Схема предохранителей cadillac escalade (2014-2018)

Замена предохранителей

Выключите все потребители электроэнергии и установите выключатель пуска двигателя в положение OFF.
Проверьте предохранители, вызывающие у вас подозрение, по схеме, нанесенной на внутреннюю сторону крышки блока.
Для извлечения предохранителя воспользуйтесь специальным пинцетом.
Проверьте исправность предохранителя. Если вы не уверены, исправен ли предохранитель, замените его заведомо исправным предохранителем того же номинала.
Для замены используйте только предохранитель того же номинала, что и у предыдущего предохранителя. Номинал предохранителей указан на самом предохранителе и на крышке блока предохранителей.

При отсутствии запасного предохранителя можно при крайней необходимости использовать предохранитель такого же номинала от второстепенного потребителя электроэнергии (например, информационно-развлекательной системы). Но лучше приобрести набор запасных предохранителей и хранить его в автомобиле.

ВНИМАНИЕ

Запрещается изменять конструкцию предохранителей или блоков предохранителей.
Запрещается даже временно заменять перегоревший предохранитель проволокой. В противном случае, возможно серьезное повреждение электрооборудования автомобиля или его возгорание.
Запрещается использовать предохранители более высокого номинала. Это может привести к перегрузке электрооборудования. Если предохранитель правильного номинала перегорает, это указывает на неисправность в соответствующей электрической цепи. Незамедлительно обратитесь на сервисную станцию официального дилера EXEED для проверки и ремонта автомобиля.

ОПАСНОСТЬ

Используйте только предохранитель того же номинала, что и перегоревший.

Далее: Буксировка вашего автомобиля

Назад: Перегрев охлаждающей жидкости двигателя

Комментарии по теме Электросхема блока предохранителей Cadillac SRX

Север написал(а)это конечно хорошо но тут не всё так просто по факту чтобы её снять надо привод вытащить там не то что съёмник там ключ накидной не поставишь может шрусы разные но на 2х литровых так не пройдёт

Коста написал(а)150 р. обманка на сайте + 150 наложенным платежом + 77.50 налог почты за бандероль = 377.50р. вот конечная цена обманки, а так доставили за 5 дней, на днях буду проверять работоспособность

Akir написал(а)полная хрень. частичная замена 2 и более раз ничуть не хуже и дешевле в несколько раз. самому можно поменять. система для идиотов.

Еркебулан написал(а)Может подскажешь что нужно поменять если ближе к 80 км при легком повороте руля как в право так и в лево начинает шуметь передок. Если ехать строго прямо все тихо. Авто vw шаран

Шаста Бритцова написал(а)Судя по всему это Sportage или ix35, но для Sorento Fe тоже справедливо. Запись старая, но смотрю люди всё равно спрашивают: 1. Если нужно залить масло, справа от крышки сальника рядом с промвалом видно заливную пробку, откручиваем, заливаем, пока оттуда масло не начнёт капать. Объём маленький, литровой бутылки масла хватит. Подойдёт GL4+ SAE 75w-90 например LIQUI MOLY. Снимать для заливки раздатку не нужно совсем. 2. Если нужно снять раздатку. Посмотреть и смазать шлицы: а) Нужно снять привод с промвала, чтобы не выбивать привод из поворотного кулака, достаточно снять колесо, и открутить верхний из двух болтов стойки амортизатора, чтобы кулак наклонился, затем из ямы снять внутренний шрус с промвала, за привод не тянем, именно поддеваем отвёртками или монтировкой, идёт с уилием, но снимается. б) Откручиваем провал. В районе подшипника чуть выше идут два болта на 14, откручиваем от двигателя и вытаскиваем промвал из коробки. НИЧЕГО НЕ ВЫЛЬЕТСЯ, бояться не надо, там вся система закрытая. 3. Откручиваем кардан, можно поменить положение крестовины и хвостовика корректором. Отодвигаем в сторону. 4. Откручиваем три нижних болта раздатки на 14. Сверху есть ещё два болта со стороны правого колеса, тоже на 14, выкручиваем, коробка не выпадет. Рукой подлезть сложновато, но доступ нормальный. 5. Затем раскачивающими движениями тянем коробку в сторону правого колеса. Она выходит довольно легко. Если не шевелится, можно немного снизу попробовать отвёрткой или монтировкой пошевелить, потолкать, если совсем не идёт, значит где-то болт не открутили (всего их только пять). 6. Если двигатель G4KD 2.0, Или G4KE 2.4, то чтобы достать нужно всего лишь открутить нижнюю подушку двигателя, и наклонить его немного в сторону радиатора. Если двигатель G4NA 2.0, то можно не откручивать, выходит и так. Для профилактики желательно заменить уплотнительное кольцо между КПП и раздаткой со стороны шлицов. Так же стоит заменить сальник и крышку со стороны промвала, это легко, и делается просто руками. НЕ РЕКОМЕНДУЮ менять масло на снятой раздатке, вряд ли получится выставить уровень правильно.

Cadillac SRX выпускался с 2004-го по 2016-й. В России модель пользуется популярностью благодаря яркому дизайну, богатой комплектации, надежным силовым агрегатам. Но, как отмечают владельцы, вместе с увеличением пробега резко возрастают затраты на содержание SRX. Поэтому во избежание поломок есть смысл более ответственно подходить к техническому обслуживанию: сократить межсервисные пробеги и применять присадки RVS Master для продления ресурса силовых агрегатов. Аналогичные советы актуальны и для другого популярного в России внедорожника Cadillac Escalade.

Как заменить блок предохранителей CHERY

КАК БЫСТРО НАЙТИ СГОРЕВШИЙ ПРЕДОХРАНИТЕЛЬ И РЕЛЕ.

Здравствуйте автолюбители! В этом видео хочу рассказать как я быстро нахожу место положение предохранител…

https://youtube.com/watch?v=l4XJRDUCe9I

Блок предохранителей Черри Тигго Т11

Снятие разборка предохранители Черри Тигго Т11 2.4 2.0 блок предохранителей.

Предохранители на Chery tiggo 5

Замена предохранителя дополнительной разетки на Чери тиго 5 #предохранители#черитиго5#автоподбор ****************…

Монтажный блок (предохранители). Снятие. ВАЗ 2110-2112.

Как правильно снять монтажный блок (блок предохранителей) ВАЗ 2110, 2111, 2112. Монтажный блок (предохранители)….

Chery Kimo s12 // ПРЕДОХРАНИТЕЛИ // МАШИНА НЕ ЗАВОДИТСЯ.

Не работал автоприкуриватель, при замене предохранителя перестала заводиться машина. Видео про машину…

Китайские компрессор и предохранитель спалили блок

При использовании китайского компрессора развалился штекер при извлечении из розетки прикуривателя,…

https://youtube.com/watch?v=urZphg6lH_Q

Блок предохранителей CHERY JAGGI QQ6

Блок предохранителей CHERY JAGGI QQ6 Где находятся блоки предохранителей, на звуковой сигнал, на прикуриватель…

Обзор часть 2. Блок предохранителей и реле. В панели приборов.

Обзор блока предохранителей и реле в панели приборов Chevrolet Aveo T-300, в первой части смотрите обзор предохранит…

Обзор часть 1. Блок предохранителей и реле. Моторный отсек.

Обзор блока предохранителей и реле в моторном отсеке Chevrolet Aveo T-300, во второй части смотрите обзор предохрани…

Обзор Чери Вери. Предохранитель на левые габариты и подсветку номера

Где найти пред если случайно коротнул проводку вставляя лампочку в левый габарит.

Смотрите видео Как заменить блок предохранителей CHERY своими руками .

В этой видео опытные владельцы делятся советами Как заменить блок предохранителей CHERY самостоятельно.

Видео советы бывалых водителей Как заменить блок предохранителей CHERY основанные на личном опыте

В видео показывается Как заменить блок предохранителей CHERY в гаражных условиях без помощи специалистов.

Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в крупнейших магазинах России и Украины

Магазины автолитературы :

Рулевое управление

Как заменить втулку рулевой рейки Cadillac СРХ своими руками
Замена гидроусилителя руля Кадилак СРХ
Замена жидкости гидроусилителя руля Cadillac СРХ
Замена жидкости гур Кадилак SRX своими руками
Установка карданчика рулевого вала Кадиллак СРХ
Установка крестовины рулевого вала Кадилак SRX своими руками
Замена масла в гидроусилителе руля Кадиллак СРХ
Как заменить наконечник рулевой тяги Кадиллак SRX
Как заменить подшипник рулевого вала Кадилак СРХ
Как поменять пыльник рулевой рейки Кадиллак SRX своими руками
Как поменять рулевую рейку Кадиллак SRX
Ремонт рулевой тяги Cadillac СРХ
Замена рулевых наконечников Кадиллак SRX
Снятие руля Кадилак SRX
Как поменять рычаги передней подвески Кадилак SRX
Как поменять сальник рейки Cadillac SRX
Как заменить шкворень Cadillac СРХ своими руками

Предохранители и реле Volvo S40 (VS), 1995 — 2004

Первое поколение седана D-класса Volvo S40 было создано в сотрудничестве с японской компанией Mitsubishi и разделило базу с моделью Carisma, оба автомобиля производились на одном заводе NedCar в Голландии. Однако, при общей платформе, у S40 отличаются примерно 4000 компонентов из 5000. В данном материале мы подробно разберем схемы предохранителей Вольво S40 (кузов VS) 1-го поколения 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 года выпуска.

Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранитель отвечающий за прикуриватель.

В салоне

Расположен со стороны водителя, внизу приборной панели.

Фото — пример.

Схемы салонного блока предохранителей
№	Описание	Ток, А
Вариант исполнения №1
F1	отопитель/кондиционер	25
F2	Разъем подключения дополнительного оборудования, предохранитель прикуривателя вольво s40	10/20
F3	Противоугонная система, центральный замок, электропривод сидений, электропривод стеклоподъёмников, обогреватели зеркал заднего вида на дверях	10/20
F4	Антиблокировочная система тормозов (ABS), многофункциональный блок управления	10
F5	Подогреватель сидений	20
F6	Антиблокировочная система тормозов (ABS), указатели поворота/противоугонная система, многофункциональный блок управления, фонари заднего хода	1
F7	Противоугонная система, система управления АКПП, центральный замок, система поддержания скорости, система управления двигателем (LPG), индикаторы комбинации приборов, выключатель освещения, система контроля непристегнутых ремней безопасности, система SRS	10
F8	Противоугонная система, центральный замок, указатели поворота/аварийная сигнализация	15/20
F9	Аудиосистема	15
F10	Очиститель фар, очиститель/омыватель лобового стекла	20
F11	Система управления АКПП, центральный замок, система управления двигателем, иммобилайзер, комбинация приборов, система SRS	10
F12	Звуковой сигнал противоугонной системы, обогреватель заднего стекла, отопитель/кондиционер, лампы освещения салона, многофункциональный блок управления, система контроля непристегнутых ремней безопасности, люк	15
F13	Диагностический разъем (DLC), стоп-сигналы	15
F14	Система очистителя фар, система омывателя/очистителя заднего стекла	20
#	Модули реле
1	обогреватель зеркал заднего вида на дверях/реле обогревателя заднего стекла
2	кондиционер
3	прерыватель указателей поворота
Вариант исполнения №2
F1	Электродвигатель вентилятора системы охлаждения, кондиционер	25
F2	Запасной	20
F3	10
F4	Фонари заднего хода, стоп-сигналы, противобуксовочная система, электронный блок управления КПП, лампа подсветки переключателя КПП	10
F5	Система поддержания скорости, выключатель стоп-сигналов, лампа подсветки переключателя КПП	10
F6	Подогреватели сидений, задние лампы освещения салона, лампа подсветки номерного знака, подсветка выключателя освещения, противотуманные фары/фонари и выключатели противотуманных фар/фонарей, реостат подсветки комбинации приборов	20
F7	Подсветка выключателя блокировки дверей от случайного открывания, комбинация приборов, указатели поворота, система освещения в дневное время, маршрутный компьютер, задержка выключения лампы освещения салона	10
F8	Аварийная сигнализация	20
F9	Аудиосистема, электропривод зеркал заднего вида, электропривод стеклоподъемников, электропривод антенны	15
F10	Электродвигатель очистителя и насос омывателя заднего стекла (5-дв.)	10
F11	Система SRS, центральный замок, иммобилайзер, реле системы управления двигателем, выключатель отсечки подачи топлива (дизель)	10
F12	Люк, обогреватели заднего стекла и зеркал заднего вида, фары и индикатор включения фар, лампа солнцезащитного козырька	15
F13	Стояночные огни, питание диагностического разъема, корректор фар, предохранитель прикуривателя	15
F14	Электродвигатель очистителя лобового стекла и переключатель очистителя, очистители фар, насос омывателя	20
#	Модули реле
1	обогреватель заднего стекла
2	электродвигатель вентилятора отопителя
3	прерыватель указателей поворота
4	задержка выключения лампы освещения салона

Левее главного блока с предохранителями находится салонный блок реле.

Схема
№	Расшифровка (Тип 1)
1	Пусто
2	привод замка крышки багажника/задней двери — ^05/00, если есть
3	система предупреждения о непристегнутых ремнях безопасности/реле системы предупреждения об оставленном ключе зажигания
4	стартер — 06/00^
5	электропривод стеклоподъемников
6	стартер — ^05/00
7	Пусто
№	Расшифровка (Тип 2)
1	центральный замок #1
2	центральный замок #2, задние двери
3	очиститель/омыватель заднего стекла
4	Пусто
5	электропривод стеклоподъемников
6	стартер (иммобилайзер)
7	Пусто

Подвеска

Как заменить втулки стабилизатора Кадиллак SRX
Как поменять задние амортизаторы Кадиллак СРХ
Заменить задние пружины Cadillac SRX своими руками
Как поменять задние стойки Cadillac SRX
Как заменить задний ступичный подшипник Кадилак СРХ
Как заменить колесо Cadillac SRX своими руками
Ремонт опорного подшипника Cadillac СРХ
Поменять передние амортизаторы Кадиллак СРХ
Установка передних пружин Кадилак СРХ
Как поменять передние стойки Кадиллак СРХ
Как поменять передний ступичный подшипник Кадилак СРХ
Заменить подшипник задней ступицы Кадилак SRX
Как заменить подшипник передней ступицы Cadillac SRX
Как заменить резинки стабилизатора Cadillac SRX
Как поменять сайлентблоки задней балки Кадилак СРХ
Поменять сайлентблоки задних рычагов Кадиллак СРХ
Как поменять сайлентблоки передних рычагов Кадиллак SRX своими руками
Как поменять стойки стабилизатора Кадиллак СРХ
Как поменять шаровую опору Кадиллак СРХ своими руками
Заменить шпильку колеса Кадилак СРХ своими руками
Ремонт шпильки на ступице Кадиллак СРХ

Трансмиссия

Снять вилку сцепления Кадиллак СРХ
Поменять воздушный фильтр Кадилак СРХ своими руками
Как поменять датчик скорости Cadillac СРХ своими руками
Поменять диск сцепления Cadillac SRX своими руками
Как поменять коробку передач Кадиллак СРХ
Ремонт крестовины карданного вала Кадилак СРХ
Как заменить масло в коробке передач Кадилак СРХ своими руками
Ремонт масляного фильтра Кадилак SRX
Поменять наружную гранату Кадилак SRX
Как снять педаль сцепления Cadillac SRX
Заменить привод спидометра Cadillac SRX своими руками
Поменять пыльник внутреннего шруса Кадилак SRX
Поменять пыльник на гранате Кадиллак SRX своими руками
Как поменять пыльник наружного шруса Кадилак SRX
Поменять рычаг переключения передач Cadillac SRX
Как поменять салонный фильтр Кадилак СРХ
Как поменять сальник заднего моста Кадиллак СРХ
Заменить сальник коробки передач Кадилак SRX
Ремонт сальника кпп Кадилак SRX
Заменить сальник полуоси Кадилак SRX
Как заменить сальник привода Кадилак SRX
Замена сальника редуктора Кадиллак SRX своими руками
Поменять топливный фильтр Кадиллак СРХ
Поменять трос сцепления Кадилак SRX
Как поменять фильтр акпп Cadillac SRX своими руками
Как поменять фильтр двигателя Cadillac SRX своими руками
Как поменять фильтр кондиционера Cadillac SRX своими руками
Снятие цилиндра сцепления Кадиллак СРХ

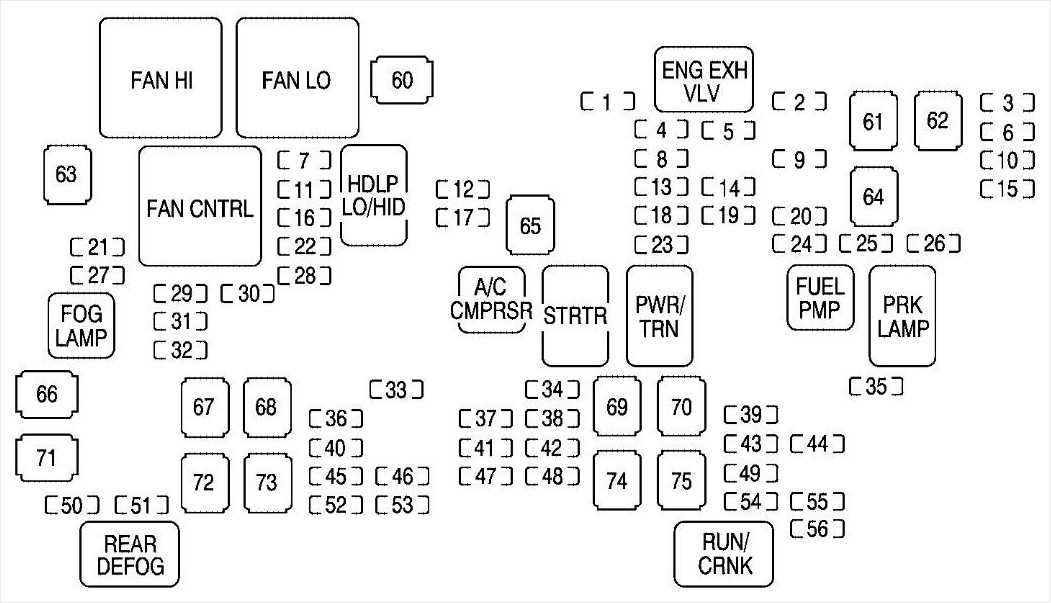

Блок предохранителей в моторном отсеке (GMT900)

Находится в моторном отсеке со стороны водителя. Поднимите крышку для доступа к блоку предохранителей и реле.

№	Название
1	–
2	Электронный контроль устойчивости подвески, автоматический контроль уровня выхлопа
3	Левый стоп-сигнал прицепа/поворотник
4	Управление двигателем
5	Модуль управления двигателем, управление дроссельной заслонкой
6	Правый стоп-сигнал прицепа/поворотник
7	Передняя шайба
8	Датчики кислорода
9	Антиблокировочная тормозная система 2
10	Фонари заднего хода прицепа
11	Водительская газоразрядная лампа высокой интенсивности
12	Модуль управления двигателем (аккумулятор)
13	Топливные форсунки, катушки зажигания (правая сторона)
14	Модуль управления коробкой передач (аккумулятор)
15	Фонари заднего хода автомобиля
16	Газоразрядная лампа высокой интенсивности со стороны пассажира
17	Компрессор кондиционера
18	Датчики кислорода
19	Органы управления коробкой передач (зажигание)
20	Топливный насос
21	–
22	Задний омыватель
23	Топливные форсунки, катушки зажигания (левая сторона)
24	Лампы для парковки трейлеров
25	Парковочные огни со стороны водителя
26	Парковочные фонари со стороны пассажира
27	Противотуманные фары
28	Гудок
29	Соленоид фары дальнего света со стороны пассажира
30	Дневные ходовые огни
31	Соленоид фар дальнего света со стороны водителя
32	–
33	Люк на крыше
34	Система зажигания с ключом, система защиты от кражи
35	Стеклоочиститель
36	Использование SEO B2 Upfitter (батарея)
37	Электрические регулируемые педали
38	Климат-контроль (аккумулятор)
39	Система подушек безопасности (зажигание)
40	Усилитель звука
41	Аудио система
42	–
43	Разное (зажигание), камера заднего вида (при наличии), охлаждаемые сиденья, круиз-контроль
44	Выпуск задней двери
45	OnStar, развлекательный дисплей для пассажиров задних сидений
46	Кластер панели приборов
47	–
48	Рулевое колесо с подогревом
49	Дополнительный климат-контроль (зажигание), компас-температурное зеркало
50	Задний обогреватель
51	Система подушек безопасности (аккумулятор)
52	Использование SEO B1 Upfitter (батарея)
53	Прикуриватель, дополнительная розетка
54	Реле компрессора с автоматическим контролем уровня, использование SEO Upfitter
55	Климат-контроль (зажигание)
56	Модуль управления двигателем, вторичный топливный насос (зажигание)
60	Охлаждающий вентилятор 1
61	Компрессор с автоматическим контролем уровня
62	–
63	Охлаждающий вентилятор 2
64	Антиблокировочная тормозная система 1
65	Стартер
66	Шпилька 2 (тормоза прицепа)
67	Левый шинный электрический центр 1
68	Электрические подножки
69	Система омывателя ветрового стекла с подогревом
70	–
71	(питание аккумулятора прицепа)
72	Электрический центр средней шины 1
73	Вентилятор климат-контроля
74	Модуль электропривода задней двери
75	Левый шинный электрический центр 2
Реле
FAN HI	Высокая скорость вентилятора охлаждения
FAN LO	Низкая скорость вентилятора охлаждения
ENG EXH ВЛВ	–
FAN CNTRL	Управление вентилятором охлаждения
HDLP LO/HID	Высокоинтенсивный газоразрядный налобный фонарь
ПРОТИВОТУМАННАЯ ФАРА	Передние противотуманные фары
Кондиционер CMPRSR	Компрессор кондиционера
STRTR	Стартер
PWR/ТРН	Силовой агрегат
ТОПЛИВНЫЙ PMP	Топливный насос
PRK ЛАМПА	Парковочные огни
ЗАДНИЙ ОБОГОВОР	Задний обогреватель
RUN /	Коммутируемая мощность

Дополнительный блок предохранителей (гибрид)

№	Название
1	ACPO (только внедорожник)
2	БЭКМ ВЕНТИЛЯТОР
3	ACCM
4	КАБИНА HTR ПМП
5	ПУСТОЙ
6	ХОЛОДНЫЙ НАСОС

8	Модуль управления приводным двигателем/генератором 1
9	Модуль управления приводным двигателем/генератором 2
10	БЭКМ
J-кейс
ВЕНТИЛЯТОР 1	Охлаждающий вентилятор 1
ТРАНС НАСОС	Насос вспомогательной трансмиссионной жидкости
ВЕНТИЛЯТОР 2	Охлаждающий вентилятор 2
Реле
НАСОС HTR КАБИНЫ	Насос отопителя кабины
ХОЛОДНЫЙ НАСОС	Насос охлаждающей жидкости
ВЕНТИЛЯТОР	Реле низкой скорости охлаждающего вентилятора
ВЕНТИЛЯТОР СРЕДНИЙ 1	Охлаждающий вентилятор Средний 1
ВЕНТИЛЯТОР ПРИВЕТ	Реле высокой скорости вентилятора охлаждения
ВЕНТИЛЯТОР СРЕДНИЙ 2	Охлаждающий вентилятор, средний 2
УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ	Управление вентилятором охлаждения

Где предохранитель габаритных огней на Cadillac SRX?

.Мы будем сейчас найдите предохранитель для габаритных огней в вашем Cadillac SRX. Предохранитель обычно представляет собой синий предохранитель на 15 ампер. Однако есть предохранитель и реле, которые контролируют правильную работу ваших габаритных огней. Мы по очереди поможем вам найти предохранитель для габаритных огней вашего Cadillac SRX.

Замена внутреннего предохранителя габаритных огней вашего Cadillac SRX

.Сначала мы сосредоточимся на внутреннем предохранителе габаритных огней вашего Cadillac SRX. Для этого вам нужно будет иди к блоку предохранителей твоей машины . Если вы не можете его найти, знайте, что он находится рядом с вашим рулевым колесом, вы найдете его точное положение благодаря руководству по эксплуатации вашего Cadillac SRX.

Просмотрите инструкцию на крышке блока предохранителей, чтобы Найдите предохранитель стояночного света вашего Cadillac SRX , его следует упомянуть под названием «Парковочные огни» .

Осторожно извлеките предохранитель плоскогубцами и проверьте состояние нити.
Если он неисправен, замените его новым предохранителем, в противном случае перейдите к последнему разделу этой статьи и проверьте источник питания ваших габаритных огней. В качестве последнего решения вы можете отнести свой автомобиль к автомеханику, чтобы он поближе выяснил причину вашей проблемы.
После замены предохранителя габаритного огня в автомобиле соберите его и проверьте свои фары.

Замена релейного предохранителя предохранителя стояночного света вашего Cadillac SRX

Наконец, мы рассмотрим, как проверить состояние реле габаритных огней вашего автомобиля. Для этого вам нужно будет перейти в сторону моторного отсека:

Откройте блок предохранителей вашего Cadillac SRX, он находится рядом с аккумулятором под пластиковой крышкой.
Проверьте внутреннюю часть тайника на предмет положения реле стояночного света или инструкции по эксплуатации, если вы не можете его найти.
Поменяйте местами реле другим реле, чтобы проверить габаритные огни, или замените его новым.

Теперь ты знаешь как найти предохранитель ночных огней вашей машины , если вы ищете других предохранители, такие как предохранитель стартера на Cadillac SRX, или предохранитель автомобильного радиоприемника, не стесняйтесь обращаться за советом к нашим веб-материалам, посвященным этим предохранителям.

Если вам нужно больше руководств по Cadillac SRX, перейдите на наш Cadillac SRX категория.
