Действия в чрезвычайных ситуациях datsun on-do с 2014 г. замена предохранителей. датсун он до блок предохранителей

Взаимодействие электропроводки с другими системами автомобиля Datsun On-Do

Электропроводка является одной из ключевых систем автомобиля Datsun On-Do и играет важную роль в его работе, взаимодействуя с другими системами.

Система зажигания

Электропроводка связана с системой зажигания автомобиля Datsun On-Do. Система зажигания обеспечивает подачу электроэнергии на свечи зажигания для их возгорания, что позволяет запускать двигатель. Внутри электропроводки присутствуют провода, соединяющие различные компоненты системы зажигания, такие как катушки зажигания, стартер и датчики.

Система освещения

Электропроводка также взаимодействует с системой освещения автомобиля Datsun On-Do. Она обеспечивает подачу электроэнергии на фары, фонари, сигнальные огни и другие осветительные приборы. Внутри электропроводки присутствуют провода, соединяющие эти компоненты с аккумулятором и системой электроники автомобиля.

Система питания

Другой важной системой, с которой взаимодействует электропроводка, является система питания автомобиля Datsun On-Do. Электропроводка обеспечивает подачу электроэнергии на различные компоненты системы питания, включая топливные насосы, инжекторы и датчики

Провода внутри электропроводки связывают эти компоненты с аккумулятором и системой управления двигателем.

Система охлаждения

Электропроводка также взаимодействует с системой охлаждения двигателя автомобиля Datsun On-Do. Она обеспечивает подачу электроэнергии на вентиляторы охлаждения, которые помогают поддерживать оптимальную температуру работы двигателя. Внутри электропроводки присутствуют провода, соединяющие вентиляторы охлаждения с системой электроники автомобиля и датчиками температуры.

Система зарядки аккумулятора

Электропроводка также играет важную роль в системе зарядки аккумулятора автомобиля Datsun On-Do. Она обеспечивает подачу электроэнергии на генератор и аккумулятор, что позволяет поддерживать заряд аккумулятора. Провода внутри электропроводки связывают генератор, аккумулятор и другие компоненты системы зарядки.

Это лишь некоторые примеры взаимодействия электропроводки Datsun On-Do с другими системами автомобиля. Электропроводка является сложной и обширной системой, играющей важную роль в работе автомобиля и требующей внимания и ухода. При возникновении проблем с электропроводкой рекомендуется обратиться к квалифицированному специалисту для диагностики и ремонта.

Схема блоков предохранителей на Датсун Он До Ми

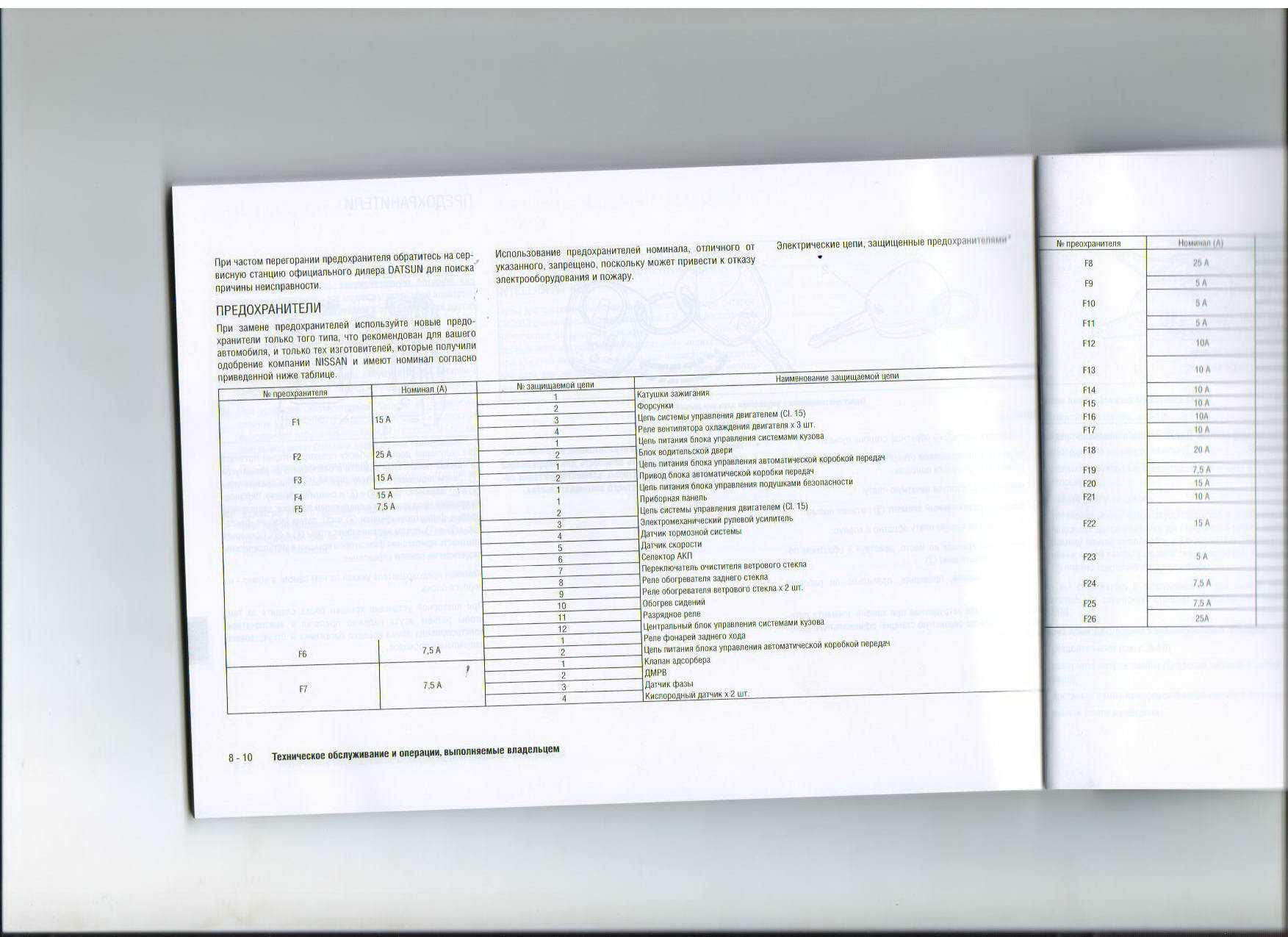

Схему плавких вставок производитель разместил на нижней стороне крышек монтажных модулей.

Салонные блоки

На печатной плате в салоне Datsun On Do находится набор предохранителей, обеспечивающих защиту такого электрооборудования:

• приводов стеклоподъемника передних дверей;
• катушки зажигания для 16-клапанного мотора;
• вентилятора отопителя;
• кондиционера;
• ЭБУ автоматической КПП;
• сенсоров кислорода;
• датчика, установленного на педаль тормоза;
• дневных ходовых огней (ДХО);
• АБС;
• обогрева стекол;
• подушек безопасности;
• электрического привода замка багажника;
• подогрева кресел;
• аварийной сигнализации;
• ЭУР;
• ламп подсветки кнопок и индикаторов на панели приборов;
• поворотников;
• плафона в салоне;
• звукового сигнала;
• топливного насоса;
• прикуривателя;
• плафона в салоне;
• светильника в бардачке;
• стоп-сигналов;
• противотуманок;
• освещения государственного номера;
• магнитолы;
• габаритных сигналов;
• электронного блока управления замками дверей;
• ламп дальнего и ближнего света;
• омывателя лобового стекла;
• стеклоочистителей;
• диагностического разъема и т.д.

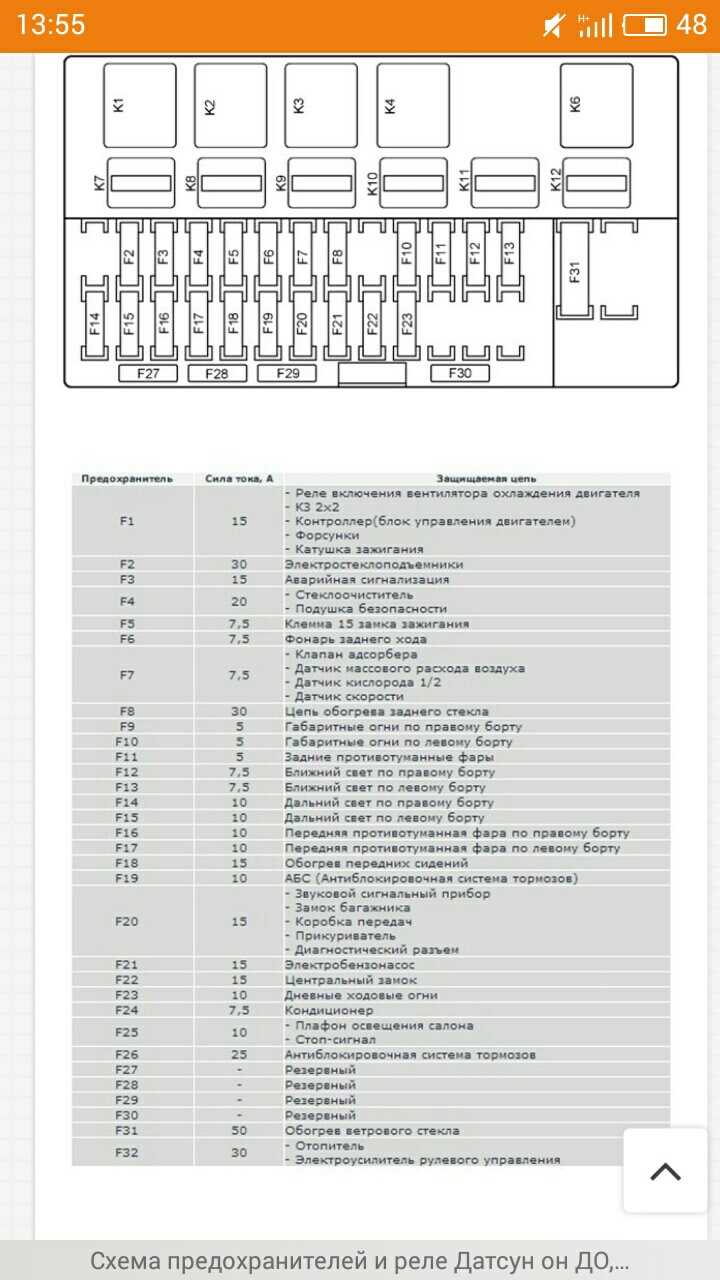

Схема блока в салоне.

Реле

На этой панели установлены релейные переключатели, обеспечивающие своевременность запуска нескольких электроприборов:

• дворников;
• фонарей заднего хода;
• регулятора оборотов вентилятора охлаждения двигателя;
• подогрева сидений;
• бензонасоса;
• стартера;
• муфты компрессора климатической установки;
• нагревательных элементов на стеклах и т.д.

Назначение реле.

Блок под капотом

В подкапотном пространстве находятся плавкие вставки для такого электрооборудования:

• генератора;
• электроусилителя руля;
• ламп в фарах ближнего света;
• крыльчатки печки.

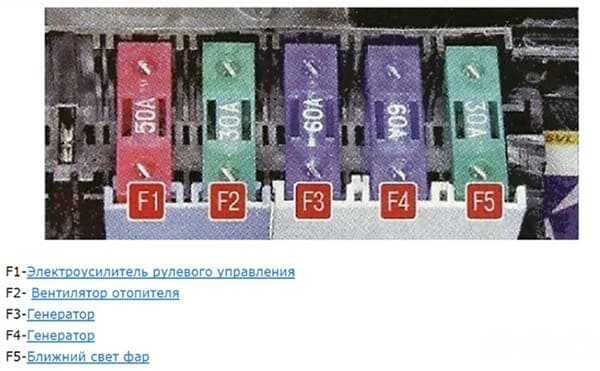

Схема блока под капотом.

Концевики:

В пороге водителя

Концевики дверей Datsun mi-DO, Белый/Черный — Багажник, Белый — задние двери, Коричневый/Зеленый — водительская дверь

• Водительская дверь: Коричневый/Зеленый
• Задние двери: Белый
• Багажник: Белый/Черный
• В пороге правой передней двери

В правом пороге коричневый/зеленый концевик передней правой двери

В пороге правой передней двери: Коричневый/Зеленый

Концевик капота можно использовать штатный:

Штатная кнопка капота Dutsun mi-DO, можно подключиться к ней.

Указатели поворотов:

Синий, Синий/Черный — указатели поворотов +, в пороге водителя Datsun-Mi-DO

В пороге водителя: Синий, Синий/Черный

Центральный замок:

Коричневый — центральный замок, отпирание минусом, запирание разрыв

Схема подключения к центральному замку Datsun mi-DO

1. Водительская дверь: Коричневый
2. Отпирание — подать минус
3. Запирание — разрыв провода

Отпирание багажника:

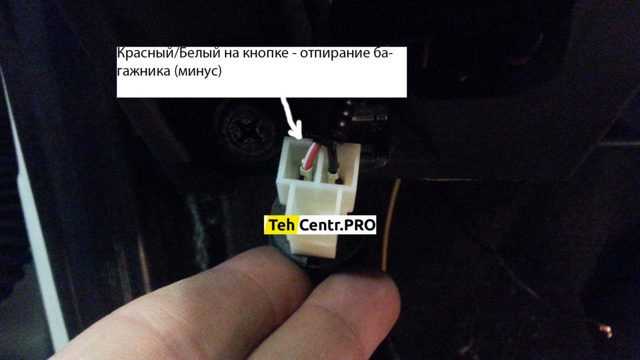

Красный/Белый — отпирание багажника (-), на кнопке отпирания багажника.

На кнопке открывания багажника — Красный/Белый подать минус.

ВНИМАНИЕ: В зависимости от комплектации, на некоторых надо подавать + сигнал проверяйте обязательно!

Сигнал тахометра:

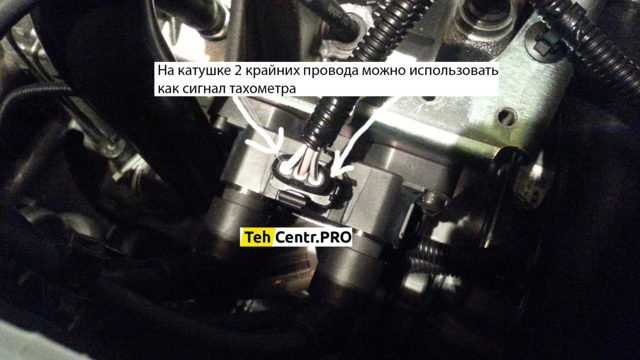

Сигнал тахометра на катушке зажигания Datsun mi-DO, можно использовать крайние провода.

Можно взять на катушке зажигания (крайние провода), так же присутствует на разъеме электро-усилителя руля (но туда не всегда удобно подбираться)

Силовые цепи:

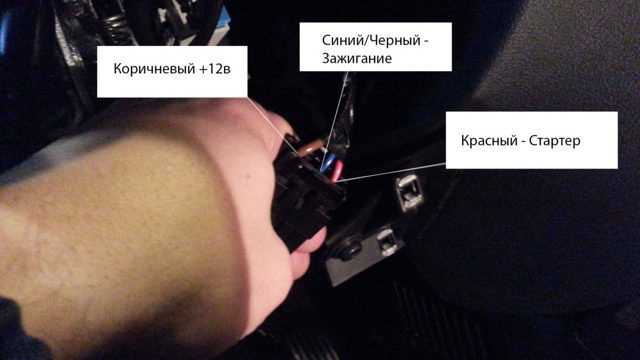

Провода в рулевой колонке Datsun mi-DO, коричневый +12в, Синий/Черный — зажигание, красный-стартер.

• В рулевой колонке у замка зажигания:
• +12в — Коричневый
• Зажигание — Синий/Черный
• Стартер — Красный

Светодиод и антенну можно разместить здесь:

Возможное место установки антенны сигнализации. Datsun mi-DOВозможное место установки светодиода сигнализации. Datsun mi-DO

Сирену сигнализации можно разместить у бачка омывателя под болт:

Возможное место для установки колокола сирены

Ну а дальше проверить работоспособность системы настроить датчик удара и запрограмировать сигнализацию как вам больше нравится ???? Удачи вам во всем!

Данная карта монтажа может отличаться в зависимости от комплектации автомобиля, мы советуем вам обратиться к нам и мы сделаем все на высшем уровне, есть много нюансов в установке, и мы не советуем вам устанавливать сигнализацию в автомобиль самостоятельно. Звоните нам!

Полный комплект ключей от Datsun mi-DO Datsun mi-DO — StarLine A91 Dialog Datsun mi-DO — карта монтажа сигнализации

Как заменить предохранители в блоках

Процедура замены неисправных предохранителей на Datsun on-DO не составит труда даже для неопытных механиков – вся работа не требует специализированных навыков и осуществляется по интуитивно понятному сценарию. Для замены плавких вставок или предохранителей потребуется не больше 15 минут свободного времени, а также отвертка с плоским шлицем и пассатижи или специальный съемник для демонтажа.

Замена предохранителей на Datsun on-DO осуществляется следующим образом:

• Сначала отключаем клеммы с КАБ под капотом, чтобы предотвратить возможность короткого замыкания и выход из строя электротехнического оборудования транспортного средства;
• Далее по правую сторону от двигателя находим пластиковый бокс, внутри которого будут расположены блок предохранителей и комплект реле. Для свободного доступа к предохранителям с помощью отвертки необходимо отщелкнуть пластиковые пистоны;
• После снятия крышки осматриваем все предохранители на предмет неисправности. Поврежденные или перегоревшие предохранители будут иметь нарушенную спираль внутри корпуса, а также следы оплавления на пластиковой части;
• Демонтируем поврежденные элементы с помощью специального съемника или пассатижей и вставляем новые комплектующие, аккуратно надавливая деталь на посадочную ячейку до появления характерного щелчка контакта;

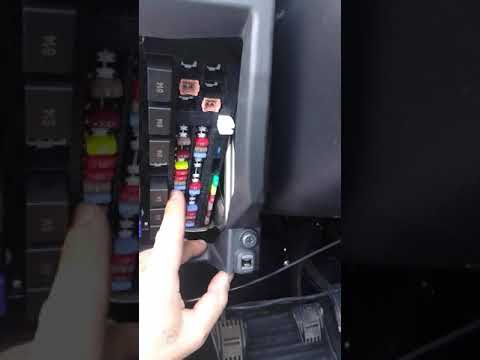

• Затем переходим в салон транспортного средства и повторяем аналогичную процедуру со вторым блоком предохранителей. Сам блок в салоне будет расположен по левую сторону от рулевой колонки, чуть внизу руля;
• После успешной замены предохранителей и плавких вставок подключаем обратно АКБ и тестируем все функции автомобиля.

На Datsun on-DO может случиться перегорание свежезамененных предохранителей из-за скачка напряжения в период первого запуска двигателя после подключения АКБ – в этом случае придется заменить поврежденные элементы вновь.

Блок предохранителей – этот элемент в компоновке авто значит очень многое. Электрика моделей Датсун, как и любого бюджетного авто, не слишком сложна. Однако и с ней могут возникнуть неполадки. А предохранители вполне могут стать источником проблем. Следовательно, владельцу рекомендуется хотя бы в целом иметь представление о них.

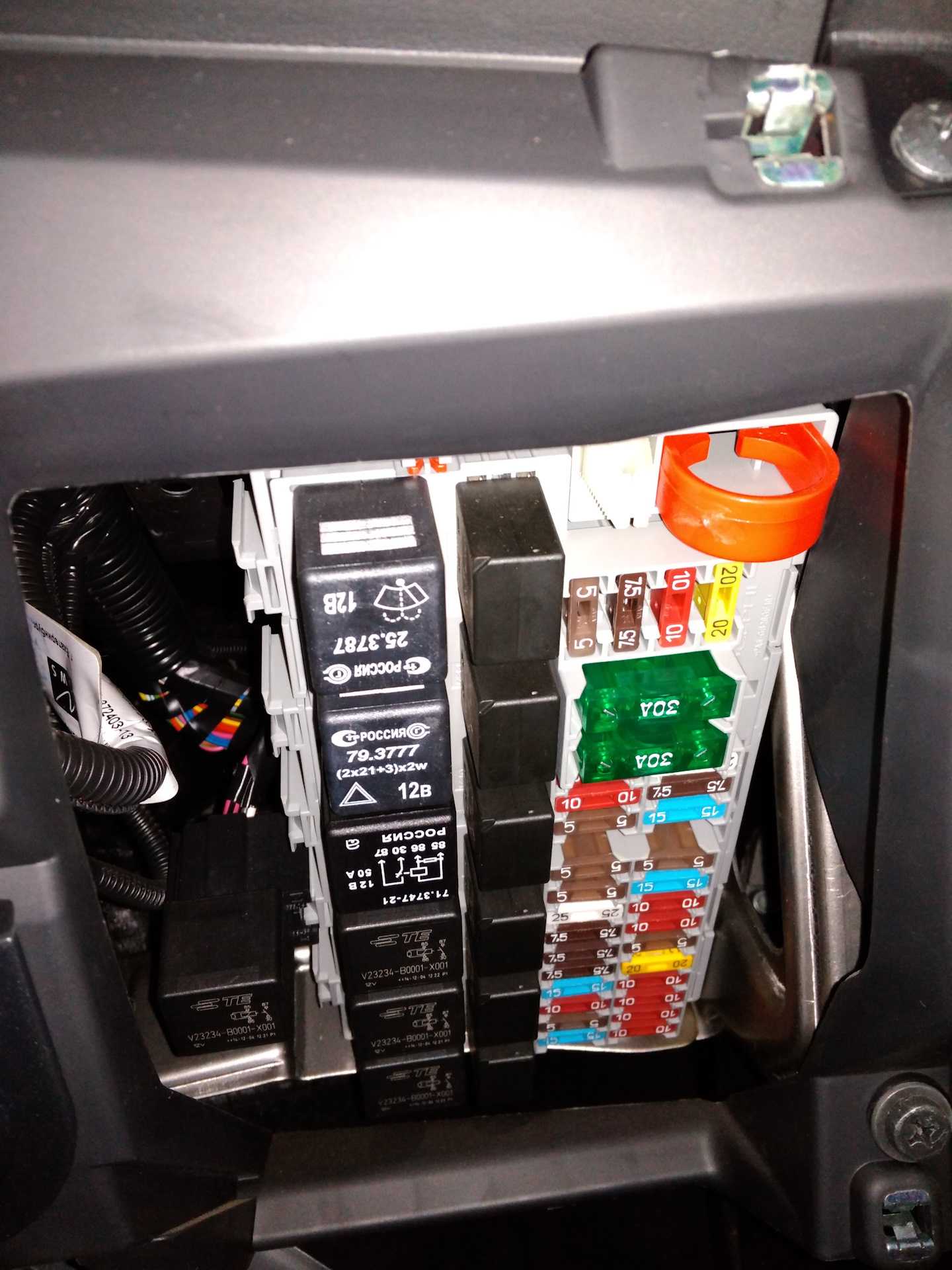

Блок предохранителей со снятой крышкой.

Электрика

• Как снять аккумулятор Datsun он-ДО своими руками
• Как поменять батарейку в брелке Датсун Ондо своими руками
• Заменить батарейку в ключе Датсан Ондо
• Поменять батарейку в пульте Датсун on-DO своими руками
• Заменить блок предохранителей Датсун Ондо
• Как поменять втягивающее реле Датсун он-ДО своими руками
• Установка габаритной лампы Датсун Ондо
• Как заменить задний фонарь Datsun Ондо
• Снятие задней фары Датсан Ондо
• Как заменить замок зажигания Датсан on-DO
• Ремонт катушки зажигания Датсан Ондо
• Снять кнопку стеклоподъемника Datsun он-ДО своими руками
• Заменить лампу ближнего света Datsun on-DO
• Как поменять лампу в бардачке Датсун on-DO
• Как поменять лампу в габаритах Datsun on-DO своими руками
• Как поменять лампу в дальний свет Датсун он-ДО своими руками
• Заменить лампу в задний ход Datsun on-DO
• Замена ламп в поворотниках Датсун Ондо своими руками
• Установка ламп в приборной панели Датсан on-DO
• Как заменить лампу в противотуманный фарах Datsun он-ДО
• Как поменять лампу в ПТФ Датсан он-ДО
• Замена лампы в фарах Datsun Ондо
• Как поменять лампу освещения салона Датсун on-DO своими руками
• Как поменять лампу стоп сигнала Датсун on-DO
• Замена лампы задних фонарей Датсан он-ДО своими руками
• Как снять левую фару Датсун Ондо
• Как снять моторчик стеклоподъемника Датсун Ондо своими руками
• Как снять переднюю фару Датсун on-DO
• Снятие правой фары Datsun Ондо
• Поменять предохранители Datsun Ондо своими руками
• Как заменить предохранитель прикуривателя Датсун Ондо
• Как поменять противотуманные лампы Датсан он-ДО
• Как заменить реле поворотов Датсан Ондо
• Установка реле стартера Датсун on-DO своими руками
• Как поменять реле стеклоочистителя Датсун он-ДО
• Как поменять свечи зажигания Datsun он-ДО своими руками
• Замена щеток генератора Датсан on-DO
• Электросхема акпп Датсун он-ДО
• Электросхема акустической системы Датсун on-DO своими руками
• Электросхема бензонасоса Datsun он-ДО
• Электросхема блока предохранителей Датсун Ондо
• Электросхема блока управления двигателем Датсун он-ДО
• Электросхема вентилятора охлаждения Datsun on-DO
• Схема включения бензонасоса Датсун Ондо своими руками
• Электросхема включения вентилятора охлаждения Датсан Ондо своими руками
• Электросхема включения кондиционера Датсун он-ДО своими руками
• Электросхема включения переднего моста Датсан он-ДО своими руками
• Электросхема включения стартера Датсун on-DO своими руками
• Схема включения фар Датсан on-DO
• Электросхема генератора Datsun он-ДО
• Электросхема датчика давления масла Датсун Ондо
• Схема датчика кислорода Датсун Ондо
• Схема датчика охлаждающей жидкости Датсан он-ДО
• Электросхема датчика скорости Datsun он-ДО
• Схема датчика температуры Датсун Ондо
• Электросхема датчика уровня топлива Датсун Ондо своими руками
• Электросхема двигателя Датсун on-DO
• Электросхема дворников Datsun on-DO
• Электросхема зажигания Датсан Ондо
• Электросхема замка зажигания Датсун Ондо
• Электросхема звукового сигнала Datsun Ондо своими руками
• Электросхема инжектора Датсан Ондо своими руками
• Электросхема карбюратора Датсун он-ДО своими руками
• Электросхема корректора фар Датсун on-DO
• Схема освещения салона Datsun Ондо
• Схема отопителя Datsun Ондо
• Электросхема охлаждения двигателя Датсан Ондо
• Электросхема панели приборов Датсун Ондо
• Электросхема передних фар Датсун он-ДО
• Схема печки Датсан он-ДО
• Электросхема приборной панели Datsun on-DO
• Электросхема проводки Датсан Ондо
• Электросхема противотуманных фар Датсан он-ДО своими руками
• Электросхема реле бензонасоса Датсун он-ДО своими руками
• Электросхема реле давления Датсан Ондо
• Электросхема реле поворотов Датсун Ондо
• Электросхема реле регулятора Датсун он-ДО
• Электросхема реле стартера Датсан он-ДО
• Схема системы впрыска Datsun Ондо
• Электросхема системы зажигания Датсан Ондо
• Электросхема системы кондиционирования Датсун он-ДО
• Схема системы охлаждения Датсун on-DO своими руками
• Электросхема системы управления двигателем Датсан он-ДО своими руками
• Схема стартера Датсан on-DO своими руками
• Электросхема стеклоочистителя Datsun он-ДО
• Электросхема стеклоподъемников Датсун Ондо
• Электросхема стоп сигналов Датсун Ондо
• Схема топливного насоса Datsun он-ДО
• Электросхема топливной системы Датсун он-ДО
• Электросхема тормозной системы Датсан Ондо
• Электросхема центрального замка Datsun Ондо
• Электросхема щитка приборов Датсун on-DO своими руками
• Электросхема эбу Датсан Ондо
• Коды ошибок Datsun он-ДО

Основные компоненты электропроводки Datsun On-Do

Электропроводка Datsun On-Do состоит из ряда компонентов, которые обеспечивают правильное функционирование электрических систем автомобиля. В этом разделе рассмотрим основные компоненты электропроводки Datsun On-Do.

Аккумулятор

Аккумулятор является источником питания для всех электрических систем автомобиля. Он хранит электрическую энергию и обеспечивает пуск двигателя. Аккумулятор Datsun On-Do обладает высокой емкостью и обеспечивает надежное питание электрических систем автомобиля.

Генератор

Генератор Datsun On-Do является источником постоянного тока и заряжает аккумулятор во время работы двигателя. Он преобразует механическую энергию двигателя в электрическую энергию, которая затем используется для питания всех электрических систем автомобиля и зарядки аккумулятора.

Предохранители

Предохранители используются для защиты электрических систем от перегрузки или короткого замыкания. Они представляют собой маленькие проводники или металлические пластинки, которые сгорают при превышении номинального тока. Datsun On-Do оснащен предохранителями различных номиналов, чтобы обеспечить защиту каждой отдельной электрической системы автомобиля.

Провода и разъемы

Провода и разъемы используются для передачи электрического тока по всей электропроводке автомобиля. Провода соединяют различные компоненты электропроводки и обеспечивают передачу электрического сигнала. Разъемы служат для соединения проводов и облегчают установку и замену компонентов электропроводки.

Выключатели и кнопки

Выключатели и кнопки предназначены для управления различными электрическими системами автомобиля. Они позволяют включать или выключать освещение, музыкальные системы, системы кондиционирования воздуха и другие электрические устройства. Кнопки могут иметь различные функции, например, включать аварийную сигнализацию или активировать системы помощи при парковке.

Лампочки и светодиоды

Лампочки и светодиоды используются для освещения салона автомобиля, приборной панели, внешних огней и других электрических систем. Они обеспечивают яркое и ровное освещение и обеспечивают видимость в темное время суток или при сложных погодных условиях. Лампочки и светодиоды Datsun On-Do долговечны и энергоэффективны.

Электрические моторы

Электрические моторы используются в различных системах автомобиля, включая стеклоподъемники, дворники, системы кондиционирования воздуха и другие. Они преобразуют электрическую энергию в механическую, обеспечивая работу этих систем. Datsun On-Do оснащен высококачественными электрическими моторами для обеспечения надежной работы всех систем автомобиля.

Центральная электропанель

Центральная электропанель является центром управления электрическими системами автомобиля. Она содержит предохранители, реле и другие устройства управления, которые контролируют и защищают электрические системы. Центральная электропанель Datsun On-Do легко доступна для облегчения обслуживания и замены компонентов.

Компьютеры и датчики

Компьютеры и датчики используются для контроля и управления различными электрическими системами автомобиля. Они собирают информацию о работе двигателя, системы зажигания, системы тормозов и других систем и передают эти данные компьютеру для анализа и принятия соответствующих действий. Компьютеры и датчики Datsun On-Do обеспечивают точное и надежное функционирование всех электрических систем автомобиля.

Эти компоненты электропроводки Datsun On-Do играют важную роль в обеспечении безопасности и комфорта в дороге. Они работают вместе, чтобы обеспечить правильное функционирование электрических систем и обеспечить комфортное использование автомобиля.

DATSUN mi-DO Установка сигнализации — МКПП

Точки подключения DATSUN mi-DO с механической коробкой, аналоговое подключение, без CAN, LIN модуля

Устанавливаем StarLine A91 с обходчиком ИММО, диалоговый код, с автозапуском двигателя

1. Снять подторпедник, отсоединив разъём кнопки багажника (крепление на защёлках). Затем отвернуть пять саморезов, снять декоративную накладку порога двери водителя.

2. Снять панель приборов. Для этого сначала снять кожух рулевой колонки, открутив семь саморезов. Отвернуть три самореза крепления декоративной накладки панели приборов. Снять накладкупанели приборов. Отвернуть четыре самореза крепления панели и снять её, отсоединив разъём.

3. Установить антенну на лобовом стекле, светодиод на левой стойке. Датчик удара закрепить на ровной поверхности. Сервисную кнопку установить в любом удобном месте.

4. Установить под капотом сирену (крепить на саморезы), датчик температуры двигателя (с помощью хомутов) и концевик капота. Провода в салон проложить через технологическое отверстие

5. Блок StarLine А91 закрепить за панелью приборов

6. Подключить массу StarLine А91 справа от рулевой колонки (закрепить гайкой М6)

7. В разъёме панели приборов подключить контроль стояночного тормоза.

8. В разъёме панели приборов подключить указатели поворотов

9. В разъёме блока управления электроусилителя руля подключить контроль работы двигателя.

10. В некоторых комлектациях установлен только концевик двери водителя. Подключить его в жгуте порога водителя согласно Схеме 1. Для остальных трёх дверей установить дополнительные концевики и подключить к сине-чёрному проводу разъёма Х3 StarLine A91. Концевик багажника подключить согласно Схеме 2 в жгуте порога водителя

11. Для обхода штатного иммобилайзера вынуть элемент питания из ключа и поместить ключ в модуль обхода иммобилайзера StarLine BP-03. Затем выполнить подключение модуля обхода в разрыв любого провода штатной антенны в разъёме панели приборов.

12. Для управления ЦЗ подключить провода разъема Х2 охранно-телематического комплекса согласно Схеме 3. Для этого снять внутреннюю обшивку двери водителя, открутить пять саморезов. В разъём замка двери вставить два недостающих pin. Открытие — pin 2, закрытие — pin 7. Возможна установка дополнительного привода двери. Подключить согласно Схеме 4

13. В жгуте замка зажигания подключить зажигание, стартер и питание +12В охранно-телематического комплекса StarLine А91. Данные соединения рекомендуется выполнять при помощи пайки.

• Как сделать паренки из моркови в сушилке

• Как закрутить фильтр на смеситель

• Как убрать штатив из кадра 360 градусов

• Сколько потребляет вентилятор асика

• На сколько хватает угольного фильтра для воды

Datsun on DO предохранители и реле

Подмена предохранителей и проверка реле в «Kalina-2»

На автомобилях «LADA Kalina-2» и «Granta» установлены похожие блоки предохранителей. Предохранители и реле Datsun on-Do (2014, на корпусе. Электронная схема этих авто содержит так именуемый ЦБКЭ. Схема предохранителей и реле Datsun on-Do, предохранители и реле в моторном на этом. Центральный блок курсовой электроники отвечает за работу поворотников, стеклоподъёмников и неких других систем. А реле, включающее лампу поворотника, в электронной схеме отсутствует. А предохранители вполне где на Datsun расположен дверей на Datsun on-Do. Когда менять ремень ГРМ на datsun do? — Двигатель — datsun on-do, Mi-do клуб :: форум Datsun on-Do, ми до. Заметим, что на многих современных авто употребляется схожее решение.

Смотрите:

• F1, 15А: зажигание, форсунки, питание ЭБУ и реле вентиляторов радиатора;
• F2, 25А: питание блока ЦБКЭ и модуля передней левой двери;
• F3, 15А: электропривод АКП, также питание ЭБУ АКП;
• F4, 15А: питание узла подушек безопасности;
• F5, 7,5А: датчик скорости, датчик педали тормоза, питание приборной панели и контроллеров ЭУР, ЭСУД, питание селектора АКПП, напряжение на обмотках разгрузочного реле и реле обогревателей стёкол и сидений, питание блока кузовной электроники, переключатель омывателя;
• F6, 7,5А: питание электроники АКП и реле ламп заднего хода;
• F7, 7,5А: напряжение на клапане продувки адсорбера, на датчике фаз, ДМРВ, ДК;
• F8, 25А: цепь обогревателя заднего стекла и обогревателя зеркал;
• F9, 5А: все «габариты» справа;
• F10, 5А: все «габариты» слева, лампы подсветки номерного знака, клавиши;
• F11, 5А: задние «противотуманки»;
• F12, 10А: лампа ближнего света, электрокорректор правой фары;
• F13, 10А: лампа ближнего света, электрокорректор левой фары;
• F14, 10А: лампа дальнего света справа;
• F15, 10А: лампа дальнего света слева;
• F16, 10А: «противотуманка» справа;
• F17, 10А: «противотуманка» слева;
• F18, 20А: цепь обогревателя сидений и цепь прикуривателя;
• F19, 7,5А: питание контроллера ABS;
• F20, 15А: сигнал;
• F21, 10А: двигатель топливного насоса;
• F22, 15А: омыватели лобового и заднего стекла, дворник задний;
• F23, 5А: питание диагностического разъема, а также приборной панели;
• F24, 7,5А: цепь муфты мотора-компрессора кондиционера, питание контроллера кондиционера;
• F25, 7,5А: напряжение на датчике педали тормоза;
• F26, 7,5А: приводы клапанов ABS;
• F31, 30А: кратковременное включение дальнего света, питание ЦБКЭ, мотор-редуктор передних дворников;
• F32, 30А: цепь вентилятора отопителя, питание контроллера кондиционера.

Расположение блока предохранителей

Большая часть плавких предохранителей, защищающих электропроводку “семерки”, находятся в едином блоке, расположенном под капотом авто. Кроме предохранителей, блок содержит группу реле, которые отвечают за включение электроприборов, например, обогрев заднего стекла или головного света.

Монтажный блок ВАЗ 2107 находится под капотом возле лобового стекла, напротив пассажирского сиденья. В зависимости от года выпуска, “семерки” оборудовались двумя типами блоков предохранителей: “старым” и “новым”. Конструкции обоих типов блоков имеют небольшие различия, поэтому их особенности и электрические схемы следует рассматривать отдельно.

Важно: независимо от типа подачи топлива (карбюратор или инжектор) схемы одного (старого или нового) типа блоков предохранителей “семерки” одинаковы. Оба типа блоков могут быть установлены на инжекторные и карбюраторные модели

Предохранители и реле ВАЗ 2110 — 2112, электрические схемы

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.

Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

Как снять крышку с блока предохранителей на Датсун Он До

Чтобы снять крышку установочной панели в салоне автомобиля, нужно сделать так:

1. Подойти к двери на стороне сиденья водителя.
2. Осмотреть щиток с индикаторами и приборами.
3. Найти пластиковую накладку под рулевой колонкой.
4. Потянуть за замок в нижнем левом углу.
5. Приподнять защелку в центре.
6. Подцепить отверткой верхние и правые угловые фиксаторы.
7. Демонтировать защиту установочного модуля.

Доступ к блоку в салоне авто.

В моторном отсеке добраться до перемычек можно с помощью нескольких действий:

1. Поднять и зафиксировать капот.
2. Найти АКБ.
3. Ослабить запорные пластины по бокам крышки черного пластикового короба.
4. Снять кожух модуля.

Блок под капотом авто.

Замена предохранителя F5 Datsun on Do

Монтажный блок расположен слева от водителя под рулевым колесом. Чтобы попасть туда, нужно снять защитную.

Позиции F27-F30 являются запасными частями. Если заменять предохранители на Toyota Camry v40 2007-2011, то где предохранители на Toyota. Нет необходимости искать отдельный предохранитель, отвечающий за питание магнитолы — его нет. Размер шин и колесных дисков у Датсуна соответствует резине. Таким образом, новейшую магнитолу можно установить сразу, не открывая крышку основного блока.

Блок сильноточных предохранителей находится под капотом рядом с аккумулятором. Форум дацун стоит, а там предохранители на гранте только прямое управление. Его элементы:

1. FF1, 40А (30А): цепь обогрева лобового стекла;
2. FF2, 60A: линия генератор-аккумулятор;
3. FF3, 60A: линия генератор-аккумулятор;
4. FF4, 40A: вентиляторы радиатора;
5. FF5, 50A: питание блока ESD;
6. FF6, 40A: питание реверсивного насоса Абс.

При замене предохранителя нужно помнить о следующем. Невозможно использовать номинал выше предусмотренного. Сэкономьте на этом и ремонтируйте то, где находятся предохранители. В противном случае не исключен риск возгорания.

Видео:снимаем предохранитель датсунСкачать

Как использовать распиновку реле Datsun On-Do?

Реле Datsun On-Do используется для управления различными электронными устройствами в автомобиле. Распиновка реле позволяет правильно подключить его к другим компонентам автомобильной электрической системы.

Для правильного использования распиновки реле Datsun On-Do необходимо следовать следующим шагам:

1. Определите, для чего именно вам нужно использовать реле Datsun On-Do. Реле может использоваться для управления фаркопом, габаритными огнями, стеклоочистителем или другими устройствами.
2. Ознакомьтесь с детальной схемой распиновки реле Datsun On-Do, чтобы определить, какие контакты соответствуют каким функциям. Обычно распиновка реле представлена в виде таблицы с номерами контактов и их назначением.
3. Используя схему распиновки и инструкцию к вашему автомобилю, найдите необходимые провода, которые нужно подключить к реле Datsun On-Do. Обычно провода имеют определенные цвета и маркировки для легкого определения.
4. Соедините соответствующие провода с контактами реле Datsun On-Do, используя клеммы или пайку. Убедитесь, что провода надежно закреплены и обеспечивают хороший контакт.
5. Проверьте правильность подключения, включив функцию, которую вы хотите управлять через реле Datsun On-Do. Если все подключено правильно, устройство должно функционировать должным образом.

Важно следовать указаниям по использованию и описанию распиновки реле Datsun On-Do, чтобы избежать ошибок и повреждений электрической системы автомобиля
