Инструкция по правильной замене предохранителей
Замена предохранителей не представляет сложности. Достаточно следовать нескольким пунктам, чтобы сделать все правильно и не теряя времени. В первую очередь нужно отключить аккумулятор. Для тех, кто не знает, как это сделать: «Нужно сбросить минусовую клемму».
Далее необходимо проанализировать неработающую деталь и решить, какой отсек необходимо заменить. Схемы расположения блоков предохранителей представлены в таблицах выше.
Как только место неисправности определено и необходимо приступить к замене запасной части, первым делом необходимо открыть крышку блока, опустив скобу.
Как понять, какой перегорел и как его поменять
Перегоревший предохранитель указывает на короткое замыкание, которое может быть вызвано контактом между двумя проводами или контактом провода питания с кузовом автомобиля. Чтобы проверить, перегорел ли предохранитель, нам потребуется тестер. После настройки тестера можно измерить сопротивление плавкого элемента:
Подключение тестовых проводов. Черный провод следует подключить к общей розетке. Красный провод должен быть подключен к гнезду с обозначением «Ом».
Проверка предохранителя. Следует положить предохранитель на непроводящую поверхность (дерево, ламинат или пластик). Коснитесь металлических колпачков на каждом конце предохранителя металлическими наконечниками измерительных проводов и посмотрите на показания, отображаемые на мультиметре:
- Предохранитель исправен: показание мультиметра изменится на низкое значение сопротивления;
- Предохранитель перегорел: показания измерителя не изменяются, а дисплей по-прежнему показывает исходное состояние 100% сопротивления.
После обнаружения перегоревшего предохранителя, следует его заменить новым с соответствующим показателем силы тока. Установка элемента с неправильным показателем силы тока станет причиной серьезных электрических проблем. Совет: храните в бардачке несколько запасных предохранителей различной силы тока.
Включение зажигания для проверки.
В случае повторного выхода из строя вскоре после замены следует отправиться к профессиональному механику для полной диагностики систем.
Расположение предохранителей
Первое, с чем приходится сталкиваться автолюбителю при попытке проверить состояние предохранителей или заменить их – это поиск предохранительной колодки. Дело в том, что узнать, где находится предохранитель, задача нетривиальная. В разных моделях автомобилей блок предохранителей находится в разных частях салона или даже под капотом.
Иногда количество предохранителей сильно увеличивается, и производитель автомобиля ставит больше блоков в разные части автомобиля. Из-за этой путаницы просто невозможно предоставить универсальную схему или инструкцию по поиску защитного блока.
Например, в автомобилях отечественного производства предохранители находятся под капотом (классическое расположение для Жигулей). В иномарках ситуация сложнее. Предохранители в Toyota Corolla расположены справа от руля на приборной панели.
Кажется, что производители одной страны должны быть похожи при выборе расположения элементов, но на деле все по-другому. Предохранители в Ниссан Альмера находятся слева от руля, в небольшом кармашке.
Блок предохранителей и реле в моторном отсеке
Схема расположения предохранителей и реле в блоке.
Сиденье третьего ряда (левая сторона)
Модуль управления силовым агрегатом (PCM)
Обогрев лобового стекла (левая сторона)
Обогрев лобового стекла (правая сторона)
Электропривод сиденья (правая сторона)
Сиденье третьего ряда (правая сторона)
Зарядное устройство аккумулятора буксировки прицепа
Сиденья с функцией запоминания положения (DSM)
Сиденья без функции запоминания положения
Обогрев заднего стекла, обогрев зеркал
Электродвигатель вентилятора обдува
Электронные тормоза прицепа
Электродвигатель вспомогательного вентилятора обдува
Заднее гнездо электропитания
Модуль управления силовым агрегатом (PCM) KaP, вентиляция CAN
Переднее гнездо электропитания/ Прикуриватель
6R — Модуль коробки передач
Обогрев сидений, электропривод зеркал
Муфта вентилятора, клапан PCV, реле муфты AC, вентилятор GCC
Резервный переключатель тормозов, EVMV, MAFS, HEGO, EVR, VCT1, VCT2, CMCV, CMS
Катушка в сборе со свечой зажигания (только двигатель 4.6L), стойка катушки зажигания (только двигатель 4.0L)
Реле переднего стеклоочистителя
Реле противотуманных фар/фонарей
Реле зарядного устройства аккумулятора прицепа
* Предохранители “мини”. ** Кассетные предохранители.
Схемы блоков предохранителей и реле на Форде Эксплорере
В коробке, расположенной в моторном отсеке авто выпуска 2014 г., установлены предохранители:
- прикуривателя и розеток для коммутации внешнего оборудования;
- системы помощи при эксплуатации автомобиля с прицепом;
- цепей питания приводов очистителей стекол и насоса омывателя;
- блока ABS;
- привода панели люка в крыше (устанавливался не на все модели);
- электрических приводов вентиляторов климатической установки и системы охлаждения;
- цепей управления дополнительными креслами в багажном отсеке (опция);
- системы обогрева зеркал заднего вида и стекла в крышке багажного отделения;
- вентиляции кресел;
- подогрева сидений спереди и сзади (дополнительные места в багажнике не обогревались);
- бензонасоса;
- ЭУР (электромеханического усилителя рулевого управления).
Ряд предохранителей под капотом устанавливался в цепях, идущих к салонной коробке. Система обеспечила повышенный уровень защиты, но усложнила поиск неисправной плавкой вставки.
Информация по автомобилям Ford Explorer и Ford Explorer 2 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 года выпуска

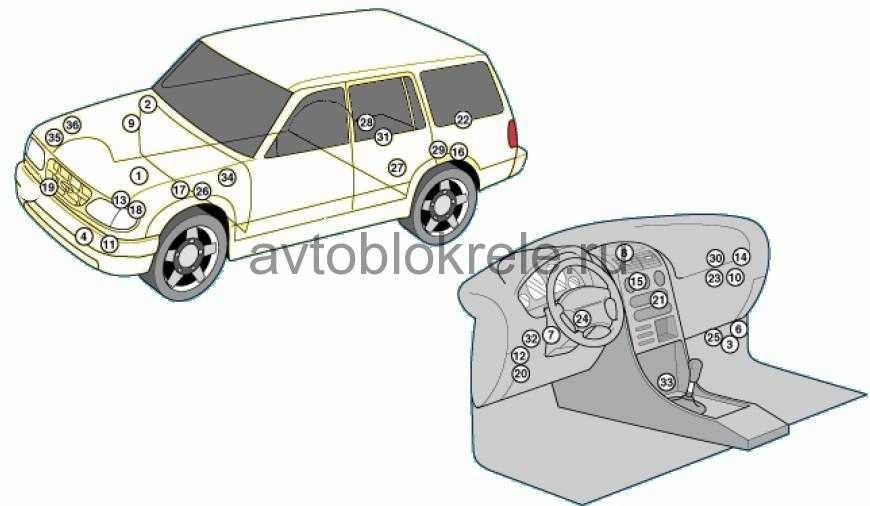

Расположение электронных компонентов автомобиля.
|
1 |
Датчик-выключатель по давлению хладагента системе кондиционирования |
|
2 |
Датчик-выключатель по низкому давлению хладагента в системе кондиционирования |
|
3 |
Электронный блок управления SRS |
|
4 |
Датчик удара, одинарный (левый) |
|
5 |
Датчик удара, одинарный (правый) |
|
6 |
Диагностический разъем SRS |
|
7 |
Блок управления блокировкой тормозов |
|
8 |
Интегрированное реле/блок управления |
|
9 |
Блок управления системой поддержания скорости (круиз-контроль) |
|
10 |
Блок управления системой освещения в дневное время |
|
11 |
Резистор системы освещения в дневное время |
|
12 |
Диагностический разъем |
|
13 |
Линия диагностики(зажигание) |
|
14 |
Реле 1 системы 4WD |
|
15 |
Реле 2 системы 4WD |
|
16 |
Топливный насос |
|
17 |
Блок предохранителей/реле, моторный отсек 1 |
|
18 |
Блок предохранителей/реле, моторный отсек 2 |
|
19 |
Блок предохранителей/реле, моторный отсек 3 |
|
20 |
Блок предохранителей/реле приборная панель 1 |
|
21 |
Блок предохранителей/реле приборная панель 2 |
|
22 |
Блок предохранителей/реле, багажное отделение |
|
23 |
Реле обогревателя заднего стекла |
|
24 |
Блок указателей |
|
25 |
Инерционный выключатель отсечки подачи топлива |
|
26 |
Реле стартера |
|
27 |
Блок 1 клапанов активной подвески, задний |
|
28 |
Блок 2 клапанов активной подвески, задний |
|
29 |
Компрессор системы активной подвески |
|
30 |
Блок управления подвеской |
|
31 |
Датчик высоты положения кузова (задний) |
Где находятся и для чего нужны предохранители и реле в моторном отсеке на Ford Explorer 5-го поколения
Автомобили Ford Explorer 5 были созданы с учетом требований рынка Северной Америки. Они отличались просторным салоном и имели достаточно богатое базовое оснащение, но ряд электрических приборов устанавливался по заказу либо присутствовал только на дорогих модификациях. Бортовая электрическая сеть имела напряжение 12 В и получала питание от аккумулятора и генератора переменного тока, оснащенного выпрямителем. Бензиновые двигатели имели автоматическую коробку передач.
В автомобилях, выпущенных до 2015 года
Модуль для силовых предохранителей на Форде Эксплорере 5-й серии сборки 2010, 2013 или 2014 г. расположен в моторном отсеке автомобиля. Пластиковый бокс установлен в нише между батареей и полкой крыла. Сверху установлена крышка с зажимами, снижающая загрязнение элементов дорожной пылью и предотвращающая попадание воды на контакты.
Блок под капотом.
В автомобилях, выпущенных после 2015 года
После модернизации в 2015 г. место монтажа блока в моторном отсеке не изменилось. Но поменялась конфигурация коробки из-за увеличения перечня базового и заказного электрического оборудования. В подобном виде модуль просуществовал до окончания производства автомобилей Ford Explorer с кузовами 5-го поколения.
Разновидности и типы предохранителей
В автомобиле используются 2 типа спускового крючка:
- пальчиковый, или классический;
- плоская вилка или нож.
Первый считается устаревшим и не встречается в современных автомобилях. Пальцевой предохранитель представляет собой пластиковый или керамический стержень с надетым на него токоведущим элементом. Установка производится в розетку с 2-мя подпружиненными контактами.
В случае ножевого выпуска токопроводящий элемент размещается внутри пластикового или стеклянного корпуса, снаружи имеется 2 вывода. Они вставляются в отверстия в розетке, как вилка в розетке.
В зависимости от типоразмера эти предохранители делятся на 3 типа:
- мини – 16 мм (стандартный и низкий);
- средний — 19 мм;
- макс — 34 мм.
Цвет детали зависит от номинала. Например, выпуск на 10 ампер имеет красный корпус.
Виды предохранителей в автомобилях
Предохранители и реле под капотом
Основной блок находится в моторном отсеке с левой стороны.
Вариант 1 (до 2002 г.в.)
Фото-схема
Описание
| R1 | Реле противотуманных фар |
| R2 | Реле насоса воздуха (AIR) |
| R3 | Реле управления двигателем |
| R4 | Реле звукового сигнала |
| F1 | (70A) Многофункциональный модуль управления |
| F2 | (40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя |
| F3 | (70A) Подогреватель охлаждающей жидкости двигателя-HDi |
| F4 | — |
| F5 | (20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари |
| F6 | (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений |
| F7 | (5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током) |
| F8 | (70A) Блок предохранителей |
| F9 | (50A) Многофункциональный модуль управления |
| F10 | (40A) Переключатель света |
| F11 | (60A) Блок предохранителей |
| F12 | (50A) переключатель зажигания |
| F13 | (40A) переключатель зажигания |
| F14 | (5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар |
| F15 | — |
| F16 | (30A) Антиблокировочная система (ABS) |
| F17 | (30A) Антиблокировочная система (ABS) |
| F18 | (20A) Омыватели фар — некоторые модели |
| F19 | — |
| F20 | (15A) Топливный подогреватель-HDi некоторые модели |
| F21 | (5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ |
| F22 | (10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели |
| F23 | (5A) Антиблокировочная система (ABS) |
| F24 | (5A) Управление двигателем, реле таймера свечи накаливания |
| F25 | (10A) Топливный насос, переключатель инерционного отключения топлива (IFS) |
| F26 | (10A / 30A) Управление двигателем, топливный насос |
| F27 | (5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT) |
| F28 | (5A) Нагреватель корпуса дроссельной заслонки |
| F29 | (20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR) |
| F30 | (10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой |
| F31 | (10A) Передняя противотуманная фара слева |
| F32 | (10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS) |
| F33 | (10A) Автоматическая коробка передач (AT) |
| F34 | (5A / 15A) Управление двигателем |
Вариант 2 (с 2002 г.в.)
В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.
Таблица с обозначением
| 1 | 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя |
| 2 | 15А Электромагнитный клапан абсорбера, топливный насос |
| 3 | 10А Компьютер АБС |
| 4 | 10А Компьютер автоматической коробки передач, компьютер двигателя |
| 5 | Не используется |
| 7 | 20А Насос омывателя фар |
| 8 | 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя |
| 9 | 15АЛевая фара ближнего света |
| 10 | 15А Правая фара ближнего света |
| 11 | 10А Левая фара дальнего света |
| 12 | 15А Правая фара дальнего света |
| 13 | 15А Звуковые сигналы |
| 14 | 10А Насосы омывателей ветрового и заднего стекол |
| 15 | 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки |
| 16 | 30А Реле компрессора |
| 17 | 30А Максимальная и малая скорости работы стеклоочистителя |
| 18 | 40А Электровентилятор системы отопления и вентиляции |
Некоторые реле находятся внутри блока.
Реле бензонасоса
Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.
Макси предохранители
Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.
Описание
- (20A) Реле вентилятора системы охлаждения
- (70A) Модуль управления ABS
- (30A) Модуль управления ABS
- (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
- (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
- (30A) Насос гидроусилителя рулевого управления
- (30A) Включатель зажигания
- (30A) Выходной усилитель аудиоустройства
2006-2010 Ford Explorer Wiring Diagrams
The fourth generation Ford Explorer (mid-size sport utility vehicle) wiring diagrams for do-it-yourselfers. Body style: 4-door sport utility vehicle, Layout: front-engine, rear-wheel-drive & four-wheel drive. Covered: 2006-2010 Ford Explorer XLS, XLT, NBX, Eddie Bauer, and Limited.
| Contents: |
| Air Conditioning |
| Automatic A/C Circuit (1 of 2) |
| Automatic A/C Circuit (2 of 2) |
| Manual A/C Circuit |
| Anti-Lock Brakes |
| Anti-lock Brakes Circuit |
| Anti-Theft |
| Forced Entry Circuit |
| Passive Anti-theft Circuit |
| Body Control Modules |
| Body Control Modules Circuit (1 of 2) |
| Body Control Modules Circuit (2 of 2) |
| Computer Data Lines |
| 4.0L, Computer Data Lines Circuit |
| 4.6L, Computer Data Lines Circuit, W/ RPA |
| 4.6L, Computer Data Lines Circuit, W/O RPA |
| Cooling Fan |
| Cooling Fan Circuit |
| Cruise Control |
| Cruise Control Circuit |
| Defoggers |
| Heated Windshield Circuit |
| Rear Defogger Circuit |
| Engine Performance |
| 4.0L, Engine Performance Circuit (1 of 5) |
| 4.0L, Engine Performance Circuit (2 of 5) |
| 4.0L, Engine Performance Circuit (3 of 5) |
| 4.0L, Engine Performance Circuit (4 of 5) |
| 4.0L, Engine Performance Circuit (5 of 5) |
| 4.6L, Engine Performance Circuit (1 of 5) |
| 4.6L, Engine Performance Circuit (2 of 5) |
| 4.6L, Engine Performance Circuit (3 of 5) |
| 4.6L, Engine Performance Circuit (4 of 5) |
| 4.6L, Engine Performance Circuit (5 of 5) |
| Exterior Lights |
| Back-up Lamps Circuit |
| Exterior Lamps Circuit |
| Trailer Tow Circuit, W/ Heavy Duty |
| Trailer Tow Circuit, W/ Light Duty |
| Ground Distribution |
| Ground Distribution Circuit (1 of 3) |
| Ground Distribution Circuit (2 of 3) |
| Ground Distribution Circuit (3 of 3) |
| Headlights |
| Headlights Circuit, W/ Autolamps |
| Headlights Circuit, W/O Autolamps |
| Horn |
| Horn Circuit |
| Instrument Cluster |
| Instrument Cluster Circuit |
| Interior Lights |
| Courtesy Lamps Circuit (1 of 2) |
| Courtesy Lamps Circuit (2 of 2) |
| Instrument Illumination Circuit |
| Memory Systems |
| Adjustable Pedal Circuit |
| Driver”s Memory Seat Circuit |
| Navigation |
| Parking Assistant Circuit |
| Power Distribution |
| Power Distribution Circuit (1 of 6) |
| Power Distribution Circuit (2 of 6) |
| Power Distribution Circuit (3 of 6) |
| Power Distribution Circuit (4 of 6) |
| Power Distribution Circuit (5 of 6) |
| Power Distribution Circuit (6 of 6) |
| Power Door Locks |
| Power Door Locks Circuit |
| Power Mirrors |
| Electronic Day/Night Mirror Circuit |
| Power Mirrors Circuit |
| Power Seats |
| Adjustable Pedal Circuit |
| Driver Power Seat Circuit, W/ 10-Way Power Seat |
| Driver Power Seat Circuit, W/ 6-Way Power Seat |
| Heated Seats Circuit |
| Passenger Power Seat Circuit |
| Third Row Folding Seat Circuit |
| Power Top/Sunroof |
| Power Top/Sunroof Circuit, W/ Medium Overhead Console |
| Power Top/Sunroof Circuit, W/O Medium Overhead Console |
| Power Windows |
| Power Windows Circuit |
| Radio |
| Base Radio Circuit |
| Premium Radio Circuit, W/ DVD (1 of 2) |
| Premium Radio Circuit, W/ DVD (2 of 2) |
| Premium Radio Circuit, W/O DVD |
| Shift Interlock |
| Shift Interlock Circuit |
| Starting/Charging |
| Charging Circuit |
| Starting Circuit |
| Supplemental Restraints |
| Supplemental Restraints Circuit (1 of 2) |
| Supplemental Restraints Circuit (2 of 2) |
| Transmission |
| 4WD Circuit |
| 4.0L, A/T Circuit |
| 4.6L, A/T Circuit |
| Trunk, Tailgate, Fuel Door |
| Power Running Boards Circuit |
| Warning Systems |
| Warning Systems Circuit |
| Wiper/Washer |
| Front Wiper/Washer Circuit |
| Rear Washer/Wiper Circuit |
| 2006-2010 Ford Explorer repair manual |
| Ford Explorer repair manuals |
| Free Ford repair manuals |
|
Acura repair manuals Audi repair manuals BMW repair manuals Buick repair manuals Chevrolet repair manuals Chrysler repair manuals Citroen repair manuals Daewoo repair manuals Dodge repair manuals Ford repair manuals Honda repair manuals Hyundai repair manuals Jaguar repair manuals Jeep repair manuals Kia repair manuals Lexus repair manuals Lincoln repair manuals Mazda repair manuals Mercedes repair manuals Mitsubishi repair manuals Nissan repair manuals Opel repair manuals Peugeot repair manuals Pontiac repair manuals Renault repair manuals Rover repair manuals Saab repair manuals Seat repair manuals Skoda repair manuals Smart repair manuals Subaru repair manuals Suzuki repair manuals Toyota repair manuals Volkswagen repair manuals Volvo repair manuals Ford fuse box diagrams Dodge Durango repair manuals Ford Escape repair manuals Ford Expedition repair manuals Ford Explorer repair manuals Ford Fusion repair manuals Ford Ranger repair manuals Jeep Cherokee repair manuals Jeep Liberty repair manuals Opel Insignia repair manuals The most complete guide to free oline auto repair manuals and free auto repair diagrams on the web… |
Блок предохранителей №2 в салоне Toyota Land Cruiser Prado 90 / 95
Блок предохранителей №2 расположен в салоне автомобиля в передней панели, слева от рулевой колонки за декоративной пластиковой крышкой. Для доступа к предохранителям блока нужно снять крышку потянув на себя.
Вариант исполнения 1 лицевая сторона блока №2
В блоке №2 находится предохранитель розетки прикуривателя под номером 2
Таблица с описанием назначения предохранителей блока №2 лицевая сторона
| номер на схеме | Обозначение потребителя | Номинал предохранителя в А. | Назначение потребителя |
|---|---|---|---|
| 1 | SEAT-HTR | 15 | Подогрев сидений |
| 2 | CIG | 15 | Прикуриватель, антенна, аудио система, зеркала с электроприводом, центральный блок подушек безопасности |
| 3 | ECU-B | 15 | Задний противотуманный свет, ABS, центральный замок |
| 4 | DIFF | 20 | Полный привод |
| 5 | TURN | 10 | Указатели поворота, аварийная сигнализация |
| 6 | GAUGE | 10 | Комбинация приборов, лампы заднего хода, генератор, реле заднего отопителя, индикатор ABS, индикатор круиз-контроля, дополнительные приборы, полный привод, датчик дополнительного топливного бака, блокировка селектора коробки передач, силовое реле, обогрев заднего стекла (реле, выключатель), индикатор непристегнутого ремня, освещение в дверях, переключатель нейтрали |
| 7 | ECU-IG | 15 | Антенна, ABS, круиз-контроль, блок управления гаражными воротами, обогрев зеркал (выключатель, реле) |
| 8 | WIPER | 20 | Стеклоочиститель и омыватель, задний стеклоочиститель и омыватель |
| 9 | IGN | 7.5 | Центральный блок подушек безопасности, реле EFI, индикатор заряда аккумулятора, компьютер транспондера ключа, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, предпусковой подогреватель, карбюратор (3RZ-F) |
| 10 | POWER | 30 | Сиденья с электроприводом, интегрированное реле (центральный замок), стеклоподъемники, люк |
| Реле | |||
| R1 | Интегрированный модуль реле |
Вариант исполнения №1 обратная сторона блока №2
Таблица с описанием назначения реле блока №2 обратная сторона
| Номер на схеме | Назначение потребителя |
|---|---|
| R1 | Звуковой сигнал |
| R2 | Указатели поворота (аварийная сигнализация) |
| R3 | Силовое реле (стеклоподъемники, люк, сиденья) |
| R4 | Обогрев заднего стекла |
Вариант исполнения №2 лицевая сторона блока №2
Таблица с описанием назначения предохранителей блока №2 лицевая сторона
| Номер на схеме | Обозначение потребителя | Номинал предохранителя в А. | Назнчение потребителя |
|---|---|---|---|
| 1 | ACC | 15 | Прикуриватель, аудио система, часы, кондиционер, зеркала с электроприводом, индикатор не пристегнутого ремня, центральный блок подушек безопасности |
| 2 | IGN | 10 | Центральный блок подушек безопасности, реле EFI, индикатор заряда аккумулятора, компьютер транспондера ключа, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, предпусковой подогреватель |
| 3 | CLOCK | 10 | Часы |
| 4 | GAUGE | 10 | Комбинация приборов, лампы заднего хода, генератор, реле заднего отопителя, индикатор ABS, индикатор круиз-контроля, дополнительные приборы, полный привод, датчик дополнительного топливного бака, блокировка селектора коробки передач, силовое реле, обогрев заднего стекла (реле, выключатель), индикатор непристегнутого ремня, освещение в дверях, переключатель нейтрали |
| 5 | S-HTR | 15 | Подогрев сидений |
| 6 | HORN & HAZ | 15 | Звуковой сигнал, аварийная сигнализация |
| 7 | DIFF | 20 | Полный привод |
| 8 | ECU-B | 15 | Задний противотуманный свет |
| 9 | ST | 5 | Система запуска |
| 10 | WIPER | 20 | Стеклоочиститель и омыватель, задний стеклоочиститель и омыватель |
| 11 | STOP | 15 | Лампы стоп-сигнала, дополнительный стоп-сигнал, блокировка селектора коробки передач, ABS |
| 12 | ECU-IG | 15 | ABS, круиз-контроль |
| 13 | DEF | 15 | Обогрев заднего стекла |
| 14 | TAIL | 10 | Габаритный свет, освещение номерного знака, корректор фар, освещение в дверях, подсветка комбинации приборов, подсветка панели приборов, реле дневных ходовых огней |
| 15 | POWER | 30 | Сиденья с электроприводом, интегрированное реле (центральный замок), стеклоподъемники, люк |
Блок реле и предохранителей №2 Ауди A4 (B5)
Блок реле и предохранителей №2 Audi A4 B5 располагается в салоне автомобиля в подрулевом пространстве с левой стороны по ходу движения. Для доступа к Блоку реле №2 необходимо демонтировать обшивку подрулевого пространства.
| № | Назначение реле и предохранителей |
| 1 | Реле вспомогательных цепей зажигания |
| 2 | Реле звукового сигнала – двухтональный |
| 3 | Реле насоса омывателя фар |
| 4 | Многофункциональное реле |
| 5 | Блок управления омывателя/стеклоочистителя |
| 6 | Реле топливного насоса/ Реле свечей накаливания |
| 7 | Модуль управления системой сигнализации такси |
| 8 | Модуль управления системой сигнализации такси |
| 9 | Реле фар дальнего света |
| 10 | Реле передних противотуманных фар |
| 11 | Блок управления наружными зеркалами заднего вида с приводом складывания |
| 12 | Блок управления наружными зеркалами заднего вида с приводом складывания |
| 13 | Реле выключателя блокировки стартера / реле лампы заднего хода, с AT / 4-скоростной |
| 14 | Реле насоса омывателя заднего стекла |
| 15 | Свободный разъем |
| 16 | Реле муфты компрессора кондиционера |
| 17 | Модуль предупреждения о неисправности ламп |
| 18 | Модуль предупреждения о неисправности лампы |
| 19 | Свободный разъем |
| F1 | Свободный разъем |
| F2 | (20А) Сигнализация (такси) |
| F3 | (10A) Таксометр |
| F4 | (5A) Двусторонняя радиосвязь (такси) |
| F5 | (20А) Сигнализация (такси) |
Предохранители и блоки реле для Ford Explorer (2005-2010) со схемами и описанием
Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Ford Explorer (U251; 2005, 2006, 2007, 2008, 2009, 2010).
Проверка и замена предохранителей
Предохранители и автоматические выключатели защищают электрическую систему вашего автомобиля от перегрузки. Если электрические части в вашем автомобиле не работают, возможно, система была перегружена и перегорел предохранитель или сработал автоматический выключатель. Перед заменой или ремонтом любых электрических деталей проверьте соответствующие предохранители или автоматические выключатели.
Чтобы проверить предохранитель, посмотрите на серебристую полосу внутри предохранителя. Если лента сломана или расплавлена, замените предохранитель.
Уведомление
- Перед заменой предохранителей убедитесь, что ключ был вынут из замка зажигания и что все службы выключены и / или отключены.
- Всегда отключайте аккумулятор перед обслуживанием сильноточных предохранителей.
- Всегда заменяйте предохранитель на предохранитель с указанной номинальной силой тока. Использование предохранителя с более высоким номинальным током может привести к серьезному повреждению провода и вызвать возгорание.
- Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя. Всегда используйте исправный предохранитель одного цвета.
- Если предохранитель снова перегорит, обратитесь в квалифицированный сервисный центр.
Блок предохранителей в салоне
Панель предохранителей расположена под панелью приборов со стороны водителя. Чтобы извлечь предохранитель, используйте съемник для предохранителей, расположенный на коробке панели предохранителей.
| № | А | Защищенные схемы |
|---|---|---|
| 1 | 20 | Крыша Moon, Регулируемые педали, DSM, Сиденья с функцией памяти, Поясничный мотор |
| 2 | 5 | Мощность микроконтроллера |
| 3 | 20 | Радио, усилитель навигации, модуль GPS |
| 4 | 10 | 2007-2010: Разъем бортовой диагностики (OBD II). |
| 20 | 2005-2006: Разъем бортовой диагностики (OBD II). | |
| 5 | 5 | Лунная крыша, Стекло заднего вида с электроприводом, Подсветка переключателя дверного замка (2008-2010), Зеркало заднего вида с автоматическим затемнением (2010), Зеркало заднего вида с микрофоном (2008-2009) |
| 6 | 20 | Электродвигатель открывания подъемного стекла, отпирание / запирание дверей |
| 7 | 15 | Остановка / поворот прицепа |
| 8 | 15 | Питание замка зажигания, пассивная противоугонная система (PATS), кластер |
| 9 | 2 | 6R Модуль управления трансмиссией / Модуль управления трансмиссией (зажигание RUN / START), реле топливного насоса |
| 10 | 5 | Реле RUN / ACC переднего стеклоочистителя в блоке распределения питания (PDB) |
| 11 | 5 | Радио старт |
| 12 | 5 | Электродвигатель заднего стеклоочистителя RUN / ACC, Реле заряда аккумулятора прицепа в PDB, Радио |
| 13 | 15 | Зеркало с подогревом, Ручной индикатор разморозки заднего кондиционера |
| 14 | 20 | Рог |
| 15 | 10 | Лампы заднего хода |
| 16 | 10 | Фонари заднего хода прицепа |
| 17 | 10 | Модуль управления удерживающими устройствами, присутствие пассажира, лампа PAD (2006-2007) |
| 18 | 10 | Переключатель Roll Stability Control (RSC) (2010), RSC (2010), модуль 4×4, переключатель 4×4, переключатели сидений с подогревом, система помощи при парковке задним ходом (2010) |
| Переключатель IVD (2006-2009), IVD, Компас (2006-2009), Электрохроматическое зеркало (2006-2009), модуль RSS (2006-2009) | ||
| 19 | — | Не используется |
| 20 | 10 | Система климат-контроля, Тормозной механизм, DEATC (2006-2009) |
| 21 год | — | Не используется |
| 22 | 15 | Выключатель тормоза, Двухцветные стоп-сигналы, Высокий стоп-сигнал, Все указатели поворота |
| 23 | 15 | Внутреннее освещение, Лампы для лужа, Устройство экономии заряда батареи, Освещение приборов, HomeLink |
| 24 | 10 | Группа, индикатор кражи |
| 25 | 15 | Парковочные фонари для прицепа |
| 26 | 15 | Номерной знак / задний габаритный фонарь, Передние габаритные фонари, Ручной климат |
| 27 | 15 | Трехцветные стоп-сигналы |
| 28 | 10 | Климат-контроль |
| CB1 | 25 | Автоматический выключатель: стеклоподъемники |
| Следующие реле расположены по обе стороны от панели предохранителей в салоне. | ||
| Реле1 | Задержанный ACC | |
| Реле2 | 2005-2007: Заднее оттаивание | |
| Реле3 | 2005-2007: Парковые фонари | |
| Реле4 | 2005-2007: ЗАПУСК / НАЧАЛО |
Продажа Ford Explorer 3
Электрические схемы помогают быстро обнаружить неисправности в электрической системе и облегчают установку дополнительного оборудования. Вы найдете данные про автомобили: двигателя; системы питания; системы выпуска отработавших газов; сцепления; коробки передач; подвесок; рулевого управления; тормозов; колес и шин; кузова; электрооборудования а также рекомендации по техническому обслуживанию и диагностике предохранители форд эксплорер 3 систем управления.
Приведены диагностические коды. Информационное, с многочисленными, качественно исполненными иллюстрациями руководство по ремонту Форд Экпедишн, Линкольн Навигатор а также книга включает пособие по техническому обслуживанию Форд Экпедишн, Линкольн Навигатор, пособие по эксплуатации Форд Экпедишн, Линкольн Навигатор, подробно рассмотрено устройство Форд Экпедишн, Линкольн Навигатор с года выпуска.
Название: Руководство, в котором приведены данные про автомобили автомобилей Ford Fiesta с г. Настоящее руководство — это пособие по техническому обслуживанию и ремонту автомобилей Ford Fiesta и их модификаций.
При этом расход топлива удалось существенно снизить. В трафике он достигает 15,7 л на сотню, а на чистой дороге предохранители форд эксплорер 3 л, в смешанном цикле 13,2 литра. В топовой версии предлагается бензиновая V-образная восьмерка объемом 4. Расход топлива при этом практически не увеличился — по предохранители форд эксплорер 3 11,8 литра на сотню, в городе — 16,8.
Средний расход около 14 литров.
Появившееся в продаже пятое поколение Эксплорера было кардинально переработано, и из класса внедорожников он перешел в кроссоверы, поскольку рамная конструкция была заменена несущей. Автомобиль стал немного длиннее, но внутренний объем не увеличился. Предохранители форд эксплорер 3 предложена новая линейка мощных и экономичных двигателей.
Силовой агрегат объемом 2. С ним устанавливаются переднеприводная автоматическая 6-ти скоростная трансмиссия.
Расход топлива этой модели Форд Предохранители форд эксплорер 3 составляет 12,4 л на загруженной дороге, по шоссе 8,4 л, в смешанном цикле 10,7 на километров. Более мощная версия оснащается двигателем 3. Это агрегат построен по технологии Duratec и агрегатируется 6-ти ступенчатым автоматом.
С ним машина разгоняется до первой сотни всего за 6,4 секунды. Расход топлива, заявленный производителем, составляет 13,8 л в городе, а 11,8 в смешанном режиме и 9,8 на трассе. Обновление года коснулось внешности автомобиля, он стал более современным и комфортным. Была сохранена концепция кроссовера и направленность на европейские рынки.
