Предохранители и реле ford focus 2

Бензонасос на Форд Фокус 2

Бензонасос это один из основных компонентов системы автомобиля, служащий для обеспечения стабильной подачи топлива к мотору. Принцип действия бензонасоса достаточно прост – при повороте ключа зажигания происходит подача напряжения на бензонасос, установленный внутри него двигатель, начинает работать и буквально через несколько секунд создаёт необходимое давление внутри топливной магистрали.

Возможные причины поломки бензонасоса

Ниже приведены основные причины, из-за которых бензонасос выходит из строя:

• низкокачественное горючие
• поломка электродвигателя;
• механические повреждения;
• нарушение герметичности элементов насоса.

Порядок замены предохранителей в Focus 2

Теперь вы знаете, где находятся предохранители на Форд Фокус 2 и можете своими руками устранить базовые неисправности электропроводки автомобиля. Но для этого нужно понимать порядок действий

Он простой, но важно выполнить все задачи правильно

Для правильного ремонта электрики учитывайте такой порядок действий:

1. Заглушите автомобиль и проверьте, чтобы ключ зажигания не был вставлен в замок. Выключите все электрические приборы. Лучше всего снять клеммы с аккумулятора на время выполнения работ.
2. Доберитесь до блока предохранителей в салоне или в подкапотном пространстве, аккуратно изучите особенности его установки и возможности открыть крышку.
3. Для блока под капотом с помощью плоской отвертки аккуратно подденьте верхнюю крышку и снимите ее. Для салонного блока просто рукой откиньте крышку, отщелкнув защелку.
4. Прочтите в инструкции, какой именно предохранитель отвечает за нужный вам элемент электрической проводки. Найдите его по номеру или месту расположения.
5. С помощью пластиковых щипцов специального типа захватите предохранитель и аккуратно тяните его на себя с пошатывающими движениями.
6. Осмотрите устройство, убедитесь в том, что оно сгорело. Установите на место старого вышедшего из строя предохранителя новый, который будет выполнять поставленные задачи.
7. Соберите блок обратно, закройте крышку, убедитесь в том, что все защелки введены в зацепы. Проверьте работу устройств с новым предохранителем.

Не стоит менять никакие реле и прочие детали электрической системы при запущенном двигателе или включенном зажигании. Это может привести к тому, что в момент установки нового элемента в блок произойдет подача чрезмерно высокого напряжения, проводка оплавится или даже загорится.

Замена предохранителя Форд Фокус 2: излагаем обстоятельно

Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса. Добавить комментарий Отменить ответ.

Комментарий Имя. Регулятор обогревателя, приемник для системы дистанционного управления, рулевая колонка, фильтр для твердых продуктов после сгорания дизтоплива. Гнездо для дополнительного электропитания в багажнике машины с управлением буксировкой прицепа.

Поделитесь в соц. Его можно найти в разрыве плюсового провода. За питание мотора отопителя отвечает R10 и F К элементам недопустимо подключать дополнительное оборудование — это может вызвать перегрузку цепи. За регулировку габаритов с левой и правой стороны отвечают предохраны и Контролируется предохранителем F55 и Он подает форд фокус 2 предохранитель на сигнал на релюшку, установленную в блоке ЦЗ в двери автомобиля.

Предохранители и реле Ford Focus 2

Для версии рестайлинга перенесена на позицию R3. Старое поколение машины оборудовано вставками в модулях подъемника. Элементы подают напряжение на подогрев жиклеров напорной системы и моторчик насоса.

Релюшки фар располагаются возле модуля светового прибора. Штатные элементы на автомобиле контролируются одним предохранителем 69 и для первого и второго поколения авто. При этом, питание левой и правой части бортовых противотуманок зациклено в одну цепь. Подобная система питания ПТФ является минусом — если сгорела вставка, отказывает форд фокус 2 предохранитель на сигнал вся цепь.

Стандартный корректор работает через предохранитель 66 в первом поколении. Версия после рестайлинга оборудована вставкой в самом модуле. Охранный модуль машины — обособленный блок с самодостаточной системой защиты от перепадов напряжения и перегрузки. Искать соответствующий предохранитель в монтажном блоке не стоит. Система сложна и запутана.

Схема предохранителей и реле Ford Focus 2 (2004-2011)

Здесь присутствует 2 предохранителя 12 и 25 подкапотного блока. Также есть главное реле R6 и вспомогательное — R8. Лампы стопа в разных версиях машины запитаны через 74 и для старого и нового поколения соответственно. Защита звукового сигнала устанавливается в корпусе устройства.

Реле монтируется в подкапотном отделе под номером R2. Система от форд фокус 2 предохранитель на сигнал имеет свой предохранитель и реле, вынесенные отдельно. Детали можно найти на правом крыле автомобиля. Реле R11 подает питание на систему климата внутри машины. Предохранительная вставка отмечена в блоке как R Новая версия при питании от АКБ через предохранитель Дополнительные опции приборки прикрывает деталь форд фокус 2 предохранитель на сигнал После проворачивания замка напряжение подается через элемент На фото представлено расположение предохранителя датчика кислорода.

Отдельный модуль помощника при парковке оборудован отдельно стоящими предохранителями и реле. Искать элементы следует возле блока. В новом поколении авто имеется эта опция. Элемент расположен в салонном блоке системы. В антипробуксовочной системе присутствует сразу три вставки. За работу блока управления ABS отвечает элемент F Предохранитель отсутствует и не вынесен в монтажный блок.

За защиту от повышенного напряжения отвечает электронный модуль, он же считывает данные от датчика и передает их на прибор. Для них вставки не монтируются в основном блоке. Элементы вынесены под приборную панель для облегчения доступа к ним при обслуживании.

Устройства расположены возле ног водителя.

Расположение предохранителей в салоне Ford Focus 2 рестайлинг

Предохранители находятся со стороны бардачка

Чтобы снять крышку — просто потяните ее вниз

Выкручиваем фиксаторы блока

Движением вниз вытаскиваем блок предохранителей

Схема предохранителей в салоне Ford Focus 2 рестайлинг

Таблица значений предохранителей в салоне Ford Focus 2 рестайлинг

Предохранители Форд Фокус 2 2004, 2005, 2006, 2007, 2008 года выпуска.

Расположение блоков предохранителей Форд Фокус 2:

Автомобили с левым расположением рулевого колеса.

A — Расположение блока предохранителей под капотом.

B — Расположение блока предохранителей в салоне.

Автомобили с правым расположением рулевого колеса.

A — Расположение блока предохранителей под капотом.

B — Расположение блока предохранителей в салоне.

Расположение предохранителей в салоне Форд Фокус 2

Где находятся предохранители Форд Фокус 2

Салонный блок предохранителей Форд Фокус 2 расположен за перчаточным ящиком (бардачком) на панели управления. Для получения доступа к блоку плавких предохранителей: • Отверните два болта крепления облицовки панели управления под перчаточным ящиком и снимите облицовку. • Ослабьте фиксаторы блока плавких предохранителей. • Опустите блок плавких предохранителей и потяните его на себя. • Подвесьте блок плавких предохранителей на переднюю часть удерживающего кронштейна. Установка выполняется в обратной последовательности.

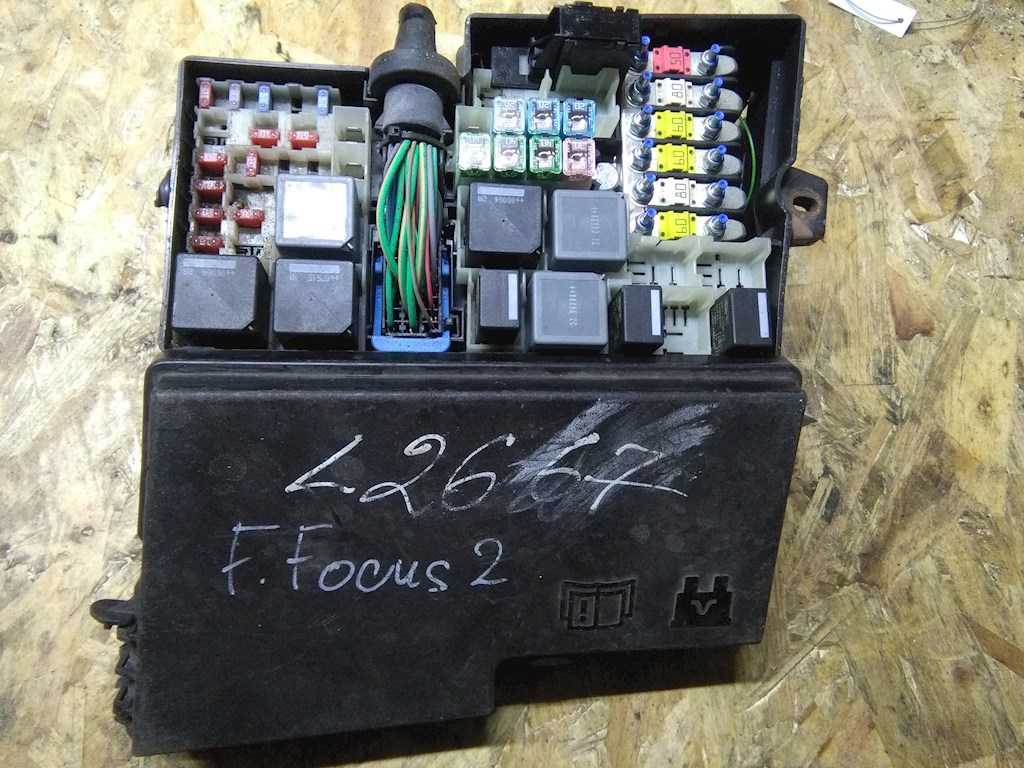

Расположение предохранителей под капотом Форд Фокус 2

Где находятся предохранители Форд Фокус 2

Расположен в левой части моторного отсека. Чтобы открыть блок плавких предохранителей, потяните за рычажок на задней части блока и поднимите крышку.

Прежде чем пытаться заменить плавкий предохранитель, выключите зажигание и отключите все электрооборудование. Установить новый предохранитель с таким же сопротивлением, как у прежнего. Примечание: Перегоревший предохранитель можно определить по разрыву нити проводника. Примечание: Все предохранители, кроме рассчитанных на высокую нагрузку цепи, вставляются с нажимом. Примечание: Съемник для плавких предохранителей закреплен в крышке вспомогательного блока предохранителей.

Предохранители в салоне Форд Фокус 2

Схема предохранителей Форд Фокус 2

Предохранитель	Сила тока, А	Защищаемые цепи
112	15	Модули аудиосистемы (питание от аккумуляторной батареи)
113	10	Лампы наружного освещения в дневное время (подфарники)
114	10	Питание комбинации приборов от генератора, иммобилайзер двигателя
115	7,5	Питание органов управления внешним освещением от генератора
116	20	Противотуманные фары / фонари
117	7,5	Фонарь освещения номерного знака (предохранитель подсветки номера форд фокус 2)
118	20	Модуль электрооборудования двери (левой задней)
119	25	Модуль подключения электрической цепи прицепа, дополнительная розетка в багажном отделении
120	20	Модуль электрооборудования двери (правой задней)
121	20	Электрообогрев (подогрев) передних сидений (предохранитель подогрева сидений форд фокус 2)
122	10	Модуль подушки безопасности
123	7,5	Электрообогрев (подогрев) наружных зеркал заднего вида
124	7,5	Задние и передние габаритные огни, стоп-сигналы (левая сторона)
125	7,5	Задние и передние габаритные огни, стоп-сигналы (правая сторона)

Предохранитель	Сила тока, А	Защищаемые цепи
126	20	Система управления замками без помощи ключа
127	25	Электростеклоподъемники, блок охлаждения
128	—	Не используется
129	20	Очиститель ветрового стекла (предохранитель дворников форд фокус 2)
130	—	Не используется
131	15	Очиститель заднего стекла
132	15	Стоп-сигналы (предохранитель стоп сигнала форд фокус 2)
133	25	Реле центральной системы блокировки, модуль двери пассажира
134	20	Система централизованной блокировки замков, модуль электрооборудования двери водителя
135	20	Подсветка при движении в светлое время
136	15	Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя (предохранитель омывателя форд фокус 2)
137	10	Звуковой сигнализатор системы аварийного питания, складывающиеся зеркала с электроприводом
138	10	Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
139	10	Дальний свет фар, правая сторона
140	10	Дальний свет фар, левая сторона

Предохранитель	Сила тока, А	Защищаемые цепи
141	10	Фонарь заднего хода, зеркала заднего вида с электроприводом (предохранитель заднего хода форд фокус 2)
142	15	Ближний свет фар (правая сторона)
143	15	Ближний свет фар (левая сторона)

Предохранители под капотом Форд Фокус 2

Как поменять предохранители ford focus

• RSS подписка
• Поделиться Vkontakte
• Поделиться на Facebook
• Твитнуть

Предохранители Форд Фокус 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и  При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.

Замена предохранителей Ford Focus 3 продемонстрирована в этом фотоотчете. Предохранители Форд Фокус 3 находятся в двух блоках   Предохранители заменены. Поменять предохранитель на ФФ3 весьма просто.

Любопытно! За всю свою историю логотип компании изменялся 8 раз, при этом само название Ford никогда не исчезало с эмблемы.

Форд Фокус 1 Фокус 2 Фокус 3. Может совпадение, а может нет. Михаил 22 Янв в Устанавливать новые элементы нужно с такими же характеристиками.

Замена предохранителей Форд Фокус 3. Фото, инструкция как поменять предохранители на ФФ3

В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями ПП. Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле.

В статье рассматриваются предохранители Форд Фокус 2: ПП и реле находятся в специальных блоках, называемых монтажными. На Форд Фокус их два. Один расположен в кабине автомобиля.

Для удобства его расположили под ящиком для перчаток, а второй — в подкапотном пространстве недалеко от АКБ автор видео — Eduard Kantsurov. Блоки в Форд Фокус 2 дорестайлинг и 2 рестайлинг имеют отличия, поэтому разбирать их назначение нужно отдельно.

На торце указывается номинал предохранителя — возможный максимальный ток. Если ток превышает допустимый, внутри расплавляется металлическая пластина. Таким образом, предохранитель размыкает цепь, в которой он используется.

Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле.

Перегоревшие элементы заменяются новыми.

Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками

Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы

Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения

Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы. Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения.

Каждый элемент отвечает за определенный участок цепи. Поэтому если возникают проблемы, связанные с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей. Заменить ПП сможет любой автолюбитель.

Чаще всего в автомобиле перегорает предохранитель прикуривателя.

Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса.

Учимся самостоятельно менять предохранители на автомобиле Форд Фокус 2 В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями ПП.

Содержание 1 Место расположения, назначение и электросхема 2 Инструкция по снятию и замене БП своими руками 2. Схема ПП Форд Фокус 2 рестайлинг. Расположение БП в подкапотном отсеке Фото 2. Расположение БП в салоне. Да Нет Просмотреть результаты. У Вас остались вопросы? Поддержите проект – поделитесь ссылкой, спасибо!

Как определить неисправность в работе кондиционера автомобиля Форд Фокус? Как произвести заправку системы кондиционирования своими руками? Какие предохранители за что отвечают в автомобиле ВАЗ ? Где расположен монтажный блок и как произвести его замену? Узнайте из этого материала. Как в Форд Фокус произвести диагностику и замену датчиков?

Можно ли самому менять предохранители в Focus 2?

Как в дорестайлинговой версии, так и в более свежих Фордах можно смело производить этот несложный ремонт своими руками. Для этого достаточно выполнить несколько несложных манипуляций. Позаботьтесь о том, чтобы у вас в наличии было нужное количество запасных предохранителей, а также найдите специальные щипцы для работы с этими деталями

Важно проследить, чтобы все электрическое оборудование автомобиля было выключено на момент выполнения работ с реле и предохранительными элементами. В остальном никаких сложностей у вас не должно возникнуть. Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

Предохранители в моторном отсеке

мотормотор

В моторном отсеке располагается 36 предохранителей:

1. линия питания электрического вентилятора охлаждения мотора (ток 40 ампер);
2. силовой предохранитель электроусилителя рулевой системы (ток 80 ампер);
3. защита менее мощного внутреннего блока предохранителей (ток 60 ампер);
4. дополнительная защита блока предохранителей в салоне (ток 60 ампер);
5. предохранитель, отвечающий за систему дополнительного нагрева салона (ток 80 ампер);
6. данный предохранитель монтируется только для автомобилей с дизельным двигателем и отвечает за работу цепи свечей накаливания (ток 60 ампер);
7. комплексный предохранитель, отвечающий за функционал системы АБС и насоса динамической стабилизации (ток 30 ампер);
8. комплексный предохранитель, отвечающий за функционал системы АБС и клапанного механизма динамической стабилизации (ток 20 ампер);
9. наиболее важный предохранитель, отвечающий за питание модуля управления мотором (ток 20 ампер);
10. электровентилятор кондиционера или климат-контроля (в зависимости от комплектации) (ток 30 ампер);
11. предохранитель системы подачи напряжения на свечи зажигания (ток 20 ампер);
12. система подачи напряжения на реле управления зажиганием (ток 40 ампер);
13. предохранитель силовой обмотки стартера (ток 20 ампер);
14. подача напряжения на правую сторону системы обогрева лобового стекла (ток 40 ампер);
15. предохранитель подачи напряжения на реле вентилятора охлаждения (ток 30 ампер);
16. подача напряжения на левую сторону системы обогрева лобового стекла (ток 40 ампер);
17. достаточно редкий случай – предохранитель системы складывающейся крыши для кабриолета (ток 30 ампер);
18. предохранитель инвертора системы электроснабжения (ток 30 ампер);
19. питание блока управления АБС (антиблокировочной системы) (ток 10 ампер);
20. питание клаксона (ток 15 ампер);
21. питание вспомогательного отопителя (ток 20 ампер);
22. питание блока управления системы рулевого усилителя (ток 10 ампер);
23. система энергоснабжения омывателя фар (ток 30 ампер);
24. опциональная система прогрева для дизельного двигателя (ток 15 ампер);
25. предохранитель реле зажигания (ток 10 ампер);
26. система энергоснабжения автоматической коробки переключения передач (ток 15 ампер);
27. предохранитель компрессора климатической установки или кондиционера (ток 10 ампер);
28. система питания свечей накаливания (для дизельного двигателя) (ток 10 ампер);
29. предохранитель раздельного климат-контроля (ток 10 ампер);
30. система вспомогательного энергоснабжения автоматической трансмиссии (ток 3 ампера);
31. блок управления автомобильного зарядного устройства (ток 10 ампер);
32. предохранитель автоматической коробки передач (ток 10 ампер);
33. система подогрева кислородных датчиков (для бензиновых двигателей) (ток 10 ампер);
34. системы питания и зажигания двигателя (ток 10 ампер);
35. модуль контроля энергоснабжения двигателя, предохранитель электромагнитных клапанов (ток 10 ампер);
36. модуль контроля энергоснабжения двигателя (ток 10 ампер).

Реле бензонасоса форд фокус 2

» Ford » Реле бензонасоса форд фокус 2

Отказ бензонасоса это ещё не повод снимать и разбирать топливный бак и доставать модуль бензонасоса. Причиной отказа может быть не только сгоревший электродвигатель или забитый фильтр грубой очистки. Сегодня разберёмся где находится реле бензонасоса в Форд Фокус 2, как его проверить и есть ли ещё какие-либо подводные камни в электрооборудовании системы питания.

Реле бензонасоса на Форд Фокус 2

На всех версиях Форд Фокус второго поколения предохранитель и реле бензонасоса расположены в монтажном блоке, который установлен под бардачком спереди от пассажирского сиденья.

Расположение блока предохранителей.

Реле нам может понадобиться тогда, когда при включённом зажигании мы не слышим шума от работающего бензонасоса. Возможно, что неисправен сам топливный насос, но чаще всего неисправность кроется в цепях его питания.

Чтобы проверить цепь, в первую очередь обращаем внимание на предохранитель F111 номиналом в 15 Ампер. Если он перегорел, менять его не спешим, а сначала проверяем, замыкает ли на корпус один из выводов коннектора предохранителя. Вторым в очереди на проверку будет как раз реле топливного насоса

Независимо от того, слышны щелчки при включении зажигания, или нет, реле будем проверять. В монтажном блоке оно обозначено R19. Однозначно можно судить о неисправности насоса только тогда, когда заменить его заведомо рабочим

Вторым в очереди на проверку будет как раз реле топливного насоса. Независимо от того, слышны щелчки при включении зажигания, или нет, реле будем проверять. В монтажном блоке оно обозначено R19. Однозначно можно судить о неисправности насоса только тогда, когда заменить его заведомо рабочим.

Для этого в магазин ходить не нужно, а можно взять реле, к примеру, от звукового сигнала. На монтажном блоке оно обозначено как R2. Вынимаем из блока реле R19, на его место устанавливаем реле R2. Если топливный насос запустился при включении зажигания, виновато именно реле. Если же насос молчит, обращаемся к другому реле, о котором знают немногие.

Аварийное реле топливного насоса

Так оно выглядит.

В системе подачи питания на топливный насос установлено ещё одно реле, которое может сработать так, что мы этого не заметим. Предназначение этого реле — отключить насос при аварии, чтобы перекрыть подачу топлива. В Фокусах разных лет выпуска аварийное реле установлено в разных местах, но в большинстве автомобилей его надо искать за пластиковой облицовкой порога водительской двери.

Это реле срабатывает от удара, а иногда в тех случаях, когда мы поймали крупную яму и подвеска получила пробой. Реле воспринимает удар как аварийный и срабатывает, отключая питание электродвигателя бензонасоса.

В этом просто убедиться — достаточно нажать на кнопку, которая замыкает контакты реле (она находится сверху и к ней можно подобраться пальцем через специальное отверстие). Если это не помогло, снимаем пластиковую накладку, отключаем контактную колодку от реле и замыкаем контакты.

carfrance.ru

Форд Фокус 2 реле топливного насоса где находится

Отказ бензонасоса это ещё не повод снимать и разбирать топливный бак и доставать модуль бензонасоса. Причиной отказа может быть не только сгоревший электродвигатель или забитый фильтр грубой очистки. Сегодня разберёмся где находится реле бензонасоса в Форд Фокус 2, как его проверить и есть ли ещё какие-либо подводные камни в электрооборудовании системы питания.

Где находится предохранитель на бензонасос Форд Фокус 2

Автомобиль: Форд Фокус 2. Спрашивает: Дмитрий Николаевич. Вопрос: где искать предохранитель бензонасоса на Форд Фокус 2?

В одно прекрасное утро прямо по дороге на работу заглох мотор. Удивился, съехал на обочину. Сначала испугался, думал ремень ГРМ того, и клапанам тоже, того! Открыл капот, вроде все целое, кулака дружбы нет. Включил зажигание, бензонасос не гудит. Поставил на сигналку, снял с сигналки. Снял клемму. Покурил. Всё-равно бензонасос не гудит.

Порядок замены предохранителей в Focus 2

Теперь вы знаете, где находятся предохранители в Форд Фокус 2, и сможете устранить основные неисправности проводки автомобиля своими руками. Но для этого нужно понимать процедуру

Это просто, но важно правильно выполнить все задания

Для правильного ремонта электрооборудования выполните следующую процедуру:

Выключите автомобиль и убедитесь, что ключ зажигания не вставлен в замок. Выключите все электроприборы. Клеммы аккумулятора лучше снимать во время работы.
Получите доступ к блоку предохранителей в салоне или в моторном отсеке, внимательно изучите особенности его установки и возможность открытия крышки.
Для подкапотного блока используйте отвертку с плоским лезвием, чтобы аккуратно поддеть верхнюю крышку. Для салонного блока просто переверните крышку вручную, отпустив защелку.
Прочтите в инструкции, какой предохранитель отвечает за нужный вам элемент электропроводки

Найдите его по номеру или местоположению.
Используя специальный пластиковый пинцет, возьмите предохранитель и осторожно потяните его на себя шатающимися движениями.
Осмотрите устройство, убедитесь, что оно сгорело. Замените старый неисправный предохранитель на новый, который выполнит поставленные задачи.
Соберите блок, закройте крышку, убедитесь, что все защелки вошли в крючки. Проверить работу приборов с новым предохранителем.

Проверить работу приборов с новым предохранителем.

Не меняйте никакие реле или другие детали электрической системы при работающем двигателе или включенном зажигании. Это может привести к тому, что при установке нового элемента в блок подается слишком высокое напряжение, плавится или даже загорается проводка.

Блок под капотом

Он находится с левой стороны под защитной крышкой.

Расположение блока под капотом

Фото — пример

Пример актуальной схемы на обратной стороне защитной крышки.

Описание предохранителей

p, blockquote 17,0,0,0,0 —>

F1	40/60А Электрический двигатель вентилятора системы охлаждения
F2	80А Усилитель руля
F3	60А Монтажный блок реле и предохранителей в салоне
F4	60А Монтажный блок реле и предохранителей в салоне
F5	80А Кондиционер с ручным или автоматическим управлением
F6	60А Резерв
F7	30А Насос гидравлического блока АБС
F8	20А Клапаны гидравлического блока АБС
F9	20А Контакты и обмотка главного реле
F10	30А Электрический двигатель вентилятора отопителя (предохранитель печки)
F11	20А Выключатель зажигания
F12	40А Силовая цепь реле зажигания
F13	20А Стартер
F14	40А Обогрев ветрового стекла — правый элемент
F15	30А Реле вентилятора системы охлаждения
F16	40А Левый элемент обогрева ветрового стекла
F17	30А Резерв
F18	Резерв
F19	10А Блок управления системы АБС
F20	15А Звуковой сигнал
F21	20А Дополнительный отопитель
F22	10А Блок управления усилителем рулевого управления
F23	30А Насос омывателя фар
F24	15А Резерв
F25	10А Обмотка реле обогрева ветрового стекла
F26	10А Автоматическая коробка передач
F27	10А Муфта компрессора кондиционера
F28	10А Резерв
F29	10А Система раздельного климат — контроля
F30	3А Блок управления двигателем, блок управления автоматической коробкой передач
F31	10А Система зарядки аккумуляторной батареи
F32	10А Блок управления автоматической коробкой передач, датчик положения селектора
F33	10А Подогрев датчиков концентрации кислорода
F34	10А Форсунки, катушка зажигания
F35	10А Система управления двигателем
F36	10А Блок управления двигателем

Назначение реле

p, blockquote 18,1,0,0,0 —>

R1	Реле включения запрещения запуска
R2	Реле звукового сигнала
R3	Реле фонарей заднего хода
R4	Резерв
R5	Реле системы рециркуляции ОГ (EGR) — для бензиновых двигателей, Реле нагревателя топлива — дизель
R6	Основное реле
R7	Реле обогревателя ветрового стекла
R8	Реле зажигания
R9	Реле омывателя фар
R10	Реле вентилятора отопителя
R11	Реле компрессора кондиционера
R12	Реле электро двигателя вентилятора системы охлаждения, реле свечей накаливания
R13	Реле стартера
R14	Реле вентилятора системы охлаждения, Электрический двигатель вентилятора

Ford Focus 2, расположение блока предохранителей

Перед извлечением предохранителя сначала выключите зажигание, затем вытащите предохранитель из гнезда. Провод предохранителя должен быть виден; если предохранитель перегорел, будет виден обрыв. Заменяйте предохранитель только на предохранитель того же номинала. Никогда не используйте предохранитель с другим номиналом и не наматывайте шнур на контакты (ошибка). Никогда не меняйте предохранитель более одного раза, попытайтесь найти неисправность. Номинал предохранителя напечатан сверху

Обратите внимание, что предохранители также имеют цветовую маркировку для облегчения идентификации номинала предохранителя

Если новый предохранитель перегорает сразу же, прежде чем менять его снова, выясните причину, наиболее распространенной неисправностью является замыкание проводки на массу в результате протирания изоляции. Если предохранитель защищает более одной цепи, проверьте каждую цепь по отдельности, чтобы определить наличие дефекта. Обратитесь к специалистам, имеющим схемы и приборы, они найдут схему. Всегда имейте при себе запасные предохранители всех номиналов, используемых в автомобиле.

Для доступа к салонному блоку предохранителей снимите крышку под бардачком (вещевым ящиком) со стороны пассажира.

повернуть крепеж на 90 °

И сбросьте блок предохранителей

Дополнительные предохранители расположены с левой стороны моторного отсека
