Блоки предохранителей на ГАЗ Соболь
Легкие развозные грузовики семейства ГАЗель начали выпускать на Горьковском автомобильном заводе в 1998 г. Первыми с конвейера сходили базовые цельнометаллические фургоны ГАЗ-2752. В конце 2002 г. состоялся рестайлинг. Модернизированные машины поступили в продажу в 2003 г.
Основная линейка состоит из нескольких модификаций:
- переднеприводного грузовика 2310;
- полноприводной бортовой платформы 4х4 23107;
- минивэна Соболь Баргузин 2217;
- микроавтобуса 22171 и др.
В салоне автомобиля
Добраться до салонного блока предохранителей на Соболе можно так:
- Открыть левую переднюю дверь.
- Осмотреть приборную панель.
- Найти технический лючок перед рулевой колонкой.
- Подцепить снизу и снять крышку.
Вне блока слева от педалей стоит реле, подающее напряжение на прерыватель поворотников.
В моторном отсеке
Поиск модуля с силовыми плавкими вставками в моторном отсеке состоит из нескольких действий:
- Поднять и зафиксировать передний багажник.
- Найти аккумуляторную батарею.
- Открыть пластиковую коробку, которая находится на кронштейне рядом с АКБ.
В глубине подкапотного пространства под дворником установлено несколько электронных переключателей. Отдельно около расширительного бачка стоит омыватель лобового стекла. Под воздухозаборниками расположен электрощиток.
Описание электрической схемы.
Схема электрооборудования автомобилей с двигателями ЗМЗ-4061, ЗМЗ-4063 (панель приборов старого образца):
1 — боковой указатель поворота;
2 — указатель поворота;
3 — фара;
4 — лампа переднего габаритного света;
5 — лампа фары;
6 — выключатель светильников освещения задней части кабины (для автомобилей с двумя рядами сидений);
7 — подкапотная лампа;
8 — светильники освещения задней части кабины (для автомобилей с двумя рядами сидений);
9 — плафон освещения передней части кабины;
10 — плафоны (светильник для ГАЗ-2705 и ГАЗ-27057 с двумя рядами сидений) грузового салона;
11 — реле стартера;
12 — центральный (основной) блок предохранителей в моторном отсеке;
13 — генератор;
14 — стартер;
15 — аккумуляторная батарея;
16 — выключатель аккумуляторной батареи;
17 — кнопка дистанционного выключателя аккумуляторной батареи;
18 — реле-прерыватель сигнализатора стояночного тормоза;
19 — выключатель зажигания;
20 — выключатель сигнализатора стояночного тормоза;
21 — датчик сигнализатора аварийного падения уровня тормозной жидкости;
22 — датчик сигнализатора перегрева охлаждающей жидкости;
23 — датчик указателя температуры охлаждающей жидкости;
24 — датчик указателя давления масла;
25 — датчик сигнализатора аварийного давления масла;
26 — выключатель ламп противотуманного света;
27 — центральный переключатель света;
28 — нижний блок предохранителей;
29 — выключатель электронасоса системы отопления (ГАЗ-33023; -330273);
30 — электронасос системы отопления (ГАЗ-33023; -330273);
31 — электродвигатель стеклоомывателя;
32 — звуковой сигнал;
33 — розетка переносной лампы;
34 — плафон платформы (ГАЗ-3302; -33021; -33027);
35 — зуммер сигнала водителю (ГАЗ-3302, -33021, -33027);
36 — выключатель зумера (ГАЗ-3302, -33021, -33027);
37 — выключатель аварийной световой сигнализации;
38 — реле указателей поворота; 39 — верхний блок предохранителей;
40 — переключатель указателей поворота;
41 — комбинация приборов; 42 — указатель уровня топлива в баке;
43 — сигнализатор резерва топлива в баке;
44 — вольтметр;
45 — спидометр;
46 — счетчик суточного пробега;
47 — сигнализатор указателя поворота (зеленый);
48 — сигнализатор аварийного падения уровня тормозной жидкости и включения стояночного тормоза (красный);
49 — сигнализатор разряда аккумуляторной батареи;
50 — сигнализатор включения блокировки межосевого дифференциала раздаточной коробки для автомобилей типа 4х4 (оранжевый);
51 — сигнализатор перегрева охлаждающей жидкости (красный);
52 — сигнализатор габаритного света, (зеленый);
53 — сигнализатор дальнего света фар (синий);
54 — тахометр;
55 — указатель давления масла;
56 — сигнализатор аварийного давления масла (красный);
57 — указатель температуры охлаждающей жидкости;
58 — выключатель сигнала торможения;
59 — выключатель ламп света заднего хода;
60 — выключатель сигнализатора блокировки межосевого дифференциала (для автомобилей типа 4х4);
61 — датчик указателя уровня топлива;
62 — переключатель электродвигателя дополнительного отопителя и электронасоса системы отопления (для автофургонов с двумя рядами сидений);
63 — резистор электродвигателя дополнительного отопителя;
64 — радиоприемник;
65 — прикуриватель;
66 — переключатель электродвигателя вентилятора отопителя;
67 — электронасос системы отопления (для автофургонов с двумя рядами сидений);
68 — электродвигатель дополнительного отопителя;
69 — электродвигатель отопителя;
70 — резистор электродвигателя отопителя;
71 — реле управления стеклоочистителя;
72 — электродвигатель стеклоочистителя;
73 — переключатель стеклоочистителя;
74 — задний фонарь;
75 — лампа указателя поворота;
76 — лампа габаритного света;
77 — лампа сигнала торможения;
78 — лампа света заднего хода;
79 — лампа противотуманного света;
80 — фонари освещения номерного знака.
8.1. Электрооборудование, проверка цепей, замена плавких предохранителей

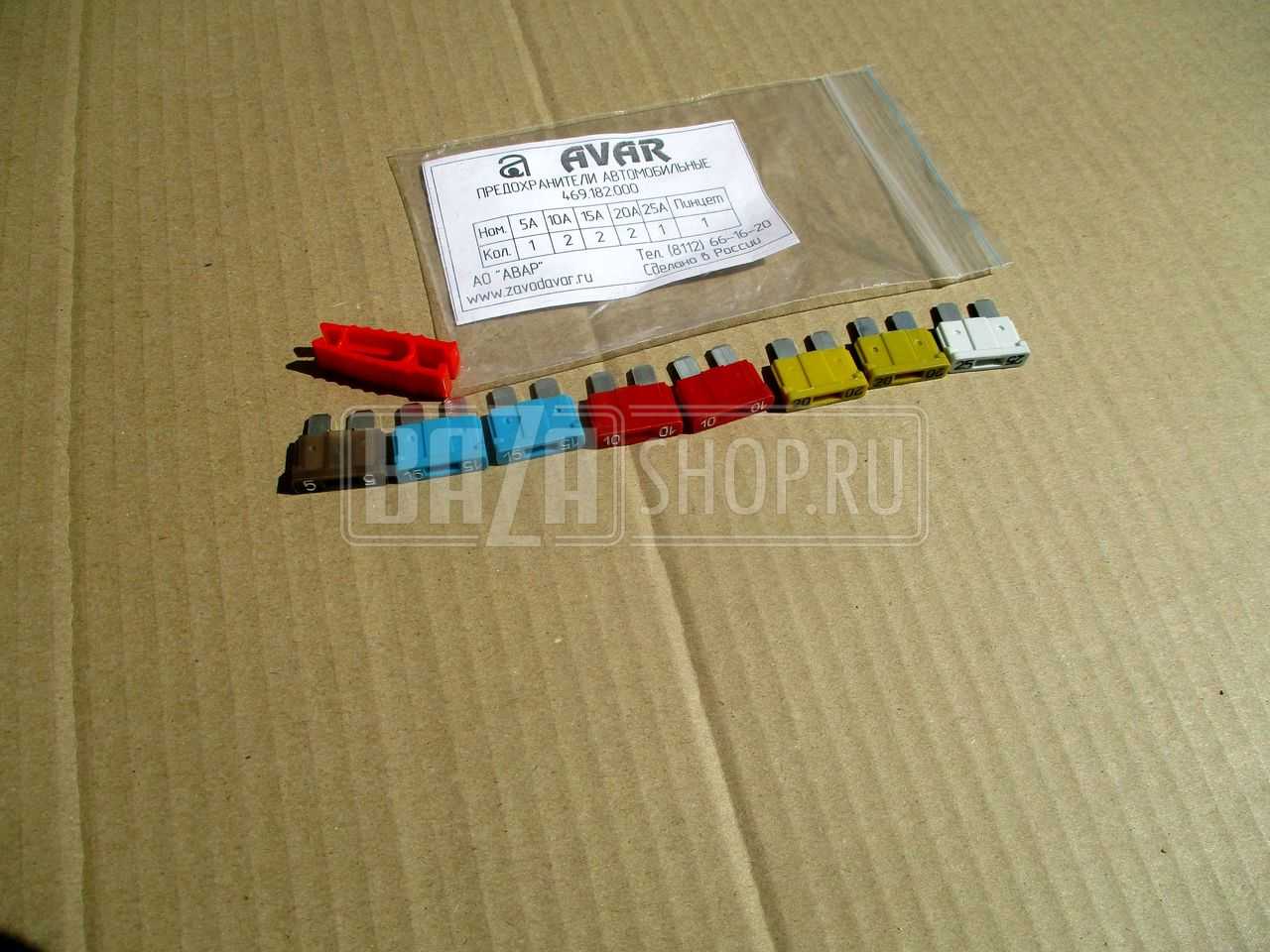

Такое цветовое разделение поможет при замене сгоревшего предохранителя: не нужно будет просматривать каждый, а достаточно лишь взять предохранитель нужного цвета. Предохранители автомобиля ГАЗ с по года выпуска находятся под предохранители на соболь прибора слева, и разделены на верхний и нижний блоки.
В каждом из них находится по 10 предохранителей. Верхний блок включает слева направо защиту цепей:.
Для получения доступа и последующей замены предохранителя, следует снять крышку с блока. Предохранитель, у которого будет на корпусе металлическая полоса разомкнута — вышел из строя. Автомобили ГАЗ, начиная с года выпуска, имеют свой блок предохранителей, количество которых с 10 выросло до Итак, верхний блок слева направо включает предохранители:.
Чтобы добраться до предохранителей, следует влево отжать фиксатор крышки и предохранители на соболь её.
Вынимаем предохранитель, отжав клемму вверху либо внизу. Блок предохранителей, находящийся в моторном отсеке, в автомобилях разного года имеет по 2 плавкие вставки и 4 типа с системой АБС:. Такое построение — разделение блока на верхний и нижний ряды — предохранители на соболь обеспечить защиту от короткого замыкания либо от перепадов напряжения в машине ГАЗ.
Каждый автомобиль производитель снабжает дополнительным набором предохранителей с пинцетом в комплекте. Это необходимо для того, чтобы в случае выхода из строя одной из плавкой вставки, её можно было легко извлечь при помощи. Но перед этой процедурой обязательно нужно отключить аккумуляторную батарею.
А дополнительные блоки-предохранители располагаются на предохранители на соболь, которыйв свою очередь установлен на полке под капотом.
Войти Регистрация.
Запомнить. Забыли пароль? Войти как пользователь. Вы можете войти на предохранители на соболь, если вы зарегистрированы на одном из этих сервисов:. Не заменяйте предохранители перемычками или предохранителями, рассчитанными предохранители на соболь другую силу тока, а также самодельными перемычками. Это может привести к повреждению электрических приборов и даже к пожару. Расчетное значение силы тока в амперах указано на корпусе предохранителя.
Нумерация предохранителей ведется слева направо. Кроме того, предохранители на 8 и 16 А можно различить по ширине металлической полосы. Перейти к содержанию. Search for:. Главная Двигатель Политика конфиденциальности Правообладателям Контакты. Главная » Двигатель. На чтение 11 мин.
Обновлено 18 ноября,
Причины неисправности омывателя
В случае если не работает стеклоомыватель, выявить причину такой неисправности опытному водителю не составит труда, да и новичок после ознакомления с основными сбоями в очистительной системе сможет самостоятельно устранить их.
Механические неисправности
Самой главной причиной, как уже говорилось выше, может быть отсутствие омывающей жидкости, в этом случае нужно всего лишь долить её. Если же она имеется, но не брызгает в зимний период, то возможно она просто замёрзла. В этом случае решение проблемы производится одним из двух вариантов:
- прогреванием мотора;
- пригонкой машины в тёплый гараж.
После оттаивания жидкости система начнёт работать в обычном режиме, но лучше после этого слить воду с бачка и заменить «незамерзайкой».
К другим значимым механическим причинам, по которым не брызгает омыватель лобового стекла, относятся следующие факторы.
- Засорение форсунок. Их выход может быть перекрыт различным мусором: ржавчиной, грязью или мелкими частичками. Чтобы проверить правильность догадки, нужно приостановить подачу рабочей жидкости к форсункам, если дело в них, то подача «незамерзайки» будет нормальной. Решение такой проблемы лежит в замене распылителей.
- Отсоединение шланга. Он может в процессе езды по ухабистым дорогам просто слететь, и тогда подача жидкости будет продолжаться, но форсунка омывателя фар и лобового стекла останется сухой. Иногда это случается в машинах, в которых соединительные штуцеры, располагаются на капоте, тогда при его закрытии происходит передавливание шлангов. В любом случае деформированную или оторванную трубку необходимо заменить и вернуть на место.
Электрические неисправности
После проверки уровня жидкости, чистоты форсунок и шланга, ведущего к ним, может выясниться, что всё это ни при чём, тогда дело в следующих причинах:
- Перегорание предохранителя. Нужно будет найти предохранительный блок и проверить вставку, её можно отыскать по прилагаемой схеме, которая обычно нанесена на крышке или в инструкции по эксплуатации авто. После проверки, если действительно причина в ней, тогда нужно заменить испорченную деталь
- Выход из строя моторчика. Чтобы установить точность догадки, следует подсоединить мультиметр к выводам моторчика и при включении омывателя проверить напряжение. Если показатель напряжения будет в норме, а моторчик остаётся в нерабочем режиме, тогда проблема заключена в нём. Установить какой моторчик вышел из строя можно путём исключения, переставив клеммы насоса с ветрового стекла на задний его аналог.
- Неисправность выключателя омывателя. Он обычно располагается на руле. Если после проверки напряжения, оно отсутствует, а замена моторчика новым агрегатом не помогла, тогда выходит, что не работает выключатель или реле омывателя лобового стекла. Точно диагностировать поломку сможет только опытный автоэлектрик.
- Окисление клемм насоса. Они могут в процессе работы не только окисляться, но и полностью отваливаться, из-за чего моторчик перестаёт качать жидкость, чтобы вернуть всё в рабочее состояние необходимо зачистить окислённые клеммы или заменить их новыми.
Как отремонтировать прикуриватель
Выносной патрон не ремонтопригоден, он технологически изготовлен как неразъемная деталь. Проверить его работоспособность можно электрическим тестером. Отсутствие цепи между корпусом и центральным гнездом свидетельствует о перегорании спирали накаливания, следует заменить деталь целиком.
Найти причину неисправности розетки несложно, это технически простое устройство.
Если после включения электропитания устройство не вернулось в рабочее состояние, следует искать замыкание в цепи или обрыв проводов.
Проверяют предохранитель еще раз:
- Элемент снова перегорел — цепь замкнута. Осматривают провода цепи устройства на предмет нарушения изоляции и закорачивания на корпус авто вследствие вибрации. Устраняют неисправность — изолируют или заменяют поврежденный участок новым проводом.
- Предохранитель исправен — цепь отсутствует. Проверяют провода на возможное переламывание, осматривают контактные места на предмет окисления, обгорания. Очищают окислы, подгибают контакты, зачищают и обжимают места скруток, надежно изолируют участки, на которых произведен ремонт.
- С помощью фонарика осматривают розетку внутри — обугливание контактных биметаллических лепестков или центрального штыревого контакта свидетельствует о непригодности детали для эксплуатации, следует ее заменить на новую.
Как заменить и на какой именно
Когда не работает прикуриватель Газель Некст и в связи с этим возникла необходимость замены устройства, нужно демонтировать нерабочую розетку из штатного места:
- отключают массу аккумуляторной батареи;
- прижав плоской отверткой лепестки под облицовкой, извлекают вместе с проводами гнездо розетки;
- снимают трехконтактную «фишку» электропитания;
- подключают новое устройство и вдавливают его на штатное место до щелчка лепестков-фиксаторов.
Автомагазины предлагают розетки различных конструктивных видов и типов подключения электропитания. Чтобы не ошибиться с выбором, необходимо взять неработающую деталь с собой и выбирать новое устройство так, чтобы оно подошло по размеру и типу разъема электропитания.
- Не работает прикуриватель Гранта
- Предохранитель прикуривателя ФФ2
- Замена прикуривателя Калина
- Замена прикуривателя ВАЗ 2112
Блоки под капотом
Блок предохранителей
Находится справа, около аккумулятора и состоит из плавких вставок.
Автомобилей с ABS (БПР-4)
- 60А Световая цепь и плюсовая цепь генератора
- 40А АБС
- 25А АБС
- 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной, АБС и цепи стартера
Автомобили без ABS (БПР-2)
- 90А Световая цепь и плюсовая цепь генератора
- 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера
Цепь стартера рассчитана на большой кратковременный ток, поэтому предохранителя в цепи нет.
Блок с реле
Обозначение
| 1 | Главное реле |
| 2 | Реле электромагнитной муфты включения вентилятора системы охлаждения |
| 3 | Реле топливного насоса |
| 4 | Реле стартера |
Электро щиток
Старого образца
Расшифровка
| 651.3747 | Реле стартера 651.3747 |
| Б116.3705 | Катушка зажигания Б116 |
| 1412-3733 | Блок управления ЭПХХ 1412.3733 |
| 13.3734-01 | Коммутатор транзисторный 13.3734-01 |
| 13.3702-01 | Регулятор напряжения 13.3702-01 |
| 1902.3741 | Клапан электромагнитный (1902.3741000) |
Нового образца
Подойдет для двигатель Chrysler 2,4 L DОНС
Назначение элементов
| 15 | Реле 85.3747 |
| 16 | Реле осушителя 90.3747-10 |
| 17 | Реле 113.3747-10 |
| 19 | Блок управления МИКАС 11СR |
Блоки предохранителей на Соболь ГАЗ-2310, ГАЗ-23107 4х4, ГАЗ-231073 4х4, ГАЗ-2752, ГАЗ-27527 4х4, ГАЗ-22174, ГАЗ-2217, ГАЗ-22177 4х4, ГАЗ-22171, ГАЗ-221717 4х4, номиналы и защищаемые цепи.
В блоке силовых предохранителей БПР-2:
— Плавкая вставка на 90А защищает цепь генератора и световую цепь автомобиля. — Плавкая вставка на 60А защищает общую плюсовую цепь автомобиля, кроме световой, цепи стартера и цепи генератора.
В блоке силовых предохранителей БПР-4:
— Плавкая вставка на 90А защищает световую цепь автомобиля, плюсовую цепь генератора и цепь кондиционера. — Плавкие вставки на 40А и 25А защищают силовые цепи АБС. — Левая вставка на 90 А защищает общую плюсовую цепь автомобиля, кроме световой, генераторной, АБС, цепи стартера и кондиционера.
Слева в панели приборов автомобилей Соболь ГАЗ-2310, ГАЗ-23107 4х4, ГАЗ-231073 4х4, ГАЗ-2752, ГАЗ-27527 4х4, ГАЗ-22174, ГАЗ-2217, ГАЗ-22177 4х4, ГАЗ-22171, ГАЗ-221717 4х4, под крышкой расположен блок реле и предохранителей.
Предохранители верхнего ряда защищают цепи:
1. 10А − габаритного света левого борта, сигнализатора габаритных огней. 2. 10А − габаритного света правого борта, подсветки приборов, переключателей, розеток. 3. 15А − ближнего света левой фары, сигнализатора ближнего света. 4. 15А − ближнего света правой фары. 5. 15А − дальнего света левой фары, сигнализатора дальнего света. 6. 15А − дальнего света правой фары. 7. 5А − задних противотуманных огней. 8. 10А − указателей поворота. 9. 15А − аварийной световой сигнализации. 10. 10А − сигналов торможения. 11. 20А − передних противотуманных фар. 12. 15А − блокируемых дифференциалов заднего и переднего мостов.
Предохранители нижнего ряда защищают цепи:
1. 10А − комбинации приборов, датчика скорости, света заднего хода, пульта управления отопительно-вентиляционной и климатической установки, электрокрана системы отопления, обмотки реле электронасоса системы отопления (автомобили ГАЗ-2217, ГАЗ-22177 4х4 и ГАЗ-2752 с двумя рядами сидений), блокировки дифференциала. 2. 10А − антиблокировочной системы тормозов. 3. 20А − стеклоочистителя, стеклоомывателя. 4. 5А − модуля управления светотехникой. 5. 5А − электропривода зеркал. 6. 15А − дополнительного отопителя (автомобили ГАЗ-2217, ГАЗ-22177 4х4 и ГАЗ-2752 с двумя рядами сидений). 7. 25А − отопителя. 8. 20А − электростеклоподъемников. 9. 20А − звуковых сигналов, прикуривателя, розетки. 10. 15А − плафона кабины, плафона грузового салона, подкапотного фонаря, плафонов освещения пассажирского салона и плафона освещения подножки (автомобили ГАЗ-2217), обогрева зеркал. 11. 10А − магнитолы, центрального замка. 12. − резерв.
В верхней части блока расположена колодка предохранителей, защищающая цепи:
1. 15А − системы управления двигателем (клемма 15/1 выключателя зажигания). 2. 20А − системы управления двигателем. 3. 15А − реле топливного насоса. 4. 5А − блока управления двигателем, колодки диагностики.. 5. 10А − электронасоса отопителя (автомобили ГАЗ-2217, ГАЗ-22177 4х4 и ГАЗ-2752 с двумя рядами сидений), муфты компрессора кондиционера.
При возникновении неисправностей в системе электрооборудования в первую очередь необходимо проверить состояние плавких предохранителей и заменить неисправные. Повторное срабатывание предохранителя свидетельствует о неисправности в электрической цепи. В блоке предохранителей установлены запасные предохранители. Для извлечения неисправного предохранителя используйте пинцет, имеющийся в составе блока предохранителей.
На Соболь 4х4 ГАЗ-23107, ГАЗ-27527 и Соболь 4х2 ГАЗ-2217, ГАЗ-22171, ГАЗ-2310, ГАЗ-2752 с дизельным двигателем Cummins ISF2.8s3129T Евро-3 и Cummins ISF2.8s4129Р Евро-4 под капотом справа находится блок предохранителей БПР-4 с четырьмя плавкими вставками.
Электропроводка и предохранители
Предохранители газель бизнес
При повреждении изоляции провода могут непосредственно касаться корпуса автомобиля, вызывая короткие замыкания, приводящие к перегоранию предохранителей, к обгоранию изоляции и даже к пожару.
Для удобства монтажа и защиты от механических повреждений провода оплетаются скрепляющей оплеткой в жгуты.
Техническое обслуживание
При осмотрах автомобиля следует тщательно проверить состояние изоляции проводов, предупреждая их повреждения (перетирание об острые кромки, излишнее провисание и т.п.)
Особое внимание должно уделяться чистоте и надежности присоединения проводов к выводам приборов электрооборудования. Провода даже с незначительным повреждением изоляции необходимо обмотать изоляционной лентой. Слабо затянутые или загрязненные и окислившиеся выводы зачистить и подтянуть
Необходимо тщательно следить за тем, чтобы на поверхность проводов не попали масло и бензин, так как они разрушают изоляцию и сокращают срок службы проводов
Слабо затянутые или загрязненные и окислившиеся выводы зачистить и подтянуть. Необходимо тщательно следить за тем, чтобы на поверхность проводов не попали масло и бензин, так как они разрушают изоляцию и сокращают срок службы проводов.
ᐅ Схема предохранителей и реле Газель / Соболь (2003-2010)
Модельный год автомобиля
1994-2003
2003-2010
2010-н.в.
2013-н.в. (Газель Next)
Блок предохранителей в салоне
| № | А | Назначение |
| Верхний блок предохранителей | ||
| F1 | 25 | Система управления двигателем (ЗМЗ-40522, УМЗ-4216) |
| F2 | 15 | Аварийная световая сигнализация |
| F3 | 15 | Выключатель «массы» (на автобусах), магнитола |
| F4 | 10 | Электродвигатели очистителя и омывателя ветрового стекла, правый ряд плафонов освещения салона автобуса |
| F5 | 10 | Реле фар, АБС (для автобусов) |
| F6 | 10 | Сигналы торможения |
| F7 | 20 | Звуковые сигналы, прикуриватель |
| F8 | 20 | Электродвигатель отопителя, электронасос дополнительного отопителя |
| F9 | 15 | Электродвигатель дополнительного отопителя |
| F10 | 10 | Комбинация приборов, свет заднего хода, датчик скорости, прерыватель сигнализатора стояночного тормоза, реле стеклоочистителя |
| F11 | 5 | Датчик концентрации кислорода (ЗМЗ-40522, УМЗ-4216) |
| F12 | 15 | Система управления двигателем и топливный насос |
| F13 | 10 | Указатели поворота |
| Нижний блок предохранителей | ||
| F1 | 25 | Резерв |
| F2 | 15 | Дальний свет правой фары, сигнализатор дальнего света |
| F3 | 15 | Дальний свет левой фары |
| F4 | 10 | Ближний свет правой фары |
| F5 | 10 | Ближний свет левой фары |
| F6 | 10 | Противотуманные фонари, сигнализатор противотуманных фонарей |
| F7 | 20 | Резерв |
| F8 | 20 | Резерв |
| F9 | 15 | Плафон кабины, плафон (или плафоны на автомобилях ГАЗ-2705, -27057 с одним рядом сидений) грузового салона, плафон освещения подножки автобуса, подкапотный фонарь, левый ряд плафонов освещения пассажирского салона автобуса |
| F10 | 10 | Подсветка приборов, переключателей и прикуривателя |
| F11 | 5 | Резерв |
| F12 | 15 | Габаритный свет с правого борта, корректор фар, плафон освещения вещевого ящика |
| F13 | 10 | Габаритный свет с левого борта, сигнализатор габаритного света, фонарь освещения номерного знака |
Автомобилей с ABS (БПР-4)
| № | А | Назначение |
| F1 | 60 | Световая цепь и плюсовая цепь генератора |
| F2 | 40 | ABS |
| F3 | 25 | ABS |
| F4 | 90 | Общая плюсовая цепь автомобиля, кроме световой, генераторной, АБС и цепи стартера |
Автомобили без ABS (БПР-2)
| № | А | Назначение |
| F1 | 90 | Световая цепь и плюсовая цепь генератора |
| F2 | 60 | Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера |
Реле в моторном отсеке
| № | Назначение |
| 1 | Главное реле |
| 2 | Реле электромагнитной муфты включения вентилятора системы охлаждения |
| 3 | Реле топливного насоса |
| 4 | Реле стартера |
Щиток моторного отсека (двигатель Chrysler 2,4 L DОНС)
| № | Наименование запчасти |
| 15 | Реле 85. 3747 |
| 16 | Реле осушителя 90.3747-10 |
| 17 | Реле 113.3747-10 |
| 19 | Блок управления МИКАС 11СR |
Расшифровка предохранителей для Газели Некст: за что отвечают?
Отечественный производитель постарался облегчить жизнь механикам на заводах и СТО – все предохранители для Газели Некст имеют последовательную маркировку. Чтобы узнать функциональное местоположение или назначение любого защитного элемента достаточно сверить индекс детали с данными из нижестоящей таблицы.
| Индекс/ маркировочный номер детали | Функциональное предназначение предохранителя |
| F1 | Предохранитель отвечает за работу стеклоочистителей, а также омывателя ветрового стекла и фар при наличии данных функций в комплектации |
| F2 | Элемент защищает от перенапряжения приборную панель и интерьерную подсветку, часто через данную деталь подключают дополнительное салонное освещение |
| F3 | Деталь отвечает только за работу электроприводов зеркал заднего вида |
| F4 | Деталь отвечает только за работу стеклоподъемников |
| F5 | Предохранитель предназначен для защиты от перенапряжения модуль обогрев зеркал заднего обзора |
| F6 | Предохранитель предназначен для защиты от перенапряжения системы обогрева сидений в салоне (при наличии данной опции в комплектации, в остальных случаях – разъем является резервным) |
| F7 | Элемент отвечает за дополнительный отопитель салона при его наличии |
| F8 | Резервный порт, предназначенный для защиты от перенапряжения дополнительного оборудования не входящего в комплектацию авто |
| F9 | Деталь отвечает за цепь блокиратора дифференциала |
| F10 | Через данную деталь происходит подключение в общую цепь розетки 12 В для второго ряда сидений |
| F11 | Резервный порт, предназначенный для защиты от перенапряжения дополнительного оборудования не входящего в комплектацию авто |
| F12 | Резервный порт, предназначенный для защиты от перенапряжения дополнительного оборудования не входящего в комплектацию авто |
| F13 | Необходим для работы ламп ДХО |
| F14 | Необходим для работы задних противотуманных фонарей |
| F15 | Необходим для работы аварийного освещения и поворотов |
| F16 | Контролирует приборную панель и датчик скорости Газели Некст |
| F17 | Отвечает за работоспособность электронного блока управления двигателем |
| F18 | Необходим для работы модуля антиблокировки колес при торможении |
| F19 | Требуется для подключения в общую цепь прикуривателя в салоне |
| F20 | Дополнительный элемент для работу аварийной световой сигнализации, иногда является резервным |
| F21 | Элемент отвечает за салонное освещение |
| F22 | Необходим для работы интерьерной подсветки, иногда является резервным |
| F23 | Предназначен для защиты от перенапряжения центрального замка и аудиосистемы |
| F24 | Защита цепи предпускового обогревателя силового агрегата и диагностического разъема |
В этом нет ничего страшного, однако для простоты обслуживания ремонтируется размещать предохранители правильно – в противном случае при подключении дополнительного оборудования придется прозванивать и отмечать каждый предохранитель в блоке.
Схема блоков предохранителей и реле на Соболе с расшифровкой
На Соболе используются предохранители ножевого типа.
Их составными частями являются:
- плавкий элемент;
- полупрозрачный пластмассовый корпус;
- металлические контакты.
Автомобильные предохранители выполняют следующие функции:
- предохраняют электроприборы и электронные компоненты от повреждений при коротком замыкании или повышении напряжения в бортовой сети;
- защищают пассажиров и водителя от удара электрическим током при нарушении изоляции проводов или пробое на корпус.
- не допускают распространения аварийной ситуации на другое оборудование.
Салонные блоки
В салонном блоке старого типа стоят перемычки, подсоединенные к следующим устройствам:
- прикуривателю;
- нагнетателю печки;
- звуковому сигналу;
- указателям поворота;
- стеклоочистителям;
- противотуманным фарам;
- головному освещению;
- фонарям заднего хода;
- подсветке площадки с номерным знаком;
- аварийным огням;
- освещению подножки и т.д.
Схему и распиновку можно посмотреть далее:
Блок нового образца состоит из предохранителей, обеспечивающих защиту такому электрооборудованию:
- габаритам;
- БУ двигателем;
- корректору фар;
- магнитоле;
- топливному насосу;
- ближнему и дальнему свету;
- подсветке приборного щитка в салоне;
- подсветке бардачка;
- светильнику под капотом;
- стоп-сигналам;
- аварийке;
- дополнительному отопителю;
- датчику скорости;
- плафону в кабине и др.
Посмотреть полный список и расположение элементов в модуле можно ниже:
Подкапотное пространство
Под капотом находятся силовые плавкие вставки, подсоединенные к нескольким мощным потребителям:
- генератору;
- АБС;
- цепям освещения;
- стартеру;
- положительному полюсу бортовой сети.
Далее представлены внешний вид блоков и описание находящихся в них элементов.
С антиблокировочной системой тормозов:
Без ABS:
Блоки реле
Под стеклоочистителями находятся электронные коммутаторы, подающие напряжение к таким электроприборам:
- бензонасосу;
- катушке стартера;
- вентилятору вискомуфты системы охлаждения.
Электрощиток
В зависимости от года выпуска в электрический щиток установили такие приборы и узлы Соболя:
- катушку зажигания;
- БУ экономайзером принудительного холостого хода;
- транзисторный коммутатор;
- электромагнитный клапан;
- ЭБУ МИКАС;
- несколько реле.
Ниже представлены схемы и перечень элементов блока.
Старого образца:
Нового типа, в т.ч. для двигателя Chrysler 2,4 DОНС:
Если водитель решил заменить предохранители на Соболе самостоятельно, он должен обезопасить себя во время работы:
- Припарковать машину на ровной площадке.
- Заглушить двигатель.
- Поставить автомобиль на ручник.
- Заблокировать колеса антиоткатными вкладышами.
- Отключить электрооборудование.
- Снять провода с клемм аккумулятора.
Далее можно приступать к замене плавкой вставки:
- Определить по схеме, где находится сгоревшая деталь.
- Открыть установочный бокс.
- Вынуть диэлектрическими щипцами предохранитель из гнезда.
- Убедиться в том, что он сгорел, визуально или прозвонить его тестером.
- Поставить новую калиброванную перемычку подходящего номинала.
Если вставка снова перегорела, потребуется установить и устранить причину неисправности. Если самому это сделать не удалось, надо обратиться к автоэлектрику.
