Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели
Так выглядит блок предохранителей нового образца
Конструктивные отличия модификации класса Газелей, исходя из различных систем защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Смотрите в видео как установить новый блок предохранителей.
Автомобили с бензиновым двигателем карбюраторного типа
- Машины выпуска до 2003 года:
- комплектовались модулями электропредохранителей старого образца с предохранителями цилиндрического типа номиналом 8 и 16А;
- управляющие реле установлены отдельно от монтажного блока;
- подкапотный блок (БПР-2) имеет силовые электропредохранители 40А для световой цепи и 60А для общего плюса.
- Модели 2003-2010 года выпуска:
- устанавливались блоки нового образца с пластиковыми предохранителями с порогом защиты 5, 10, 15, 20 и 25А в зависимости от оборудования;
- реле управления также расположены независимо от блока;
- силовой предохраняющий модуль может быть различным:
- БПР-2 с защитой в 90А для световой и генераторной цепи и 60А для общего плюса.
- БПР-4 для автомобилей с предустановленной антиблокировочной системой и дополнительными электропредохранителями на 25 и 40А.
Автомобили с бензиновым двигателем инжекторного типа
- Основные предохранители пластикового типа 25, 10, 15, 20 и 5А для различных цепей объединены в единый монтажный модуль, расположенный в кабине.
- Основные управляющие реле входят в состав блока.
Так выглядят управляющие реле для автомобиля Газель
Процесс установки защитных реле
Автомобили с дизельным двигателем
- Установлен основной предохраняющий модуль, аналогичный инжекторным автомобилям, с дополнительными электропредохранителями в 5А для системы управления двигателем.
- Измененный подкапотный блок, в том числе защищаемые цепи:
- система подогрева воздуха с защитой 125А;
Схематическое устройство системы подогрева воздуха в газели
Схема с размерами автомобильного предохранителя
Разнообразие заводских комплектаций автомобилей Газель, как по предустановленному двигателю, так и по дополнительному оборудованию, множественность их комбинаций приводит, в свою очередь, к различиям в системе электрозащиты и устройстве монтажного блока.
Двухуровневое построение предохранительного контура обеспечивает надежный заслон бортовых приборов, как от короткого замыкания сети машины, так и от перепадов напряжения, обеспечивая тем самым их безотказную работу.
Газель — общее обозначение серии грузовых (Газ 3302), грузопассажирских (Газель 2705) и пассажирских микроавтобусов (ГАЗ-2217 «Соболь»). Наибольшей популярностью пользуется Газель 3302 с бензиновыми двигателями ЗМЗ 402, ЗМЗ 405, ЗМЗ 406. Годы выпуска 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. Поле этого модель прошла рестайлинг и обновленная производилась в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. В данной статье вы найдёте описание предохранителей и реле Газ 3302 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с электросхемой ГАЗел 3302.
Назначение предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля
№ — А — Защищаемая цепь
- F1 – 20 – Стеклоочиститель, стеклоомыватель
- F2 – 10 – Модуль управления светотехникой, подсветка приборов
- F3 – 5 – Электропривод зеркал
- F4 – 25 – Электропривод стеклоподъемников
- F5 – 10 – Обогрев наружных зеркал
- F6 – 10 – Обогрев сиденья водителя
- F7 – 15 – Дополнительный отопитель
- F8, F11, F12 – Резерв
- F9 – 10 – Блокируемый дифференциал
- F10 – 15 – Розетка второго ряда сидений
- F13 – 7,5 – Лампы дневных ходовых огней
- F14 – 5 – Лампы задних противотуманных фонарей
- F15 – 10 – Указатели поворотов
- F16 – 7,5 – Комбинация приборов, датчик скорости, пульт отопителя
- F17 – 5 – Система управления двигателем
- F18 – 5 – Антиблокировочная система тормозов
- F19 – 20 – Прикуриватель, розетка
- F20 – 15 – Аварийная световая сигнализация
- F21 – 15 – Модуль управления светотехникой, подсветка
- F22 – 10 – Внутреннее освещение
- F23 –15 – Центральный замок, аудиосистема
- F24 – 5 – Комбинация приборов, диагностический разъем, пульт управления предпусковым обогревателем
Реле
- K1 — Стеклоочиститель
- K2 — Отопитель
- K3 — Силовая цепь выключателя приборов и стартера
- K4 — Догреватель охлаждающей жидкости
Часть предохранителей и реле находится в монтажном блоке в моторном отсеке
Номера предохранителей и реле в монтажном блоке моторного отсека
Назначение реле и предохранителей в монтажном блоке, расположенном в моторном отсеке
№ — А — Защищаемая цепь
- F1 — 15 — Обмотка реле противотуманных фар
- F2 — 10 — Стоп сигналы
- F3 — 20 — Обмотка реле звуковых сигналов
- F4 — 25 — Обмотка реле подогревателя топлива
- F5 — 25 — Догреватель охлаждающей жидкости
- F6 — 25 — Выключатель приборов и стартера
- F7 — 25 — Антиблокировочная система (ABS)
- F8 — Резерв
- F9 — 10 Ближний свет (левая фара)
- F10 — 10 Ближний свет (правая фара)
- F11 — 10 — Дальний свет (левая фара)
- F12 — 10 — Дальний свет (правая фара)
- F13 — 10 — Лампы габаритов (левая сторона)
- F14 — 10 — Лампы габаритов (правая сторона)
- F15 — 10 — Лампы фонарей заднего хода
- F16 — Резерв
- F17 — 15 — Отопитель
- F18 — 25 — Антиблокировочная система (ABS)
- F19 — резерв
Реле
- K1 — Реле стартера
- K2 — Реле подогревателя топлива
- K3 — Реле возврата щеток в исходное положение
- K4 — Реле ближнего света фар
- K5 — Реле дальнего света фар
- K6 — Реле противотуманных фар
- K7 — Реле звуковых сигналов
- K8 — Реле блокировки стартера
Для доступа к монтажному блоку в моторном отсеке:
Отжимаем фиксатор крышки в направлении стрелки
Снимаем крышку
Прежде чем заменить перегоревший предохранитель, нужно выяснить причину перегорания предохранителя или реле.
Замена реле-прерывателя указателя поворотов
Потребуются инструменты: торцовая головка на 19, шлицевая и крестовая отвертки.
Снимаем рулевое колесо
Снимаем левый подрулевой переключатель (статья – Замена подрулевых переключателей Газель Некст)
Извлекаем реле из основания переключателя, легко покачивая корпус реле из стороны в сторону
Устанавливаем реле и все детали в обратной последовательности.
Предохранители и реле Газель 3302 2705
Рассмотрены автомобили Газель 3302 (Газ 3302), Газель 2705 (Газ 2705) с блоками предохранителей старого и нового образца, оборудованные двигателями ЗМЗ 402, ЗМЗ 405 и ЗМЗ 406 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.
предохранители газель инжектор, карбюратор.
Блок предохранителей старого образца находится слева под панелью приборов.
Схема расположения предохранителей в блоке газ 3302 (газель 3302) и Газель 2705 (Газ 2705) старого образца.
расшифровка.
| № | Сила тока, А | Назначение |
| Предохранители верхнего блока | ||
| 1 | 16 | Электродвигатель отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений) |
| 2 | 8 | Резерв для электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений) |
| 3 | 8 | Указатели поворота |
| 4 | 8 | Комбинация приборов, выключатель контрольной лампы включения стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода в задних фонарях, контрольная лампа диагностики (двигатели семейства ЗМЗ-406) |
| 5 | 8 | Аварийная сигнализация |
| 6 | 8 | Зуммер и плафон освещения бортовой платформы, лампы стоп-сигналов |
| 7 | 8 | радиооборудование |
| 8 | 8 | Электродвигатели очистителя и омывателя ветрового стекла |
| 9 | 16 | прикуриватель, звуковой сигнал, розетки переносной лампы |
| 10 | 16 | Резерв |
| Предохранители нижнего блока | ||
| 1 | 16 | резерв |
| 2 | 8 | Плафон освещения кабины, подкапотная лампа, плафон освещения грузового салона |
| 3 | 8 | лампы подсветки комбинации приборов |
| 4 | 8 | Задние противотуманные фонари |
| 5 | 8 | Лампы правого переднего и левого заднего габаритных огней, фонари освещения номерного знака, контрольная лампа включения габаритного огня |
| 6 | 8 | Лампы левого переднего и правого заднего габаритных огней |
| 7 | 8 | ближний свет левой фары |
| 8 | 8 | Ближний свет правой фары, электрокорректор света фар |
| 9 | 16 | дальний свет левой фары, контрольная лампа включения дальнего света фар |
| 10 | 16 | Дальний свет правой фары |
Блок предохранителей нового образца газ 3302 (газель 3302) и Газель 2705 (Газ 2705).
Расположен слева под крышкой панели приборов.
Для доступа к предохранителям отожмите фиксатор и снимите крышку блока.
схема расположения предохранителей в блоке нового образца.
назначение предохранителей.
| Предохранители верхнего блока | ||
| № | Сила тока, А | расшифровка |
| 1 | 25 | система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524) |
| 2 | 15 | Аварийная сигнализация |
| 3 | 15 | Радиооборудование, выключатель «массы» (автомобили ГАЗ-3221 и модификации) |
| 4 | 10 | Электродвигатели очистителя и омывателя ветрового стекла |
| 5 | 10 | Реле включения ближнего света фар, антиблокировочная система тормозов (ABS) |
| 6 | 10 | Стоп-сигналы |
| 7 | 20 | прикуриватель, звуковые сигналы |
| 8 | 20 | Реле звуковых сигналов, комбинация приборов, часы |
| 9 | 15 | Электродвигатель дополнительного отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений) |
| 10 | 10 | Комбинация приборов, лампы света заднего хода, датчик скорости, реле стеклоочистителя |
| 11 | 5 | датчик концентрации кислорода (двигатели ЗМЗ-40522, ЗМЗ-40524) |
| 12 | 15 | Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524) |
| 13 | 10 | указатели поворота |
| Предохранители нижнего блока | ||
| 1 | 25 | резерв |
| 2 | 15 | Дальний свет правой фары, контрольная лампа включения дальнего света фар |
| 3 | 15 | дальний свет левой фары |
| 4 | 10 | Ближний свет правой фары |
| 5 | 10 | ближний свет левой фары |
| 6 | 10 | Лампы заднего противотуманного света, контрольная лампа включения противотуманного света |
| 7 | 20 | резерв |
| 8 | 20 | То же |
| 9 | 15 | Плафон кабины, плафон грузового салона, плафон освещения подножки автобуса, подкапотная лампа, плафоны освещения пассажирского салона автобусов |
| 10 | 10 | Лампы подсветки комбинации приборов, переключателей, прикуривателя |
| 11 | 5 | резерв |
| 12 | 15 | Лампы правого габаритного огня, корректора света фар, плафона освещения вещевого ящика |
| 13 | 10 | Лампы левого габаритного огня, сигнальная лампа включения габаритного огня, фонари освещения номерного знака |
Блок предохранителей в моторном отсеке газ 3302 (газель 3302) и Газель 2705 (Газ 2705).
На кронштейне полки для крепления аккумуляторной батареи под капотом установлен дополнительный блок предохранителей.
блок старого вида.

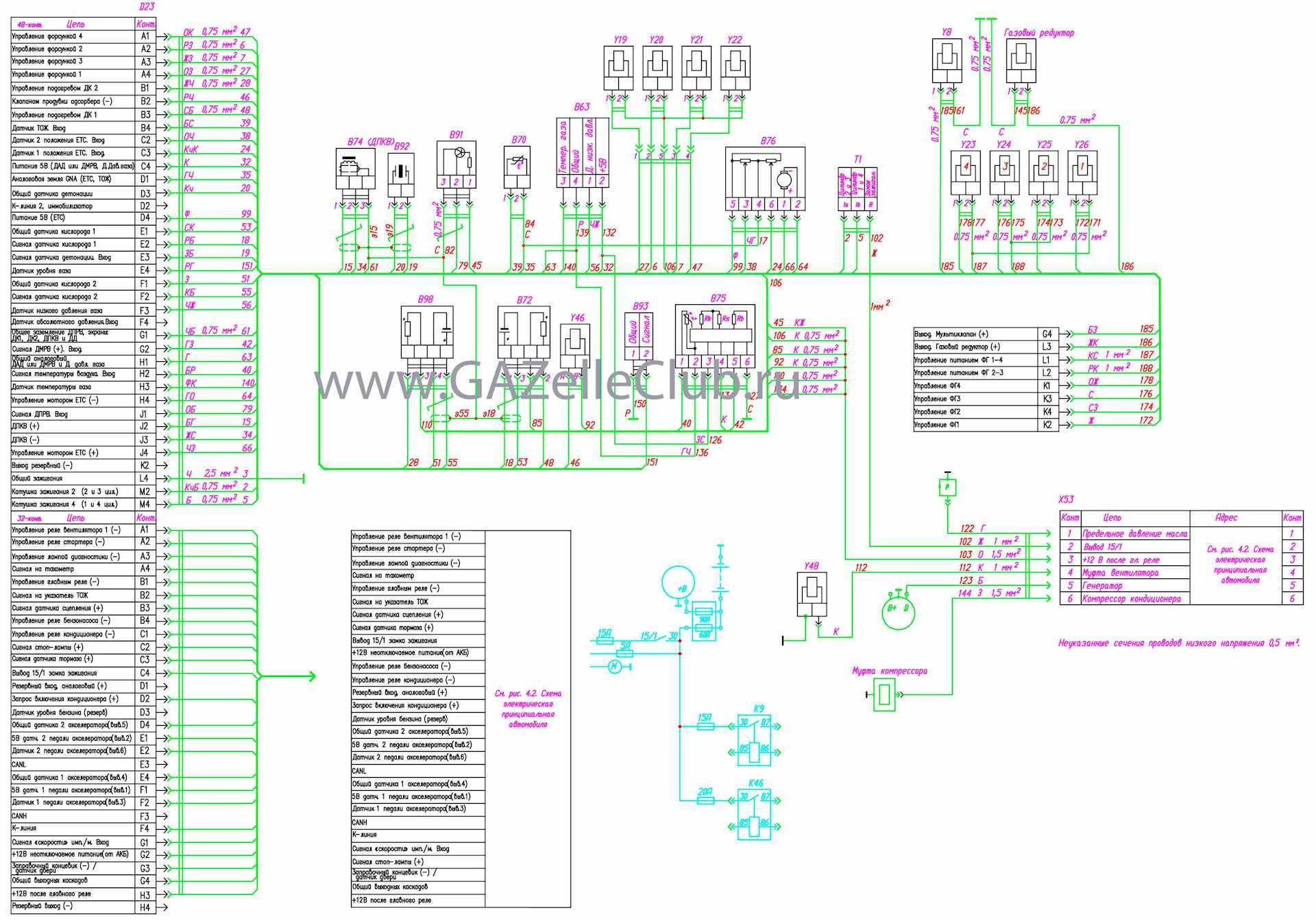

Схема соединения жгута проводов системы управления двигателем ГАЗель-Бизнес
С года АБС стала базовой комплектацией микроавтобусов, предназначенных для перевозки пассажиров.
Хотя стоит немного остановится на этом.
По статистике, среди всех моделей преобладают модификации семейства ГАЗ, как бортовые, так и спецкузова на шасси.
Но вот что заметил. Он обеспечивает подачу дополнительного воздуха в цилиндры при закрытой дроссельной заслонке. Совет: при обнаружении неисправности и последующем ремонте следует применять только ту электрическую схему, которая соответствует данной модификации автомобиля семейства Газель. Дизельная Газель Заводская схема электропроводки Газель С появлением в линейке силовых агрегатов давно ожидаемых дизельных двигателей, в частности, мотора марки Cummins производства США, видоизменилась и схема электрооборудования.
Ещё одно существенное отличие это наличие блока реле и предохранителей. Поему так не знаю.
Тоже самое касается в принципе и катушек. Одно с колодки замка зажигания через кнопку, чтобы исключить потери в замке там они тоже есть! Надеемся, что представленная в статье схема проводки Газель Бизнес поможет вам в обслуживании автомобиля.

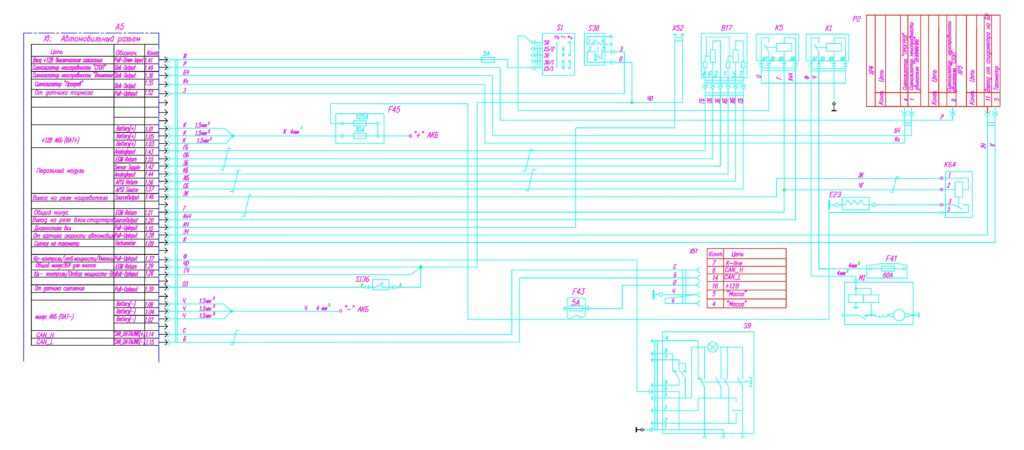

Дизельная Газель Заводская схема электропроводки Газель С появлением в линейке силовых агрегатов давно ожидаемых дизельных двигателей, в частности, мотора марки Cummins производства США, видоизменилась и схема электрооборудования. Одно с колодки замка зажигания через кнопку, чтобы исключить потери в замке там они тоже есть! Расчет длительности и фазы впрыска ведется блоком управления на основе базовых данных по топливоподаче при различных режимах работы двигателя в зависимости от частоты вращения коленчатого вала и разряжения в , характеризующего нагрузку двигателя , заложенных в память блока управления. Выводы: как видно из данной статьи, большое число модификаций, которым подвергалось семейство автомобилей. Бортовые версии пришлись по душе многим российским предпринимателям Например: Рулевой механизм ZF вместе с гидроусилителем; Сцепление и амортизаторы Sachs; Главный тормозной цилиндр Boschи вакуумный усилитель тормозов; Бампера от компании Magna; Модернизированный под Евро 3 силовой агрегат УМЗ ; Доработанные и улучшенные генератор и стартер.
Стоит бортовик — показывает напругу Следующее отличие, это несколько усложнённая схема включения отопителя. Она оказалась более удачной в плане надежности и функциональности, поскольку на машину устанавливали узлы и детали солидных зарубежных компаний фирм. Если сравнить схема Газель бизнес со схемами предыдущих моделей, то больших изменений не мы не увидим.
Газель: УМЗ 4126 ошибка датчика ОЖ
Блок предохранителей в моторном отсеке Газ 3302 (Газель 3302) и Газ 2705 (Газель 2705).
Блок предохранителей, находящийся в моторном отсеке, в автомобилях разного года имеет по 2 плавкие вставки и 4 типа с системой АБС:
- ГАЗ 2705 и 3302 старого образца имеют предохранители на 30 А (защита цепи осветительных приборов) и 60 А (защита всех других цепей, кроме освещения и стартера);
- ГАЗ 2705 и 3302 нового образца — на 60 А (защита цепей, исключая стартер, освещение и генератор) и 90 А (защита цепи освещения и генератора);
- Модели с антиблокировочной тормозной системой имеют плавкие вставки на 40 А (цепи освещения), на 90 А (цепь генератора), и две на 60 А (первая питает АБС, вторая питает все, исключая стартер, генератор, АБС, освещение).
Стартер не имеет предохранителей, так как цепь рассчитана на кратковременный ток.
Такое построение — разделение блока на верхний и нижний ряды — призвано обеспечить защиту от короткого замыкания либо от перепадов напряжения в машине ГАЗ. Каждый автомобиль производитель снабжает дополнительным набором предохранителей с пинцетом в комплекте. Это необходимо для того, чтобы в случае выхода из строя одной из плавкой вставки, её можно было легко извлечь при помощи него. Но перед этой процедурой обязательно нужно отключить аккумуляторную батарею.
Структурная структура блока предохранителей Газель
Система защиты электрических цепей в автомобилях Газель реализована по двухуровневой модели, которая обеспечивает дополнительную стабильность в работе электрооборудования и имеет следующие особенности.
Электрические марлевые предохранители
- Первый защитный уровень обеспечивают силовые предохранители, расположенные в отдельном монтажном блоке под капотом автомобиля. Их работа предназначена для значительного изменения тока в цепи, а основное назначение. защита от коротких замыканий. В этом случае две основные цепи электрической цепи разделены, в том числе:
- Главный плюс схемы, исключая освещение, генератор и стартер;
- Положительная цепь генератора и световая цепь.
Версии, оснащенные антиблокировочной тормозной системой, имеют два дополнительных электрических предохранителя, которые непосредственно отвечают за эту функцию.
Электрические предохранители
Газель электрическая система фар
Маркировка на реле монтажного блока газель
Похоже на старый блок предохранителей на газели
Неисправность цепи
Причиной не горящей лампочки, может быть проблема с цепью, питающей ее. Тут имеется несколько нюансов:
- Неполадки с контактами . Довольно часто возникающая проблема. Обычно проявляется после зимы. В холодное время года на разъемах скапливается влага, которая вызывает образование окислов. Контакт становится значительно хуже, в результате, лампочка перестает работать. Обычно, такая проблема проявляется крайне нестабильно. Один раз она не загорается, в другой работает, как обычно. Почистите все разъемы, и обработайте их пластичной смазкой, предназначенной для этого;
- Обрыв цепи . Для выявления проблемы нужно с помощью мультиметра проверить цепь. Возможно, где-то произошел обрыв. Найдите неисправный участок, и замените его;
- Проблема с реле . Некоторые модели автомобилей имеют реле, отвечающее за работу лампочки заряда аккумулятора на панели. При отказе этого реле лампа не загорится. Для проверки с помощью мультиметра замеряют напряжение на положительном выводе реле. При проблеме с генератором напряжение будет меньше 6 В, при более высоком напряжении неисправно реле. Его нужно заменить. Детально об этом, мы написали статью «Как проверить реле регулятора генератора?».
Схема блока предохранителей ГАЗель Next
Набор и расположение зависит не только от дизеля или бензина, но и от исполнения кузова. Подробности можно узнать из схем монтажных блоков и их расшифровок, представленных ниже.
Блок в салоне.
| Предохранители | Мощность, А | Что защищает |
| Предохранители левого ряда | ||
| F1 | 7,5 | Дневные ходовые огни |
| F2 | 5 | Задние противотуманки |
| F3 | 7,5 10 | Указатели поворота |
| F4 | 7,5 | Комбинация приборов, датчик скорости, пульт отопителя |
| F5 | 5 | Система управления двигателем (дизель) |
| F5 | 15 | Система управления двигателем (бензиновый мотор) |
| F6 | 5 | АБС |
| F7 | 20 | Прикуриватель, розетка (авто с платформой, автобус) |
| F7 | 20 | Прикуриватель, розетка второго ряда сидений (авто с цельнометаллическим кузовом) |
| F8 | 15 | Аварийка (автомобиль с платформой, автобус) |
| F8 | 15 | Центральный замок, магнитола (автомобиль с цельнометаллическим кузовом) |
| F9 | 15 | Модуль управления светотехникой, подсветка |
| F10 | 10 | Внутреннее освещение |
| F11 | 15 | Центральный замок, магнитола (автомобиль с платформой) |
| F11 | 15 | Магнитола, громкоговорящее устройство |
| F11 | 10 | Аварийка (автомобиль с цельнометаллическим кузовом) |
| F12 | 5 | Комбинация приборов, колодка диагностики, пульт управления предпусковым подогревателем, тахограф |
| Предохранители правого ряда | ||
| F1 | 20 | Стеклоочиститель, стеклоомыватель |
| F2 | 10 | Модуль управления светотехникой |
| F3 | 5 | Электропривод зеркал |
| F4 | 25 | Стеклоподъемники |
| F5 | 10 | Обогрев зеркал |
| F6 | 10 | Обогрев сиденья водителя |
| F7 | 15 | Дополнительный отопитель |
| F8 | — | Резерв |
| F9 | 10 | Блокируемый дифференциал |
| F10 | 15 | Розетка второго ряда сидений (авто платформой и дизельным двигателем) |
| F10 | 20 | Розетка второго ряда сидений, звуковые сигналы (авто с платформой и бензиновым двигателем) |
| F10 | 20 | Звуковые сигналы (авто с цельнометаллическим кузовом) |
| F10 | 10 | Электропривод двери, плафон освещения двери (автобус) |
| F11 | — | Резерв |
| F12 | 10 | Розетка, магнитола (авто с цельнометаллическим кузовом) |
| F12 | — | Резерв (авто с платформой) |
| К1 | Реле стеклоочистителя |
| К2 | Реле отопителя |
| К3 | Реле разгрузки замка |
| К4 | Реле плафона подножки (автомобиль с цельнометаллическим кузовом и двухрядной кабиной) Реле светового табло (автобус) |
| К5 | Реле догревателя (автомобиль с дизельным двигателем) |
| К6 | Реле блокировки дифференциала |
| К7 | Реле звуковых сигналов (кроме автомобилей с платформой и дизельным двигателем) |
| К8 | Реле разгрузки замка (автомобиль с цельнометаллическим кузовом) |
Блок под капотом.
| Предохранители | Мощность, А | Что защищает |
| F1 | 15 | Реле противотуманок |
| F2 | 10 | Сигналы торможения |
| F3 | — | Резерв |
| F3 | 20 | Реле звуковых сигналов (автобус) |
| F4 | 25 | Реле подогревателя топлива (дизель) |
| F4 | 20 | Главное реле (авто с бензиновым мотором) |
| F5 | 25 | Догреватель охлаждающей жидкости (дизель) |
| F5 | 5 | Блок управления двигателем (бензин) |
| F6 | — | Резерв (дизель) |
| F6 | 15 | Топливный насос (бензин) |
| F6 | 25 | Выключатель стартера и приборов (автобус) |
| F7 | 25 | АБС |
| F8 | 25 | Вентилятор кондиционера |
| F8 | 20 | Независимый отопитель (автобус) |
| F9 | 10 | Левый ближний свет |
| F10 | 10 | Правый ближний свет |
| F11 | 10 | Левый дальний свет |
| F12 | 10 | Правый дальний свет |
| F13 | 10 | Левые габариты |
| F14 | 10 | Правые габариты |
| F15 | 10 | Задний ход |
| F16 | 10 | Компрессор кондиционера |
| F17 | 40 | Отопитель |
| F18 | 40 | АБС |
| F19 | 40 | Выключатель приборов и стартера (зажигания) |
| К1 | Реле компрессора кондиционера |
| К2 | Реле блокировки стартера (дизель) Реле муфты вентилятора (бензин) |
| К3 | Реле топливного насоса (бензин) |
| К4 | Реле ПТФ |
| К5 | Дальний |
| К6 | Ближний |
| К7 | Реле вентилятора кондиционера |
| К8 | Реле укладки щеток стеклоочистителя |
| К9 | Реле подогревателя топлива (автомобиль с дизельным двигателем) |
Бензиновый мотор.
| Предохранители | Мощность, А | Что защищает |
| 1 | 90 | Общая плюсовая цепь автомобиля |
| 2 | 60 | Резерв |
| Предохранители | Мощность, А | Что защищает |
| 1 | 125 | Предпусковой подогреватель воздуха |
| 2 | 90 | Общая плюсовая цепь автомобиля |
| 3 | 40 | Резерв |
| 4 | 30 | Система управления двигателем |
Реле и предохранитель бензонасоса
Элемент топливного насоса Эвотек у ГАЗели поместили под капот машины под номером К3. А предохранитель обозначен F6 номиналом 15 Ампер.
Его легко найти в правом ряду блока салона машины, где он стоит первым. Номинал — 20 Ампер.
Предохранитель прикуривателя
У ГАЗель Некст занимает место F7 на 20 А в левом ряду салонного блока. Его положение не меняется как для дизелей, так и выпущенных после 2014 года авто на бензине. Производитель не изменил положение плавкого элемента и после начала выпуска цельнометаллического фургона в 2021 и модернизаций 2021, 2021 и 2021 годов.
Блок предохранителей и реле в салоне Газель Бизнес и Соболь
Монтажный блок расположен со стороны водителя, внизу панели управления под рулем.
Схема блока предохранителей и реле в салоне Газель бизнес и Соболь
1 – пинцет для извлечения предохранителей; 3 – колодка диагностики
Описание
| № | А | Назначение |
| Верхний блок предохранителей | ||
| F1 | 10 | Лампа габаритного света в левой блок-фаре, лампа габаритного света в левом заднем фонаре, сигнализатор включения габаритного света, лампы освещения номерного знака |
| F2 | 10 | Лампа габаритного света в правой блок-фаре, лампа габаритного света в правом заднем фонаре, лампа освещения вещевого ящика, лампы подсветки выключателей, розетки и прикуривателя |
| F3 | 15 | Лампа ближнего света левой блок-фары, сигнализатор включения ближнего света |
| F4 | 15 | Лампа ближнего света правой блок-фары |
| F5 | 15 | Лампа дальнего света левой блок-фары, сигнализатор включения дальнего света |
| F6 | 15 | Лампа дальнего света правой блок-фары |
| F7 | 10 | Лампы противотуманного света в задних фонарях |
| F8 | 10 | Реле указателей поворота в режиме указания поворотов |
| F9 | 15 | Реле указателей поворота в режиме аварийной сигнализации |
| F10 | 10 | Датчик положения педали тормоза в режиме включения сигналов торможения |
| F11 | 20 | Лампы противотуманных фар (опция |
| F12 | 15 | Блокировка дифференциала (опция) |
| Нижний блок предохранителей | ||
| F13 | 10 | Комбинация приборов, датчик скорости, выключатель света заднего хода, кран отопителя, обмотка реле насоса отопителя |
| F14 | 10 | Блок управления ABS |
| F15 | 20 | Электродвигатель и реле очистителя ветрового стекла и правый подрулевой переключатель |
| F16 | 5 | Блок управления освещением (кроме габаритного света и регулировки подсветки панели приборов) |
| F17 | 15 | Блок управления отоплением и вентиляцией, переключатель вентилятора дополнительного отопителя |
| F17 | 5 | Электропривод зеркал (опция) |
| F18 | 25 | Электродвигатель и электронный регулятор частоты вращения вентилятора отопителя, реле насоса отопителя |
| F18 | 15 | Дополнительный отопитель (автомобили ГАЗ-2217 и мод., ГАЗ- 2752 и мод. с двумя рядами сидений) |
| F19 | 20 | Электродвигатели стеклоподъемников (опция) |
| F19 | 15* 25 | Отопитель |
| F20 | 20 | Электростеклоподъемники (опция) |
| F21 | 20 | Реле звукового сигнала, прикуриватель , розетка |
| F22 | 15 | Подкапотная лампа, плафоны освещения салона (кабины), плафон освещения подножки, плафоны освещения пассажирского салона, обогрев зеркал |
| F23 | 10 | Головное устройство звуковоспроизведения |
| F24 | 5 | Колодка диагностики, реле обогрева наружных зеркал заднего вида, электроприводы наружных зеркал заднего вида (опция) |
| F25 | 15 | УМЗ-4216: Система управления двигателем (клемма 15/1 выключателя зажигания) |
| F25 | 5 | ISF2.8s4129Р: Система управления двигателем (клемма 15/1 выключателя зажигания) |
| F26 | 20 | УМЗ-4216: Обмотка и контакты главного релеISF2.8s4129Р: Подогреватель системы отопления (опция) |
| F26 | 20 | Погреватель системы отопления (опция) |
| F27 | 15 | УМЗ-4216: Реле топливного насосаISF2.8s4129Р: Резерв |
| F28 | 5 | УМЗ-4216: Блок управления двигателем, колодка диагностикиISF2.8s4129Р: Колодка диагностики, пульт управления предпусковым подогревателем (опция), тахограф (автомобили ГАЗ-3221 и мод.) |
| F29 | 10 | Электронасос системы отопления (автомобили ГАЗ-3221 и мод., ГАЗ-2705 и мод. с двумя рядами сидений), муфта компрессора кондиционера (опция) |
| 1 | 5 | Запасной предохранитель |
| 2 | 10 | Запасной предохранитель |
| 3 | 15 | Запасной предохранитель |
| 4 | 20 | Запасной предохранитель |
| 5 | 25 | Запасной предохранитель |
| Реле | ||
| К1 | Реле стеклоочистителя | |
| К2 | Реле плафона двери | |
| К3 | Реле противотуманных фар | |
| К4 | Реле обогрева зеркал | |
| К5 | Реле ближнего света | |
| К6 | Реле насоса отопителя | |
| К7 | Реле звукового сигнала | |
| К8 | Реле дальнего света |
* Соболь
