Предохранители лада гранта и реле с описанием назначения и схем блоков

О предохранителях в Гранте

Иногда случаются выходы со строя элементов в электрической бортовой сети автомобиля. Для отечественных моделей данная неисправность носит куда более актуальный характер в сравнении с иностранными аналогами. Причины, вызывающие повреждения электрической сети, могут быть самыми различными. В числе наиболее частых факторов, вызывающих обесточивание, присутствует обычное перенапряжение. Вероятнее всего, после этого явления владельцу потребуется произвести замену соответствующего предохранителя. В качестве примера может послужить всем до боли знакомая модель – Лада Гранта.

В рассматриваемом нами автомобиле львиная доля электрических цепей и токоприемников защищена посредством предохранителей. Не следует забывать об отсутствии защиты у трех узлов:

цепи зарядки АКБ;
электрического контура генератора;
стартера.

Через данные объекты проходит ток с большой силой, что потребно для их нормального функционирования.

Также обращаем внимание на отсутствие потребности во включенном зажигании таким системам как:

аварийной сигнализации;
гнезду прикуривателя;
радиоприемнику;
наружным оптическим устройствам освещения и пр.

У Лада Гранта присутствует два отдельных блока. Первый разработчики поместили в салон. Зона его ответственности – большинство цепей и токоприемников, расположенных внутри салона, там можно обнаружить предохранитель прикуривателя. Второй предохранительный модуль расположился в подкапотном пространстве, там вы найдете предохранитель бензонасоса. Он призван защитить силовые цепи от перегрузок и замыканий. Благодаря наглядной схеме не трудно понять, где находятся все необходимые предохранители.

Замена реле поворотов на Гранте

Первым делом находим и снимаем защитную крышку блока предохранителей (монтажного блока). Чтобы это сделать необходимо, отщелкнуть специальные фиксаторы. Процесс снятия лучше всего начинать с левого верхнего угла. Подцепите угол крышки, приложите усилие и выведите фиксатор крепления из паза. Потяните декоративный элемент на себя.
После того, когда все фиксаторы вышли из пазов, не предпринимайте резких движений, не дергайте корпус декоративной крышки. Все дело в том, что на корпусе имеется кнопка открытия багажника, к которой присоединена контактная фишка с проводами. Поэтому для того, чтобы не повредить контакты и проведения дальнейших работ, фишку необходимо отсоединить от разъема кнопки.
После демонтажа декоративной крышки мы получаем свободный доступ к монтажному блоку с предохранителями и реле

Обратите внимание, что для снятия предохранителей предусмотрен специальный пластиковый съемник, при помощи которого значительно облегчается весь процесс проведения работ. Для снятия реле в монтажном блоке находится такой же съемник, только наибольшего размера

За работу поворотников и аварийной сигнализации отвечает изделие с наименованием «К5».
Реле в блоке установлены достаточно надежно и для того, чтобы его заменить потребуется применить определенную физическую силу. Лучше всего демонтировать деталь при помощи съемника. Однако достаточно часто, снять реле не получается даже при его использовании. Идеальное решение для таких случаев — применение плоскогубцев.
Обратная установка крышки немного сложнее процесса снятия. Не забудьте присоединить контактную фишку к разъему кнопки открытия заднего багажника. Монтаж рекомендуем начинать с нижней правой стороны. Заведите крайний правый фиксатор в отверстие, далее тот же самое проделайте с центральным и крайним левым фиксатором. После чего, переместитесь к верхним крепежным элементам и проведите аналогичные манипуляции. При помощи простого нажатия, защелкните декоративную крышку на панели.
На этом процесс снятия, установки окончен.

Кроме того, на оборотной (внутренней) стороне декоративной крышки имеется схема с подробными обозначениями принадлежности всех внутренних компонентов, что очень удобно при работе.
Все элементы в монтажном блоке имеют свою маркировку. За работу поворотников и аварийной сигнализации отвечает изделие с наименованием «К5».
Реле в блоке установлены достаточно надежно и для того, чтобы его заменить потребуется применить определенную физическую силу. Лучше всего демонтировать деталь при помощи съемника. Однако достаточно часто, снять реле не получается даже при его использовании. Идеальное решение для таких случаев — применение плоскогубцев.
Обратная установка крышки немного сложнее процесса снятия. Не забудьте присоединить контактную фишку к разъему кнопки открытия заднего багажника. Монтаж рекомендуем начинать с нижней правой стороны. Заведите крайний правый фиксатор в отверстие, далее тот же самое проделайте с центральным и крайним левым фиксатором. После чего, переместитесь к верхним крепежным элементам и проведите аналогичные манипуляции. При помощи простого нажатия, защелкните декоративную крышку на панели.
На этом процесс снятия, установки окончен.

«Важно. Если реле в вашем автомобиле постоянно выходят из строя, значит, есть основания для проведения тщательной диагностики соответствующей цепи электропитания»

Ремонт прикуривателя

Не всегда прикуриватель авто нужно сразу менять. Незначительные неисправности позволяют ремонтировать этот прибор и эксплуатировать дальше. Например, в нем находится пластинка из слюды — полупроводник. Она часто является причиной неисправности. Поэтому достаточно поменять этот элемент и устройство начнет работать.

Как снять прикуриватель

Перед тем, как самостоятельно снять приспособление, нужно подготовить защитные перчатки и специальный инструмент:

комплект отверток;
надфиль;
паяльник;
припой;
тестер для диагностики.

Перед выполнением демонтажа автоприкуривателя выключается зажигание автомобиля, открывается капот, с аккумуляторной батареи снимается минусовая клемма. Эта процедура поможет обесточить электропроводку авто и предупредить короткое замыкание в системе.

После выполнения подготовительных работ с посадочного места снимается непосредственно металлический патрон. Для этого внутри гнезда отгибаются отверткой фиксаторы детали. От патрона отсоединяются все провода, и он извлекается со своего места.

Дальше извлекается зеленый светофильтр, выполняется ремонт или замена комплектующей детали.

Диагностика

После снятия прибора выполняется диагностика контактов. Защищается обнаруженная ржавчина и окислы. Если есть отсоединения проводов, их нужно припаять.

Как заменить на новый

Замена, сборка прикуривателя осуществляется в обратной последовательности демонтажа этого прибора. После этого проверяется работоспособность устройства. Контакты должны быть чистыми, само устройство — плотно сидеть в гнезде.

На аккумуляторе сначала проверяется напряжение при выключенном двигателе, затем при включенном зажигании. Если наблюдается просадка напряжения более чем на 0,5 В, значит, в сети есть короткое замыкание. Еще раз проверяется электропроводка. Все места соединений должны быть тщательно заизолированы, посажены на специальную термоусадочную пленку.

При покупке нового прикуривателя в машину, чтобы заменить старый прибор, рекомендуется учитывать стоимость прибора. Дешевые изделия производители изготавливают из материалов низкого качества. Поэтому такие устройства долго не прослужат. Рекомендуется приобретать устройства в ценовом диапазоне 600-1200 руб.

При покупке евро прикуривателя нужно учитывать диаметр и длину изделия, так как для них не предусматриваются стандарты размеров. В случае несовпадения диаметра штекера прибор может замкнуть в процессе эксплуатации и вызвать возгорание электропроводки.

Лада Калина не работает прикуриватель
Предохранитель прикуривателя Ауди А4 Б6
Предохранитель прикуривателя Ниссан Санни
Мойка высокого давления какую выбрать для автомобиля

Выбираем прицепное устройство для Lada Granta

Автомобиль отличается тем, что использует различные типы фаркопных шаров. Выбрать подходящий можно в зависимости от того, какие нагрузки предполагаются на прицеп. Всего есть несколько типов подходящих шаров – это шары типа А, С, Е и Н. Максимальная нагрузка составляет 1 500 для несварного типа шаров по горизонтали и 100 кг по вертикали.

Что касается представленных марок, мы рекомендуем фирму Bosal-Автофлекс, поскольку она представляет наиболее выгодное соотношение цена-качество из всех, представленных на рынке на данный момент

Обращаем ваше внимание на предпочтительное использование новых фаркопов, нежели б/у, ввиду того, что знать точную нагрузку, которая осуществлялась на конструкцию, невозможно

Как произвести замену

Прежде чем снять датчик скорости на Ладе Гранта, стоит проверить работоспособность электрической цепи. Возможно, дело в обрыве или разряде батареи, а сам датчик исправен. Для этого следует провести такие действия:

После отключения питания, необходимо проверить контакты, в случае окисления или загрязнения очистить их.
Затем провести проверку проводов на целостность, особое внимание стоит уделить изгибам возле штекера, там могут быть обрывы.
Проверка сопротивления проводится в цепи заземления, полученный показатель должен быть равен 1 Ом.
Если все показатели соответствуют норме, проверяются все три контакта ДС на наличие напряжения и заземления. Результат должен быть равен 12 В. Низкие показатели могут свидетельствовать о том, что электрическая цепь неисправна, нет питания от аккумулятора или вышел из строя электронный блок управления.
Если с напряжением все в порядке, то самый действенный способ проверить датчик — найти его и поменять на новый.

Низкие показатели могут свидетельствовать о том, что электрическая цепь неисправна, нет питания от аккумулятора или вышел из строя электронный блок управления.
Если с напряжением все в порядке, то самый действенный способ проверить датчик — найти его и поменять на новый.

Рассмотрим последовательность действий для замены ДС:

Приступая к работе, в первую очередь, отсоединяем патрубок, соединяющий воздушный фильтр и дроссельный узел.
Отключаем контакт питания, располагающийся на самом датчике. Для этого необходимо отогнуть фиксатор и поднять его вверх.
Ключом на 10 откручиваем болт, с помощью которого датчик крепится к коробке переключения передач.
Отверткой с плоским наконечником поддеваем и достаем устройство из отверстия в КПП.
В обратном порядке осуществляется установка нового элемента.

Снятый ДС можно проверить, возможно, он будет исправен. В этом случае его достаточно очистить, высушить, пройтись герметиком и установить назад. Для старого очищенного или нового датчика лучше всего не жалеть герметика и изоленты, чтобы максимально защитить его от попадания грязи и влаги.

После того как произведена замена, необходимо удалить ошибку, которая уже записана в памяти системы управления. Делается это просто: снимается клемма аккумулятора на «минус» (достаточно 5–7 минут). Затем снова надевается и ошибка стерта.

Сам процесс замены не сложный, но занимает много времени в большинстве случаев потому, что мало кто знает, где находится датчик скорости на Гранте. Но тот, кто его однажды нашел, сможет выполнять замену достаточно быстро. Более удобно производить замену на эстакаде или смотровой яме, тогда все манипуляции можно выполнить гораздо быстрее.

Предохранители в Гранте

Итак, замена предохранителей в вашем авто

Фото 1

При замене предохранителей на Гранте необходимо использовать только новые предохранители, и только те, которых рекомендованы для автомобиля Лада Гранта. А также, только тех производителей, которые имеют соответствующую маркировку (см таблица ниже) и заключение ОАО «АвтоВАЗ (выдержка из инструкции в автомобилю Lada Granta >>>).

Защищаемые электрические цепи

реле вентилятора охлаждения двигателя, контроллер, КЗ 2х2, форсунки

свет заднего хода

датчик скорости, клапан адсорбера, ДК 1/2, ДМРВ

заднее стекло (обогрев)

правый габаритный огонь

левый габаритный огонь

задний противотуманный огонь

правый ближний свет

левый ближний свет

правый дальний свет

левый дальний свет

прикуриватель, звуковой сигнал, КП, замок багажника, диагностический разъем

ДХО (дневные ходовые огни)

стоп-сигнал, плафон освещения салона

Ахтунг! Не в коем случае нельзя применять предохранители, отличающиеся по силе тока от рекомендуемых производителем. Нарушение может привести к отказу в работе автомобильного электрооборудования и возгоранию.

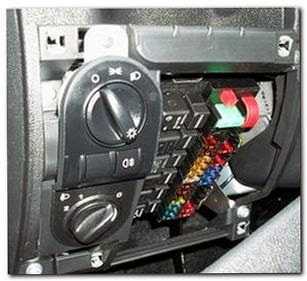

Для того, чтобы открыть монтажный блок с предохранителями (см фото 1), следует потянуть за верхний левый угол крышки блока на себя и освободить левую точку запирания. Далее, освободив также и правую точку запирания, откройте полностью крышку блока предохранителей (см фото 2).

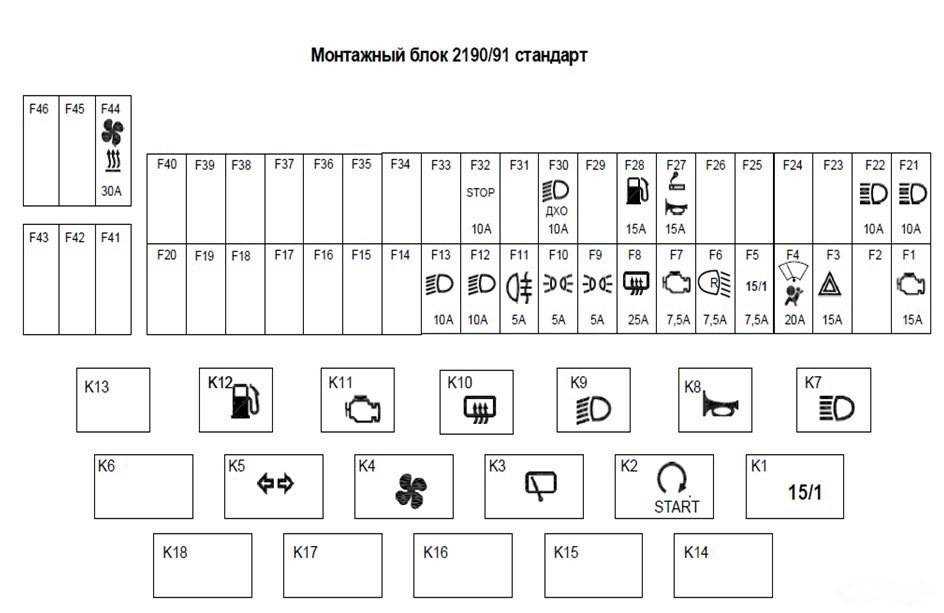

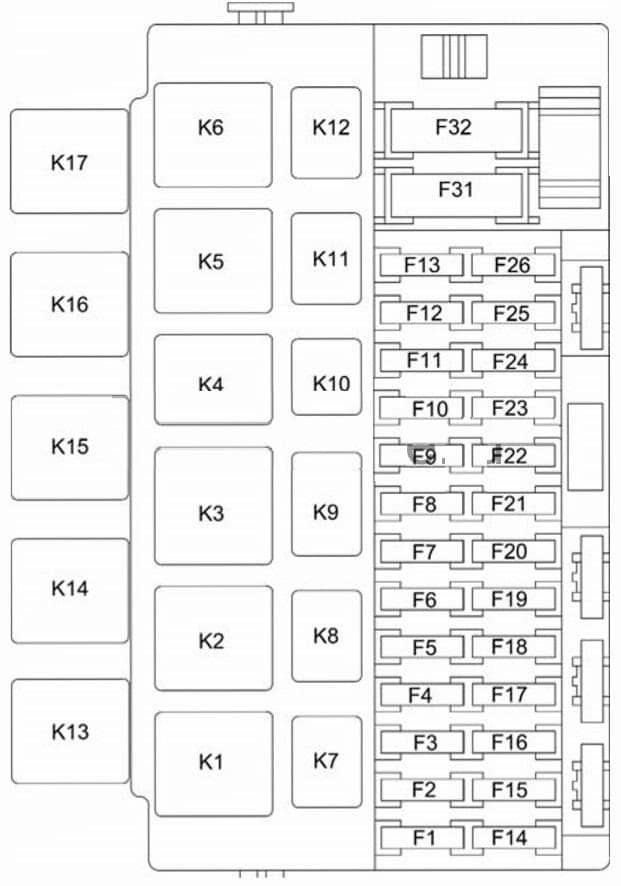

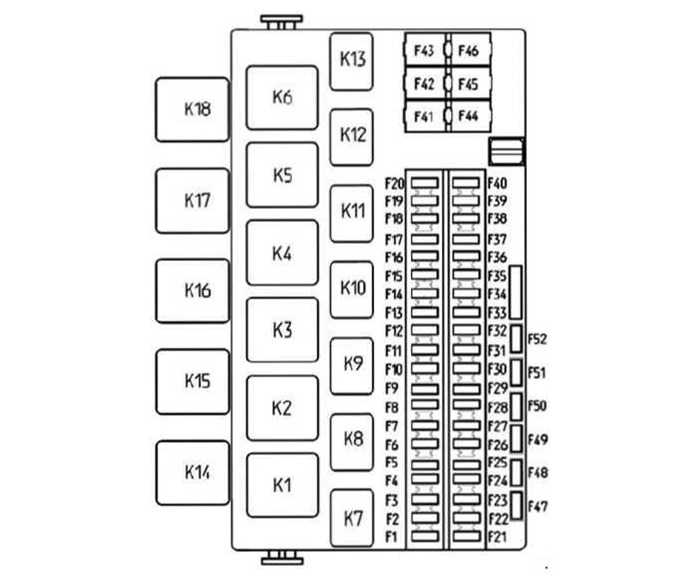

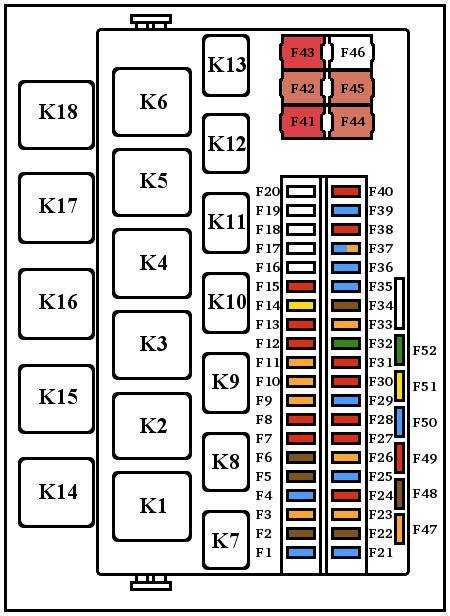

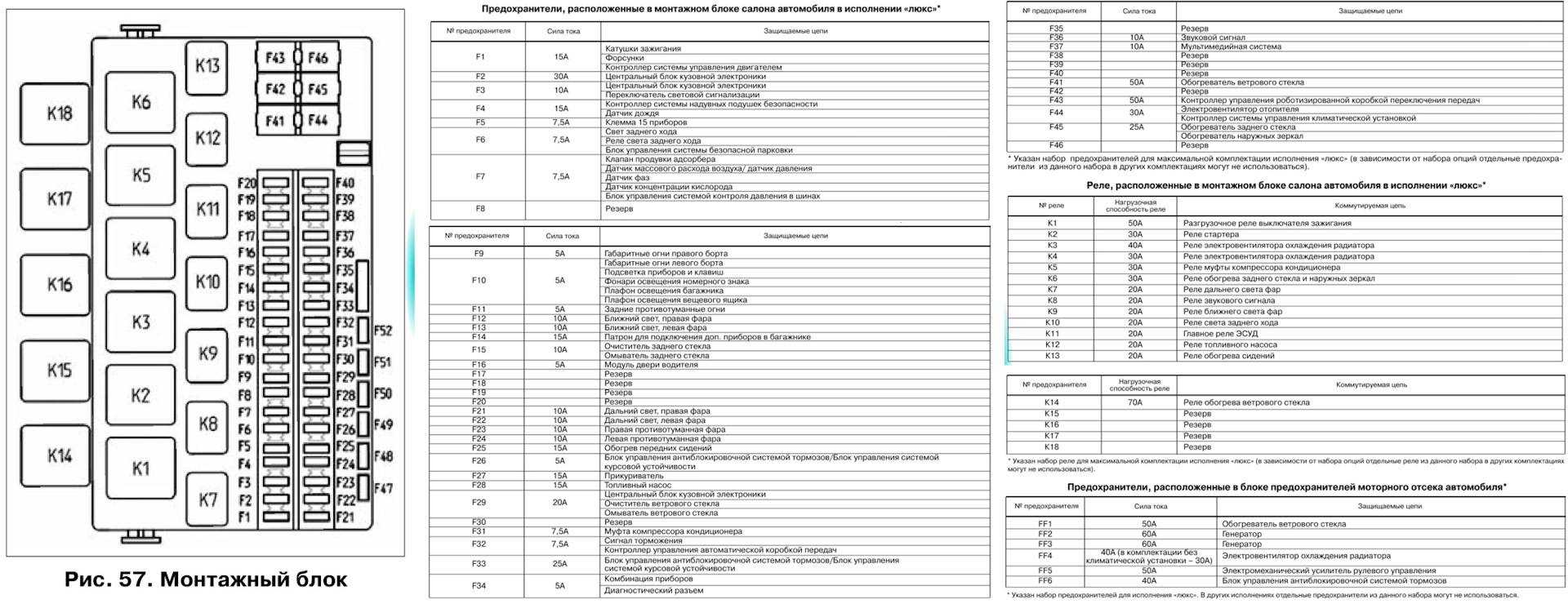

Блок предохранителей Гранта

Сила тока, на которую рассчитан предохранитель, указана на его лицевой части, а номер предохранителя указан на корпусе монтажного блока. В случае повторного выхода из строя предохранителя для выяснения и устранения причин, вызвавшего его оплавление, обратитесь на аттестованное изготовителем ПССС.

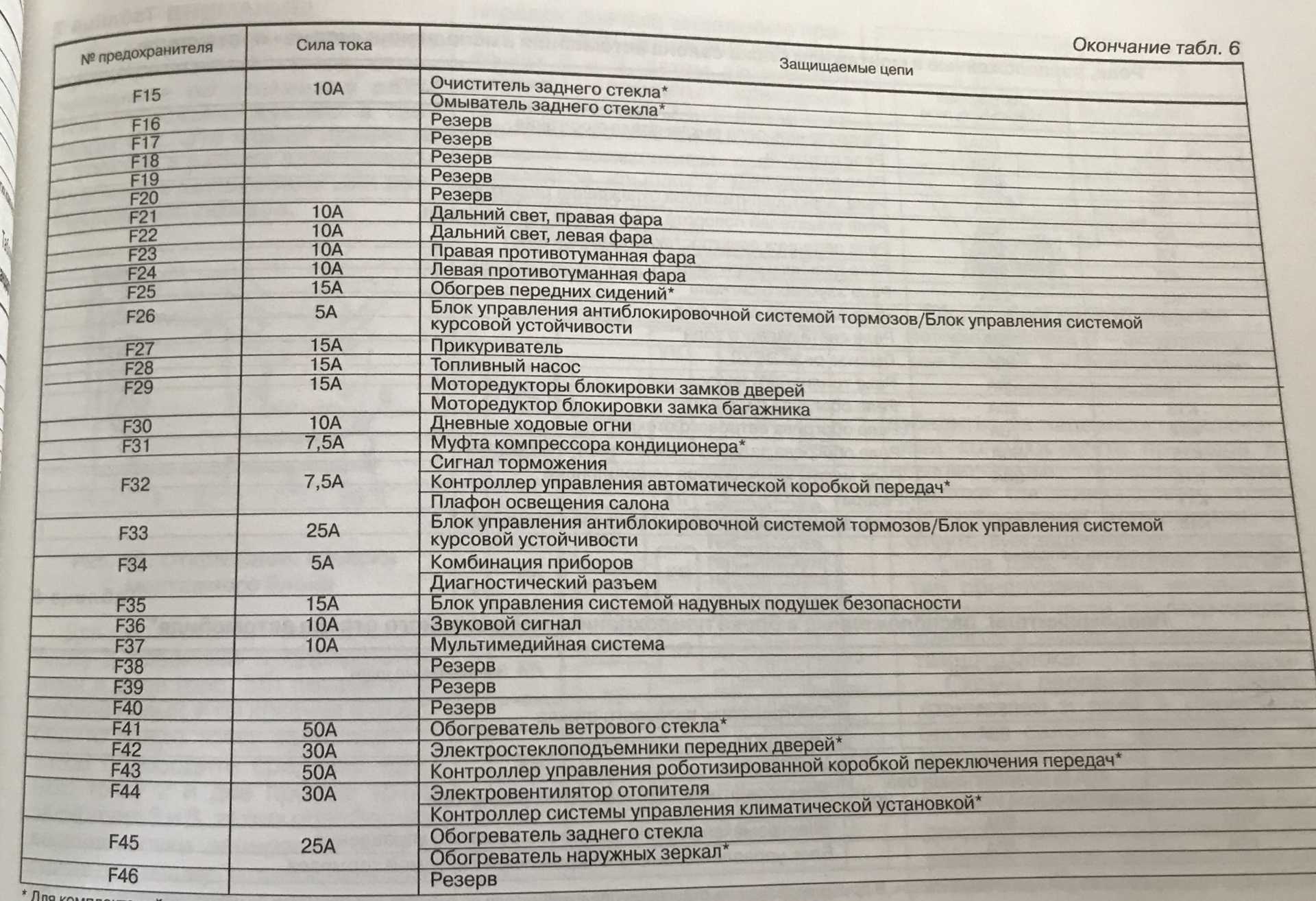

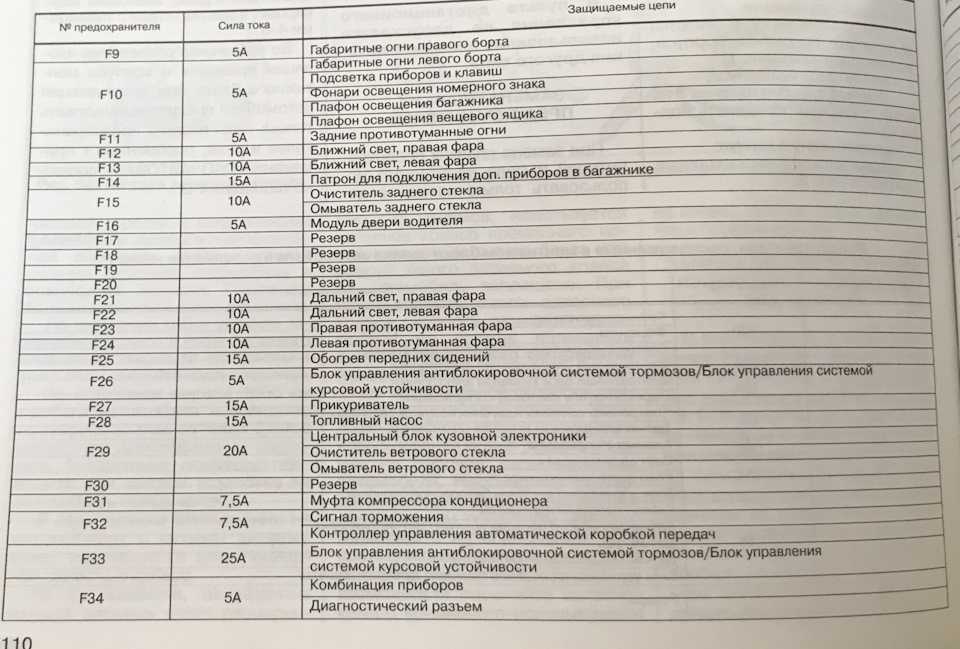

Электроцепи, защищаемые предохранителями, установленными в монтажном блоке, панели приборов

Кликните по фото для увеличения

Сгорел предохранитель прикуривателя >>>

Лада Гранта › Бортжурнал › Замена предохранителей на автомобиле Лада Гранта

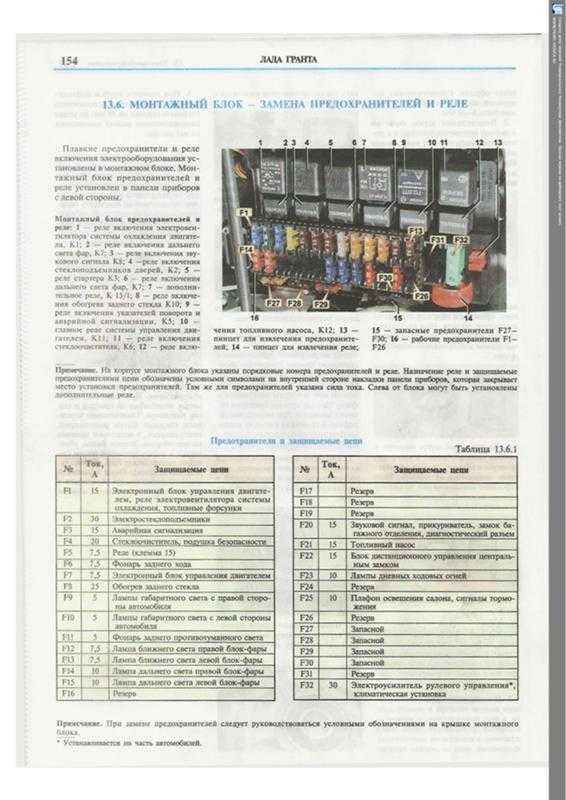

В автомобиле Лада Гранта имеется два монтажных блока: первый находится в салоне и защищает практически все электрические цепи автомобиля, кроме силовых, их защищают предохранители силового блока, что находится под капотом.

Рассмотрим замену предохранителей салонного блока.

Во-первых, специалисты рекомендуют при любом вмешательстве в электрооборудование автомобиля отсоединять минусовую клемму аккумулятора. Затем необходимо снять крышку на панели приборов, она находится возле блока управления светом фар. Никакого специального инструмента здесь не потребуется, нужно лишь аккуратно потянуть рукой за левую верхнюю часть крышки и поочередно снять её с защелок:

Для этого нужно, просто взявшись пальцами за штекер, слегка потянуть его наверх. Разумеется, при обратном монтаже не забудьте соединить его обратно — простейший механизм не позволит перепутать полярность проводов:

Итак, крышка снята, можно приступать непосредственно к замене предохранителей.

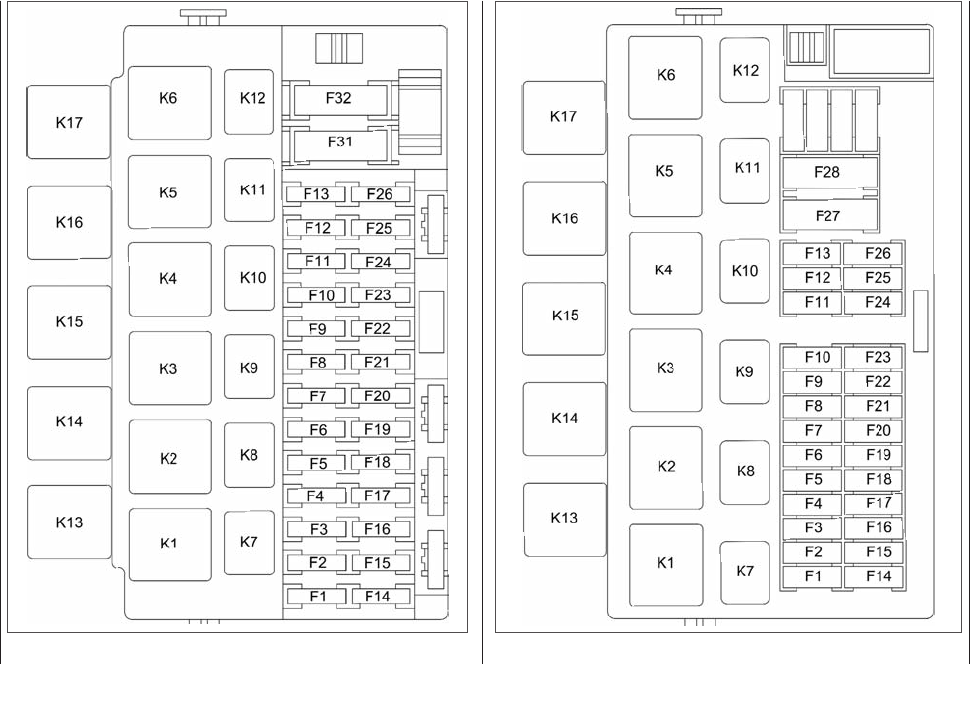

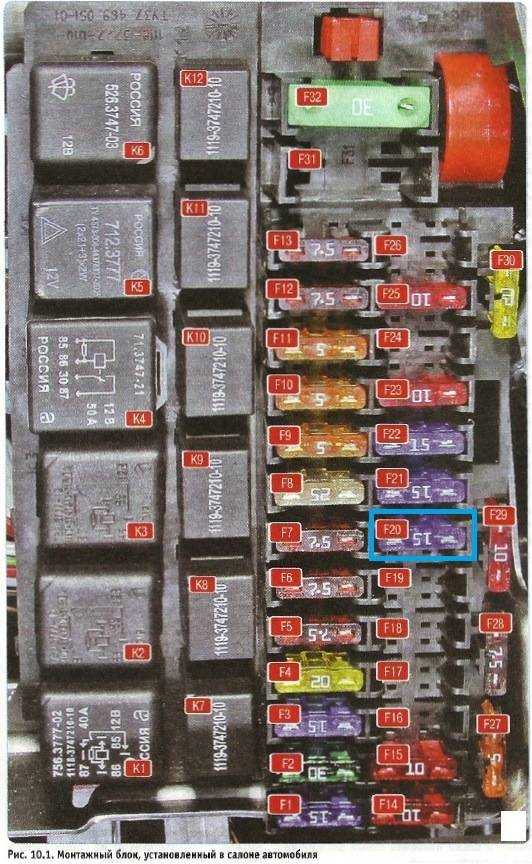

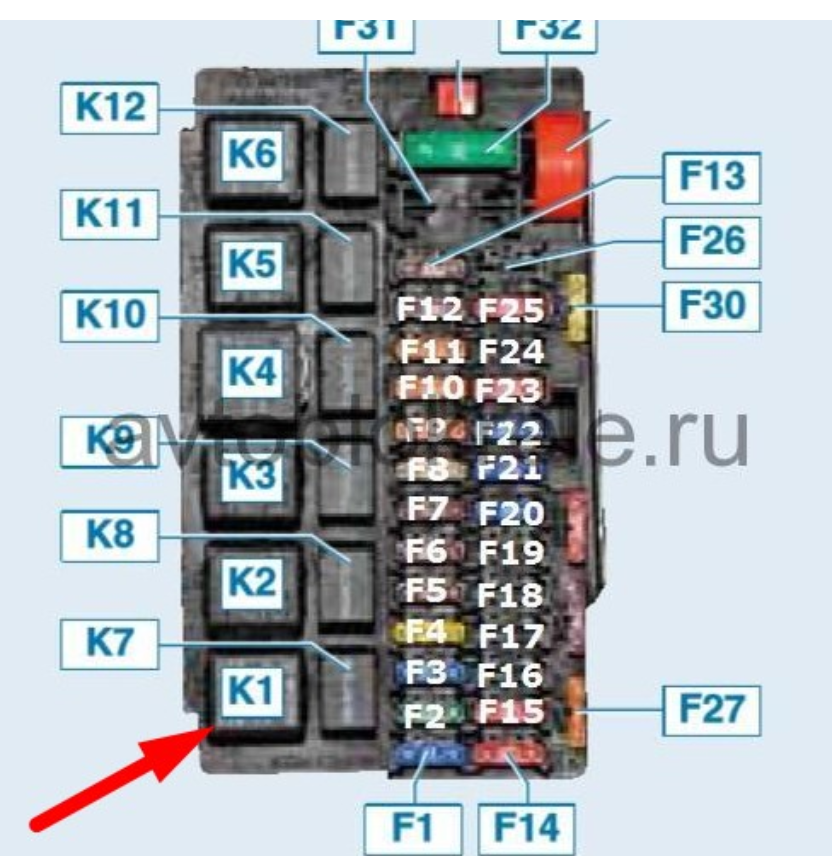

Монтажный блок имеет следующий вид:

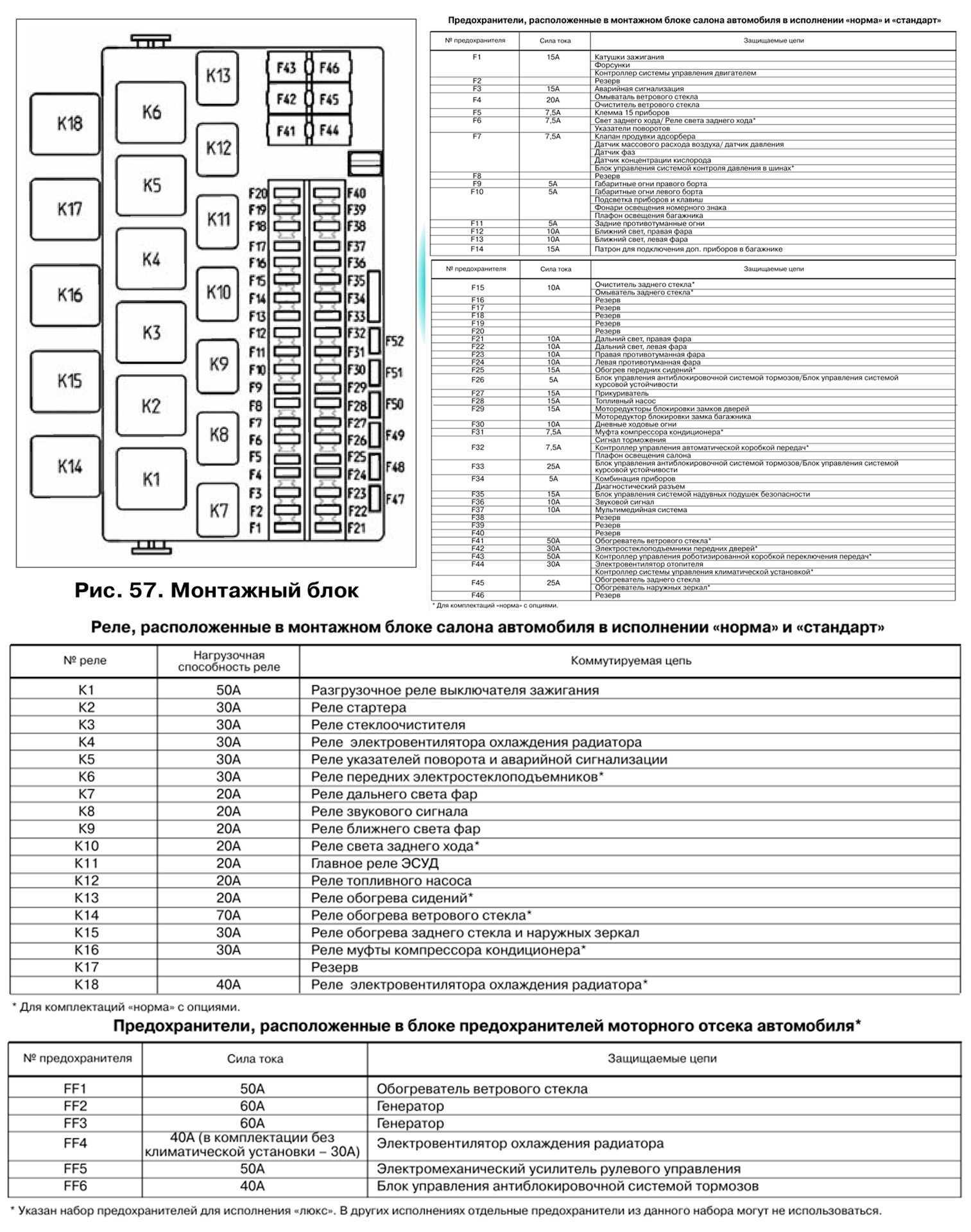

На обратной стороне крышки, как и в руководстве по эксплуатации имеется схема расположения предохранителей, номинал тока и какую цепь они защищают:

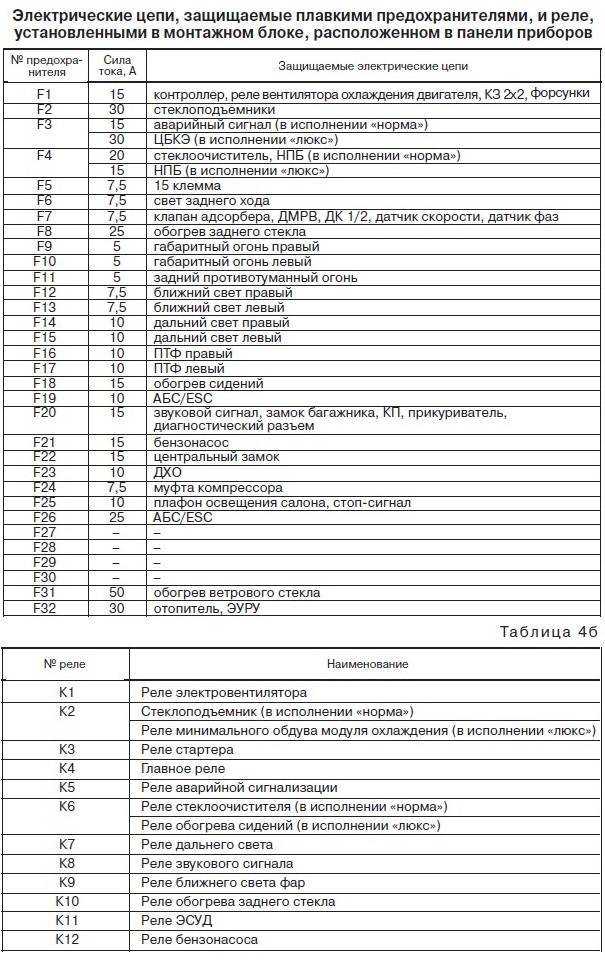

Электрические цепи, защищаемые плавкими предохранителями, установленными в монтажном блоке, расположенном на панели приборов

№ предохранителя Сила тока, А Защищаемые электрические цепиF1 15 Контроллер, реле вентилятора охлаждения двигателя, КЗ 2х2, форсункиF2 30 СтеклоподъемникиF3 15 Аварийный сигналF4 20 Стеклоочиститель, НПБF5 7.5 15 клеммаF6 7.5 Свет заднего ходаF7 7.5 Клапан адсорбера, ДМРВ, ДК1/2, датчик скоростиF8 30 Обогрев заднего стеклаF9 5 Габаритный огонь правыйF10 5 Габаритный огонь левыйF11 5 Задний противотуманный огоньF12 7.5 Ближний свет правыйF13 7.5 Ближний свет левыйF14 10 Дальний свет правыйF15 10 Дальний свет левыйF16 — —F17 — —F18 — —F19 — —F20 15 Звуковой сигнал, замок багажника, КП, прикуриватель, диагностический разъемF21 15 БензонасосF22 15 Центральный замокF23 10 ДХОF24 — —F25 10 Плафон освещения салона, стоп-сигналF26 — —F27 — —F28 — —F29 — —F30 — —F31 — —F32 30 Отопитель, ЭУР

Соответственно, определяем, какой из предохранителей вышел из строя, снимаем его, и если нить действительно перегорела, заменяем на новый такого же номинала тока. Это означает, что проблему постоянного перегорания одного и того же предохранителя не рекомендуется решать установкой предохранителя большего номинального тока: такой предохранитель не защищает цепь, и в случае возникновения короткого замыкания выгорит вся проводка и электрические приборы, которые она питает; не исключено возникновение пожара.

Рассмотрим силовой блок предохранителей. Он находится под капотом:

Снимаем крышку, потянув её наверх. Определяем, какой из предохранителей вышел из строя:

Электрические цепи, защищаемые плавкими предохранителями, установленными в монтажном блоке, расположенном под капотом автомобиля№ предохранителя Сила тока, А Защищаемые электрические цепиF1 50 Электроусилитель рулевого управленияF2 30 Вентилятор отопителяF3 60 ГенераторF4 60 ГенераторF5 30 Ближний свет фар

Итак, замену предохранителей на Лада Гранта мы рассмотрели, однако не всегда причиной отказа электрооборудования могут быть плавкие предохранители. Перед непосредственной заменой предохранителя необходимо проверить состояние всей электрической цепи, которую защищал перегоревший предохранитель, в том числе состояние проводки и электроприборов. Лишь выяснив и устранив причину неполадок, нужно менять предохранитель и продолжать эксплуатацию автомобиля.

Одной из распространенных причин выхода из строя предохранителя №F20, питающего в частности, прикуриватель, может быть использование нестандартных штекеров видеорегистратора, антирадара и прочих электроприборов, питающихся через прикуриватель, то есть он имеет определённую форму, и штекер дополнительного оборудования может замыкать цепь при определённом положении в гнезде прикуривателя

Таким образом, при покупке подобного оборудования необходимо обратить внимание на штекер; если же Вы уже купили антирадар или видеорегистратор, и возникли проблемы с их эксплуатацией, замените штекер

Также причиной перегорания предохранителя №F20, если с него запитана аудиосистема, а также предохранителей №F2 и №F22 может быть попадание воды вследствие недостаточной заводской герметизации швов и технологических отверстий в дверях и подкапотном пространстве. Специалисты рекомендуют тщательно изучить всю трассу электрической цепи во избежание последующих неисправностей и принять соответствующие меры.

Что делать при неисправности предохраняющего устройства?

Ответ также не из трудных. Заменить сгоревшее устройство на новое, полностью соответствующее техническим параметрам предыдущего. Стоит оно не дорого и продается во все магазинах автозапчастей. В качестве небольшого совета. Имейте запасной предохранитель или даже несколько штук. Так как выходят из строя они достаточно часто, особенно зимой и летом. А также при ремонте автомобиля. Это объясняется повышенной нагрузкой на электросистему при работающем кондиционере и обогревателях салона и сидений. Небрежности при отключении аккумуляторной батареи (обесточивании сети) при производстве мелкого ремонта и т. д.

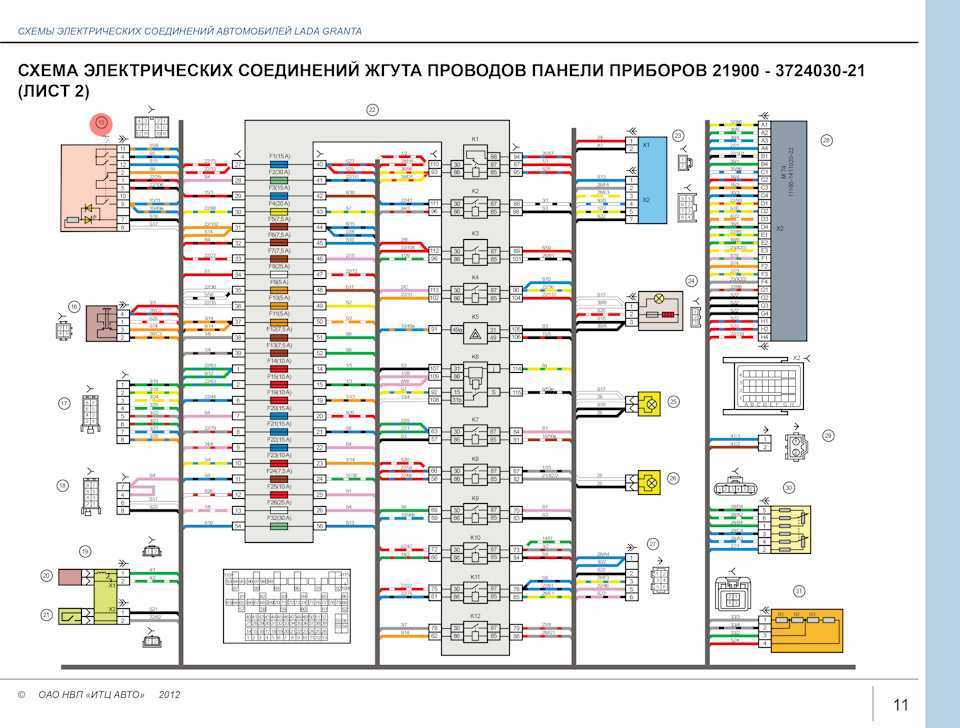

Распиновка приборов Гранта – схема приборной панели

Указанная часть является самой сложной. Большое количество выводов и миниатюрный размер клемм значительно усложняет поиск необходимой группы:

- 1/2 – соединительные колодки на передний жгут электрооборудования;
- 3/4 – аналогично для кормового жгута;
- 5 – блок управления световыми приборами;
- 6 – модуль выключателя зажигания;
- 7 – бортовой компьютер;
- 8 – рычаг переключения положения дворников;
- 9 – приборка;
- 10 – управление режимами аварийки;
- 11 – замок крышки грузового отсека;
- 12 – диагностический разъем;
- 13 – колодка на привод воздухозаборников;
- 14 – кнопка выключения подогрева заднего ветрового стекла;
- 15 – контакт аварийки;
- 16 – переключатель стоп сигналов;
- 17/18 – контактная группа – вывод на радиооборудование (магнитола);
- 19 – вращающийся модуль оборудования;
- 20/41 – привод водительской/пассажирской подушки безопасности;
- 21 – питание клаксона;
- 22 – группа монтажного блока;
- 24 – группа прикуривателя;
- 25 – подсветка контроля печки;
- 26 – салонный плафон;
- 27 – контактная группа замка зажигания;
- 28 – контроллер;
- 29 – входящий разъем на заднюю часть бортовой сети;
- 30 – электронная часть педали газа;
- 31 – добавочный резистор;
- 32 – мотор печки;
- 33 – блок переключателей печки;
- 34 – модуль блокировки дверей;
- 35/36 – реле головного вентилятора системы охлаждения;
- 37 – проводка реле компрессора;
- 38 – дополнительное реле или катушка индикации заднего хода;
- 39 – клавиша включения кондиционера;
- 40 – привод автоматической коробки передач;
- 42 – термометр испарителя;
- 43 – вывод на задний жгут проводов.

Автомобильный электро предохранитель

В автомобилях устанавливается, плавкий вид предохранителей. То есть, устройств, которые в результате короткого замыкания и тому подобных аварий, перегорают. Чем прерывают контактное соединение на определенном участке электропроводки. По мощности выдерживаемых аварийных нагрузок, предохранительные устройства различаются по номинальному напряжению тока, о чем сообщает его маркировка и дублирующая надпись возле гнезда разъема, предназначенного для его установки.

В автомобилях советского образца выпуска, устанавливались цилиндрические предохранители, очень ненадежные в работе и достаточно небезопасные из-за своей технической конструкции. На сегодняшний день, во всей без исключения, продукции ВАЗ (ВАЗ 2110, ВАЗ 2114, Приора, Калина и так далее), как и в машинах иностранного производства (Форд, Ауди и т.д) используются — ножевые предохранители. Более совершенные по своей конструкции и эстетике, лишенные недостатков свойственных их предшественникам, цилиндрическим предохранителям.
