Предохранители лада калина: блок предохранителей и реле (схема предохранителей)

Расположение и назначение предохранителей блока предохранителей автомобиля лада Калина — 2 Июня 2011

Расположение и назначение предохранителей блока предохранителей автомобиля лада Калина

Если у вас сгорел предохранитель, не расстраивайтесь, замените его новым. Для поиска неисправного предохранителя воспользуйтесь таблицей.

При замене плавких предохранителей необходимо использовать новые предохранители, имеющие маркировку по току в соответствии с таблицей.

Для доступа к  блоку  предохранителей потяните за прилив вверху левого угла крышки и освободите левую точку запирания, затем освободите правую точку запирания и откройте крышку блока предохранителей.Неисправный предохранитель определяется по вышедшим из строя электрическим цепям, защищаемым этим предохранителем, в соответствии с таблицей. Сила тока, на которую рассчитан предохранитель, указана на его лицевой части, а номер предохранителя указан на корпусе монтажного блока.

В случае повторного выхода из строя предохранителя для выяснения и устранения причин, вызвавших его оплавление, читайте мануал и ищете неисправность.

F1 — F31 — предохранители; К1 — К6 — реле большого размера; К7 — К12 — реле малого размера; 1 — Специальный пинцет для извлечения предохранителей и реле малого размера; 2 — большой пинцет для извлечения реле большого размера.

      Мощные потребители тока, такие как электродвигатели омывателя, стеклоподъемников, обогрев заднего стекла, мотор отопителя, и т.д., подключены через реле. Большая часть таких реле расположена в блоке реле и предохранителей, который расположен в салоне автомобиля.

Предохранители монтажного блока Обозначение предохранителя (номинальный ток. А) Защищаемые элементы

 F1 (10) Иммобилайзер, световые сигнализаторы и стрелочные указатели комбинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотовF2(30) Цепи электро-стеклоподъемниковF3 (10) Цепи аварийной сигнализацииF4 (20) Очиститель ветрового стекла, цепь выключателя обогрева заднего стеклаF5 (25) Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стеклаF6 (20) Звуковой сигналF7 (10) Жидкокристаллический индикатор комбинации приборов, выключатель и лампы сигналов торможения, освещение салонаF8 (20) Элемент обогрева заднего стеклаF9 (5) Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящикаF10 (5) Лампы габаритного света в левой блок-фаре и левом фонаре, сигнализатор наружного освещения в комбинации приборов, лампы освещения номерного знакаF11 (7,5) Цепи ламп противотуманного света в задних фонаряхF12 (7,5) Лампа ближнего света (правая блок-фара), мотор-редуктор корректора света правой блок-фарыF13 (7,5) Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фарыF14 (10) Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборовF15 (10) Лампа дальнего света (левая блок-фара)F16,17 (10) Лампы противотуманных фар (опция)F18 (15) Элементы подогрева сидений (опция)F19 (10) Электрические цепи АБС (опция)F20 (15) Нагревательный элемент прикуривателяF21 (10) Цепь блокировки заднего хода коробки передачF22 (15) Блок управления охранной сигнализациейF23 РезервF24 РезервF25 РезервF26 (25) Электрические цепи АБС (опция)F27 (5) ЗапаснойF28 (7,5) ЗапаснойF29 (10) ЗапаснойF30 (20) ЗапаснойF31 (50) Электроусилитель руля

Реле монтажного блока

Обозначение Наименование Запитываемые потребители

К1 (опция) Реле омывателя блок-фар Элетродвигатель омывателя блок-фарК2 Реле стеклоподъемников Электродвигатели стеклоподъемниковКЗ Реле стартера Тяговое реле стартераК4 Дополнительное реле Выключатель и обмотка реле обогрева заднего стекла, переключатель электродвигателя отопителя, переключатель очистителя и омывателя ветрового стеклаК5 Реле-прерыватель указателей поворота и аварийной сигнализации Лампы указателей поворота и аварийной сигнализацииК6 Реле очистителя ветрового стекла Электродвигатель очистителя ветрового стеклаК7 Реле дальнего света блок-фар Лампы дальнего света блок-фарК8 Реле звукового сигнала Звуковой сигналК9 (опция) Реле противотуманных фар Лампы противотуманных фарК10 Реле обогрева заднего стекла Элемент обогрева заднего стеклаК11 (опция) Реле подогрева сидений Элементы подогрева сиденийК12 (резерв)

На рисунке изображено расположение реле и предохранителей

Главный блок

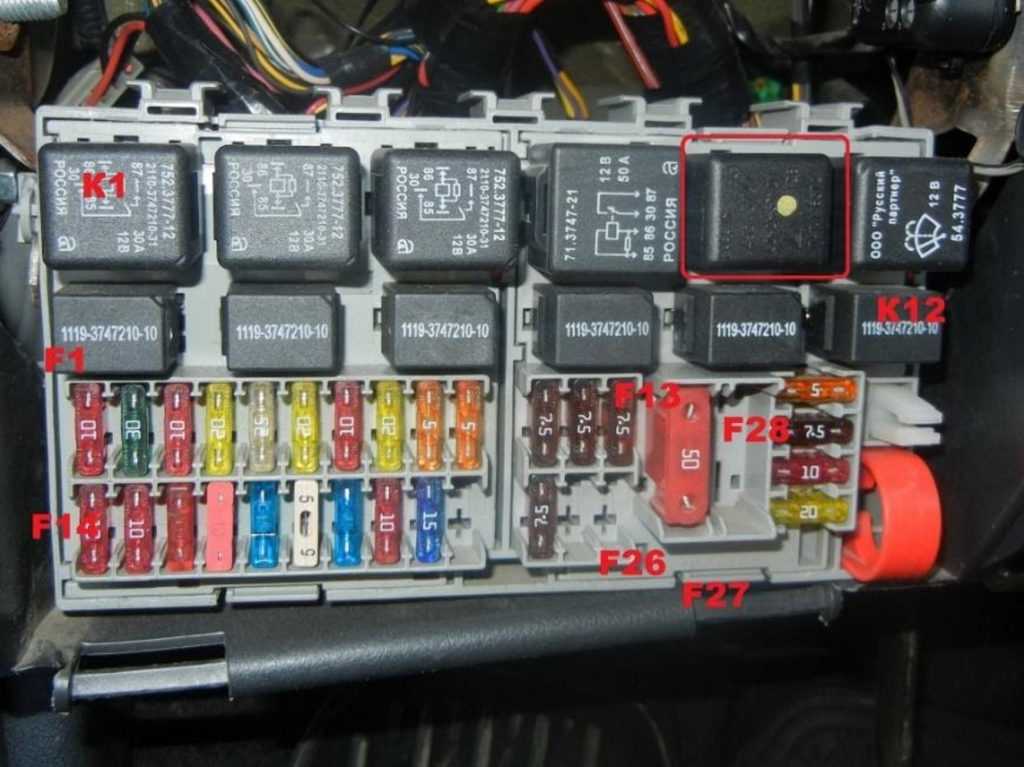

Основной блок с предохранителями и реле находится под панелью приборов со стороны водителя, за защитной крышкой.

Схема Вариант 1

Схема Вариант 2

Описание предохранителей

F1	15А Электронный блок управления двигателем, реле электро вентилятора системы охлаждения, топливные форсунки
F2	30А Электро стеклоподъемники
F3	15А Аварийная сигнализация
F4	20А Стеклоочиститель, подушка безопасности
F5	25А Отопитель (предохранитель печки калины), Блок управления электро усилителем, Омыватель ветрового стекла
F6	20А Звуковой сигнал
F7	10А Жидкокристаллический индикатор комбинации приборов, Выключатель и лампы сигналов торможения, Освещение салона
F8	20А Обогрев заднего стекла
F9	5А Лампы габаритного света с правой стороны, Лампа освещения вещевого ящика
F10	5А Лампы габаритного света с левой стороны, Сигнализатор наружного освещения в комбинации приборов, Лампы освещения номерного знака
F11	7,55А Фонарь заднего противотуманного света, Блок управления иммобилизатором
F12	7,5А Лампа ближнего света правой блок – фары
F13	7,5А Лампа ближнего света левой блок – фары
F14	10А Лампа дальнего света правой блок – фары
F15	10А Лампа дальнего света левой блок – фары
F16	10А Правая противотуманная фара
F17	10А Левая противотуманная фара
F18	20А Обогрев передних сидений, прикуриватель
F19	10А АБС
F20	15А Прикуриватель, замок багажного отделения, диагностический разъем
F21	10А Цепь блокировки заднего хода коробки передач
F22	15А Блок управления охранной сигнализацией
F23	10А Блок управления электро усилителем рулевого управления
F24	7,5А Кондиционера
F25	10А Плафон освещения салона, сигналы торможения
F26	25А АБС
F27	Запасной
F28	Запасной
F29	Запасной
F30	Запасной
F31	50А Электро усилитель рулевого управления
F32	30А АБС

Назначение реле

K1	Реле омывателя блок-фар
K2	Реле стеклоподъемников
K3	Дополнительное реле стартера
K4	Разгрузочное реле выключателя зажигания
К5	Реле аварийной сигнализации
K6	Реле обогрева сидений / Реле очистителя
K7	Реле дальнего света фар
K8	Реле звукового сигнала
K9	Реле противотуманных фар
K10	Реле обогрева заднего стекла и наружных зеркал
K11	Реле подогрева сидений
K12	Реле топливного насоса
K13	Реле света заднего хода
K14	Реле электро вентиляторов охлаждения радиатора
K15	Реле обогрева ветрового стекла
K16	Реле обогрева ветрового стекла
K17	Реле муфты компрессора кондиционера

Главный блок

Основной блок с предохранителями и реле находится под панелью приборов со стороны водителя, за защитной крышкой.

p, blockquote 4,0,0,0,0 –>

p, blockquote 5,0,0,0,0 –>

Схема Вариант 1

p, blockquote 6,0,1,0,0 –>

p, blockquote 7,0,0,0,0 –>

Схема Вариант 2

p, blockquote 8,0,0,0,0 –>

p, blockquote 9,0,0,0,0 –>

Описание предохранителей

p, blockquote 10,0,0,0,0 –>

F1	15А Электронный блок управления двигателем, реле электро вентилятора системы охлаждения, топливные форсунки
F2	30А Электро стеклоподъемники
F3	15А Аварийная сигнализация
F4	20А Стеклоочиститель, подушка безопасности
F5	25А Отопитель (предохранитель печки калины), Блок управления электро усилителем, Омыватель ветрового стекла
F6	20А Звуковой сигнал
F7	10А Жидкокристаллический индикатор комбинации приборов, Выключатель и лампы сигналов торможения, Освещение салона
F8	20А Обогрев заднего стекла
F9	5А Лампы габаритного света с правой стороны, Лампа освещения вещевого ящика
F10	5А Лампы габаритного света с левой стороны, Сигнализатор наружного освещения в комбинации приборов, Лампы освещения номерного знака
F11	7,55А Фонарь заднего противотуманного света, Блок управления иммобилизатором
F12	7,5А Лампа ближнего света правой блок — фары
F13	7,5А Лампа ближнего света левой блок — фары
F14	10А Лампа дальнего света правой блок — фары
F15	10А Лампа дальнего света левой блок — фары
F16	10А Правая противотуманная фара
F17	10А Левая противотуманная фара
F18	20А Обогрев передних сидений, прикуриватель
F19	10А АБС
F20	15А Прикуриватель, замок багажного отделения, диагностический разъем
F21	10А Цепь блокировки заднего хода коробки передач
F22	15А Блок управления охранной сигнализацией
F23	10А Блок управления электро усилителем рулевого управления
F24	7,5А Кондиционера
F25	10А Плафон освещения салона, сигналы торможения
F26	25А АБС
F27	Запасной
F28	Запасной
F29	Запасной
F30	Запасной
F31	50А Электро усилитель рулевого управления
F32	30А АБС

Назначение реле

p, blockquote 12,1,0,0,0 –>

K1	Реле омывателя блок-фар
K2	Реле стеклоподъемников
K3	Дополнительное реле стартера
K4	Разгрузочное реле выключателя зажигания
К5	Реле аварийной сигнализации
K6	Реле обогрева сидений / Реле очистителя
K7	Реле дальнего света фар
K8	Реле звукового сигнала
K9	Реле противотуманных фар
K10	Реле обогрева заднего стекла и наружных зеркал
K11	Реле подогрева сидений
K12	Реле топливного насоса
K13	Реле света заднего хода
K14	Реле электро вентиляторов охлаждения радиатора
K15	Реле обогрева ветрового стекла
K16	Реле обогрева ветрового стекла
K17	Реле муфты компрессора кондиционера

Процесс снятия и замены блоков предохранителей на автомобиле Лада Калина 1

Ремонт электрооборудования проводится в случае выхода последнего из строя. Для выполнения работ по замене основного модуля предохранителей на Лада Калина 1 потребуются следующие инструмент: отвертка крестовая PH2, пинцет большой и малый. Порядок демонтажа следующий:

• Открыть капот и отключить аккумулятор во избежание коротких замыканий.
• Фиксатор рулевой колонки опустить вниз, после чего выкрутить винты крепления ее кожуха. Деталь снять и убрать в сторону.
• Крышку снять с корпуса, для чего необходимо отжать шесть пластиковых накладок.
• Вывернуть правый и левый винты крепления корпуса, и вынуть его из гнезда.
• Отсоединить электрические разъемы, расположенные на внутренней поверхности корпуса.

После освобождения дефектного монтажного блока предохранителей Лада Калина 1-х годов выпуска на его можно заменить на новый или заведомо исправный. Процесс установки выполняется в обратном порядке.

Категория: Характеристики

Отличия в электронике Лады Калины 1 от Калины 2

Эти два автомобиля, несмотря на внешнее сходство и общую базу, имеют разную структуру построения электропроводки.

Во втором поколении использовались наработки Renault, чем и объясняется появление блока кузовной электроники, как на Lada Vesta. Кроме того, эти автомобили получили совершенно другие монтажные блоки и их расположение.

Разница между сборочными блоками также объясняется появлением на Лада Калина 2 автоматической коробки передач, климат-контроля и обогрева лобового стекла. Кроме того, ДХО появились практически в каждой комплектации. Поэтому диагностика неисправностей, связанных с перегоранием предохранителей, на этих машинах проводится по-разному.

Блок системы управления двигателем

Данный блок расположен в центральной консоли.

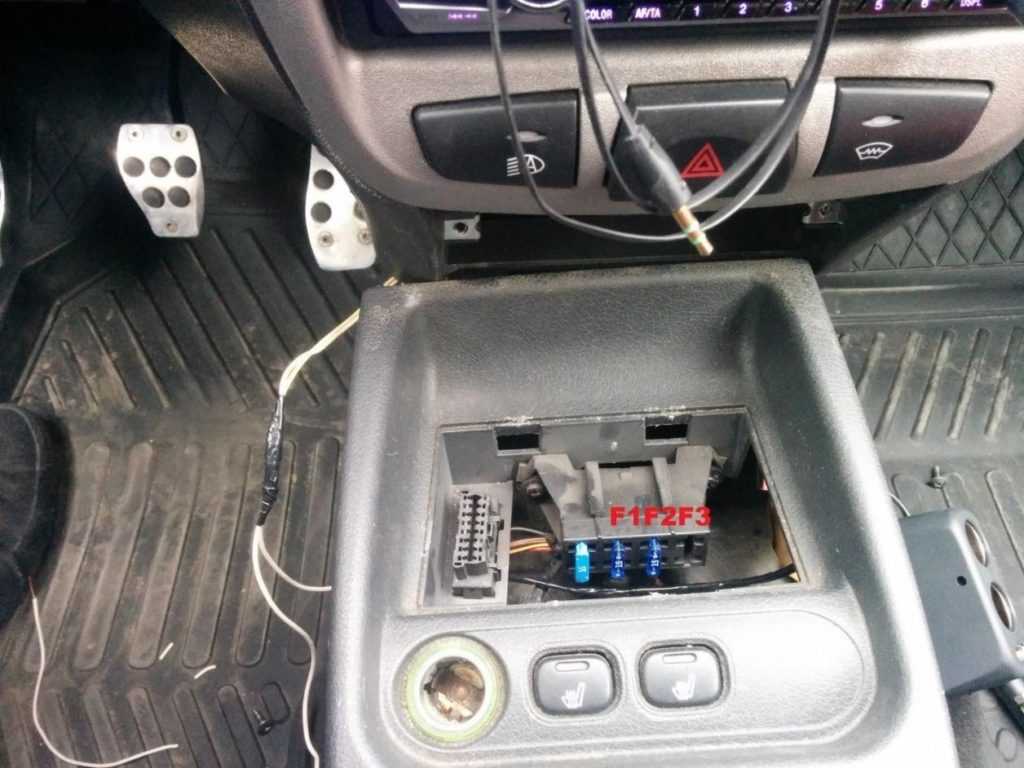

Предохранители отвечающие за работу двигателя, находятся сверху под защитной крышкой.

Фото – схема

Обозначение

1. Диагностический разъем
2. 15А – Цепи главного реле (обмотка реле включения электро­вентилятора системы охлаждения, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода, катушки зажигания)
3. 15А – Топливный насос, предохранитель бензонасоса калины.
4. 15А – Цепи постоянного питания контроллера (ЭБУ)

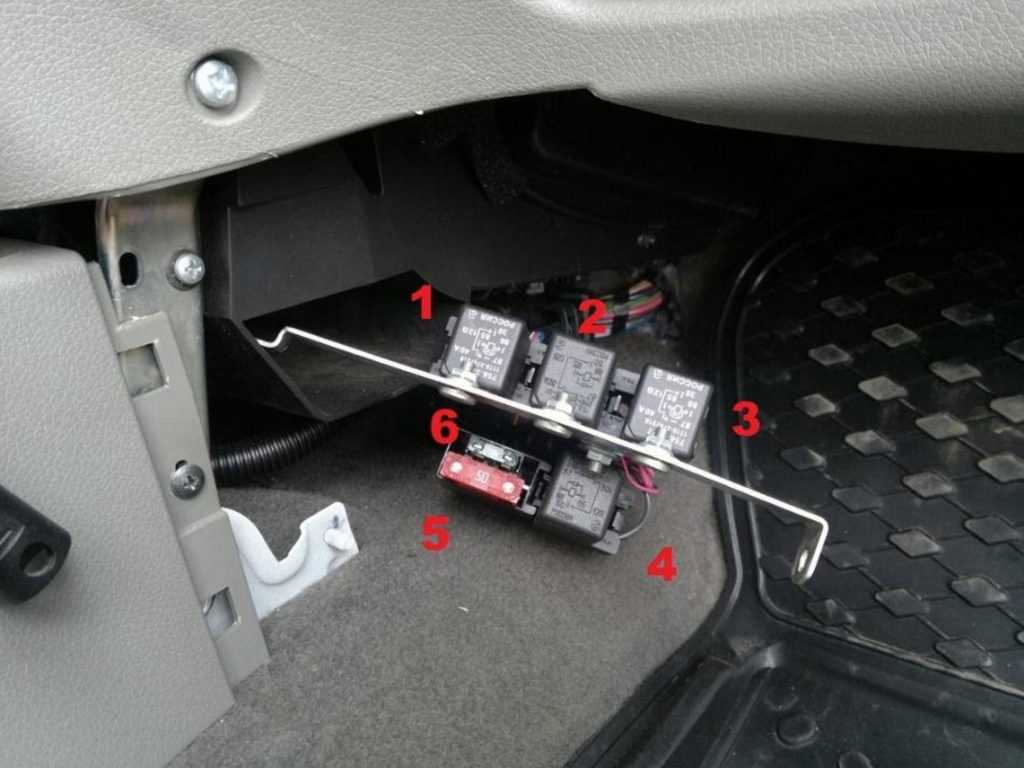

Реле находятся в правой нижней части консоли, там же крепятся предохранители электровенти­лятора системы охлаждения.

Схема

По данному материалу мы так же подготовили видео материал у себя на канале. Заходите и подписывайтесь.

А если остались вопросы, пишите их в комментарии.

Монтажный блок Калины (блок предохранителей)

Проблемы с электрикой Лада Калина встречаются так же как и у любого другого автомобиля. Выяснять причины неисправностей принято с проверки предохранителей и реле.

Монтажный блок Лада Калина

Монтажный блок реле и предохра­нителей располагается слева от рулевой колонки на панели прибо­ров.

Перед заменой реле или предохраните­лей обязательно отсоедините минусовую клемму аккумулятора.

Предохранители монтажного блока Лада Калина

Обозначение предохранителя (номинальный ток. А) – Защищаемые элементы

F1(10) – Иммобилайзер, световые сигнализаторы и стрелочные указатели ком­бинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотовF2 (30) – Цепи электростеклоподъемниковF3 (10) – Цепи аварийной сигнализацииF4 (20) – Очиститель ветрового стекла, цепь выключателя обогрева заднего стеклаF5 (25) – Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стеклаF6 (20) – Звуковой сигналF7 (10) – Жидкокристаллический индикатор комбинации приборов, выключа­тель и лампы сигналов торможения, освещение салонаF8 (20) – Элемент обогрева заднего стеклаF9 (5) – Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящикаF10 (5) – Лампы габаритного света в левой блок-фаре и левом фонаре, сигнали­затор наружного освещения в комбинации приборов, лампы освеще­ния номерного знакаF11 (7,5) – Цепи ламп противотуманного света в задних фонаряхF12 (7,5) – Лампа ближнего света (правая блок-фара), мотор-редуктор корректора света правой блок-фарыF13 (7,5) – Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фарыF14 (10) – Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборовF15 (10) – Лампа дальнего света (левая блок-фара)F16, 17 (10) – Лампы противотуманных фар (опция)F18 (15) – Элементы подогрева сидений (опция)F19 (10) – Электрические цепи АБС (опция)F20 (15) – Нагревательный элемент прикуривателяF21(10) – Цепь блокировки заднего хода коробки передачF22 (15) – Блок управления охранной сигнализациейF23 – РезервF24 – РезервF25 – РезервF26 (25) – Электрические цепи АБС (опция)F27 (5) – ЗапаснойF28 (7,5) – ЗапаснойF29 (10) – ЗапаснойF30 (20) – ЗапаснойF31(50) – Электроусилитель руля

Отметим, что в предыдущей статье мы рассматривали почему не работает печка на приоре и как её ремонтировать своими руками.

Реле монтажного блока

Обозначение – Наименование – Запитываемые потребителиК1 (опция) – Реле омывателя блок-фар – Элетродвигатель омывателя блок-фарК2 – Реле стеклоподъемников – Электродвигатели стеклоподъемниковКЗ – Реле стартера – Тяговое реле стартераК4 – Дополнительное реле – Выключатель и обмотка реле обогрева заднего стекла, переключатель электродвигателя отопителя, переключатель очистителя и омывателя ветрового стеклаК5 – Реле-прерыватель указателей поворота и аварийной сигнализации – Лампы указателей поворота и аварийной сигнализацииК6 – Реле очистителя ветрового стекла – Электродвигатель очистителя ветрового стеклаК7 – Реле дальнего света блок-фар – Лампы дальнего света блок-фарК8 – Реле звукового сигнала – Звуковой сигналК9 (опция) – Реле противотуманных фар – Лампы противотуманных фарК10 – Реле обогрева заднего стекла – Элемент обогрева заднего стеклаК11 (опция) – Реле подогрева сидений – Элементы подогрева сиденийК12 (резерв) –

Основной блок предохранителей Лада Калина

Цепи системы управления двигателем защищены тремя плавкими предохранителями, которые располагаются под крышкой в облицовке туннеля пола. Чтобы снять крышку с центральной консоли нужно подцепить ее плоской отверткой.

Предохранители и диагностический разъем системы управления двигателем:

1. Диагностический разъем;2. Предохранитель силовой цепи главного реле;3. Предохранитель силовой цепи реле электробензонасоса;4. Предохранитель цепи постоянного питания контроллера.

Внимание. Новое реле или предохра­нитель следует устанавли­вать вместо вышедшего из строя только после опреде­ления и устранения причины неисправности

Разрешается использовать только стандарт­ные предохранители, рассчи­танные на определенную ве­личину номинального тока

Применение са­модельных предохранителей или предохранителей увели­ченного номинала может при­вести к выходу из строя эле­ментов электрооборудования, а возможно, и к пожару

Разрешается использовать только стандарт­ные предохранители, рассчи­танные на определенную ве­личину номинального тока. Применение са­модельных предохранителей или предохранителей увели­ченного номинала может при­вести к выходу из строя эле­ментов электрооборудования, а возможно, и к пожару.

Как правильно снять прикуриватель на Ладе Гранта

В представленном фотоотчете будет показано, как снять прикуриватель на Лада Гранта, для его замены или ремонта.Также вы узнаете по каким причинам выходит из строя прикуриватель.

Почему выходит из строя прикуриватель на Лада Гранте

Одной из основной причиной выхода из строя прикуривателя Лады Гранта, является короткое замыкание, которое может возникнуть сбоем в бортовой сети автомобиля либо по причине износа внутренних элементов.Также снятие прикуривателя на Гранте необходимо еще для замены перегоревшего диода (лампочки) освещения гнезда.

Какой купить прикуриватель

Если у вас не получается найти оригинальный прикуриватель Гранты, то отличной альтернативой ему будет запчасть произведенная номер по каталогу DA5100F0109

Как снять прикуриватель на Гранте

Первым делом, как и при работах с любым компонентом электроборудования автомобиля, нужно отключить питание аккумулятора и только после приступать к снятию прикуривателя.Аккуратно отгибаем края чтобы пластиковые выступы не мешали, освобождаем металлическую личинку. Затем необходимо снять центральную консоль торпеды.

Видео снятия центральной консоли Гранты

После этого на зеленом пластиковом корпусе с помощью отвертки нажимаем верхний фиксатор, и пробуем немного вытаскивать основание прикуривателя наружу.Теперь необходимо попытаться отсоединить разъем и полностью вытягиваем прикуриватель Гранты .

Устройство и предназначение прикуривателя

Устроен прибор просто:

• металлический патрон со спиралью из нихрома;
• кнопка;
• пластиковая рукоятка.

На приборной панели есть специальная розетка, в которую вставляется прикуриватель. При нажатии на рукоятку устройство подключается к бортовой сети автомобиля. Через нихромовую спираль проходит ток, она нагревается. Как только температура становится максимальной, срабатывает термореле, происходит щелчок, прикуриватель возвращается в первоначальное положение.

На первых моделях автомобилей прибор использовался непосредственно для прикуривания, но с развитием технологий его применение значительно расширилось. В настоящее время все внешние электронные устройства подключают через него: пылесосы, навигаторы, зарядные устройства, антирадары, мобильные телефоны.

Характерные неисправности

Причины, по которым не работает прикуриватель, могут быть разные. Одна из них — сгоревший предохранитель. Он может перегореть из-за подключаемых устройств, например компрессора или разветвителя. Для устранения неисправности нужно открыть монтажный блок, вытащить сгоревший предохранитель и вставить новый. Подойдет обычный флажковый предохранитель на 15 или 20 Ампер.

Вторая не менее популярная неисправность – разогнутые внутри устройства усики-контакты. Если пользоваться часто зарядным устройством, металлические усики со временем разгибаются. Для возвращения прибору работоспособности усики следует немного подогнуть с помощью плоской отвертки (автор видео — Andrei Che).

Инструкция по ремонту и замене

Если причина не в предохранителе и усиках, то возможно не работает устройство. В этом случае его нужно заменить. Усложняет замену разборка пластикового тоннеля пола.

Процедура замены на Лада Калана и Лада Гранта Лифтбек похожа, состоит из последовательности действий:

1. В первую очередь нужно снять клемму АКБ.
2. Затем выкручивают три крепежных болта, которые держат пластиковую накладку ручного тормоза.
3. Далее следует выкрутить концевик ручника.
4. В задней части тоннеля есть саморез, который выкручиваем на следующем этапе.
5. Затем выкручиваем крепления тоннеля пола сбоку.
6. Далее снимаем чехол с ручки переключения передач.
7. Теперь можно поднимать тоннель и приступать к замене прикуривателя.
8. Перед заменой нужно отсоединить питание.
9. Далее нажимаем на защелки, удерживающие прикуриватель, и можно его снимать.
10. Вставляем новую деталь и выполняем обратные действия по сборке.

Заменить неработающий прикуриватель просто, с этой процедурой справится любой автолюбитель.

В этом видео рассказывается, как заменить предохранитель 12-вольтовой розетки на Лада Гранта (автор видео – remgar).

Силовые предохранители

Основные силовые предохранители и диагностический разъём находятся под крышкой рядом с прикуривателем.

Надеюсь эта статья поможет решить вашу проблему с электрооборудованием. Возите на всякий случай с собой запасные предохранители и по возможности реле, тогда не нужно будет их искать в самый неподходящий момент или в нерабочее время автомагазинов.

Монтажный блок реле и предохра­нителей располагается слева от рулевой колонки на панели прибо­ров.

Перед заменой реле или предохраните­лей обязательно отсоедините минусовую клемму аккумулятора.

Предохранители монтажного блока
Обозначение предохранителя(номинальный ток. А)	Защищаемые элементы
F1(10)	Иммобилайзер, световые сигнализаторы и стрелочные указатели ком­бинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотов
F2 (30)	Цепи электростеклоподъемников
F3 (10)	Цепи аварийной сигнализации
F4 (20)	Очиститель ветрового стекла, цепь выключателя обогрева заднего стекла
F5 (25)	Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стекла
F6 (20)	Звуковой сигнал
F7 (10)	Жидкокристаллический индикатор комбинации приборов, выключа­тель и лампы сигналов торможения, освещение салона
F8 (20)
F9 (5)	Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящика
F10 (5)	Лампы габаритного света в левой блок-фаре и левом фонаре, сигнали­затор наружного освещения в комбинации приборов, лампы освеще­ния номерного знака
F11 (7,5)	Цепи ламп противотуманного света в задних фонарях
F12 (7,5)	Лампа ближнего света (правая блок-фара), мотор-редуктор корректора света правой блок-фары
F13 (7,5)	Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фары
F14 (10)	Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборов
F15 (10)	Лампа дальнего света (левая блок-фара)
F16, 17 (10)	Лампы противотуманных фар (опция)
F18 (15)	Элементы подогрева сидений (опция)
F19 (10)
F20 (15)	Нагревательный элемент прикуривателя
F21(10)	Цепь блокировки заднего хода коробки передач
F22 (15)	Блок управления охранной сигнализацией
F23	Резерв
F24	Резерв
F25	Резерв
F26 (25)	Электрические цепи АБС (опция)
F27 (5)	Запасной
F28 (7,5)	Запасной
F29 (10)	Запасной
F30 (20)	Запасной
F31(50)	Электроусилитель руля

Реле монтажного блока
Обозначение	Наименование	Запитываемые потребители
К1 (опция)	Реле омывателя блок-фар	Элетродвигатель омывателя блок-фар
К2	Реле стеклоподъемников	Электродвигатели стеклоподъемников
КЗ	Реле стартера	Тяговое реле стартера
К4	Дополнительное реле	Выключатель и обмотка реле обогрева заднего стекла, переключатель электродвигателя отопителя, переключатель очистителя и омывателя ветрового стекла
К5	Реле-прерыватель указателей поворота и аварийной сигнализации	Лампы указателей поворота и аварийной сигнализации
К6	Реле очистителя ветрового стекла	Электродвигатель очистителя ветрового стекла
К7	Реле дальнего света блок-фар	Лампы дальнего света блок-фар
К8	Реле звукового сигнала	Звуковой сигнал
К9 (опция)	Реле противотуманных фар	Лампы противотуманных фар
К10	Реле обогрева заднего стекла	Элемент обогрева заднего стекла
К11 (опция)	Реле подогрева сидений	Элементы подогрева сидений
К12 (резерв)	–	–

центральной консоли

1. диагностический разъем;
2. предохранитель силовой цепи главного реле;
3. предохранитель силовой цепи реле электробензонасоса;
4. предохранитель цепи постоянного питания контроллера

1. Отвернуть гайку крепления блока реле, используя торцевой ключ.

Блок реле системы управления:

1. реле электровентилятора системы охлаждения;
2. реле электробензонасоса;
3. предохранитель (50 А) электровентилятора системы охлаждения;
4. главное реле

Внимание

Современные автолюбители редко используют данное гнездо по своему непосредственному назначению. В разъем прикуривателя подключаются дополнительные устройства типа зарядки для телефона или прочих девайсов. Самые распространенные:

• электрический компрессор;
• GPS-навигатор для расчета маршрута следования;
• зарядка для мобильного телефона, ноутбука или планшета.

Со временем данный прибор может поломаться: предохранители – перегореть или оплавиться провода. Это чревато массой неудобств даже для некурящего водителя. О том, как провести замену предохранителя прикуривателя автомобиля Лада Калина, где находится монтажный блок и прочие нюансы работы, рассказано ниже.

Составляющие электросети Лада.

В составе транспортного средства Лада Калина находится три рабочих группы, отвечающие за сохранность проводки: монтажная, основная и дополнительная. Предохранители принято размещать определённой совокупностью. Групповое расположения устройств, позволяет добиться большей безопасности бортовой сети. В случае нарушения функции одного из приборов, остальная часть бортовой сети продолжает работать без перебоев.

Важно! Перед проведением работ, необходимо отключить питание аккумулятора во избежание травм. В ходе диагностики, строго соблюдайте требования техники безопасности при работе с бортовой сетью авто

Монтажный блок, находится недалеко от рулевой колонки

На автомобиле Lada Kalina, монтажный блок расположен в левой части приборной панели. Для того чтобы правильно диагностировать блок, необходимо подробно разобрать схему, предоставленную заводом изготовителем. Схема блока, позволяет определить зависимость конкретного прибора бортовой сети от определённого предохранителя. Выявив предохранитель, отвечающий за правильную работу конкретного устройства, необходимо приступить к диагностике. Если в ходе проверки было выявлено, что предохранитель неисправен, его следует заменить на новый

Монтажный блок, находится недалеко от рулевой колонки. На автомобиле Lada Kalina, монтажный блок расположен в левой части приборной панели. Для того чтобы правильно диагностировать блок, необходимо подробно разобрать схему, предоставленную заводом изготовителем. Схема блока, позволяет определить зависимость конкретного прибора бортовой сети от определённого предохранителя. Выявив предохранитель, отвечающий за правильную работу конкретного устройства, необходимо приступить к диагностике. Если в ходе проверки было выявлено, что предохранитель неисправен, его следует заменить на новый.

Монтажная группа, является важнейшей частью электроснабжения потребителей транспортного средства. Среди устройств, за правильную работу которых отвечает монтажный блок, можно выделить следующие: электроподъемник зеркал, световые и звуковые сигналы аварийной сигнализации,дворники,габариты, противотуманные фары, ближний и дальний свет,контроллер охранной системы и электрический усилитель рулевого управления (при соответствующей комплектации).

В основной группе, находятся предохранители, отвечающие за систему электронного контроля ДВС. Схема основной группы предохранителей включает в себя следующие элементы: разъем для проверки, предохранители — главное реле, реле электрического топливного насоса и предохранитель электронного блока управления двигателем.

Дополнительная группа , расположена в автомобиле Лада Калина под приборной панелью. Для удобства проведения работ, можно выкрутить крепеж блока и демонтировать его. Схема дополнительно группы, включает в себя следующие компоненты: реле электрического вентилятора охлаждающей совокупности, реле электрического топливного насоса, элемент обеспечения безопасности электрического вентилятора охлаждающий совокупности и основное реле.

Неисправные реле Лада Калина, требуют замены так же как и другие компоненты сети. Производить замену реле и устройств безопасности сети стоит только после выявления причин неисправности. При замене, необходимо использовать элементы рекомендованные производителем Лада Калина. Поскольку, каждый компонент обеспечивающей безопасность электросети рассчитан на оптимальную величину тока, применение постороннего элемента может привести к нарушению работы электроприбора.

Блок электросети лада Калина имеет достаточно простое и понятное устройство. При наличии соответствующей схемы с обслуживанием системы питания справиться любой автолюбитель. Замена элементов блока, простая но весьма важная процедура. Ведь от сохранности предохранителей напрямую зависит успешная работа все электрических приборов автомобиля. Своевременная замена элементов блока позволит восстановить работу устройства и вернуть безопасность бортовой сети машины.

Удачной замены предохранителей!

Ни один автовладелец не застрахован от неполадок электрооборудования своего автомобиля. Хотя бы однажды такая проблема может возникнуть у любого, даже самого внимательного владельца авто. Скорее всего, она связана с выходом из строя предохранителей.

Схема предохранителей и реле в Калине 1

Как было сказано ранее, блоков предохранителей и реле в Лада Калина первого поколения три. Поэтому каждый следует рассматривать отдельно.

Основной блок

Чтобы понять, какие предохранители установлены в основном блоке и за что они отвечают, следует ознакомиться с таблицей:

Число	Рабочий ток, А	За что отвечает
F1	10	Аварийная сигнализация, указатели поворотов, противоугонное устройство (иммобилайзер), панель приборов
F2	30	Электрические окна
F3	10	Тревога
F4	20	Стирка и вытирание
F5	25	ЭБУ усилителя рулевого управления и двигатель отопителя
F6	20	Рог
F7	10	Лампы салона, приборная панель
F8	20	ТЭН обогрева заднего стекла
F9	5	Цель — правая сторона автомобиля
F10	5	Цель — левая сторона автомобиля
F11	7,5	Блок управления иммобилайзером
F12	7,5	Ближний свет — правый блок-фонарь
F13	7,5	Ближний свет — левый блок-фонарь
F14	10	Дальний свет — правая фара
F15	10	Дальний свет — левая фара
F16	10	ПТФ — правая сторона
F17	10	ПТФ — левая сторона
F18	15	Обогрев сидений
F19	10	ЭБУ АБС
F20	15	Зажигалка
F21	10	Реверсивный переключатель
F22	15	Стандартный блок управления сигнализацией
F23	25	Евро
F24	7,5	Электронная почта Магнитная муфта кондиционера
F25	30	Блок питания
F26	25	ЭБУ АБС
F27	50	Евро
F28	40	АБС

Последние четыре предохранителя зарезервированы и необходимы для замены вышедших из строя.

Чтобы узнать, какое реле за что отвечает в Лада Калина 1, достаточно изучить следующую таблицу:

Число	Обозначение
К1	Стеклоочиститель фар
К2	Электрические окна
К3	Начиная
К4	Дополнительное реле
К5	Релейный переключатель для указателей поворота и аварийной сигнализации
К6	Стеклоочистители и омыватели лобового стекла
К7	Дальний свет
К8	Рог
К9	ПТФ
К10	Обогрев заднего стекла
К11	Нагревательный элемент сиденья
К12	Муфта компрессора кондиционера

Блок предохранителей под прикуривателем

Здесь установлено всего три ставки. Предохранители предназначены для защиты цепей системы впрыска двигателя.

Число	Текущий	Обозначение
F1	15А	Цепь активации главного реле
F2	15А	Бензонасос
F3	15А	Постоянный «+» ЭБУ питания

Блок предохранителей и реле под консолью

Он закрывает силовые части системы впрыска двигателя. На втором поколении автомобиля почти все реле и предохранители отсюда пойдут на главный монтажный блок.

1	Низкая скорость вентилятора
2	Главное реле
3	Высокая скорость вентилятора
4	Реле топливного насоса
5	Предохранитель электровентилятора
6	—
