Схема предохранителей мерседес 211

Панель приборов Блок предохранителей №1 (слева)

Назначение предохранителей в панели приборов Блок предохранителей №1

№	Слитая функция	ампер
92	Блок управления левого переднего сиденья	40
93	Блок управления удерживающими системами Версия для США: Блок управления системой измерения веса (WSS)	7,5
94	с 2009 года: многофункциональная камера	5
95	–	–
96	Блок контроля давления в шинах	5
97	W221: Блок управления аудио / видео контроллером (задняя развлекательная система)	7,5
98	Задняя развлекательная система: DVD-плеер (с 2009 года)	7,5
99	с 2009: дисплей COMAND, дисплей SPLITVIEW	7,5
100	с 2009 года: блок управления медиаинтерфейсом	5
101	Задняя развлекательная система: левый задний дисплей, правый задний дисплей	10
102	Блок управления правым передним сиденьем	40
103	Блок управления ESP	7,5
104	Блок управления аудиотюнером	40
105	–	–
106	Японская версия: электронный блок сбора платы за проезд (ETC). Действителен для Южной Кореи с 1.9.10: разъем для ТВ / тюнера. Действителен для навигации; с 2009 года: навигационный процессор	1
107	Блок управления SDAR (спутниковое радио SIRIUS) (W221 с 2009 г.) Цифровое радио: блок управления цифровым аудиовещанием HD-радио: блок управления тюнером высокой четкости	5
108	W221: задний блок управления кондиционером	5
109	W221: промежуточный разъем заднего вентилятора	15
110	W221: Блок управления левой задней многоконтурной спинкой, Блок управления правой задней многоконтурной спинкой	7,5
111	Заднее многоконтурное сиденье или задняя развлекательная система (модель 221): блок управления RCP	5
112	W221; до 2008 года: Блок управления левой передней двери, Блок управления правой передней двери S 400 Hybrid: Блок управления передней SAM с блоком предохранителей и реле	5
113	S 400 Hybrid: блок управления DC / DC преобразователем	5

Мерседес-Benz W211

Дистанционное дополнительное отопление


               F025

Пневматическое
подвешивание
  F037

Модуль антенны

           F008

Противоугонный
управляющий модуль



F008

Аудио шлюз

F006

Основная панель выключателей


 F039

CD

  ченжер


 F026

Центральный шлюз

 F041

Регулирование высоты блока управления

  F037

Диагностическая муфта


F030

Блок управления водительской двери


F033

Блок управления пассажирской  двери


F022

Блок управления  двери   зад  лево

   F032

Блок управления  двери   зад  право

       F021

Приспосабливаемое сидение водителя / память
       F034

Мощность сидения
водителя

    F001

Стеклоочиститель кормы

    F007

Регулятор мотора

    F042

Топливный насос

     F004

Блокирование топливного
бака
           F015

Центральная электрика водителя
   F042
 F031

Обогрев сидений передний

            F036

Обогрев сидений задний

         F016

Движение Без ключа
        F024

Навигация

         F003

Парктроник

    F003

Пассажирское приспосабливаемое сидение /
память
  F023

Пассажирская мощность
сидения


    F002

Штепсельная розетка

багажник


F012

Штепсельная розетка

задняя
      F013

Пневматическое регулируемое сидение


   F013
  F017

Радио

       F028

Дистанционное закрытие
багажника


           F011

Обслуживающая единица крыши


         F009

Обогрев руля

         F029

Разделительное реле


        F040

Контроль за давлением в шине


            F003

Верхняя панель выключателей


           F040

Электропитание трейлера
                 F019

Блок управления
трейлера

              F018

ТВ

         F003

 Шторка
заднего стекла


       F020

Задний стеклоочиститель


              F007

Отапливаемое заднее
стекло

     F010

передний блок предохранителей Мерседес Е
класса W211

Коробки предохранителей/релейные платы в нише под запасным колесом

(40A) Система подачи воздуха на выпуск

(200A)Блок предохранителей/реле в моторном отсеке – предохранители F53b/F54a/F55/F63-F65/F67, многофункциональный блок управления 1

F79 (200A) Блок предохранителей/реле в багажном отделении –предохранители F3/F4/F9/F11, многофункциональный блок управления 2

(150A) Блок предохранителей/реле в моторном отсеке -предохранители F43/F45-F47, многофункциональный блок управления 1

(150A) Блок предохранителей/реле под приборной панелью-предохранители F21-F42

(30A) Представительские автомобили

(5A)Реле дополнительного аккумулятора

(5A) Блок системы голосовой активации

(5A)Разъем питания дополнительного оборудования (01/06/06>)

(30A)Насос регулировки поясничной опоры (>31/05/06)

(30A) Блок управления приводом открывания /закрывания крышки багажника, блок управления электрооборудованием задней двери (04/03>универсал)

(40A) Блок контроля загрузки багажного отделения (универсал)

(40A) Электронный блок управления SRS (01/06/06>)

Электрические схемы E-class

При составлении электрических схем для отображения электроприборов и соединений на фирме Mercedes избрали новый путь: то, что раньше было представлено на одной общей схеме, для моделей Е-класса разделено на многочисленные функциональные группы. И в этом выделенном из воображаемой общей схемы блоке содержится вся информация, необходимая для понимания устройства данной группы: наименования приборов, нумерация контактных разъемов, цвета проводов и т.д. Таблица с используемыми сокращениями и обозначениями приведена ниже.

Недостаток этих схем — необходимость постоянно листать страницы для поиска необходимого промежуточного соединения.

Построение электрических схем

Прокладка проводов на схемах показана схематично.

Электрические схемы автомобиля Mercedes

Авторы выбрали по своему усмотрению наиболее часто используемые схемы. Тому, кто хочет получить полный комплект схем, можно посоветовать обратиться в фирму по продаже автомобилей Mercedes и заказать комплект.

Вверху схемы обычно представлена «плюсовая» группа. Сюда ток приходит с предохранителя, для которого указаны обозначение контактов, номер и номинальное значение.

С буквенным обозначением «F» и последующим цифровым обозначением на схеме в их контактах показаны предохранители. Нумерация соответствует их размещению в блоках предохранителей и реле.

Для проводов приведены обозначения их сечения.

как правило, обозначаются на схеме буквой «Х». Следующее далее цифровое обозначение позволяет по таблице определить, где данное соединение размещено в автомобиле.

Все детали имеют на схемах буквенное и последующее цифровое обозначение. Так, например, буква «А» обозначает приборы, приемники, передатчики; «В» — датчики, температурные датчики; «Е» — лампы; «F» — предохранители; «G» — источники тока; «H» — сигнальные устройства; «K» — реле; «L» — катушки, индуктивные датчики; «M» — электродвигатели; «N» — блоки управления; «R» — резисторы; «S» — выключатели; «T» — катушки зажигания; «W» — контакты «массы»; «X» — контактные разъемы; «Y» — клапаны; «Z» — места пайки в жгуте проводов.

Для обозначения деталей использованы принятые символы, при этом положение всех выключателей и контактов показано для неподвижного закрытого автомобиля с включенным стояночным тормозом.

Обозначения контактов. Аналогичные указанным на схемах одно- или двухзначные цифровые обозначения на схеме, при необходимости с дополнительными буквами, можно найти на контактах подключения соответствующих деталей.

Детали кузова, двигателя и коробки передач в электрооборудовании служат для замыкания электроцепи и называются «массой». На схемах каждый контакт «массы» обозначен буквой «W».

На схемах также представлены различия в зависимости от модификации и комплектации. Детали заключены в пунктирную с точкой рамку и обозначены аббревиатурой (см. список аббревиатур). Проводка не показана полностью. Если вы нашли вариант комплектации вашего автомобиля, нужно по изображению передвинуть его под условное обозначение прерванной проводки и так установить соединение.

Условные обозначения на электрических схемах 1–5/6 Датчик положения коленчатого вала систем ERE/EVE220/1 Экран в изоляции237/2 Вывод шины данных CAN (low)27/24 Вывод контакта «87»27/25 Вывод контакта «87» без предохранителя (Motronik/модуль реле)825/2 Датчик установленного значения ERE/EVEА1 Комбинация приборовА16 Датчик удараА16/1 Датч.

Источник статьи: http://automend.ru/mercedes-e_class/374.html

Блок реле за аккумулятором

Реле
Расположение	Назначение
A	Реле включения топливного насоса системы впрыска.
B	Реле защиты от перенапряжений электронных компонентов систем впрыска и антиблокировки тормозов.
C	Реле управления компрессора кондиционера.

Оригинальные предохранители для w124 в упаковке

Оцените полезность материала:  полезный    бесполезный Удалось ли найти необходимый предохранитель? Да спасибо! Нет, спрошу в комментариях

Дополнительно

•  Все модели Mercedes-benz с оцинкованным кузовом •  Что спрашивают люди об автомобилях Mercedes-benz •  Авторазборки Mercedes-benz в вашем городе

Сохраняйте у себя полезные страницы!

Как работает прикуриватель и схема его подключения

Основной элемент прикуривателя — это его гнездо, в которое вставляется как нагревательный элементы, так и штекеры различных устройств, питающихся от сети 12В. На гнездо подведена масса от аккумулятора, а в штекере есть плюсовой контакт. Когда вы вставляете разъем в гнездо, то цепь замыкается и на устройства подается питание.

Как устроен автомобильный прикуриватель

Схема питания прикуривателя

Если есть подсветка, то запитывается она отдельным проводом, подходящим к гнезду. Питание подается по проводам, которые с одной стороны через фишку подключены к монтажному блоку с предохранителями, а с другой стороны через другую фишку — к клеммам корпуса прикуривателя.

Во избежание замыкания в сети, гнездо прикуривателя всегда имеет предохранитель в блоке предохранителей. Также у него есть еще один дополнительный предохранитель на корпусе. Кстати, у подсветки отдельный предохранитель.

Важный момент — почему прикуриватель постоянно работает при выключенном зажигании? Это не неисправность, это особенность его подключения по схеме. Например, так работает прикуриватель в автомобилях ВАЗ “Классика”, ВАЗ-2114, Lada Kalina, BMW E34-E36, Skoda Octavia Mk2, SEAT Leon I и некоторых других. Но так происходит не всегда.

Не работает прикуриватель при выключенном зажигании у ВАЗ-2115, BMW E39 и новее, Volkswagen Touareg, Opel Corsa и других. Кстати, судя по форумам, в одних и тех же моделях LADA, прибор может и работать и не работать при выключенном зажигании.

Passenger compartment

Fuse box in the dashboard

On the left side of the dashboard, behind a protective cover, there is a fuse box.

Photo – example

Diagram

Allocation

150A Power supply: Rear power fuse box
21	25/30A Rear right door control unit
22	Front right door control unit
23	30A Seat adjustment control unit with memory function, front passenger
24	25A Terminal 30 cable lug, Keyless-Go
25	25A Auxiliary heater protected via cable termination:( STH heater)
5A Additional protection via auxiliary heater switch fuse:
Receiving unit for radio remote control of the auxiliary heater STH
26	7.5A CD changer
27	5A Terminal 15 relay (since 2007)
28	5A Audio system
Control panel with COMAND system display (Japan)
15A Audio module and navigation box control panel (Audio 50 APS)
15A Control panel with COMAND system display
29	15A Cable lug electr. terminal 30 circuits
15A DC/DC converter control unit (before 2003)
El7.5 Electronic steering column module
7.5A EZS control unit
30	7.5A Diagnostic connector
31	5A Upper control box
5A Isolating relay for disconnected consumers (2006)
7.5A SAM control unit with relay and fuse module on the driver’s side (until 2006)
32	25/30A Rear control unit a lion. doors
33	25/30A Front left door control unit
34	30A Driver’s seat adjustment control unit with memory function
35	5A Passenger weight system (WSS) control unit (since 2007; USA)
36	25A Seat heating and ventilation control unit
37	7,5/15A AIRmatic control unit with ADS system
38	7,5A Headrest relay NECK-PRO
39	5A Control box lower control box
40	5A Upper control box (before 2006)
10A Seat heating and ventilation control unit
41	5A Central interface control unit
42	7.5A Isolating relay for disconnected consumers (until 2006)
ME control unit (engines 112, 113)
Terminal 87 relay, motor (motors: 629, 642, 646 EVO)
SAM control unit with relay and fuse module on the driver’s side (engines 271, 272, 628, 629, 642, 646, 647, 648)
CNG control unit (engine 271)

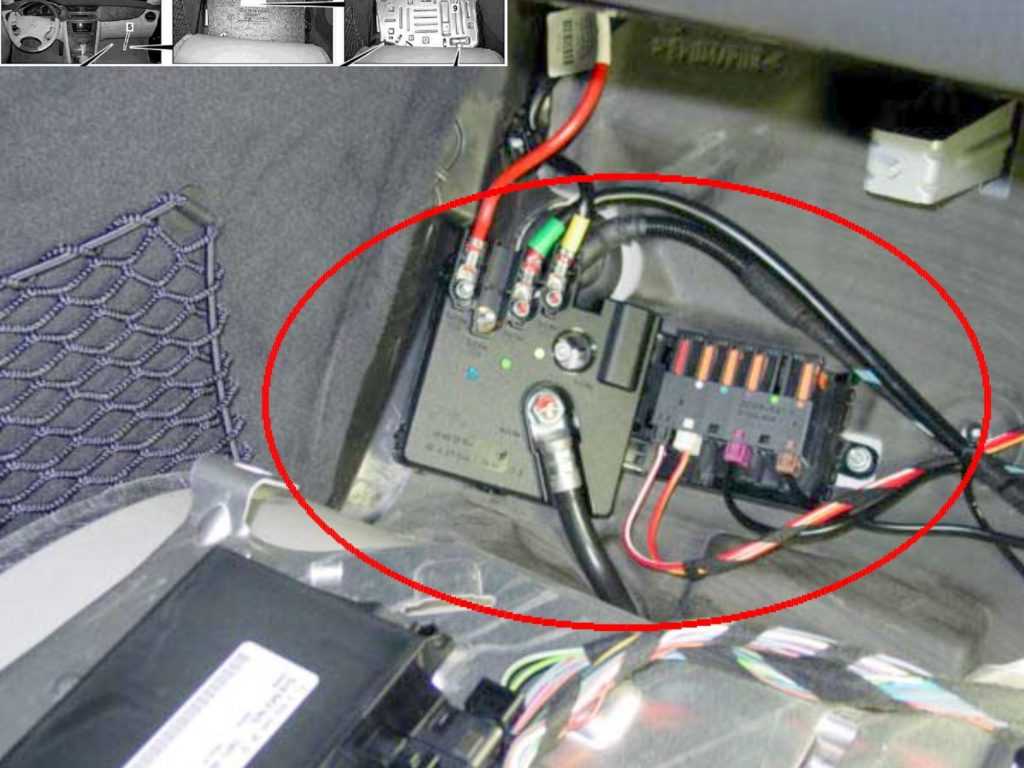

Fuse box under the dashboard

This fuse box is located in the front passenger footwell. To access it is necessary to remove the casing and the protective cover.

Diagram

Appointment

68	200A Auxiliary heater (engines 629, 642, 646, 647, 648)
69	150A Glow output stage (646, 647, 648 engines)
150A End of glow plug time (engines 629, 642, 646)
70	150A Secondary Battery Relay
Engine starting point from an external energy source (since 2007; type 211.2)
71	100A Engine and A/C suction fan with integrated regulator (engines 112, 113, 156, 271, 272, 273, 629, 642, 646, 647, 648)
72	50A Hydraulic block SBC
73	40A Hydraulic block SBC
40A ESP control unit (since 2007)
74	40A Relay AIRMATIC
75	40A SAM control unit, passenger side
76	40A Catalyst purge relay (2003; engines 113.990 (E55 AMG))
40A Front right reversible seat belt pretensioner (PRE-SAFE)
77	40A Heating air recirculation unit
Solar generator control unit
Fan electric motor (since 2007)

Схема блоков предохранителей в Mercedes W211

На Mercedes W211 используются низкопрофильные предохранители формата мини. Они состоят из плавкого элемента в пластмассовом корпусе и ножевых контактов. Вставки окрашены в разные цвета в зависимости от номинала.

Схемы, на которых указано расположение и обозначение предохранителей, находятся на нижних сторонах крышек установочных коробов.

В салоне автомобиля

На печатной плате в торце приборного щитка установлены перемычки, обеспечивающие защиту следующим устройствам:

• подогреву сидений;
• управлению дверями;
• регулировке водительского кресла;
• автономному отопителю;
• диагностическому разъему;
• верхней управляющей блок-панели (дорест.);
• навигатору;
• аудиосистеме;
• CD-чейнджеру;
• вентиляции сидений;
• электронному модулю на рулевой стойке;
• преобразователю напряжения;
• модулю подвески AIRmatic;
• настройке положения подголовников;
• электронному замку зажигания;
• модулю двигателя на природном газе.

Схема и расшифровка блока в салоне.

Блок за бардачком содержит предохранители, подсоединенные к таким электроприборам:

• электродвигателю вентилятора;
• ЕСП;
• крыльчатке кондиционера;
• гидравлическому узлу SBC;
• реверсивным натяжителям ремней безопасности.

Схема и расшифровка блока за бардачком.

В багажнике

Монтажный бокс в багажном отделении можно найти так:

1. Открыть задний капот.
2. Осмотреть обивку левой стенки.
3. Подцепить пальцами крышку за 2 отверстия и снять ее.

Здесь находятся предохранители, защищающие цепи таких электроприборов:

• шторки безопасности на заднем стекле;
• модуля памяти водительского сиденья;
• БУ тягово-сцепным устройством;
• контроля давления в шинах;
• розеток в багажнике и салоне;
• бензонасоса;
• антиобледенителя заднего стекла;
• антенных усилителей;
• управления дверью багажного отделения;
• очистителя на заднем стекле;
• сирены охранной сигнализации;
• датчика наклона кузова;
• парктроника.

Схема блока в багажнике.

Здесь также можно найти реле, подающие питание к таким приборам:

• топливному насосу;
• крышке лючка бензобака;
• заднему дворнику;
• помпе нагнетания вакуума;
• обогреву заднего стекла.

Реле в багажном блоке.

Блок предохранителей в нише запаски

На полу багажного отделения находится ниша для запаски.

В ней располагается аккумуляторная батарея и блок предохранителей, обеспечивающих безаварийную работу следующих устройств:

• оборудования спецавтомобилей;
• клапана продувки катализатора;
• датчика заряда аккумуляторной батареи;
• универсального интерфейса сотового телефона;
• громкой связи;
• модуля голосового управления.

Схема и расшифровка блока возле АКБ.

Посмотреть распиновку предохранителей можно в таблицах.

Схема блока под капотом.Распиновка блока под капотом.Расшифровка значений блока реле.

При выполнении работ по замене перегоревших плавких вставок нужно выполнять следующие рекомендации:

• отсоединять провода от клемм аккумулятора;
• подкладывать под колеса противооткатные буксы;
• предварительно просматривать схему электрооборудования;
• использовать только заводские калиброванные перемычки соответствующего номинала;
• вынимать и устанавливать вставки сухими руками с помощью диэлектрических щипцов.

Водитель должен регулярно проверять запас предохранителей и покупать недостающие в специальном магазине или автосервисе.

Блок реле за аккумулятором

Также в моторном отсеке, сзади аккумулятора располагаются несколько важных реле.

Реле
Расположение	Назначение
A	Реле включения топливного насоса системы впрыска.
B	Реле защиты от перенапряжений электронных компонентов систем впрыска и антиблокировки тормозов.
C	Реле управления компрессора кондиционера.

Схема всего короба под капотом, в котором расположены 1й и 2й блоки.

Упаковка с оригинальными предохранителями Mercedes-Benz.

Оригинальные предохранители для w124 в упаковке

Оцените полезность материала:  Спасибо! Ваш голос учтен!  Удалось ли найти необходимый предохранитель? Да спасибо!

Технический отдел AG Об авторах
