Схема предохранителей мерседес w212

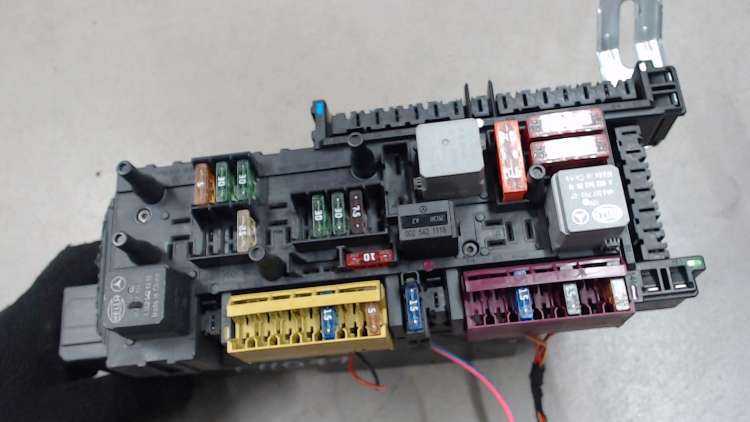

Блоки предохранителей в багажном отделении

В машине используется плавкий тип предохранительных элементов. Они выходят из строя при достижении пиковой нагрузки на цепь. Это позволяет защитить электрическое оборудование от поломки.

Электропредохранители состоят из прозрачного корпуса и вставки из чистого металла. Чаще всего используются медь, цинк и др. Под действием высоких температур химический элемент плавится, повреждая связь.

Общая схема блоков.

Расположение блоков

Отделы расположены в левой части багажника в торце. Устройство отсеков в багажнике различается в зависимости от типа кузова:

1. Седан. Отожмите крышку по периметру с помощью отвертки или иного подходящего предмета. Модуль открывается вниз.
2. Универсал. Потяните за выемку в защитном покрытии и отодвиньте обшивку.

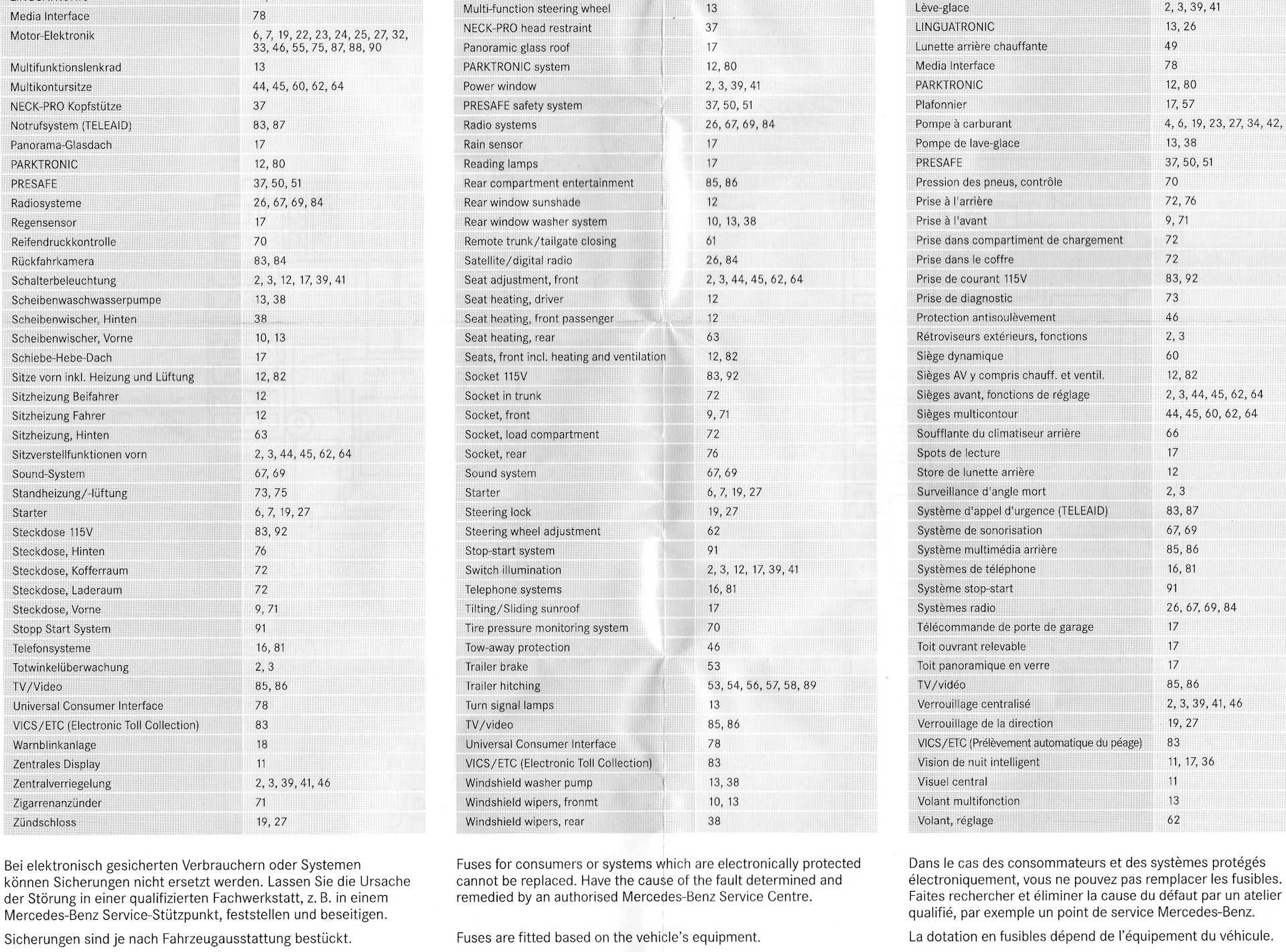

Схема с расшифровкой

В данном блоке Mercedes W212 находятся защитные узлы стеклоочистителя, управления задними дверьми, подогрева сидений, вентилятора салона, печки, элемент на прикуриватель, электродвигатель на дворник и т.д.

Для моделей авто моложе 2011 г. здесь располагается коммутационное устройство циркуляционного насоса охлаждающей жидкости.

Коробки предохранителей/релейные платы в нише под запасным колесом

(30A) Топливный насос( E55)

(40A) Система подачи воздуха на выпуск

(200A)Блок предохранителей/реле в моторном отсеке – предохранители F53b/F54a/F55/F63-F65/F67, многофункциональный блок управления 1

F79 (200A) Блок предохранителей/реле в багажном отделении –предохранители F3/F4/F9/F11, многофункциональный блок управления 2

(150A) Блок предохранителей/реле в моторном отсеке -предохранители F43/F45-F47, многофункциональный блок управления 1

(150A) Блок предохранителей/реле под приборной панелью-предохранители F21-F42

(30A) Представительские автомобили

(5A)Реле дополнительного аккумулятора

(5A) Блок системы голосовой активации

(5A)Разъем питания дополнительного оборудования (01/06/06>)

(30A)Насос регулировки поясничной опоры (>31/05/06)

(30A) Блок управления приводом открывания /закрывания крышки багажника, блок управления электрооборудованием задней двери (04/03>универсал)

(40A) Блок контроля загрузки багажного отделения (универсал)

(40A) Электронный блок управления SRS (01/06/06>)

Предохранители на W124

Блоки установлены на автомобилях Мерседес в кузове Е-класса, который выпускается с 1985 до 1998 года включительно. Схема расположения и основных назначений аналогична как для бензиновых, так и для дизельных моторов. Размещаются под капотом в трех точках:

• первые два в коробке справа (блок реле №1 и предохранители);
• третий расположен слева за аккумулятором отдельно (блок реле №2).

В качестве цветовых маркеров, блок предохранителей Мерседес 124 использует 3 варианта окраски:

1. Красный. Отвечает за регулировку-обогрев сидений/зеркал и стекол, освещение салона (включая подсветку дверей и бардачка), регулировку рулевой колонки, моторчик вентилятора и верхнего люка, работу стеклоподъемников, прикуривателя, магнитолы, омывателей и стеклоочистителей.
2. Белый. Обеспечивает работу фар (включая габариты, поворотники), часов, аварийки, электрики карбюратора, клаксона, системы кондиционера, контрольных элементов (тахометра и спидометра), датчики температуры, водяной насос, подсветку приборов и номерного знака, электросистемы автоматической трансмиссии, а также магнитолы.
3. Синий. Контролирует регулировку электродвигателей передних сидений и рулевой колонки, моторчик отопительного вентилятора, а также обогрев задних стекол.

Интересный момент! Очень часто, владельцы автомобилей Mercedes в 124 кузове, жалуются на проблему: перегорает предохранитель, расположенный в блоке справа в третьем ряду (обычно помечен буквой «G»). Причина частого выхода из строя, скрывается в стеклоподъемниках: предохранитель перегорает при полном опускании стекла.

Процедура по извлечению и замене испорченного предохранителя проста: понадобится пластиковый зажим-пинцет для удобного изъятия из гнезда элемента. В большинстве случаев автомобиль имеет встроенные предохранители в комплекте. При отсутствии можно приобрести оригинальный комплект (см. фото).

Источник

Опель Астра J Предохранитель Прикуривателя Где Находится

Как поменять предохранитель прикуривателя на Опель Астра H

Почему-либо выгорание предохранителя прикуривателя на Опель Astra H — нередкое явление. Мы подготовили пошаговое управление по его смене.

Шаг 1. Ищем люк в багажнике

• Сначала нужно отыскать люк блока предохранителей в багажнике. Обычно он смотрится так:
• Люк предохранителей в автомобиле Опель Астра H обычно смотрится так:
• Если Ваш люк снаружи отличается от изображенного на картинке, означает у Вас редчайшая комплектация, такое бывает, ничего экстравагантного, не надо паниковать.

Шаг 2.7. Определяем тип блока предохранителей

Сейчас нам необходимо осознать, каким монтажным блоком предохранителей вооружена Ваша Астра

Существует, что большая часть автомобилей этой марки оснащалось «полным монтажным блоком», увы некие машины, в особенности базисной комплектации, оснащались «простым монтажным блоком».

Обычный монтажным блок существенно меньше по размеру и очень изредка встречается. Увы бывает же всякое.

Вот так смотрится «полный монтажный блок» предохранителей:

Вот так смотрится «простой монтажный блок» предохранителей:

Шаг 3. Смена предохранителя прикуривателя

Если у Вас обычный блок монтажный (это бывает ОЧЕНЬ Изредка), то Для вас можно смело закрывать багажник, в персональном компьютере подходящего Для вас предохранителя нет. Открывайте капот и меняйте предохранитель FЕ36, номиналом 7,5A (если накрылась подсветка прикуривателя, сможете поменять и её — FЕ33, 5A). Увы, как мы уже писали выше, это большая уникальность.

Описание блока предохранителей

в багажнике универсалаастра J на всех веб-сайтах с одной и тойже фото.

Как поменять предохранитель прикуривателя на Опель Астра Н / Опель Astra H

Перегорание предохранителя прикуривателя

на Опель Астра Н. частая неисправность.

В том случае у Вас обычный полный блок монтажный в багажнике, то Требуется поменять предохранитель FR29, номиналом 15A (FR18, 5A — подсветка):

Что делать, если залип прикуриватель?

В большинстве случаев это происходит по той причине, что перегорел предохранитель. Просто поменяйте его и предохранитель выстрелит назад.

Заместо того, чтоб поменять весь прикуриватель, купите разветвитель на 3.5 гнезда и вставьте в прикуриватель

его.

Что делать если насос для колес очень мощнейший и по причине него сгорает предохранитель?

Заместо того, чтоб брать новый насос, лучше отрежьте вилку прикуривателя и припаяйте парочку крокодилов для батареи аккумуляторной. Подсоединяйте насос прямо к аккуму.

Где в багажнике Опель Astra H находится розетка?

Розетка в багажнике находится на правой стене багажника, но конечно она не во всех комплектациях. Тем у кого она встречаются подфартило — Можно без проблем подключать к ней пылесос в свое время очистки багажника или авто холодильник в долгих поездках.

Расположение блоков

Общая схема размещения электронных блоков управления

Описание

1	Блок управления кондиционером – в панели управления отопителем
2	Усилитель сигнала антенны — под задней полкой
3	Блок управления противоугонной системой (объединено вакуумным насосом) — под задним сиденьем
4	Датчик наклона автомобиля (противоугонная система) — под задним сиденьем
5	Звуковой сигнал противоугонной системы (1997)
6	Звуковой сигнал противоугонной системы (1998) — за колесной аркой
7	Датчик изменения объема (противоугонная система), левый (некоторые модели) — центральная стойка
8	Датчик изменения объема (противоугонная система), правый (некоторые модели) — центральная стойка
9	Датчики изменения объема (противоугонная система) (некоторые модели)
10	Усилитель выходного сигнала аудиосистемы
11	Блок управления дополнительным отопителем
12	Аккумуляторная батарея — под задним сиденьем
13	Блок управления центральным замком (инфракрасный)
14	Датчик сигнала центрального замка (инфракрасный) – во внутреннем зеркале заднего вида
15	Блок управления (при аварии) (c TELE AlD) — левая часть багажного отделения
16	Диагностический разъем (DLC) 1
17	Диагностический разъем (DLC) 2(2001)
18	Блок управления электрооборудованием двери, со стороны водителя (03/97^)
19	Блок управления электрооборудованием двери, со стороны водителя (сзади) (03/97^)
20	Блок управления электрооборудованием двери, со стороны пассажира (03/97)
21	Блок управления электрооборудованием двери, со стороны пассажира (сзади) (03/97)
22	Блок управления электроприводом стеклоподъемника — в блоке переключателей центральной консоли
23	Блок предохранителей/ реле, приборная панель
24	Блок предохранителей/ реле, моторный отсек 1
25	Блок предохранителей/ реле, моторный отсек 2
26	Блок предохранителей/ реле, под задним сиденьем
27	Блок управления фарой, левый (модели с ксеноновыми фарами)
28	Блок управления фарой, правый (модели с ксеноновыми фарами)
29	Блок управления корректором фар (модели с ксеноновыми фарами)
30	Звуковые сигналы — за передним бампером
31	Блок управления замком зажигания
32	Электронный блок управления иммобилайзером — объединён блоком управления замком зажигания
34	Блок управления освещением- в переключателе головного освещения
35	Многофункциональный блок управления 1 (02/97) — функции: Центральный замок, электропривод стеклоподъемников, люк (система центрального замка) — (03/97), аварийная сигнализация, обогреватель заднего стекла, указатели поворота, привод механизма регулировки рулевой колонки, очистители лобового стекла
36	Многофункциональный блок управления 2(03/97) — функции: Лампы освещения салона, люк, лампы подсветки косметических зеркалец
37	Блок управления навигационной системы — в блоке аудиосистемы
38	Датчик температуры окружающего воздуха
39	Блок управления системой парковки (06/99)
40	Блок управления системой парковки (07/99)
41	Датчик дождя — во внутреннем зеркале заднего вида
42	Блок реле 1 — включает: Реле системы ABS, реле системы управления двигателем, реле электродвигателя вентилятора системы охлаждения, реле топливного насоса, реле насоса системы подачи воздуха на выпуск, реле управления дроссельной заслонкой (^02/97)
43	Блок реле 2 – включает: Реле насоса системы подачи воздуха навыпуск, реле стартера, реле защиты от перегрузки/ скачков напряжения (ABS)(03/97)
44	Блок управления электроприводом левого переднего сиденья
45	Блок управления электроприводом правого переднего сиденья
46	Блок управления подогревом сиденья, перед. — в блоке переключателей
47	Блок управления подогревом сиденья, задн. — под задним сиденьем
48	Боковой датчик удара, левый — некоторые модели, под передним сиденьем
49	Боковой датчик удара, левый- некоторые модели, под задним сиденьем
50	Боковой датчик удара, правый — некоторые модели, под передним сиденьем
51	Боковой датчик удара, правый — некоторые модели, под задним сиденьем
52	Электронный блок управления SRS
53	Блок управления блокировкой рулевой колонки
54	Датчик высоты положения кузова, передний (модели с ксеноновыми фарами)
55	Датчик высоты положения кузова, задний (модели с ксеноновыми фарами)
56	Модуль подключения к телефонной сети (06/98) — левая часть багажного отделения
57	Блок управления интерфейсом телефона (06/98)- левая часть багажного отделения
59	Электронный блок управления КПП
60	Блок управления переключением передач – селектор АКПП
61	Блок системы голосовой активации — левая часть багажного отделения

Предохранители Audi A6 C5

Для исключения повреждений от коротких замыканий и перегрузок соединительных проводов и потребителей электроэнергии, электрические цепи защищены плавкими предохранителями. Используются предохранители с «ножевыми» контактами. Перед заменой предохранителя необходимо отключить соответствующую нагрузку и выключить зажигание. Плавкие предохранители размещены в блоке предохранителей, расположенном с левой стороны панели приборов.

Откройте крышку, для этого вставьте отвертку плоской стороной книзу в прорезь и нажмите на крышку.

Перечень задействованных предохранителей находится на внутренней стороне крышки ящика предохранителей.

Дополнительные предохранители находятся на блоке реле, а также на дополнительном держателе реле под блоком реле.

У дизельного двигателя TDI, предохранитель устройства предварительного прогрева находятся в так называемом “блоке Е” слева за перегородкой моторного отсека, под ветровым стеклом.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван.

Снятие предохранителя из блока предохранителей

Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока.

Ток	Цвет
5	Бежевый/ светло-коричневый
7.5	Коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Установите на место крышку блока предохранителей.

Если установленный предохранитель перегорит повторно, проверьте электрическую цепь, защищаемую предохранителем.

Ни в коем случае не заменяйте предохранитель проволочной перемычкой, так как может быть серьезно повреждена электрическая цепь автомобиля.

Расположение предохранителей на блоке

Автоматы защиты Все вместе электроприводы стеклоподъемников и люка защищены также автоматом защиты, который в случае перегрузки автоматически выключается (например, при примерзании стекол) и через несколько секунд опять включается.

Защищаемые предохранителями цепи
№	Ток, A	Потребитель тока
1	5	Обогреваемые жиклеры омывателей лобового стекла, обогреваемые наружные зеркала
2	10	Указатели поворота
3	5	Очистители фар, освещение
4	5	Освещение номерного знака
5	10	Обогрев сидений, контроль ламп, катализатор, освещение выключателей, переключатели и двигатели наружного зеркала, контрольная лампа подушки безопасности, указатель наружной температуры, кондиционер, постоянное отопление, задняя штора, люк, система навигации
6	5	Центральная блокировка замков
7	10	Блок управления ABS, выключатели стоп-сигнала и педали сцепления
8	5	Телефон, Telematik
9	10	Обогрев зеркал
10	5	Автоматический корректор света фар
11	10	Круиз-контроль при автоматической коробке передач Multitronic
12	10	Питание системы самодиагностики
13	10	Стоп-сигналы
14	10	Внутреннее освещение, светильники для чтения, предупредительная сигнализация, зеркало в противосолнечном козырьке, память сиденья
15	10	Комбинация приборов, кондиционер, память сиденья и зеркала, часы предварительной системы отопления, система навигации
16	5	Электронная система стабилизации
17	10	Навигационная система
18	10	Дальний свет правый
19	10	Дальний свет левый
20	10 / 15	Ближний свет правый, корректор наклона правой фары
21	10 / 15	Ближний свет левый, корректор наклона левой фары
22	5	Габаритные и стояночные огни правые
23	5	Габаритные и стояночные огни левые
24	25	Стеклоочистители, насос омывателя, реле интервалов времени
25	30	Вентилятор системы вентиляции, кондиционера, постоянного отопления, люк
26	30	Обогрев заднего стекла
27	15	Обогрев рулевого колеса
28	20	Топливный насос
29	20/30	Электронные системы двигателя
30	20	Подъемно-сдвижная панель люка крыши
31	15	Фонари заднего хода, круиз-контроль, автоматическая коробка передач, автоматически затемняющееся внутреннее зеркало заднего вида
32	20	Электронные системы управления двигателем
33	15	Прикуриватель
34	15	Электронные системы управления двигателем
35	30	„Плюс” продолжительного электропитания прицепа
36	15	Противотуманные фары, задние противотуманные фонари
37	20	Телефон, радио
38	20	Светильник багажника, центральная блокировка замков
39	15	Аварийная сигнализация
40	25	Звуковой сигнал
41	25	Антиблокировочная система / система электронной стабилизации
42	25	Система электронной стабилизации
43	5	Контакты S (радио)
44	30	Обогрев сидений

Информация предназначена для моделей Ауди А6 С5 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 года выпуска.

Список элементов схемы для Mercedes-Benz E-class (W212) 2009—2016

B17/7	Датчик температуры наддувочного воздуха перед дроссельной заслонкой	8C
B17/9	Датчик температуры наддувочного воздуха после дроссельной заслонки	8D
B28/5	Датчик давления после воздушного фильтра	9F
B28/6	Датчик давления перед дроссельной заслонкой	3H
B28/7	Датчик давления за дроссельной заслонкой	5J
B37	Датчик педали акселератора	2F
B70	Датчик Холла коленчатого вала	3C
M16/6r1	Потенциометр фактического значения 1	10G
M16/6r2	Потенциометр фактического значения 2	10H
N3/10	Блок управления ME-SFI	6E
N10/1	Передний блок управления SAM с модулем предохранителей и реле	11J
N10/1kN	Реле цепи двигателя 87	8K
Y31/5	Датчик давления контроля давления наддува	5C
Y101	Переключающий клапан отвода воздуха	2H
1	Датчик давления после воздушного фильтра, signal	7E
2	Давление наддува, сигнал	5G
3	Давление во впускном коллекторе, сигнал	6G
4	Датчик педали акселератора, signal	4E
5	Обороты двигателя, сигнал	5D
6	Датчик давления контроля давления наддува, actuation	6C
7	Температура наддувочного воздуха, сигнал	6D
8	Переключающий клапан перепускного воздуха, срабатывание	2G
9	Контур 87, статус	7G
10	Положение дроссельной заслонки, сигнал	7F

Блок предохранителей и реле в полу

Блок предохранителей и реле в полу чертеж

Блок предохранителей и реле в полу деталь в сборе

Блок предохранителей и реле в полу деталь без реле

Реле

№ реле	Артикул	Назначение
К7	002 542 13 19	реле топливного насоса
К8	002 542 25 19	реле блока управления топливной системой и зажиганием реле ESP/VGS или ESP/автоматическая коробка передач.
К9	002 542 25 19	VGS=6noK управления коробкой передач
К10	002 542 13 19	реле обогревателя заднего стекла

Предохранители

№ пред.	Ампер	Назначение
1	20 А, 10 А (дизель)	клапан вентиляции топливного бака реле вентилятора блок управления впрыском топлива блок регулирования оборотов холостого хода клапан системы рециркуляции ОГ обогреватель лямбда-зонда 1 обогреватель лямбда-зонда 2 диагностический разъем реле наддува. Модели для США клапан наддува. Модели для США клапан отсечки топлива
	10 А (дизель)	реле вентилятора блок управления питанием дизельного двигателя мембранный клапан клапан дроссельной заслонки клапан рециркуляции ОГ датчик температуры катализатора
2	-25 А (дизель)	блок управления двигателем катушки зажигания топливные форсунки реле топливного насоса электронный акселератор реле блокировки и отключения стартера
3	30 А, 40 А	вентилятор обдува радиатора
4	7,5 А	блок управления двигателем
5	40 А	автоматическое сцепление
6	30 А	реле топливного насоса
7	40 А	блок освещения автомобиля
8	30 А	реле блокировки и отключения стартера
9	40 А	электродвигатель очистителя
10	40 А	электролюк
	20 А	очиститель заднего стекла
11	15А	подрулевой выключатель: — очистителя стекол — звукового сигнала — насоса омывателя — радионавигатор — прикуриватель
12	30 А	розетка в багажнике радиоприемник, фонарь освещения вещевого ящика, CD-чеинджер
13	30 А	стеклоподъемник передних дверей
	7,5 А	стеклоподъемники всех дверей
14	10А	щиток приборов (часы) реле очистителя и омывателя
15	10А	блок подушек безопасности блок распознавания детского сиденья
16	15А	привод наружных зеркал и обогреватель зеркал
17	15А	звуковой сигнал
18	10 А	щиток приборов транспордер и приемник сигнала от пульта дистанционного управления реле электронного блока управления двигателем
19	30 А	тягово-сцепное устройство
20	15 А	тягово-сцепное устройство
21	15А	тягово-сцепное устройство
22	25 А	аудиосистема
23		не используется
24		не используется
25		не используется
26		не используется
27		не используется
28	10 А	щиток приборов
29	15А	центральный замок блок распознавания положения сиденья
30	7,5 А	транспордер и приемник сигнала с пульта дистанционного управления электронный щиток приборов
31	25 А	обогреватель заднего стекла
32	15 А	светильники салона
33	30 А	стеклоподъемники
34	30 А, 40А	подогреватель топливного фильтра или ( наддув. Модели для США
35	10А	2хреле световой и звуковой сигнализации
36	25 А	подогрев передних сидений
37	10А	реле подогревателя охлаждающей жидкости
38	10А	электродвигатель воздухо-смесительной заслонки датчик температуры воздуха в салоне подогреватель жиклеров омывателя
39	7,5 А	фонарь заднего хода
40	10 А	стоп-сигналы
41	10 А	компрессор кондиционера, диагностический разъем
42	30 А	стеклоподъемники
43	15А	ESP датчик-выключатель стоп-сигналов
44	10 А	блок управления коробкой передач или автоматическим сцеплением
45	30 А	вентилятор отопителя салона или
46	80 А	предохранитель бортовой сети
47	60 А	насос гидроусилителя рулевого управления
48	60 А	блок управления предварительным разогревом. Автомобили с дизельным двигателем

Начинающему автоэлектрику для справки: схема электропроводки УАЗ

Какие особенности имеет автомобильная электрика на старых машинах производства Ульяновского автозавода?

Электронные компоненты

Электропроводка отечественной Буханки

Электросхема УАЗ 452 сама по себе достаточно простая — однопроводная.

По своей конструкции схема проводки УАЗ390995 или другой модели характеризуется такими решениями:

1. В качестве массы используется кузов транспортного средства.
2. Любое электрооборудование схемы старого образца на УАЗ 409 или другой модели, а также исполнительные элементы, оснащаются минусовым выводом, который подключается к корпусу авто. По мнению специалистов, в целом эта схема является несовершенной.

Согласно инструкции по эксплуатации электрического оборудования, водитель должен время от времени осуществлять диагностику состояния целостности контактов. Также речь идет и об их окислении. Если водитель заметил наличие окислений на выводах, он должен обработать их с применением мелкозернистой наждачной бумаги.

Подкапотное пространство

В данном случае моторный отсек находится непосредственно в салоне транспорта в соответствии с конструкцией машины.

Сам доступ к электрической схеме и прочим механизмам и агрегатам производится именно из салона, в результате демонтажа крышки, которая:

1. Предназначена для защиты автомобилиста и пассажира от попадания в салон отработанных газов.
2. Позволяет защитить салон авто от проникновения грязи и пыли.
3. Выполняет функцию дополнительного отопительного устройства, в частности, пассивным путем, в результате нагрева.

Моторный отсек автомобиля АУЗ

Раньше на УАЗ 396255 и прочих моделях с карбюратором использовался двигатель от легендарной «Победы», который впоследствии был заменен на более усовершенствованный и современный агрегат. В частности, подразумевается мотор от «Волги».

Такому решению в свое время, в далеком 1964 году, способствовал серийный запуск производственной линии на предприятии ЗМЗ. Несмотря на то, что многие отечественные автолюбители утверждают, что схема УАЗ 390994 инжектор в моторном отсеке располагается в неудобном месте из-за отсутствия капота, это не так.

Если проблема в самом прикуривателе

Если защитный элемент не имеет признаков повреждения, требуется ремонт или замена самого устройства.

Как снять прикуриватель

Демонтаж блока выполняют следующим образом:

1. Получают доступ к моторному отсеку. Снимают минусовую клемму находящегося здесь аккумулятора. Это исключит выход электрической цепи из строя во время ремонта.
2. Вынимают пепельницу, которая расположена на центральной консоли. Отсоединяют ручку коробки передачи, получая возможность снятия накладки.
3. Приподнимают декоративную планку. Отключают контакты от прикуривателя. Переворачивают накладку. Затем нужно найти гайку, удерживающую 2 пластины. Ее вывинчивают, металлические элементы демонтируют.
4. Отсоединяют провод, разгибают фиксаторы, вынимают автоприкуриватель из посадочного места.

Ремонт

После разборки устройства оценивают целостность проводки и других его элементов. Нередко повреждается или перегорает кабель, питающий конструкцию. При подозрении на такую поломку разбирают заднюю часть. Удаляют перегоревший провод, заводят в технологическое отверстие новый медный кабель. Собирают устройство, выполняя все действия в обратном порядке.

Замена детали на новую

При невозможности ремонта блок заменяют полностью. При этом необязательно использовать оригинальное устройство. Для Лансер предназначено несколько вариантов деталей, стоимость которых составляет 500-1000 руб.

При изготовлении применяют дешевые материалы, снижающие срок службы изделия. Деталь должна быть правильно упакована, что исключает возможность повреждения при транспортировке.

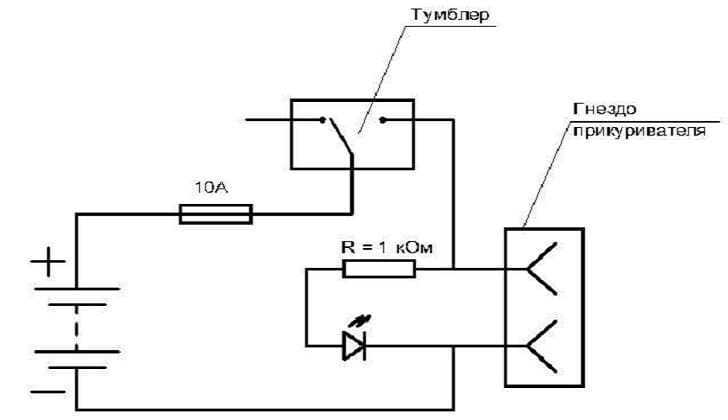

Схема подключения

Если сгорел предохранитель или возникла другая поломка, при разборке запоминают либо переносят на чертеж распиновку прибора. К прикуривателю идет 3 кабеля — 2 плюсовых, 1 минусовой.

Положительный провод красного цвета подключается к аккумулятору. Сила тока не должна превышать 15 А. Желтый плюсовой кабель соединяется с лампой подсветки, черный отрицательный — подключается к корпусу прикуривателя. Обратный конец подсоединяют к кузову автомобиля.
