Замена предохранителя nissan x-trail (ниссан икстрейл)

Замена предохранителей

Процедура простоя и может выполнена самостоятельно.

1. Отключают замок зажигания и освещение.
2. Открывают крышку блока в салоне или капот.
3. Под капотом снимают, перед крышкой блока, воздухозаборник.
4. Находят и удаляют сломанный предохранитель пинцетом.
5. Вставляют на его место новый.
6. Закрывают крышку блока.

Новый предохранитель должен быть такого же номинала, как перегоревший, не больше.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

• Свежие записи
  • Опасность дремоты за рулем
  • ОСАГО. Полезная информация для новичков
  • Для чего нужна компьютерная диагностика авто?
  • Выбор аудиосистемы для автомобиля
  • Транспортное средство с высокой проходимостью
  • Правообладателям
  • Политика конфиденциальности

  Авто пробег 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер

Блоки под капотом

В моторном отсеке предусмотрено 4 блока с предохранителями. 2 монтажных блока находятся рядом с аккумулятором, предохранители высокой мощности на клемме аккумулятора и за бампером сбоку под фарой еще один дополнительный.

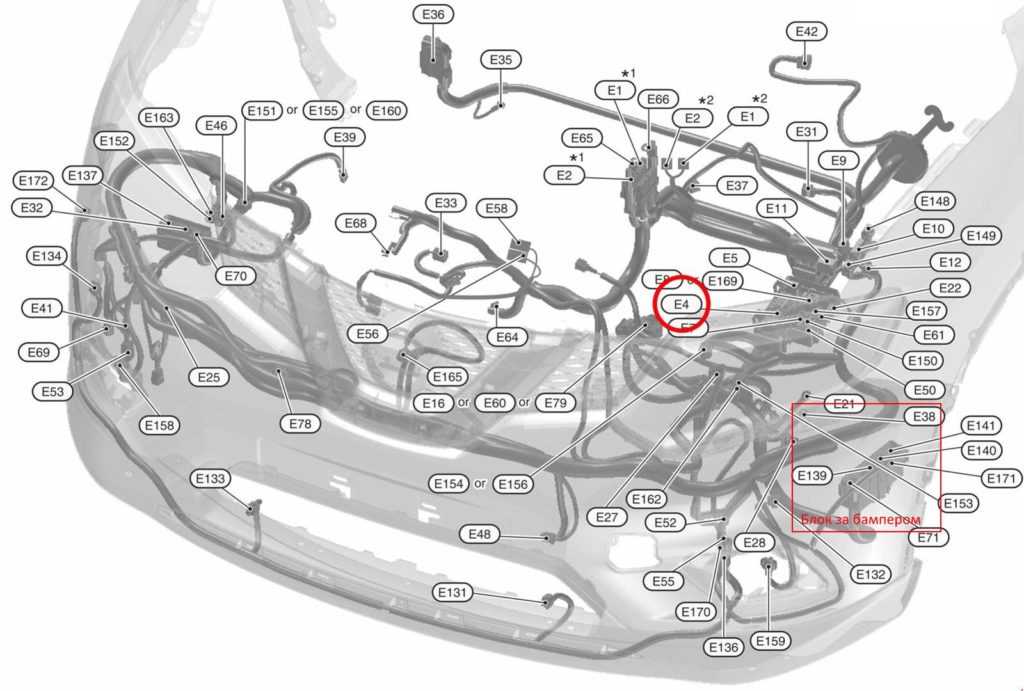

p, blockquote 19,0,0,0,0 —> расположение монтажных блоков под капотом nissan x-trail t32

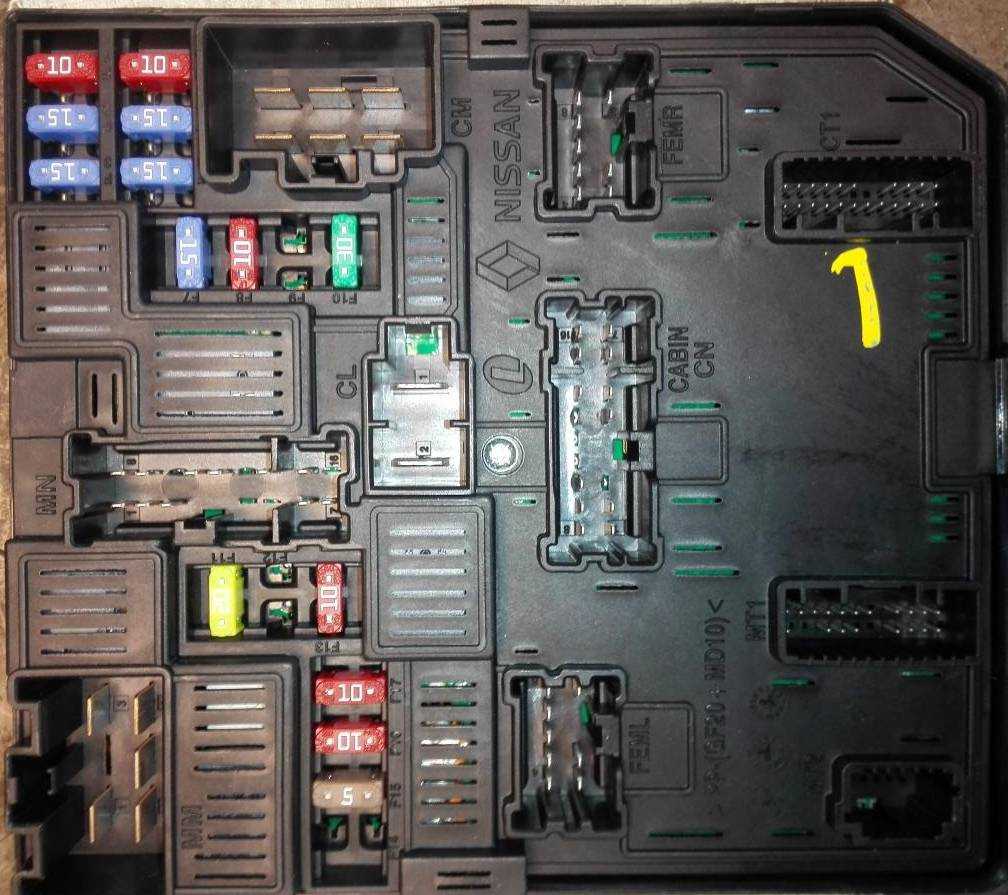

Блок А

Расшифровка

p, blockquote 24,0,0,0,0 —>

81	10А Блок управления двигателем
82	15А Блок управления двигателем,
83	15А Дроссельная заслонка, блок управления двигателем, клапан адсорбера (EVAP), датчик массового расхода воздуха, катушки зажигания, главное реле, выпускной клапан, впускной клапан, топливный насос высокого давления, форсунки, блок предохранителей в моторном отсеке, датчик соотношения воздух топливо, подогреватель топлива, датчик наличия воды в топливе, обходной клапан охлаждающей жидкости
84	10А Блок управления двигателем,клапан впускного коллектора, выпускной клапан грм, впускной клапан грм, промежуточный клапан грм
85	15А Датчик соотношения воздух топливо, подогреваемый кислородный датчик, клапан турбонаддува, блок управления двигателем, блок управления свечами накаливания
86	15А Форсунки, катушки зажигания, блок предохранителей
87	15А Реле компрессора кондиционера
88	Не используется
89	Не используется
90	30А Реле переднего стеклоочистителя, мотор переднего стеклоочистителя
91	20А Реле топливного насоса
92	Не используется
93	10А Блок управления двигателем, блок управления коробкой, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, датчик первичной скорости, датчик вторичной скорости, датчик оборотов, датчик заднего хода / нейтральной передачи
94	Не используется
95	5А Блок блокировки рулевого колеса
96	10А Реле повторного запуска (старт-стоп)
97	10А Передний правый комбинированный фонарь, передний левый комбинированный фонарь, компрессор, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, выключатель задней скорости, датчик заднего хода / нейтральной передачи

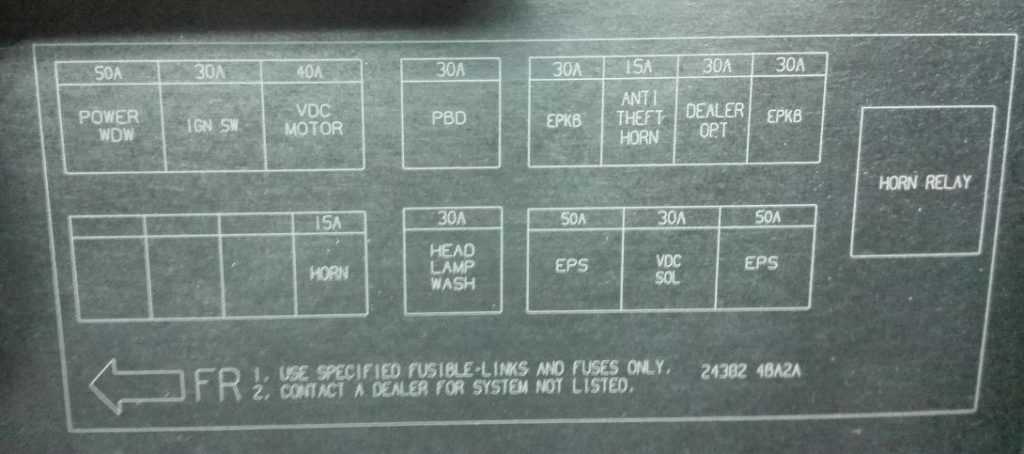

Блок Б

Таблица с описанием

p, blockquote 28,0,0,0,0 —>

41	15А Звуковой сигнал
42	30А R9M: Реле PTC 2
43	30А R9M: Реле PTC 3
44	30А R9M: Реле PTC 1
45	30А Парковочный тормоз
46	30А Опциональный разъем
47	15А Звуковой сигнал
48	30А Парковочный тормоз
F	50А ESP
50А R9M: Стеклоподъемники, люк, шторка, электропривод сидений
G	30А ABS
H	50А ESP
30А R9M: Реле вентилятора системы охлаждения двигателя
I	30А Стартер
50А R9M: ESP
J	30А Электропривод двери багажника
50А R9M: ESP
K	40А ABS
30А R9M: Реле вентилятора системы охлаждения двигателя
L	30А Стартер, блок предохранителей (E14)
M	50А Стеклоподъемники, люк, шторка, электропривод сидений
40А R9M: ABS

Блок за бампером

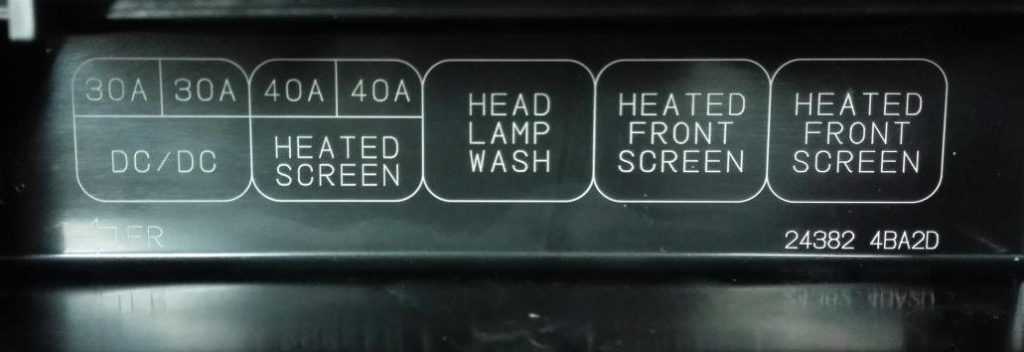

Фото пример и схема с обратной стороны крышки

p, blockquote 32,0,0,0,0 —>

HEATED SCREEN	Обогрев стекла
H/LAMP WASHER RELAY	Реле омывателей фар
ANTI THEFT HORN RELAY	Реле звукового сигнала противоугонной системы
HEATED FRONT SCREEN RELAY	Реле обогрева лобового стекла

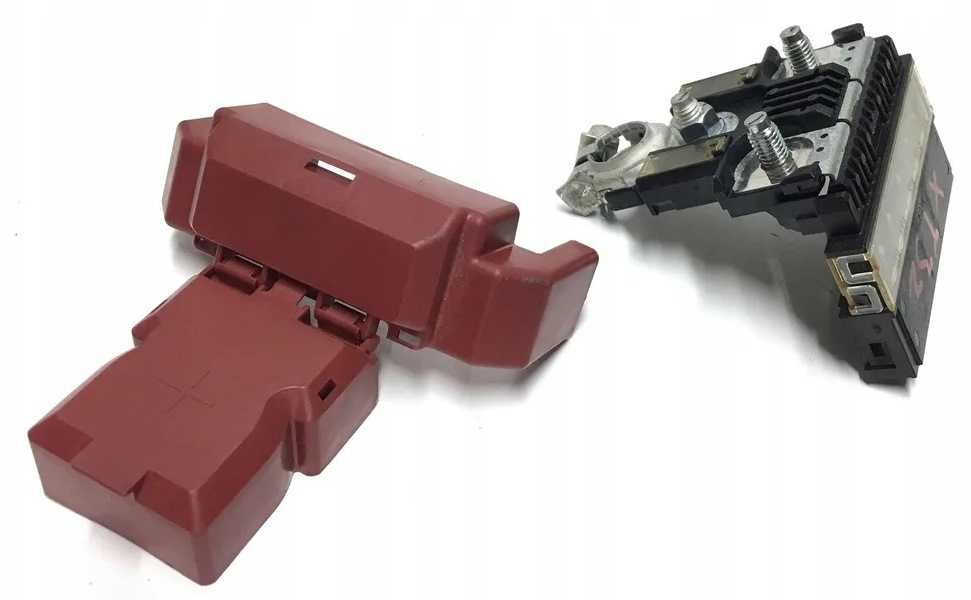

Блок на аккумуляторе

Расположен на плюсовой клемме аккумуляторной батареи, поэтому этот блок могут называть просто — клемма плюсовая и состоит из предохранителей выполненных в виде плавкой вставки высокой мощности.

p, blockquote 37,0,0,0,0 —>

A	450А Генератор, стартер (QR, MR), реле повторного запуска (старт-стоп), предохранитель № F (ESP)
B	100А Генератор, стартер, реле повторного запуска (старт-стоп), предохранитель № F (ESP)
450А Генератор, стартер, реле повторного запуска (старт-стоп), предохранитель № F (ESP)
C	100А Зажигание, блок предохранителей в салоне
D	80А Блок предохранителей в моторном отсеке №3
100А Блок предохранителей, блок предохранителей (E137 — термо плунжер (двигатель R9M))
E	100А Блок предохранителей в салоне
50А Блок предохранителей в моторном отсеке №2 (F116)
U	100А Блок предохранителей в моторном отсеке №2 (F116), №3, зажигание
V	100А ESP

У нас на канале мы так же подготовили видео по данному материалу. Смотрите и подписывайтесь.

p, blockquote 39,0,0,0,0 —> p, blockquote 40,0,0,0,1 —>

А если у вас остались вопросы или знаете как сделать статью лучше, пишите в комментарии.

Блоки предохранителей в моторном отсеке

Схема предохранителей в подкапотном пространстве предусматривает монтаж пяти блочков, которые незначительно отличаются от двигателя. На Ниссан Х-Трейл т32 устанавливаются два бензиновых двигателя объемом 2.0 модель MR20DD, 2.5 QR25DE. Агрегировали кроссовер дизельным мотором 1.6 л модификации R9M.

Чтобы открыть блоки предохранителей под капотом X-Trail, надо предварительно снять воздуховод.

Схема и расшифровка первого блока

Первый блок моторного отсека с предохранителями, реле Ниссан Х-Трейл Т32 расположен в области левого крыла автомобиля. В него входят нижеперечисленные защитные элементы:

• 41, 47 – сигнал (15А);
• 42, 43, 44 – PTC 2, 3, 1 у версий с дизельным мотором (30А);
• 45, 48 – парковочный тормоз (30А);
• 46 – вход для подключения диагностического оборудования (30А);
• F – ESP, а для модификации R9M регулятор положения кресел, привод подъема стекол, шторка, люк (50А);
• G – ABS (30А);
• H – ESP, а в дизельной комплектации охлаждающий вентилятор радиатора (50, 30А);
• I – стартер, а для R9M ESP (30, 50А);
• J – цепь открытия багажника, а у Ниссан Х-Трейл Т32 с дизельным силовым агрегатом ESP (30, 50А);
• K – ABS, охлаждающий вентилятор радиатора на моторе R9M (40, 30А);
• L – питающая линия монтажного блока E14 (30А);
• M – регулятор положения кресел, привод подъема стекол, шторка и люк, а при оснащении дизельным мотором система против пробуксовки (50, 40А);
• R1 – сигнал.

Предохранители во втором узле

Второй блок предохранителей X-Trail T32 моторного отсека состоит из следующих защитных элементов:

• 49 – программа управления КПП (10А);
• 50 – реле охлаждающего вентилятора радиатора (10А);
• 51 – бензонасос, а для Ниссан Х-Трейл Т32 функционирующих на дизеле реле обогревательного комплекса топлива (10, 20А);
• 52, 53 – основное реле (10, 15А);
• T – цепь открытия багажника (30А);
• P – охлаждающий вентилятор радиатора, а в Ниссан Икстрейл с ДВС R9M управляющий комплекс свечами накаливания (40, 50А);
• Q – подача электроэнергии на монтажный блочок F73 (40А);
• R – ЭБУ силовой установки, дроссельной заслонки (30А);
• S – реле омывающего комплекса передней оптики (30А);
• R1 – стартер;
• R2 – повторный пуск Start/Stop;
• R3 – обогревательный комплекс топлива.

Блок номер 3

Третий блок предохранителей Nissan X-Trail T32 моторного отсека включает в себя следующие защитные элементы:

• 81, 82 – ЭБУ мотора (10, 15А);
• 83 – ЭБУ двигателя и дроссельной заслонкой, основное реле, катушки зажигания, впускной, выпускной клапан, адсорбера, обогревательный комплекс топлива, ТНВД, форсунки, датчики: ДМРВ, регулирования количества и соотношения подаваемой топливной смеси, контроля влаги в топливе (15А);
• 84 – ЭБУ ДВС Ниссан Х-Трейл Т32, впускной, промежуточный, выпускной клапан газораспределительного механизма (10А);
• 85 – датчик кислорода с подогревом, соотношения подаваемой топливной смеси, клапан турбонаддува, ЭБУ силовым агрегатом, свечами накаливания (15А);
• 86 – катушки зажигания, топливные форсунки (15А);
• 87 – реле муфты компрессора кондиционера (15А);
• 88, 89, 92, 94 – не задействован;
• 90 – релейная часть и электропривод передних дворников (30А);
• 91 – реле бензонасоса (20А);
• 93 – цепь монтажного блочка в подкапотном пространстве, датчики оборотов, КПП, нейтральной передачи, первичной, вторичной скорости, ЭБУ силового агрегата, КПП, выключатель задней передачи (10А);
• 95 – блокиратор руля (5А);
• 96 – релейная часть повторного пуска Start/Stop (10А);
• 97 – передние блок-фары, питающая цепь монтажного блочка в подкапотном пространстве, датчики оборотов, КПП, нейтральной передачи, выключатель задней передачи, компрессор (10А).

Предохранители на АКБ

Предохранители на АКБ Ниссан Х-Трейл Т32 имеют следующую схему:

• A, B – цепь питания защитного элемента F, реле повторного пуска Start/Stop, стартер и генератор (MR и QR) (450, 100А);
• C – подвод электроэнергии к салонному монтажному блоку, зажигание (100А);
• D – третий силовой блочок подкапотного пространства и предохранительный блок E137 для Ниссан Х-Трейл Т32 с дизельным мотором (80, 100А);
• E – салонный монтажный блочок, а для ДВС R9M второй предохранительный блок в подкапотном пространстве (100, 50А);
• U – второй и третий силовой блочок моторного отсека и система зажигания (100А);
• V – ESP (100А).

Блок за передним бампером (у левого колеса)

Рассматриваемый монтажный блочок Ниссан Х-Трейл Т32 состоит из двух сорока амперных предохранителей для работы обогревательного комплекса стекла, а также реле:

• H/LAMP WASHER RELAY – омывающая система передней оптики;
• ANTI THEFT HORN RELAY – звуковое сопровождение сигнализации;
• HEATED FRONT SCREEN RELAY 1, 2 – обогревательный комплекс лобового стекла.

Блоки под капотом

В моторном отсеке предусмотрено 4 блока с предохранителями. 2 монтажных блока находятся рядом с аккумулятором, предохранители высокой мощности на клемме аккумулятора и за бампером сбоку под фарой еще один дополнительный.

расположение монтажных блоков под капотом nissan x-trail t32

Блок А

Схема

Расшифровка

81	10А Блок управления двигателем
82	15А Блок управления двигателем,
83	15А Дроссельная заслонка, блок управления двигателем, клапан адсорбера (EVAP), датчик массового расхода воздуха, катушки зажигания, главное реле, выпускной клапан, впускной клапан, топливный насос высокого давления, форсунки, блок предохранителей в моторном отсеке, датчик соотношения воздух топливо, подогреватель топлива, датчик наличия воды в топливе, обходной клапан охлаждающей жидкости
84	10А Блок управления двигателем,клапан впускного коллектора, выпускной клапан грм, впускной клапан грм, промежуточный клапан грм
85	15А Датчик соотношения воздух топливо, подогреваемый кислородный датчик, клапан турбонаддува, блок управления двигателем, блок управления свечами накаливания
86	15А Форсунки, катушки зажигания, блок предохранителей
87	15А Реле компрессора кондиционера
88	Не используется
89	Не используется
90	30А Реле переднего стеклоочистителя, мотор переднего стеклоочистителя
91	20А Реле топливного насоса
92	Не используется
93	10А Блок управления двигателем, блок управления коробкой, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, датчик первичной скорости, датчик вторичной скорости, датчик оборотов, датчик заднего хода / нейтральной передачи
94	Не используется
95	5А Блок блокировки рулевого колеса
96	10А Реле повторного запуска (старт-стоп)
97	10А Передний правый комбинированный фонарь, передний левый комбинированный фонарь, компрессор, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, выключатель задней скорости, датчик заднего хода / нейтральной передачи

Блок Б

Схема

Таблица с описанием

41	15А Звуковой сигнал
42	30А R9M: Реле PTC 2
43	30А R9M: Реле PTC 3
44	30А R9M: Реле PTC 1
45	30А Парковочный тормоз
46	30А Опциональный разъем
47	15А Звуковой сигнал
48	30А Парковочный тормоз
F	50А ESP
50А R9M: Стеклоподъемники, люк, шторка, электропривод сидений
G	30А ABS
H	50А ESP
30А R9M: Реле вентилятора системы охлаждения двигателя
I	30А Стартер
50А R9M: ESP
J	30А Электропривод двери багажника
50А R9M: ESP
K	40А ABS
30А R9M: Реле вентилятора системы охлаждения двигателя
L	30А Стартер, блок предохранителей (E14)
M	50А Стеклоподъемники, люк, шторка, электропривод сидений
40А R9M: ABS

Блок за бампером

Фото пример и схема с обратной стороны крышки

HEATED SCREEN	Обогрев стекла
H/LAMP WASHER RELAY	Реле омывателей фар
ANTI THEFT HORN RELAY	Реле звукового сигнала противоугонной системы
HEATED FRONT SCREEN RELAY	Реле обогрева лобового стекла

Блок на аккумуляторе

Расположен на плюсовой клемме аккумуляторной батареи, поэтому этот блок могут называть просто – клемма плюсовая и состоит из предохранителей выполненных в виде плавкой вставки высокой мощности.

Схема

Назначение

A	450А Генератор, стартер (QR, MR), реле повторного запуска (старт-стоп), предохранитель № F (ESP)
B	100А Генератор, стартер, реле повторного запуска (старт-стоп), предохранитель № F (ESP)
450А Генератор, стартер, реле повторного запуска (старт-стоп), предохранитель № F (ESP)
C	100А Зажигание, блок предохранителей в салоне
D	80А Блок предохранителей в моторном отсеке №3
100А Блок предохранителей, блок предохранителей (E137 – термо плунжер (двигатель R9M))
E	100А Блок предохранителей в салоне
50А Блок предохранителей в моторном отсеке №2 (F116)
U	100А Блок предохранителей в моторном отсеке №2 (F116), №3, зажигание
V	100А ESP

У нас на канале мы так же подготовили видео по данному материалу. Смотрите и подписывайтесь.

А если у вас остались вопросы или знаете как сделать статью лучше, пишите в комментарии.

Nissan Qashqai 2 поколения выпускался в 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 годах и обозначался как J11. Qashqai+2 является 7-местной версией кашкая, с удлиненной базой. В данном материале мы покажем описание предохранителей и реле Ниссан Кашкай j11 2 поколения со схемами блоков, фотографиями и местами их расположения. Отдельно выделим предохранители отвечающие за …

Правильный порядок замены предохранителей

Для этого понадобится выполнить следующие действия:

1. Выявить монтажный блочок Х-Треил Т31, от которого потребляет электроэнергию отказавшее в функционировании электрооборудование.
2. По списку не работающих приборов определить неисправный защитный элемент.
3. Извлечь предохранитель из посадочного гнезда, и произвести осмотр.
4. Наличие явных повреждений, свидетельствует о неисправности элемента.

Замена элемента с поврежденной плавкой вставкой:

1. Выполняется поиск причины неисправности электрической проводки Ниссан Х-Треил Т31 и устраняется.
2. Далее подбирается типоразмер предохранителя (мини, средний или большой), в соответствии с необходимым номинальным током.

При проектировании T30 жители страны восходящего солнца мало думали о внутренней системе отопления. Двигатель должен долго прогреваться, чтобы продувать теплый воздух из дефлекторов. А при низкой температуре, стоя в одном месте, мотор совсем не греет. Если печь работала достаточно хорошо, а затем вдруг не начала полностью выполнять свою работу, то следует проверить всю систему охлаждения двигателя

Неважно, как плохо спроектирована система отопления в машине, но она не даст вам замерзнуть. В этом случае даже при длительном нагреве тепла даже не происходит, поэтому нет возможности неисправности

Чтобы знать о трудностях, связанных с плитой, необходимо поставить подробный диагноз, а затем вынести решение о следующих действиях (ремонт или модернизация).

1. Сразу проверьте уровень антифриза, он ограничен примерно между максимальным и как в кинотеатре в расширительном бачке.
2. Затем проверьте крышку расширительного бачка. Есть возможность сделать это, пропуская через него воздух из легких, он должен удерживать давление, воздух не должен свободно проходить через него.
3. Неисправность термостата, когда двигатель долго нагревается до рабочей температуры или двигатель вообще не нагревается. Другим признаком будет тот факт, что когда машина движется, двигатель не возвращается к рабочей температуре, но это не происходит, когда он останавливается. Проверка термостата не вариант, но через 5-7 минут работы двигателя. Блок к термостату и труба на конце должны быть проверены. Труба должна оставаться холодной без регулировки качества крутящего момента, пока температура антифриза не достигнет 80 ° C.
4. Низкое давление воды или, возможно, из-за отказа насоса. Рабочее колесо изношено и даже не создает давления, достаточного для хорошей циркуляции воды в радиаторе отопителя. При такой поломке (на ранних этапах) печь перестает нагревать воздух на холостом ходу двигателя, тепло поступает в салон только тогда, когда частота вращения двигателя поднимается выше среднего.
5. Засорен радиатор и, возможно, необходимое условие для отвратительного отопления в помещении. Более того, он может быть забит как внутри, так и снаружи. Внутри, с мелкими частицами из системы охлаждения, а снаружи с пылью снаружи.

• Как Проверить Уровень Масла В Акпп Al4
• Новый Защитник, Представленный Командиром Кабриолет
• Горит Лампочка Абс Chevrolet Lacetti

После диагностики и поломок печка ремонтируется. Производится как сотрудниками, так и связываясь со спецслужбами.

Замена вентилятора Nissan X-Trail

Эти советы по нагреву и ремонту Nissan X-Trail 31 помогут вам диагностировать, а затем отремонтировать самостоятельно. В этом случае вы управляете автомобилем в очень прохладных погодных условиях, и приведенная выше диагностика показала, что все компоненты и компоненты работают должным образом, тогда закрытие радиатора двигателя плотным материалом поможет. Также, конечно, покройте двигатель сверху аналогичным материалом (необходимо убедиться, что материал не образует масляных пятен, это приводит к пожару).

Или установка дополнительного автономного отопителя. Этот распространенный слух. самый дорогой вариант, но вы останетесь довольны результатом. Машина станет теплой в любую погоду, и при запуске не возникнет проблем.

Где находится основной и дополнительный блоки предохранителей:

• В салоне Ниссан Х Трейл Т31, слева от рулевой колонки;
• В моторном отсеке: слева, за расширительным бачком, справа, за аккумуляторной батареей, непосредственно на силовой клемме

Блок реле – коммутаторов установлен в моторном отсеке, вместе с монтажным блоком.

Процесс самостоятельной замены модулей защиты, реле – коммутаторов вовсе не сложный, но требует внимательности со стороны ремонтника. Нарушение технологии монтажа недопустимо. В противном случае оборудование будет преждевременно выведено из строя.

Последствия отказа

Отказ центрального замка может стать причиной появления двух неприятных ситуаций.

1. Автомобиль не открывается на стоянке. Очень много проблем – нет возможности попасть в автомобиль или заняться доступным ремонтом. Если замок не реагирует ни на брелок, ни на ключ, то выход один – вызывать специалистов. Они имеют специальное оборудование и инструменты (воздушные подушки для отжима дверей, тяги и рычаги), позволяющие принудительным способом открыть салон автомобиля. Только после проникновения в салон можно самостоятельно попытаться исправить проблему или обратиться в СТО за профессиональной помощью.
2. Автомобиль не закрывается при постановке на стоянку. Тоже неприятно, но есть время решить проблему без спешки.

Но такая ситуация всегда напрягает водителей.

Engine compartment

There are 4 fuse boxes in the engine compartment. 2 boxes are located next to the battery, high power fuses on the battery terminal and behind the bumper on the side under the headlight is another additional one.

location of mounting blocks under the hood nissan x-trail t32

Block A

Execution for example

Diagram

Protected components

81	10A Engine control unit
82	15A Engine control unit,
83	15A Throttle valve, engine control unit, canister valve (EVAP), MAF sensor, ignition coils, main relay, exhaust valve, inlet valve, high pressure fuel pump, injectors, engine compartment fuse box, air-fuel ratio sensor, heater fuel, water-in-fuel sensor, coolant bypass valve
84	10A Engine control unit, intake manifold valve, timing valve exhaust, timing valve inlet, timing valve intermediate
85	15A Air fuel ratio sensor, heated oxygen sensor, turbocharger valve, engine control unit, glow plug control unit
86	15A Injectors, ignition coils, fuse box
87	15A A / C compressor relay
88	Not used
89	Not used
90	30A Front wiper relay, front wiper motor
91	20A Fuel pump relay
92	Not used
93	10A ECM, gearbox control unit, transmission range sensor, under-hood fuse box, neutral position sensor, primary speed sensor, secondary speed sensor, rpm sensor, reverse / neutral sensor
94	Not used
95	5A Steering wheel lock block
96	10A Relay restart (start-stop)
97	10A Front right combination lamp, front left combination lamp, compressor, transmission range sensor, under-hood fuse box, neutral position sensor, reverse speed switch, reverse / neutral sensor

Block B

Diagram

Assignment

41	15A Sound signal
42	30A R9M: PTC Relay 2
43	30A R9M: PTC Relay 3
44	30A R9M: PTC Relay 1
45	30A Parking brake
46	30A Optional connector
47	15A Sound signal
48	30A Parking brake
F	50А ESP
50A R9M: Power windows, sunroof, curtain, power seats
G	30А ABS
H	50А ESP
30A R9M: Engine cooling fan relay
I	30A Starter
50А R9M: ESP
J	30A Electric tailgate
50А R9M: ESP
K	40А ABS
30A R9M: Engine cooling fan relay
L	30A Starter, fuse box (E14)
M	50A Windows, sunroof, curtain, power seats
40А R9M: ABS

Block behind bumper

Photo example and diagram on the back of the cover

HEATED SCREEN	Heating glass
H/LAMP WASHER RELAY	Headlight washer relay
ANTI THEFT HORN RELAY	Anti-theft alarm relay
HEATED FRONT SCREEN RELAY	Heated windshield relay

Battery-powered unit

It is located on the positive terminal of the battery, so this unit can be called simply – the terminal is positive and consists of fuses made in the form of a high-power fuse-link.

Diagram

Appointment

A	450A Alternator, starter (QR, MR), restart relay (start-stop), No. F fuse (ESP)
B	100A Alternator, starter, restart relay (start-stop), fuse No. F (ESP)
450A Alternator, starter, restart relay (start-stop), fuse # F (ESP)
C	100A Ignition, passenger compartment fuse box
D	80A Fuse box in the engine compartment No. 3
100A Fuse box, fuse box (E137 – thermo plunger (R9M engine))
IS	100A Passenger compartment fuse box
50A Fuse box in the engine compartment No. 2 (F116)
U	100A Fuse box in the engine compartment No. 2 (F116), No. 3, ignition
V	100А ESP

We have posted a video on our YouTube channel. Watch and subscribe.

If you still have questions or know how to make the article better, write in the comments.

Блок предохранителей

Основное отделение в салоне расположилось слева от руля и чуть ниже его на центральной консоли. Его крышка хорошо видна и напоминает по форме перчаточное отделение. Ещё один блок находится в торце торпедо и для его открытия потребуется отвертка.

Блоки под капотом расположены под воздуховодом. Это место хорошо видно на фото.

В салоне

Играет основную роль — тут их сосредоточено наибольшее количество. Это справедливо для старых моделей и новых, выпускающихся с 2012 года. Тут находятся элементы, отвечающие за кондиционирование и отопление, освещение, 4 ВД, а также, в случае Т30 — топливный насос.

Под капотом

В моторном отсеке Х-Трейл Т30 и набор предохранителей Т32 отвечают за работу важнейших технических элементов автомобиля — стартера, свечей зажигания, охладительной системы. С 2005 года производитель начал постепенно менять схему расположения реле подкапотного пространства, в результате на свет появилась нынешняя система, состоящая из трех блоков.
