Про неисправности дворников Шевроле Нивы — диагностика и самостоятельный ремонт

На безопасность эксплуатации автомобиля влияют такие конструктивные элементы, как стеклоочистители или их еще называют в народе «дворниками». С их помощью осуществляется очистка лобового стекла, что необходимо для поддержания хорошей видимости дорожного полотна при любых погодных условиях. Если на автомобиле эти устройства неисправны, то эксплуатировать транспортное средство запрещается, в силу высокой вероятности создания аварийной ситуации. При выходе из строя стеклоочистителей на Ниве Шевроле, следует провести диагностику, и определить причину поломки, а далее ее устранить.

Конструкция и принцип работы дворников Нивы Шевроле

Очистка стекла осуществляется щетками, которые соединены при помощи рычагов с осями привода(находящимися снаружи авто). Эти оси являются частью трапеции(установленной под жабо), соединенной с электромотором. В движение механизм приводится от этого электрического двигателя, начинающего работу после переключения правого подрулевого рычага.

Назначение трапеции заключается в передачи вращения от вала электромотора сразу на оба дворника, а также в поддержании нужной амплитуды их работы. За счет этого происходит синхронное перемещение щеток, тем самым обеспечивая высокую эффективность очистки лобового стекла.

Важную роль в очистке стекла играет еще один фактор — качество прилегания щеток к стеклу. Достигается это специальной конструкцией самих щеток дворников.

В чем причина неисправности дворников на Ниве Шевроле

За годы эксплуатации Шнивы, были выявлены все возможные причины выхода из строя передних дворников. К ним относятся:

1. Недостаточное количество смазки в месте соединения движущихся деталей. Проявляется такая неисправность в виде замедленного или прерывистого движения стеклоочистителей.
2. Ослабление гайки, фиксирующей поводок(ось крутится, а дворник стоит на месте). Удостоверьтесь в качестве ее затяжки.
3. Износ шлицов. Дворник на месте, гайка затянута, но ось все равно прокручивается. Для решения этой проблемы предстоит заменить трапецию.
4. Когда из строя выходит электрический двигатель. В таком случае понадобится его замена или ремонт, что зависит от детали, вышедшей из строя.
5. Неисправность реле или предохранителя. Эти элементы электрической цепи предотвращают выход из строя электродвигателя. Если на автомобиле перестали работать очистители лобового стекла, то в первую очередь нужно начинать проверку именно с этих элементов.

Диагностика не займет много времени, а при определении неисправности, ее устранить в большинстве случаев реально своими руками.

Блок предохранителей и реле — проверяем устройства

Размещается блок с предохранителями и реле – в салоне автомобиля Нива Шевроле, под торпедой, с левой стороны от рулевого колеса. Чтобы получить доступ к электрическим предохранителям и реле, нужно снять декоративную крышку монтажного блока, которая фиксируется при помощи двух саморезов. Для ее снятия понадобится воспользоваться крестовой отверткой.

В блоке расположены предохранители и реле

При проблемах с передними стеклоочистителями, понадобится обратить внимание на реле K2 и предохранитель под номером 9. Если не функционирует задний очиститель стекла, тогда нужно проверить реле под номером 6

Для проверки предохранителя понадобится посмотреть на нить внутри него, или воспользоваться мультиметром, а убедиться в исправности реле можно при помощи использования заведомо исправного элемента

Для проверки предохранителя понадобится посмотреть на нить внутри него, или воспользоваться мультиметром, а убедиться в исправности реле можно при помощи использования заведомо исправного элемента.

Замена трапеции дворников по инструкции

Если на Шевроле Ниве вышла из строя трапеция, то заменить ее самому – тоже не очень сложно. Стоимость новой детали составляет около 1000 рублей, а вместе с электро мотором — около 2-2,5 тысяч рублей. На Ниву выпускаются трапеции двух типов — старой и новой модификации. Отличия между ними не значительные, поэтому процесс замены будет одинаковый.

Процесс демонтажа включает в себя выполнение следующих действий:

1. Начинается процесс замены трапеции на Ниве Шевроле с того, что снимаются поводки дворников, и демонтируется пластиковая накладка под ветровым стеклом — жабо.
2. После ее снятия приступаем к вывинчиванию трех болтов, которыми крепится трапеция к кузову автомобиля.
3. Далее устройство снимается.

Расшифровка предохранителей Нива Шевроле

Чтобы заменить сгоревшую плавкую вставку, автовладелец должен знать расшифровку предохранителей. Для этого нужно пользоваться специальными таблицами.

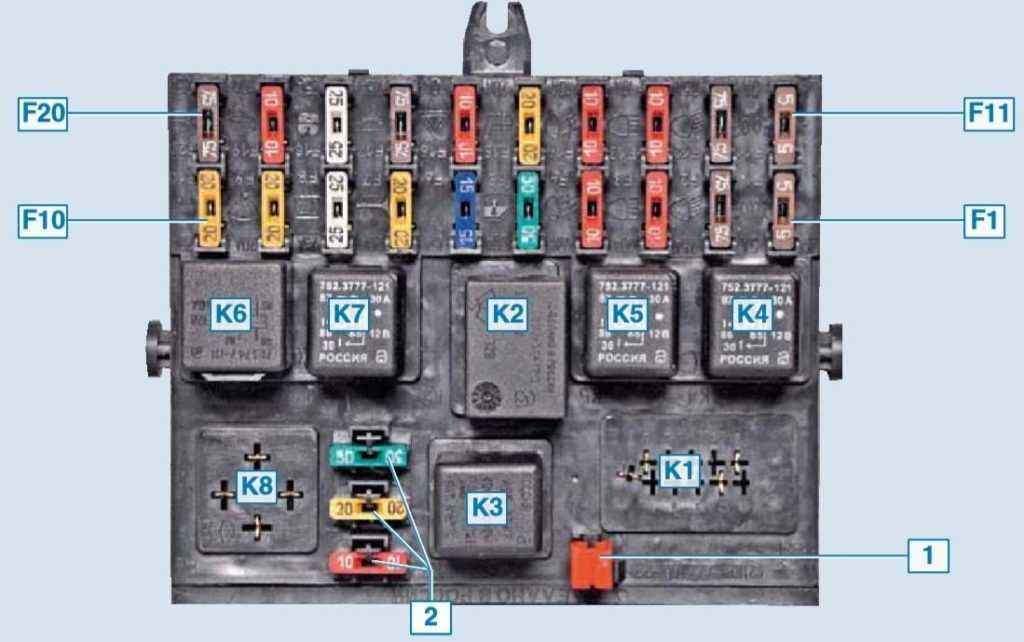

Таблица предохранителей и реле основного блока Нивы Шевроле

Стоит отметить, что с годами Нива постоянно модернизировалась и дорабатывалась, вместе с ней менялись и блоки предохранителей. Поэтому условно, блоки принято делить на следующие категории:

• до 2009 года;
• после 2009 года;

Каждая таблица имеет свои особенности и путать их не стоит.

Вариант до 2009 года:

Номер элемента	Номинал	Обозначение
F1	5 А	Габаритный свет по левому борту, подсветка щитка приборов, освещение номерного знака, стоп-сигнал на две багажника, индикатор габаритного света фар.
F2	7,5 А	Ближний свет левой блок-фары.
F3	10 А	Дальний свет левой блок-фары, индикатор включения дальнего света.
F4	—	Резерв.
F5	30 А	Стеклоподъемники.
F6	15 А	Блок штатной сигнализации.
F7	20 А	Прикуриватель, клаксон.
F8	20 А	Обогрев заднего стекла.
F9	20 А	Обогрев заднего стекла, мотор-редуктор заднего стеклоочистителя и переключателя стеклоочистителей.
F10	20 А	Резерв.
F11	5 А	Габаритный свет по правому борту.
F12	7,5 А	Ближний свет правой блок-фары, электрокорректор фар.
F13	10 А	Дальний свет правой блок-фары.
F14	—	Резерв.
F15	—	Резерв.
F16	10 А	Указатели поворота и аварийная сигнализация.
F17	7,5 А	Стоп-сигналы, плафон освещения салона, лампа Check Engine.
F18	25 А	Переключатель отопителя и его электродвигатель.
F19	10 А	Указатели поворота.
F20	—	Резерв.
K1	—	Не используется.
K2	—	Реле очиститель ветрового стекла.
K3	—	Реле указателей поворота.
K4	—	Реле ближнего света фар.
K5	—	Реле дальнего света фар.
K6	—	Реле зажигания (дополнительное реле) – запитывает приборы, работающие после замка зажигания: вентилятор печки, обогрев стекла, стеклоочистители и омыватели.
K7	—	Реле обогрева заднего стекла.
K8	—	Не используется.

Вариант после 2009 года:

Номер элемента	Номинал	Расшифровка
F1	5 А	Габаритный свет по левому борту, лампы освещения номерного знака, контрольная лампа габаритного света.
F2	7,5 А	Ближний свет левой блок-фары.
F3	10 А	Дальний свет левой-блок фары, индикатор включения дальнего.
F4	10 А	Левая ПТФ.
F5	30 А	Стеклоподъемники.
F6	15 А	Прикуриватель.
F7	15 А	Звуковой сигнал, освещение багажного отсека.
F8	25 А	Обогрев заднего стекла и зеркал.
F9	20 А	Кнопка включения обогрева заднего стекла, стеклоочиститель лобового стекла, насос переднего омывателя.
F10	20 А	Блок управления блокировкой дверей.
F11	5 А	Габаритный свет правой блок-фары, регулятор яркости подсветки щитка приборов.
F12	7,5 А	Ближний свет правой блок-фары, электрокорректор фар.
F13	10 А	Дальний свет правой блок-фары.
F14	10 А	Правая ПТФ.
F15	20 А	Электропривод наружных зеркал, блок управления подогревом сидений.
F16	10 А	Указатели поворота и аварийной сигнализации.
F17	7,5 А	Освещение салона, контрольная лампа ручника, стоп-сигнал.
F18	25 А	Вентилятор отопителя, переключатель печки.
F19	10 А	Питание реле указателей поворота.
F20	7,5 А	Задняя ПТФ, блок управления штатной сигнализации и зуммера.
K1	—	Не задействовано.
K2	—	Реле стеклоочистителя лобового стекла.
K3	—	Реле указателей поворота.
K4	—	Реле ближнего света фар.
K5	—	Реле дальнего света фар.
K6	—	Реле питания потребителей салона после замка зажигания – стеклоочистители и омыватели, вентилятор отопителя, подогрев сидений, зеркал и стекла.
K7	—	Реле обогрева заднего стекла.
K8	—	Резерв.

На автомобилях первого поколения возможно использование выносного блока реле, в зависимости от комплектации. Реле на выносном блоке могут отвечать за:

1. Стартер.
2. Обогрев сидений.
3. Противотуманные фары.
4. Звуковой сигнал.

Таблица предохранителей и реле системы впрыска в Ниве Шевроле

Прежде чем проводить манипуляции с предохранителями и реле системы впрыска, рекомендуется отключить минусовую клемму аккумулятора!

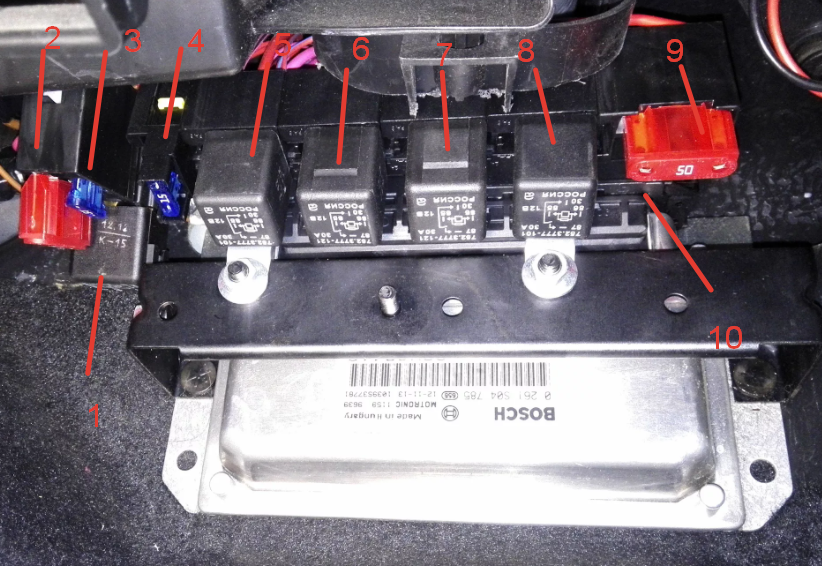

Расшифровка элементов:

1. Реле правого вентилятора (малая скорость).
2. Предохранитель вентилятора (50 Ампер).
3. Предохранитель топливного насоса (15 Ампер).
4. Питание ЭБУ (15 Ампер).
5. Реле правого вентилятора на высокой скорости.
6. Реле левого вентилятора на высокой скорости.
7. Реле бензонасоса.
8. Главное реле системы управления двигателем.
9. Предохранитель левого вентилятора (50 Ампер).
10. Предохранитель с номиналом 15 Ампер (за красной вставкой) – защищает цепи, включаемые главным реле ЭБУ.

Чаще всего, в данной схеме выходит из строя реле малой скорости вентилятора, так как включается очень часто.

Расположение и электросхема

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки. Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком. Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции. На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения. На крышке основного блока маркировка предохранителей отсутствует.

Для автомобилей выпущенных до 2009 года

На машинах первых лет выпуска применялся монтажный блок от легкового автомобиля ВАЗ 2110 (2110-3722010-01), рассчитанный на 8 реле и 20 предохранителей. Дополнительно в устройстве предусмотрено три штатных места для запасных плавких вставок.

Блок Шеви Нивы 2006 года (схема перевернута)

Расшифровка предохранителей

В блоке располагаются предохранители для малонагруженных цепей автомобиля. Например, именно там установлен 25-амперный предохранитель вентилятора печки (позиция F18) и 20-амперная вставка моторов для привода щеток дворников (номер F9).

Назначение предохранителей на Нива Шевроле 2007 года

Описание реле

В основном блоке установлены реле, отвечающие за функционирование следующего электрооборудования:

Номер	Назначение
К1	Опциональное реле для контроля целостности ламп машины. На большинстве машин вместо него с завода установлены перемычки
К2	Предназначено для запуска системы очистки ветрового стекла
К3	Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля
К4 и К5	Активация ближнего и дальнего света соответственно
К6	Вспомогательные цепи (система вентиляции, очистка заднего стекла)
К7	Обогрев поверхности стекла на задней двери
К8	Резерв

К нижней части основного блока устанавливаются еще несколько реле.

В машинах 2008 года выпуска это реле:

• включения противотуманных фар спереди и сзади;
• запуска моторов стеклоподъемников;
• активации предупредительного сигнала;
• запуска стартера.

В зависимости от комплектации, их может быть больше или меньше.

Для автомобилей выпущенных с 2009 года

На машинах Нива Шевроле после рестайлинга 2009 года применяется блок несколько иной конфигурации (2123-3722010).

Блок Шевроле Нива 2010 года

На новых блоках изменилось назначение предохранителей.

Назначение предохранителей на Нива Шевроле 2012 года

Расшифровка реле

Номер	Назначение
К1	Предназначено для запуска системы очистки ветрового стекла.
К2	Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля.
К3 и К4	Активация ближнего и дальнего света соответственно.
К5	Вспомогательные цепи (система вентиляции, очистка заднего стекла).
К6 и К7	Обогрев поверхности стекла на задней двери.
К8	Резерв.

В блоке дополнительных реле добавлена деталь для включения системы обогрева сидений.

Блок предохранителей системы управления двигателем

В разъемах данного блока КСУД могут располагаться пять реле и пять предохранителей, в том числе 15-амперная защитная вставка топливного насоса. Само управление насосом подачи топлива осуществляется отдельным реле, установленным в этом же устройстве. В блоке размещены многие важные элементы защиты электроцепей автомобиля. Например, при выходе из строя реле вентиляторов, система охлаждения не сможет полноценно охлаждать двигатель.

Расположение и электросхема

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки. Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком. Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции. На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения. На крышке основного блока маркировка предохранителей отсутствует.

Для автомобилей выпущенных до 2009 года

На машинах первых лет выпуска применялся монтажный блок от легкового автомобиля ВАЗ 2110 (2110-3722010-01), рассчитанный на 8 реле и 20 предохранителей. Дополнительно в устройстве предусмотрено три штатных места для запасных плавких вставок.

Блок Шеви Нивы 2006 года (схема перевернута)

Расшифровка предохранителей

В блоке располагаются предохранители для малонагруженных цепей автомобиля. Например, именно там установлен 25-амперный предохранитель вентилятора печки (позиция F18) и 20-амперная вставка моторов для привода щеток дворников (номер F9).

Назначение предохранителей на Нива Шевроле 2007 года

Описание реле

В основном блоке установлены реле, отвечающие за функционирование следующего электрооборудования:

Номер	Назначение
К1	Опциональное реле для контроля целостности ламп машины. На большинстве машин вместо него с завода установлены перемычки
К2	Предназначено для запуска системы очистки ветрового стекла
К3	Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля
К4 и К5	Активация ближнего и дальнего света соответственно
К6	Вспомогательные цепи (система вентиляции, очистка заднего стекла)
К7	Обогрев поверхности стекла на задней двери
К8	Резерв

К нижней части основного блока устанавливаются еще несколько реле.

В машинах 2008 года выпуска это реле:

• включения противотуманных фар спереди и сзади;
• запуска моторов стеклоподъемников;
• активации предупредительного сигнала;
• запуска стартера.

В зависимости от комплектации, их может быть больше или меньше.

Для автомобилей выпущенных с 2009 года

На машинах Нива Шевроле после рестайлинга 2009 года применяется блок несколько иной конфигурации (2123-3722010).

Блок Шевроле Нива 2010 года

На новых блоках изменилось назначение предохранителей.

Назначение предохранителей на Нива Шевроле 2012 года

Расшифровка реле

Номер	Назначение
К1	Предназначено для запуска системы очистки ветрового стекла.
К2	Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля.
К3 и К4	Активация ближнего и дальнего света соответственно.
К5	Вспомогательные цепи (система вентиляции, очистка заднего стекла).
К6 и К7	Обогрев поверхности стекла на задней двери.
К8	Резерв.

В блоке дополнительных реле добавлена деталь для включения системы обогрева сидений.

Блок предохранителей системы управления двигателем

В разъемах данного блока КСУД могут располагаться пять реле и пять предохранителей, в том числе 15-амперная защитная вставка топливного насоса. Само управление насосом подачи топлива осуществляется отдельным реле, установленным в этом же устройстве. В блоке размещены многие важные элементы защиты электроцепей автомобиля. Например, при выходе из строя реле вентиляторов, система охлаждения не сможет полноценно охлаждать двигатель.

Схема блока

Назначение предохранителей

Назначение реле

Реле и предохранители ваз 21214, 21314 (нива 4х4 инжектор)

На современных внедорожниках АвтоВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.

Расположение блоков предохранителей и реле нива 4х4

Основная часть предохранителей располагаются в салоне Нивы под панелью слева от рулевой колонки. Всего 4 блока:

1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем. Четвертый блок реле находится над педалью газа.

Основной и дополнительный блоки предохранителей

Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:

F1 (16А)	Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла
F2 (8А)	Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
F3 (8А)	Левая фара (дальний свет), контрольная лампа включения дальнего света
F4 (8А)	Правая фара (дальний свет)
F5 (8А)	Левая фара (ближний свет)
F6 (8А)	Правая фара (ближний свет)
F7 (8А)	Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света

• F8 (8А)
• Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплением
• и вентиляцией
• F9 (8А)
• Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогрева
• стекла двери багажного отделения
• F10 (8А)
• Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях
• F11, F12 (8А)
• Резерв
• F13 (8А)
• Контакты реле противотуманного света в задних фонарях
• F14 (16A)
• Прикуриватель
• F15 (16A), F16 (8A)
• Резерв
• Дополнительный блок:

F11 (8А)	Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F12 (8А)	Реле дневных ходовых огней, лампы дневных ходовых огней
F13 (8А)	Лампы и реле заднего противотуманного огня
F14 (16А)	Прикуриватель
F15 (16А)	Резервный
F16 (8А)	Резервный

Дополнительные цепи предохранителей в комплектации Urban:

№ и номинал предохранителяЗащищаемая цепьОсновной блокДополнительный блок

1 (16А)*	Электростеклоподьемники передних дверей Электропривод боковых зеркал
2 (16А)**	Электровентилятор климатической установки, компрессор кондиционера
9 (16А)*	Обогреватели боковых зеркал
10 (16А)*	Плафон освещения салона центральный
15 (16А)*	Электровентилятор климатической установки, компрессор кондиционера

Модернизация отопительного приспособления в автомобиле Chevrolet Niva

Прежде чем отопитель будет усовершенствован, необходимо разобраться в принципе функционирования заслонок. Затем следует произвести полный демонтаж декоративных щитков, расположенных по левой стороне печки Chevrolet Niva. Следующим шагом станет снятие регулятора, отвечающего за положение заслонок. Оптимизируя свой автомобиль, необходимо разбираться в конструкции отопительного приспособления, что позволит без лишних задержек произвести демонтаж «ненужного» оборудования. Автомобилист должен убрать нижнюю часть регулятора, посредством которой приводится в движение фронтальная заслонка.

Во время демонтажа всех пластиковых элементов не стоит пытаться резко снимать детали, так как практически все составляющие разбираемого прибора элементы сделаны из хрупкого пластика, ломающегося даже при более-менее значительном воздействии. Если всё-таки из-за спешки или неаккуратности владельца движимого имущества снимаемая нижняя часть приспособления получит трещину — её можно будет скрыть посредством паяльника.

Доработка печки Шевроле Нива своими руками предусматривает необходимость закрепить нижнюю заслонку таким образом, чтобы она наглухо была закрыта в верхнем положении. Конечно, такая модернизация полностью исключает возможность автомобилиста воспользоваться положением «фронт», однако, даёт множество других более существенных преимуществ.

После того как «фронт» печки будет в закрытом положении, нужно будет продумать траекторию движения элемента, регулирующего одновременную подачу тепла на стекло и ноги. Стоит отметить, что умелые мастера, модернизируя свой Шевроле Нива, используют все подручные средства, в частности, для оптимизации печки пригодится обыкновенная дисконтная карточка. Посредством которой чертится линия разреза, затем элемент клеится цианкрилатом и обтачивается по размеру напильником.

Доработка отопителя Шевроле Нива должна быть окончена после того, как вырезанная своими руками деталь будет приклеена посредством суперклея.

Процесс снятия и замены блока

Итак, у вас потёк радиатор печки, чтобы удостовериться в этом и не заниматься “мартышкиным трудом” трогаем со стороны переднего пассажира патрубки радиатора, если сухие, то смотрим под водительским ковром лужу. Если лужа от антифриза, то она будет жирная и сладкая на вкус. Итак если все признаки совпадают, то вероятнее всего потёк радиатор.

https://www.youtube.com/watch?v=https:accounts.google.comServiceLogin

Сливаем антифриз. Чтоб вышло как можно больше подуйте в расширительный бачок.

Сразу скажу что нужно снимать торпедо, если не хотите попасть на заправку кондея, хотя судя по догадкам и в том случае придётся снимать торпедо.

А еще интересно: Нива 2121, Нива 2131 и Нива Шевроле. Сравним?

Первым делом снимаем бардачок, снимается легко, проблем не должно возникнуть.

Откручиваем центральную консоль вместе с магнитолой. Тут тоже ничего сложного.

Далее начинаем разбирать декоративную облицовку

торпедо, попутно скидывая приборную панель и подрулевой кожух с переключателями.Вытаскиваем воздуховод, который находится за приборной панелью. Тут помучаться вам придётся с тросиками. Почему нельзя снять торпедо целиком? — спросите вы. Вот этот болт вам не даст.

К новому устройству соединительная пластина должна быть навинчена. Затем вставьте двигатель на место и поверните его влево.

Установите вентилятор с двигателем, повернув его, как показано на рисунке.

Когда он находится в гнезде, он должен быть остановлен, предотвращая проворачивание во время работы.

Мы закрепляем вентилятор, подключаем провода, резиновый шланг и проверяем работоспособность.

Шевроле Нива ремонт заслонки печки

Нива шевроле замена регулятора печки и подсветки за 5 мин

Нива шевроле печка дует холодным воздухом

Нива шевроле Шайтан цыклон в ноги , доработка!

Замена резистора печки на Нива шевроле. Replacement of the heater resistor

https://www.youtube.com/watch?v=ytdevru

Как без мата поменять печку на ниве шевроле? с кондиционером.

замена тросика печки своими руками

РЕМОНТ РЕЛЕ ОТОПИТЕЛЯ, НЕ ВКЛЮЧАЕТСЯ ПЕЧКА
