Блоки в моторном отсеке
Конечно, электрооборудования в автомобиле очень много, поэтому более конкретно стоит рассмотреть, где находится реле стартера, топливного насоса, зарядки, аварийных сигналов и электронный блок управления, поскольку они чаще всего становятся причинами неисправностей. Более того, эти детали целесообразно рассмотреть и потому, что они есть на всех автомобилях Corolla, в то время как ряд иных запчастей на некоторых моделях отсутствует.
Итак, начать стоит с блоков элементов, которых находятся под капотом. Первый блок расположен за левой фарой рядом с радиатором. На модели EE96 1992–1993 годов он размещен чуть ближе к центральной части автомобиля, однако найти его будет довольно просто, потому что закреплен он во всех случаях на кузове. В нем находятся реле деталей антиблокировочной системы. В частности, это электродвигатель насоса и электромагнитный клапан АБС. Неполадки возникают с ними довольно редко.
Следующий блок имеет гораздо более серьезные размеры. Она находится справа от двигателя на кузове ближе к верхней части моторного отсека. Стоит отметить, что на компактном минивэне Corolla Verso он расположен чуть ниже, и его легче спутать с третьим блоком, размещенном чуть ближе к фарам. В данной детали имеется, помимо прочих, втягивающее реле стартера. Оно обозначается кодами «A» и «ST», поэтому найти его не составит труда. Помимо этого, здесь находятся реле звукового сигнала, фар, двигателя (общепринятое обозначение – IG2), вентилятора охлаждения и системы впрыска топлива. Третий блок, как уже было сказано ранее, расположен чуть ниже второго. На Королле Версо он извлекается намного проще, поскольку соседний узел не мешает. В нем, однако, нет деталей, которые необходимо постоянно менять, поэтому останавливаться подробнее излишне.
Блоки в салоне
В салоне Тойота Королла имеются еще 3 блока реле, отвечающих за работу электрооборудования в автомобиле. Блок № 4 размещен слева от рулевой колонки под приборной панелью. Его основной составляющей являются предохранители, число которых в зависимости от модели может варьироваться от 16 до 35. Количество реле гораздо меньше: их всего четыре. Здесь находятся реле габаритов и зарядки, которые чаще всего подвергаются поломке. Последний, к слову, является интегрированным. Дело в том, что реле зарядки служит для подключения различных дополнительных элементов электрооборудования. Деталь, отвечающая за габариты, само собой, не ограничивается данным оборудованием. Дополнительно ее работа охватывает аварийки. Здесь же размещено и реле поворотов, которое отвечает за соответствующие световые сигналы. Кроме того, имеется и третья деталь. Это элемент, отвечающий за обогрев заднего стекла. Его работа непосредственно связана с реле дворников и предохранителями стеклоочистителя и стеклоомывателя, расположенными в том же блоке, так как это необходимо для эффективной системы очистки лобового стекла.
Следующий блок расположен на противоположной панели справа под бардачком. Найти его можно, сняв обшивку. Здесь размещены две очень важные детали: реле отопителя и ЭБУ. Первая из них отвечает за обогрев салона и связана с двумя имеющимися в блоке предохранителями.
И, наконец, последний блок находится симметрично предыдущему с левой стороны. Он содержит исключительно реле, которые отвечают за выключение бензонасоса и отопителя (дополнительное). Кроме того, под ними находится ГСР (главное силовое реле), которое связано с ЭБУ и отвечает за сбалансированное распределение мощности по различным системам автомобиля.
Важно!
Типоразмеры предохранителей по цветам

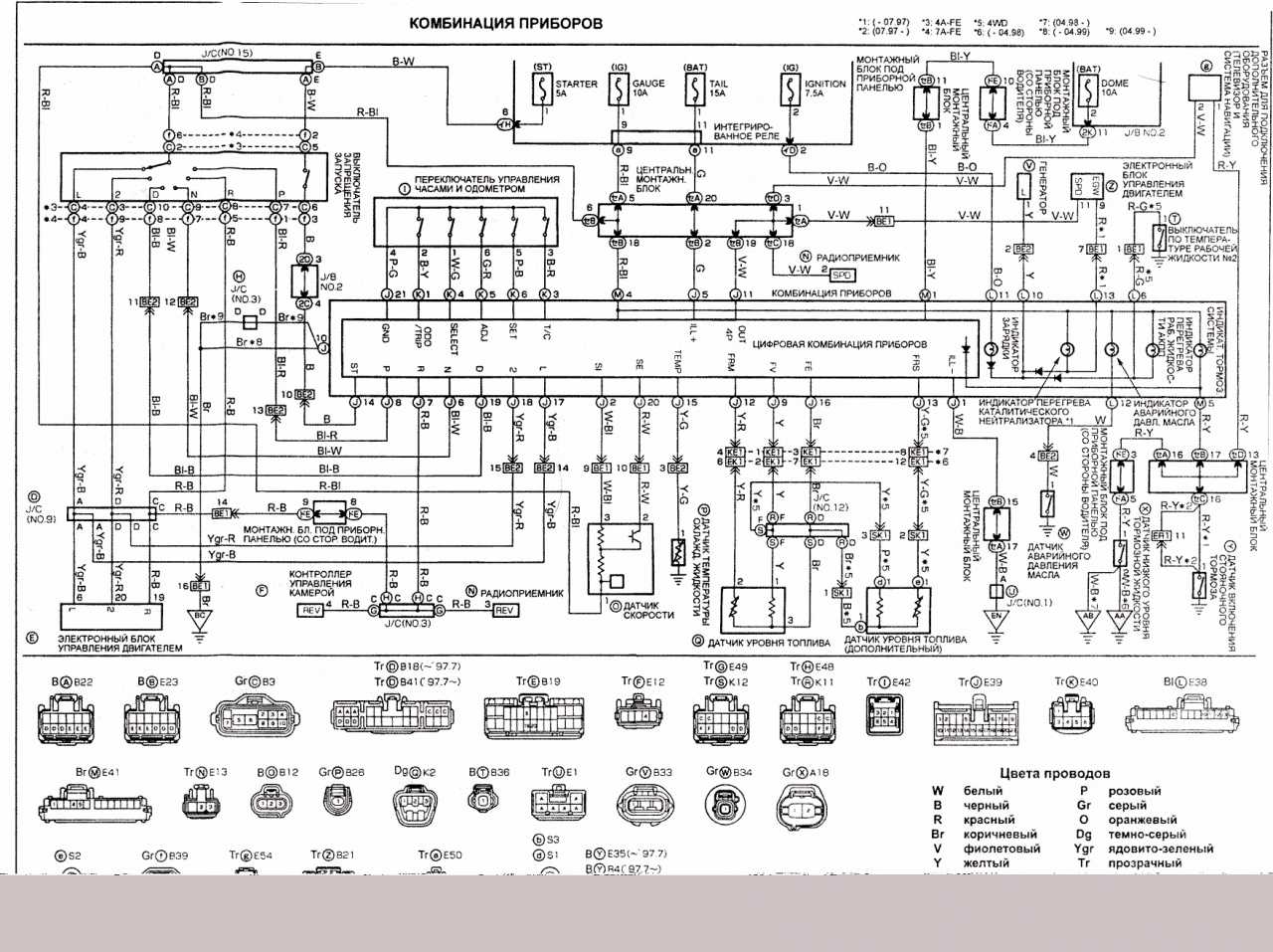

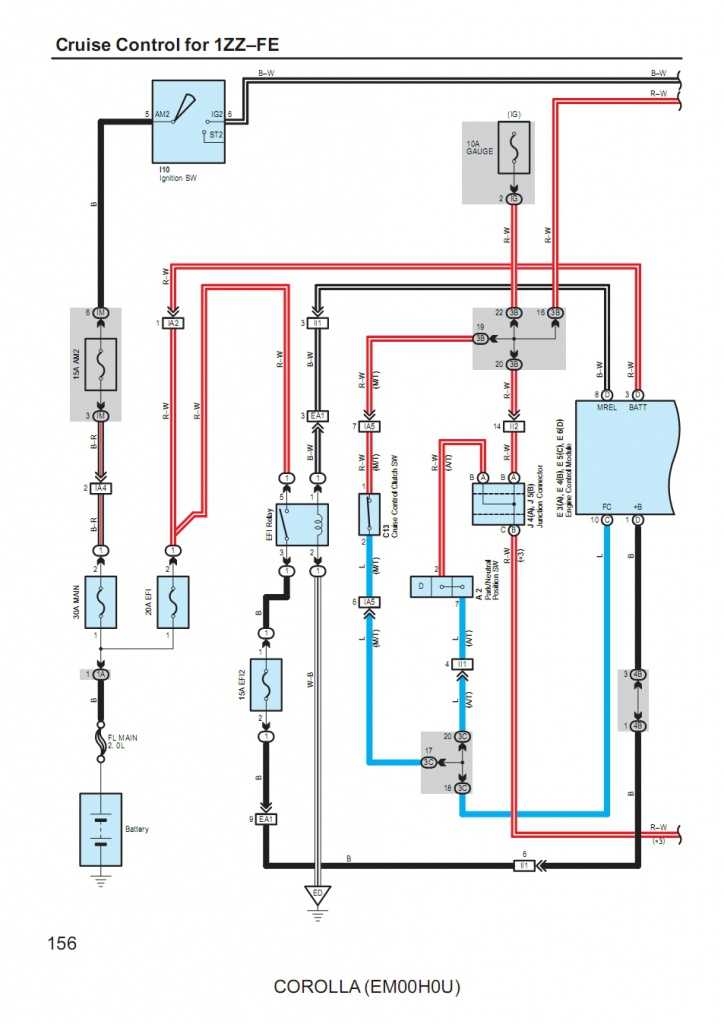

Думаете, что теперь вам всё известно и не возникнет никаких проблем? Не тут-то было. Даже людям, хорошо знающим иностранные языки, непросто разобраться со сложными техническими терминами, нанесёнными в качестве памятки на защитные крышки. Если добавить к этому, что одна тугоплавкая вставка может отвечать сразу за несколько систем, то ваш оптимизм и вовсе окажется необоснованным. Но не всё потеряно. Пусть вашим ориентиром станут размещённые ниже подробные схемы. Прежде чем приступать к их изучению, ознакомьтесь с некоторыми пояснениями:
Существует четыре основных типоразмера предохранителей. Для удобства восприятия, они промаркированы цветом в соответствии с принятым изготовителями стандартом.
Амперы | Mini low | Mini | Reg | Maxi |
1 | .Чёрный | |||
2 | Серый | Серый | Серый | |
3 | Фиолетовый | Фиолетовый | ||
4 | Розовый | Розовый | ||
5 | Тан | Тан | Тан | |
7,5 | Коричневый | Коричневый | Коричневый | |
10 | Красный | Красный | Красный | |
15 | Синий | Синий | Синий | |
20 | Жёлтый | Жёлтый | Жёлтый | Жёлтый |
25 | Бесцветный | Бесцветный | Бесцветный | Серый |
30 | Зелёный | Зелёный | Зелёный | Зелёный |
35 | Сине-зелёный | Коричневый | ||
40 | Оранжевый | Оранжевый | ||
50 | Красный | |||
60 | Синий | |||
70 | Тан | |||
80 | Бесцветный | |||
100 | Фиолетовый | |||
120 | Пурпурный |
- Двумя цветовыми обозначениями на схемах помечены предохранители, которые различаются в зависимости от модификации автомобиля либо имеют два пороговых значения. Каждый случай будет оговорён в описании отдельно.
- Цветовое обозначение отсутствует, если имеющееся в блоке номерное гнездо не задействовано.
- Реле также могут иметь цветовую маркировку, но опираться следует не на неё, а на заводской номер детали.
Обязательно посмотрите:
Эта информация важна, поскольку использование предохранителей, характеристики которых отличаются от штатных, недопустимо, так как может привести к серьёзным поломкам.
Что свидетельствует о выходе из строя предохранителя
В автомобилях Тойота Королла предусмотрена защита электрооборудования от токов короткого замыкания. При возникновении неисправности в электрической цепи, особенно при коротком замыкании, ток защищаемой цепи возрастает многократно. Плавкий предохранитель перегорает, тем самым защищает провода от возгорания.
Все приборы защиты имеют на панели, где их устанавливают, свои обозначения. Они нужны для того, чтобы имелась возможность для их быстрого обнаружения, потом замены. Плавкие предохранители снабжены ножевидными контактами, легко вынимаются из своих гнёзд, легко заменяются. Замена их не требует наличия специального оборудования, а проводится вручную.
Сделать это просто, так как корпус предохранителей изготовлен из прозрачной пластмассы и если внимательно присмотреться, то можно визуально увидеть перегоревшую нить. Также для проверки можно использовать омметр или тестер. Бывают случаи, когда может начать плавиться корпус прибора.
ЧИТАТЬ ДАЛЕЕ: Как поменять лампочку ближнего света на Тойота Королла
Что свидетельствует о выходе из строя предохранителя
В автомобилях Тойота Королла предусмотрена защита электрооборудования от токов короткого замыкания. При возникновении неисправности в электрической цепи, особенно при коротком замыкании, ток защищаемой цепи возрастает многократно. Плавкий предохранитель перегорает, тем самым защищает провода от возгорания.
Все приборы защиты имеют на панели, где их устанавливают, свои обозначения. Они нужны для того, чтобы имелась возможность для их быстрого обнаружения, потом замены. Плавкие предохранители снабжены ножевидными контактами, легко вынимаются из своих гнёзд, легко заменяются. Замена их не требует наличия специального оборудования, а проводится вручную.
Сделать это просто, так как корпус предохранителей изготовлен из прозрачной пластмассы и если внимательно присмотреться, то можно визуально увидеть перегоревшую нить. Также для проверки можно использовать омметр или тестер. Бывают случаи, когда может начать плавиться корпус прибора.
ЧИТАТЬ ДАЛЕЕ: Как поменять лампочку ближнего света на Тойота Королла
Как узнать о поломке
Основное предназначение предохранителей toyota corolla – защищать цепь, на которой они установлены и за которую отвечают, в том числе и прикуривателя. Каждый предохранитель, который входит в блок имеет на своей панели специальное обозначение, указывающее на эту цепь. Таким образом, расположение информации на нем, помогает во время ремонта.
Блок Тойота Корола состоит из трех типов миниатюрных деталей. Эти небольшие по размеру предохранители имеют в своей конструкции контакты, выполненные в виде пластин. Они легко снимаются и могут быть заменены на новые без использования дополнительного оборудования. Все работа производится на toyota corolla вручную.
Первое, на что необходимо обратить внимание, когда перестает нормально функционировать блок или один из элементов электрического оснащения Тойота Корола – предохранитель. Именно его поломка зачастую становится причиной неисправности автомобиля. Чтобы узнать, в каком состоянии находится блок toyota corolla, достаточно просто присмотреться к соединительной проволоке на детали
Сделать это можно прямо через пластиковый корпус, который прозрачный
Чтобы узнать, в каком состоянии находится блок toyota corolla, достаточно просто присмотреться к соединительной проволоке на детали. Сделать это можно прямо через пластиковый корпус, который прозрачный
Иногда стоит обратить внимание и на целостность самого корпуса
Виды
- Предохранители бывают трех типов:
- Каждый из них выглядит по-разному, и по-разному характеризуются поломки у предохранителей.
- Детали первого типа можно боле подробно рассмотреть на следующей картинке.
- Здесь хорошо видно, что слева предохранитель Тойота Корола целый, а справа перегоревший.
Второй тип выглядит иначе, рассмотреть его целостность можно не сбоку, а сверху. На картинке заметно, какой из предохранителей целый, а какой нет.
Изделия типа С перегорают внутри. На картинке заметно, как это происходит.
Замена детали
Если необходимо заменить предохранитель, обязательно в качестве нового используйте деталь той же мощности, что и прежняя.
Конечно, физически и разной мощности могут взаимозаменяться, однако использовать следует только предохранитель соответствующей технической характеристики Корола.
Менять деталь прикуривателя на ту, у которой мощность меньше или больше профессионалы не рекомендуют, каждая отдельно взятая электрическая цепь в автомобиле должна иметь соответствующую защиту.
Чтобы заменить его необходимо отключить все электричество в toyota corolla.
Помните!
Установка предохранителей большего номинального тока для прикуривателя, а так же использование самодельных перемычек может стать причиной пожара или больших повреждений.
Как узнать мощность
Мощность детали узнать не сложно. Каждый предохранитель имеет метку с ее показателем. Если в автомобиле сразу же перегорела новая деталь, перед тем как снова производить замену узнайте причину. Возможно, это произошло в результате замыкания в цепи, которое вызвано повреждением электрического провода, а соответственно и электрических приборов автомобиля, в том числе прикуривателя.
Блок в салоне рено меган 2
Он находится в левой нижней части приборной панели. На обратной стороне защитной крышке будет находится актуальная информация с расшифровкой схемы.
1 | Резерв |
2 | Резерв |
3 | Резерв |
4 | 3А Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света |
5 | 20А Обогрев сидений водителя и переднего пассажира |
6 | 20А Электрозамки всех дверей |
7 | 15А Прикуриватель |
8 | 7,5А Обогрев наружных зеркал |
9 | 10А Блок управления ABS |
10 | 15А Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондиционирования) и вентиляции салона, блок управления охранной сигнализацией |
11 | 15А Стоп-сигнал |
12 | Резерв |
13 | 25А Электродвигатель стеклоподъемника двери водителя |
14 | 25А Электродвигатель стеклоподъемника двери переднего пассажира |
15 | 20А Комбинация приборов, электропривод наружных зеркал |
16 | 15А Звуковой сигнал, диагностический разъем, электродвигатель стеклоочистителя ветрового окна |
17 | 15А Электродвигатель стеклоочистителя двери задка |
18 | 20А Блок управления электрооборудованием салона, реле дополнительного оборудования |
19 | 30А Электродвигатель системы отопления (кондиционирования) и вентиляции салона |
20 | 40А Электродвигатели стеклоподъемников задних дверей |
21 | 20А 40А Электродвигатель люка салона, электропривод складывающейся крыши |
R1 | Реле электродвигателей стеклоподъемников всех дверей |
R2 | Реле дополнительного оборудования |
В данной статье рассмотрены предохранители автомобилей рено меган 2 седан, хэтчбек, универсал 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с бензиновыми (K4J, K4M, F4R) и дизельным (F4R) двигателями. Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и моторном отсеке.
Где расположен блок предохранителей.
Предохранители установлены в монтажном блоке в салоне автомобиля. Он расположен в нижней левой части панели приборов со стороны водителя и закрыт крышкой (см. рис.).
На крышке нанесена схема расположения предохранителей
Расшифровка блока предохранителей в салоне
Номер | Сила тока,А | Защищаемая цепь |
Резерв | ||
Резерв | ||
Резерв | ||
АР1А | Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света | |
BPR1 | Обогрев сидений водителя и переднего пассажира | |
Электрозамки всех дверей | ||
Прикуриватель | ||
15RP | Обогрев наружных зеркал | |
SP15 | Блок управления ABS | |
Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондициони-рования) и вентиляции салона, блок управления охранной сигнализацией | ||
SP17 | Стоп-сигнал | |
Резерв | ||
BP55 | Электродвигатель стеклоподъемника двери водителя | |
BP70 | Электродвигатель стеклоподъемника двери перед-него пассажира | |
ВСРЗ | Комбинация приборов, электропривод наружных зеркал | |
ВР32 | Звуковой сигнал, диагностический разъем, электро-двигатель стеклоочистителя ветрового окна | |
ВР25 | Электродвигатель стеклоочистителя двери задка | |
ВР77 | Блок управления электрооборудованием салона, реле дополнительного оборудования | |
Электродвигатель системы отопления (кондициони-рования) и вентиляции салона | ||
BP87/BP48 | Электродвигатели стеклоподъемников задних дверей | |
20, 40 | BP93 | Электродвигатель люка салона, электропривод складывающейся крыши |
— | Реле электродвигателей стеклоподъемников всех дверей | |
Реле дополнительного оборудования |
Расположение монтажного блока предохранителей в моторном отсеке.
1 — бачок системы охлаждения двигателя; 2 — трубопровод компрессора кондиционера; 3 — правая опора подвески силового агрегата; 4 — пробка маслоналивной горловины; 5 — датчик абсолютного давления в ресивере; 6 — ресивер; 7 — транспортная проушина; 8 — дроссельный узел; 9 — бачок главного тормозного цилиндра; 10 — воздухоподводящий рукав; 11 — электронный блок управления двигателем; 12 — корпус воздушного фильтра; 13 — крышка монтаж- ного блока реле и предохранителей; 14 — аккумуляторная батарея; 15 — воздухозаборный рукав; 16 — водораспределитель; 17 — датчик детонации; 18 — датчик температуры воз- духа в ресивере; 19 — крышка бачка омывателя ветрового стекла
Схема расположения предохранителей под капотом
Видео как добраться до предохранителей в моторном отсеке Renault Megane2.
Расшифровка предохранителей под капотом Renault Megane 2
Блоки под капотом
Обозначение
- Реле свечей накала
- Блок предохранителей и реле
- Блок реле №1
- Реле очистителей фар
- Блок реле №2
Блок предохранителей и реле
Расположен в левой части подкапотного пространства рядом со стойкой.
Фото – пример и схема с крышки блока
Схема
Назначение предохранителей
1 | 5А ALT-S – Система зарядки |
2 | 10А HEAD (RH-UPR) – Правая фара (DRL – дневные ходовые огни) |
3 | 15А EFI – 4A-FE, 5A-FE, 7A-FE, 4E-FE: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
15А F-HTR – 2C-E: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива | |
4 | 10А HORN – Звуковой сигнал, противоугонная система |
5 | 10А HAZARD – Аварийная сигнализация, указатели поворота |
6 | 15А AM2 – Система запуска, предохранители: ”ST”, ”IGN” |
7 | – |
8 | 10А HEAD (LH-UPR) – Левая фара (DRL – дневные ходовые огни) |
9 | 15А DOME – Аудиосистема, освещение салона, персональное освещение, освещение багажного отсека, часы, дневные ходовые огни, противоугонная система |
10 | – |
11 | – |
12 | – |
13 | – |
14 | 50А AM1 – Предохранители: ”CIG”, ”TURN”, ”GAUGE”, ”ECU−IG”, ”WIP” |
15 | 30А FAN – Вентилятор системы охлаждения |
30А RDI – Вентилятор системы охлаждения | |
16 | 40А MAIN – Система запуска, предохранители: ”HEAD (LH) или HEAD (LH−UPR), ”HEAD (RH) или HEAD (RH−UPR), ”HEAD LH−Lo” и ”HEAD RH−LO” |
17 | 100А ALT – Предохранители: ”RDI”, ”CDS”, ”AM1”, ”POWER”, ”D/L”, ”TAIL”, OBD, ”FOG”, ”ECU−B”, ”STOP”, ”DEF”, ”HTR” |
18 | 50А ABS – АБС |
Расшифровка реле
R1 | Блок управления двигателем (ENGINE MAIN) |
R2 | 4A-FE, 5A-FE, 7A-FE, 4E-FE: Блок управления двигателем (EFI)2C-E: Подогрев топлива (F-HTR) |
R3 | Фары (HEAD) |
R4 | Стартер (ST) |
R5 | Звуковой сигнал |
R6 | Вентилятор системы охлаждения (FAN NO.1) |
Блок реле №1
Схема
Описание
1 | 30А CDS – Вентилятор системы охлаждения |
2 | 10А HEAD (LH-LWR) – с DRL: Левая фара (DRL – дневные ходовые огни) |
3 | 15А HEAD (RH-LWR) – с DRL: Правая фара |
4 | 7,5А DRL – Дневные ходовые огни |
R1 | Dimmer |
R2 | Вентилятор системы охлаждения (A.C FAN NO.2) |
R3 | Вентилятор системы охлаждения (A.C FAN NO.2) |
R4 | Муфта компрессора кондиционера (A.C MG) |
Блок реле №2
Фото – пример расположения
Схема
Назначение
R1 | Клапан ABS (ABS SOL) |
R2 | Насос ABS (ABS MTR) |
Знаете как сделать данный материал лучше – мы будем рады Вашим комментария.
Блоки предохранителей в моторном отсеке
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
№ | название | ампер | Описание |
1 | A / C | 7.5A | Система кондиционирования, электровентиляторы охлаждения |
2 | ЗАПАСНОЙ | 5A | Запасной предохранитель |
3 | ЗАПАСНОЙ | 10А | Запасной предохранитель |
4 | ЗАПАСНОЙ | 15А | Запасной предохранитель |
5 | DOME | 15А | Автомобильная аудиосистема, внутреннее освещение, личное освещение, освещение багажника, часы, система дневных ходовых огней, система защиты от кражи (1998-2000 гг.) |
6 | ОПАСНОСТИ | 10А | Указатели поворота, аварийные мигалки |
7 | AM2 | 15А | Система стартера, предохранители “ST” и “IGN” |
8 | ГОЛОВКА (LH) или ГОЛОВКА (LH-UPR) | 10А или 15А | Левая фара (дальний свет) (1998-2000: 10A; 2001-2002: 15A) |
9 | ALT-S | 5A | Система зарядки |
10 | ГОЛОВКА (ПРАВАЯ) или ГОЛОВКА (ПРАВА-ВЕРХНИЙ) | 10А или 15А | Правая фара (дальний свет) (1998-2000: 10A; 2001-2002: 15A) |
11 | EFI или F-HTR | 15А | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
12 | HORN | 10А | 1998-2000: Звуковой сигнал, система защиты от кражи; 2001-2002: Рог |
13 | DRL | 7.5A | Система дневных ходовых огней |
14 | ГОЛОВКА RH-Lo или ГОЛОВКА RH-LWR | 10А | Правая фара (ближний свет) |
15 | ГОЛОВКА LH-Lo или ГОЛОВКА LH-LWR | 10А | Левая фара (ближний свет) |
16 | CDS | 30А | Электрические вентиляторы охлаждения |
32 | HTR | 50А | Система кондиционирования, предохранитель “A / C” |
33 | ОСНОВНОЙ | 40А | Система стартера, «ГОЛОВКА (LH) или ГОЛОВКА (LH-UPR)», «HEAD (RH)» или «ГОЛОВКА (RH-UPR)», «HEAD LH-LWR» или «HEAD LH-Lo», «HEAD RH. -LWR “или” HEAD RH-Lo “и” DRL “(2000-2002) предохранители |
34 | RDI | 30А | Электрические вентиляторы охлаждения |
35 | AM1 | 50А | Предохранители “CIG”, “TURN”, “GAUGE”, “ECU-IG” и “WIP” |
38 | FL ABS | 50А | Антиблокировочная тормозная система |
39 | FL ALT | 100A | «RDI», «CDS», «AM1», «POWER», «D / L», «TAIL», «OBD», «FOG», «ECU-B», «STOP», «DEF» и «HTR» “предохранители |
Cabin fuse box
No. | Name | A | Purpose |
1 | Turn | 7.5 | Direction indicators, hazard warning lights |
2 | – | – | – |
3 | GAUGE | 10 | Instrument cluster, reversing lamps, air conditioning, power windows, rear window heating, central locking |
4 | WIP | 20 | Wiper and washer |
5 | I / UP | 10 | Multipoint fuel injection system / sequential multipoint fuel injection system, mirror control unit |
DEF I − UP / M − HTR |
10 | Rear window defogger, multipoint fuel injection system / sequential multipoint fuel injection system | |
6 | ECU-IG | 10 | Start-up system, cooling fan, gearbox selector lock, ABS, cruise control |
7 | IGN | 7.5 | Multiport fuel injection system / sequential multiport fuel injection system, charging system, airbags, seat belt pretensioners |
8 | STOP | 50 | Brake lights, brake light, ABS, gear selector lock |
9 | TAIL | 50 | Side light, instrument cluster, instrument panel illumination, license plate light, cigarette lighter, clock, audio system, rear window heating, automatic transmission control unit, multipoint fuel injection system / sequential multipoint fuel injection system, air conditioning, alarm |
10 | – | – | – |
11 | – | – | – |
12 | OBD | 7.5 | Diagnostic connector |
13 | ECU-B | 7.5 | LHD: Airbags, seat belt pretensioners, rear fog light |
5 | RHD: Airbags, seat belt pretensioners, rear fog light | ||
14 | ST | 5 | Trigger System, multipoint fuel injection system / sequential multipoint fuel injection system |
15 | D / L | 30 | central locking |
16 | FOG | 15 | Fog light |
17 | S-HTR | 15 | Heated seats |
18 | – | – | – |
19 | Cig | 15 | Audio system, clock, cigarette lighter, electrically adjustable mirrors, airbags, anti-theft system, seat belt pretensioners, gearbox selector lock |
20 | – | – | – |
21 | Noise filter | – | Fuse: “DOME” |
22 | Def | 40 | LHD: Rear window defogger, fuse: ”DEF I − UP / M − HTR” |
30 | RHD: Heated rear window, fuse: ”DEF I − UP / M − HTR” | ||
23 | Power | 30 | Power windows, sunroof |
24 | – | – | Jumper |
No. | Relay |
R1 | Rear Window Defogger (DEF) |
R2 | Parking Light (TAIL) |
Почему могут выйти из строя защитные элементы
Причины выхода из строя предохранителей защитных элементов электрических цепей:
- подключение нагрузки повышенной мощности;
- короткое замыкание из-за повреждения изоляции или внутренней неисправности потребителя;
- плохой контакт в цепях;
- разрушение перемычки из-за длительной работы предохранителя в режиме повышенной нагрузки (но не критично.
В чем выражается поломка предохранителя
Основные признаки выхода из строя предохранителя:
- отключение части электронных компонентов (согласно перечню устройств, подключенных к защищаемому элементу схемы);
- обнаружение повреждения перемычки в предохранителе при визуальном осмотре.
Правила демонтажа
Удаление неисправного предохранителя проводится при выключенном двигателе и вынутом ключе из замка зажигания, отсоединять аккумуляторную батарею не требуется.
Требуется частичная разборка конструкции машины для замены части реле; перед началом работы необходимо отключить отрицательный полюс аккумуляторной батареи от бортовой электросети.
Необходимые инструменты
Чтобы снять лопастной предохранитель A, нужно воспользоваться пинцетом, расположенным в распределительной коробке в моторном отсеке.
Не используйте отвертки или плоскогубцы для вытаскивания сгоревших вставок, так как это может повредить контактные пластины или корпус монтажного блока.
Где расположены предохранители на Тойота Королла 100
Производство компактного автомобиля Toyota Corolla VII поколения в кузове 100 началось в 2001 г. и продолжалось до 1995 г. С этого семейства начался переход моделей компании с карбюраторных силовых агрегатов на инжекторные.
Другими интересными особенностями машины стали круглые фары, улучшающие аэродинамику, и интернационализация производственных мощностей.
Популярность модели обусловлена не только надежностью и привлекательными техническими характеристиками, но и возможностью выбрать 1 из 7 имеющихся кузовов:
- седан;
- универсал;
- купе;
- лифтбек;
- кабриолет;
- 3- или 5-дверный хэтчбек.
Релейные переключатели и предохранители у Королла 100 располагаются в нескольких точках кузова. В пассажирском салоне они распределены таким образом:
В моторном отсеке, в зависимости от того, правый руль у машины или левый, установлены 2 монтажных блока:
Блоки в салоне
Схема расположения
Общее описание
- Блок предохранителей / Интегрированное реле
- Распределительный блок
- Блок реле №1
- Реле противотуманного света
- Блок управления ABS
- Компьютер транспондера ключа
- Распределительный блок
- LHD: Усилитель кондиционера
- Реле дневных ходовых огней
- Ресивер центрального замка
- Блок реле №2
- Блок управления O/D
- 4A-FE, 5A-FE, 7A-FE, 4E-FE, 2C-E: Блок управления двигателем 2C: Таймер подогревателя двигателя
- Центральный блок подушек безопасности
- RHD: Усилитель кондиционера (механический кондиционер)
- RHD: Усилитель кондиционера (автоматический кондиционер)
- RHD: Реле центрального замка
- RHD: Блок управления блокировкой селектора коробки передач
Блок предохранителей
Находится в нижней части панели приборов, за перчаточным ящиком.
Пример обозначения с крышки
p, blockquote 12,0,0,0,0 —>
1 | 7,5A TURN — Указатели поворота, аварийная сигнализация |
2 | — |
3 | 10A GAUGE — Комбинация приборов, лампы заднего хода, кондиционер, стекло подъемники, обогрев заднего стекла, центральный замок |
4 | 20А WIP — Стеклоочиститель и омыватель |
5 | 10А DEFI I/UP — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, M−HTR — блок управления зеркалами |
6 | 10А ECU-IG — Система запуска, вентилятор системы охлаждения, блокировка селектора коробки передач, ABS, круиз-контроль |
7 | 7,5А IGN — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система зарядки, подушки безопасности, преднатяжители ремней безопасности |
8 | 15А STOP — Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, блокировка селектора коробки передач |
9 | 15А TAIL — Габаритный свет, комбинация приборов, подсветка панели приборов, освещение номерного знака, прикуриватель, часы, аудиосистема, обогрев заднего стекла, блок управления автоматической коробкой передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, кондиционер, аварийная сигнализация |
10 | — |
11 | — |
12 | 7,5А OBD — Диагностический разъем |
13 | 5/7,5А Подушки безопасности, преднатяжители ремней безопасности, задний противотуманный свет |
14 | 5А ST — Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
15 | 30А D/L — Центральный замок |
16 | 15А FOG — Противотуманный свет |
17 | 15А S-HTR — Подогрев сидений |
18 | — |
19 | 15А CIG — Аудиосистема, часы, прикуриватель, зеркала с электроприводом, подушки безопасности, противоугонная система, пред натяжители ремней безопасности, блокировка селектора коробки передач |
20 | — |
21 | Предохранитель: «DOME» |
22 | 30/40А DEF — Обогрев заднего стекла, предохранитель: ”DEF I−UP/M−HTR” |
23 | 30A POWER — Стекло подъемники, люк |
24 | Перемычка |
С обратной стороны блока крепятся некоторые реле.
Обозначение
p, blockquote 17,0,0,0,0 —>
- A — Реле обогревателя заднего стекла (DEF)
- B — Реле габаритов (TAIL)
- C — Интегрированное реле
Блок реле №1
Расшифровка
p, blockquote 20,0,0,0,0 —>
R1 | Указатели поворота (аварийная сигнализация) |
R2 | Топливный насос (C/OPN) |
R3 | Стекло подъёмники (P/W) |
p, blockquote 23,0,0,0,0 —>
- 15А А/С — Кондиционер, вентилятор системы охлаждения
- 40А HEATER — Кондиционер / отопитель, предохранитель: ”A/C”
- R1 — Реле отопителя (HTR)
Блоки в салоне
Схема расположения
Общее описание
- Блок предохранителей / Интегрированное реле
- Распределительный блок
- Блок реле №1
- Реле противотуманного света
- Блок управления ABS
- Компьютер транспондера ключа
- Распределительный блок
- LHD: Усилитель кондиционера
- Реле дневных ходовых огней
- Ресивер центрального замка
- Блок реле №2
- Блок управления O/D
- 4A-FE, 5A-FE, 7A-FE, 4E-FE, 2C-E: Блок управления двигателем2C: Таймер подогревателя двигателя
- Центральный блок подушек безопасности
- RHD: Усилитель кондиционера (механический кондиционер)
- RHD: Усилитель кондиционера (автоматический кондиционер)
- RHD: Реле центрального замка
- RHD: Блок управления блокировкой селектора коробки передач
Блок предохранителей
Находится в нижней части панели приборов, за перчаточным ящиком.
Пример обозначения с крышки
Схема
Назначение
1 | 7,5A TURN – Указатели поворота, аварийная сигнализация |
2 | – |
3 | 10A GAUGE – Комбинация приборов, лампы заднего хода, кондиционер, стекло подъемники, обогрев заднего стекла, центральный замок |
4 | 20А WIP – Стеклоочиститель и омыватель |
5 | 10А DEFI I/UP – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, M−HTR – блок управления зеркалами |
6 | 10А ECU-IG – Система запуска, вентилятор системы охлаждения, блокировка селектора коробки передач, ABS, круиз-контроль |
7 | 7,5А IGN – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система зарядки, подушки безопасности, преднатяжители ремней безопасности |
8 | 15А STOP – Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, блокировка селектора коробки передач |
9 | 15А TAIL – Габаритный свет, комбинация приборов, подсветка панели приборов, освещение номерного знака, прикуриватель, часы, аудиосистема, обогрев заднего стекла, блок управления автоматической коробкой передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, кондиционер, аварийная сигнализация |
10 | – |
11 | – |
12 | 7,5А OBD – Диагностический разъем |
13 | 5/7,5А Подушки безопасности, преднатяжители ремней безопасности, задний противотуманный свет |
14 | 5А ST – Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
15 | 30А D/L – Центральный замок |
16 | 15А FOG – Противотуманный свет |
17 | 15А S-HTR – Подогрев сидений |
18 | – |
19 | 15А CIG – Аудиосистема, часы, прикуриватель, зеркала с электроприводом, подушки безопасности, противоугонная система, пред натяжители ремней безопасности, блокировка селектора коробки передач |
20 | – |
21 | Предохранитель: “DOME” |
22 | 30/40А DEF – Обогрев заднего стекла, предохранитель: ”DEF I−UP/M−HTR” |
23 | 30A POWER – Стекло подъемники, люк |
24 | Перемычка |
С обратной стороны блока крепятся некоторые реле.
Схема
Обозначение
- A – Реле обогревателя заднего стекла (DEF)
- B – Реле габаритов (TAIL)
- C – Интегрированное реле
Блок реле №1
Схема
Расшифровка
R1 | Указатели поворота (аварийная сигнализация) |
R2 | Топливный насос (C/OPN) |
R3 | Стекло подъёмники (P/W) |

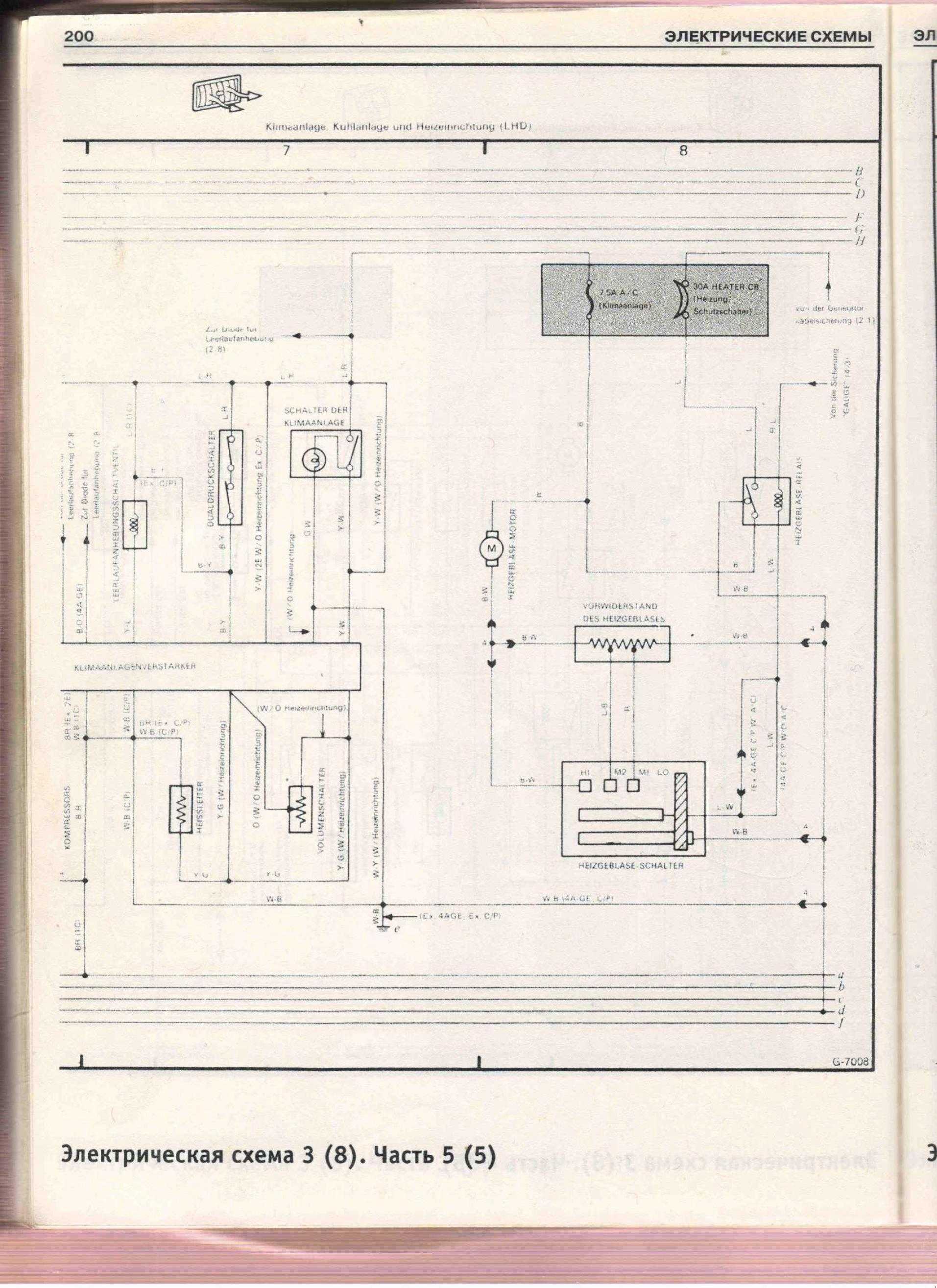

Схема
Описание
- 15А А/С – Кондиционер, вентилятор системы охлаждения
- 40А HEATER – Кондиционер / отопитель, предохранитель: ”A/C”
- R1 – Реле отопителя (HTR)
