Cabin fuse box
| No. | Name | A | Purpose |
| 1 | STOP | 10 | Brake light, brake light, ABS, gearbox selector lock, cruise control, multi – point fuel injection / sequential multi-point fuel injection |
| 2 | Cig | 15 | Cigarette lighter |
| 3 | POWER OUTLET | `5 | Power socket |
| 4 | S-HTR | 10 | Heated seats |
| 5 | Panel | 7.5 | Instrument panel lights, instrument cluster, front fog light, mirror heating, air conditioning |
| 6 | FR FOG | `5 | Front fog light |
| 7 | Horn | 10 | Sound signal |
| 8 | TAIL | 7.5 | Side light, license plate light, instrument panel illumination |
| 9 | TAIL & PANEL | 15 | Fuses “PANEL”, “TAIL” |
| 10 | ACC | 7.5 | Audio system, gear selector lock, clock, power mirrors |
| 11 | Def | 20 | Rear window defogger |
| 12 | GAUGE | 10 | Reverse lamps, cooling fan, air conditioning , automatic transmission indicators, charging system |
| 13 | OBD | 7.5 | Diagnostic connector |
| 14 | IG2 | 10 | Battery low indicator, multi-point fuel injection system / sequential multi-point fuel injection system, launch system, airbags, instrument cluster |
| 15 | Door | 20 | central locking |
| 16 | MIR HTR | 10 | Heated mirrors |
| 17 | RR WIP | 20 | Rear Wiper and Washer |
| 18 | WIP | 25 | Windshield Wiper and Washer |
| 18 | ECU IG | 10 | Alarms, instrument cluster, ABS, airbags, gear selector lock, cruise control, VSC, TRC |
| 20 | Power | 30 | Sunroof, power windows |
| 21 | AM1 | 40 | Sockets, rear window heating, fuses: “ACC”, “CIG”, “ECU IG”, “GAUGE”, “RR WIP”, “S − HTR” and “WIP” |
| No. | Relay |
| R1 | Sound signal |
| R2 | Rear Fog Light (RR FOG) |
| R3 | Rear Window Defogger (DEF) |
| R4 | Sockets (PWR OUTLET) |
| R5 | Power Windows, Sunroof (PWR) |
Блок предохранителей в салоне
Блок предохранителей находится в панели приборов (со стороны водителя), за крышкой.
Схема блока предохранителей
Назначение предохранителей в блоке предохранителей в салоне
| № | название | ампер | схема |
|---|---|---|---|
| 1 | СТОП | 10 | Стоп-сигналы, установленный высоко стоп-сигнал, антиблокировочная тормозная система, система управления блокировкой переключения передач, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система круиз-контроля |
| 2 | CIG | 15 | Зажигалка |
| 3 | РОЗЕТКА | 15 | Розетки |
| 4 | S-HTR | 10 | Подогрев сиденья |
| 5 | ПАНЕЛЬ | 7,5 | Освещение приборной панели, датчики и измерители, передние противотуманные фары, управление освещением приборной панели, обогреватели наружных зеркал заднего вида, система кондиционирования воздуха |
| 6 | FR FOG | 15 | Передние противотуманные фары |
| 7 | HORN | 10 | рожок |
| 8 | ХВОСТИК | 7,5 | Задние фонари, освещение номерного знака, подсветка комбинации приборов |
| 9 | ХВОСТ & ПАНЕЛЬ | 15 | Предохранители “ПАНЕЛЬ” и “ХВОСТ” |
| 10 | ACC | 7,5 | Автомобильная аудиосистема, система управления блокировкой переключения передач, часы, электрические зеркала заднего вида |
| 11 | DEF | 20 | Обогрев заднего стекла |
| 12 | ДАТЧИК | 10 | Фонарь заднего хода, электровентиляторы охлаждения, система кондиционирования, контрольные лампы АКПП, система зарядки |
| 13 | OBD | 7,5 | Бортовая система диагностики |
| 14 | IG2 | 10 | Сигнальная лампа разгрузки, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система запуска, система подушек безопасности SRS, датчики и измерители |
| 15 | ДВЕРЬ | 20 | Система блокировки дверей с электроприводом |
| 16 | МИР HTR | 10 | Обогреватели наружных зеркал заднего вида |
| 17 | RR WIP | 15 | Стеклоочиститель и омыватель заднего стекла |
| 18 | WIP | 25 | Дворники и омыватель лобового стекла |
| 19 | ECU IG | 10 | Аварийные мигалки, датчики и измерители, антиблокировочная тормозная система, система подушек безопасности SRS, система контроля блокировки переключения передач, система круиз-контроля, система контроля устойчивости автомобиля, система контроля тяги |
| 20 | МОЩНОСТЬ | 30 | Электрическая лунная крыша, электрические стеклоподъемники |
| 21 | AM1 | 40 | Розетки, обогреватель заднего стекла, предохранители «ACC», «CIG», «ECU IG», «GAUGE», «RR WIP», «S-HTR» и «WIP» |
| № | Реле |
|---|---|
| R1 | рожок |
| R2 | Задний противотуманный фонарь (RR FOG) |
| R3 | Обогрев заднего стекла (DEF) |
| R4 | Сетевая розетка (PWR OUTLET) |
| R5 | Электрический стеклоподъемник (PWR) |

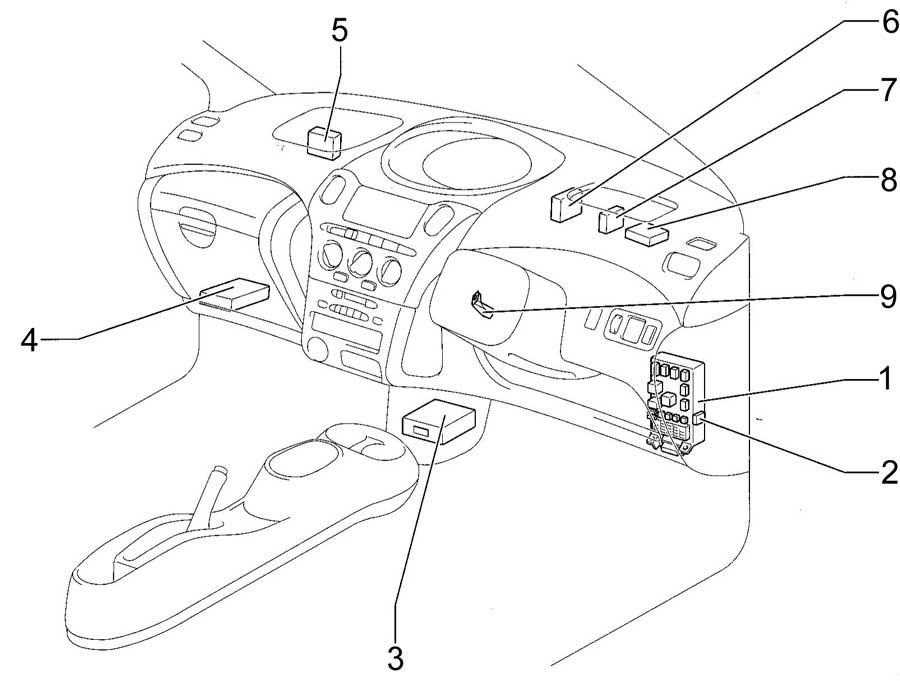

Блоки в салоне
Обще расположение блоков
Схема
Левое расположение рулевого управления
Правое расположение рулевого управления
Описание
- Блок предохранителей
- LHD: Реле габаритного света
- Усилитель транспондера ключа
- Усилитель кондиционера
- Блок управления двигателем и коробкой передач (A/T) Блок управления двигателем (M/T)
- Распределительный блок
- Распределительный блок
- Центральный блок подушек безопасности
- Блок управления блокировкой селектора коробки передач
- Реле указателей поворота (аварийная сигнализация)
Схема дополнительных элементов
Назначение
- Реле и блок управления люком
- Реле заднего стеклоочистителя
- Ресивер центрального замка
Блок предохранителей
Находится под панелью приборов с левой стороны. Для доступа надо убрать защитную крышку панели.

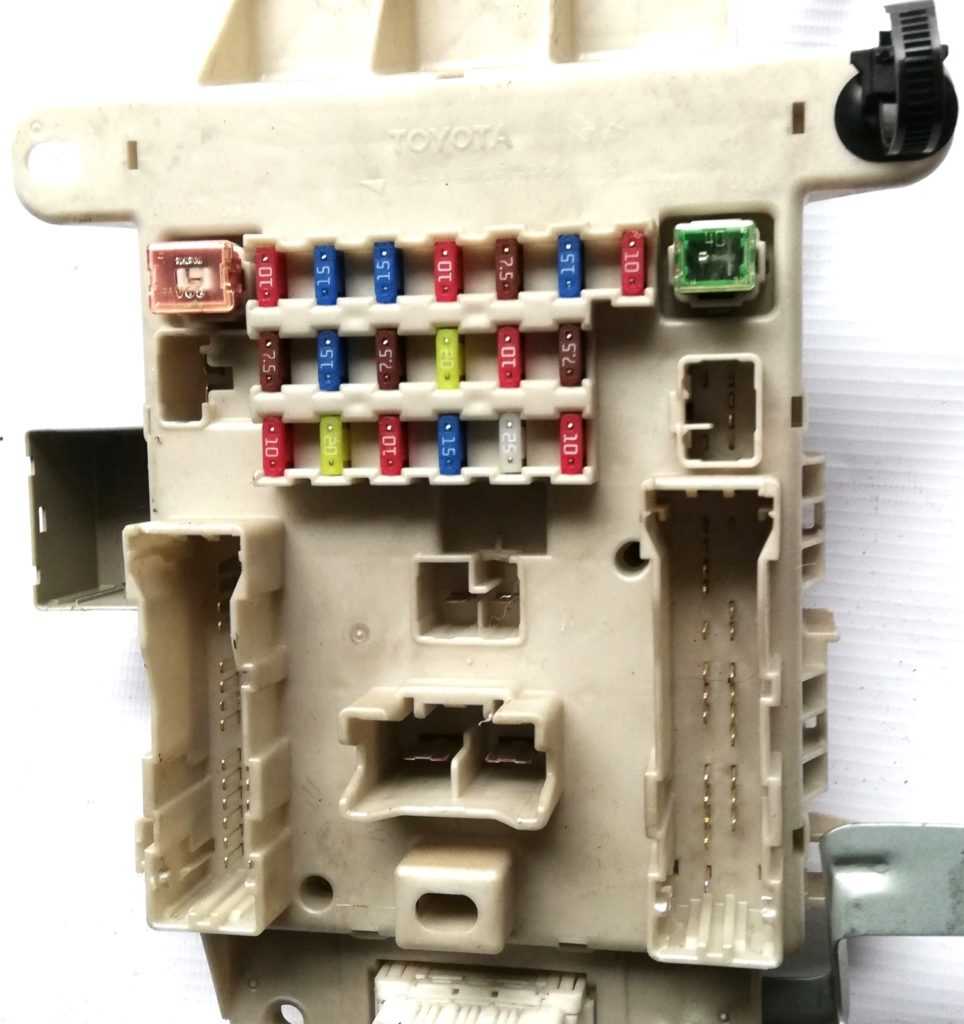

Фото – пример
Схема
Обозначение
| 1 | 10А STOP – Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, блокировка селектора коробки передач, круиз-контроль, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 2 | 15А CIG – Прикуриватель |
| 3 | 15А POWER OUTLET – Розетка |
| 4 | 10А S-HTR – Подогрев сидений |
| 5 | 7,5А Подсветка панели приборов, комбинация приборов, передний противотуманный свет, обогрев зеркал, кондиционер |
| 6 | 15А FR FOG – Передний противотуманный свет |
| 7 | 10А HORN – Звуковой сигнал |
| 8 | 7,5А TAIL – Габаритный свет, освещение номерного знака, подсветка панели приборов |
| 9 | 15А TAIL&PANEL – Предохранители”PANEL”, “TAIL” |
| 10 | 7,5А ACC – Аудиосистема, блокировка селектора коробки передач, часы, зеркала с электроприводом |
| 11 | 20А DEF – Обогрев заднего стекла |
| 12 | Лампы заднего хода, вентилятор системы охлаждения, кодиционер, индикаторы автоматической коробки передач, система зарядки |
| 13 | 7,5А OBD – Диагностический разъем |
| 14 | 10А IG2 – Индикатор разряда аккумулятора, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, система запуска, подушки безопасности, комбинация приборов |
| 15 | 20А DOOR – Центральный замок |
| 16 | 10А MIR HTR – Обогрев зеркал |
| 17 | 15А RR WIP – Задний стеклоочиститель и омыватель |
| 18 | 25А WIP – Стеклоочиститель и омыватель лобового стекла |
| 19 | 10А ECU IG- Аварийная сигнализация, комбинация приборов, ABS, подушки безопасности, блокировка селектора коробки передач, круиз-контроль, VSC, TRC |
| 20 | 30А POWER – Люк, стекло подъемники |
| 21 | 40А AM1 – Розетки, обогрев заднего стекла, предохранители: “ACC”, “CIG”, “ECU IG”, “GAUGE”, “RR WIP”, “S−HTR” и “WIP” |
С обратной стороны блока могут крепится некоторые реле.

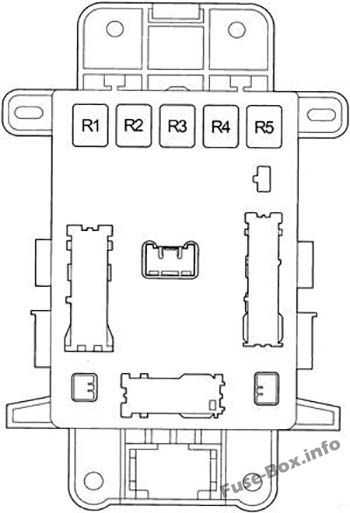

Схема
Расшифровка
| R1 | Звуковой сигнал |
| R2 | Задний противотуманный свет (RR FOG) |
| R3 | Обогрев заднего стекла (DEF) |
| R4 | Розетки (PWR OUTLET) |
| R5 | Стеклоподъемники, люк (PWR) |
Блоки в салоне
Обще расположение блоков
Схема
Левое расположение рулевого управления
Правое расположение рулевого управления
Описание
- Блок предохранителей
- LHD: Реле габаритного света
- Усилитель транспондера ключа
- Усилитель кондиционера
- Блок управления двигателем и коробкой передач (A/T) Блок управления двигателем (M/T)
- Распределительный блок
- Распределительный блок
- Центральный блок подушек безопасности
- Блок управления блокировкой селектора коробки передач
- Реле указателей поворота (аварийная сигнализация)
Схема дополнительных элементов
Назначение
- Реле и блок управления люком
- Реле заднего стеклоочистителя
- Ресивер центрального замка
Блок предохранителей
Находится под панелью приборов с левой стороны. Для доступа надо убрать защитную крышку панели.
Фото – пример
Схема
Обозначение
| 1 | 10А STOP – Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, блокировка селектора коробки передач, круиз-контроль, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 2 | 15А CIG – Прикуриватель |
| 3 | 15А POWER OUTLET – Розетка |
| 4 | 10А S-HTR – Подогрев сидений |
| 5 | 7,5А Подсветка панели приборов, комбинация приборов, передний противотуманный свет, обогрев зеркал, кондиционер |
| 6 | 15А FR FOG – Передний противотуманный свет |
| 7 | 10А HORN – Звуковой сигнал |
| 8 | 7,5А TAIL – Габаритный свет, освещение номерного знака, подсветка панели приборов |
| 9 | 15А TAIL&PANEL – Предохранители”PANEL”, “TAIL” |
| 10 | 7,5А ACC – Аудиосистема, блокировка селектора коробки передач, часы, зеркала с электроприводом |
| 11 | 20А DEF – Обогрев заднего стекла |
| 12 | Лампы заднего хода, вентилятор системы охлаждения, кодиционер, индикаторы автоматической коробки передач, система зарядки |
| 13 | 7,5А OBD – Диагностический разъем |
| 14 | 10А IG2 – Индикатор разряда аккумулятора, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, система запуска, подушки безопасности, комбинация приборов |
| 15 | 20А DOOR – Центральный замок |
| 16 | 10А MIR HTR – Обогрев зеркал |
| 17 | 15А RR WIP – Задний стеклоочиститель и омыватель |
| 18 | 25А WIP – Стеклоочиститель и омыватель лобового стекла |
| 19 | 10А ECU IG- Аварийная сигнализация, комбинация приборов, ABS, подушки безопасности, блокировка селектора коробки передач, круиз-контроль, VSC, TRC |
| 20 | 30А POWER – Люк, стекло подъемники |
| 21 | 40А AM1 – Розетки, обогрев заднего стекла, предохранители: “ACC”, “CIG”, “ECU IG”, “GAUGE”, “RR WIP”, “S−HTR” и “WIP” |
С обратной стороны блока могут крепится некоторые реле.
Схема
Расшифровка
| R1 | Звуковой сигнал |
| R2 | Задний противотуманный свет (RR FOG) |
| R3 | Обогрев заднего стекла (DEF) |
| R4 | Розетки (PWR OUTLET) |
| R5 | Стеклоподъемники, люк (PWR) |
Расположение предохранителей в монтажном блоке под панелью приборов (в салоне) РАВ4 с 2013 года
| Предохранитель | Номинальный ток для предохранителя, А | Коммутируемая цепь |
| 1 | 7,5 | стоп сигналы |
| 2 | 10 | люк |
| 3 | 5 | — |
| 4 | 7,5 | система диагностики |
| 5 | 20 | запирание дверей |
| 6 | 7,5 | задняя противотуманная фара |
| 7 | 10 | система запирания дверей |
| 8 | 15 | электрические розетки (прикуриватели) номер 1 |
| 9 | 20 | электропривод стекла водителя |
| 10 | 20 | электропривод стекла правой задней |
| 11 | 20 | электропривод стекла левой задней |
| 12 | 15 | стеклоочиститель заднего стекла |
| 13 | 15 | омыватель ветрового и заднего стекла |
| 14 | 7,5 | фонари заднего хода |
| 15 | 25 | стеклоочиститель ветрового стекла и датчика дождя |
| 16 | 5 | блокировка трансмиссии |
| 17 | 15 | электрические розетки (прикуриватель) номер 2 |
| 18 | 7,5 | аудиосистема, наружные зеркала, стоп-старт, часы |
| 19 | отопитель, комбинация приборов, полный привод, система впрыска топлива, датчик парковки, обогреватели сидений, регулятор высоты фар, система кондиционирования, переключатель модуля водителя… | |
| 20 | 10 | габариты, подсветка номерного знака |
| 21 | 5 | контрольная лампа электрического усилителя руля |
| 22 | 10 | датчик рулевого управления |
| 23 | 5 | датчик дождя, двери багажного отделения, давление в шинах… |
| 24 | 7,5 | система кондиционирования, обогрева заднего стекла, дополнительный отопитель |
| 25 | 10 | подогрев левого сидения |
| 26 | 10 | подогрев правого сидения |
| 27 | 7,5 | топливный насос, система впрыска |
| 28 | 7,5 | подушки безопасности |
| 29 | 5 | приборы и указатели на комбинации приборов |
| 30 | 7,5 | генератор, очиститель фар, стоп-сигналы, подогрев зоны щеток на ветровом стекле |
| Предохранитель | Номинальный ток предохранителя, А | Коммутируемая электрическая цепь |
| 1 | 30 | Электропривод левого сидения |
| 2 | 30 | Электропривод правого сидения |
| 3 | 30 | дверь багажного отделения с электроприводом |
| 4 | 30 | Главный переключатель для передних стекол с электроприводом |
Итак, руководствуясь материалами данной статьи вы сможете найти предохранитель отвечающий за определенные функции в машине. Кроме того, можно будет узнать о номинале предохранителя
Здесь важно отметить, что при замене предохранителя необходимо устанавливать новый точно таого ж номинала, что и стоял ранее
Замена предохранителей и реле
Не всегда эксплуатация транспортного средства проходит без каких-либо проблем. И одной из них может стать неисправность предохранителя. В этом случае необходимо, как можно скорее, обнаружить неисправный элемент, а также осуществить его замену. Если этого не сделать вовремя, произойдет замыкание электрической цепи, что приведет к гораздо более серьезным последствиям.
С заменой предохранителя в данном автомобиле может справиться любой автолюбитель. Последовательность действий выглядит следующим образом:
- В первую очередь, необходимо отключить двигатель и отсоединить аккумулятор для того, чтобы прекратить движения тока по цепям.
- Затем требуется снять крышку блока, в котором находится сломанный предохранитель. Внутри агрегата можно увидеть щипцы, предназначенные для дальнейшего демонтажа предохранителя из системы. Если щипцов нет, то можно воспользоваться небольшими плоскогубцами с изоляцией.
- С помощью инструмента нужно вынуть сгоревший предохранитель. Найти его можно по цвету корпуса (он будет темнее остальных), а также по схеме, которая имеется на каждой крышке.
- Испорченный предохранитель необходимо заменить на точно такой же, только новый. Для этого у большинства автовладельцев с собой имеется запас дополнительных предохранителей.
Когда будет осуществлена замена, крышку нужно вернуть на место, к аккумулятору подключить клеммы и завести мотор. Если автомобиль заработает без проблем, значит, неисправным был только предохранитель. Если же нет, то лучше обратиться за помощью профессионалов для определения дополнительной причины поломки.
Таким образом, Toyota RAV4 – автомобиль, оборудованный двумя основными блоками предохранителей и одним дополнительным. Благодаря наличию данных элементов обеспечивается безопасная и бесперебойная работа транспортного средства. А любая поломка предохранителя или реле может быть устранена собственноручно и в довольно-таки короткие сроки.
Замена предохранителей Тойота РАВ 4 (3-го поколения, 2012 года) — задача совсем несложная. В этом позволит убедиться данный фотоотчет, с которым поменять предохранители своими руками будет совсем не затруднительно. При этом понадобятся миниатюрные низкопрофильные предохранители того же номинала, что и сгоревшие.
Как и многие другие авто, РАВ 4 имеет два блока предохранителей: первый находится под капотом возле АКБ, второй в салоне под панелью, чуть правее рычага поднятия капота. Сначала снимается крышка блока предохранителей под капотом. Там можно обнаружить и щипцы для замены и схему расположения предохранителей. Если щипцов нет — подойдут и остроносые плоскогубцы с изоляцией.
С их помощью можно вынуть предположительно сгоревший предохранитель. Затем предохранитель стоит осмотреть, чтобы узнать повреждена ли металлическая полоска внутри. Если да, тогда он сгорел. Впрочем, если предохранитель визуально целый, его все равно стоит заменить новым (они недорогие), раз уже он вызвал подозрение.

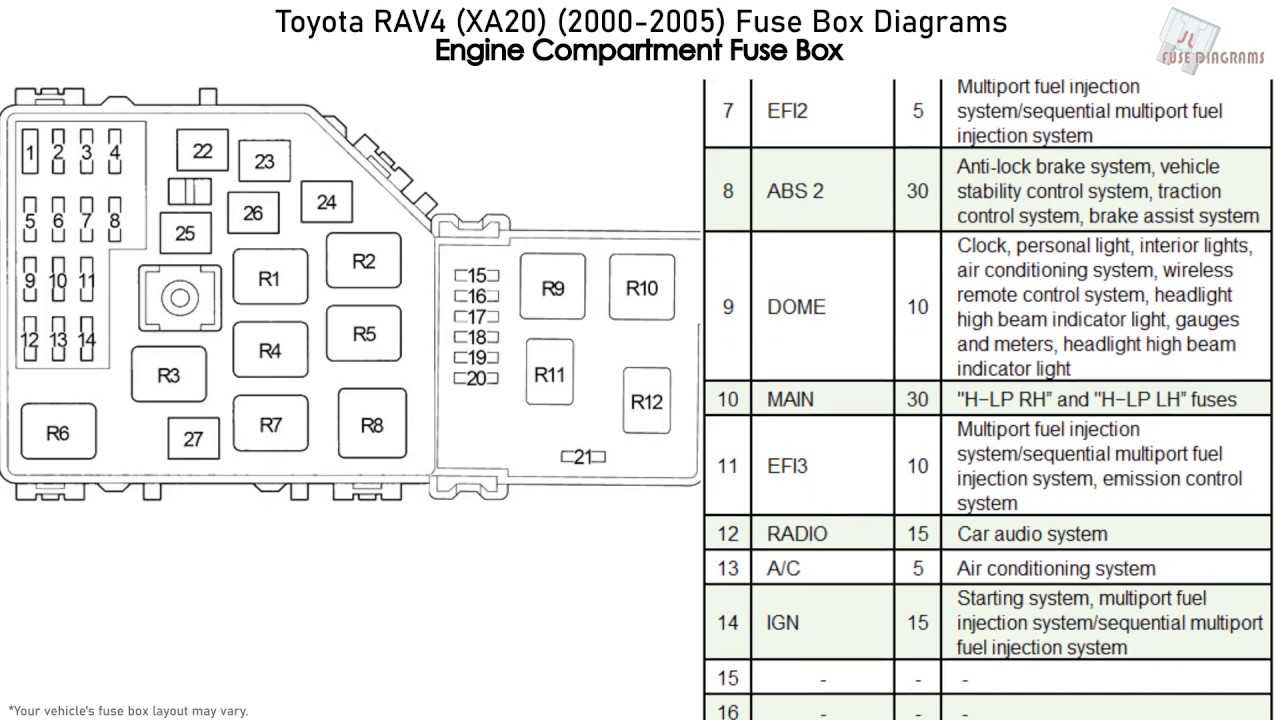

Корпус блока предохранителей под капотом находится справа, возле аккумулятора.
Виды автомобильных предохранителей
Каждый отдельный предохранитель Тойота Рав 4 4 поколения предназначен для защиты от токов перегрузки и коротких замыканий определенного перечня электрооборудования. Они компонуются в монтажный блок, который обеспечивает функционирование всех электрических схем автомобиля.
Каждый защитный элемент имеет свой номинал тока, которому соответствует и определенный цвет. Конструктивно предохранители могут отличаться. Далее представлены наиболее распространенные виды:
Штекерный – между двух открытых контактов установлена плавкая вставка, которая защищена пластиковым кожухом. При превышении значения номинального тока происходит перегорание плавкой вставки;
Термобиметаллические – вместо плавкой вставки используются чувствительные пластины с посеребренной контактной частью. В момент превышения установленного значения тока осуществляется размыкание пластин, которые смыкаются после остывания.
Термобиметаллический
Некоторые автолюбители используют вместо заводских защитных элементов, так называемые жучки. Жучок представляет собой кусок провода, которым замыкается электрическая цепь. Использование таких методов может привести к повреждению всей электропроводки, что может сопровождаться воспламенением автомобиля.
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Какие предохранители ищут чаще всего
Владельцы Тойоты пользуются инструкцией по эксплуатации машины для изучения схемы расположения преобразователей тока. Автолюбители ищут плавкие вставки за бардачком в салоне и под капотом. В инструкции есть перевод кодового обозначения перемычки на русский язык.
Владельцев Тойоты интересуют вставки, отвечающие за безопасность:
- прикуривателя;
- габаритных огней;
- ГУР (Ecu ig);
- acc (воспроизведения звука) и др.
Tail и cig
На крышке салонного модуля с обратной стороны указан предохранитель Tail. Плавкий преобразователь находится в 1-м вертикальном ряду слева. F4 контролирует противотуманное оборудование.
Ecu ig и ecu b
В модуле за приборной панелью находится прерыватель тока Ecu ig. Перемычка предназначена для защиты ГУР.
Защитный элемент b (10 А) препятствует разрядке аккумулятора в случае подачи аномального напряжения, не соответствующего допустимому нормативу. Прерыватель ig на схеме распложен в верхнем ряду блока приборной панели J/B. Он контролирует ARS и VSC.
Hazard и blower
В моторном отсеке размещен F29, отвечающий за безопасность кондиционера. Воздуходувка (blower) на схеме обозначена прямоугольником. Емкость вставки – 10 А. Устройство находится в 3-м ряду салонного модуля для авто с левым рулем.
Защитный элемент HAZARD предназначен для контроля аварийных фар. Перемычка вмонтирована в блок под капотом. Переключатель HAZ (15 А) F12 обеспечивает безопасность машины при повороте.
Fr wiper и f fog
Выключатель тока F23 (fr wiper) 25 А предназначен для защиты устройства, очищающего ветровое стекло. Вставка находится в нижнем ряду салонного модуля. Плавкий элемент обладает быстрым действием и высокой отключающей способностью.
Токоведущие части выполнены из серебра, контакты покрыты сплавом, содержащим цинк. Размер mini – 16 мм (Н), серия S1035. Выключатель fr fog (15 А) на схеме обозначен как F4. Элемент защиты находится в верхнем ряду модуля за приборной доской. Вставка установлена на изоляционную панель, отвечает за безопасность переднего противотуманного устройства.
Электрическое соединение к подводящим элементам обеспечивают контакты преобразователя из олова. Патрон выключателя тока из полиамида.
Ign и acc
В салонном блоке расположен защитный элемент F18 (асс), контролирующий устройства для воспроизведения и записи звука, визуального отображения информации, электрооборудования кузова. Вставка, расположенная во 2-м ряду, обозначена на схеме прямоугольником.
F29 (ign) номиналом 7,5 А обеспечивает безопасность механизма распределения топлива и блокировки рулевого управления. Прерыватель коричневого цвета, ножевой, mini, длина защитного элемента – 34 мм, ширина – 30,2 мм.
Главная перемычка под кодом acc (№ 18) защищает от токов короткого замыкания зеркала с управляемой электромеханической системой.
Замена предохранителей и реле
Не всегда эксплуатация транспортного средства проходит без каких-либо проблем. И одной из них может стать неисправность предохранителя. В этом случае необходимо, как можно скорее, обнаружить неисправный элемент, а также осуществить его замену. Если этого не сделать вовремя, произойдет замыкание электрической цепи, что приведет к гораздо более серьезным последствиям.
С заменой предохранителя в данном автомобиле может справиться любой автолюбитель. Последовательность действий выглядит следующим образом:
- В первую очередь, необходимо отключить двигатель и отсоединить аккумулятор для того, чтобы прекратить движения тока по цепям.
- Затем требуется снять крышку блока, в котором находится сломанный предохранитель. Внутри агрегата можно увидеть щипцы, предназначенные для дальнейшего демонтажа предохранителя из системы. Если щипцов нет, то можно воспользоваться небольшими плоскогубцами с изоляцией.
- С помощью инструмента нужно вынуть сгоревший предохранитель. Найти его можно по цвету корпуса (он будет темнее остальных), а также по схеме, которая имеется на каждой крышке.
- Испорченный предохранитель необходимо заменить на точно такой же, только новый. Для этого у большинства автовладельцев с собой имеется запас дополнительных предохранителей.
Когда будет осуществлена замена, крышку нужно вернуть на место, к аккумулятору подключить клеммы и завести мотор. Если автомобиль заработает без проблем, значит, неисправным был только предохранитель. Если же нет, то лучше обратиться за помощью профессионалов для определения дополнительной причины поломки.
Таким образом, Toyota RAV4 – автомобиль, оборудованный двумя основными блоками предохранителей и одним дополнительным. Благодаря наличию данных элементов обеспечивается безопасная и бесперебойная работа транспортного средства. А любая поломка предохранителя или реле может быть устранена собственноручно и в довольно-таки короткие сроки.
