Toyota verso (ar20; 2009-2018) fuses and relays

Блок в салоне

В салоне основной блок с предохранителями и реле находится за бардачком.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Схема с крышки блока

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,1,0,0 —>

Фото пример исполнения

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

Схема

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Назначение

p, blockquote 12,0,0,0,0 —>

1	10A TAIL — Боковые габаритные огни, габаритные огни, задние фонари, освещение номерного знака, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
7,5A PANEL2 — Система иммобилайзера двигателя, система входа и запуска, передняя противотуманная фара, освещение, световое напоминание, многорежимная механическая коробка передач, задний противотуманный фонарь, запуск, блокировка рулевого управления, задний фонарь, беспроводное управление замком дверей
2	7,5A PANEL1 — Освещение, управление освещением приборной панели, счетчик и датчик
3	7,5A A/C — Обогрев заднего стекла, система кондиционирования
4	20A D DOOR — Стеклоподъемник
5	20A RL DOOR — Электрический стеклоподъемник заднего пассажира (левая сторона)
6	20A RR DOOR — Электрический стеклоподъемник заднего пассажира (правая сторона)
7	—
8	15A CIG — Прикуриватель, Розетка
9	7,5A ACC — Система блокировки дверей, наружные зеркала заднего вида, аудиосистема
10	—
11	10A ID/UP /MIR HTR — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива / Обогрев зеркал
12
13
14	7,5A RR FOG — Задние противотуманные фары
15	7,5A IGN — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система иммобилайзера двигателя, система подушек безопасности SRS, система классификации пассажира на переднем сиденье
16	7,5А MET — Приборы и датчики
17	15A P S-HTR — Обогрев сиденья
18	15A D S-HTR — Обогрев сиденья
19	20/25A WIP — Стеклоочиститель
20	15A RR WIP — Задний стеклоочиститель
21	15A WSH — Омыватель лобового стекла
22	10A ECU-IG — Система дневных ходовых огней, анти блокировочная тормозная система, система электроусилителя руля, электрические стеклоподъемники, система блокировки дверей, система защиты от кражи, электрический вентилятор охлаждения
23	10A GAUGE — Система зарядки, указатели поворота, аварийные мигалки, подъемные огни, управление освещением приборной панели, система блокировки переключения передач, обогреватель заднего стекла, система кондиционирования воздуха, система автоматической коробки передач
24	7,5A OBD2 — Бортовая система диагностики
25	10A STOP — Стоп-сигналы, установленный наверху стоп-сигнал, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система блокировки переключения передач, антиблокировочная тормозная система
26	—
27	25A D/L — Система дверного замка
28	15A FR FOG — Передние противотуманные фары
29	—
30	10A TAIL — Боковые габаритные огни, габаритные огни, задние фонари, освещение номерного знака, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
31	25A AM1 — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива

Отдельные элементы реле крепятся в верхней и боковой части и блока.

p, blockquote 14,1,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Схема

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Описание

p, blockquote 18,0,0,0,0 —>

1. Реле АСС
2. Реле системы зажигания
3. Реле обогревателя
4. Реле задних противотуманных фар
5. Реле передних противотуманных фар
6. 1) 30А Блок ЭБУ оборудования кузова / Электрика окон 2) 30/40А Обогрев заднего стекла DEF, предохранитель: «MIR HTR»

Полные технические характеристики Тойота Королла Е160/Е180 рестайлинг 2017-2018

Модификация	Corolla 1.3 99 л.с.	Corolla 1.6 122 л.с.	Corolla 1.8 140 л.с.
Общая информация
Тип кузова	седан
Количество дверей/мест	4/5
Двигатель
Тип двигателя	бензиновый
Код	1NR-FE	1ZR-FE	2ZR-FE
Рабочий объем, куб. см.	1329	1598	1798
Степень сжатия	11.5	10.2	10.0
Количество цилиндров	4
Расположение цилиндров	рядное
Диаметр цилинда, мм	72.5	80.5
Ход поршня, мм	80.5	78.5	88.3
Число клапанов	16
Мощность, л.с. (при об/мин)	99 (6000)	122 (6000)	140 (6400)
Максимальный крутящий момент, Н*м (при об/мин)	128 (3800)	154 (5200)	173 (4000)
Трансмиссия
Коробка передач	6МКПП	6МКПП	вариатор CVT	вариатор CVT
Привод	передний
Подвеска
Передняя подвеска	независимая, типа Макферсон со стабилизатором поперечной устойчивости
Задняя подвеска	полузависимая, пружинная
Рулевое управление
Тип	шестерня-рейка
Усилитель руля	электрический
Минимальный разиус разворота, м	5.4
Тормоза
Передние тормоза	дисковые вентилируемые
Задние тормоза	дисковые
Размеры
Длина, мм	4620
Ширина, мм	1775
Высота, мм	1465
Колесная база, мм	2700
Колея передних колес, мм	1515/1510
Колея задних колес, мм	1535
Передний свес, мм	940
Задний свес, мм	980
Длина салона, мм	1930
Ширина салона, мм	1485
Высота салона, мм	1190
Объем багажника, л	452
Дорожный просвет, мм	150
Весовые характеристики
Снаряженная масса, кг	1225-1375
Допустимая максимальная масса, кг	1735-1785
Шины и диски
Размер шин	195/65 R15 / 205/55R 16
Топливные показатели
Расход топлива в городском цикле, л. на 100 км	7.2	8.7	8.2	8.3
Расход топлива в загородном цикле, л. на 100 км	4.7	5.4	5.3	5.3
Расход топлива в смешанном цикле, л. на 100 км	5.6	6.6	6.3	6.4
Топливо	АИ-95
Объем бака, л	55
Скоростные показатели
Максимальная скорость, км/ч	180	195	185	195
Время разгона до 100 км/ч, с	12.6	10.5	11.1	10.2

Более 50 лет японский концерн Тойота выпускает модель Королла – надежный и динамичный автомобиль, завоевавший большую популярность во всем мире. , старт продаж которой был запущен в Японии в 2012 году (Е160), в Европе появилась в 2013 году и сразу разошлась внушительным тиражом в несколько тысяч. Современные опции, обновленный вид, модные тенденции в отделке салона и внешних параметрах при высоком уровне эксплуатационных характеристик – все это Королла.

Тойота Королла 120 (124/130) кузов (Филдер) предохранители и реле

Toyota Corolla E120 E130 представляет 9 поколение модельного ряда Тойота Королла которая выпускалась в 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 году с левым и правым расположением руля. Поставлялась по всему миру (Америка, Европа, Азия) с различными вариантами исполнения кузова. Так же известна под названием Toyota Fielder и Тойота Королла 124 / 130. В данной публикации вы найдёте описание предохранителей и реле Тойота Королла 120 (Тойота Филдер) со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя.

Toyota Corolla — малогабаритный автомобиль, который вот уже почти 50 лет производит крупнейшая японская корпорация Toyota. Качество сборки, передовое для своего времени техническое оснащение, всегда стильный дизайн и доступная цена множеству автолюбителей сделали эту машину легендой на авторынке. Легендой, которая занесена даже в книгу рекордов Гиннесса благодаря числу проданных автомобилей, которых на сегодняшний день не меньше 40 млн. экземпляров. Неудивительно, что выход в свет каждого из поколений Toyota Corolla, в том числе и Toyota Corolla E160 – это событие.

Где эти детали находятся

Новички, которые недавно приобрели Тойоту Королла, часто не знают, где же стоит предохранитель, который отвечает за ту или иную цепь. Всего мест, где эти блоки могут располагаться – пять.

1. слева под моторным пространством;
2. в салоне под рулевым устройством слева от водителя;
3. под приборной панелью справа;
4. под капотом. Этот блок имеется не на всех модификациях машин от производителя Тойоты;
5. еще один блок отвечает за ABS транспортного средства. Он также доступен не на всех моделях машин.

Теперь необходимо научиться читать схемы и понять, который их предохранителей за что отвечает.

Блок 1

К первому блоку относятся те плавкие элементы, которые находятся рядом с радиатором под капотом.

В таблице указано наименование контакта и сила тока. Все предохранители читаются слева направо.

За что отвечает (обозначение)	Сила тока (А)
Усилитель руля электрический (a)	50
Фары (b)	40
Управление мотором (c)	50
Зарядка и обогреватель заднего окна (d)	100
Омыватель фар (e)	30
Вентилятор системы охлаждения (f)	30
ABS #1(g)	30
ABS #2 (h)	40
Правые фары (1)	15
Левые фары (2)	15
Сигнал (3)	10
Поворотники и аварийка (4)	10
Зарядка (5)	5
Резерв (6)
Индикация режима работа автомата (7)	15
Кондиционер, магнитола, центральный замок (8)	15
Замок зажигания АМ2 (9)	30

С 10 номера по 13 предохранители остаются резервными.

Блок 2 и 3

Теперь предстоит разобраться с блоками, которые находятся в салонном пространстве Тойота Королла.

Обозначения контактов слева от водителя. С 1 по 3 – это резервные устройства.

За что отвечает (обозначение)	Сила тока (А)
Обогреватель топлива (4)	25
Прикуриватель и аудиосистема, управление зеркалами заднего вида (5)	15
SRS, системы впрыска горючего, стартера и зарядки (6)	15
Антизапотеватель внешних зеркал (7)	10
Система впрыска горючего, различные счетчики (8)	7,5
Антиблокировка колес, кондиционер, контроль стабильности на трассе (9)	10
CIG (10)	25
Задние фары, подсветка номера, передние противотуманки, обогреватели сидений (11)	15
Электропривод окна (12)	20
Стопари, блокировка передач (13)	15
Противотуманки спереди (14)	15
Запор электропривода дверей (15)	25
Резерв (16)
Кондиционер (17)	10
Система бортовой диагностики	7,5
Сигнал заднего хода, световой индикатор-напоминалка о не надетом ремне безопасности пассажира, система повышения передачи КПП (19)	10
Обогрев сидений (20)	15
Дворники и омыватели стекла (21)	15
Вентилятор охлаждения, дворники передних фар, электропривод дверей (22)	10
Дворники и омыватели ветрового стекла (23)	25
M-HTR\DEF I-UPM (24)	40
Система электролюка (25)	30
А/С (26)	40

Таблица для блока, который находится справа от водителя.

За что отвечает реле	Расположение
Система управления холостого хода	А
Противотуманки	B
Дополнительные устройства	C
Отопитель	D

Остальные блоки установлены не на всех модификациях. Поэтому подробнее о них можно узнать в инструкции по эксплуатации к машине. В ней описано подробно роль каждой детали плавких элементов.

Где находится предохранитель звукового сигнала на Toyota Verso?

Мы будем сейчас ищите место предохранителя звукового сигнала на вашей Toyota Verso . Предохранитель обычно представляет собой синий предохранитель на 15 ампер. Однако есть предохранитель и реле, которые контролируют работу вашего звукового сигнала. Мы по очереди поможем вам найти предохранитель для вашей Toyota Verso рог.

Замените предохранитель в клаксоне вашей Toyota Verso.

.Сначала мы сосредоточимся на внутреннем предохранителе звукового сигнала вашей Toyota Verso. Для этого вам придется иди к блоку предохранителей твоей машины . Если вы не можете его найти, знайте, что он находится рядом с вашим рулем, вы найдете его точное местоположение благодаря инструкции по эксплуатации вашей Toyota Verso.

Прочтите руководство по эксплуатации на крышке блока предохранителей, чтобы найти предохранитель клаксона вашей Toyota Verso , следует отметить как «рог».
Осторожно извлеките предохранитель из рожка с помощью плоскогубцев и проверьте состояние нити.

Если он неисправен, замените его новым предохранителем, в противном случае перейдите к последнему компоненту этой статьи и проверьте свой рог. В качестве последнего решения вы можете отвезти свою машину к своему механику, чтобы он мог более внимательно изучить причину вашей проблемы.

После замены предохранителя на автомобильном звуковом сигнале соберите его и проверьте его.

Замена реле предохранителя звукового сигнала на Toyota Verso

Наконец, теперь мы узнаем, как проверить состояние реле звукового сигнала в вашем автомобиле. Для этого вам нужно будет перейти в сторону моторного отсека:

• Откройте блок предохранителей вашей Toyota Verso, он находится рядом с аккумулятором под пластиковой крышкой.
• Проверьте внутреннюю часть тайника, чтобы найти реле звукового сигнала, или свое руководство пользователя, если вы не можете его найти.
• Поменяйте реле на другое реле, чтобы проверить свой рог, или замените его новым.

Теперь ты знаешь как найти предохранитель автомобильного гудка , если вы ищете других предохранители как предохранитель стартера на Toyota Verso, или предохранитель автомагнитолы Toyota Verso, не думайте дважды, чтобы обратиться за советом к нашему веб-контенту, посвященному этим предохранителям.

Если у вас есть дополнительные вопросы о Toyota Verso, не стесняйтесь обращаться к нашим Тойота Версо категория.

Блоки в салоне

Расположение

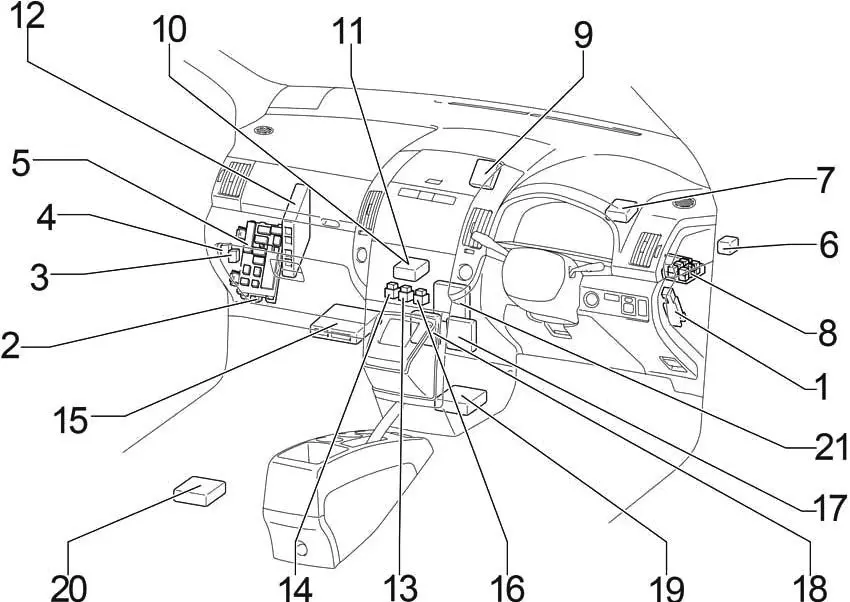

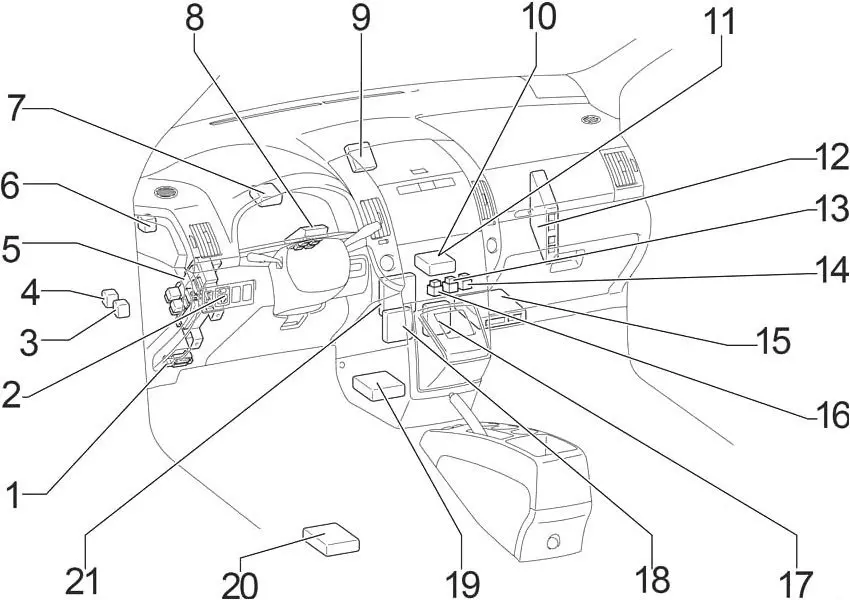

Общее расположение блоков в салоне

Двигайтесь налево

Двигайтесь направо

Описание

1. Дополнительный блок предохранителей
2. Блок управления электрооборудованием кузова
3. Реле обогрева заднего стекла
4. Реле топливного насоса (обрыв цепи)
5. Блок предохранителей
6. Реле указателей поворота (сигнализация)
7. Приемник центрального замка
8. Блок распределения
9. Блок управления транспондерным ключом
10. Блок управления кондиционером (автоматический климат-контроль)
11. Усилитель кондиционера
12. Блок управления двигателем
13. Блок реле No. 2
14. Блок реле No. 3
15. Блок управления трансмиссией
16. Блок реле No. 1
17. Реле стеклоочистителя
18. Блок управления датчиком парковки (Clearance Sonar)
19. Центральный блок подушки безопасности
20. Блок управления камерой
21. Блок управления зажиганием

Блок предохранителей

n находится в нижней части приборной панели за защитной крышкой.

Фото — пример

Схема

Обозначение

1	10A IGN — подушка безопасности SRS, комбинация приборов, система стартера, система многоточечного впрыска / система последовательного многоточечного впрыска
2	20A S / ROOF — Люк
3	7,5A RR FOG — Фонарь противотуманный задний
4	15A FR FOG — Противотуманная фара, индикатор противотуманных фар
5	25А AM1 — Система пуска, предохранители: «CIG», «RAD NO.1»
6	ПАНЕЛЬ 7.5A — Освещение приборной панели, освещение приборной панели, блок управления АКП, освещение перчаточного ящика, освещение подлокотника, дворники, противотуманные фары, парковочный ассистент, мультиинформационный дисплей
7	20A RR WIP — Задний дворник и омыватель
восемь	7,5A GAUGE2 — Фонари заднего хода, регулировка угла наклона фар, указатели поворота, аварийные огни
девять	15A CIG — прикуриватель
10	10A HTR — Подогрев сидений, кондиционер
одиннадцать	—
12	7,5A RAD NO.1 — Аудиосистема, мультиинформационный дисплей, электрические зеркала, панель приборов, розетка
13	SEAT PWR 30A — Сиденья с электроприводом
14	10A REAR — Габаритный свет, освещение номерного знака, освещение багажного отделения, система автоматического освещения, противотуманные фары, задние противотуманные фары, панель приборов
15	7.5A OBD2 — Диагностический разъем
16	15A P / POINT — розетка
17	ДВЕРЬ 25А — Централизованный замок
18	25A WIP — Стеклоочистители и омыватели передних фар, дворники
19	7.5A ECU-IG — Вентилятор охлаждения, система зарядки, гидроусилитель руля, ABS, VSC
ветры	20A S-HTR — Сиденья с подогревом
21 год	10A GAUGE1 — Выключатель света, мультиинформационный дисплей, встроенное реле, комбинация приборов, блокировка селектора передач, блок управления автоматической коробкой передач, зеркало заднего вида, дворник, стояночный тормоз
22	15A STOP — стоп-сигналы, блокировка селектора передач, дополнительный стоп-сигнал, система многоточечного впрыска / система последовательного многоточечного впрыска
Реле
R1	Бронировать
R2	HTR — Нагреватель
R3	SEAT HTR — Сиденья с подогревом
R4	IG1 — Зажигание
R5	ХВОСТ — габаритный огонь

Дополнительный блок предохранителей

Схема

Деловое свидание, встреча

1	25A ACC — кнопка пуска, иммобилайзер, блокировка рулевого управления (LHD)
2	20A P-RR P / W — Стеклоподъемник
3	20A P-FR P / W — Стеклоподъемник
4	20A D-RR P / W — Стеклоподъемник
5	20A D-FR P / W — Стеклоподъемник
6	7,5A ECU-B 1 — Коробка передач
7	10A FUEL OPN — Лючок топливного бака
восемь	20A FR DIC — Зона обогрева щеток стеклоочистителей, предохранитель: «MIR HTR»
девять	10А А / С — Кондиционер (механический кондиционер), автономный отопитель
10	7,5A DEF I / UP — Кондиционер
одиннадцать	7.5A ST — мультиинформационный дисплей, система многопортового впрыска / система последовательного многопортового впрыска, система запуска
12	10A MIR HTR — Зеркала с подогревом
13	15A RAD NO.2 — Аудиосистема, мультиинформационный дисплей
14	КУПОЛЬ 7.5A — Освещение салона, личное освещение, освещение дверей, освещение багажника, индивидуальное освещение зеркал, освещение пространства для ног
15	7,5A ECU-B 2 — Кондиционер, беспроводная система управления
16	SEAT PWR 30A — Сиденья с электроприводом

Блоки реле

Схема

Расшифровка

	1
R1	Вспомогательное реле (ACC)
R2	Закуска (ST)
	2
R1	Взятый
R2	Зажигание (IG2)
	3
R1	Передняя противотуманная фара
R2	Задний противотуманный фонарь

Дополнительные элементы

1. Блок управления люком
2. Реле заднего стеклоочистителя

Видео:Toyota Corolla Verso — Блоки предохранителей и реле в салоне и в подкапотном пространствеСкачать

Предохранители и реле Toyota Corolla E160

Рассмотрены автомобили в 160 кузове 2012, 2013, 2014, 2020 года выпуска.

Блок предохранителей в моторном отсеке тойоты короллы е160.

Для доступа к предохранителям и реле необходимо отжать фиксатор и открыть крышку.

Схема расположения предохранителей и реле в монтажном блоке под капотом.

Блок предохранителей в салоне Toyota Corolla E160.

Схема расположения предохранителей в блоке.

система впрыска топлива, антиблокировочная система тормозов, селектор управления вариатором, система курсовой устойчивости,

иммобилизатор, система помощи при экстренном торможении, система помощи трогания на подъеме

контроль системы зарядки, контроль, система курсовой устойчивости, система самодиагностики,

фары, отопитель, навигационная система, управл крыше, зуммер, система пассивной безопасности,

система пуска, система контроля давления в шинах

система экстренном торможении, электронная система распределения тормозного усилия, ближний свет фар,

система «старт габаритные огни, электронный блок управления электрооборудованием кузова, иммобилизатор,

сигнализатор об ост замке зажигания ключе

система двигателя, дальний свет фар, омыватель фар, навигационная система, система помощи при парковке,

система контр шинах, люк в крыше

круиз-контроль, система курсовой устойчивости,

система контроля двигателя, навигационная система, сигнализатор непристегнутого ремня водителя,

система освещения дороги к дому

система контроля аккумуляторной батареи, электровентилятор радиатора системы охлаждения,

стоп-сигналы, система распределения торы

ближний сеет фар, задние фонари, иммобилизатор.

блок управления электрооборудованием кузова, система напоминания об оставленном в замке зажигания ключе,

система напоминания о невыключенных фарах, навигационная система, мощи при парковке,

розетка для подключения дополнительных электропотребителей, дальний свет фар, сигнализатор том ремне безопасности водителя,

замок зажигания, система управления центральным замком

Замена электропредохранителя на Тойоте Королле: поэтапная инструкция

Итак, разобравшись с инструментами и подобрав в магазине необходимые нам электропредохранители, давайте приступим к поэтапной замене предохранителя на автомобиле Тойота Королла. В первую очередь нам необходимо знать, где расположена панель предохранителей в авто – найти ее будет не очень сложно.

Как правило, панель находится с водительской стороны под рулевой колонкой – найти ее не должно составить труда. Однако перед тем как лезть вниз, необходимо постелить небольшую тряпку, чтобы не запачкаться. Итак, когда тряпка постелена, приступаем к поиску панели предохранителей. Заглядываем под рулевую колонку. Там ближе к левой двери должна быть расположена небольшая панель салонных предохранителей. На фото можно увидеть, как это выглядит в большинстве автомобилей Тойота Королла.

Когда панель найдена, размещаемся удобнее, предварительно взяв в руки пинцет и купленный электропредохранитель. Перед нами крышка консоли предохранителей – на ней мы видим различные обозначения. На фото ниже можно рассмотреть их более детально.

Как мы видим на крышке написано более 30 значений и все они различны. Нам потребуется значение «CIG» — обычно его значение составляет 15 ампер. На нашей панели он расположено под номером 23. Итак, мы нашли необходимое нам гнездо на крышке. Следующим шагом мы вскрываем коробку и по схеме ищем нужный нам предохранитель. Как правило, нужно искать пластмассовую головку синего цвета. На фото стрелкой обозначен необходимый нам предохранитель.

Мы вскрыли крышку, и нашли предохранитель. Что дальше? Давайте обследуем вытащенный из панели объект

Самое важное, на что необходимо обратить внимание – это окисление контактов. Если они окислились, то необходимо произвести капитальную зачистку гнезда. Только после чистки стоит вставлять новый предохранитель, иначе он может просто испортиться и раньше срока выйти из строя

Только после чистки стоит вставлять новый предохранитель, иначе он может просто испортиться и раньше срока выйти из строя.

Зачищаем гнездо, и вставляем туда новый электропредохранитель, после чего не спешим сразу закрывать крышку. Давайте проверим выполненную работу. Выползаем из под руля. Проверяем на работоспособность нашу систему. Включаем прикуриватель или зарядное устройство и проверяем их работоспособность. Также можно проверить вышедшие из строя сопутствующие приборы – часы, магнитола и т.д. Если все системы функционируют нормально, значит, все дело было в предохранителе и наша работа завершена. Можно надеть крышку на короб с предохранителями — радоваться устранению неполадок в салоне вашего авто.

Однако если неполадки не были устранены, то лучше всего стоит обратиться на официальный сервис или же к специалисту электрику, который сможет проверить вашу проводку, провести диагностику всей системы и выявить истинную причину поломки.

Кстати, перед тем как покупать новый предохранитель, можно проверить причину и обычной лампочкой на 12 вольт. Припаяв к ней два провода, вставляем их вместо предохранителя, если лампочка работает, а с ней и работаю все остальные системы, то дело именно в предохранителе. На этом наш ремонт неработающего прикуривателя в Тойоте Королле окончен.

Блоки в салоне

Схема расположения

Общая схема расположения блоков в салоне Королла 150

Описание

1. Блок управления кондиционером
2. Блок предохранителей / Блок управления электрооборудованием кузова
3. LHD: Блок управления корректором фар
4. Блок управления блокировкой руля
5. Блок управления усилителем рулевого управления
6. Усилитель транспондера ключа
7. Блок реле №1
8. Блок реле №2
9. Распределительный блок
10. Распределительный блок
11. Реле стеклоочистителя
12. LHD: Блок управления коробкой передач (Multi-mode)
13. Блок управления двигателем и коробкой передач
14. Блок управления системой старт-стоп
15. Блок управления интерфейсом мультимедиа
16. LHD: Блок управления блокировкой селектора коробки передач
17. Блок управления подушками безопасности
18. RHD: Реле указателей поворота

Блок предохранителей

Он находится в салоне под панелью с левой стороны.

Для доступа надо нажать на фиксатор крышки.

Пример назначения с крышки

Фото – схема

Описание

1	7,5А AM1 – Система запуска, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, предохранители: “CIG”, “ACC”
2	15А FR FOG – Передний противотуманный свет
3	–
4	25А ACC-B – Предохранители: “CIG”, “ACC”
5	25А DOOR – Центральный замок
6	–
7	10А STOP – Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, VSC, блок управления электрооборудованием кузова, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, блок управления коробкой передач
8	7,5A OBD – Диагностический разъем
9	10A ECU-IG NO.2 – Лампы заднего хода, система зарядки, внутреннее зеркало с автоматическим затемнением, монитор, люк, обогрев заднего стекла, кондиционер, указатели поворота, аварийная сигнализация, индикатор ремня безопасности переднего пассажира, система старт-стоп, система помощи при парковке
10	10A ECU-IG NO.1 – без системы старт-стоп: Автоматический корректор фар, блок управления электрооборудованием кузова, электро усилитель рулевого управления, вентилятор системы охлаждения(s), блокировка селектора коробки передач, датчик дождя, ABS, VSC, аудио система, навигация, система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, очистители фар, интеллектуальная система входа и запуска
11	15A WASHER – Омыватель стекла
12	–
13	25A WIPER – Стеклоочиститель, датчик дождя
14	10A HTR-IG – Кондиционер, обогрев заднего стекла, вспомогательный отопитель
15	15A SEAT HTR – Подогрев сидений
16	10A TAIL – Габаритный свет, освещение номерного знака, задний противотуманный свет, передний противотуманный свет, корректор фар, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива, подсветка панели приборов
17	7,5A PANEL – Переключатель освещения, подсветка панели приборов, освещение перчаточного ящика, переключатели на руле, блок управления электрооборудованием кузова
18	10A ECU-IG NO.1 – с системой старт-стоп: Автоматический корректор фар, блок управления электрооборудованием кузова, электро усилитель рулевого управления, вентилятор системы охлаждения, блокировка селектора коробки передач, датчик дождя, ABS, VSC, аудио система, навигация, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива, очистители фар, интеллектуальная система входа и запуска, система старт-стоп
19	20A FR DOOR – Стекло подъёмники
20	20A RL DOOR – Стекло подъёмники
21	20A RR DOOR – Стекло подъёмники
22	20A SUNROOF – Люк
23	15А CIG – Прикуриватель
24	7,5A ACC – Зеркала с электроприводом, аудио система, навигация, блокировка селектора коробки передач, блок управления электрооборудованием кузова, интеллектуальная система входа и запуска, система старт-стоп
25
26	10A MIR HTR – Обогрев зеркал, система распределенного впрыска топлива /система последовательного распределенного впрыска топлива
27
28
29	7,5A RR FOG – Задний противотуманный свет
30	7,5A IGN – Блокировка руля, подушки безопасности, блок управления коробкой передач, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, интеллектуальная система входа и запуска, система старт-стоп
31	7,5A METER – Комбинация приборов, система старт-стоп

Верхний отдел блока

Для доступа к нему надо убрать защиту панели для моделей с левым рулём.

Либо бардачок, для моделей с правым расположением руля.

Схема

Обозначение

Блок реле №1

Схема

Назначение

R1	Стартер (ST)
R2	Задний противотуманный свет (RR FOG)
R3	Вспомогательное реле (ACC)
R4	Вспомогательное реле (ACC CUT)

Схема

Расшифровка

R1	Передний противотуманный свет (FR FOG)
R2	Стартер (ST CUT)
R3	Панель (PANEL)
R4	Резерв

toyota verso: технические характеристики,габариты,фото

Новая Toyota Verso дебютировала на осеннем международном автосалоне в Париже. Автомобиль является первым плановым рестайлингом и, по заявлению производителя, получил 470 изменений. Отличить новинку от предшественника не составит труда. В глаза бросаются стильные вытянутые фары головного освещения с линзованной оптикой. Решетка радиатора примыкает к светотехнике и состоит из двух прорезей с хромированными накладками. Под ней, на переднем бампере, расположился массивный воздухозаборник, придающий передку автомобиля довольно агрессивный вид. По бокам от него, в специальных углублениях, можно увидеть парочку круглых противотуманных фар. В общем и целом, автомобиль получил совершенно новый, стремительный и запоминающийся дизайн. Если до рестайлинга модель казалась довольно скучной и безликой, то новинка напротив, выглядит даже чересчур динамично для своего предназначения.

РАЗМЕРЫ TOYOTA VERSO

Тойота Версо- это компактный минивэн на 5 или 7 мест. Его габаритные размеры составляют: длина 4460 мм, ширина 1790 мм, высота 1620 мм, а колесная база- 2780 мм. Клиренс Toyota Verso, в зависимости от типа трансмиссии, составит 145 или 155 миллиметров. Благодаря такому дорожному просвету, автомобиль будет отлично держать дорогу, сможет штурмовать небольшие бордюры во время парковки и сохранит устойчивость даже на высоких скоростях.

Багажник Toyota Verso может похвастаться завидной вместительностью. При поднятых спинках третьего ряда сидений, сзади остается до 155 литров свободного пространства. Однако если владелец не планирует брать на борт семерых пассажиров, спинки можно сложить и освободить до 440 литров. Для того, чтобы перевезти относительно габаритный груз, можно пожертвовать и вторым рядом. В таком случае образуется ровная площадка 1575 на 1430 миллиметров и освобождается 1696 литров.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ TOYOTA VERSO

Toyota Verso оснащается двумя двигателями, вариатором или механической коробкой передач, а также исключительно передним приводом. Благодаря неплохой и сбалансированной линейке агрегатов, автомобиль способен удовлетворить большинство потребностей потенциального покупателя.

• Базовые версии Toyota Verso оснащаются рядной атмосферной бензиновой четверкой объемом 1598 кубических сантиметров. Несмотря на скромный литраж, он выдает 132 лошадиные силы при 6400 об/мин и 160 Нм крутящего момента при 4400 оборотах коленчатого вала в минуту. В такой комплектации, автомобиль ускорится до сотни за 11,7 секунды, а максимальная скорость, в свою очередь, будет равняться 185 километрам в час. Расход топлива Тойота Версо составит 8,3 литра бензина на сто километров пути в городском темпе движения с частыми ускорениями и торможением, 5,6 литра во время размеренной поездки по загородной трассе и 6,6 литра топлива на сотню в смешанном цикле движения.
• Топовые версии оснащаются двигателем с похожей компоновкой, но увеличенным до 1798 кубических сантиметров объемом. Благодаря возросшему литражу, инженерам удалось выжать 147 кубических сантиметров при 6400 об/мин и 180 Нм крутящего момента при 4000 оборотах коленчатого вала в минуту. С механической коробкой передач, автомобиль наберет сотню за 10,4 секунды, а скоростной потолок будет равняться 190 километрам в час. Несмотря на возросшую мощность и неплохую динамику, экономичность практически не пострадала. Расход топлива Toyota Verso составит 8,7 литра бензина на сотню в городском темпе движения, 5,7 литра по трассе и 6,8 литра в комбинированном цикле движения.

В разделе «технические характеристики» содержит основную информацию о самых популярных версиях Toyota Verso. Мы представляем такие данные, как мощность и объем двигателя, норма, ЕВРО, количество дверей и сидений, а также тип коробки передач.
