Электрика мазда демио: что ломается и как часто

Тип 2

Блок предохранителей в салоне

Находится в нижней части приборной панели за защитной крышкой.

казни

Диаграмма

Обозначение

1	20A HEAD R — Фара правая (модели с 2001 г.)
2	20A HEAD L — Фара левая (модели с 2001 г.)
3	GLOW — Свечи (модели с 1999 г.)
20A HEAD HI — Передние фары (модели с 2001 г.)
4	15A CLOSER — Система отделки дверей
5	10A A / C — Кондиционер
6	20А WIPER — Стеклоочистители и омыватели
7	30A P / WIND — Электропривод стеклоподъемников
8	10А R.WIPER — Стеклоочиститель задней двери
9	20A SUN ROOF — Люк, предохранитель для различных цепей
10	10A TURN- указатели поворота
11	15А СЧЕТЧИК — Комбинация приборов
12	15A ENGINE — Система управления двигателем
13	15A CIGAR — прикуриватель, электрические зеркала, магнитола, предохранители для различных цепей, вентилятор моторного отсека
14	15А ШТОРКА (П / С) — Электропривод правой шторки
15	15А ШТОФ (LH) — Электропривод левой шторки
16	10А HORN — Звуковой сигнал (модели с 1999 г.)
15A TAIL — Габаритные огни, подсветка комбинации приборов (модели с 2001 г.)
17	30А DOOR LOCK — Центральный замок
18	15А STOP — Стоп-сигналы
19	10А ОПАСНОСТЬ — Тревога
20	10А КОМНАТА — Освещение салона, освещение багажного отделения
21 год	30A DEFOGGER — Обогрев стекла задней двери (модели с 1999 г.)
22	ОПЦИЯ 30А — Дополнительное оборудование (модели с 1999 г.)

Блок предохранителей

Установил недалеко от АКБ.

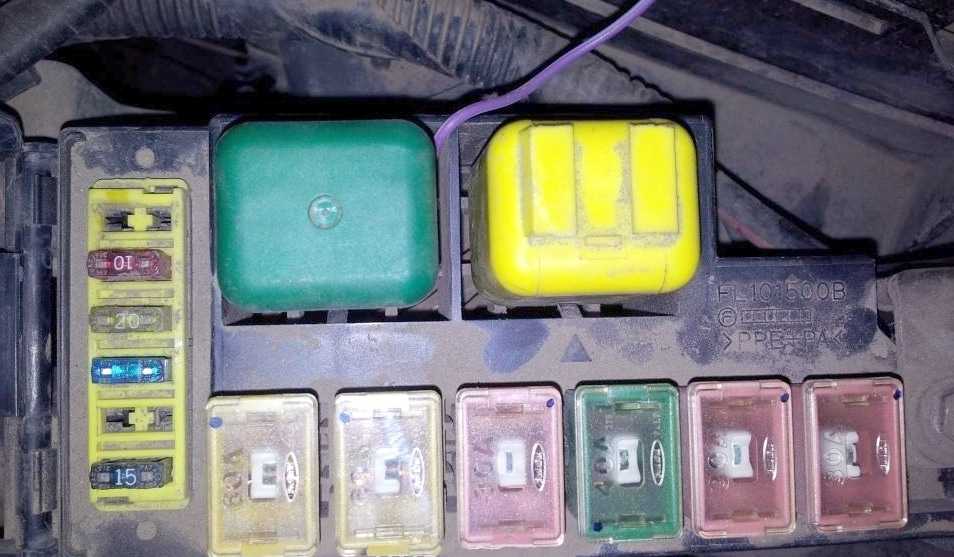

Фото пример

Схема с крышки блока

Описание

ГЛАВНЫЙ	100A Главный предохранитель
ГОЛОВА	30А Фары
ПОКЛОННИК	30A Электродвигатель вентилятора конденсатора, предохранитель для различных цепей
ВЕНТИЛЯТОР 2	40A Электродвигатель вентилятора конденсатора, предохранитель для различных цепей
ST SIG	10А Стартер
PTC	20А Дополнительный отопитель
РАЗДЕЛ	20A Антиблокировочная тормозная система
ХВОСТ	15A Габаритные огни, подсветка комбинации приборов
ПИТАНИЕ ПЕРЕМЕННОГО ТОКА	15А Предохранитель для различных цепей
ФИП	15А Топливный насос, блок управления двигателем
ТУМАН	15A Противотуманные фары
ИГКИ	Предохранитель 60A для различных цепей
РАЗДЕЛ	60A Антиблокировочная тормозная система
ОБОГРЕВАТЕЛЬ	30A Задний обогреватель
BTN	40А Освещение салона, центральный замок
НАГРЕВАТЕЛЬ	Нагреватель 30А
ДОБАВИТЬ ВЕНТИЛЯТОР	Электродвигатель вентилятора конденсатора 30А

Цепь — реле топливного насоса

Коробка реле

Крепится рядом с основным. Назначение реле не является обязательным. Может отличаться от вашего.

Отдельные элементы могут быть установлены на все это устройство. Например, рядом с аккумулятором реле свечей, рядом задняя печка. Или на левом крыле: реле габаритов, противотуманные фары, выдвижной тент и т. Д.

Замена предохранителей на Mazda 3

Подготовительный этап: запасные предохранители, ветошь, отвертка, дополнительное освещение.

Последовательность действий:

• Автомобиль Mazda 3 устанавливаем на ровную площадку, фиксируем задние колеса противооткатными башмаками;
• Открываем пассажирскую дверь, опускаем крышку вещевого ящика;
• Отщелкиваем корпус вещевого ящика, извлекаем его из штатного места;
• Отвинчиваем два винта, снимаем монтажный блок;
• Пластиковым пинцетом поочередно извлекаем модули, проверяем на исправность.

Для ускорения процесса поиска «нужного» модуля воспользуемся схемой на тыльной стороне крышки. В помощь мастеру указаны порядковые номера, маркировки, распиновка.

В завершение, собираем конструкцию в обратной последовательности.

Чтобы заменить модули в монтажном блоке моторного отсека, необходимо:

• Открыть капот, заглушить мотор;
• В левой части, за АКБ отщелкнуть крышку корпуса монтажного блока;
• Пинцетом извлечь предохранитель с нужным порядковым номером. При необходимости уточняем номер на тыльной стороне крышки;
• Заменяем неисправный элемент новым;
• Проверяем целостность реле – коммутатора, устанавливаем новое по мере необходимости.

Средний срок эксплуатации предохранителей отечественного производства 35 – 45 тыс. км. Импортные аналоги выхаживают на 7 – 10 тыс. дольше.

Где находятся предохранители

В автомобилях Мазда 3 первого поколения (2003-2009) один блок расположен под капотом, второй – в салоне. Особенность транспортного средства второго поколения (2009-2013) заключается в наличии блока предохранителей и блока реле, которые расположены под капотом, еще один находится в салоне. При разработке машин третьего поколения (2013-2018) инженеры вернулись к схеме, реализованной в исходной версии Мазда 3.

В автомобилях, выпускаемых до 2009 года, блок предохранителей в салоне можно найти прямо под торпедой

Находясь в салоне, следует обратить внимание на область с левой стороны от рулевой колонки. В машинах следующего поколения предохранители оказались под перчаточным ящиком, скрытым массивным кожухом из пластика. Для того, чтобы открыть салонный блок, нужно нажать на небольшую прозрачную защелку

Для того, чтобы открыть салонный блок, нужно нажать на небольшую прозрачную защелку

Для того, чтобы открыть салонный блок, нужно нажать на небольшую прозрачную защелку.

Владельцам последней версии Мазда 3 нужно спуститься до области, находящейся сбоку от места расположения ног водителя. В область зрения сразу попадает крышка из пластика, которая скрывает предохранители.

Автомобиль последнего на данный момент поколения оснащен блоком предохранителей с правой стороны от водителя (область ребер). Он надежно скрыт кожухом, конструкция включает кронштейны и заглушки для крепления. Открыв блок, можно изучить все представленные обозначения предохранителей.

Мазда 3 второго поколения скрывает предохранители примерно в том же месте, что и самые свежие модели авто. Стоит отметить меньшие размеры кожуха. Заглушка находится с задней стороны, что несколько усложняет доступ к предохранителям. В плане расположения этого блока нет никаких различий с машинами первого поколения

Перед тем, как приступать к работе с предохранителями и любыми другими компонентами электросети, важно отключить зажигание

Расположение блоков управления

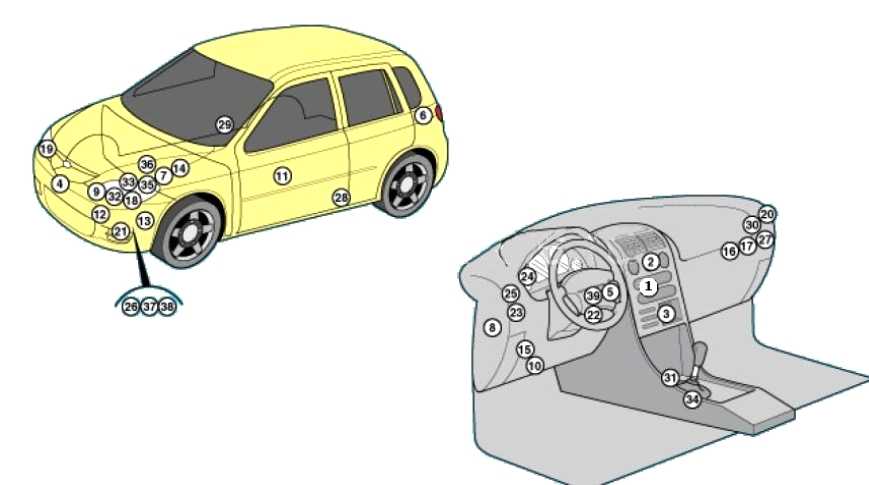

Общая схема расположения блоков

Описание

1	Блок управления кондиционером (в панели управления отопителем)
2	Реле электродвигателя вентилятора кондиционера /отопителя – за приборной панелью
3	Резистор электродвигателя вентилятора отопителя /кондиционера – пространство для ног пассажира
4	Датчик удара (SRS), передний
5	Блок управления противоугонной системой-за приборной панелью
6	Звуковой сигнал противоугонной системы
7	Аккумуляторная батарея
8	Блок управления центральным замком
9	Блок управления приводом сцепления – моторный отсек
10	Диагностический разъем (DLC)
11	Блок управления электроприводом стеклоподъемников (в переключателе на двери водителя)
12	Резистор электродвигателя вентилятора системы охлаждения – кожух радиатора
13	Реле противотуманных фар
14	Блок предохранителей /реле, моторный отсек
15	Блок предохранителей /реле приборная панель 1
16	Блок предохранителей /реле приборная панель 2
17	Блок предохранителей /реле приборная панель 3
18	Электродвигатель корректора фар, левый
19	Электродвигатель корректора фар, правый
20	Реле обогревателя заднего стекла
21	Звуковой сигнал
22	Кольцевая антенна иммобилайзера – возле замка зажигания
23	Реле-прерыватель указателей поворота
24	Блок управления комбинацией приборов (в приборной панели)
25	Реле задних противотуманных фонарей
26	Насос омывателя заднего стекла – встроен в насос омывателя лобового стекла
27	Блок реле — включает: Реле электродвигателя очистителя лобового стекла, реле насоса омывателя лобового стекла, реле очистителя/омывателя заднего стекла, реле звукового сигнала, реле передних/ задних габаритов
28	Боковой датчик удара, передний левый- нижняя часть центральной стойки
29	Боковой датчик удара, передний правый-нижняя часть центральной стойки
30	Реле стартера
31	Электронный блок управления SRS
32	Электронный блок управления КПП – в электронном блоке управления сцеплением
33	Привод переключения КПП — на КПП
34	Блок управления переключением передач – селектор АКПП
35	Датчик скорости автомобиля, с системой ABS-электронный блок управления ABS
36	Датчик скорости автомобиля, без системы ABS – на КПП
37	Датчик низкого уровня жидкости в бачке омывателя лобового стекла
38	Электродвигатель насоса омывателя лобового стекла
39	Реле прерывистого режима работы очистителя лобового стекла — в блоке переключателей

Блок предохранителей Mazda Demio 2

Рассмотрены автомобили Mazda 2, Mazda Demio, Mazda Verisa 2002, 2003, 2004, 2005, 2006, 2007 года выпуска.

Расположение блока предохранителей Mazda Demio, Mazda Verisa под капотом.

где находится блок предохранителей в моторном отсеке видео.

схема расположения предохранителей в блоке Mazda Demio.

на внутренней стороне нанесена схема расположения предохранителей и реле, а также их номинал и обозначение.

Электродвигатель вентилятора конденсатора

Предохранитель для различных цепей

Обогреватель стекла задней двери

Система управления двигателем

Стоп-сигналы и звуковой сигнал

Предохранитель для различных цепей

Электрический привод дроссельной за­слонки

Предохранитель для различных цепей

Антиблокировочная система тормозов (ABS)*

Антиблокировочная система тормозов (ABS)*

Система управления двигателем

Система управления двигателем

Дальний свет (левая фара)

Дальний свет (правая фара)

Ближний свет (левая фара)

Ближний свет (правая фара)

Реле:

R2 — реле №1 вентилятора системы охлаждения,

R3 — реле кондиционера,

R4 — реле электродвигателя вентилятора отопителя,

R5 — реле обогревателя заднего стекла,

R6 — реле стартера,

R7 — реле топливного насоса,

R8 — реле ближнего света фар,

R9 — реле дальнего света фар,

R10 — главное реле,

R11 — реле №2 вентилятора системы охлаждения,

R12 — реле противотуман­ных фар

Расположение монтажного блока предохранителей и реле в моторном отсеке Mazda 2.

Дополнительная система отопления

Электродвигатель вентилятора отопи­теля

Электронный блок управления КПП

Система управления двигателем

Обогреватель стекла задней двери

Антиблокировочная система тормозов

Монтажный блок предохранителей в салоне Mazda Demio, Mazda Verasa.

Расположение блока Verasa.

Расположение блока Demio.

где находится блок предохранителей Mazda Demio видео.

схема расположения предохранителей в блоке.

схема предохранителей на крышке блока.

Освещение салона, подсветка багажного отделения, магнитола*

Розетка для подключения дополнитель­ного оборудования (Mazda Verisa)

Электропривод боковых зеркал заднего вида*, магнитола*

Стеклоочистители и омыватели

Система активной безопасности (подушки безопасности)

Система управления двигателем

Блок управления АКПП* (Mazda Demio)

Габаритные огни, подсветка номерного знака

Освещение салона, подсветка комбина­ции приборов

Электромагнитная муфта компрессора кондиционера

Стеклоочиститель и омыватель стекла задней двери*

Фонарь заднего хода

Люк* (Mazda Demio)

Расположение блока предохранителей в салоне Mazda 2.

Электропривод боковых зеркал заднего вида

Стеклоочистители и омыватели

Система активной безопасности

Система управления двигателем

Блок управления КПП

Фонари заднего хода

Подсветка комбинации приборов

Электромагнитная муфта компрессора кондиционера

Стеклочиститель и омыватель стекла задней двери

Обогреватель стекла задней двери

Расположение дополнительного блока в салоне Mazda 2.

Электронный блок управления двигате­лем и КПП

Датчик расхода воздуха, система управ­ления двигателем

Датчик расхода воздуха, система управ­ления двигателем

Обогреватель боковых зеркал заднего вида

Дальний свет (правая фара)

Дальний свет(левая фара)

Ближний свет (правая фара)

Ближний свет (левая фара)

Расположение реле.

1 — монтажный блок в подкапотном пространстве, 2 — реле №1 вентилятора системы охлаждения, 3 — реле кондиционера, 4 — реле электродвигателя вентилятора отопителя, 5 — реле обогревателя заднего стекла, 6 — реле стартера, 7 — реле топливного насоса, 8 — реле ближнего света фар, 9 — реле дальнего света фар, 10 — главное реле, 11 — реле №2 вентилятора системы охлаждения, 12 — реле противотуман­ных фар, 13 — монтажный блок под панелью приборов со стороны перед­него пассажира (реле электродвигателя очистителя лобового стекла, реле режима работы очистителя лобового стекла на высокой скорости, реле электронасоса омывателя лобового стекла, реле электродвигателя очи­стителя заднего стекла, реле электронасоса омывателя заднего стекла, реле габаритов, реле звукового сигнала), 14 — прикуриватель, 15 — датчик наличия ключа в замке зажигания, 16 — замок зажигания.

Источник статьи: http://avtoblokrele.ru/mazda/blok-predohranitelej-mazda-demio-2.html

Электросхема Мазда Демио

Схема (Мазда Демио электрическая) достаточно сложная. Работает под напряжением 12 Вольт с отрицательной «землей»

Параллельно необходимо обращать внимание на указанные ключевые обозначения

• Цвет провода.
• Текст (скобки).
• Точки заземления проводов, ламп.
• Разъемы.
• Открытые реле.

При регламентных работах автоэлектрики в салоне, иногда неисправен блок illumi (электрические цепи Мазда Демио горит).

Электрическая (Мазда Демио схема) предусматривает наличие проводов разного цвета:

• черного;
• оранжевого;
• коричневого;
• розового;
• зеленого.

На страницах технической документации они обозначены заглавными латинскими буквами, где первая литера – основной колер провода. Вторая – указывает цвет полосы. Количество цепей (электрические Мазда Мемио, горит, illum) бывает неодинаковым.

Сравнение цен на блок предохранителей Мазда 6

Вы можете посмотреть на цены, которые магазины автозапчастей и разборки ранее предлагали нашим посетителям, искавшим блок предохранителей на Мазда 6. Это поможет понять, за сколько в среднем можно купить блок предохранителей в Перми, в том числе с учетом стоимости доставки транспортными компаниями. Можно связаться с магазинами и уточнить наличие и стоимость деталей, но мы рекомендуем Вам сэкономить свое время и просто отправить запрос сразу всем магазинам. При отправке запроса рекомендуем указать VIN автомобиля, это позволит правильно подобрать нужную Вам деталь.

Предложения магазинов и разборок Мазда 6

Запрос:	Блок предохранителей Мазда 6 2004. Тип запчасти: новая или б/у, только в наличии, в Москве
Ответ:	в наличие цена 2000 р

Запрос:	Блок предохранителей Мазда 6 2004. Тип запчасти: новая или б/у, только в наличии, в Москве
Ответ:	Блок предохранителей от 4500 р avtozapchasti-niagara (+79814640512 Viber, WhatsAPP)ЕСТЬ ВСЕ ДЛЯ ВАШЕГО АВТО, ПИШИТЕ НОМЕР С ВАШЕГО И e:mail — ВЫШЛЮ ВСЕ УСЛОВИЯ. ДАННОЕ ПРЕДЛОЖЕНИЕ ДЕЙСТВУЕТ ДВА РАБОЧИХ ДНЯ

Запрос:	Блок предохранителей с косой подкапотной Мазда 6 2004 хетчбэк. Тип запчасти: новая или б/у, только в наличии, в Москве
Ответ:	4000 рублей только блок без косы

Где расположены предохранители на Mazda Demio

Предохранители – это важные компоненты в автомобиле Mazda Demio, которые защищают электрические системы и приборы от повреждения при возможных перегрузках. На Mazda Demio, предохранители расположены в разных местах в зависимости от года выпуска и конкретной модели автомобиля.

В большинстве случаев, блок предохранителей находится под рулевой колонкой, дополнительно защищенный кожухом. Это место удобно тем, что позволяет быстро добраться до предохранителей в случае необходимости. Другие модели Mazda Demio, такие как CX-9 или CX-5, имеют размещение предохранителей находящихся на панели приборов на передней панели автомобиля.

Чтобы узнать точное расположение предохранителей на Вашей Mazda Demio, Вам следует проверить руководство пользователя, где будет указана точная информация. Если Вы не имеете руководства пользователя, Вы можете обратиться к официальным дилерам Mazda, которые смогут дать Вам необходимую информацию.

Процесс замены

Конструкция блока под капотом на автомобилях Рено Меган крайне неудобная, поэтому процесс замены может вызывать некоторые трудности.

Как заменить предохранитель?

Наиболее трудоемко поменять предохранители на Рено Меган 2 в блоке моторного отсека.

Для этого понадобятся:

• ключи TORX T40, Т30;
• обычный ключ на 10 и 13 мм;
• отвертка с плоским и тонким жалом;
• запасные предохранители;
• щипцы для снятия, они расположены под крышкой блока в салоне.

Для непосредственного доступа к плавким вставкам необходимо снять ряд элементов с машины.

Например, на Меган с кузовом универсал нужно выполнить следующее:

1. Отключить клеммы с аккумулятора и снять его с машины.
2. За батареей расположен блок контроллера с проводами. Сверху они зафиксированы пластиковым кожухом, который необходимо снять.
3. Демонтировать пластиковую площадку аккумулятора, зафиксированную тремя винтами Т40 и одной обычной гайкой 10 мм.
4. Выкрутить один болт с корпуса контроллера.
5. Разъединить колодки проводов на контроллере. Для их снятия необходимо утопить пальцем защелку и потянуть поворотный рычаг вверх.
6. Отключить жгут проводов, аккуратно выведя его из зацепления жалом отвертки.
7. Вынуть площадку батареи.
8. Под ней будет видна крышка блока предохранителей, зафиксированная двумя винтами Т30. Нужно выкрутить их и снять крышку.
9. Под ней расположены два разъема проводки. Для снятия дальнего необходимо отвести защелку вверх и вытянуть колодку с проводами влево. Второй разъем малого размера имеет в своей конструкции фиксатор, на который нужно нажать и вывести колодку из зацепления.
10. Разъединить первую колодку, для этого необходимо поддеть и вытащить замок, расположенный сбоку.
11. Снять ответную часть колодки второго разъема с корпуса блока и выкрутить болт его крепления.
12. Затем необходимо жалом отвертки отжать защелки корпуса и вынуть блок. При этом может понадобиться снятие корпуса воздушного фильтра. Блок лучше тащить от ближнего угла и немного отжимать вверх пластиковый кожух вокруг монтажного блока. Эта процедура довольно длительная и требует аккуратного выполнения.
13. Снятая деталь представляет собой сам блок с надетым на него коробом, который служит для плотной фиксации. Нужно отжать защелки, расположенные по бокам, и снять этот короб.
14. Отключить разъемы блока и демонтировать его с автомобиля.
15. После этого можно производить замену вышедших из строя элементов, например, габаритов или ближнего света, в соответствии со схемой.

Кроме этого, в случае необходимости нужно заменить вставки в маленьком блоке высоконагруженных цепей. Этот блок виден в нижней части корпуса, который не демонтирован с автомобиля.

Весь процесс по замене предохранителя на Рено Меган 2 детально изложен в видеоролике, предоставленном каналом Полезный Китай.

Замена предохранителя под капотом Рено Меган 2

При замене предохранителей необходимо учесть, что на Меган первого и второго поколения деталь просто вытаскивается вверх штатными щипцами. На Мегане третьего поколения он сначала сдвигается вбок и только потом вынимается.

Доступ к электрооборудованию на таких машинах организован проще.

Для того, чтобы демонтировать блок необходимо:

1. Отстегнуть четыре защелки по углам.
2. Демонтировать два фиксатора красного цвета.
3. Снять заглушку проводки.
4. Вынуть блок на себя и заменить необходимые детали.

Как заменить блок?

Блоки могут нуждаться в замене при выгорании или повреждении посадочных мест. Такие случаи бывают при использовании предохранителей ненадлежащего номинала. Замена блока в моторном отсеке производится по схеме, схожей с заменой предохранителей. В новом блоке необходимо установить предохранители на те же места, что и в старом

Важно при этом проверить соответствие номинала вставок с требованиями электрической схемы к предохранителям автомобиля. Замена блока на Меган 3 гораздо сложнее, поскольку автомобиль имеет более сложную электрическую схему, поэтому работу по смене устройства на этой версии машины лучше доверить профессионалам

Загрузка …

Загрузка …

Рекомендации по обслуживанию монтажного блока

• Периодически проверяйте состояние предохранителей, заменяйте новыми по мере необходимости,
• После длительных поездок по лужам, под дождем проверьте отсутствие влаги, конденсата в монтажном блоке. Просушите плату потоком сжатого воздуха,
• Если механизм внезапно перестал функционировать, не спешите его менять новым. Проверьте состояние модуля, используйте мультиметр для диагностики.

Несмотря на простоту конструкции монтажного блока, диагностические работы проводите в СТО. Непрофессиональное вмешательство в ремонт приводит к нежелательным последствиям.

Источники

• https://zapchasti.expert/predoxraniteli/predoxraniteli-mazda-6.html
• https://avtozam.com/mazda/6/samostoyatelnaya-zamena-predohranitelej/
• https://carpod.ru/predohraniteli-mazda-6-gh-2007-2012-gv_2158.htm
• https://uazlyuks.ru/komplektuyushhie/predohraniteli/predohraniteli-mazda-6

Подробная схема блоков предохранителей и реле на Mazda Demio 1997–2001 года

Модули коммутационных устройств на авто 2001 г. выпуска установлены в подкапотном пространстве и салоне. Технический документ автомобиля выполнен в цветном или черно-белом варианте.

На схеме указано расположение коммутационных элементов в блоке. Отмечены размер и буквенный символ (F) перемычек. Технический документ информирует автовладельца о расположении, номинальном токе, форме, цвете и размерах прерывателей тока.

Блок в моторном отсеке.

В салоне

В основном внутреннем пространстве Мазды находится блок плавких выключателей. Защитные приспособления (22 шт.) в салоне dy3w распределены в модуле на 3 группы.

В 1-м ряду 6 прерывателей обозначены буквами A, B, C, D, E, F. Предохранители A и F (30 и 40 А) – красного цвета, низковольтные, длина – 34 мм, ширина – 30,2 мм. C D и E (3, 4 и 5 выключатели) – желтой окраски, номинальный ток – 20 А.

Во 2-й секции находятся 8 перемычек (G–N), из них 3 элемента – желтые (20 А), 5 (K) – синий, № 6, 7 (L, M – красные). В 3-м ряду находятся 8 выключателей (D-V): № 4, 5, 5 (R S T – желтые), 7, 8 (U, V – красные, 10 А).

Под капотом

Схема блоков низковольтных коммутационных устройств включает 2 варианта их расположения.

Характеристика плавких прерывателей (1 позиция):

• F1–F9 расположены в моторном отсеке рядом с АКБ (9 шт.);
• № 1 (60 А) контролирует работу тормозной системы;
• № 4 (80 А) – главный защитный элемент.

Во 2-м варианте в модуле под капотом находятся 5 перемычек:

• № 1 (синяя) – 20 А;
• № 2 (ING) 30 А – красная;
• № 3 (80 А) – белая;
• № 4–5 (16 и 40 А).

Коммутационные устройства характеризуются следующими величинами:

• номинальным током (А);
• временем плавления (L).

Описание и расшифровка схемы блоков предохранителей

Технический документ для модулей моторного отсека выполнен в черно-белом варианте. Схема одноконтурная. На чертеже обозначены реле (R) и плавкие выключатели (F).

Таблица предоставляет информацию о значении, маркировке и вспомогательном токе коммутационного устройства.

Значение	Маркировка	Контакты преобразователей. Цвет элемента. Расшифровка
Реле (верхний ряд)	R1-R2	85, 86, 30 (общий, замкнут на 87А)
F2	FAN	Вентилятор
F4	HEATER	Печка
F6	DEFOG	Отопитель заднего стекла
F10	IG KEY2	Другие цепи
F12	BTN	Различные электрические контуры
F13	ABS-P	Система тормозов (блокировка), (правый руль)
F14	ABS-V	Тормозная система
F15	FOG	Фары (защита от тумана)
F16	P.WIND	Стеклоподъемное устройство
F17	DOOR LOCK	Главный замок

Во 2-м ряду на чертеже изображены вставки F2, 4, 6, 10, 12, 13, 14, 15, 16. Информация о назначении прерывателей тока находится в инструкции по эксплуатации авто.

3-й сегмент включает перемычки № 3, 5, 7, 8, 9,11.

В правом нижнем углу – блок элементов защиты F18–F23. Графическое изображение модуля плавких приспособлений в салоне Mazda выполнено в черно-белом варианте. На чертеже обозначена установка перемычек на изоляционную панель. В левом вертикальном столбце находятся вставки № 1–8, справа – F10–F19.

За прикуриватель отвечает элемент № 2 (Cigar) на 15 А.

Обозначение цвета перемычек для номинального тока:

• 5 А – желто-оранжевый;
• 7,5 А – коричневый;
• 10 А – красный;
• 20 А – желтый;
• 40 А – оранжевый.

Плавкие прерыватели Мазда Демио в салоне указывают для авто с левым и правым рулем. На схеме элементы обозначены латинскими буквами (A–V). Например, ABC (60 А) – это тормозная система, ING – подача топлива, HEAD – передние и задние фары, MAIN (80 A) – главное коммутационное устройство и т.д.
