Схема предохранителей мазда сх7 2011

Электросхемы автомобиля 2009 Mazda CX-7 Touring

Put the vehicle in park P. If you must restart the engine while the vehicle is moving, shift into neutral N. Stop the vehicle completely. Shift the shift lever to the P position. Your Электросхема mazda cx 7 has power-assisted brakes that adjust automatically through normal 3.

NOTE Having to add brake fluid is sometimes an indicator of leakage.

Consult an Authorized Mazda Dealer as soon as possible even if the brake light is no longer illuminated. Page ABS. Page Have the vehicle towed to not indicate an abnormality.

Page This causes электросхема mazda cx 7 loud screeching noise to warn that the pads should be replaced. When you hear this noise, consult an Authorized Mazda Dealer as soon as possible.

Mazda CX-7 Owner’s Manual

In manual shift mode, gears do электросхема mazda cx 7 shift up During deceleration, the gear may automatically. If the engine is off or if Do not allow the vehicle to move in Do not mix tread-worn tires with If the AWD warning light flashes: normal tires. With cruise control, you can set and Do not use tire chains on the электросхема mazda cx 7 automatically maintain any speed of more wheels. Depress the accelerator pedal to accelerate To increase speed using cruise control to the desired speed.

When the TCS detects driving wheel Page If the light remains illuminated and the 4.

Switch the ignition off, then switch the TCS is not switched off, take your vehicle ignition ON again. The dynamic stability control may have a 5. If tire pressure is too low in one or more tires, the system will inform the driver via the warning light in the instrument panel and by the warning beep sound. Page Authorized Mazda Dealer or a tire repair station. Page Leaks need to be addressed by more than simply refilling the trouble tire as leaks are dangerous — take it to an Authorized Mazda Dealer which has all электросхема mazda cx 7 equipment to fix tires, TPMS systems and order the best replacement tire for your vehicle.

Authorized Mazda Dealer change your tire and A system error activation may occur in complete ID signal code registration. Page Vehicles with lower body height such as sports cars.

Have the radar sensors inspected at an Authorized Mazda Dealer if any shock is applied to the rear bumper, even in a minor accident. If the vehicle is driven with a damaged radar sensor, the system may not operate properly resulting in an accident. NOTE This symbol indicates the электросхема mazda cx 7 to adjust the brightness of the dashboard illumination.

Page Illuminates when there is a malfunction in indicator электросхема mazda cx 7 leakage. Consult an Authorized the brake switch. Mazda Dealer as soon as электросхема mazda cx 7 even if the brake light is no longer illuminated. Drive to the side of the road and park off the right-of-way. Page ABS warning light illuminated. Contact an warning light may illuminate. If this occurs, Authorized Mazda Dealer to have the it is the result of the weak battery and does brakes inspected as soon as possible: not indicate an ABS malfunction.

Предохранители и реле Mazda CX-7

Рассмотрены автомобили Mazda CX 7 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска.

Блок предохранителей и реле в моторном отсеке Mazda CX-7

Схема расположения предохранителей и реле под капотом.

Расшифровка предохранителей Mazda CX-7 (автомобили до 2009 года выпуска).

Реле обогревателя заднего стекла

Реле управления цепями ламп освещения

Реле электродвигателя вентилятора отопителя

Реле фонарей заднего хода

(40A) Электродвигатель вентилятора системы охлаждения

(40A) Основные цепи зажигания

(40A) Электродвигатель вентилятора системы охлаждения

(40A) Электродвигатель вентилятора отопителя

(40A) Основные цепи зажигания

(30A) Система управления двигателем

(40A) Электропривод сидений

(30A) Система управления двигателем

(30A) Электропривод стеклоподъемников

(30A) Обогреватель заднего стекла

(20A) Электропривод стеклоподъемников

(15A) Лампа дальнего света (правая)

(15A) Система омывателя/очистителя фар

(20A) Система управления двигателем

(15A) Лампа ближнего света (левая)

(15A) Лампа ближнего света (правая)

(15A) Система управления двигателем

(10A) Система управления двигателем

(7,5A) Система управления двигателем

Расшифровка предохранителей и реле под капотом Mazda CX-7 (автомобили после 2009 года выпуска).

Реле обогревателя заднего стекла

Реле управления цепями ламп освещения

Реле электродвигателя вентилятора отопителя

Реле фонарей заднего хода

(40A) Электродвигатель вентилятора системы охлаждения

(40A) Основные цепи зажигания

(40A) Электродвигатель вентилятора системы охлаждения

(40A) Электродвигатель вентилятора отопителя

(30A) Система управления двигателем

(30A) Электропривод сидения

(30A) Система управления двигателем

(30A) Электропривод стеклоподъемников

(30A) Электропривод сидения

(30A) Основные цепи зажигания

(30A) Обогреватель заднего стекла

(15A) Дальний свет правой фары

(15A) Дальний свет левой фары

(20A) Электрооборудование прицепа

(15A) Лампа ближнего света (левая)

(15A) Лампа ближнего света (правая)

(15A) Система управления двигателем

(10A) Система управления двигателем

(10A) Система управления двигателем

(7,5A) Система управления двигателем

(10A) Система управления двигателем

Блок реле в моторном отсеке Mazda CX-7.

Реле задних противотуманных фонарей

Реле системы кондиционирования

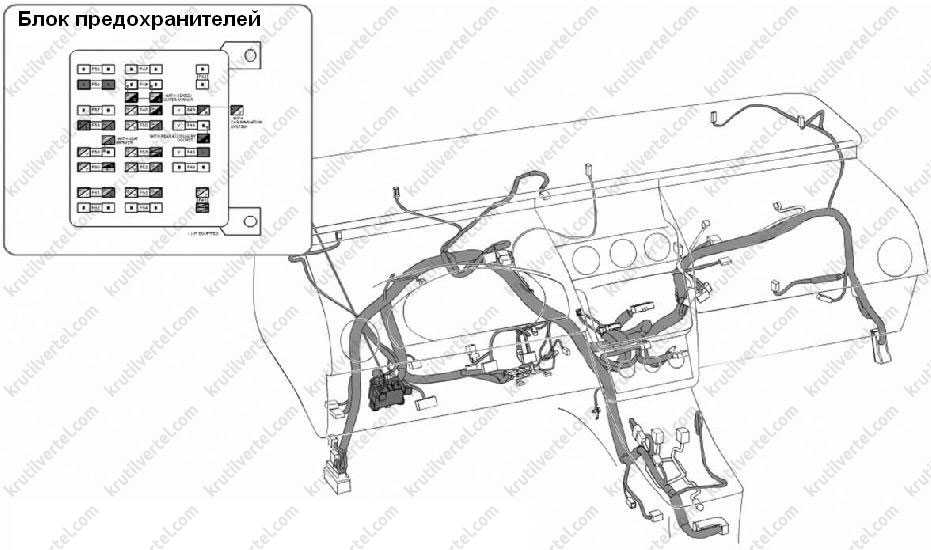

Блок предохранителей в салоне Mazda CX-7​.

Расположен слева за пластиковой крышкой.

Схема расположения предохранителей в блоке под панелью приборов.

Описание и назначение предохранителей для Mazda CX-7 до 2009 года выпуска.

(30A) Очиститель лобового стекла

(15A) Разъем питания дополнительного оборудования

(15A) Разъем питания дополнительного оборудования, предохранитель прикуривателя Mazda CX-7.

(7,5A) Электропривод зеркал заднего вида

(7,5A) Обогреватель зеркал заднего вида на дверях

(7,5А) Система управления двигателем

(15А) Электропривод стеклоподъемников

(15A) Система управления двигателем

(10А) Основные цепи зажигания

(5A) Многофункциональный блок управления

(15А) Распределение питания аккумуляторной батареи

(10A) Подсветка выключателей

(20A) Подогреватель сидений

(10А) Система кондиционирования

(10A) Очиститель/омыватель заднего стекла

(10А) Задний противотуманный фонарь

Описание и назначение предохранителей в салоне для Mazda CX-7 после 2009 года выпуска.

(20A) Очиститель лобового стекла

(30A) Электропривод стеклоподъемников

(15A) Разъем питания дополнительного оборудования

(7,5A) Электропривод зеркал заднего вида

(15A) Разъем питания дополнительного оборудования, предохранитель прикуривателя Mazda CX-7.

(7,5A) Обогреватель зеркал заднего вида на дверях

Система управления двигателем

(15A) Электропривод стеклоподъемников

(15A) Система управления двигателем

(15A) Основные цепи зажигания

(10A) Подсветка выключателей

(15A) Распределение питания аккумуляторной батареи

  • Свежие записи
    • Опасность дремоты за рулем
    • ОСАГО. Полезная информация для новичков
    • Для чего нужна компьютерная диагностика авто?
    • Выбор аудиосистемы для автомобиля
    • Транспортное средство с высокой проходимостью
    • Правообладателям
    • Политика конфиденциальности

    Авто пробег 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер

Электрика на CX-7: жгуты электропроводки двигателя и трансмиссии

Выберите требуемую подгруппу запчастей:

Для определения оригинального номера запчастинажмите на код требуемой запчасти на схеме.

Схема 6701A : жгуты электропроводки двигателя и трансмиссии

Нажмите на номер детали на схеме или на название детали в списке:

13-104R: alternator cap 67-080E: injector wiring 67-SH1: short cord 67-TB1: battery terminal 67-TB2: nut 67-240: emission harness 67-251: battery cap 99-601: bolt 994500612 994590612B

Схема 6701A : жгуты электропроводки двигателя и трансмиссии

Нажмите на номер детали на схеме или на название детали в списке:

67-B21: harness bracket 67-B22: harness bracket 67-B25: harness bracket 67-B84: bracket 67-B8X: harness connector bracket 90-906: shaft nut 999400600 99-601: bolt 994500612 9XF00011X9

Запчасти на Mazda CX-7 (Мазда СХ-7)

Источник

Двигатель

  • Замена антифриза Мазда ЦХ-7
  • Заменить бензонасос Мазда ЦХ-7
  • Как поменять блок управления двигателем Мазда CX-7
  • Ремонт водяного насоса Мазда СХ-7
  • Как снять впускной коллектор Mazda CX-7
  • Заменить втулку на стартере Мазда CX-7 своими руками
  • Как заменить втулку шатуна Мазда CX-7 своими руками
  • Снять выпускной коллектор Мазда СХ-7
  • Установка гидрокомпенсаторов Mazda СХ-7 своими руками
  • Установка головки блока цилиндров Mazda СХ-7
  • Ремонт датчика давления масла Mazda ЦХ-7 своими руками
  • Как поменять датчик детонации Mazda CX-7
  • Заменить датчик кислорода Mazda CX-7
  • Как заменить датчик коленвала Mazda СХ-7 своими руками
  • Установка датчика массового расхода воздуха Mazda CX-7 своими руками
  • Установка датчика охлаждающей жидкости Мазда СХ-7
  • Как заменить датчик распредвала Мазда СХ-7
  • Заменить датчик температуры Мазда CX-7 своими руками
  • Как заменить датчик уровня топлива Мазда ЦХ-7 своими руками
  • Как заменить датчик холостого хода Мазда ЦХ-7 своими руками
  • Как заменить дмрв Мазда СХ-7
  • Снять клапанную крышку Mazda ЦХ-7
  • Как заменить компрессор кондиционера Мазда CX-7
  • Замена крана отопителя Mazda ЦХ-7
  • Как снять крышку двигателя Mazda СХ-7
  • Замена масла в акпп Mazda ЦХ-7
  • Как заменить масло в двигателе Мазда ЦХ-7
  • Установка маслосъемных колпачков Mazda CX-7
  • Как заменить маслосъемные кольца Mazda СХ-7
  • Поменять масляный насос Мазда СХ-7
  • Поменять направляющие втулки клапанов Mazda ЦХ-7 своими руками
  • Как заменить натяжитель цепи грм Мазда ЦХ-7
  • Заменить натяжной ролик ремня генератора Мазда СХ-7 своими руками
  • Как поменять опоры двигателя Mazda ЦХ-7 своими руками
  • Как поменять охлаждающую жидкость Мазда СХ-7 своими руками
  • Как заменить подушки двигателя Mazda CX-7 своими руками
  • Как поменять подшипник коленвала Мазда СХ-7
  • Замена помпы Mazda CX-7
  • Поменять поршневые кольца Mazda СХ-7 своими руками
  • Как поменять прокладку гбц Мазда CX-7
  • Как заменить прокладку головки блока цилиндров Mazda CX-7
  • Как заменить прокладку клапанной крышки Мазда CX-7
  • Установка прокладки коллектора Mazda CX-7 своими руками
  • Как заменить радиатор кондиционера Mazda CX-7
  • Заменить радиатор печки Мазда CX-7 своими руками
  • Заменить распредвал Mazda CX-7
  • Как заменить расширительный бачок Mazda CX-7
  • Как поменять ремень генератора Mazda CX-7 своими руками
  • Поменять ремень грм Mazda СХ-7 своими руками
  • Как поменять ремень кондиционера Mazda СХ-7
  • Поменять сальник двигателя Mazda ЦХ-7 своими руками
  • Как заменить сальник коленвала Мазда CX-7
  • Как заменить сальник распредвала Мазда ЦХ-7
  • Поменять сальники клапанов Mazda СХ-7
  • Ремонт стартера Mazda ЦХ-7
  • Ремонт термостата Mazda CX-7
  • Установка топливного насоса Мазда CX-7
  • Как поменять цепь грм Mazda CX-7
  • Ремонт шкива коленвала Мазда CX-7

Схема блока реле и предохранителей Mazda CX-9 (TB)

Главный блок реле и предохранителей располагается под капотом автомобиля

Реле

Наименование

Описание

1

Main relay No.1

Главное реле No.1

2

Fuel pump relay

Реле топливного насоса

3

Front blower relay

Реле переднего вентилятора салона

4

Rear window defroster relay

Реле обогрева заднего стекла

5

Starter relay

Реле стартера

6

Back-up light relay

Реле включения фонаря заднего хода

7

A/C relay

Реле кондиционера

8

TNS relay

Реле включения габаритных огней

9

Rear blower relay

Реле заднего вентилятора салона

10

Horn relay

Реле звукового сигнала

11

Headlight relay (HI)

Реле фар дальнего света

12

Main relay No.2

Главное реле No.2

13

Headlight relay (LO)

Реле фар ближнего света

14

Fan relay

Реле вентилятора

15

Front fog light relay

Реле передних противотуманных фар

16

Cooling fan relay No.1

Реле вентилятора радиатора охлаждения No.1

17

Cooling fan relay No.2

Реле вентилятора радиатора охлаждения No.2

18

Front fog light relay

Реле передних противотуманных фар

Предохранители

Описание

Номинальный ток

Защищаемые цепи

1

MAIN

150 A

Все цепи

2

ENGINE

20 A

Система управления двигателем

3

R HEATER

40 A

Подогрев салона

4

P.SEAT R

30 A

Подогрев сидений (RH)

5

HEATER

50 A

Подогрев салона

6

IGKEY2

40 A

Различные цепи

7

FAN1

30 A

Вентилятор системы охлаждения

40 A

8

P.SEAT L

40 A

Подогрев сидений (LH)

9

DEFOG

30 A

Обогрев заднего стекла

10

BTN

50 A

Различные цепи

11

FUEL PUMP

30 A

Топливный насос

12

IGKEY1

30 A

Различные цепи

13

FOG

15 A

Противотуманные фары

14

ABS (SOL)

30 A

ABS

15

D/L

25 A

Центральный замок

16

ROOM

15 A

Свет салона

17

OUTLET CTR

15 A

Центральный разъем аксессуаров

18

OUTLET RR

15 A

Задний разъем аксессуаров

19

AC PWR

15 A

Люк, конвертер

20

S.WARM

15 A

Подогрев сидений

21

A/C MAG

10 A

Муфта кондиционера

22

BOSE

25 A

Аудио система (Bose Sound System-оборудованные модели)

23

FAN2

30 A

Вентилятор системы охлаждения

40 A

24

ABS

50 A

ABS

25

IG COIL

25 A

Система управления двигателем

26

H/L LOW L

15 A

Ближний свет левая сторона

27

H/L LOW R

15 A

Ближний свет правая сторона

28

H/L HIGH

20 A

Дальний свет

29

HAZARD

15 A

Аварийное освещение

30

ENG+B

10 A

PCM

31

HORN

15 A

Звуковой сигнал

32

STOP

7.5 A

Стоп-сигналы

33

EGI INJ

10 A

Система управления двигателем

34

ENG BAR

20 A

Система управления двигателем

35

ENG BAR 2

7.5 A

PCM

Дополнительный блок предохранителей в перчаточном ящике

Описание

Номинальный ток

Защищаемые цепи

1

OUTLET FR

15 A

Передний разъем аксессуаров

2

MIRROR

7.5 A

Управление зеркалами заднего вида

3

―

―

―

4

METER

10 A

Комбинация приборов

5

SAS

7.5 A

ABS, подушки безопасности

6

ENG.IGA

7.5 A

Система управления двигателем

7

STA

7.5 A

Система зажигания

8

―

―

―

9

A/C

7.5 A

Кондиционер

10

R.WIPER

15 A

Стеклоочиститель/омыватель заднего стекла

11

TRAILER

―

―

12

P.LIFT GATE

20 A

Подъемная дверь багажника

13

SUNROOF

15 A

Люк

14

AUDIO

10 A

Аудио

15

M.DEF

10 A

Подогрев зеркал

16

P/W

25 A

Стеклоподъемники (пассажирская сторона)

17

TAIL

10 A

Габаритные огни

18

ILLUMI

10 A

Подсветка приборной панели

19

INJ

7.5 A

Система управления двигателем

20

―

―

―

21

OUTLET CTR

―

―

22

OUTLET RR

―

―

23

WIPER

30 A

Стеклоочиститель/омыватель ветрового стекла

24

P.WIND

30 A

Стеклоподъемники (водительская сторона)

Помощь в компьютерной диагностике можно получить по телефону: +7(495) 001-05-21, задавайте свои вопросы в нашем чате:

Блок предохранителей в салоне до 2009 года

F1 (30A) Очиститель лобового стеклаF2 -F3 (15A) Разъем питания дополнительного оборудованияF4 (15A) Разъем питания дополнительного оборудованияF5 (7,5A) Электропривод зеркал заднего видаF6 -F7 -F8 (7,5A) Обогреватель зеркал заднего вида на дверяхF9 (7,5A) Система управления двигателемF10 (15A)Электропривод стеклоподъемниковF11 (7,5A) Система SRSF12 (15A) Система управления двигателемF13 (10A) Основные цепи зажиганияF14 (5A) Многофункциональный блок управленияF15 -F16 (15A) Распределение питания аккумуляторной батареиF17 -F18 (10A) Подсветка выключателейF19 (20A) Подогреватель сиденийF20 (10A) Система кондиционированияF21 (10A) Очиститель/омыватель заднего стеклаF22 (10A) Задний противотуманный фонарь

Предохранители и реле Mazda CX-7 (ER), 2006 — 2012

Mazda CX-7 является серийной версией концепта MX-Crossport. Производство началось весной 2006 года на заводе в японской Хиросиме. В 2009 году автомобиль пережил рестайлинг. В данном материале мы подробно разберем схемы предохранителей Мазда CX-7 (кузовной индекс ER) 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска.

Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.

В салоне

Находится с водительской стороны, за защитной крышкой.

Для замены предохранителей в монтажном блоке, расположенном в салоне автомобиля, выполните следующее. 1. Потяните крышку блока на себя.

2. . и, преодолевая сопротивление фиксаторов снимите крышку монтажного блока.

Схема элементов в салонном блоке (вариант 1)
№ Описание Ток, А
1 Стеклоподъемники с электрическим приводом 30
2 Дополнительная электрическая розетка в салоне, прикуриватель 15
3 Зеркало с электрическим приводом 7,5
4 Дополнительная электрическая розетка 15
5 Резерв
6 Очиститель и омыватель ветрового стекла 30
7 Обогреватель зеркала 7,5
8 Измеритель расхода воздуха, клапан EGR 7,5
9 Стеклоподъемники с электрическим приводом 15
10 Усовершенствованная система пассивной безопасности, подушки безопасности 7,5
11 Система управления двигателем 15
12 Комбинация приборов 15
13 Подсветка панели приборов 10
14 Аудиосистема, верхнее освещение салона 15
15 Обогреватель сидения 20
15 Задние противотуманные фары
16 Кондиционер 10
16 Охранная сигнализация
17 Обогреватель сидений 20
18 Кондиционер 10
19 Задний стеклоочиститель и омыватель 10
Схема (вариант 2)
№/Ток, А Расшифровка
1 (15 А) Розетка для подключения дополнительного оборудования в салоне, предохранитель прикуривателя (OUTLET1)
2 (15 А) Розетка для подключения дополнительного оборудования в багажном отделении (OUTLET2)
3 (7,5 А) Регулировка зеркал заднего вида — P.MIR
4 (30 А) Стеклоочиститель и омыватель ветрового окна — WIPER
5 (7,5 А) Обогрев стекла двери задка
6 (7,5 А) Датчик массового расхода воздуха, клапан системы рециркуляции отработавших газов (EGR)
7 (15 А) Стеклоподъемники
8 (7,5 А) Подушки безопасности А/В
9 (15 А) Система управления двигателем ENGINE
10 (10 А) Комбинация приборов
11 (5 А) Охранная сигнализация
12 (15 А) Освещение салона ROOM
13 Резерв
14 (10 А) Освещение панели приборов ILLUMI
15 (20 А) Подогрев сидений SEAT
16 (10 А) Кондиционер А/С
17 (10 А) Очиститель и омыватель стекла двери задка
18 (10 А) Задний противотуманный фонарь
За прикуриватель в данном исполнении отвечает предохранитель №1 на 15 А.
Основной блок №1

Для получения доступа к блоку №1 необходимо поднять пластиковую крышку.

Схема (Вариант 1)
№/Ток, А Описание
Предохранители
1 (10 А) Указатели поворота и сигнализация
2 (25 А) Система управления двигателем
3 (20 А) Звуковые сигналы
4 (10 А) Стоп-сигналы
5 (20 A) Стеклоподъемники
6 (15 А) Датчик массового расхода воздуха, клапан системы рециркуляции отработавших газов
7 (10 A) Система управления двигателем
8 (7.5 A) Электронный блок управления двигателем
9 (15 A) Омыватель фар
10 (15 A) Дальний свет
11 (20 A) Датчик положения педали управления дроссельной заслонкой
12 (10 А) Кондиционер A/C
13 (15 А) Габаритные огни TNS, фонари освещения номерного знака
14 (15 А) Ближний свет (левая блок-фара)
15 (15 А) Ближний свет (правая блок-фара)
16 (30 А) Обогрев стекла двери задка
17 (20 А) Противотуманные фары
18 (30 А) Предохранитель бензонасоса FUEL
19 (30 А) Стеклоподъемники
20 (20 А) Центральный замок
21 (30 А) Система управления двигателем
22 (30 А) Аудиосистема
23 (20 А) Люк в крыше
24 (30 А) Форсунки
25 (40 А) Регулировка положения сидений
Реле
R1 Система впрыска (Injector relay)
R2 Реле бензонасоса (Fuel pump relay)
R3 Основной (левый) вентилятор системы охлаждения
R4 Вентилятор воэдухонагнетателя
R5 Дополнительный (правый) вентилятор системы охлаждения
R6 Система пуска
R7 Реле бензонасоса (Fuel pump relay (CIRCUIT))
R8 Главное реле
R9 Система пуска
R10 Свет заднего хода
R11 Головной свет
R12 Педаль управления дроссельной заслонкой
R13 Габаритные огни, фонари освещения номерного знака (TNS relay)
R14 Обогрев стекла двери задка
В монтажном блоке под отдельной крышкой установлены силовые предохранители]
Блок реле №2

Расположение элементов в блоке реле №2.

1 — реле заднего противотуманного фонаря; 2 — реле противотуманных фар; 3 — реле кондиционера; 4 — реле звукового сигнала

3 Чиповка кроссовера – добавим авто динамики

Автомобили Мазда CX-7 оснащаются дизельным (2,2 TD) и бензиновыми (2,5 и 2,3 л) силовыми агрегатами. Их технические характеристики достаточно высоки. Но любителям быстрой и динамичной езды имеющейся у двигателей мощности недостаточно. Им можно посоветовать произвести чип-тюнинг авто Mazda CX-7. Под этой операцией понимают установку специальной программы, которая корректирует работу электронного блока управления.

Теоретически такую процедуру можно выполнить самому. Нужно будет приобрести специальное программное обеспечение (желательно использовать лицензионные продукты), например, загрузчик Сombiloader или Chiploader, K-Line адаптер. После этого разбираетесь с технологией чип-тюнинга двигателя и приступаете к работе. Схематично операция чиповки выглядит следующим образом:

чип-тюнинг Mazda CX-7

  • подключаете к ноутбуку программатор блока управления;
  • отсоединяете аккумулятор авто;
  • демонтируете панели под центральной консолью, находите ЭБУ, аккуратно достаете его из гнезда (вместе с крепежным кронштейном);
  • выполняете прошивку блока;
  • устанавливаете ЭБУ на место;
  • включаете зажигание, калибруете двигатель.

В идеале после удачного чип-тюнинга ваша СХ-7 станет более динамичной, а двигатель будет мощнее. Также чиповка позволяет оптимизировать работу холостого хода машины и отключить функцию контроля выхлопа (его токсичности), улучшить функциональность силового агрегата при его прогреве, уменьшить расход соляры либо бензина

Важно! Неграмотно выполненный чип-тюнинг может стать причиной возникновения проблем с двигателем СХ-7. Если вы не уверены в своих силах, лучше доверьте модернизацию двигателя профессионалам из автосервиса

Engine compartment

There are two boxes under the hood of the Mazda cx 7: (1) the main fuse and relay box and (2) an additional relay box.

Main fuse box

To access the unit, lift the protective cover.


Diagram

Designation 1

1 40A IGN2 – Ignition system
2 40A BLOWER – Fan electric motor
3 60A BTN – Protection of various electrical circuits
4 40A FAN 2 – Radiator fan
5 40A IGN1 – Ignition system
6 40A FAN1 – Radiator fan
7 40A P.SEAT – Electric seat
8 30A INJ – Fuel injection system
9 20А ROOF – Roof hatch
10 30A BOSE – Bose Sound System
11 30A ENGINE – Engine management system
12 20А D.LOCK – Electrically operated locks
13 30A P.WIND – Power windows
14 30A FUEL PUMP – Fuel pump
14 40A IG KEY2 – Ignition system
15 40A ABS1 – ABS
16 20A ABS2 – ABS
17 7.5A DSC – DSC System
18 20А FOG – Fog lights
19 30A DEF – Heated rear window
20 15A TNS – Parking light, license plate light, entrance system light
21 10A A / C – Air Conditioning
22 20A ETC – Accelerator pedal position sensor
23 15A H / LH1 – Headlight range control
24 15А DRL – Daytime running light
25 15A H / L LO RH – Right low beam headlamp
26 15А H / L LO LH – Left low beam headlamp
27 7,5А ENG BAR 2 – РСМ (power distribution module)
28 10A ECM – Engine management system
29 15А ENG BAR 1 – Air flow meter, EGR valve
30 20А RWIND2 – Electrically operated glass lifters
31 10А STOP – Stop lights
32 20А HORN – Sound signal
33 25A ENGB + – PCM (power distribution module)
34 10А HAZARD – Hazard warning lights, direction indicators

Designation 2

1 PCS – Pre-emergency safety system
2 40A BLOWER – Fan electric motor
3 30A FUEL PUMP – Fuel pump
4 40A FAN 2 – Radiator fan
5 40A IG KEY1 – Ignition system
6 40A FAN1 – Radiator fan
7 30A P.SEAT (D) – Electric driver’s seat
8 30A INJ1 – Fuel injection system
9 P.SEAT – Electric Passenger Seat
10 30A BOSE – Audio system
11 30 ENGINE – Engine management system
12 20А D.LOCK – Electrically operated locks
13 30A P.WIND – Electrically operated glass lifters
14 40A IG KEY2 – Ignition system
15 40A ABS1 – ABS
16 20A ABS2 – ABS
17 DSC – Vehicle Stability System
18 20А Н / L / CLEAN / ROOF – Cleaner of headlights
19 30A DEF – Rear defroster
20 15A TNS – Parking light, license plate light, entrance system light
21 10A A / C – Air Conditioning
22 20А TRAILER/TCM – ТСМ
23 15А HEAD HI RH – Right high beam headlamp
24 15А HEAD HI LH – Left high beam headlamp
25 15A HEAD LO RH – Right low beam headlamp
26 15А HEAD LO LH – Left low beam headlamp
27 20A ETC – Accelerator pedal position sensor
28 7,5А ENG BAR 2 – РСМ (power distribution module)
29 10A ECM – Engine management system
30 10A INJ1 – Fuel injection system
31 15А ENG BAR 1 – Air flow meter, EGR valve
32 15А FOG – Fog lights
33 10А STOP – Stop lights
34 20А HORN – Sound signal
35 25A ENGB + – PCM (power distribution module)
36 10А HAZARD – Hazard warning lights, direction indicators

Relay

R4 Heated rear window relay
R5 Lighting lamp circuit control relay
R6 Реле drive-by-wire
R7 Headlight relay
R8 Back-up headlight relay
R9 Fuel pump relay
R10 Starter relay No. 2
R11 Cooling fan relay # 2
R12 Fan relay
R13 Fuel pump speed control relay
R14 Injector relay
R15 Starter relay No. 1
R16 Main relay
R17 Cooling fan relay # 1

Diagram

Assignment

  1. Rear fog lamp relay
  2. Fog lamp relay
  3. Air conditioner relay
  4. Horn relay
  5. Brake light relay

This is where we end, and if you have something to add, we will be glad to comment.

Действия в ЧС. Mazda CX-7. Замена предохранителей Mazda CX-7

Mazda CX-7 кроссовер был произведен в , , , , , и годах , в основном , с бензиновыми двигателями 2,3 и 2,5 литра. За это время модель один раз подверглась рестайлингу. В этой статье мы подробно рассмотрим описание предохранителей и реле Mazda cx7 с коробочными схемами и фото-примерами исполнения

Обратите внимание на предохранитель прикуривателя и омывателя фар

Действия в чрезвычайных ситуациях Ежедневные проверки и определение неисправностей Инструкция по эксплуатации Предостережения и правила техники безопасности при выполнении работ на автомобиле Основные инструменты, измерительные приборы и методы работы с ними Двигатель Система питания Система смазки Система охлаждения Система впуска и выпуска Трансмиссия Приводные валы Ходовая часть Тормозная система Рулевое управление Кузов Система отопления, вентиляции и кондиционирования Пассивная безопасность Электрооборудование Электросхемы Коды неисправностей Толковый словарь Введение ВВЕДЕНИЕ Европейская премьера Mazda СХ-7 состоялась на Парижском международном автосалоне в году. Мастерски соединив яркую индивидуальность спортивных автомобилей с практичностью внедорожников, инженеры Mazda создали автомобиль, который обладает привлекательной внешностью, незаурядной динамикой и высоким уровнем комфорта. Это образец чисто спортивного подхода к созданию автомобиля категории SUV.

Среднеразмерный кроссовер Mazda CX-7 выпускался с по год. В данной статье вы найдете схемы предохранителей Mazda CX-7 , , , , и годов , получите информацию о местонахождении автомобиля.

Блок предохранителей Audi A4 B5

Рассмотрены автомобили Ауди А4 и Ауди А4 авант 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

Расположение предохранителей audi a4  в зависимости от года выпуска может отличаться. Реле находятся на плате центрального распределительного устройства под щитком приборов позади левого кожуха ниши для ног.

  • Расположение блока предохранителей в салоне автомобиля.
  • С левой стороны сбоку панели.
  • 1 — блок предохранителей
  • 2 — пинцет для извлечения предохранителей
  • 4 — кривошип для аварийного управления люком.
Назначение предохранителей Ауди а4
1 5А — Обогрев форсунок стеклоомывателя
2 10А — Указатели поворотов
3 5А — Реле омывателей фар. Освещение: перчаточног о ящика, моторного отделения, кондиционера, АКПП панели приборов
4 5А — Освещение номерного знака
5 10А — Панель приборов, подогрев сидений дисплей АКПП. переклю­чатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни
6 5А — Центральный замок
7 10А — Системе ABS
8 5А — Телефон
9 10А — Обогрев зеркал и дверных замков
10 5А — Корректор фар
11 5А — Круиз-контроль
12 10А — Встроенная диагностика
13 10А — Стоп-сигналы
14 10А — Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке
15 10А — Панель приборов, АКПП , кондиционер, навига­ционная система
16 5А — Система ABS
17 10А — Обогрев дверных замков
18 10А — правый дальний свет
19 10А — Левый дальний свет
20 15А — Правый ближний свет, электрокорректор фар
21 15А — Левый ближний свет, электрокорректор фар
22 5А — Правые габаритные огни
23 5А — Левые габаритные огни
24 25А — Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя
25 30А — вентилятор отопителя, кондиционер
2627 30А — Обогрев заднего Стекла, обогрев зеркал, рециркуляция воздуха
28 15А — Управление двигателем
30 20А — Электропривод люка в крыше
31 15А — Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем
32 20А — Управление двигателем
33 15А — предохранитель прикуривателя audi a4
34 15А — Управление двигателем
35 30А — Электророзетка для прицепа
36 15А — Телефон, радио
38 15А — Освещение багажника, центральный замок
39 15А — Аварийное освещение
40 25А — Клаксон
41 25А — Система ABS (гидромодулвтор/насос]42
42 40А — Вентилятор
43 5А — S-контакт [центральный замок, радио, навигационная система)
44 30А — Подогрев сидений

Расположение реле Ауди А4.

У автомобилем с обширным оснащением позади основной платы расположена дополнительная плата реле.

Центральное распределительное устройство — B. Реле обозначены черным цветом.

1 Разгрузочное реле для контакта X
2 Реле звукового сигнала
3 Реле системы очистки рассеивателей фар
4 Реле автоматической коробки пере­дач (блокировка стартера и огни заднего хода] или соответственно перемычка для ступенчатой короб­ки передач
5 Реле прерывистого режима работы системы очистки и смывания
6 Реле топливного насоса или соот­ветственно свечей накаливания

Основная плата реле -A-.

3 Реле электромагнитной муфты (система кондиционирования]
4 Блок управления сигнализаторами
5 Блок управления сигнализаторами
7 —
8 Реле фар дневного света
9 Реле фар света
10 Реле противотуманных фар
11 Блок управления для зеркала с функцией откидывания
12 Блок управления для зеркала с функцией откидывания
13 —
14 Предохранитель для специальной сигнальной системы
15 —
16 Предохранитель для специальной сигнальной системы
17 Предохранитель для таксометра
18 Предохранитель гидравлического насоса системы Предохранитель передатчика
  1. Дополнительная плата реле Audi A4.
  2. Расшифровка.
1 Репе задних противотуманных огней
2 Реле режима работы вентилятора на максимальной скорости
3 Реле режима работы вентилятора на первой ступени
4 Реле блока управления стекло­подъемником
5-15 —
16 Предохранитель механизма пере­становки сиденья
17 —
18 Предохранитель гидравлического насоса системы (ABS)
19 Предохранитель вентилятора радиа­тора
20 —
21 Реле обмотки переключения вен­тилятора радиатора
22 Реле задних стеклоподъемников
23 Реле передних стеклоподъемников
24 Реле системы центрального запи­рания и противоугонной системы

Плата реле блока электроники в моторном отсеке.

1 Реле системы обогрева кислород­ного датчикаРеле I свечей накаливания — ох­лаждающей жидкости
2 Реле II свечей накаливания — ох­лаждающей жидкости
3 Реле системы прямого впрыски­вания дизельного двигателя
4-5 —
6 Предохранитель электрооборудова­ния двигателя
7 Предохранитель I свечей накалива­ния — охлаждающей жидкости
8 Предохранитель II свечей накалива­ния — охлаждающей жидкости
9 Предохранитель свечей накалива­ния

Схема размещения предохранителей на Мазде сх 7

Мазда 3 2007. Прикуриватель. Прочитайте описание!!!

Полная инструкция по снятию и ремонту фар без снятия бампера MAZDA CX 7

Как поменять батарейку в ключе мазда CX-5, CX-7, CX-9, 3, 6, mazda 3, mazda 6

https://youtube.com/watch?v=iHTgjZ2cfAE

Экономим на сервисе (Mazda 3) часть 6

Как заменить термостат на МАЗДА 6 2002 2007

Подключение видеорегистратора в автомобиле через Power Magic

Диагностика и ремонт блока комфорта (bcm) мазда аксела 3 2009 год

https://youtube.com/watch?v=AklpTePclgY

Как читать схему проводки автомобиля

https://youtube.com/watch?v=RUl65pclHjA

Мазда 3 (2003-2009) — Не открывается багажник

Экономим на сервисе (Mazda 3) часть 19

Также смотрите:

  • Опель в бак не идет бензин
  • Ниссан дуалис двигатель mr20 подтянуть цепь грм
  • Opel astra h ошибки бортового компьютера
  • Коды ошибок на БМВ Х5 Е53 2002 года
  • Suzuki gsx r600 2002 запчасти
  • Honda ultra ltd 5w30 синтетика
  • Хонда cr v 1998 масса
  • Размер дисков на Мерседес С220
  • Снять ручку передач Хендай Солярис видео
  • Что стоит в ГРМ на Хонда СРВ
  • Замена форсунок на Хендай санта фе классик дизель
  • Hyundai grand santa fe аксессуары
  • Автоматическая коробка передач Mazda demio
  • Фольксваген тигуан какое масло доливать
  • Замена масла в коробке передач Опель аскона

Типы и виды предохранителей mazda CX-7

втомобильные предохранители классифицируются по материалу легкоплавкой вставки на:

— свинцовые;
— оловянные;
— сплавные (олово + свинец);
— алюминиевые.
Их важной характеристикой является время срабатывания. Чем быстрее произойдет расплавление вставки, тем более надежно будет защищена схема при коротком замыкании на предмет перегрева проводников, возможного воспламенения

Для этого вставки изготавливают из металлов и сплавов с более низкой температурой плавления (перехода из твердого в жидкое агрегатное состояние). В некоторых типах для ускорения срабатывания применяют подпружинивание (типы FJ).

В автомобиле применяются предохранители различных типоразмеров.
Наибольшее применение в системах автомобилей получили предохранители типов:

— MAXI FX – силовые предохранители в подкапотном блоке;
— FTX NORM – предохранители в подкапотном и салонном блоках;
— FNL VINI – в подкапотном и салонном блоке предохранителей;
— FJ10 – в подкапотном блоке силовых предохранителей.
— В зависимости от номинала предохранителя, обычно указанного на его корпусе, применяется дополнительная цветовая маркировка, точнее, основной цвет его корпуса.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Замена предохранителя Мазда 6 GJ

Поверните выключатель зажигания в положение «OFF» Выключеновыключите все потребители электроэнергии. На их верхних на картинке выводах подписаны как коллекторы — «С» присутствует высокий уровень 11В с копейками. При включении габаритов или ближнего переключателем высокий уровень стабильно сменяется низким. Соответственно, можно понять, кто из них за что отвечает.

Можно, к примеру, оставить только ближний, габариты при включении зажигания загораться не. В этом случае убираем только транзистор, который отвечает за габариты.

Прежде чем лезть в плату с паяльником, берём контрольную лампу обычная W5W из габаритов, к одному контакту колодки которой припаяна иголка, а к другому — длинный провод с крокодильчикомвешаем крокодил на кронштейн рулевой колонки, а иголкой тыкаем в коллектор транзистора. Срабатывает соответствующее реле, и включается либо ближний, либо мазда сх 7 предохранитель ближнего света. Если ткнём не туда — просто загорится лампочка, без мазда сх 7 предохранитель ближнего света в виде выгорания предохранителей.

Ровно тоже самое делает и блок. Пусть он себе продолжает думать, что он по прежнему чем то управляет :.

Убедившись, что это то, что искали выпаиваем транзисторы нафиг. Будет работать только подрулевой переключатель света. Для чего всё это затевалось: Всё таки это идиотизм: жечь дорогие ксеноновые лампы круглые сутки, к тому же линзованный ближний нифига не видно днём издалека.

Освещение более яркое6.

Похожие записи:

  1. Как снять сиденье форд фокус 3
  2. Fiat albea, обзор, модификации, характеристики
  3. Какое масло заливать в двигатель киа пиканто
  4. Обновленный nissan juke
0
Понравилась статья? Поделиться с друзьями:
Hyundai-partner

Похожие записи:

  1. Как снять сиденье форд фокус 3
  2. Fiat albea, обзор, модификации, характеристики
  3. Какое масло заливать в двигатель киа пиканто
  4. Обновленный nissan juke
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Этот сайт использует cookie для хранения данных. Продолжая использовать сайт, Вы даете свое согласие на работу с этими файлами и принимаете условия пользовательского соглашения.
