Предохранители и реле mazda demio (dw, 1996 — 2002)

Блок предохранителей под капотом

Установлен в левой части моторного отсека, рядом с аккумулятором.

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Вариант 2

p, blockquote 16,0,0,0,0 —>

Обозначение

p, blockquote 17,0,0,0,0 —>

• ABS — АБС
• HEAD — Фары
• INJ — Система впрыска топлива
• MAIN — Главный предохранитель
• IG KEY — Прикуриватель, двигатель, комбинация приборов, задний стеклоочиститель, обогрев заднего стекла, передний стеклоочиститель, люк, электро стеклоподъемники, кондиционер
• BTN — Освещение салона, центральный замок, стоп-сигналы, габаритные огни
• HEATER — Обогреватель

Отельные реле устанавливаются вне выше представленных блоков, например:

p, blockquote 18,0,0,1,0 —>

• 13 — реле кондиционера и вентилятора конденсатора кондиционера
• 14 — реле вентилятора отопителя.

p, blockquote 19,0,0,0,0 —>

Реле стеклоочистителя в самой ручке. Остальные в салоне под панелью.

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Боле подробно про расположение реле смотрите в данном видео.

p, blockquote 22,0,0,0,0 —>

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —> p, blockquote 25,0,0,0,1 —>

На этом всё. Есть чем дополнить материал? Мы будем рады Ваши комментариям.

Источник статьи: http://vsepredohraniteli.ru/mazda/demio-dw.html

Поиск и замена предохранителей Мазда Демио

Схема предохранителей Мазда Демио является важным компонентом автомобильной системы и отвечает за безопасность водителя и пассажиров. Если вы столкнулись с проблемой связанной с работой любой электрической системы автомобиля, первым местом, которое нужно проверить — это предохранительные блоки.

Для поиска и замены предохранителя перейдите к салону вашего автомобиля и найдите блок расположенный под рулем слева. В дополнение к этому, другой блок предохранителей расположен в моторном отделении, который содержит детализованную информацию о том, как работают все электрические системы автомобиля. В некоторых моделях Мазда Демио, предохранители могут быть расположены в других местах.

При замене предохранителя, важно учесть деление и номеровку на каждом из них, чтобы правильно определить ток необходимый для поддержания работы нужного компонента. Сломанный предохранитель можно легко вытащить из блока находящегося под рулем, для этого достаточно использовать легкое давление

Для установки нового предохранителя, подсоедините провода к соответствующем узлу и проделайте все эти операции в обратном порядке.

• Никогда не заменяйте предохранитель с неоднозначным количеством ампер.
• Убедитесь, что новый предохранитель предназначен для использования в той же системе что и заменяемый.
• Заменяйте поврежденные предохранители только на новые.
• Не забудьте вытащить ключ из замка зажигания, прежде чем менять предохранитель.
• И самое главное, если вы не уверены в своих способностях и не имеете достаточного опыта в работе с автомобильной электрикой, обратитесь к квалифицированному специалисту.

Блок под капотом

Находится в левой части подкапотного пространства.

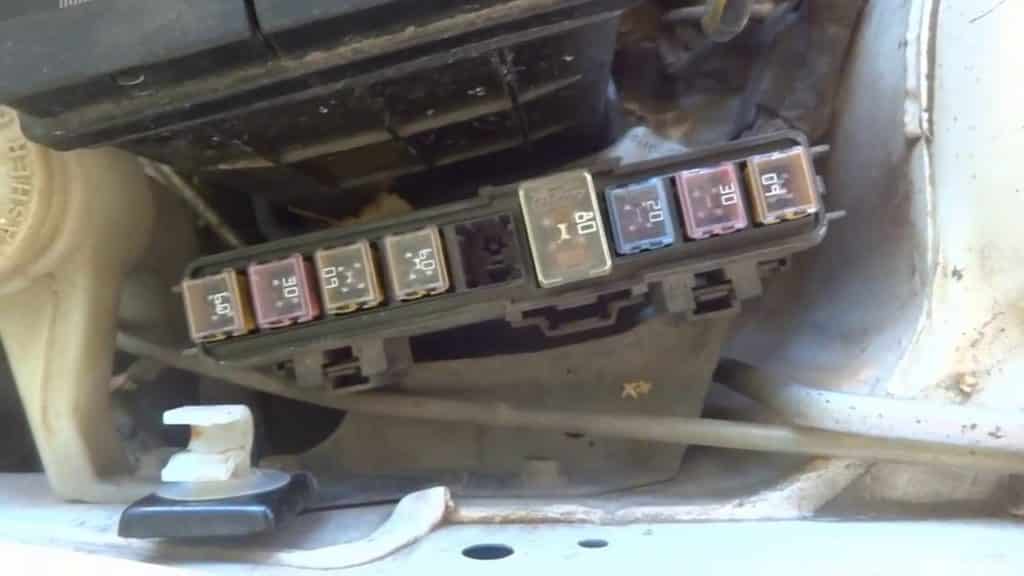

Фото – пример исполнения

Схема с крышки блока

Схема

Обозначение предохранителей

1	100А MAIN – Главный предохранитель
2	30А FAN – Электродвигатель вентилятора конденсатора
3	60А IG KEY1 – Предохранитель для различных цепей
4	40А HEATER – Отопитель
5	15А FUEL PUMP – Топливный насос
6	30А DEFOG – Обогреватель стекла задней двери
7	10А EGI COMP1 – Система управления двигателем
8	15А STOP – Стоп-сигналы и звуковой сигнал
9	15А HAZARD – Аварийная сигнализация
10	30А IG KEY2 – Предохранитель для различных цепей
11	15А ETV – Электрический привод дроссельной заслонки (Mazda Verisa, Mazda Demio с 2005 г.)
12	25А BTN – Предохранитель для различных цепей
13	30А ABS-P – Анти блокировочная система тормозов (АБС)
14	20А ABS-V – Анти блокировочная система тормозов (АБС)
15	15А FOG – Противотуманные фары
16	20А P.WIND – Электропривод стело подъемника
17	30А DOOR LOCK – Центральный замок
18	15А EGI INJ – Система управления двигателем
19	15А EGI COMP2 – Система управления двигателем
20	10А HEAD L HI – Дальний свет (левая фара)
21	10А HEAD R HI – Дальний свет (правая фара)
22	10А HEAD LLO HLGN – Ближний свет (левая фара)
22	20А HEAD LLO HID – Ближний свет (левая фара)
23	10А HEAD RLO HLGN – Ближний свет (правая фара)
23	20А HEAD RLO HID – Ближний свет (правая фара)

Назначение реле

• R1 Реле №1 вентилятора системы охлаждения
• R2 Реле кондиционера
• R3 Реле электродвигателя вентилятора отопителя
• R4 Реле обогревателя заднего стекла
• R5 Реле стартера
• R6 Реле топливного насоса
• R7 Реле ближнего света фар
• R8 Реле дальнего света фар
• R9 Главное реле
• R10 Реле №2 вентилятора системы охлаждения

На этом мы закачиваем данный материал. Помог ли он вам? Если остались вопросы – задавайте их в комментарии.

Mazda 2 de (3 поколение) выпускалась в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016 году. За это время модель пошла рестайлинг. В данной публикации мы покажем расположения всех электронных блоков управления, подробно остановимся на блоках с реле и предохранителями Мазда 2 de. Предоставим их схемы с расшифровкой элементов и фото примеры исполнения. Выделим предохранитель пркуривателя.

1997 Mazda Demio (DW) 1,3 16 В (63 л.с.)

Какой тип кузова? Хэтчбек, 5 дверей, 5 мест Как быстро автомобиль? 151 км / ч | 93,83 миль в час 0-100 км / ч: 14 с 0-60 миль в час: 13,3 с Сколько энергии? 63 л.с., 103 Нм 75,97 фунтов-фут. Какой объем двигателя? 1,3 л 1323 см 3 80,73 куб. в. Сколько цилиндров? 4, Inline Что такое трансмиссия? Передний привод ДВС приводит в движение передние колеса автомобиля Как долго этот автомобиль? 3815 мм 150.2 дюйма. Насколько широк автомобиль? 1670 мм 65,75 дюйма. Сколько весит бордюр? 960 кг 2116,44 фунтов. Что такое вес брутто? 1450 кг 3196,7 фунтов. Сколько места в багажнике (загрузочном)? 330 – 1298 л 11,65 – 45,84 куб. футов Сколько передач? 5 Какой тип коробки передач? механическая коробка передач .

Как заменить предохранитель на Mazda Demio

Замена предохранителя на Mazda Demio может быть необходимой в случае перегорания или повреждения существующего

Важно знать, что предохранители имеют различную мощность, поэтому перед заменой нужно убедиться, что новый предохранитель соответствует мощности заменяемого

Чтобы заменить предохранитель на Mazda Demio, необходимо выполнить следующие шаги:

1. Найти расположение блока предохранителей. Он обычно находится под приборной панелью слева от водительского кресла.
2. Открыть крышку предохранителей. Для этого нужно нажать на защелку или повернуть ручку, если она есть.
3. Найти перегоревший или поврежденный предохранитель. Обычно на нем нанесен номер мощности.
4

Осторожно вытащить поврежденный предохранитель из пластикового держателя. Если предохранитель не выходит, можно использовать пинцет или другой инструмент для извлечения.
5

Установить вместо поврежденного новый предохранитель, соответствующий по мощности.
6. Закрыть крышку предохранителей. Убедиться, что крышка защелкнулась, иначе предохранители будут подвергаться воздействию влаги и грязи.

После замены предохранителя нужно проверить, работают ли электрические приборы в автомобиле. Если все работает, то замена предохранителя была выполнена успешно.

Описание электрооборудования

Специфика работы, набор электрооборудования (Мазда Демио, электрическая схема) принципиально не отличается от похожих моделей, потому что здесь тоже присутствуют функциональные устройства:

• предохранитель;
• управление агрегатом;
• аварийная сигнализация;
• центральный замок;
• электроприводы;
• антиблокировочная система тормозов.

Каждый элемент по отдельности выполняет определенную функцию.

Электросхемы (Мазда Демио электрическая схема), отдельные блоки используются для работы агрегатов, деталей. Они обеспечивают работоспособность ключевых, второстепенных узлов.

Схема блока предохранителей Mazda Demio dw3w/dw5w (Mazda 121) и реле с назначением

Mazda Demio DW (1 -е поколение) было произведено в 1996, 1997, 1998, 1999, 2000, 2001, 2002 и 2003 годах с маркировкой тела DW 3 W и DW 5 W и DW 5 W. За это время Demio dw подвергся рестайлингу. Эта модель поставлялась по всему миру, она также известна как Mazda 121 . В этой статье вы найдете описание предохранителей и реле Мазда Демио dw3w и dw5w со схемами блоков и их расположением

Обратите внимание на предохранитель, отвечающий за прикуриватель

Пассажир.

Legend

Diagram

Description

A	40A HEATER – Heater blower motor
AT*	30A FAN – Cooling fan
AT**	15А P.WIND — Стеклоподъемники
B*	15А HAZARD — Сигнализация
C**	15А CIGAR — Розетки для подключения доп.устройств (прикуриватель) , часы, радиосвязь, управление зеркалом
D*	20A Дефрог — нагретое заднее стекло
E*	10A M.DEF — Mirrors
E ** refers
E **. — Размеры, номера освещения, парковочные светильники, освещение кластера приборов
F	40A ABS — ABS
G *	15A Sun Roof — Luke
G **ло
g **ло
G **. шайбы
H*	15A A / C – Air Conditioning
H**	20А DEFOG – Heated rear window
I *	20А WIPER – Wipers and washers
I * *	15А SUN ROOF – Luke
J	30А P.WIND – Power glass front doors
K	30А P.WIND – Power rear door glass
L	10А R. WIP – Стеклоочиститель и омыватель стекла задней двери
M	15A -метр — индикаторы, реверсирование огней, индикаторы направления
N	15A Инженер — Система управления двигателями
O*
O*
O*
o*
o*
o* .
O**	30A FAN — Вентилятор охлаждения
R*	10A ILLUMI 1 — Размеры, подсветка номера, габаритные огни приборов кластерное освещение
P **	15A Опасность — тревога
Q*	10A Illumi 2 — Размеры, освещение, парковка, приборы. Air Conditioning
R	20А AD FAN – Additional air conditioner fan
S	20A TAIL – Dimensions, ILLUMI fuse, front fog lights
T	20А D.LOCK – Central locking
U	10A STOP – Luggage compartment lighting, brake lights, sound signal
V	10A ROOM – Interior lighting, speakers, EGIC / U, luggage compartment lighting

* – Cars с левым рулем

** – Автомобили с правым рулем

Тип 2

Обозначение

• ABS — ABS
• HEAD — Furights
• ENG — Система топливного впрыска
• Main — Main Fuse
• IG Key — Cigarette, Contain Contain Contive, машиностроитель, машиностроитель, институт, машиностроитель, институт, машиностроитель.

Схема предохранителей, Электросхема, Монтажный блок

Блок реле в моторном отсеке.

Вид сверху. Предохранители пронумерованы.

Расшифровка:

1. Главное реле системы впрыска2. Реле электромагнитной муфты компрессора кондиционера3. Реле звукового сигнала4. Реле №1 электродвигателя вентилятора5. Реле №2 электродвигателя вентилятора6. Реле стартера7. Разъем для подключения доп.оборудования (15А)8. H-LP RH/H-LP LO RH Фары (галоген/ксенон) (10А или 15А)9. H-LP LH/H-LP LO LH Фары (галоген/ксенон) (10А или 15А)10. ST (30А)Система запуска

11. AM2 (15А)Система запуска и зажигания

12. Horn (15А)Звуковой сигнал

13. EFI (15А)Система управления двигателемСистема электронного управления АКПП (до 08.2002)Система иммобилайзера (с 08.2002)

14. Dome (15А)Центральный замокСистема предупреждения об оставленном в замке зажигания ключа и невыключенном освещенииКомбинация приборовАудиосистемаЧасыФары (галоген)Лампы освещения салонаСистема заднего обзора (модели 2WD с 08.2003)

15. ABS No.1 (40А)Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003)16. RDI (30А)Электропривод вентиляторов17. Реле разъема для подключения дополнительного оборудования.

Задняя крышка блока реле.

Монтажный блок под панелью приборовРасположение

Вид сверху. Предохранители пронумерованы.

1. Реле отопителя.2. Главное силовое реле.3. Реле-прерыватель указателей поворота.4. Реле топливного насоса.5. AM1 (50A)Описания не нашел, но думаю это Системы зажигания и запуска.6. Power (30А)Электропривод стеклоподъемников, люка.7. Heather (40А)Кондиционер с ручным, автоматическим управлением

8. Gauge (10А) Система зарядки (модели выпуска до 08.2002).Система управления двигателем.Система электронного управления АКПП.Антиблокировочная система тормозов.Индикаторы АКПП.Электропривод стеклоподъемников.Центральный замок.Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении.Система предупреждения о непристегнутом ремне.Электропривод люка.Комбинация приборов.Часы.Указатели поворота и аварийка.Фонари заднего хода.Кондиционер с ручным, автоматическим управлением.Подушки безопасности (модели выпуска с 08.2002).Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003).

9. Def (20А)Обогреватель заднего стекла.10. Door (25А)Центральный замок.

11. Tail (7.5A)Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении.Комбинация приборов.Часы.Фары (галогеновые).Габариты и подсветка.Задние противотуманные фонари.Противотуманные фары (до 08.2002).Кондиционер с ручным управлением (до 08.2002).Фары (ксенон).12. Wiper (20A)Очиститель и омыватель лобового и заднего стекол.

13. Electronic B (7.5A)Система управления двигателем.Система электронного управления АКПП.Задние противотуманные фонари.Кондиционер с ручным управлением (до 08.2002).Система иммобилайзера (с 08.2002).Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003).Система заднего обзора (модели 2WD с 08.2003).

14. Fog (15A)Противотуманные фары.15. Accessory (15A)Электропривод зеркал.Аудиосистема.Прикуриватель.Разъем для подключения доп.оборудования.Система заднего обзора (модели 2WD с 08.2003).

16. Electronic Ig (7.5A)Электропривод вентиляторов (до 08.2002).Антиблокировочная система.Лампы освещения салона.Кондиционер с ручным и автоматическим управлением.Электропривод вентиляторов (с 08.2002).Обогреватель заднего стекла (с 08.2002).Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003).Система заднего обзора (модели 2WD с 08.2003).

17. Haz (10A)Указатели поворота и аварийка.18. A/C (7.5A)Кондиционер с ручным и автоматическим управлением.19. Invertor (15A)Разъем для подключения доп.оборудования.

20. Stop (10A)Система управления двигателем.Система электронного управления АКПП.Антиблокировочная система тормозов.Стоп-сигналы.Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003)
