Peugeot partner предохранителе и реле

Схема блоков предохранителей и реле на Пежо Партнере 1-го и 2-го поколений

На Пежо Партнере 1-го и 2-го поколений используются ножевые предохранители формата мини и макси. Они состоят из плавкого элемента в полупрозрачном пластиковом корпусе и 2 контактов.

Схемы с условными обозначениями можно найти на обратной стороне крышки монтажного бокса.

В моторном отделении

На главной плате моторного отделения установлены предохранители, подсоединенные к следующим устройствам:

• крыльчатке кондиционера;
• фонарю заднего хода;
• бензонасосу;
• омывателю ветрового стекла;
• звуковому сигналу;
• лампам ближнего и дальнего света;
• АБС;
• ЕСП;
• переднему дворнику;
• реле вентилятора охлаждения;
• противотуманным фарам;
• воздушному расходомеру;
• датчику воды в топливе;
• обмотке стартера;
• насосу рекуперации;
• омывателю фар;
• концевому выключателю педали сцепления;
• бортовому компьютеру, управляющему двигателем;
• инжектору;
• датчикам кислорода;
• интеллектуальному сервисному модулю;
• подогревателю топлива и т.д.

Схема блока под капотом машины.

На этой же плате установлены релейные переключатели, обеспечивающие правильный порядок пуска таких электроприборов:

• клаксона;
• стеклоомывателей;
• регулятора скорости стеклоочистителей;
• стартера;
• вентилятора климатического оборудования;
• распределителя питания.

На АКБ

На клемме аккумуляторной батареи размещаются плавкие вставки, подключенные к потребителям высокой мощности:

• БУ предварительного пост-подогрева;
• блокировке защиты;
• электрическому усилителю рулевого управления и др.

Схема и блок на крышке АКБ.

В салоне авто

Салонный модуль содержит предохранители, обеспечивающие защиту следующему электрооборудованию:

• стоп-сигналам;
• подушкам безопасности;
• электрическим стеклоподъемникам;
• обогреву заднего стекла;
• корректору фар;
• прикуривателю;
• диагностическому разъему;
• антиобледенителю наружных зеркал;
• датчику дождя и света;
• катушке замка зажигания;
• парковочному ассистенту;
• магнитоле;
• CD-чейнджеру;
• кондиционеру или печке;
• электровентилятору Modutop;
• охранной сигнализации;
• плафону в салоне;
• приводу сдвижного люка;
• индивидуальному освещению;
• подсветке панели приборов и т.д.

Схема блока в салоне авто первого поколения.

Рядом находятся реле, подающие напряжение к таким электроприборам:

• обогреву стекол;
• блокировке дверей;
• модулю запуска компьютера;
• заднему стеклоочистителю;
• разъему для аксессуаров.

На вспомогательной плате находятся вставки, подсоединенные к следующим устройствам:

• розетке для холодильной установки;
• обогреву сидений;
• складным зеркалам.

Где Находиться Реле (Реостат) Системы Отопления

Я ужас летящий на крыльях ночи!

• Имя Денис
• Город Санкт-Петербург
• Автомобиль Peugeot 607 Restyling
• Подробнее 607 2006 2.2 158Hp ML6C C5 X7 2008 2.0 143Hp ML5T
• Мечтает о Peugeot 407 Coupe

• Имя Алексей
• Город Миллерово
• Автомобиль Peugeot Partner
• Подробнее 1,4 л, 75 л.с., 2007г

• Имя Вячеслав
• Город Орск
• Автомобиль Peugeot Partner Tepee

• Имя Андрей
• Город Москва
• Автомобиль Peugeot 206 5d
• Подробнее Peugeot 206 Хб 5д, 1.4i, мкпп, красный металлик )

Прикрепленные файлы

• Имя Александр
• Город Псков
• Автомобиль Peugeot Partner
• Мечтает о Peugeot 4007

• Имя Sergey
• Город Моего города нет в списке
• Автомобиль Peugeot 308 SW

• Имя Андрей
• Город Москва
• Автомобиль Peugeot 206 5d
• Подробнее Peugeot 206 Хб 5д, 1.4i, мкпп, красный металлик )

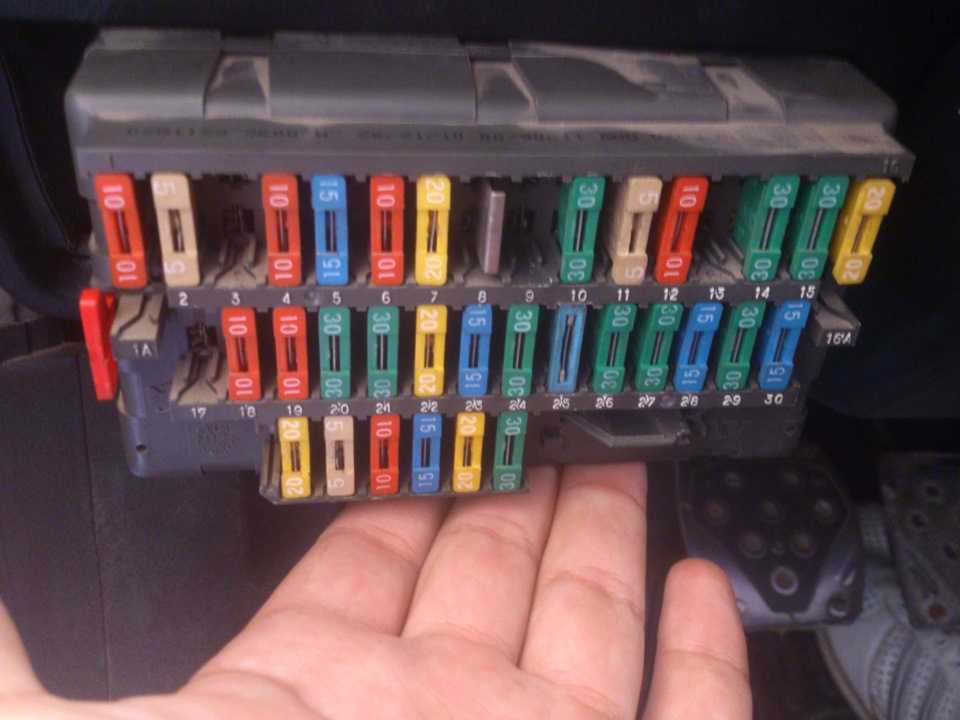

Наглядное пособие, это 206-ой, но фишки одинаковые.

• Имя Александр
• Город Псков
• Автомобиль Peugeot Partner
• Мечтает о Peugeot 4007

• Имя Олег
• Город Москва
• Автомобиль Peugeot Partner

• Имя Александр
• Город Псков
• Автомобиль Peugeot Partner
• Мечтает о Peugeot 4007

• Имя Алексей
• Город Миллерово
• Автомобиль Peugeot Partner
• Подробнее 1,4 л, 75 л.с., 2007г

• Имя Роман
• Город Кострома
• Автомобиль Peugeot Partner

Вынимал из салона (2008г.в). Без проблем, но система без салонного фильтра. С фильтром, возможно, сложнее. Причина та-же – терморезистор. Вместо него втетерил проволочину.

Это – не “пред” как таковой. Этот терморезистор предохраняет “спиральки”, а не электроцепь. Так что пожар, скорее всего, не грозит. Ну, а если сгорят спиральки, то будем колхозить вместо них подходящие, если ценник на вариатор окажется запредельным.

• Имя Валерий
• Город Киев
• Автомобиль не Peugeot

• Город Моего города нет в списке
• Автомобиль Peugeot Partner

Добрый день! На днях обнаружил, что перестал работать вентилятор отопления в положении 1, 2, 3, функционирует только в 4 (я так понимаю прямое подключение к АКБ). Предохранители и сам переключатель в норме. Думаю, что вышло из строя реле на системе отопления. Если кто-то сталкивался с такого рода проблемой – подскажите где его найти и как к нему добраться не уродуя автомобиль?! Частично центральную часть панели приборов разобрал, но местоположение определить не смог.

• Ситроен с5 вентилятор радиатора схема включения

• На рено меган 2 при езде на ямах срабатывает штатная сигнализация

• Установка птф ситроен берлинго

• Пежо 406 датчик давления масла замена

• Рено сандеро при резком нажатии на газ захлебывается причина неисправности

Схема предохранителей Peugeot Partner 2008-2018

Предохранитель прикуривателя (розетки) в Peugeot Partner Это предохранитель №9 в блоке предохранителей панели приборов.

Оглавление

Расположение блока предохранителей

Блоки предохранителей расположены: – в нижней части облицовки с левой стороны, за крышкой (с правой стороны на руле); – под капотом (возле аккумулятора).

Моторного отсека

Если на вашем автомобиле установлен дополнительный блок предохранителей для буксировки, фаркоп и соединения для кузовных модификаций и платформ с кабиной. Он расположен справа за грузовой перегородкой.

Схемы блока предохранителей

2008, 2009, 2010, 2011, 2012, 2013

Блок предохранителей на приборной панели

Назначение предохранителей в блоке предохранителей приборной панели (2008-2013 гг.)

№	Амперы	Распределение
1	15	Задний стеклоочиститель
2	—	Запасной
3	5	Подушки безопасности
4	10	Кондиционер, диагностический разъем, управление зеркалами, дальний свет
5	30	Электрические окна
6	30	Замки
7	5	Задний плафон, передний фонарь для чтения карт, потолочная консоль
8	20	Аудиоаппаратура, CD-чейнджер, дисплей, датчик давления в шинах, сигнализация и сирена
9	30	Спереди и сзади розетка 12В
10	15	Центральная колонна
11	15	Слаботочный выключатель зажигания
12	15	Датчик дождя и солнечного света, подушка безопасности
13	5	Приборная доска
14	15	Датчики парковки, цифровое управление кондиционером, комплект громкой связи
15	30	Замки
16	—	Запасной
17	40	Обогрев заднего стекла/зеркал

Назначение предохранителей в салоне (2008-2013 гг.)

№	Амперы	Распределение
1	—	Запасной
2	20	Сиденья с подогревом
3	—	Запасной
4	15	Реле складывания зеркал
5	15	Реле розетки холодильного оборудования

Предохранители для буксировки/фаркопа/кузовостроения/кабин с платформой

Назначение предохранителей кабины платформы (2008-2013 гг.)

№	Амперы	Распределение
1	15	Запасной
2	15	Зажигание, реле работы генератора
3	15	Питание прицепа 12В
4	15	Постоянный запас модификаторов
5	40	Аварийная сигнализация

Моторного отсека

Назначение предохранителей в моторном отсеке (2008-2013 гг.)

№	Амперы	Распределение
1	20	Управление двигателем
2	15	Horn
3	10	Насос омывателя переднего и заднего стекол
4	20	Насос омывателя фар
5	15	Компоненты двигателя
6	10	Датчик угла поворота рулевого колеса, ESP
7	10	Выключатель тормоза, выключатель сцепления
8	25	Стартер
9	10	Электродвигатель фар, блок управления парком
10	30	Компоненты двигателя
11	40	Запасной
12	30	Дворники
13	40	Встроенный системный интерфейс
14	30	Pump
15	10	Правая фара дальнего света
16	10	Левая фара дальнего света
17	15	Правая фара ближнего света
18	15	Левая фара ближнего света

Блок предохранителей на приборной панели

Назначение предохранителей в блоке предохранителей приборной панели (2014-2017 гг.)

№	Амперы	Распределение
1	15	Задний стеклоочиститель
2	30	Центральный замок
3	5	Подушки безопасности
4	10	Кондиционер, диагностический разъем, управление зеркалами, дальний свет
5	30	Электрические окна
6	30	Замки
7	5	Задний плафон, передний фонарь для чтения карт, потолочная консоль
8	20	Аудиоаппаратура, экран, датчик низкого давления в шинах, сигнализация и сирена
9	30	Спереди и сзади розетка 12В
10	15	Центральная колонна
11	15	Слаботочный выключатель зажигания
12	15	Датчик дождя и солнечного света, подушка безопасности
13	5	Приборная доска
14	15	Датчики парковки, цифровое управление кондиционером, комплект громкой связи
15	30	Замки
16	—	Запасной
17	40	Обогрев заднего стекла/зеркал

Назначение предохранителей в салоне (2014-2017 гг.)

№	Амперы	Распределение
1	—	Запасной
2	20	Сиденья с подогревом
3	—	Запасной
4	15	Реле складывания зеркал
5	15	Реле розетки холодильного оборудования

Предохранители для буксировки/фаркопа/кузовостроения/кабин с платформой

Назначение предохранителей кабины платформы (2014-2017 гг.)

№	Амперы	Распределение
1	15	Запасной
2	15	Зажигание, реле работы генератора
3	15	Питание прицепа 12В
4	15	Постоянный запас модификаторов
5	40	Аварийная сигнализация

Моторного отсека

Назначение предохранителей в моторном отсеке (2014-2017 гг.)

№	Амперы	Распределение
1	20	Управление двигателем
2	15	Horn
3	10	Насос омывателя переднего и заднего стекол
4	20	Насос омывателя фар или светодиод
5	15	Компоненты двигателя
6	10	Датчик угла поворота рулевого колеса, DSC
7	10	Выключатель тормоза, выключатель сцепления
8	25	Пусковой двигатель
9	10	Электродвигатель фар, блок управления парком
10	30	Компоненты двигателя
11	40	Запасной
12	30	Дворники
13	40	Встроенный системный интерфейс
14	30	Pump
15	10	Правая фара дальнего света
16	10	Левая фара дальнего света
17	15	Правая фара ближнего света
18	15	Левая фара ближнего света

1st generation

Engine compartment

Box location

Real photo of the box

Diagram

Assignment

No.		Chain of protection
1	10 A	Reversing light, preheating unit, clutch release contact
2	15 A	Gasoline pump
3	10 A	Electronic control unit (ECU) of the ABS system
4	10 A	Engine ECU
5	10 A	Spare
6	15 A	Front fog lights
7	20 A	Headlight washer
8	20 A	Engine ECU, fan relay
9	15 A	Left low beam lamp
10	15 A	Right low beam lamp
11	10 A	Left high beam lamp
12	10 A	Right high beam lamp
13	15 A	Sound signal
14	10 A	Windshield washer
15	30 A	Engine sensors
16	30 A	Air pump
17	30 A	Windshield wiper
18	40 A	Electric fan for climate control system

Passenger compartment

Diagram

Protected components

No.	Chain of protection
F1	15A Glass rear window cleaner (with swing doors), 12V socket (Modutop)
F4	20А Autoradio tape recorder instrument cluster, display, СОМ2000
F5	15A Alarm siren
F6	10A Diagnostic connector Citroen Berlingo
F7	15A Burglar alarm
F9	30A Seat heating system, Modutop electric fan
F10	40A Heated rear window, electrically heated exterior mirrors
F11	15A Glass rear window cleaner
F12	30A Sunroof with electric drive, electric windows Citroen Berlingo
F14	10A Network VAN COM2000
F15	15A VAN network instrument cluster, car radio, display
F16	30A Electric door locks
F20	10A Rear right brake light
F21	15A Rear left brake light
F22	20A Cigarette lighter fuse Citroen Berlingo, 12V socket, electric door mirrors, interior lamps, directional light for reading cards and documents

1-е поколение

Блок под капотом

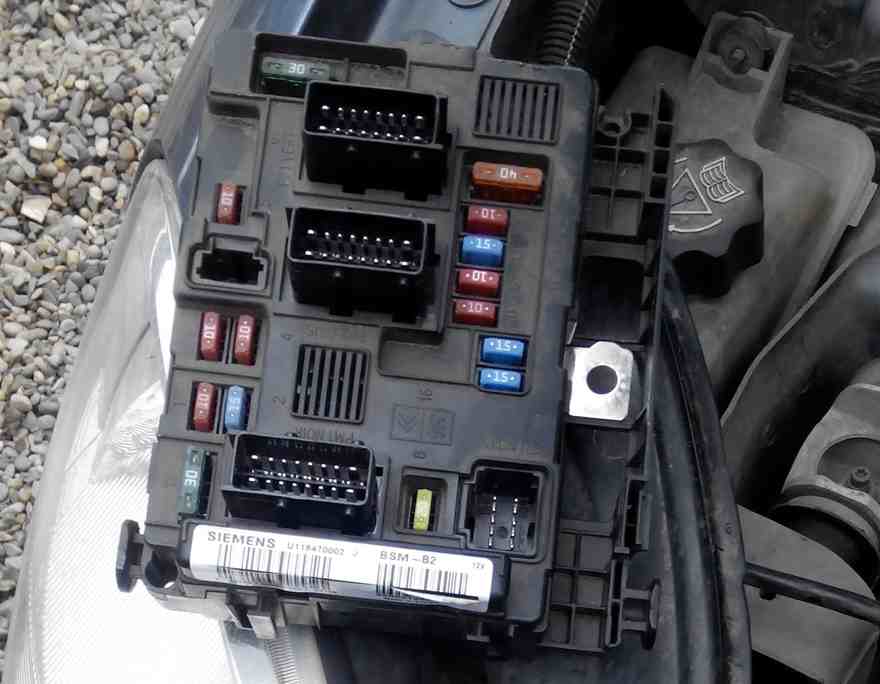

Расположение блока

Реальное фото блока

Общая схема

Таблица с описанием

№		Цепь защиты
1	10 A	Фонарь заднего хода, блок предпускового подогрева, контакт выключения сцепления
2	15 A	Бензонасос
3	10 A	Электронный блок управления (ЭБУ) системы ABS
4	10 A	ЭБУ двигателя
5	10 A	Резервный
6	15 A	Передние противотуманные фары
7	20 A	Фараомыватель
8	20 A	ЭБУ двигателя, реле электровентилятора
9	15 A	Левая лампа ближнего света
10	15 A	Правая лампа ближнего света
11	10 A	Левая лампа дальнего света
12	10 A	Правая лампа дальнего света
13	15 A	Звуковой сигнал
14	10 A	Стеклоомыватель ветрового стекла
15	30 A	Датчики двигателя
16	30 A	Воздушный насос
17	30 A	Стеклоочиститель ветрового стекла
18	40 A	Электро вентилятор системы климат-контроля

Блок в салоне

Схема

Таблица с расшифровкой

№	Цепь защиты
F1	15А Стекло очиститель заднего стекла (с распашными дверями), розетка 12 В (Modutop)
F4	20А Автомагнитола комбинация приборов, дисплей, СОМ2000
F5	15А Сирена охранной сигнализации
F6	10А Диагностический разъем Citroen Berlingo
F7	15А Охранная сигнализация
F9	30А Система подогрева сидений, электровентилятор Modutop
F10	40А Электро обогревательный элемент заднего стекла, наружные зеркала заднего вида с электрообогревом
F11	15А Стекло очиститель заднего стекла
F12	30А Люк с электроприводом, электро – стеклоподъемники Citroen Berlingo
F14	10А Сеть VAN COM2000
F15	15А Сеть VAN комбинации приборов, автомагнитола, дисплей
F16	30А Замки дверей с электроприводом
F20	10А Задний правый стоп-сигнал
F21	15А Задний левый стоп-сигнал
F22	20А Предохранитель прикуривателя Citroen Berlingo, розетка на 12 В, наружные зеркала заднего вида с электроприводом, плафоны освещения салона, лампа направлен­ного света для чтения карт и документов

Блок предохранителей

Нынешняя конфигурация Peugeot 308 сложилась в 2010 году с появлением второго поколения модели. Она включает основной салонный блок и расположенный в моторном отсеке. Место каждого из них типично и обнаружить их будет легко благодаря выделяющемуся крепежному болту по центру.

Если салонный блок отвечает за такие системы, как BSM и AKPP, то занимающие подкапотное пространство (которых четыре) — за бесперебойную работу силовой установки и фар. Понять расположение каждого предохранителя и его назначение, а также нахождение можно с помощью обозначений на схеме, а также посмотрев на фото.

В салоне

Считается основным, поскольку в нем находится самое большое количество плавких элементов — 21. С 2011 года несколько поменялась схема их расположения, но в целом, принципиальной разницы между двумя поколениями Пежо 308 нет. Именно тут находятся плавкие элементы, отвечающие за топливный насос, ближний свет, работу замков и салонного освещения.

Под капотом

В моторном отсеке расположились четыре блока — до 2009 включительно их было меньше. Здесь находятся предохранители, ответственные за работу силовой установки, включая ее охлаждение. Их можно найти слева от аккумулятора.

Схемы блоков предохранителей пежо 405 с описанием. Руководство по ремонту.

Peugeot 405 выпускался в 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996 и 1997 годах с кузовами седан и универсал. Мы представляем вашему вниманию описание блоков с предохранителями пежо 405 и их схемы. В завершении материала предоставим ссылку на скачивание полного руководства по ремонту.

В зависимости от года выпуска и комплектации автомобиля возможно различное исполнение блоков и размещение предохранителей и реле. Наибольшие изменения коснулись рестайлинговую модель.

Предохранители и реле под капотом

Расположение блока с предохранителями

Фото — схема

Назначение

• вентилятора системы охлаждения;
• АВС;
• топливного насоса;
• датчика кислорода;
• электронного контрольного устройства управления двигателем.

Остальные элементы предохранителей и реле расположены в разных частях подкапотного пространста, как пример предохранитель двигателя вентилятора радиатора:

 Более подробную инструкцию, вы можете найти в инструкции по ремонту.

Блок с предохранителями в салоне

Что бы получить к нему доступ надо повернуть винт крепления защитной крышки в левой части приборной панели.

Вариант 1

Фотография

Схема

Описание

1. Обогрев заднего стекла, обогрев зеркал 15А / 20А
2. Фонари габаритные задние левые 5А
3. Фары противотуманные, управление передними противотуманными фарами 5А
4. Фары габаритные передние, освещение номерного знака и приборного щитка, освещение часов и регулирование освещенности 10А
5. Зажигание, временная задержка выключения освещения салона, контрольные лампы уровня масла и тормозной жидкости, ручного тормоза и тахометра, фонари заднего хода, предохранитель вентилятора 10А
6. Дополнительные приспособления, стеклоочистители/ омыватели, фонари торможения, освещение салона 15А
7. Аварийные огни 15А / 20А
8. Предохранитель питания стеклоподъемника, люка, часы, блокировка дверей, освещение салона и багажника, память радиоприемника 20А
9. Радиоприемник, аккумулятор и принадлежности 5А
10. Обогреватель заднего стекла, предохранитель подъема стекол и люка, регулировка зеркала, обогрев сидений, указатели поворотов, часы 15А
11. Фонари габаритные задние правые 5А
12. Антиблокировочная система тормозов 10А
13. Электрические подъемники задних стекол 20А
14. Электрические подъемники передних стекол, открытие люка 25А
15. Электрический звуковой сигнал, прикуриватель 15А
16. Воздушный звуковой сигнал, прикуриватель 20А
17. Фара дополнительная левая 5А
18. Фара дополнительная правая 5А
19. Кондиционирование 25А
20. Не использован 5А

Вариант 2

Схема

Назначение

За прикуриватель отвечает предохранитель номер 15 на 20А.

Руководство по ремонту

Электро схемы, описание реле и другою информацию вы сможете найти в руководстве по ремонту и обслуживанию пежо 405. Скачивайте тут.

Если при замене реле вы не нашли подходящую форму фишки, не стоит расстраиваться. Посмотрите как из данной ситуации возможно найти выход.

1-е поколение

Блок под капотом

Общая схема

Таблица с описанием

p, blockquote 11,0,0,0,0 —>

№	Цепь защиты
1	10 A	Фонарь заднего хода, блок предпускового подогрева, контакт выключения сцепления
2	15 A	Бензонасос
3	10 A	Электронный блок управления (ЭБУ) системы ABS
4	10 A	ЭБУ двигателя
5	10 A	Резервный
6	15 A	Передние противотуманные фары
7	20 A	Фараомыватель
8	20 A	ЭБУ двигателя, реле электровентилятора
9	15 A	Левая лампа ближнего света
10	15 A	Правая лампа ближнего света
11	10 A	Левая лампа дальнего света
12	10 A	Правая лампа дальнего света
13	15 A	Звуковой сигнал
14	10 A	Стеклоомыватель ветрового стекла
15	30 A	Датчики двигателя
16	30 A	Воздушный насос
17	30 A	Стеклоочиститель ветрового стекла
18	40 A	Электро вентилятор системы климат-контроля

Блок в салоне

Таблица с расшифровкой

p, blockquote 14,0,0,0,0 —>

№	Цепь защиты
F1	15А Стекло очиститель заднего стекла (с распашными дверями), розетка 12 В (Modutop)
F4	20А Автомагнитола комбинация приборов, дисплей, СОМ2000
F5	15А Сирена охранной сигнализации
F6	10А Диагностический разъем Citroen Berlingo
F7	15А Охранная сигнализация
F9	30А Система подогрева сидений, электровентилятор Modutop
F10	40А Электро обогревательный элемент заднего стекла, наружные зеркала заднего вида с электрообогревом
F11	15А Стекло очиститель заднего стекла
F12	30А Люк с электроприводом, электро — стеклоподъемники Citroen Berlingo
F14	10А Сеть VAN COM2000
F15	15А Сеть VAN комбинации приборов, автомагнитола, дисплей
F16	30А Замки дверей с электроприводом
F20	10А Задний правый стоп-сигнал
F21	15А Задний левый стоп-сигнал
F22	20А Предохранитель прикуривателя Citroen Berlingo, розетка на 12 В, наружные зеркала заднего вида с электроприводом, плафоны освещения салона, лампа направлен­ного света для чтения карт и документов

Предохранители пежо 2008 с описанием и схемами. Руководство по эксплуатации.

Мини кроссовер Peugeot 2008 появился на рынке ещё в 2013 году. Выпускался в 2014, 2015, 2016, 2017, 2018 и по настоящее время. Обновление немного изменило лишь переднюю решетку. Мы покажем расположение блоков с предохранителями пежо 2008 со схемами и их подробным описанием, отметим какой отвечает за прикуриватель, а в конце материала выложим инструкцию по эксплуатации.

Предохранители под капотом

Этот блок предохранителей расположен в моторном отсеке возле аккумуляторной батареи (с левой стороны). Для доступа надо снять защитную крышку.

Общая схема

Описание основных элементов

• F16 15 A Противотуманные фары.
• F18 10 A Правая фара дальнего света.
• F19 10 A Левая фара дальнего света.
• F25 30 A Реле омывателя фар (нештатная установка).
• F29 40 A Мотор очистителя ветрового стекла.
• F30 80 A Свечи накаливания (на дизельных модификациях).

Блоки в салоне пежо 2008

Блок в приборной панели

Находится с левой стороны, закрыт защитной крышкой.

Фотография размещения блока

Схема

Обозначение

• F2 5A Наружные зеркала, фары, диагностический разъем.

F9 5A Охранная сигнализация. F10 5A Автономный блок бортовой телематики, ЭБУ электрической системы прицепа. F11 5A Салонное самозатемняющееся зеркало заднего вида, дополнительный подогрев. F13 5A Hi-Fi усилитель, помощь при парковке. F16 15A Розетка 12 В (передняя). F17 15A Автомагнитола штатная, автомагнитола (нештатная установка). F18 20A Сенсорный экран. F23 5A Лампа подсветки перчаточного ящика, подсветка косметических зеркал, индивидуальные плафоны. F26 15A Звуковой сигнал. F27 15A Насос стеклоомывателя. F28 5A Замок зажигания с блокировкой рулевой колонки. F29 15A Компрессор кондиционера воздуха. F30 15A Очиститель заднего стекла.

За передний прикуриватель отвечает предохранитель номер 16 на 15А.

Блок в бардачке

Он находится за перчаточным ящиком и так же закрыт защитной крышкой.

Расположение и схема

Расшифровка

F01 40 A Обогрев заднего стекла.F02 10 A Наружные зеркала с подогревом.F03 30 A Передние импульсные стеклоподъемники.F04 — Не используется.F05 30 A Задние импульсные стеклоподъемники.F06 10 A Складные наружные зеркала.F07 10 A Складные наружные зеркала.F08 — Не используется.F09 15 A Передние сиденья с подогревом.F10 20 A Усилитель Hi-Fi.F11 — Не используется.F12 — Не используется.

Больше информации про ремонт и обслуживание пежо 2008 можете узнать скачав данное руководство.

Что делать в случае неисправности схемы реле и блока предохранителей в Peugeot Partner?

Неисправности в схеме реле и блоке предохранителей автомобиля Peugeot Partner могут привести к различным проблемам с электрической системой автомобиля. Если вы столкнулись с подобной ситуацией, рекомендуется следовать следующим шагам для диагностики и решения проблемы:

1. Проверьте предохранители:
   • Откройте крышку блока предохранителей, обычно она находится под рулевой колонкой или в моторном отсеке.
   • Ознакомьтесь с схемой распределения предохранителей, которая находится на обратной стороне крышки блока предохранителей или в инструкции к автомобилю.
   • Проверьте состояние предохранителей, используя предназначенные для этого инструменты или визуально оценивая их состояние. Если предохранители сгорели, замените их на новые с такими же параметрами.
2. Проверьте реле:
   • Снова посмотрите на схему распределения реле, которая должна находиться в блоке предохранителей или инструкции к автомобилю.
   • Найдите соответствующие реле и проверьте их состояние. В основном, реле не отремонтируют, поэтому в случае выявления неисправности рекомендуется заменить их.
   • Убедитесь, что заменяемое реле соответствует спецификациям, указанным в схеме распределения реле.
3. Обратитесь к профессионалам:

   Если вы не можете найти и решить проблемы с предохранителями и реле, лучше обратиться к квалифицированным специалистам или автосервису. Они смогут провести более подробную диагностику и осуществить необходимые ремонтные работы.

Важно помнить, что работа с электрической системой автомобиля может быть опасной, поэтому, если вы не уверены в своих навыках или знаниях, лучше доверить решение проблемы профессионалам

Описание для 1-ого поколения

Блок с предохранителями под капотом

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

Реальное фото блока

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,0,0,0 —>

Общая схема

p, blockquote 9,0,1,0,0 —>

p, blockquote 10,0,0,0,0 —>

Таблица с описанием

p, blockquote 11,0,0,0,0 —>

№	Цепь защиты
1	10 A	Фонарь заднего хода, блок предпускового подогрева, контакт выключения сцепления
2	15 A	Бензонасос
3	10 A	Электронный блок управления (ЭБУ) системы ABS
4	10 A	ЭБУ двигателя
5	10 A	Резервный
6	15 A	Передние противотуманные фары
7	20 A	Фараомыватель
8	20 A	ЭБУ двигателя, реле электровентилятора
9	15 A	Левая лампа ближнего света
10	15 A	Правая лампа ближнего света
11	10 A	Левая лампа дальнего света
12	10 A	Правая лампа дальнего света
13	15 A	Звуковой сигнал
14	10 A	Стеклоомыватель ветрового стекла
15	30 A	Датчики двигателя
16	30 A	Воздушный насос
17	30 A	Стеклоочиститель ветрового стекла
18	40 A	Электро вентилятор системы климат-контроля

Инструкция по снятию и замене

Процесс замены, как в первом, так и во втором блоке одинаков, но чтобы вы ничего не перепутали, опишем замену в каждом из них отдельно.

Под приборной панелью

Найти блок, находящийся в салоне несложно. Он находится в удобном месте и виден сразу. Для доступа к нему не нужно снимать какие-то узлы или системы.

Подготовка

Для замены предохраняющих элементов нужно всего лишь снять крышку. Также для того, чтобы случайно не повредить элементы и не получить удар током, предусмотрен специальный пластмассовый пинцет. Работы по извлечению и установки элементов выполняйте только при помощи него. Это удобно и безопасно.

В магазине приобретите комплект предохранителей для автомобиля Пежо Партнер. Вообще многие рекомендуют возить его в автомобиле.

1. Чтобы получить доступ к блоку, находящимся с левой стороны от водителя под торпедо, нужно выполнить достаточно простую операцию.
2. Находим фиксаторы, расположенные на крышке.
3. Поворачиваем их на четверть оборота.
4. Снимаем крышку.
5. В таблице находим номер предохранителя отвечающего за отказавшее оборудование.
6. Далее по схеме находим, где в отсеке находится отвечающий за неработающий потребитель элемент.
7. С помощью пинцета извлекаем его.
8. Устанавливаем новый, аналогичный по номиналу.
9. Поворачиваем ключ зажигания.
10. Проверяем, начал ли функционировать потребитель.
11. Если работает, закрываем крышку.

В моторном отсеке

Найти блок в установленный в подкапотном пространстве несложно он находится рядом с АКБ и закрыт пластиковой крышкой, которая может быть либо серого, либо черного цвета.

Подготовка

Перед началом работ заглушите автомобиль. Позаботьтесь, чтобы под рукой был пинцет и запасные предохраняющие элементы.

Пинцет для замены предохранителей

1. Поднимаем крышку капота.
2. Фиксируем ее.
3. Находим, где расположен блок.
4. Отжимаем фиксаторы и снимаем крышку.
5. Смотрим таблицу. Определяем номер предохранителя, который защищает неработающий потребитель.
6. Находим в схеме расположение.
7. Зажимаем его пинцетом и извлекаем.
8. Ставим на место извлеченного аналогичный.
9. Проверяем, заработал ли потребитель.
10. Если все в порядке, то закрываем крышку. Если нет то, скорее всего проблема в оборудовании и здесь вам придется заняться его ремонтом. Также может быть повреждена проводка.
