Блоки предохранителей и реле toyota camry 30

Схема предохранителей Тойоты Камри

Предохранители выполняют функцию защиты электроники от скачков напряжения. Для того чтобы техническая составляющая авто была в исправности, необходимо периодически проверять работоспособность всей системы защиты.

Предохранители на Тойоте Камри V-10 (Vista).

Первое поколение автомобилей Toyota не было перегружено электрооборудованием, соответственно схема защиты электроники у них была достаточно проста. В комплектации 1986 года предохранительные элементы были расположены под капотом, рядом с аккумулятором и в салоне, под ключом зажигания. Первая система отвечала за безопасность всей электроники, которая целиком и полностью находилась в области двигателя: зажигание, генератор, фары, сигнализация и т.д. Вторая система отвечала за электрооборудование по всему кузову автомобиля: стоп-сигналы, подсветки, омывайки, прикуриватель, очистка зеркал, вентилятор радиатора.

Предохранители на Тойоте Камри V-20 (Грация).

С расширением функционала выросло и количество предохранителей. Почти в три раза больше в салоне и в два раза больше в моторном отсеке.

Рис.1 Схема панели (под капотом).

Рис.2 Схема панели (салон).

На рис.1 расположены новые предохранительные элементы отвечающие за:

• Подогрев сидений(1);
• Отопитель(2);
• Обогреватель зеркал(5);
• Штекер для электроприборов(10);
• Обогреватель заднего стекла(19);
• Стеклоподъемник(20).

На рис.2 расположены:

• Главная плавкая вставка(1);
• Вентилятор конденсата(8);
• Электроника и кондиционер(10);
• Звуковой сигнал(19).

Предохранители на Тойоте Камри V-30 и причины выхода их из строя

Модель 2002 года выпуска оснащена 60 плавкими предохранителями. На этот раз, защитная панель в салоне находится не под ключом зажигания, а под приборной панелью с левой части. Также, помимо основных предохранителей, в машине есть запасные – плавкие.

Японские конструкторы сделали более безопасную систему защиты, которая гарантировано, обезопасит электрику автомобиля от возгорания. Как правило, вред системе наносится из-за неправильной эксплуатации или из-за износа предохранительных элементов и их неправильной установки. В обоих случаях пострадать может любая система авто и к этому нужно быть готовым. Наиболее часто выходят из строя: прикуриватели, зажигание, габариты и сигнализация.

Предохранители на Тойоте Камри V-40

Блоки защиты электроники на модели Toyota Camry 2007 года имеют стандартное размещение.

Рис.1 Блок-схема (салон).

Рис.2 Блок-схема (под капотом).

Для того чтобы произвести замену предохранителя, необходимо знать на сколько ампер он рассчитан. На рисунке 1, можно разобрать, что всего цветов бывает шесть:

• Красный(10 А);
• Коричневый(7,5А);
• Синий(15 А);
• Зеленый(30 А);
• Желтый(20 А);
• Серый(25 А).

Поменять предохранитель не составит труда, если знать где и какой именно защитный механизм сгорел, а также ознакомившись с руководством.

Рис.3 Расшифровка первого блока.

Рис.4 Расшифровка второго блока.

Предохранители на Тойоте Камри V-50

Расположение блока под капотом автомобиля поменялось, теперь он стоит в крайнем правом углу. В блоке изготовители поместили пинцет и дополнительные предохранители. Замена сгоревшей детали, также проводится по специальной схеме.

Рис.1 Расположение блока (салон).

Рис. 2 Расположение блока (под капотом).

Если цепь будет разорвана, тогда следует заменить деталь, но вот если элемент будет целым, тогда уже можно задуматься о поездке в автосервис.

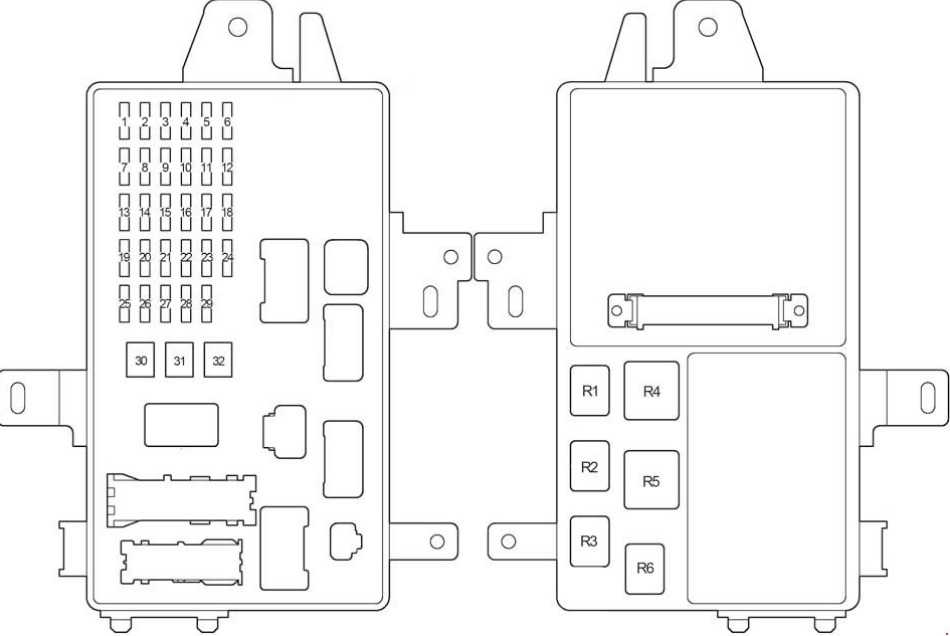

Блок предохранителей салона Toyota Camry (2001-2006)

Панель предохранителей находится за крышкой на приборной панели со стороны водителя.

№	(А)		Назначение
1	10		ABS, автоматический кондиционер, автоматическое управление светом, часы, комбинированный счетчик, круиз-контроль, трансмиссия с электронным управлением / индикатор A / T, управление двигателем, система иммобилайзера двигателя, фара, освещение, внутреннее освещение, напоминание о ключе, система автоматического выключения света, Кондиционер с ручным управлением, люк в крыше, мультиплексная система связи (BEAN), навигационная система, аудиосистема, электрические стеклоподъемники, предупреждение о непристегнутом ремне, SRS, система защиты от кражи / управление дверным замком, VSC, беспроводное управление дверным замком
2	7.5		Освещение выключателя зажигания, внутреннее освещение, личное освещение, освещение багажника, освещение туалетного столика, устройство открывания двери гаража, часы, дисплей наружной температуры, многофункциональный информационный дисплей
3	15		Прикуриватель
4	5		Часы, комбинированный счетчик, мультиплексная система связи (BEAN), зеркало с дистанционным управлением
5	10		Навигационная система, Аудиосистема
6	15		Розетки
7	20		Навигационная система, Аудиосистема
8	10		Приборы и счетчики, часы, датчик наружной температуры, многофункциональный информационный дисплей, система блокировки переключения передач, индикаторы напоминания о ремнях безопасности
9	10		ABS, автоматическое управление освещением, фары, внутреннее освещение, напоминание о ключе, система автоматического выключения освещения, люк в крыше, мультиплексная система связи (BEAN), электрические стеклоподъемники, система защиты от кражи / управление дверным замком, VSC
10	25		Стеклоочиститель
11	10		Кондиционер
12	10		Обогреватели наружных зеркал заднего вида
13	5		Стартовая система
14	15		Передние противотуманные фары
15	15		Нет цепи
16	10		Внутреннее зеркало заднего вида с автоматическим антибликовым покрытием, компас, люк с электроприводом, фонари заднего хода, индикаторы автоматической коробки передач, система автоматического управления освещением, система круиз-контроля
17	10		Подсветка перчаточного ящика, часы, дисплей температуры наружного воздуха, многофункциональный информационный дисплей, подсветка комбинации приборов, подсветка приборной панели, индикатор отключения ускоренной передачи
18	10		Задние фонари, габаритные огни, подсветка номерного знака
19	20		Стеклоподъемник заднего пассажира (левая сторона)
20	20		Система блокировки двери переднего пассажира, стеклоподъемник переднего пассажира
21	7.5		Бортовая система диагностики
22	20		Подогрев сидений
23	15		Омыватель ветрового стекла
24	10		Электрические вентиляторы охлаждения
25	15		Стоп-сигналы, высокий стоп-сигнал, антиблокировочная система тормозов, система круиз-контроля
26	5		Нет цепи
27	25		Мультиплексная система связи (система дверных замков с электроприводом, система автоматического запирания дверей, беспроводная система дистанционного управления)
28	25		Нет цепи
29	20		Стеклоподъемник заднего пассажира (правая сторона)
30	30		Сиденья с электроприводом
31	30		Система блокировки двери водителя, электрические стеклоподъемники водителя, люк с электроприводом
32	40		Обогрев заднего стекла
Реле
R1	Противотуманные фары
R2	Задние фонари
R3	Дополнительное реле
R4	Обогрев заднего стекла
R5	Зажигание
R6	Стеклоподъемник

Реле указателя поворота

Блок в салоне

Блок предохранителей находится в нижней части панели приборов, со стороны водителя, за защитной крышкой.

Отдельно на левой стойке крепится реле указателей поворотов.

Пример схемы с крышки блока

Схема

Описание предохранителей

1	10А ECU−B – Анти блокировочная тормозная система, кондиционер, часы, комбинация приборов, круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем, иммобилайзер, фары, освещение салона, зуммер ключа зажигания, автоматическое отключение указателей поворота, люк, блок управления электро оборудованием кузова, аудиосистема, навигация, стеклоподъемники, зуммер ремня безопасности, противоугонная система, центральный замок, блок управления центральным замком, система стабилизации автомобиля
2	7,5А DOME – Подсветка замка зажигания, освещение салона, персональное освещение, подсветка косметического зеркала, блок управления гаражными воротами, часы, дисплей наружной температуры, мульти – информационный дисплей
3	15А CIG – Прикуриватель
4	5А ECU−ACC – Часы, комбинация приборов, блок управления электрооборудованием кузова, блок управления зеркалами
5	10А RAD NO.2 – Аудиосистема, навигация
6	15А POWER POINT – Розетка
7	20А RAD NO.1 – Аудиосистема, навигация
8	10А GAUGE1 – Комбинация приборов, часы, датчик наружной температуры, мульти – информационный дисплей, блокировка селектора коробки передач, зуммер (индикатор) ремня безопасности
9	10А ECU−IG – Анти блокировочная тормозная система, автоматическое управление освещением, фары, освещение салона, зуммер ключа зажигания, люк, блок управления электро оборудованием кузова, стекло подъемники, противоугонная система, центральный замок,
10	25А WIPER – Стеклоочиститель
11	10А HTR – Кондиционер
12	10А MIR HTR – Подогрев зеркал
13	5А AM1 – Система запуска
14	15А FOG – Передний противотуманный свет
15	15А SUN−SHADE – Задняя шторка
16	10A GAUGE2 – Внутреннее зеркало с автоматическим затемнением, компас, люк, лампы заднего хода, индикатор автоматической коробки передач, круиз-контроль
17	10A PANEL – Освещение перчаточного ящика, часы, дисплей наружной температуры, мульти – информационный дисплей, подсветка комбинации приборов, индикатор овердрайва
18	10A TAIL – Габаритный свет, освещение номерного знака
19	20A PWR NO.4 – Задний левый стеклоподъемник
20	20A PWR NO.2 – Стеклоподъемник с водительской стороны, блокировка пассажирской двери
21	7,5A OBD – Диагностический разъем
22	20A SEAT HTR – Подогрев сидений
23	15A WASHER – Омыватель лобового стекла
24	10A FAN RLY – Вентилятор системы охлаждения
25	15A STOP – Лампы стоп-сигнала, дополнительный стоп-сигнал, анти блокировочная тормозная система, круиз-контроль
26	5A FUEL OPEN – Лючок бензобака
27	25A DOOR NO.2 – Блок управления электро оборудованием кузова (центральный замок, беспроводная система дистанционного управления, автоматическая блокировка дверей)
28	25A AMP – Усилитель
29	20A PWR NO.3 – Задний правый стекло подъемник
30	30A PWR SEAT – Сиденья с электроприводом
31	30A PWR NO.1 – Стекло подъемник с водительской стороны, блокировка водительской двери, люк
32	40A DEF – Обогрев заднего стекла

С обратной стороны блока могут крепиться некоторые реле.

Расшифровка реле

R1	Противотуманный свет
R2	Габаритный свет
R3	Вспомогательное реле
R4	Обогрев заднего стекла
R5	Зажигание
R6	Стекло подъемники

Блок предохранителей и реле №1 под капотом Toyota Camry XV30

По данным в блоке №1 сосредоточены предохранители отвечающие за системы безопасной эксплуатации автомобиля. Помимо всего он расположен в легкодоступном месте под капотом, вдоль левого переднего крыла. Притом для доступа к самим реле и предохранителям нужно лишь отжать пластиковые фиксаторы на защитной крышке и потянуть её вверх. Далее на фото показано его непосредственное расположение.

Предохранители и реле в блоке №1 под капотом Toyota Camry XV30

Таблица с описанием назначения предохранителей и реле блока №1

Номер на схеме	Номинал предохранителя в А.	Обозначение на крышке блока	Наименование потребителя
1	100	ALT	2AZ-FE (2002-2003): Предохранители: “DEF”, “PWR NO.1”, “PWR NO.2”, “PWR NO.3”, “PWR NO.4”, “STOP”, “DOOR NO.2”, “OBD”, “PWR SEAT”, “FUEL OPEN”, “FOG”, “AMP”, “PANEL”, “TAIL”, “AM1”, “CIG”, “POWER POINT”, “RAD NO.2”, “ECU-ACC”, “GAUGE1”, “GAUGE2”, “ECU-IG”, “WIPER”, “WASHER”, “HTR (10 A)”, “SEAT HTR”, и “SUN-SHADE”
	120	ALT	1MZ-FE, 3MZ-FE, 2AZ-FE (2003-2006): Предохранители: DEF”, “PWR NO.1”, “PWR NO.2”, “PWR NO.3”, “PWR NO.4”, “STOP”, “DOOR NO.2”, “OBD”, “PWR SEAT”, “FUEL OPEN”, “FOG”, “AMP”, “PANEL”, “TAIL”, “AM1”, “CIG”, “POWER POINT”, “RAD NO.2”, “ECU-ACC”, “GAUGE1”, “GAUGE2”, “ECU-IG”, “WIPER”, “WASHER”, “HTR (10 A)”, “SEAT HTR”, и “SUN-SHADE”
2	60	ABS NO.1	2002-2003: Антиблокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
	50	ABS NO.1	2003-2006: Антиблокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
3	15	HEAD LH LWR	Ближний левый свет, комбинация приборов, противотуманный свет, блок управления электрооборудованием кузова
4	15	HEAD RH LWR	Ближний правый свет, корректор фарт, блок управления электрооборудованием кузова
5	5	DRL	Дневные ходовые огни
6	10	A/C	Кондиционер
7	–	–	Не используется
8	–	–	Не используется
9	–	–	Не используется
10	40	MAIN	Предохранители: “HEAD LH LWR”, “HEAD RH LWR”, “HEAD LH UPR”, “HEAD LH UPR” и “DRL”
11	40	ABS No.2	Антиблокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
12	30	RDI	Вентилятор системы охлаждения двигателем
13	30	CDS	Вентилятор системы кондиционирования
14	50	HTR	Кондиционер
15	30	ADJ PDL	Электрическая педаль газа
16	30	ABS No.3	Антиблокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
17	30	AM2	Система запуска, предохранители: “IGN” и “IG2”
18	10	HEAD LH UPR	Дальний левый свет
19	10	HEAD RH UPR	Дальний правый свет
20	5	ST	Комбинация приборов, стартер, зажигание
21	5	TEL	Телефон
22	5	ALT-S	Система зарядки аккумуляторной батареи
23	15	IGN	Система запуска
24	10	IG2	Антиблокировочная тормозная система. система зарядки аккумуляторной батареи, комбинация приборов, круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем, индикатор ремня безопасности, система стабилизации автомобиля, трэкшн контроль
25	25	DOOR1	Блок управления электрооборудованием кузова, противоугонная система, центральный замок, блок управления центральным замком
26	20	EFI	Круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем
27	10	HORN	Звуковой сигнал
28	30	D.C.C	Предохранители: “ECU-B”, “RAD NO.1” и “DOME”
29	25	A/F	Блок управления двигателем
30	–	–	Не используется
31	10	ETCS	блок управления двигателем, круиз-контроль
32	15	HAZ	Указатели поворота, аварийная сигнализация
Реле
R1	Не используется
R2	Не используется
R3	Дневные ходовые огни (No.2)
R4	Дневные ходовые огни (No.3)
R5	Вентилятор системы охлаждения (No.2)
R6	Дневные ходовые огни (No.4)
R7	Электрическая педаль газа
R8	Вентилятор системы охлаждения (No.3)
R9	Муфта компрессора кондиционера
R10	Датчик соотношения воздух топливо
R11	Кондиционер
R12	Стартер/зажигание
R13	Фары
R14	Вентилятор системы охлаждения (No.1)
R15	Вакуумный клапан (VSV)
R16	Звуковой сигнал
R17	Блок управления двигателем

Расположение блоков предохранителей

В автомобиле Тойота Камри 40 есть два места где находятся предохранители:

• в салоне машины;
• в подкапотном пространстве.

В салоне блок предохранителей находится слева от рулевой рейки. Недалеко от него располагается рычаг открытия капота. На изображениях ниже приведено расположение салонного блока в Camry 40 2007 года.

В подкапотном пространстве монтажный блок располагается по соседству с воздушным фильтром, аккумуляторной батареей и бачком с тормозной жидкостью. На рисунке ниже блок с предохранителями и реле обозначен цифрой 7.

Предохранители находятся внутри пластикового корпуса. Для получения к ним доступа требуется снять крышку.

Тепловые предохранители

Перед проверкой или сменой тепловых предохранителей Камри 30, следует обесточить бортовую сеть посредством отключения контакта от минусовой клеммы АКБ. Далее выполняются следующие операции:

1. Демонтируется тепловой предохранитель;
2. Для включения предохранителя Camry 30 понадобится просунуть иглу в специальное отверстие и нажать;
3. Щупы мультиметра присоединяются к контактным ножкам предохранителя для проверки проводимости. Измерения ведутся в режиме замера сопротивления;
4. Отсутствие проводимости свидетельствует о необходимости смены защитного элемента. Если и после замены тепловой предохранитель отключается, то потребуется проверить цепь на наличие короткого замыкания.

Схема и расположение блоков предохранителей

В конструкции автомобиля предусмотрено несколько блоков предохранителей:

• в моторном отсеке;
• в панели приборов.

Салонный отсек

Монтажная коробка закреплена в нижней части панели приборов со стороны левой ноги водителя. Для доступа к защитным элементам необходимо снять прямоугольную пластиковую крышку, которая удерживается эластичными фиксаторами. На внутренней части заглушки нанесена схема предохранителей (количество элементов зависит от уровня оснащения автомобиля).

Список, номинал и назначение элементов типа А, расположенных в салоне автомобиля (сверху вниз и слева направо):

1. Электрические приводы замков, штатный охранный комплекс, подсветка салона, задняя противотуманная фара и вентилятор системы кондиционирования (10 А).
2. Освещение салона и личинки замка зажигания, электронные часы и дисплей многофункционального компьютера (7,5 А).
3. Розетка прикуривателя (15 А).
4. Электрические приводы зеркал заднего вида и дополнительные цепи питания часов и дисплея (5 А).
5. Штатная магнитола (10 А).
6. Розетка для дополнительного оборудования (15 А).
7. Дополнительное питание магнитолы (20 А).
8. Комбинация приборов, электромагнитный блокиратор селектора коробки передач (10 А).
9. Система ABS и подушки безопасности, элементы управления электрическими приводами стекол (10 А).
10. Система очистки ветрового стекла (25 А).
11. Климатическая установка (10 А).
12. Обогрев зеркал (10 А).
13. Система впрыска топлива и пуска мотора (5 А).
14. Фронтальные противотуманные фары (15 А).
15. Задняя электрическая шторка Sun Shade (опция, 15 А).
16. Внутрисалонное зеркало, блок круиз-контроля и электрический привод люка (опция, 10 А).
17. Система подсветки перчаточного ящика и элементов на панели приборов (10 А).
18. Габаритное освещение (10 А).
19. Электрический стеклоподъемник сзади по левой стороне (20 А).
20. Электрический стеклоподъемник со стороны переднего пассажира (20 А).
21. Колодка диагностики (7,5 А).
22. Система подогрева передних сидений (20 А).
23. Электрический насос омывателя стекла (15 А).
24. Электрический вентилятор системы охлаждения (10 А).
25. Лампы стоп-сигнала, блоки ABS и круиз-контроля (15 А).
26. Блокиратор Fuel Open лючка топливного бака (5 А).
27. Контроллер управления электрическим оборудованием кузова (25 А).
28. Усилитель звука (опция, 25 А).
29. Электрический стеклоподъемник сзади по правой стороне (20 А).

Назначение и номинал элементов типа В в салоне:

1. Электрический стеклоподъемник двери водителя и люк в крыше (30 А).
2. Электрические приводы регулировки сидений водителя и пассажира (30 А).
3. Def, обогрев заднего стекла (40 А).

Моторный отсек

Основной блок в моторном отделении находится в зазоре между опорой передней правой стойки и аккумулятором. Сверху коробка закрыта пластиковым кожухом с пружинными фиксаторами. Дополнительный модуль установлен в зазоре между батареей и блоком радиаторов систем охлаждения двигателя и кондиционирования воздуха в салоне.

Перечень и номинал элементов типа А, установленных в основном блоке (сверху вниз и слева направо):

1. Ближний свет левой фары (15 А).
2. Ближний свет правой фары и корректор положения пучка света (15 А).
3. Дневные ходовые огни (опция, 5 А).
4. Контроллер ABS и система стабилизации курса (7,5 А).
5. Резерв (10 А).
6. Резерв (15 А).
7. Резерв (5 А).
8. Система зажигания (30 А).
9. Дальний свет справа (10 а).
10. Дальний свет слева (10 А).
11. Система впрыска топлива (5 А).
12. Телефон (опция, 5 А).
13. Зарядка батареи (5 А).
14. Система пуска мотора (15 А).
15. Впрыск горючего и системы безопасности (10 А).
16. Дверные замки (25 А).
17. Система впрыска топлива (20 А).
18. Клаксон (10 А).
19. Контроллеры двигателя и штатной магнитолы (Ecu B, Rad и Dome) (30 А).
20. Контролер системы впрыска бензина в коллектор (25 А).
21. Дополнительные цепи, обеспечивающие подачу топлива (10 А).
22. Аварийная световая сигнализация (15 А).

Назначение и номинал элементов типа В в моторном отсеке:

1. Защита фар головного света и дневных ходовых огней (40 А).
2. Контроллеры систем ABS, курсовой устойчивости и управления тягой (40 А).
3. Электрический мотор вентилятора охлаждения (30 А).
4. Вспомогательный мотор вентилятора системы охлаждения (30 А).
5. Управление системой кондиционирования (50 А).
6. Блок очистки фар (30 А).
7. Дополнительные цепи систем ABS, курсовой устойчивости и управления тягой (30 А).

В верхней части блока находится силовой элемент типа С на 120 А, обеспечивающий общую защиту электрических цепей автомобиля. Рядом расположена вставка типа С на 50 А, предотвращающая выход из строя блока ABS. В отдельном малогабаритном блоке перед радиатором расположен единственный элемент типа А номиналом 7,5 А. Деталь защищает блок антиблокировочной системы тормозов (ABS) и поддерживает работоспособность системы контроля тяги. Рядом расположены вспомогательные реле ABS.

Предохранители и блоки реле для Toyota Camry (XV30) (2001-2006) со схемами и описанием

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Toyota Camry (XV30) (2001, 2002, 2003, 2004, 2005, 2006).

Проверка и замена предохранителей

Предохранители срабатывают до того, как будет поврежден весь жгут проводов. Если какой-либо из электрических компонентов не работает, возможно, перегорел предохранитель. В этом случае проверьте и при необходимости замените предохранители.

• Выключите двигатель (с помощью системы интеллектуального ключа — выключите переключатель «ENGINE START STOP») и выключите все электрические аксессуары.
• Откройте крышку блока предохранителей.
• См. Схемы ниже, чтобы узнать, какой предохранитель проверять.
• Снимите предохранитель.
• Проверьте, не перегорел ли предохранитель — если тонкий провод внутри сломан, предохранитель перегорел.
• Замените перегоревший предохранитель новым предохранителем соответствующего номинала.

Уведомление

• Никогда не используйте предохранитель с большей силой тока, чем указано, и не используйте какие-либо другие предметы вместо предохранителя, даже в качестве временной меры. Это может вызвать серьезные повреждения или даже пожар.
• Всегда используйте оригинальные предохранители Toyota или аналогичные.
• Не модифицируйте предохранители или блоки предохранителей.
• Если замененный предохранитель снова перегорит, обратитесь к авторизованному дилеру или в ремонтную мастерскую Toyota или к другому квалифицированному и оборудованному специалисту для осмотра.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Блоки под капотом

Главный блок

Под капотом, основной блок с предохранителям и реле, расположен в левой части моторного отсека.

Схема

Назначение

1	100А ALT — 2AZ-FE (2002-2003): Предохранители: «DEF”, «PWR NO.1”, «PWR NO.2”, «PWR NO.3”, «PWR NO.4”, «STOP”, «DOOR NO.2”, «OBD”, «PWR SEAT”, «FUEL OPEN”, «FOG”, «AMP”, «PANEL”, «TAIL”, «AM1”, «CIG”, «POWER POINT”, «RAD NO.2”, «ECU-ACC”, «GAUGE1”, «GAUGE2”, «ECU-IG”, «WIPER”, «WASHER”, «HTR (10 A)”, «SEAT HTR”, и «SUN-SHADE”
120А ALT — 1MZ-FE, 3MZ-FE, 2AZ-FE (2003-2006): Предохранители: DEF”, «PWR NO.1”, «PWR NO.2”, «PWR NO.3”, «PWR NO.4”, «STOP”, «DOOR NO.2”, «OBD”, «PWR SEAT”, «FUEL OPEN”, «FOG”, «AMP”, «PANEL”, «TAIL”, «AM1”, «CIG”, «POWER POINT”, «RAD NO.2”, «ECU-ACC”, «GAUGE1”, «GAUGE2”, «ECU-IG”, «WIPER”, «WASHER”, «HTR (10 A)”, «SEAT HTR”, и «SUN-SHADE”
2	60А ABS NO.1 2002-2003: Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
50А ABS NO.1 — 2003-2006: Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
3	15А HEAD LH LWR — Ближний левый свет, комбинация приборов, противотуманный свет, блок управления электрооборудованием кузова
4	15А HEAD RH LWR — Ближний правый свет, корректор фарт, блок управления электрооборудованием кузова
5	5А DRL — Дневные ходовые огни
6	10А A/C — Кондиционер
7	Не используется
8	Не используется
9	Не используется
10	40А MAIN — Предохранители: «HEAD LH LWR”, «HEAD RH LWR”, «HEAD LH UPR”, «HEAD LH UPR” и «DRL”
11	40А ABS No.2 — Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
12	30А RDI — Вентилятор системы охлаждения двигателем
13	30А CDS — Вентилятор системы кондиционирования
14	50А HTR — Кондиционер
15	30А ADJ PDL — Электрическая педаль газа
16	30А ABS No.3 — Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
17	30А AM2 — Система запуска, предохранители: «IGN” и «IG2”
18	10А HEAD LH UPR — Дальний левый свет
19	10А HEAD RH UPR — Дальний правый свет
20	5А ST — Комбинация приборов, стартер, зажигание
21	5А TEL — Телефон
22	5А ALT-S — Система зарядки аккумуляторной батареи
23	15А IGN — Система запуска
24	10А IGN2 — Анти блокировочная тормозная система. система зарядки аккумуляторной батареи, комбинация приборов, круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем, индикатор ремня безопасности, система стабилизации автомобиля, трэкшн контроль
25	25А DOOR1 — Блок управления электро оборудованием кузова, противоугонная система, центральный замок, блок управления центральным замком
26	20А EFI — Круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем
27	10А HORN — Звуковой сигнал
28	30А D.C.C — Предохранители: «ECU-B”, «RAD NO.1” и «DOME”
29	25А A/F — Блок управления двигателем
30	Не используется
31	10А ETCS — Блок управления двигателем, круиз-контроль
32	15А HAZ — Указатели поворота, аварийная сигнализация
R1	Не используется
R2	Не используется
R3	Дневные ходовые огни (No.2)
R4	Дневные ходовые огни (No.3)
R5	Вентилятор системы охлаждения (No.2)
R6	Дневные ходовые огни (No.4)
R7	Электрическая педаль газа
R8	Вентилятор системы охлаждения (No.3)
R9	Муфта компрессора кондиционера
R10	Датчик соотношения воздух топливо
R11	Кондиционер
R12	Стартер/зажигание
R13	Фары
R14	Вентилятор системы охлаждения (No.1)
R15	Вакуумный клапан (VSV)
R16	Звуковой сигнал
R17	Блок управления двигателем

Дополнительный блок

Находится рядом с аккумулятором.

Схема

Обозначение

• 1 — 7,5А ABS NO.4 — Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
• R1 — Не используется
• R2 — Антиблокировочная тормозная система
• R3 — ABS

На этом всё. Если есть что добавить — пишите в комментарии.

Блоки под капотом

Главный блок

Под капотом, основной блок с предохранителям и реле, расположен в левой части моторного отсека.

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Схема

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Назначение

p, blockquote 18,0,0,1,0 —>

1	100А ALT – 2AZ-FE (2002-2003): Предохранители: “DEF”, “PWR NO.1”, “PWR NO.2”, “PWR NO.3”, “PWR NO.4”, “STOP”, “DOOR NO.2”, “OBD”, “PWR SEAT”, “FUEL OPEN”, “FOG”, “AMP”, “PANEL”, “TAIL”, “AM1”, “CIG”, “POWER POINT”, “RAD NO.2”, “ECU-ACC”, “GAUGE1”, “GAUGE2”, “ECU-IG”, “WIPER”, “WASHER”, “HTR (10 A)”, “SEAT HTR”, и “SUN-SHADE”
120А ALT – 1MZ-FE, 3MZ-FE, 2AZ-FE (2003-2006): Предохранители: DEF”, “PWR NO.1”, “PWR NO.2”, “PWR NO.3”, “PWR NO.4”, “STOP”, “DOOR NO.2”, “OBD”, “PWR SEAT”, “FUEL OPEN”, “FOG”, “AMP”, “PANEL”, “TAIL”, “AM1”, “CIG”, “POWER POINT”, “RAD NO.2”, “ECU-ACC”, “GAUGE1”, “GAUGE2”, “ECU-IG”, “WIPER”, “WASHER”, “HTR (10 A)”, “SEAT HTR”, и “SUN-SHADE”
2	60А ABS NO.1 2002-2003: Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
50А ABS NO.1 – 2003-2006: Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
3	15А HEAD LH LWR – Ближний левый свет, комбинация приборов, противотуманный свет, блок управления электрооборудованием кузова
4	15А HEAD RH LWR – Ближний правый свет, корректор фарт, блок управления электрооборудованием кузова
5	5А DRL – Дневные ходовые огни
6	10А A/C – Кондиционер
7	Не используется
8	Не используется
9	Не используется
10	40А MAIN – Предохранители: “HEAD LH LWR”, “HEAD RH LWR”, “HEAD LH UPR”, “HEAD LH UPR” и “DRL”
11	40А ABS No.2 – Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
12	30А RDI – Вентилятор системы охлаждения двигателем
13	30А CDS – Вентилятор системы кондиционирования
14	50А HTR – Кондиционер
15	30А ADJ PDL – Электрическая педаль газа
16	30А ABS No.3 – Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
17	30А AM2 – Система запуска, предохранители: “IGN” и “IG2”
18	10А HEAD LH UPR – Дальний левый свет
19	10А HEAD RH UPR – Дальний правый свет
20	5А ST – Комбинация приборов, стартер, зажигание
21	5А TEL – Телефон
22	5А ALT-S – Система зарядки аккумуляторной батареи
23	15А IGN – Система запуска
24	10А IGN2 – Анти блокировочная тормозная система. система зарядки аккумуляторной батареи, комбинация приборов, круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем, индикатор ремня безопасности, система стабилизации автомобиля, трэкшн контроль
25	25А DOOR1 – Блок управления электро оборудованием кузова, противоугонная система, центральный замок, блок управления центральным замком
26	20А EFI – Круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем
27	10А HORN – Звуковой сигнал
28	30А D.C.C – Предохранители: “ECU-B”, “RAD NO.1” и “DOME”
29	25А A/F – Блок управления двигателем
30	Не используется
31	10А ETCS – Блок управления двигателем, круиз-контроль
32	15А HAZ – Указатели поворота, аварийная сигнализация
R1	Не используется
R2	Не используется
R3	Дневные ходовые огни (No.2)
R4	Дневные ходовые огни (No.3)
R5	Вентилятор системы охлаждения (No.2)
R6	Дневные ходовые огни (No.4)
R7	Электрическая педаль газа
R8	Вентилятор системы охлаждения (No.3)
R9	Муфта компрессора кондиционера
R10	Датчик соотношения воздух топливо
R11	Кондиционер
R12	Стартер/зажигание
R13	Фары
R14	Вентилятор системы охлаждения (No.1)
R15	Вакуумный клапан (VSV)
R16	Звуковой сигнал
R17	Блок управления двигателем

Дополнительный блок

Находится рядом с аккумулятором.

p, blockquote 19,0,0,0,0 —>

Схема

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Обозначение

• 1 – 7,5А ABS NO.4 – Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
• R1 – Не используется
• R2 – Антиблокировочная тормозная система
• R3 – ABS

p, blockquote 23,0,0,0,0 —> p, blockquote 24,0,0,0,1 —>

На этом всё. Если есть что добавить – пишите в комментарии.
