Камаз 65115 схема электрооборудования. Электрическая схема автомобиля камаз.
Пневматический сигнал включают нажатием кнопки с правой стороны от переключателя наружного освещения. Помимо этого, при помощи генераторного узла производится зарядка АКБ.

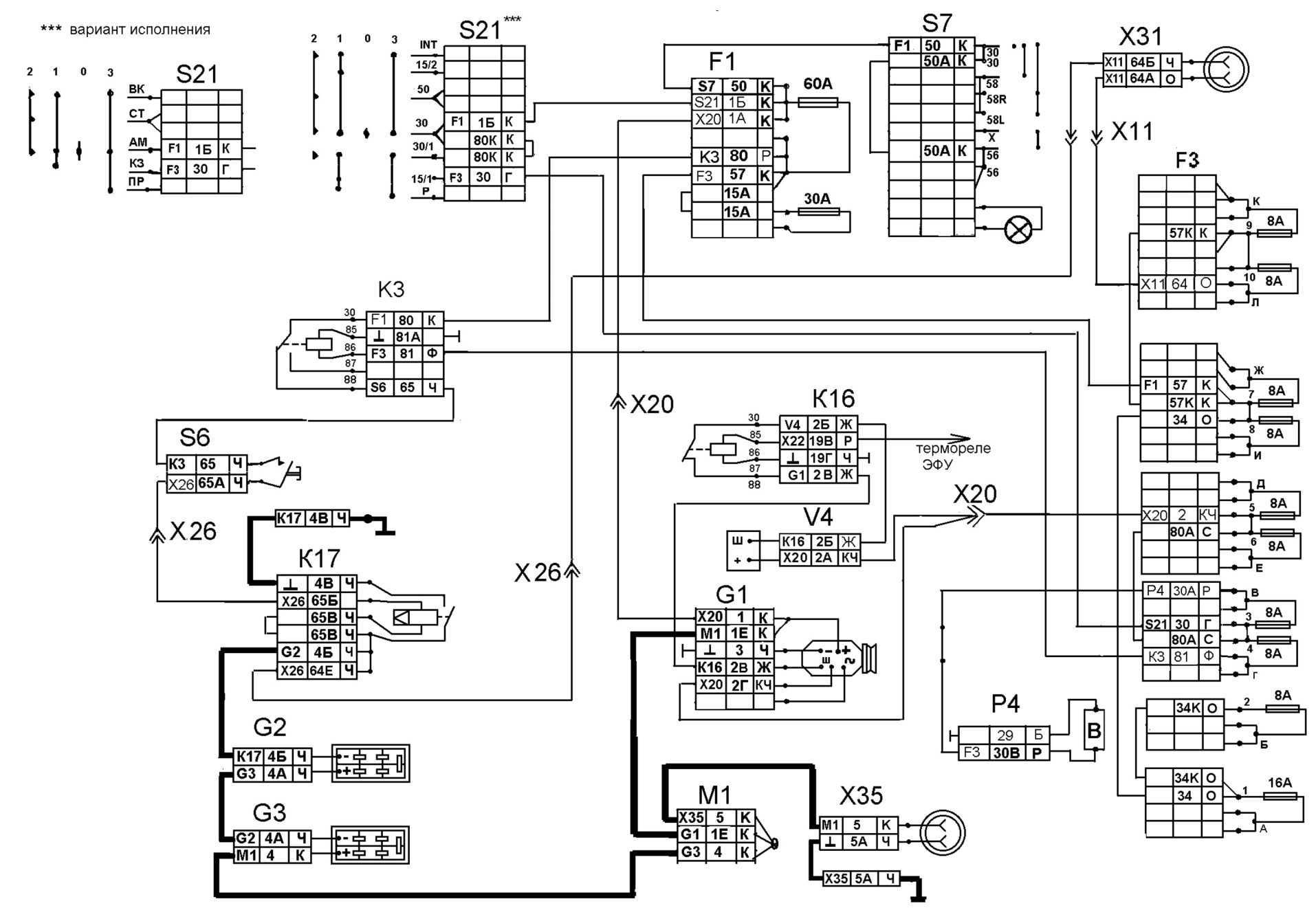

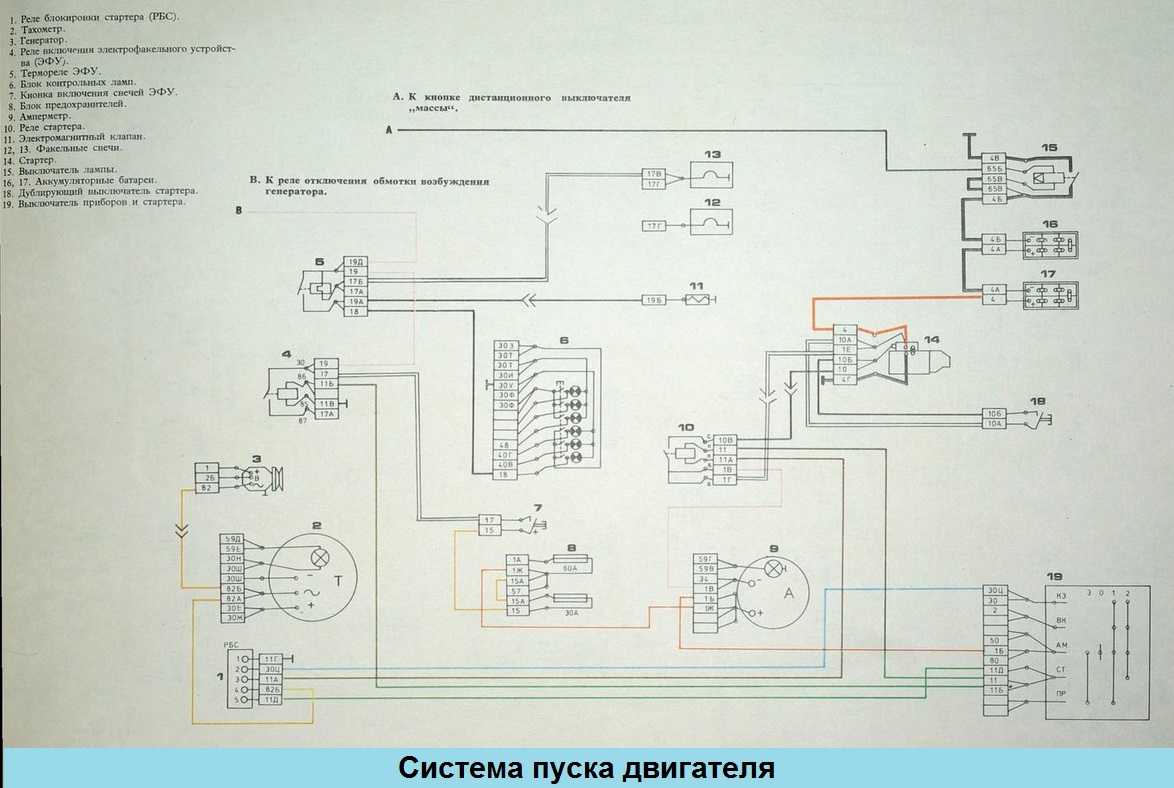

Схема оборудована реле 1, разрывающим цепь обмотки возбуждения генератора при работе ЭФУ.
Расстояние L от экрана до центров наружной поверхности рассеивателей фар должно быть в пределах от 10 до 5 м, а расстояние Н — от до 75 мм для фар в буфере и от до мм для фар на кабине согласно таблицам, приведенным в соответствующих рисунках см. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает минуты.
При оптимальных технических параметрах устройство обладает конкурентоспособной ценой. Эффективность выполняемой операции и сохранность грузов находятся на высоком уровне.
Выводы Надеемся, что представленные схемы и видео материалы в данной статье помогут вам понять особенности грузовых автомобилей КАМАЗ и их многочисленных модификаций см. При этом загорается контрольная лампа, вмонтированная в ручку выключателя; контрольные лампы указателей поворота в блоке контрольных ламп могут не светить. Если вы найдете точку, где напряжения нет, то скорей всего, причина проблемы кроется между этой точкой и последним участком, где напряжение имеется. Электрическая принципиальная схема системы электроснабжения: G — генератор; СВ — аккумуляторная батарея; РА — амперметр; Rпр, — эквивалентный резистор проводов; Rп — эквивалентный резистор приемников; Iг, Iп, Iз, Iб соответственно сила тока генератора, приемников, эаряда и разряда аккумуляторных батарей; Ur — напряжение генератора Электрическая принципиальная схема системы электроснабжения, КАМАЗ Рис.
Так что если предохранитель выходит из строя, это может быть обусловлено либо его износом, что вполне нормально, либо перепадами напряжения в системе. Контактно-транзисторный реле-прерыватель 3 обеспечивает прерывистый режим работы указателей поворота автомобиля и прицепа; о работе указателей сигнализируют лампы отдельно для автомобиля и прицепа в блоке 26 контрольных ламп. Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account Создать аккаунт » — на рисунке показано стрелочкой. Срабатывание сигнала торможения происходит за счет замыкания пневмоэлектрического датчика. При этом замыкаются контакты датчика 20, установленного в контуре III пневмопривода тормозных механизмов, и загорается контрольная лампа.
Подпишитесь!
Питание стартера осуществляется от двух аккумуляторных батарей, напряжением 12 В. Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки. Источниками электроэнергии являются две аккумуляторные батареи 6, соединенные последовательно, генераторная установка 2, подключенная параллельно аккумуляторным батареям.
Положительный вывод АКБ подключается к выводу стартера, а отрицательный — к выключателю, а через него — к кузову транспортного средства. Сигнал о включении световой оповестительной сигнализации проходит через амперметр.
ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ.
Технические характеристики
Силовой агрегат
На КамАЗ-4310 устанавливали силовую установку КамАЗ-740.10, сила которой составляла 210 лошадей. Также предусматривался и более лучший модифицированный КамАЗ-740.20, мощность какого уже составляла 220 лошадиных сил. В дальнейшем на машины стали ставить 430-сильные 8-цилиндровые силовые агрегаты.
Трансмиссия
Она была представлена 5-скоростной механической коробкой переключения передач, где есть синхронизаторы на 2-й, 3-й, 4-й и 5-й скоростях. Раздатка идет с наличием двухступенчатого редуктора и цилиндрического блокируемого межосевого дифференциала планетарной разновидности, который распределяет крутящий момент промеж постоянно подсоединенным мостом, установленным впереди, и задними мостами в пропорции 1:2.
Управляется раздатка дистанционным методом с применением электропневматического привода переключения скоростей. Привод устройства блокировки дифференциала представлен пневматическим методом с ДУ.
Подвеска
Она является независимой, где впереди она стоит на полуэллиптических рессорах с амортизаторами и задними скользящими концами рессор. Подвеска, установленная сзади, является балансирной и стоит тоже на полуэллиптических рессорах с реактивными штангами, где конечные части рессор – скользящие.
Тормозная система
Она имеет барабанные устройства и двухконтурный пневматический привод. Есть наличие стояночного тормоза, запасного и вспомогательного. Барабаны имеют в диаметре 400 мм, а ширина накладок составляет 140 мм, разжим – кулачкового типа.
Управление рулем
Оно представлено наличием механизма с винтом, шариковой гайкой и поршнем-рейкой, какая зацепляет зубчатый сектор вала сошки. Помогает управлять такой большой машиной гидравлический усилитель рулевого колеса. С подобными усилениями машина хорошо едет даже по бездорожью.
Электрическое оборудование
Напряжение составляет 24В. Самих батарей 2 штуки. Есть наличие генератора и регулятора напряжения. Электросхема КамАЗ 4310 представлена ниже.
Лебедка
Конструкторы даже предусмотрели применение лебедки барабанного устройства, где есть червячный редуктор и ленточный тормоз. Трос может растягиваться до 83 метров.
Грузоподъемность варьируется от 5 000 до 6 000 кг. Снаряженная масса – 8 410 кг. Полный вес грузового автомобиля – 15 000 кг. Предельный скоростной режим упирается в 80 км/ч. Расход горючего на 100 километров при скоростном режиме до 40 километров в час составит 31 литр.
Данный расход может изменяться в зависимости от технического состояния машины и условий эксплуатирования. Предельный преодолеваемый подъем – 31 градус. Машина сможет преодолевать брод, глубина какого составляет 1.5 метра. Самый маленький радиус поворота составит 10.8 м. Высота дорожного просвета на уровне 365 мм, что очень хорошо.
| Грузоподъемность, кг | 6000 |
| Масса буксируемого прицепа, кг | 10000 по шоссе 7000 по грунту |
| Полная масса, кг | 15000 |
| Снаряженная масса, кг | 8410 |
| Габаритные размеры (ДхШхВ), мм | 7650 х 2500 х 2900 |
| Размеры платформы (ДхШхВ), мм | 4800 х 2320 х 500 |
| Погрузочная высота, мм | 1530 |
| Дорожный просвет, мм | 365 |
| Колесная база, мм | 3340 + 1320 |
| Колея передних/ задних колес, мм | 2010/ 2010 |
| Наружный радиус поворота, м | 11,2 |
| Максимальная скорость, км/ч | 85 |
| Расход топлива, л/100 км | 30 |
| Объем топливного бака, л | 125 х 2 |
| Запас хода, км | 830 |
| Двигатель: КамАЗ-740.10 | |
| Дизель четырехтактный 8-цилиндровый V-образный 90° верхнеклапанный жидкостного охлаждения |
|
| Диаметр цилиндра, мм | 120,0 |
| Ход поршня, мм | 120,0 |
| Рабочий объем, л | 10,85 |
| Степень сжатия | 17 |
| Мощность двигателя, л.с. (кВт) (с ограничителем числа оборотов) |
210 (154) при 2600 об/мин |
| Крутящий момент, кГс*м (Нм) | 65,0 (637) при 1500-1800 об/мин |
| Трансмиссия | |
| Сцепление | двухдисковое сухое |
| Коробка передач | механическая 5-ступенчатая (синхронизаторы 2, 3, 4, 5) |
| Раздаточная коробка | 2-ступенчатая (1,692:1 и 0,917:1) с блокируемым межосевым дифференциалом (1:2) |
| Главная передача | двойная, пара конических и пара цилиндрических шестерен (7,22:1) |
| Привод переднего моста | постоянный неотключаемый |
| Привод задних мостов | последовательный проходной |
| Размер шин/модель | 1220×400-533/ ИП-184 |
| Проходимость | |
| Преодолеваемый брод, м | 1,5 |
| Преодолеваемый подъем, град. | 31 |
Световые индикаторы и звуковая сигнализация
Мигающая индикация указателей обеспечивается аварийным реле-прерывателем. Функции реле дублируются контрольной лампой на выключателе блока аварийной сигнализации.
Указатели поворотов транспорта включают и отключают комбинированным переключателем. Устройство работает при разблокированном положении выключателя приборов. Работу всего механизма оценивают по показаниям соответствующих датчиков.
Обозначение ламп контрольных приборов КамАЗ
Световая индикация тормозной системы активизируется при замедлении и полном прекращении движения транспорта. Срабатывание сигнала торможения происходит за счет замыкания пневмоэлектрического датчика.
Посредством промежуточного пускового реле включаются задние стопорные фонари. Сигнал о включении световой оповестительной сигнализации проходит через амперметр. Работа амперметра не зависит от положения кнопки стартера и выключателя приборов.
Звуковая сигнализация предназначена для оповещения о нормальной работе агрегатов. Передача информации производится посредством пневматических и электрозвуковых сигналов.
Пневматический сигнал включают нажатием кнопки с правой стороны от переключателя наружного освещения. Звуковой сигнал включается и отключается соответствующей кнопкой на поперечной раме под кабиной управления.
Возможные неисправности проводки
Все неисправности в работе электропроводки можно разделить на несколько групп:
- Поломка самого оборудования. Такое случается не так часто, но подобная проблема все же может иметь место.
- Выход из строя предохранителя. Как известно, в монтажном блоке сосредоточены предохранительные устройства, отвечающие за безопасность проводки КАМАЗ. Если в системе происходят скачки напряжения, то для того, чтобы не допустить поломки оборудования, используются предохранители, которые перегорают в первую очередь. Если в бортовой сети периодически происходят скачки напряжения, то перед тем, как заменить выгоревшие предохранители, необходимо избавиться от причины.
- Плохой контакт электроцепи с оборудованием. В данном случае причин может быть несколько. Как правило, плохой контакт обусловлен обрывом провода где-то на участке цепи. Для диагностики вам потребуется мультиметр, который, собственно, используется всегда для обнаружения неисправностей в проводке. Также причина может заключаться в окислении или подгорании контактов. Если это так, то решить проблему можно путем их зачистки либо замены.
- Утечка тока. В большинстве случаев такая проблема обусловлена пробоем в проводке. При помощи мультиметра определяется дефектный провод, который в результате нужно будет либо заменить, либо тщательно заизолировать.
- Износ составных элементов генератора. Потребуется разборка узла для выявления дефектных деталей с последующей их заменой.
- Сел аккумулятор или в нем недостаточно электролита. В этом случае нужно проверить уровень жидкости в банках АКБ, а также произвести замер параметра его заряда.
