Как определить неисправность?

Выявление поломок в работе оборудования возможно с привлечением специалиста либо в домашних условиях.

В целом существует два состояния транспортного средства, при которых можно определить неисправность цепи:

Мотор не заводится, эксплуатация авто невозможна. Причин поломки в данном случае может быть много. Диагностику оборудования следует начать с , распределительного устройства, свечей, высоковольтных проводов, стартерного узла и, разумеется, аккумулятора. В большинстве случаев причину можно решить путем заряда аккумуляторной батареи, очисткой свечей зажигания от нагара или заменой высоковольтных проводов. Кроме того, причина может заключаться и в вышедшем из строя генераторе. Перед тем, как приступить к демонтажу и разбору узла, следует проверить качество натяжения генераторного ремня. Возможно, ремешок ослаб или его натяжка очень сильная, что также не очень хорошо для авто.
Двигатель можно завести, но оборудование не работает или работает частично. Возможно, не работает группа устройств. Например, в вашем авто одновременно перестали работать повороники и щетки стеклоочистителя. Казалось бы, как эти устройства могут быть связаны между собой? Но нужно учитывать, что эти две системы работают от подрулевого переключателя. И если он вышел из строя или на его схеме плохой контакт, то узлы просто не могут быть запущены. Если мотор заводится, то часть узлов не работают, то сначала следует проверить предохранители в блоке, вполне возможно, что один или часть из них просто перегорела. Если предохранительные элементы рабочие, а в работоспособности электрооборудования вы уверены на 100%, то необходимо заняться диагностикой проводки (автор видео — канал CarEnergy).

Строение системы электрооборудования КАМАЗ-4310

Структура автоматики транспортного средства включает несколько устройств, сопряженных между собой проводами по четкой схеме. План электропроводки состоит из ряда подсистем и элементов. К этим системам и узлам относятся:

отопление;
энергоснабжение;
очистка лобового стекла;
запуск мотора;
световая и звуковая сигнализация;
внутреннее и наружное освещение машины;
тормоза;
аудиосистема;
контрольно-измерительные устройства.

Схема проводки КАМАЗ-4310 выполнена в однопроводном варианте. Плюсовая клемма аккумулятора через медные провода соединяется с потребителями, а минусовая — к корпусу авто. Защитой от короткого замыкания в бортовом компьютере грузовика служит изоляция на проводах. Она устойчива к резким изменениям температурного режима и влаге.

Нужная схема электропроводки КАМАЗ 5511: сохраняем и используем

Бывают такие ситуации, когда схема электропроводки КАМАЗ 5511 просто необходима. Ведь вышедший из строя прибор или устройство могут не только создать проблемы с эксплуатацией транспортного средства, но и оставить его на приколе на более длительный срок. А этого допустить никак нельзя, ведь для многих своих владельцев КАМАЗ 5511 незаменимый помощник.

Колесная формула 6х4, мощность двигателя 220 л.с., грузоподъемность 11т, объем кузова 8,5 м.куб

Общая схема

В данной публикации будет представлена общая схема, а также деталировка отдельных подсистем.

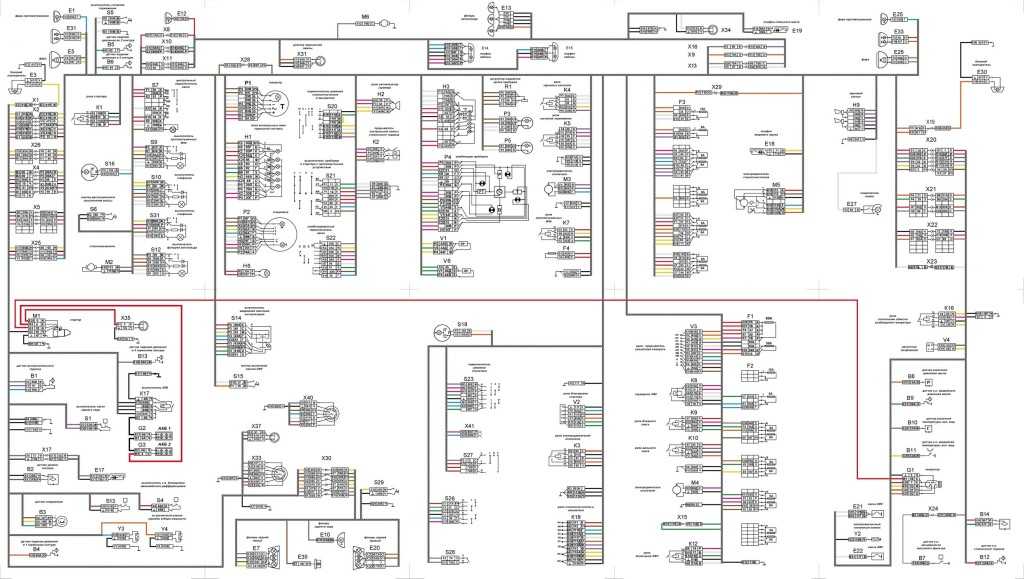

Оригинальная схема электрооборудования и проводки КАМАЗ- 55111

В целом же автомобиль доказал свою надежность, однако суровые эксплуатационные условия заставляют владельцев пристально следить за отдельными элементами и узлами электрохозяйства.

Самый массовый автосамосвал – КАМАЗ 5511

Деталировка электрооборудования

Схема электропроводки КАМАЗ 55111 в рамках данной публикации представлена в виде постраничных элементов:

Для удобства общая схема разделена на 10 листов (аналогично тому, как представлена инструкция в заводской документации);
Формат частей пронумерован нами А и В с нумерацией, где А – первый ряд, а Б – соответственно второй;
Такой способ вывода для распечатки в формате А3 и А4 максимально удобен;
Все фото в статье кликабельны и адаптированы под работу не только на ПК, но и на планшетных устройствах.

Первая часть – А1

Ниже представлено, как должна осуществляться склейка публикуемых частей. Цена распечатки 10 листов в разы меньше, чем стоимость инструкции, предлагаемой различными ресурсами и издательствами.

А1
А2
А3
А4
А5

В1
В2
В3
В4
В5

Основные подсистемы

Вторая часть – А2

Также следует помнить о модификациях автомобиля при обслуживании и ремонте, поскольку проводка КАМАЗ 5511 может иметь отличия.

В частности:

на отечественных дорогах колесит немало конверсионной техники, имеющей экранированные элементы,
ряд модификаций выпускались для жарких стран, поэтому подключение более мощного отопителя кабины невозможно на штатные провода и т.п.

Третья часть — А3

Также могут существовать отличия в органах комфорта в кабине водителя.

Четвертая часть – А4

Но в большинстве своем, схема универсальна, поскольку перед автопроизводителем ставилась задача по созданию ремонтопригодного самосвала, который можно вернуть в строй в случае поломки за короткое время.

Пятая часть – А5

Общие данные

Народное хозяйство тех лет требовало мощный и надежный самосвал, что и определило общие характеристики транспортного средства.

В те годы наблюдался общесоюзный строительный бум, поэтому требовался:

надежный и неприхотливый в обслуживании автомобиль;
с большой грузоподъемностью;

Шестая часть – В1

с высокой проходимостью;
способностью работы на дешевом топливе;

Седьмая часть – В2

допускающий круглосуточную эксплуатацию (в условиях Крайнего Севера);
с высокой унификацией узлов и агрегатов выпускаемых и разрабатываемых моделей.

Восьмая часть – В3

И такой автомобиль появился благодаря целенаправленному и самоотверженному труду сотен специалистов автомобильного дела.

Девятая часть – В4Десятая часть – В5

Выводы

Еще ряд аспектов продемонстрировано на видео в данной публикации. Выражаем уверенность, что электропроводка КАМАЗ 55111 перестала быть для вас загадкой, а представленные материалы помогут выбраться вам из сложной ситуации на дороге вдали от СТО и автомастерских.

Очистка стекла и автономный отопитель

Ветровое стекло очищается стеклоочистителями с электрическим приводом.

Он имеет две скорости вращения ротора. Мотор стеклоочистителя управляется комбинированным переключателем. Система стеклоочистителя включает в себя электрический мотор омывателя.

Для поддержания необходимой температуры в салоне, КАМАЗ 431185 оснащен автономным отопителем. Циркуляция воздуха через радиатор осуществляется с помощью электрического вентилятора.

Из вышесказанного следует, что цветная электрическая схема КамАЗ 43118 незаменима при выполнении работ по техническому обслуживанию и ремонту электрооборудования. Жгут проводов автомобиля состоит из нескольких подсистем. Защита проводов осуществляется с помощью предохранителей.

Видео:КАМАЗ 43118 цапфу натерает внутренней обоймой ступичного подшипника. Что делать?Скачать

Энергоснабжение

Двигатель грузового автомобиля запускается от электрического стартера с номинальным напряжением 24 В. Электроснабжение стартер получает от двух последовательно соединенных аккумуляторов. От аккумуляторных батарей к стартеру протягивается плюсовой провод. За управление электростартера через реле отвечает выключатель приборов.

Если мотор КамАЗа заглушен, питание электрооборудования происходит от аккумуляторов. Этому способствует выключатель массы, включающийся дистанционно. Как только двигатель запускается, электроснабжение оборудование получает от генератора. Аккумуляторы подзаряжаются тоже от него.

Генератор является звеном в цепи электропроводки наряду с аккумулятором. Он оснащен обмоткой возбуждения. Чтобы напряжение в системе было стабильным при разных оборотах мотора, в схеме есть реле-регулятор.

Схема электрооборудования КАМАЗ 4310 цветная

Автоэлектрика. Читаем электросхему автомобиля. Часть 1.

Кабина бортового КАМАЗ 5320, оранжевый

https://youtube.com/watch?v=h43fFxOuRLY

Электропроводка КАМАЗ 5320

https://youtube.com/watch?v=XLaJfCbKqP0

КамаЗ работа генератора.

Подмотка электронного спидометра КАМАЗ Евро 3

камаз ОБЕЗАТЕЛЬНО ПОДПИШИСЬ

КАМАЗ 43101 УПРАВЛЕНИЕ-ПРИБОРЫ

Указатель поворота КАМАЗ 5320
Ремни для КАМАЗов
КАМАЗ фермер с манипулятором
Масло идет в глушитель КАМАЗ
Схема раздатки КАМАЗ 6522
Пао КАМАЗ закупки
Езда на КАМАЗе 4310
Самосвал сельхозник КАМАЗ 65111
Рама тягоча КАМАЗ
Установка ступицы зил на КАМАЗ
Чем накачивают колеса КАМАЗа
Шпилька колесная КАМАЗ вездеход
Фгом КАМАЗ евро
Откручиваются болты кардана КАМАЗ
КАМАЗ 43105 элекон

Электрическая схема камаз 4310 цветная с описанием

KAMA3-4310 (43101). Схема системы световой сигнализации

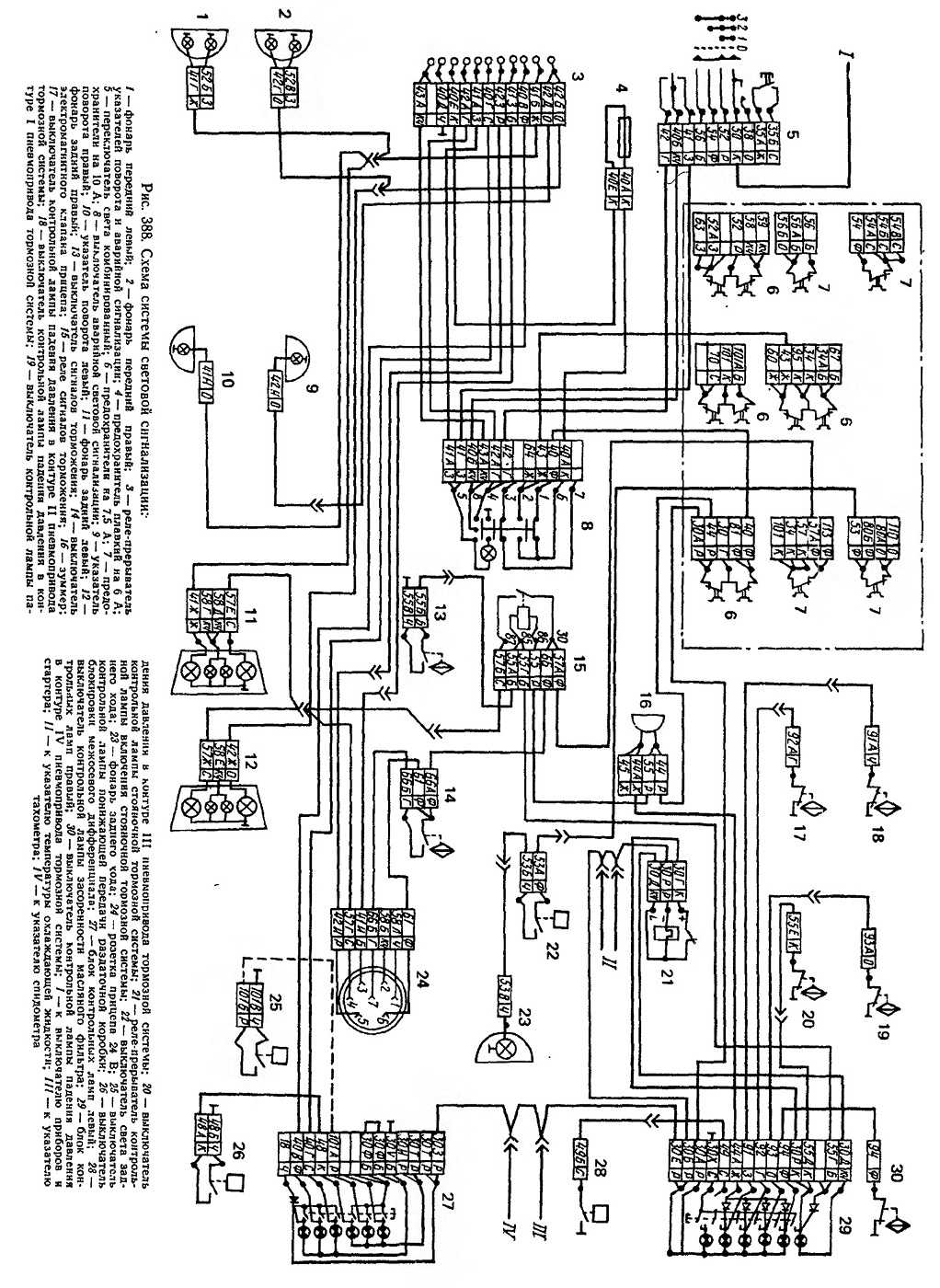

Рис. 388. Схема системы световой сигнализации

Сборник электросхем для грузовика Камаз. Электрооборудование автомобилей состоит из следующих систем: электроснабжения, световой сигнализации, наружного и внутреннего освещения, контрольно-измерительных приборов; системы отопления, стеклоочистки и звуковой сигнализации, пуска двигателя. Ниже приведены электрические схемы этих систем и их описание. Имеется два варианта — для различных модификаций автомобиля Камаз.

Общая электросхема КАМАЗ моделей 5320, 5410, 5511

Электросхема систем световой сигнализации КАМАЗ

Электросхема систем энергоснабжения и очистки КАМАЗ

Электросхема наружного и внутреннего освещения КАМАЗ

Второй вариант, где схемы разделены по узлам

Схема электроснабжения для всех автомобилей Камаз с генератором 800вт

Схема электроснабжения для автомобилей КамАЗ с генератором 2квт

Схема пуска двигателя Камаз

Электросхема контрольно-измерительных приборов

Схема стеклоочистки, отопления и звуковой сигнализации

Схема внутреннего освещения Камаз

Электросхема наружнего освещения

Схема наружней световой сигнализации и блокировки колес

Возможные неисправности проводки

Все неисправности в работе электропроводки можно разделить на несколько групп:

Поломка самого оборудования. Такое случается не так часто, но подобная проблема все же может иметь место.
Выход из строя предохранителя. Как известно, в монтажном блоке сосредоточены предохранительные устройства, отвечающие за безопасность проводки КАМАЗ. Если в системе происходят скачки напряжения, то для того, чтобы не допустить поломки оборудования, используются предохранители, которые перегорают в первую очередь. Если в бортовой сети периодически происходят скачки напряжения, то перед тем, как заменить выгоревшие предохранители, необходимо избавиться от причины.
Плохой контакт электроцепи с оборудованием. В данном случае причин может быть несколько. Как правило, плохой контакт обусловлен обрывом провода где-то на участке цепи. Для диагностики вам потребуется мультиметр, который, собственно, используется всегда для обнаружения неисправностей в проводке. Также причина может заключаться в окислении или подгорании контактов. Если это так, то решить проблему можно путем их зачистки либо замены.
Утечка тока. В большинстве случаев такая проблема обусловлена пробоем в проводке. При помощи мультиметра определяется дефектный провод, который в результате нужно будет либо заменить, либо тщательно заизолировать.
Износ составных элементов генератора. Потребуется разборка узла для выявления дефектных деталей с последующей их заменой.
Сел аккумулятор или в нем недостаточно электролита. В этом случае нужно проверить уровень жидкости в банках АКБ, а также произвести замер параметра его заряда.
