Функционал предохранителей и реле
Предохранители Лифан Солано выполняют своеобразную защитную функцию в электрической цепи машины. Они предотвращают возможные короткие замыкания, которые нередко становятся причиной возгорания внутренних элементов авто.
Схема реле отвечает за включение и выключение всей электрической цепи в автомобиле. Именно от исправности данного элемента зависит качество выполняемых функций в машине. Поскольку в Лифан Солано имеется большое количество различных функций, устройство реле должно соответствовать требованиям электрической цепи. В связи с этим в современных версиях авто применяются более мощные механизмы.
Если данные детали выйдут из строя, машина не сможет выполнять свои функции
Поэтому так важно следить за исправностью внутренних элементов. При возникновении неполадок должна производиться своевременная диагностика и замена блока предохранителей. Наиболее важным показателем технических характеристик является сила тока
Блок может быть окрашен в один из нескольких цветовых вариантов в зависимости от величины данного параметра. Выделяют следующие версии:
Наиболее важным показателем технических характеристик является сила тока. Блок может быть окрашен в один из нескольких цветовых вариантов в зависимости от величины данного параметра. Выделяют следующие версии:
- Коричневый — 7,5 А.
- Красный — 10 А.
- Синий — 15 А.
- Белый — 25 А.
- Зелёный — 30 А.
- Оранжевый — 40 А.
Блок предохранителей Lifan Solano
Рассмотрены автомобили Lifan Solano
Блок предохранителей и реле в моторном отсеке. Расположение: цифра 12 на изображении.
Для доступа к элементам блока отожмите фиксатор и снимите крышку.
Схема расположения предохранителей и реле.
Расшифровка:
| № | Сила тока (А) | Цвет | Назначение |
| 3 | 10 | Красный | Резерв |
| 4 | 15 | Синий | Тоже |
| 5 | 20 | Желтый | |
| 6 | 25 | Белый | |
| 13 | 40 | Голубой | Электровентилятор воздухонагнетателя |
| 14 | ?0 | Жёлтый | Розетка для дополнительного оборудования |
| 15 | 60 | Желтый | Предохранитель прикуривателя. |
| 16 | — | — | Не используется |
| 17 | 30 | ||
| 18 | 7,5 | Серый | |
| 19 | “ | — | Моею для хранения пинцета |
| 20 | “ | — | Не используется |
| 21 | — | — | тоже |
| 22 | — | — | |
| 23 | — | — | |
| 24 | “ | ||
| 25 | 30 | Розовый | Гидроэлектронный модуль АБС |
| 26 | 30 | Розовый | То же |
| 27 | 25 | Белый | Главное реле |
| 28 | 10 | Красный | Компрессор кондиционера |
| 29 | 10 | Красный | ЭБУ двигателя |
| 30 | 25 | Белый | Высокая скорость элогтровентиляторов системы охлаждения двигателя и системы кондиционирования |
| 31 | 25 | Белый | Низкая скорость электровентиляюро системы охлаждения двигателя и системы кондиционирования |
| 32 | 5 | бранимый | Регулятор скорости вентиляторов |
| 33 | 15 | Синий | Лампа ближнего света |
| 34 | 15 | Синий | Лампа дальнего света |
| 35 | 15 | Синий | Передние противотуманные Фары |
| РЕЛЕ | |||
| R1 | 30 | — | Передние противотуманные Фары |
| R2 | 70 | Вентилятор системы охлаждения двигателя | |
| R7 | 30 : | Высокая скорость вентиляторов | |
| R8 | 30 , | Низкая скорость вентиляторов | |
| R9 | 30 | Регулятор скорости электровентиляторов | |
| R10 | 30 | Индикатор превышения скорости | |
| R11 | 30 | — | Дальний свет фар |
| R12 | 30 | ближний свет фар | |
| R36 | 100 | — | Главное реле |
| R37 | 30 | Компрессор кондиционера | |
| R38 | 30 | — | Главное реле |
Блок предохранителей в салоне Lifan Solano.
Расшифровка:
| Номер предохранителя | Сил, А | Цвет | Защищаемая цепь |
| 1 | 10 | Красный | Электронный блок управления электрооборудованием салона |
| 2 | 15 | Синий | Лампа переднего указателя поворота/индикатор неисправности электронного блока управления элеюрообордорванием салона |
| 3 | 10 | Красный | Топливный бак |
| 4 | 15 | Синий | Стеклоочиститель |
| 5 | 15 | Синий | Прикуриватель |
| 6 | 10 | Красный | Не задействован |
| 7 | 10 | Красный | Блок гидроэлектронного блока ABS |
| 8 | 5 | Оранжевый | Электронный блок управления электрооборудованием |
| 9 | 5 | Оранжевый | Задние противотуманные фонари |
| 10 | 15 | Синий | Аудиосистема |
| 11 | 15 | Синий | Звуковой Сигнал |
| 12 | 5 | Оранжевый | Управление аудиосистемой на рулевом колесе |
| 13 | 10 | Красный | Лампы света заднего ища |
| 14 | 5 | Оранжевый | Замок зажигании |
| 15 | 5 | Оранжевый | Фонари освещения проема дверей/лампа плафона, освещений багажного отделения |
| 16 | 10 | Красный | Дневные ходовые огни |
| 17 | 15 | Синий | Резерв |
| 18 | 10 | Красный | Наружное зеркало заднего вида |
| 19 | 10 | Красный | Реле блока управления системой ABS |
| 20 | 5 | Оранжевый | Стоп-сигнал |
| 21 | 10 | Красный | Электронный блок управления системой пассивной безопасности SRS |
| 22 | 10 | Красный | Лампа общего освещения салона |
| 23 | 30 | Сине-зеленый | Стеклоподъемники |
| 24 | 5 | Оранжевый | На задействован |
| 25 | 10 | Красный | Тоже |
| 26 | 15 | Синий | Комбинация приборов |
| 27 | — | — | Не задействован |
| 28 | — | — | Та же |
| 29 | 10 | Красный | Электропривод люка* |
| 30 | 20 | Желтый | На задействован |
| 31 | — | — | Резерв |
| 32 | “ | — | То же |
| 33 | — | — | |
| 34 | 30 | Розовый | Зажигание Am1 |
| 35 | 30 | Розовый | Задание Am2 |
| 36 | 30 | Розовый | Обогрев Заднего (пекла |
| 37 | — | Место для хранения пинцета | |
| 38 | 30 | Сине-зеленый | Не задействован |
| 39 | 15 | Синий | Роле комбинации приборов |
| 40 | 20 | Желтый | Но задействован |
| 41 | 15 | Синий | Генератор/катушка зажигания/датчик положения коленчатого вала/датчик скорости автомобиля |
Реле в салоне автомобиля. Для доступа к реле откройте ящик для мелких предметов и отожмите фиксаторы с двух его краев.
Расшифровка:
1 — реле звукового сигнала 2 — реле заднего противотуманного фонаря 3 — реле топливного насоса 4 — реле обогрева стекла 7 — реле дополнительного источника питания
Предохранители и реле Lifan Solano / 620 с 2008 года
Проверка и замена предохранителя
Если фары головного освещения или другое электрическое оборудование е работает, необходимо проверить предохранитель. Если предохранитель перегорел, замените его новым предохранителем идентичного номинала.
Выключите зажигание и все соответствующее оборудование, затем при помощи пинцета извлеките предохранитель, который, по вашему мнению, перегорел, чтобы проверить его.
Если вы не можете установить перегорел предохранитель или нет, замените предохранители, которые, по вашему мнению, могли перегореть.
Если в наличии нет предохранителя с идентичным номиналом, установите предохранитель несколько меньшего номинала. Однако в таком случае он может опять перегореть, поэтому как можно скорее необходимо установить предохранитель подходящего номинала.
Всегда храните в автомобиле комплект предохранителей на всякий случай.
Если вы заменили предохранитель, но он тут же перегорел, значит, в работе электрической системы появились неисправности, обратитесь как можно скорее к официальному дилеру компании Lifan.
Предупреждение! Использование предохранителя с более высоким номиналом или подручных средств вместо предохранителя строго запрещено. В противном случае это может привести к серьезным повреждениям автомобиля.
Блок предохранителей в левой части приборной панели (нижняя часть перчаточного ящика)
Предохранители
1. Подача питания к центральному замку электронного модуля управления кузова
2. Сигнальный индикатор/ указатели поворотов
3. Топливный насос
5. Прикуриватель 6, пустой
7. Подача питания к антиблокировочной системе
8. Подача питания к электронному блоку управления кузова
9. Заднее противотуманное освещение
10. Питание мультимедийной системы
11. Звуковой сигнал
12. Подача питания к элементам управления мультимедийной системы
13. Фонари заднего хода
14. Замок зажигания
15. Подсветка дверей/крышки багажного отделения
16. Освещение в салоне
18. Внешние зеркала заднего вида
19. Управление системой кондиционирования
21. Питание системы подушек безопасности
22. Потолочное освещение
23. Питание электростеклоподъемников
24. Пустой 25, пустой
26. Подача питания к щитку приборов
29. Подача питания к сервоприводу люка.
34. Зажигание Ам2
35. Зажигание Ам1
36. Подогрев заднего окна
39. Зажигание приборная панель
41. Подача питания/электронный блок управления катушки зажигания/датчик положения распредвала/датчик скорости движения автомобиля
Блок предохранителей на приборной панели (в верхней части)
1. Реле звукового сигнала
2. Реле топливного насоса
3. Реле задних фар противотуманного освещения
4. Реле подогрева заднего окна
7. Реле розетки для подключения дополнительного оборудования
Блок предохранителей в моторном отсеке
Предохранители
3. Запасной предохранитель
4. Запасной предохранитель
5. Запасной предохранитель
6. Запасной предохранитель
14. Подача питания к розетке для подключения дополнительного оборудования
15. Подача питания в салоне
17. Запасной предохранитель
18. Запасной предохранитель
25. Блок управления антиблокировочной системы
26. Блок управления антиблокировочной системы
27. Главное реле
29. Электронный блок управления системы впрыска топлива
30. Высокая скорость вращения вентилятора
31. Низкая скорость вращения вентилятора
32. Регулировка скорости вращения вентилятора/высокая скорость/низкая скорость/компрессор
33. Ближний свет головного освещения
34. Подача светового сигнала для обгона/дальний свет головного освещения

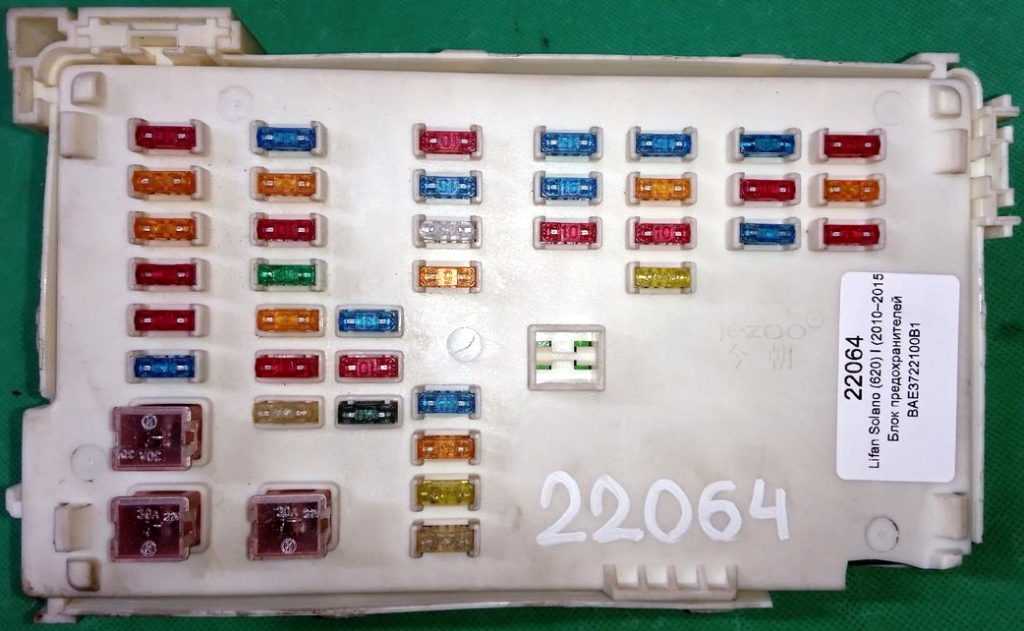

Блок предохранителей салона Lifan Solano
1
B3722100A2
Блок коммутационный
1
2
Q2734816
TAPPING SCREW
3
3
Q1840616
HEXAGON BOLT WITH FLANGE M6X16
3
4
B3658100
Блок управления air bag solano
1
4
B3658100B1
Airbag ecu
1
EX
5
B7903180
Gps antenna
1
6
Q1410625
Bolt
4
7
B3612211
Кронштейн блока управления двигателем
1
8
Q37106
Square nut
4
9
Q1410520L
Hex bolt and taper elastic washer
2
10
B3612100
Ecu
1
10
BAC3612100C4
Ecu
1
Emission III,sun&teck
10
BAE3612100C5
Ecu
1
Emission IV,sun&teck
10
BAC3612100D4
Ecu
1
Emission III,Delphi
10
BAE3612100D5
Блок упр двигателем
1
Emission IV,Delphi
11
B3612202
Ecu cap
1
12
B3722161
Puller
1
13
BX2011F15A
Предохранитель 15а
1
A/V system power
13
BX2011F15A
Предохранитель 15а
1
top window
13
BX2011F15A
Предохранитель 15а
1
BCM steering light/indicator light
13
BX2011F15A
Предохранитель 15а
1
wiper
13
BX2011F15A
Предохранитель 15а
1
horn
13
BX2011F15A
Предохранитель 15а
1
cigarette
13
BX2011F15A
Предохранитель 15а
1
Brake light
13
BX2011F15A
Предохранитель 15а
1
Spare fuse
13
BX2011A130A
Предохранитель 30а
1
Ignition AM1
13
BX2011A130A
Предохранитель 30а
1
Ignition AM2
13
BX2011A130A
Предохранитель 30а
1
Rear defroster
13
BX2011F30A
Предохранитель
1
glass lifter power
13
BX2011F30A
Предохранитель
1
Spare fuse
14
JD191240A
Реле
1
Sub power
15
B3722111
Central control case cap
1
16
B3661220
Датчик света
1
17
B3722213
Circuit breaker
1
18
BX2011F10A
Предохранитель 10а
1
Top light
18
BX2011F10A
Предохранитель 10а
1
Instrument cluster
18
BX2011F10A
Предохранитель 10а
1
Rear fog lamp
18
BX2011F10A
Предохранитель 10а
1
sub lamps
18
BX2011F10A
Предохранитель 10а
1
Fuel pump
18
BX2011F10A
Предохранитель 10а
1
wing mirror
18
BX2011F10A
Предохранитель 10а
1
Air conditioner controller,ignition
18
BX2011F10A
Предохранитель 10а
1
Brake light
18
BX2011F10A
Предохранитель 10а
1
ABS control
18
BX2011F10A
Предохранитель 10а
1
airbag
18
BX2011F10A
Предохранитель 10а
2
Spare fuse
19
BX2011F25A
Предохранитель 25а
1
generator system&speed sensor
19
BX2011F25A
Предохранитель 25а
1
Spare fuse
20
BX2011F5A
Предохранитель 5а
1
BCM central control lock power
20
BX2011F5A
Предохранитель 5а
1
Top light/trunk light
20
BX2011F5A
Предохранитель 5а
1
Air conditioner controller B+
20
BX2011F5A
Предохранитель 5а
1
Instrument cluster，ignition
20
BX2011F5A
Предохранитель 5а
1
A/V system power
20
BX2011F5A
Предохранитель 5а
1
BCM，ignition
20
BX2011F5A
Предохранитель 5а
1
Spare fuse
21
JD192730A
Реле
1
horn
21
JD192730A
Реле
1
fuel
21
JD192730A
Реле
1
rear fog lamp
21
JD192730A
Реле
1
rear defroster
Блок в салоне
Предохранители
В салоне автомобиля блок с предохранителями и реле находится в левой нижней части панели приборов. Для доступа, надо убрать ящик для мелочей, потянув на себя и сдавив по бокам.
Фото – пример
Схема
Описание
Солано 620
| 1 | 10А Центральный замок (питание от электронного блока управления электрооборудованием кузова BCM (блок комфорта)) |
| 2 | 15А Указатели поворотов, аварийная сигнализация (аварийка) |
| 3 | 10А Бензонасос (топливный насос) |
| 4 | 15А Стеклоочиститель лобового стекла (дворники) |
| 5 | 15А Прикуриватель |
| 6 | 10А АКПП |
| 7 | 10А Тормозная система ABS (питание на блок АБС) |
| 8 | 5А Электронный блок управления электрооборудованием “ВСМ” (блок комфорта) |
| 9 | 5А Противотуманные фонари – задние |
| 10 | 15А Магнитола (аудиосистема), диагностический разъём |
| 11 | 15А Сигнал (гудок, клаксон) |
| 12 | 5А Магнитола (управление аудиосистемой на руле) |
| 13 | 10А Огни света заднего хода |
| 14 | 5А Замок зажигания (контроль замка от ВСМ) |
| 15 | 5А Освещение в багажном отделении (багажнике), лампы подсветки проемов дверей |
| 16 | 10А Габариты; дневные ходовые огни |
| 17 | 15А Резервный (запасной) |
| 18 | 10А Электропривод боковых зеркал заднего вида |
| 19 | 10А Электронный блок управления отопителем (печкой) и кондиционером (A/C) |
| 20 | 5А СТОП – сигналы |
| 21 | 10А Система управления Подушками безопасности SRS |
| 22 | 10А Плафоны освещения внутри салона, подсветка замка зажигания |
| 23 | 30А Стеклоподъемники |
| 24 | 5А Питание на кнопки центрального замка (блок управления отопителем) |
| 25 | 10А Резервный (запасной) |
| 26 | 10А Комбинация/ набор приборов |
| 27 | 5А Резервный (запасной) |
| 28 | 15А Резервный (запасной) |
| 29 | 10А Люк в крыше (электропривод) |
| 30 | 10А Резервный (запасной) |
| 31 | 10А Резервный (запасной) |
| 32 | 25А Резервный (запасной) |
| 33 | 30А Резервный (запасной) |
| 34 | 30А Зажигание АМ2 |
| 35 | 30А Зажигание АМ1 |
| 36 | 30А Обогрев / подогрев заднего стекла |
| 37 | Пинцет для извлечения предохранителей |
| 38 | 15А Обогрев / подогрев передних сидений |
| 39 | 5А Комбинация/ набор приборов |
| 40 | 20А Резервный (запасной) |
| 41 | 15А Генератор, катушки зажигания, датчик скорости автомобиля, датчик положения коленчатого вала |
Солано 2
| 1 | 15А Диагностический разъем / Аудио видео система |
| 2 | 10А Система пассивного бесключевого доступа / запуска двигателя (PKE/PEPS) |
| 3 | 10А Задние противотуманные фонари |
| 4 | 15А Резервный (запасной) |
| 5 | 10А Стоп-сигналы |
| 6 | 10А Контроллер системы кондиционирования |
| 7 | 15А Прикуриватель |
| 8 | 5А Блока управления кондиционером |
| 9 | 30А Стеклоподъемники электрические |
| 10 | 15А Указатели поворота |
| 11 | 25А Генератор |
| 12 | 15А Электрическая блокировка рулевой колонки (ESCL) |
| 13 | 5А Магнитола (выключатель электропитания аудио – видеосистемы) |
| 14 | 15А Резервный (запасной) |
| 15 | 5А Лампы подсветки двери, фонарь подсветки багажника |
| 16 | 15А Люк в крыше (электропривод) |
| 17 | 10А Электропитание блока управления ABS (АБС) |
| 18 | 10А Система управления Подушками безопасности SRS |
| 19 | 15А Бензонасос (топливный насос) |
| 20 | 10А Электропривод боковых зеркал заднего |
| 21 | 20А Стеклоочиститель (дворники) |
| 22 | 10А Плафоны освещения внутри салона, подсветка замка зажигания |
| 23 | 10А Габаритные огни |
| 24 | 5А Комбинация/ набор приборов |
| 25 | 15А Центральный замок |
| 26 | 10А Предохранитель B+ комбинации приборов |
| 27 | 5А Резервный (запасной) |
| 28 | 20А Резервный (запасной) |
| 29 | 10А Предохранитель B+ блока BCM |
| 30 | 10А Резервный (запасной) |
| 31 | 25А Резервный (запасной) |
| 32 | 15А Резервный (запасной) |
| 33 | 30А Резервный (запасной) |
| 34 | 20А Электропривод передних сидений |
| 35 | 20А Стартер |
| 36 | 30А Обогрев / подогрев заднего стекла |
| 37 | Пинцет для извлечения предохранителей |
| 38 | 10А Блок управления трансмиссией (TCU) |
| 39 | 10А Управление электропитанием блока BCM |
| 40 | 15А Обогрев / подогрев сидений |
| 41 | 10А Фонари заднего хода |
Реле установлены с обратной стороны блока.
Фото – схема
Обозначение
Солано 620
| R1 | Реле звукового сигнала |
| R2 | Реле задних противотуманных огней |
| R3 | Реле Бензонасоса (топливного насоса) |
| R4 | Реле обогрева / подогрева заднего стекла |
| R5 | Пусто (резерв) |
| R6 | Пусто (резерв) |
| R7 | Реле розетки для подключения дополнительного оборудования |
Солано 2
| R1 | Реле задних противотуманных огней |
| R2 | Реле обогрева / подогрева заднего стекла |
| R3 | Реле Бензонасоса (топливного насоса) |
| R4 | Реле START (стартер) |
| R5 | Реле ACC (замок зажигания положение ACC) |
| R6 | Реле IG1 (зажигание 1) |
| R7 | Реле IG2 (зажигание 2) |
Технические характеристики Лифан Бриз
| Марка автомобиля: | Lifan Breez (в Китае Lifan 520) |
| Страна производитель: | Китай |
| Тип кузова: | Седан |
| Число мест: | 5 |
| Число дверей: | 5 |
| Объём двигателя, куб.см: | 1342/1587 |
| Мощность, л.с./об.мин.: | 89 (6000)/106(6000) |
| Максимальная скорость, км/ч: | 155/170 |
| Разгон до 100 км/ч, с: | 10,5/14,5 |
| Тип привода: | передний |
| КПП: | 5АКПП |
| Тип топлива: | бензин АИ-95 |
| Расход на 100 км: | 5,8 |
| Длина, мм: | 4370 |
| Ширина, мм: | 1700 |
| Высота, мм: | 1473 |
| Клиренс, мм: | 180 |
| Размер шин: | 185/65R14 |
| Снаряженная масса, кг: | 1130 |
| Полная масса, кг: | 1555 |
| Объём топливного бака: | 45 |
Кузов Лифан 520 имеет следующие габариты: 4370х1700х1473. Дорожный просвет автомобиля составляет 155 мм. Машина является обладательницей достаточно вместительного объема – 630 литров. Колесные диски выполнены из стали и имеют размер 14 дюймов. Конечно же, для требовательных автолюбителей доступны и литые диски, но пока лишь в самой дорогой комплектации. Всего существует 4 комплектации автомобиля. Все они имеют полный электропакет, центральный замок, кондиционер и полноразмерную «запаску». Продолжая рассматривать технические характеристики Lifan Breez, стоит отметить, что можно приобрести автомобиль как с 1,3-литровым, так и с 1,6-литровым двигателем. Мощность двигателя варьируется от 89 и до 106 лошадиных сил. Зависит это от рабочего объема мотора.
Все двигатели имеют 16 клапанов и являются современными, мощными и обладающими запасом надежности. Lifan Breez – это переднеприводный автомобиль. составляет до 7.5 литров в условиях городского режима движения. Подвеска данного транспортного средства довольно надежная и не вызывает опасений даже при движении на плохом дорожном покрытии. Автомобиль уверенно ведет себя на неровностях и на поворотах получается совсем небольшой крен. Лифан 520 всегда есть в продаже, так что с этим проблем не возникнет. Стоимость машины варьируется в пределах 280-350 тысяч рублей. Точная цена Лифан Бриз зависит непосредственно от комплектации автомобиля.
Когда может потребоваться заменять предохранителей
При таких неисправностях, как отсутствие света в фарах, выхода из строя электрического оборудования, стоит проверить исправность предохранителя. И если он перегорел, то стоит провести его замену. Необходимо знать о том, что новый элемент должен быть идентичным перегоревшему компоненту. Для этого, прежде всего, для обеспечения безопасности проводимых работ отключаются клеммы от аккумулятора, выключается зажигание, открывается блок предохранителей и пластмассовым пинцетом извлекается, после чего проводится проверка на работоспособность.
Есть много причин, указывающих на то, что эта деталь хоть и небольшая по размерам, но очень важная, так как предохранители защищают все системы, блоки, механизмы от серьезных поломок. Ведь первый удар приходится на них. И, если один из них перегорит, то это может привести к повышению токовой нагрузки в электродвигателе. Поэтому чтобы не допустить подобных ситуаций, следует вовремя их заменять.
Если номинал меньше допустимого элемента, то он не будет выполнять свою задачу и быстро перегорит. Это может произойти и в случае, если его плохо закрепить в гнезде. Перегоревший элемент в одном из блоков сможет вызвать повышенную нагрузку на другой и привести к их неисправности.
Функционал предохранителей и реле
Предохранители Лифан Солано выполняют своеобразную защитную функцию в электрической цепи машины. Они предотвращают возможные короткие замыкания, которые нередко становятся причиной возгорания внутренних элементов авто.
Схема реле отвечает за включение и выключение всей электрической цепи в автомобиле. Именно от исправности данного элемента зависит качество выполняемых функций в машине. Поскольку в Лифан Солано имеется большое количество различных функций, устройство реле должно соответствовать требованиям электрической цепи. В связи с этим в современных версиях авто применяются более мощные механизмы.
Если данные детали выйдут из строя, машина не сможет выполнять свои функции
Поэтому так важно следить за исправностью внутренних элементов. При возникновении неполадок должна производиться своевременная диагностика и замена блока предохранителей
Наиболее важным показателем технических характеристик является сила тока. Блок может быть окрашен в один из нескольких цветовых вариантов в зависимости от величины данного параметра. Выделяют следующие версии:
- Коричневый — 7,5 А.
- Красный — 10 А.
- Синий — 15 А.
- Белый — 25 А.
- Зелёный — 30 А.
- Оранжевый — 40 А.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Функционал предохранителей и реле
Предохранители Lifan Solano выполняют своего рода защитную функцию в электрической цепи автомобиля. Они предотвращают возможные короткие замыкания, которые часто приводят к возгоранию внутренних компонентов автомобиля.
Цепь реле отвечает за включение и выключение всей электрической цепи в автомобиле. Именно от эффективности этого компонента зависит качество выполняемых в автомобиле функций. Поскольку в Liffan Solano имеется множество различных функций, схема реле должна отвечать требованиям электрической цепи. Поэтому в современных версиях автомобиля используются более эффективные механизмы.
Если эти детали выйдут из строя, автомобиль не сможет выполнять свои функции
Поэтому важно, чтобы внутренние компоненты были в хорошем рабочем состоянии. При наличии неисправности необходимо своевременно провести диагностику и замену блока предохранителей
Наиболее важным показателем технических данных является интенсивность тока. В зависимости от значения этого параметра устройство может быть окрашено в один из нескольких различных цветов. Различают следующие версии:
- Коричневый — 7,5 A.
- Красный — 10 A.
- Синий — 15 A.
- Белый — 25 A.
- Зеленый — 30 ампер.
- Оранжевый — 40 ампер.
Блок предохранителей и схема электрооборудования Лифан Х60 на русском
Долго рыли и, наконец, нарыли схемы. Для удобства они будут как на английском, так и на русском языках.
1 Схема электрооборудования (ДАТАшиты) на английском
1.1 Вырезка из руководства «Система охранной сигнализации» на русском
2 Блок предохранителей
2.1 Блок предохранителей в салоне
2.2 Центральный блок управления электропитанием салона
2.3 Блок предохранителей в моторном отсеке
Схема электрооборудования (ДАТАшиты) на английском
Титульная страница руководства
- Формат: PDF
- Размер файла: 29 МБ
- Расположение: прямое, на нашей сайте
- Ссылка на скачивание: Скачать руководство
Пример страницы с руководства
Charging Syatem / Clock / Power
Вырезка из руководства «Система охранной сигнализации» на русском
Полностью руководство находится здесь.
Таблица неисправностей системы центрального замка
- Формат: PDF
- Размер файла: 2 МБ
- Расположение: прямое, на нашей сайте
- Ссылка на скачивание: Система охранной сигнализации (скачать)
Блок предохранителей
Расшифровка и схема блоков предохраниетелей автомобиля Лифан Х60
Блок предохранителей в салоне
- 1. Резерв
- 2. Реле задних ПТФ
- 3. Реле обогрева стекла
- 4. Резерв
- 5. Резерв
- 6. Реле вентилятора
- 7. Система диагностики
- 8. Экран м/ф дисплея
- 9. Комбинация приборов
- 10. Блок управления сигнализацией
- 11. Резерв
- 12. Электропитание ВСМ
- 13. Электропитание люка
- 14. Обогрев зеркала заднего вида
- 15. Обогрев заднего стекла
- 16. Центральный замок
- 17. Резерв
- 18. Фонарь заднего хода
- 19. Экран м/ф дисплея/комбинация приборов/люк
- 20. Подогрев сиденья водителя
- 21. Электропитание кондиционера
- 22. Вентилятор
- 23. Реле
- 24. Пинцет
- 25. Запасной предохранитель
- 26. Запасной предохранитель
- 27. Запасной предохранитель
- 28. Запасной предохранитель
- 29. Запасной предохранитель
- 30. Запасной предохранитель
- 31. АМ1
- 32. Подушка безопасности
- 33. Передний стеклоочиститель
- 34. Диагностика противоугонной сигнализации
- 35. Резерв
- 36. Прикуриватель
- 37. Зеркало заднего вида
- 38. Мультимедийная система
- 39. Потолочные фонари
- 40. Задний стеклоочиститель
- 41. Указатель поворота
- 42. Стоп-сигнал
- 43. Вспомогательный источник питания
- 44. Резерв
- 45. Стеклоподъемники
- 46. Резерв
- 47. Резерв
- 48. Резерв
- 49. Резерв
- 50. АМ2
Блокпредохранителей в салоне
Блок предохранителей в салоне находится слева от руля сразу под корректором угла наклона фар. Снимаете крышечку и получаете доступ к предохранителям.
Центральный блок управления электропитанием салона
- 1. Разъем центрального блока управления.
- 2. Разъем центрального блока управления.
- 3. Разъем центрального блока управления.
- 4. Разъем центрального блока управления
- 5. Разъем центрального блока управления
- 6. Разъем центрального блока управления
- 7. Разъем центрального блока управления
Блок предохранителей в моторном отсеке
- 1. Реле дополнительного вентилятора
- 2. Реле компрессора
- 3. Реле топливного насоса
- 4. Реле звукового сигнала
- 5. Реле плафона
- 6. Реле передних ПТФ
- 7. Реле кратковременного включения дальнего света
- 8. Реле дальнего света фар
- 9. Реле ближнего света фар
- 10. Резерв
- 11. Резерв
- 12. Реле основного вентилятора
- 13. Резерв
- 14. Основной вентилятор
- 15. Дополнительный вентилятор
- 16. Вентилятор
- 17. Компрессор
- 18. Масляный насос
- 19. Резерв
- 20. Резерв
- 21. Резерв
- 22. Резерв
- 23. Резерв
- 24. Главное реле
- 25. Резерв
- 26. Резерв
- 27. Резерв
- 28. Резерв
- 29. Плафон
- 30. Звуковой сигнал
- 31. Передние ПТФ
- 32. Лампа дальнего света
- 33. Лампа ближнего света
- 34. Главное реле
- 35. Резерв
- 36. Реле скорости вентиляторов
- 37. Пинцет
- 38. Электронный блок управления системой впрыска топлива
- 39. АВЗ
- 40. Генератор, катушки зажигания
- 41. Резерв
- 42. Резерв
- 43. Резерв
- 44. Резерв
- 45. Резерв
- 46. Резерв
- 47. Резерв
- 48. Резерв
- 49. Резерв
- 50. Резерв
- 51. Запасной предохранитель
- 52. Запасной предохранитель
- 53. Запасной предохранитель
- 54. Запасной предохранитель
- 55. Запасной предохранитель
- 56. Запасной предохранитель
- 57. Запасной предохранитель
- 58. Запасной предохранитель
Рекомендуем к прочтению
Как проверить бензонасос
Лифан х60 не работает прикуриватель
Предохранители и реле
Проверка и замена предохранителя
Если фары головного освещения или другое электрическое оборудование е работает, необходимо проверить предохранитель. Если предохранитель перегорел, замените его новым предохранителем идентичного номинала.
Выключите зажигание и все соответствующее оборудование, затем при помощи пинцета извлеките предохранитель, который, по вашему мнению, перегорел, чтобы проверить его.
Если вы не можете установить перегорел предохранитель или нет, замените предохранители, которые, по вашему мнению, могли перегореть.
Если в наличии нет предохранителя с идентичным номиналом, установите предохранитель несколько меньшего номинала. Однако в таком случае он может опять перегореть, поэтому как можно скорее необходимо установить предохранитель подходящего номинала.
Всегда храните в автомобиле комплект предохранителей на всякий случай.
Если вы заменили предохранитель, но он тут же перегорел, значит, в работе электрической системы появились неисправности, обратитесь как можно скорее к официальному дилеру компании Lifan.
Предупреждение! Использование предохранителя с более высоким номиналом или подручных средств вместо предохранителя строго запрещено. В противном случае это может привести к серьезным повреждениям автомобиля.
Блок предохранителей в левой части приборной панели (нижняя часть перчаточного ящика)
Предохранители
1. Подача питания к центральному замку электронного модуля управления кузова
2. Сигнальный индикатор/ указатели поворотов
3. Топливный насос
5. Прикуриватель 6, пустой
7. Подача питания к антиблокировочной системе
8. Подача питания к электронному блоку управления кузова
9. Заднее противотуманное освещение
10. Питание мультимедийной системы
11. Звуковой сигнал
12. Подача питания к элементам управления мультимедийной системы
13. Фонари заднего хода
14. Замок зажигания
15. Подсветка дверей/крышки багажного отделения
16. Освещение в салоне
18. Внешние зеркала заднего вида
19. Управление системой кондиционирования
21. Питание системы подушек безопасности
22. Потолочное освещение
23. Питание электростеклоподъемников
24. Пустой 25, пустой
26. Подача питания к щитку приборов
29. Подача питания к сервоприводу люка.
34. Зажигание Ам2
35. Зажигание Ам1
36. Подогрев заднего окна
39. Зажигание приборная панель
41. Подача питания/электронный блок управления катушки зажигания/датчик положения распредвала/датчик скорости движения автомобиля
Блок предохранителей на приборной панели (в верхней части)
1. Реле звукового сигнала
2. Реле топливного насоса
3. Реле задних фар противотуманного освещения
4. Реле подогрева заднего окна
7. Реле розетки для подключения дополнительного оборудования
Блок предохранителей в моторном отсеке
Предохранители
3. Запасной предохранитель
4. Запасной предохранитель
5. Запасной предохранитель
6. Запасной предохранитель
14. Подача питания к розетке для подключения дополнительного оборудования
15. Подача питания в салоне
17. Запасной предохранитель
18. Запасной предохранитель
25. Блок управления антиблокировочной системы
26. Блок управления антиблокировочной системы
27. Главное реле
29. Электронный блок управления системы впрыска топлива
30. Высокая скорость вращения вентилятора
31. Низкая скорость вращения вентилятора
32. Регулировка скорости вращения вентилятора/высокая скорость/низкая скорость/компрессор
33. Ближний свет головного освещения
34. Подача светового сигнала для обгона/дальний свет головного освещения
Контакт заземления бензонасоса
На проблемы с заземлением бензонасоса может указывать неисправный датчик уровня топлива. Возможно, ослабло заземление, и бензонасос не может перекачивать топливо. Провод заземления обычно находится под приборной панелью и проходит вдоль салона. Найдите провод заземления, проверьте и очистите все контакты, а затем надежно закрепите провод заземления на бензонасосе.
Реле бензонасоса часто крепится рядом с заземлением бензонасоса, т.е. под приборной панелью. Правильно работающее реле позволяет насосу нагнетать давление в системе в течение нескольких секунд после включения зажигания и сразу же отключаться.
При повороте ключа зажигания водитель слышит характерный щелчок (реле включено), а аналогичный щелчок означает, что реле насоса выключено. Если этот щелчок не слышен, значит, неисправно реле или его контакты. Лучшим решением является замена реле бензонасоса на новое или исправное. Следует добавить, что стоимость детали вполне доступна.
Во время диагностики проверьте предохранитель бензонасоса. Предохранитель на 15 А обычно находится в блоке предохранителей в салоне под капотом и имеет надпись FUEL PUMP, что означает топливный насос.
Выньте предохранитель бензонасоса и проверьте контакты. Целостность контакта будет свидетельствовать о том, что устройство в порядке. Поврежденный контакт указывает на то, что перегорел предохранитель бензонасоса. В этом случае замените предохранитель, который является недорогой заменой (аналогично реле бензонасоса).
