Устройство электрических систем автомобиля МАЗ

Электрическая система включает в себя такие механизмы:

Система электроснабжения и запуска двигателя. Она состоит из промежуточного реле, выключателя массы батарей, замка-выключателя устройств и стартера.
Аккумуляторная батарея. Ее номинальное напряжение — 12 В. Здесь установлено 2 батареи, которые соединены последовательно друг с другом.
Генераторная установка. Это генератор переменного тока, оборудованный выпрямительным блоком.
Стартер с электросхемой Евро-3. Он состоит из контактного болта, стакана, тяги якоря, реле, обмотки, резьбовых заглушек, электрорешетки.
Выключатель массы батарей. Он необходим для отключения и подключения аккумулятора к массе транспортного средства.
Электрофакельное устройство. Его функция заключается в облегчении запуска двигателя в условиях низких температур.
Предпусковой обогреватель.
Система освещения и световой сигнализации. В эту схему электрооборудования входят головные фары, прожекторы, противотуманные огни, задние фонари, освещение внутри кабины водителя.
Контрольно-измерительные приборы. Сюда входят спидометр, двухстрелочный индикатор уровня давления, блок контрольных и сигнальных ламп.
Звуковая сигнализация. Она предназначена для оповещения о падении уровня давления воздуха в тормозном механизме до критической отметки.

Световые индикаторы и звуковая сигнализация

Мигающая индикация указателей обеспечивается аварийным реле-прерывателем. Функции реле дублируются контрольной лампой на выключателе блока аварийной сигнализации.

Указатели поворотов транспорта включают и отключают комбинированным переключателем. Устройство работает при разблокированном положении выключателя приборов. Работу всего механизма оценивают по показаниям соответствующих датчиков.

Обозначение ламп контрольных приборов КамАЗ

Световая индикация тормозной системы активизируется при замедлении и полном прекращении движения транспорта. Срабатывание сигнала торможения происходит за счет замыкания пневмоэлектрического датчика.

Посредством промежуточного пускового реле включаются задние стопорные фонари. Сигнал о включении световой оповестительной сигнализации проходит через амперметр. Работа амперметра не зависит от положения кнопки стартера и выключателя приборов.

Звуковая сигнализация предназначена для оповещения о нормальной работе агрегатов. Передача информации производится посредством пневматических и электрозвуковых сигналов.

Пневматический сигнал включают нажатием кнопки с правой стороны от переключателя наружного освещения. Звуковой сигнал включается и отключается соответствующей кнопкой на поперечной раме под кабиной управления.

Ходовая и подвеска

Ходовая и подвеска МАЗ 4370 заслуживают похвалы. Во многом именно за прекрасное качество конструкции Зубренка и сборки подвески он получил столь широкое распространение. При бережной эксплуатации без капитального ремонта ходовая продержится 250 тыс. км, но и потом после замены износившихся элементов проработает без особых проблем сотни тысяч километров.

Передняя рессора МАЗ 4370 состоит из нескольких листов. Спереди подвеска оснащена гидравлическими амортизаторами со стабилизаторами. Задняя рессора полуэллиптическая.

В целом такая конструкция дает жесткий ход, но зато легко и просто ремонтируется и не требует особого обслуживания.

Размер колесных дисков — от 17 до 20”. Размер подходящих шин 235/75R17,5.

История создания

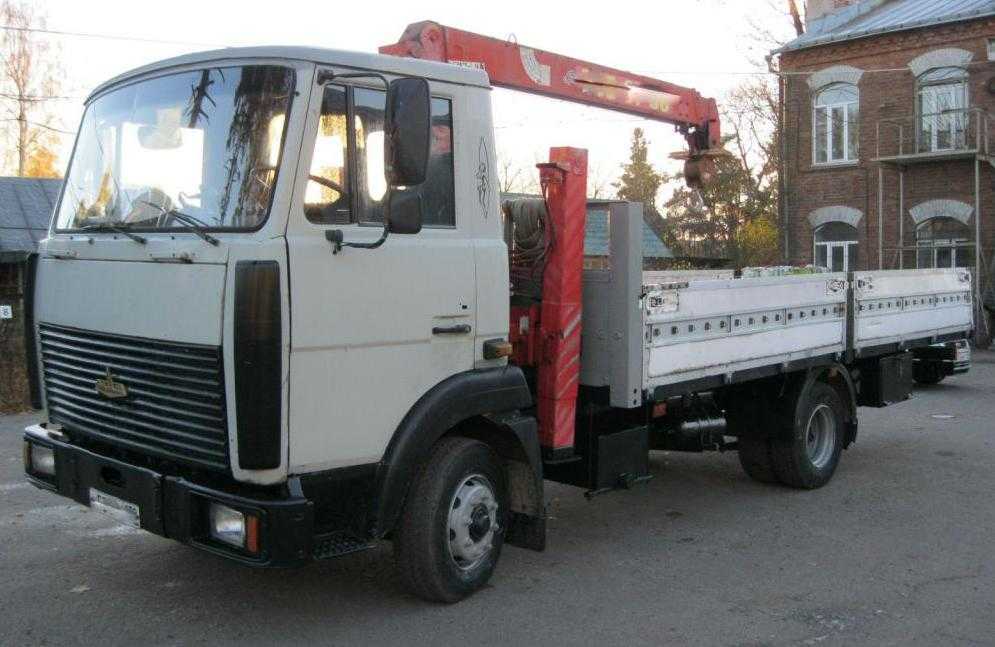

Зубренок МАЗ-4370 — одна из первых модификаций грузового автомобиля

Минский автозавод разрабатывал концепцию будущего МАЗ 4370 в кооперации с Горьковским автозаводом. Первые концептуальные низкорамные среднетоннажники проектировались инженерами предприятий в 90-х годах. Но после развала СССР в МАЗ решили отказаться от сотрудничества с российским автозаводом, поскольку в силу ряда причин взаимодействовать с представителями другого государства стало сложно. В связи в этим в Минске решили прекратить поставки и для остальных грузовиков, в частности для МАЗ 5336, кабин ГАЗовского производства.

Не оставив идею создания среднетоннажника, мазовские инженеры решили взять за прототип MAN L 2000, собиравшийся в Германии. Откорректировав ряд функций и нарастив грузоподъемность, на Минском автозаводе создали МАЗ 4370 Зубренок именно в том виде, в котором он и сошел с конвейера в 99-м году.

Выход на российский рынок

На момент появления новинки на российском авторынке грузовой техники было два основных конкурента в этом классе — ГАЗ 3310 и ЗИЛ 5301. Белорусский среднетоннажник обошел их сразу по нескольким параметрам. Во-первых, кабина была просторнее и комфортабельнее. Во-вторых, грузоподъемность новинки была выше, что стало, пожалуй, самым весомым аргументом в ее пользу при прочих равных. Длительное время на отечественном авторынке грузовик МАЗ 4370 попросту не имел конкурентов. Высоким спросом Зубренок пользуется по сей день.

В 2007м году Камский автозавод выпустил на рынок прямого конкурента для Зубренка МАЗ 4370 — КамАЗ 4308, который получил в народе прозвище «Камазенок». Не желая сдавать позиции, на автопроизводстве работали над модернизацией своего грузовика. В 2010 году производитель представил второе поколение Зубренка. Обновленный грузовик получил индекс МАЗ 4371. У него переработана кабина, которая стала еще более комфортабельной, чтобы соответствовать требованиям времени. Также МАЗ 4371 Зубренок-2 агрегатировался более экологичными дизельными движками.

Ранее мы писали о технических характеристиках автокрана КС-5473 Днепр и особенностях его эксплуатации.

Марки гофрокартона: отличия Т21, Т22, Т23, Т24, ГОСТ, виды гофрокартона

Газовые Генераторы: Выбираем Лучший

Складское оборудование и техника: виды техники для склада

Клещевой захват для блоков, бревен, труб, кирпича: устройство, виды, принцип работы

Оказание услуг автокрана: когда выгодно арендовать технику, как заключить договор

Какие бывают горелки: по типу топлива, газовые, по применению, для котлов

Винтовые шнековые транспортеры для сыпучих материалов: устройство, характеристики, виды спиральных транспортеров

Металлические кабельные лотки: преимущества, виды, какие выбрать

Рейтинг грузовых шин: на ведущую и рулевую оси, на полуприцеп с характеристиками в таблице

Аренда фронтального погрузчика с водителем и без: что выгоднее?

Какой прицеп лучше – одноосный или двухосный: какой удобнее, какой лучше выбрать для легковой или грузовой машины

Гусеницы для спецтехники: какие преимущества они имеют перед колесными машинами

Схема подключения стартера ямз 238

На двигателе ЯМЗ-236 и ЯМЗ-238 всех модификаций устанавливается стартер СТ-103 (рис. 104). Проверку и регулировку стартера лучше всего производить на специальном контрольно-испытательном стенде мод. 2214. Однако возможна проверка стартера и без стенда. Стартер после очистки от пыли и грязи проверяется на двух режимах работы: на холостом ходу без нагрузки и при полном торможении. В первом случае измеряется напряжение на клеммах стартера, потребляемый ток и число оборотов вала; во втором случае измеряется момент, который нужно приложить, чтобы удержать якорь стартера от вращения. Указания по проверке стартера на стенде изложены в инструкции, прилагаемой к стенду мод. 2214. При отсутствии стенда стартер можно закрепить в тисках.

Для испытания на холостом ходу необходимы вольтметр постоянного тока со шкалой до 30 В, амперметр постоянного тока с на-

для среднего подшипников. После развертки через отверстия под масленки 25, 14, 9 сверлят отверстия диаметром 5,8 мм под фильц и снимают заусенцы. В якоре реле при помощи контрольной лампы убеждаются в отсутствии замыкания обмотки якоря на пакет железа. Для этого подсоединяют один наконечник от лампы к пакету железа, другой к каждой из ламелей якоря. Лампа гореть не должна.

На отсутствие межвитковых замыканий якорь следует проверять на индукционном приборе ППЯ-5. При обнаружении межвитковых замыканий или замыкания обмотки на пакет якорь заменяют. Якорь также подлежит замене, если провода выступают из пазов якоря. Это свидетельствует о разносе обмотки. Коллектор якоря с подгоревшими местами и выступающей слюдой между пластинами необходимо проточить с последующей шлифовкой мелкой стеклянной шкуркой. Биение коллектора относительно опорных шеек вала не должно превышать 0,05 мм . Коллектор при ремонте может быть проточен до диаметра 56,0 мм . Коллектор диаметром менее 56 мм ремонту не подлежит, а заменяется новым.

мм. При этом биение его относительно вала якоря не должно превышать 0,15 мм . Поврежденные бандажи якоря подлежат замене. Новые бандажи изготавливают из стальной луженой проволоки. На крайние бандажи наматывается по 10—11, на средние по 7—8 витков. Каждый бандаж обжимают пятью скобами. Начало и конец проволоки должны находиться под скобой. После намотки новый бандаж следует пропаять припоем. Биение железа якоря относительно шеек вала не должно превышать 0,15 мм .

в реле привода стартера проверяют исправность втягивающей и удерживающей обмоток при помощи омметра. Схема включения омметра показана на рис. 106. Сопротивление исправной втягивающей обмотки должно быть 0,7—1,1 Ом, удерживающей 4,2— 5,8 Ома при температуре 20° С. Значительное отличие величины сопротивлений от указанных свидетельствует или о межвитковых замыканиях в обмотках или о замыкании на корпус. В этом случае реле статера заменяют.

Модификации

МАЗ-4370 изначально имел немецкую кабину и собирался на шасси MAN. Наладив на Минском автомобильном заводе производство большинства узлов и агрегатов, на протяжении всех годов выпуска в конструкции «Зубренка» применялись запасные части, как отечественных, так и зарубежных производителей. Модификации МАЗа-4370 в основном отличаются размерами колесной базы, незначительной разницей в грузоподъемности, установленными силовыми установкам и коробками передач. На сегодняшний день можно встретить МАЗ-4370 с колесной базой 3000, 3700, и 4200 мм. К основным модификациям относятся:

МАЗ-437040 с двигателем ММЗ Д-245.9-540 мощностью 136 л.с. отвечающего нормам ЕВРО-1 и коробкой передач ЗИЛ-695Д или пятиступенчатой механикой СААЗ. Модель не выпускается, а на последующие модификации устанавливаются более совершенные двигатели.
МАЗ-43704 с силовой установкой ММЗ Д-245.30 Е2 мощностью 155 л.с. отвечающего экологическим нормам ЕВРО-2 и коробкой передач СААЗ-3206.70.
МАЗ-437043 с двигателем ММЗ Д-245.30 Е3 мощностью 155 л.с. отвечающего экологическим нормам ЕВРО-3 с коробкой передач СААЗ-3206.
МАЗ-437030 с немецкой турбированной силовой установкой DEUTZ BF4M 1013FC мощностью 170 л.с. отвечающего экологическим нормам ЕВРО-3 с коробкой передач импортного производства ZF S5-42.

На модификации МАЗ-4371W2-431 устанавливается дизельный двигатель американской компании Cummins 4ISBe4185 с шестиступенчатой коробкой FAST GEAR J70TA.

В качестве модификаций «Зубренка» можно рассматривать самосвал МАЗ-457043, седельный тягач МАЗ-447131 для работы в сцепке с низкорамным полуприцепом грузоподъемностью 12 тонн, и МАЗ-437141 для работы в составе автопоезда с полной массой до 17,5 тонн.

Автомобили, имеющие индекс 4371 отличаются также более просторной кабиной с откидным спальным местом и отделкой с использованием панелей от МАЗ-5440.

Блок в салоне

Главный блок предохранителей и реле находится в салоне, по середине приборной панели, со стороны пассажира и закрыт защитной крышкой.

Вариант 1

Описание предохранителей

p, blockquote 8,0,0,0,0 —>

16А холодильник
16А (+) от замка для ABS тормозов
16А осушителя воздуха, нагревателей
16А (+) от генератора для ABS тормозов
16А от генератора для электроники двигателя
8А повороты
8А фонари
8А сигналов торможения тягача
8А (+) с реле сигналов торможения
8А фонаря заднего хода
8А сигналов торможения прицепа
8А аварийной сигнализации
8А блока управления подогревателем
8А таймера терморегулятора, радио
8А вентилятор штатного отопителя
8А нагревателей независимого отопителя
8А дальнего света правой фары
8А дальнего света левой фары
8А ближнего света правой фары
8А ближнего света левой фары
8А резерва габаритов
8А подогрева зеркал, стеклоподъемников
8А муфта вентилятора
8А электрических сигналов
8А регулятора напряжения, останов двигателя
8А клапана останова двигателя
8А выключателей
8А стеклоочистителя
8А питания контрольных ламп остальных
8А питания контрольных ламп аварийных
8А питания приборов
—
8А тахограф
6А плафонов кабины
6А задних противотуманных фонарей
8А дополнительных фар дальнего света
8А передних противотуманных фар
8А правого габарита прицепа
8А левого габарита прицепа
8А подсветки приборов
8А правого габарита тягача
8А левого габарита тягача

Вариант 2

Фото — схема

Обозначение

Расположение основных элементов ЭСУ двигателя

1–реле управления стартером (промежуточное); 2–реле блокировки выключения АКБ; 3, 4–реле подогрева топлива; 5, 6–блок предохранителей ЭСУ двигателя и БДИ; 7–кнопка диагностики ЭСУ двигателя; 8–диагностический разъём ISO9141; FU601–предохранитель 10А ЭСУ двигателя; FU602–предохранитель 15А ЭСУ двигателя; FU603–предохранитель 25А ЭСУ двигателя; FU604, FU605–предохранители 5А БДИ

Вариант 3

Описание предохранителей

p, blockquote 20,0,0,0,0 —>

звуковой электро сигнал
стеклоочиститель и стеклоомыватель
звуковой пневмо сигнал, вольтметр, контрольные индикаторы реле ручного тормоза
аварийная сигнализация
указатели поворотов
знак автопоезда и подогрев зеркал
передние противотуманные фонари
задние противотуманные фонари
фонарь заднего хода
резерв
электропитание после замка зажигания
электропитание на клемме 17
клапаны дифференциалов и фара освещения сцепки
электропитание тахографа
электропитание указателей
контрольные индикаторы
контрольные индикаторы
подсветка
ближний свет левого борта
ближний свет правого борта
дальний свет левого борта
дневной ходовой огонь
габаритные огни левого борта прицепа/ полуприцепа
габаритные огни правого борта прицепа/ полуприцепа
дальний свет правого борта
габаритные огни левого борта тягача
осушитель воздуха пневмо системы
габаритные огни правого борта тягача
стоп сигнал тягача
стоп сигнал прицепа/ полуприцепа
электро факельное устройство
резерв
вентилятор отопителя
розетка дополнительная
акустическая система
внутреннее освещение
системы электронного управления

Конечно, это далеко не все варианты блоков и их назначения, которые использовались в МАЗах. А лишь самые часто встречающиеся.

p, blockquote 22,0,0,0,0 —> p, blockquote 23,0,0,0,1 —>

Если у вас есть дополнения к данному материалу, пишите их в комментарии.

Несколько слов о замене

Тем не менее, расскажем примерный алгоритм замены детали с помощью схемы БСК 4.

Обычно поломка детали происходит следующим образом:

Выгорают куски многослойной платы, дорожки;
Происходит короткое замыкание в токопроводящих жгутах, проводке;
Блок БСК 4 выходит из строя.

Если вы захотите попробовать восстановить деталь, сделайте следующее.

Изучив предварительно схему блока БСК 4 МАЗ, снимите деталь. Затем рассмотрите внимательно повреждения.

При обнаружении выгоревших дорожек, аккуратно подрежьте их каналы так, чтобы они не касались друг друга/

Если есть небольшое отверстие – заделайте его, к примеру, эпоксидкой.

Приступайте к паянию элементов с задней крышки.

При правильном ремонте все элементы должны собраться воедино.

Еще раз хотим подчеркнуть – экономить на БСК-4 глупо, ведь сделав его ремонт, вы не сможете гарантировать исправную работу элемента.

Если одна из новых перемычек отсоединиться, возникнет замыкание и следовательно возгорание.

Все это может привести не только к покупке нового блока БСК-4 МАЗ, но и замене более дорогостоящих деталей.

В процессе ремонта вы можете наделать множество ошибок.

К примеру, даже досконально изучив схему БСК 4 МАЗ, большинство ремонтников забывают убрать обрезки дорожек.

В дальнейшем через материал платы произойдет утечка. И из-под машины может возникнуть дым.

Работа по изучению схемы блока БСК-4, затем последующий ремонт потребуют около 5 000 – 8 000 рублей.

Фактически половина стоимости нового блока.

Поэтому мы рекомендуем вам купить только новый БСК 4 на МАЗ. Только так вы будете уверены в том, что со временем в электрооборудовании грузовика не возникнет замыкание.

Чтобы избежать выхода из строя БСК 4, рекомендуем следить за соответствием номиналов предохранителей, состоянием электрооборудования автомобилей.

Маз 5440 и Маз 6430 общее обозначении двух серий седельных тягачей Минского автомобильного завода выпускавшихся с 1997 года и по настоящее время с различными модификациями, изменениями (643008, 6430A8, 643005, 6430A5, 6430A4, 631208, 6312A8, 544009, 5440A9, 544008, 5440A8, 544005 и т. д.) и поколениями (Евро 3 4 5 6). В данной статье вы найдёте описание наиболее популярных блоков предохранителей и реле Маз 5440 и Маз 6430 со схемами и местами их расположения.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Двигатели на МАЗ 4370

Грузовой Зубренок МАЗ 4370 выпускался в четырех модификациях, которые различались силовыми установками. Изначально на грузовик устанавливался белорусский двигатель ММЗ Д-245. Движок не соответствовал европейским экологическим стандартам, поэтому нуждался в доработке. Довольно быстро его заменили на улучшенную версию Д-245.30, уже соответствовавшую стандарту Евро-2. Спустя несколько лет мотор еще доработали до стандарта Евро-3. Кроме минских двигателей, на МАЗ 4370 агрегатировали немецкий движок Deutz BF4M 1013FC, отвечающий Евро-3. Но последние модификации в России встретить можно относительно нечасто.

Двигатель МАЗ 4370 Д-245

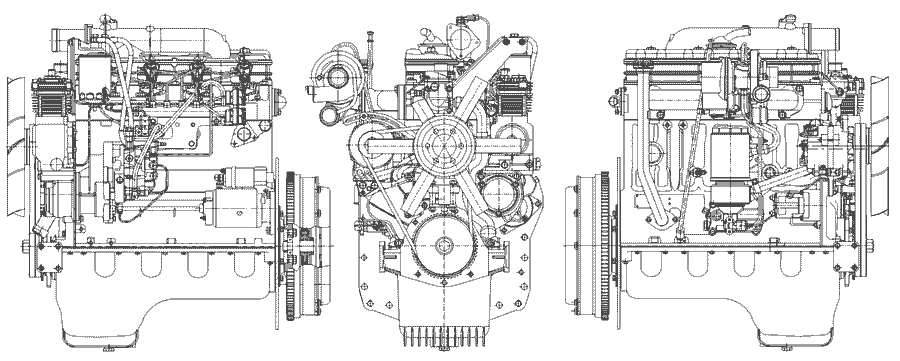

Дизельный двигатель Д-245 на МАЗ 4370

Основным двигателем для МАЗ 4370 стал белорусский Д-245. Это турбированный дизельный мотор, который «засветился» на многих моделях тракторов и спецтехники и прекрасно зарекомендовал себя и в эксплуатации, и в техническом обслуживании. 4,75-литровый движок имеет 1,5 тыс. оборотов в минуту и генерирует 157 л.с. Это позволяет ему быть с одной стороны тяговитым, а с другой — иметь хорошую топливную экономичность: в комбинированном цикле расход на «сотню» достигает 17 л.

По конструкции двигатель МАЗ 4370 Д-245 4-хтактный, имеет четыре цилиндра, размещенных в один ряд.

Таблица технических характеристик МАЗ 4370 Д-245 Евро3

Рабочий объем	4,75 литров
Мощность	95 кВт или 157 л.с.
Номинальные обороты	1,5 тыс. об/минуту
Макс. крутящий момент	580 Н*м
Степень сжатия дизтоплива	17
Расход топлива	17 л/100 км (комбинированный цикл)
Масса	0,45 т

Двигатель МАЗ 4370 Deutz BF4M 1013FC

Дизельный двигатель Deutz BF4M 1013FC, который ставился на МАЗ-4370

Альтернативной двигательной установкой стал Deutz BF4M 1013FC — четырехтактный дизельный мотор с четырьмя цилиндрами, имеющий жидкостное охлаждение, торбокомпрессор и непосредственный впрыск топлива. Клапаны располагаются сверху. Стартер 12В/24В. Если сравнивать Deutz BF4M 1013FC с Д-245, то технические характеристики примерно одинаковые. Но Зубренок с Deutz BF4M 1013FC работает на порядок тише.

Таблица технических характеристик МАЗ 4370 Deutz BF4M 1013FC Евро3

Рабочий объем	4,76 литров
Мощность	129 кВт или 173 л.с.
Номинальные обороты	1,5 тыс. об/минуту
Макс. крутящий момент	700 Н*м
Степень сжатия дизтоплива	17,5
Расход топлива при 100% нагрузке	29 л/ч
Масса	0,432 т

Устройство

Устройство МАЗ-4370 Зубренок:

Силовой агрегат. В его состав входит воздушный фильтр, двухступенчатый бункер, предназначенный для сбора пыли.
Трансмиссия. На этой модели грузовика установлена пневматическая версия КПП, оборудованная гидравлическим усилителем руля.
Ходовая часть. Сюда входит передняя ось, тормозное устройство и продольная тяга.
Тормозная система. Она может быть рабочей, вспомогательной, стояночной и запасной.
Электрическое оборудование. К нему относится тахограф, отопительный блок, система освещения внутри салона.
Система рулевого управления с распределительным устройством.
Кабина водителя.
Грузовая часть.

Также транспорт можно использовать вместе с автомобильным прицепом.

Коробка передач

Коробка передач МАЗ-437041-262 включает в себя следующие элементы:

Картер. В нем находятся все основные узлы. При помощи картера КПП крепится к механизму сцепления.
Валы трансмиссии. Их вращение происходит в подшипнике, который установлен в картере. Валы оснащены шестернями с различным количеством зубьев.
Синхронизирующее устройство. Оно предназначено для плавного и бесшумного переключения передач. Такой механизм уравнивает угловые скорости вращающихся шестерен.
Устройство переключения передач. Оно управляется при помощи специальной рукоятки, которая находится в кабине водителя.

Схема переключения передач МАЗ есть в руководстве по эксплуатации транспортного средства.

Передаточные числа КПП зависят от выбранной модификации автомобиля (от 3,59 до 8,75).

Задний мост

Конструкция заднего моста МАЗ-437043 состоит из таких элементов, как:

балка;
фланцы;
крепежные болты и гайки;
запорное кольцо;
2 штампованных кожуха;
картер редуктора.

Концы штампованных кожухов приварены к фланцам, у которых есть отверстия для сальников и подшипников. Такая конструкция позволяет снизить вероятность появления утечки масляной жидкости в редукторе.

На лицевой стороне фланцев находятся крепежные элементы, которые необходимы для соединения заднего моста с тормозной системой задних колес. Также крепежные болты соединяют маслоотражатель, пластину, которая необходима для фиксации подшипника, и уплотнительную прокладку. Запорное кольцо нужно для фиксации шарикового подшипника.

Электрическое оборудование

Электрическое оборудование МАЗ-437041-268 включает в себя:

Аккумуляторную батарею, номинальное напряжение которой равно 12 В. Аккумуляторы соединены последовательно между собой, электросхема подключения есть в инструкции пользователя.
Установку генераторного типа. Она оборудована выпрямительным блоком, у которого есть интегрированный регулятор напряжения.
Стартер. Это устройство, предназначенное для запуска двигателя.
Выключатель массы батарей.
Электрофакельное устройство, которое необходимо для облегчения запуска мотора при минусовой температуре.
Предпусковой обогреватель силового агрегата.
Систему освещения (внутреннего и внешнего) и световую сигнализацию.

Обслуживание, неисправности и ремонт

Основные неисправности и ремонт электрооборудования:

Вышли из строя лампы подсветки указательных приборов. В этом случае рекомендуется проверить надежность контакта в разъемных соединениях, осмотреть предохранительное устройство на наличие повреждений и дефектов, проверить целостность реостата подсветки и исправность реле.
Во время включения передачи заднего хода не загораются фонари. В этом случае следует устранить короткое замыкание в проводке фонаря, проверить надежность контактов, подключить жгут к датчику заднего хода, осмотреть лампу на наличие дефектов, привести в соответствие провода в колодке.
Не загораются стоп-сигналы задних фонарей. Проблема может быть связана с обрывом цепи, возникновением короткого замыкания, неисправностью сигналов торможения, обрывом нити лампы накаливания.
Не горят головные фонари. Необходимо осмотреть электропроводку на наличие короткого замыкания, провести внешний осмотр переключателя (при обнаружении повреждений — заменить), проверить исправность реле.
Не работает обогрев зеркал. Следует осмотреть контакты в разъемных соединениях, проверить предохранитель на износ, заменить поврежденные детали в системе.
Постоянно горят головные фары. В этом случае нужно проверить исправность переключателя, надежность контактов в колодках, осмотреть реле на наличие дефектов.
Не горят указатели поворотов. Необходимо заменить лампы, осмотреть прерыватель, заменить БКА.
Вышел из строя тахометр. Неисправность может быть вызвана сбоями в работе датчика, предохранительного устройства или ненадежностью контактов в колодках.

Техническое обслуживание проводится после 50000 км пробега. Для исправной работы всех механизмов электрического оборудования не рекомендуется отключать провода от плюсового вывода и от аккумулятора, проверять функционирование систем путем замыкания клемм или мегомметром.

Выхлопная система лада схема
Схема эбу форд маверик
Ошибка p061b mazda cx 5
Ошибка фиат добло р1300
Задняя подвеска фольксваген пассат б6 схема

Как подключить генератор МАЗ?

При мойке двигателя рекомендуется защищать генератор от попадания воды. Каждая фаза состоит из двенадцати последовательно соединенных катушек, расположенных на отдельных полюсах всего 36 полюсов.

В щеткодержателе также установлено подпиточное сопротивление 3 величиной 75Ом, служащее для обеспечения надёжного возбуждения генераторной установки на низких оборотах двигателя. Отключение аккумулятора при работе силового агрегата снижает нагрузки и приводит к неисправности генератора ЯМЗ. Замену вышедшего из строя регулятора и щеток надо проводить в мастерской.

Это сделано для того, чтобы разгрузить контакты ВПС, так как ток при первоначальном возбуждении генератора может достигать 5 А. Генераторная установка представляет собой трехфазную двенадцатиполюсную синхронную электрическую машину со встроенным выпрямительным блоком, помехоподавляющим конденсатором, щеткодержателем с регулятором напряжения и системой с протяжной вентиляцией. Кроме прямых функций — выработки электроэнергии для снабжения электрооборудования авто, к современным генераторам предъявляется еще одно требование — он не должен влиять и реагировать на радиоволны. Сердечник набран из пластин электротехнической стали, изолированных друг от друга лаком и соединенных сваркой по наружной поверхности пакета. А оно требуется для системы зажигания, бортового компьютера а теперь и разнообразных гаджетов , устройств диагностики и контроля и само собой для освещения, как сигнального, так и бытового.

С увеличением частоты вращения ротора напряжение генератора может достигнуть опасного для приемников значения, поэтому генератор работает совместно с регулятором напряжения, поддерживающим напряжение в бортовой сети автомобиля в заданных пределах. Так как электродвигатель работает непродолжительное время, то он обеспечивает нормальную работу подогревателя при пробегах автомобилей в течение нескольких капитальных ремонтов. Происходит возбуждение генератора от тока независимого источника — аккумуляторных батарей. Во время эксплуатации контролируйте натяжение ремня и следуйте за износом составных элементов. Водостойкое исполнение генератора обеспечивается применением соответствующих покрытий поверхности его деталей и пропиткой обмоток водостойкими лаками.

Генераторы автомобиля МАЗ моделей и питание получают от дополнительных диодов. Если напряжение возрастает или уменьшается, регулятор соответственно уменьшает или увеличивает ток возбуждения и вводит напряжение в нужные пределы. Ротор 17 представляет собой вал с напрессованными шихтованным пакетом и втулкой. Нельзя проверять исправность схемы электрооборудования и отдельные провода мегомметром или лампой, на которую подается напряжение выше 26 В, при неотключенном генераторе. После сборки схема закрывается крышкой и заливается специальным герметиком.

На другой малогабаритной керамической плате расположены структуры кристаллы транзистора предоконечного каскада Т2, выходного транзистора Т3 и гасящего диода Д1. Неправильное подключение проводов и клемм вызывает выход из строя выпрямительных диодов. При проверке генератора на автомобиле пересоединять провода и подключать для проверки приборы необходимо при отключенном выключателе массы. Вывод предназначен для подключения тахометра и других устройств реле блокировки стартера, АБС и прочее , критичных к форме фазного сигнала. Фазы обмотки статора якоря генератора Схема подключения резервного генератора к дому. Реверсивный рубильник схема подключения

Назначение блока МАЗ

Благодаря современному БСК 4 МАЗ (многослойная печатная плата) цепи электротехнической аппаратуры белорусских грузовиков защищены от перенапряжения.

Высокое качество блока соответствует международным стандартам.

Благодаря налаженному производству и применению последних технологий блок БСК 4 МАЗ имеет следующие характеристики:

Напряжение — 24 ±6 В;
Режим работы детали – номинальный S 1;
Соответствует ГОСТ 3940;
Температурный режим – от -55 до +60 градусов Цельсия;
Предусмотрена функция повышенной защиты от поступления жидкости, пыли и других инородных тел;
Масса – 6,8 кг.

Признаки неисправности

Не горят задние фонари
Не работает печка
Не горит фара ближнего света
Не горит фара дальнего света
Не работает подъем кузова
Загорелся чек
Нет габаритов
Ошибка иммобилайзера
Не работают стеклоочистители
Не работают указатели давления воздуха
Льют форсунки
Неправильное показания спидометра
Нет питания на прицепе
Троит двигатель
Горит лампа давления масла
Не горят габариты
Нет зарядки
Не гаснет стоп-сигнал

Не работает тахограф
Горит лампа зарядки
Ошибки компьютера
Сгорает предохранитель
Не горят стоп-сигналы
Горит чек под нагрузкой
Пропали половинки
Не работает уровень пола
Пропали повороты
Не реагирует на газ
Не заводится
Не крутит стартер
Не набирает обороты
Не работает аварийка
Не тянет
Не включаются скорости
Пропала тяга

Ниже указан список неисправностей грузовиков МАЗ устранением которых занимаются наши мастера:

Показать перечень неисправностей

электропроводки
рефрижератора
иммобилайзера
системы бортовой самодиагностики
панели приборов
световой и аварийной сигнализации
системы нейтрализации выхлопных газов EGR
тормозной системы ABS
топливной системы
системы цифровой, мультиплексной передачи данных (информации) CAN (Кан) шины
системы управления движением
коробки переключения передач (КПП), ZF, АКПП, круиз-контроль
системы зарядки и электропитания
электрооборудования
стеклоочистителя, стеклоомывателя
электронных блоков управления (ЭБУ)
системы отопления и комфорта салона
системы управления двигателем
монтажный распределительного блока
дополнительного оборудования, гидроборта
звуковой сигнализации
системы управления пневмоподвеской, уровнем пола
гидравлической системы
системы пуска
освещение

Блок предохранителей БСК-4 (УБКА)

Современное устройство — блок бортовой системы УБКА (БСК-4) используется для увеличения скорости коммуникаций приборов в автомобиле МАЗ. Так-же блок обеспечивает защиту цепей электротехнических приборов от перенапряжения. Производителем данного устройства является ОАО «МПОВТ» (Беларусь), которая выпускает детали для автомобилей по международным стандартам качества. Устанавливается на грузовиках МАЗ-5440; МАЗ-6430 и других

Взаимозаменяемость коммутационных блоков:

Блок БСК-4 имеет следующие свойства:

температурный режим работы детали составляет от -55 до +60 градусов по Цельсию;
напряжение составляет от 18 до 30 вольт;
вес детали — 6.8 килограмм;
деталь защищена от воздействия вредных факторов среды — пыли, воды и прочих инородных веществ;
Изготавливается в строгом соответствии со стандартом ГОСТ 3940.

Перечисленные свойства позволяют блоку БСК-4 работать длительное время даже в условиях низких температур и при наличии вредных факторов среды.

Габаритные размеры и масса

МАЗ-4370 имеет отличные эксплуатационные параметры и, несмотря на это, весьма компактен. Его габариты:

высота – 2 850 мм;
длина – 5 500 мм (без прицепа), 8 200 мм (с прицепом);
ширина – 2 550 мм.

Сухая масса самого автомобиля составляет 4,9 т. Это и является очень важным преимуществом: многие дорожные сооружения типа мостов и железнодорожных переездов не рассчитаны на большую массу передвигающейся по ним техники.

Максимально возможный вес, который сможет перевозить МАЗ-4370, составляет 5 т. Распределяется масса автомобиля между осями следующим образом:

передняя ось испытывает нагрузку в 3,65 т;
задняя ось испытывает нагрузку в 6,45 т.

На задней полуоси колеса спарены между собой, так как нагрузка на них намного больше, чем на передние. Колесная база довольно велика для автомобиля с такими габаритными параметрами и грузоподъемностью – 4,2 м. Внутренний объем кузова составляет целых 35,5 м3.
