Снятие и замена

Процесс замены является идентичным для всех версий ФВ. Для замены вам понадобится отвертка или гаечные ключи, в зависимости от того, на чем крепится БП к кузову — болтами или саморезами. Определитесь с тем, какой инструмент вам нужен, — и можно приступить к снятию.

  1. При помощи отвертки отсоедините накладку приборной панели, за которой установлен БП в вашем авто.
  2. Открутите винты крепления БП к кузову автомобиля.
  3. Вытащите устройство: оно будет висеть на проводах.
  4. Возьмите новый БП и поочередно, отключая от старого устройства, вставьте в разъемы нового БП все необходимые провода.
  5. Установите новый БП на место, прикрутив винты крепления и закрыв накладку панели приборов.

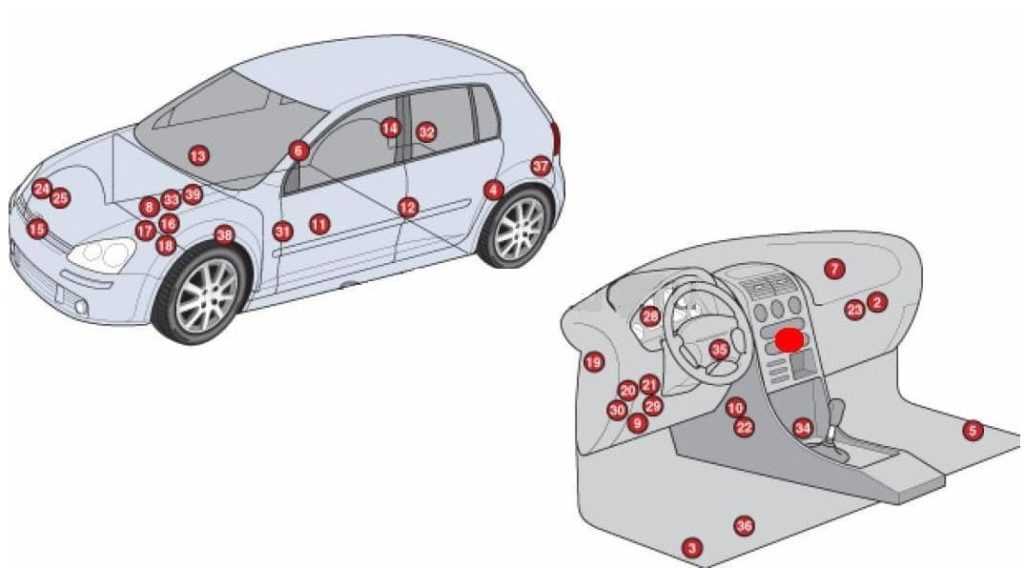

Общее расположение блоков управления

Обозначение

p, blockquote 6,0,0,0,0 —>

1 Электронный блок управления кондиционером
2 Блок управления электродвигателем вентилятора кондиционера/ отопителя
3 Боковой датчик удара, со стороны водителя
4 Боковой датчик удара, задний левый
5 Боковой датчик удара, со стороны пассажира
6 Боковой датчик удара, задний правый
7 Датчик наклона автомобиля (противоугонная система)
8 Аккумуляторная батарея
9 Диагностический разъем (DLC)
10 Разъем шины данных
11 Блок управления электро оборудованием двери водителя — в двери
12 Блок управления электро оборудованием левой задней двери
13 Блок управления электро оборудованием двери пассажира- в двери
14 Блок управления электро оборудованием правой задней двери
15 Блок управления электродвигателем вентилятора системы охлаждения — на электродвигателе вентилятора системы охлаждения
16 Блок предохранителей /реле, моторный отсек 1
17 Блок предохранителей /реле, моторный отсек 2
18 Блок предохранителей /реле, моторный отсек 3-под блоком предохранителей /реле в моторном отсеке 1
19 Блок предохранителей /реле, приборная панель 1
20 Блок предохранителей /реле, приборная панель 2
21 Блок предохранителей /реле, приборная панель 3
22 Блок управления корректором фар (модели с ксеноновыми фарами
23 Резистор электродвигателя вентилятора отопителя
24 Звуковой сигнал 1
25 Звуковой сигнал 2
28 Блок управления комбинацией приборов
29 Много функциональный блок управления 1 — в блоке предохранителей/ реле приборной панели 3- функции: Прикуриватель, система поддержания скорости, противотуманные фары, аварийная сигнализация, фары, обогреватель заднего стекла, звуковой сигнал, лампы освещения салона, очиститель/ омыватель заднего стекла, фонари заднего хода, передние габариты, стоп-сигналы, омыватель лобового стекла, очиститель лобового стекла
30 Много функциональный блок управления 2 — функции: Противоугонная система, замок крышки багажника/ задней двери, привод открывания крышки багажника/ задней двери, центральный замок, электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, привод открывания лючка заливной горловины топливного бака, люк
31 Блок контроля датчика NOx- под днищем кузова
32 Блок управления системы парковки — правая часть багажного отделения
33 Блок управления усилителем рулевого управления- над рулевой рейкой
34 Электронный блок управления SRS
35 Блок управления электро оборудованием рулевой колонки
36 Блок управления телефоном — под сиденьем, если установлен
37 Блок управления электрооборудованием прицепа — левая часть багажного отделения
38 Электронный блок управления КПП — за аркой колеса
39 Блок управления стеклоочистителем лобового стекла-на резонаторе системы впуска

Предохранители и реле в салоне Фольксваген Поло седан

Блок предохранителей расположен у ног водителя, в нижней части панели приборов, под рулевым колесом. Блок закрывается защитной крышкой, внутри которой обычно находится цепь для блока предохранителей.

Обозначение предохранителей с крышки блока

Описание

1 Бронировать
2 10 / 15A Выключатели на рулевой колонке, насос омывателя, электродвигатель заднего стеклоочистителя
стакан
3 5 / 7.5A Реле топливного насоса, блок управления двигателем
4 7.5A Переключатели на рулевом колесе
5 Бронировать
6 5А Блок управления приборной панелью
7 5 / 15A Регулятор направления светового луча, освещение номерного знака
восемь Форсунки 10А или резерв
девять Блок управления ABS 5 / 7.5A, переключатель ASR / ESP
10 5 / 7,5 А Главный блок, датчик скорости автомобиля, селектор АКПП, блок управления трансмиссией, выключатель зажигания
одиннадцать 5A Регулятор направления светового пучка, мотор-редукторы в блоках фар
12 5A Джойстик регулировки зеркал заднего вида
13 15A Блок управления АКП, многофункциональный переключатель АКП, селектор АКП
14 Блок управления подушками безопасности 5 / 10A
15 5A Нагревательные элементы форсунки омывателя ветрового стекла
16 Блок управления парктроником 5 / 10А
17 10 / 15A Лямбда- и клан-зонд обогрев системы улавливания паров топлива
18 5 / 7,5A Блок управления в комбинации приборов, противотуманная фара в левом заднем фонаре
19 5 / 7,5 А Реле габаритных огней, основной аудиоблок, блок управления электрооборудованием, выключатель зажигания и стартера
ветры 5 / 10A Блок управления в комбинации приборов, подрулевые переключатели
21 год 10 / 15A Блок управления Powerpack, направленное освещение, освещение салона с задержкой отключения, освещение багажного отделения
22 Диагностический разъем 5 / 10А, блок управления микроклиматом, блок управления микроклиматом, соленоид блокировки ключа в замке зажигания
23 7.5 / 10A Центральный электрический блок, блок управления двигателем, блок управления АКПП, переключатель АКПП (ручной режим)
24 5А Блок управления силовым агрегатом, резисторы для наружных зеркал
25 5 / 7,5A Датчик давления хладагента, реле компрессора кондиционера, блок управления вентилятором охлаждения, блок управления микроклиматом, диагностический разъем, блок управления отоплением и вентиляцией, диагностический разъем
26 год 7.5 / 10A Блок управления гидроусилителем руля
27 5 / 15A Выключатель фонарей заднего хода в правом заднем фонаре
28 год Лямбда-зонд 10А
29 Катушки зажигания 20А
тридцать Электромагнитный клапан канистры 15А, насос охлаждающей жидкости, клапан переключения радиатора
рециркуляция выхлопных газов
31 год Форсунка цилиндра 10А
32 10А Топливный насос, 30А Блок управления двигателем
33 5A Датчик положения педали сцепления, выключатель стоп-сигнала 10A Блок управления вентилятором радиатора
34 7.5A Правый блок — фара (дальний свет) 20A Дальний свет
35 год 10А Блок управления двигателем
36 10 / 15A Топливный насос или форсунки 20A Реле подачи топлива в головку
шоссе
37 25A Контроллер обогрева сиденья водителя, контроллер обогрева сиденья переднего пассажира, контроллер обогрева переднего сиденья
38 7.5А Левый блок — фара (дальний свет), блок управления щитком приборов 30А Блок управления АКПП
39 10 / 15A Правая фара (ближний свет)
40 30A Выключатель вентилятора отопителя, блок управления вентилятором отопителя
41 год Электродвигатель заднего стеклоочистителя 15А
стакан
42 Предохранитель прикуривателя 15 / 20A Volkswagen Polo Sedan
43 год 15 / 20A Блок управления электропакетом, указатели поворота, сигнальные лампы тормозной системы
44 год Ультразвуковой датчик кражи 15А, противоугонная сирена
45 15 / 30A Блок управления навигацией, главный аудиоблок, блок управления мультимедийной системы
46 20 / 30A Блок управления блоком питания (звуковой сигнал)
47 20 / 30A Электроагрегат (электродвигатель стеклоочистителя)
48 25A / 30A Центральный замок, Привод замка двери багажного отделения, Электродвигатель люка топливного бака
49 5 / 15A Фонарь заднего хода
50 25 / 30A Блок управления двери водителя
51 25 / 30A Блок управления дверью переднего пассажира
52 30A Блок управления задней левой дверью, Блок управления задней правой дверью
53 30А Обогрев заднего стекла
54 15A Противотуманная фара
55 Катушки зажигания 15А
56 Реле обогрева лобового стекла 40А
57 год 5 / 7,5 А Боковые лампы в левой фаре и в левом заднем фонаре
58 5 / 7,5 А Боковые лампы в правой фаре и в правом заднем фонаре
59 10 / 15А Левый замок — фара (ближний свет)
60 Дневные ходовые огни 15А

Реле в салоне расположены внутри панели управления. Для доступа к нему необходимо снять крышку с торца панели управления со стороны водителя.

Расположение и схема

Рассмотрим схемы и место расположения БП в автомобилях Фольксваген Гольф второго, третьего, четвертого, пятого и шестого поколений. Во всех случаях устройство расположено с водительской стороны под панелью приборов. Разница заключается только в том, что в моделях второго и третьего поколений БП находится на полке под рулем. А в моделях четвертого, пятого и шестого поколений — непосредственно в торпеде со стороны соприкосновения водительской двери с панелью.

Фольксваген Гольф 2

Место расположения блока в этой модели транспортного средства — с левой стороны в районе водительского сидения под торпедой. Предлагаем вам ознакомиться со схемой и расшифровкой компонентов БП.

Блок предохранителей ФВ Гольф второго поколения

Номер Назначение
1, 2 Эти компоненты БП отвечают за функциональность левой и правой фары ближнего света.
3 Этот предохранитель обеспечивает функционирование подсветки панели приборов и ламп, освещающих номерной знак авто.
4 Этот компонент обеспечивает функционирование лампочек освещения бардачка.
5 Ответственный за функционирование моторчика стеклоочистителя и омывателя ветрового стекла.
6 Гарантирует работу вентилятора печки салона.
7 Ответственный за работоспособность правой задней фары и стоповых огней.
8 Обеспечивает обогрев заднего стекла.
9 Противотуманные огни.
10,11 Ответственный за работоспособность фонарей дальнего света.
12 Рулевой гудок.
13 Обеспечивает функциональность задних габаритных огней.
14 Определяет работоспособность клапана отсечки топлива.
15 При выходе из строя этого элемента может быть нарушена работа панели приборов.
16 Гарантирует функциональность аварийной сигнализации.
18 При выходе из строя этого элемента невозможно функционирование вентилятора радиатора и кондиционера.
19 Ответственный за лампы стоп-сигнала.
20 Освещение салона автомобиля.
21 Гарантирует работу мультимедийной системы или магнитолы, а также прикуривателя.

Предохранители под номерами 17 и 22 являются запасными.

Фольксваген Гольф 3

Схема БП на этой модели транспортного средства схожа с БП, который установлен во второй версии авто, но есть некоторые различия. Поэтому схемы и назначение элементов БП мы рассмотрим раздельно. Место расположения — на торпеде с левой стороны, на полочке под рулем.

Схема БП, установленного в Фольксваген третьей версии

Номер Предназначение
1, 2 Лампы ближнего света, левая и правая.
3 Фонари освещения номерного знака авто.
4,5 Ответственный за функционирование моторов омывателя ветрового и заднего стекол и стеклоочистителя.
6 Гарантирует работоспособность нагревательного элемента отопительной системы.
7,8 При выходе из строя этого компонента в автомобиле не будут работать лампы задних и передних габаритных огней.
9 Устройство подогрева заднего стекла.
10 Гарантирует функциональность противотуманных огней.
11,12 Отвечает за работоспособность левой и правой ламп света дальнего.
13 Рулевой гудок.
14 При поломке этого компонента перестанут работать лампы реверсивного хода, а также устройство подогрева форсунок омывателя.
15 Ответственный за работоспособность клапана отсечения бензина, а также датчика привода спидометра.
16 При поломке этого элемента могут возникнуть неполадки или неточности в работе панели приборов.
17 Функционирование ламп поворотов и световой аварийной сигнализации.
18 Если этот предохранитель сгорел, то автомобиль не заведется, поскольку данный компонент обеспечивает работоспособность топливного насоса.
19 Кондиционер и вентилятор охлаждения радиатора.
20 Огни фонарей, включающихся при нажатии на педаль тормоза.
21 Гарантирует функциональность лампочек освещения салона автомобиля, электронных часов, а также ламп подсветки багажного отсека.
22 Ответственный за функционирование мультимедийной системы или автомагнитолы, а также прикуривателя.

Фольксваген Гольф 4

Ниже представлена схема и назначение устройств БП для ФВ четвертой версии. Непосредственно блок находится с левой стороны на торпеде, в районе водительского места. Чтобы получить доступ к нему и увидеть вживую, необходимо отсоединить крышку при помощи шлицевой отвертки.

БП машины ФВ четвертой версии

Описание и назначение компонентов БП

Описание и назначение компонентов БП

Загрузка …

Фольксваген Гольф 5, 6

Для моделей пятых и шестых версий схема БП будет одинаковой. Место расположения БП — с левой стороны панели приборов, в том районе, где водительская дверь соприкасается с торпедой. Ниже представлена схема и описание всех компонентов.

БП для моделей 5 и 6

БП для моделей 5 и 6

БП для моделей 5 и 6

БП для моделей 5 и 6

БП для моделей 5 и 6

Общее назначение реле

Реле (000 953 227 A) — Реле для комфортных указателей поворотов Реле 53 (141 951 253 B) — Реле звукового сигнала, Реле противотуманных фар, Реле для топливного насоса (дизель, 4Motion),Реле 79 (191 927 841) — Реле крышки багажного отсека Реле 87 (191 957 917 A) — Блок управления блокировки муфты свободного хода Реле 100 (7M0 951 253 A).

— Pеле с замыкающим контактом Реле 103 (357 911 253) — Реле свечей накаливания (дизель)Реле 109 (1J0 906 381 A) — Реле топливного насоса Реле 147 (1H0 959 142) — Реле для радио/ телефона Реле 167 (191 906 383 C) — Pеле с замыкающим контактом для топливного насоса Реле 175 (3A0 927 181).

— Pеле включения стартера для АКП Реле 181 (1J0 959 485) — Реле задержки отключения вентилятора радиатора Реле 185 (3B0 911 251) — Pеле с замыкающим контактом (Выключатель блокировки стартера)Реле 192 (1J0 955 531 A) — Блок управления прерывистого режима работы стеклоомывателя/ стеклоочистителя для а/м с датчиком дождя Реле 206, 444 (1J0 927 841).

— Pеле с замыкающим контактом для а/м с электронной системой поддерж. курс. устойчив. ESPРеле 393 (4B0 919 471 A) — Реле контроля перегоревших ламп Реле 377 (4B0 955 531 A) — Блок управления прерывистого режима работы стеклоочистителя Реле 389 (4B0 955 531 C) — Блок управления прерывистого режима работы стеклоочистителя Реле 404 (7M0 951 253 C).

— Реле универсальное (APF)Реле 407 (1J0 947 221 A) — Блок управления крышки багажного отсека для автомобилей без центрального замка Реле 409 (191 906 383 C) — Реле топливного насоса Реле 450, 452 (1J0 907 487 B) — Блок управления многофункционального рулевого колеса Реле 456 (3U0 941 597 A) — Блок управления света (Skoda Superb)Реле 603 (4B0 955 531 E) — Блок управления прерывистого режима работы стеклоомывателя/ стеклоочистителя.

Предохранители и реле в салоне

Блок предохранителей

Расположен в дальнем конце приборной панели со стороны водителя, за защитной крышкой.

F1 (10A) Разъем DLC, Блок управления двигателем, Реле включения автономного отопителя, Диммер переключателей и приборной панели, Регулировка угла наклона фар, Адаптивный круиз-контроль, Выключатель стоп-сигнала
F2 (5A) ABS, ESP, блок управления комбинации приборов, блок управления двигателем, реле стартера, блок управления гидроусилителя руля, блок управления распознавания прицепа
F3 (5A) Блок управления подушками безопасности
F4 (5A) Датчик уровня и температуры масла, датчик высокого давления, датчик уровня и температуры моторного масла, кнопка отключения ASR и ESP, кнопка индикатора давления в шинах, блок управления подушек безопасности
F5 (10A) Блок управления левой фарой
F6 (10А) Блок управления правой фарой
F7
F8
F9
F10
F11
F12 (10A) Блок управления дверью (водитель), модуль управления дверью (пассажир), центральный замок
F13 (10A) Диагностический разъем, выключатель света, датчик дождя и света, выключатель противотуманных фар
F14 (10A) Выключатель стоп-сигнала (датчик положения педали тормоза), блок управления АКП, блок управления Climatronic
F15 (20A) Кнопка открывания двери задка / ручка двери задка, блок управления бортовой сетью, центральный замок
F16 (10A) Камера заднего вида
F17 (5 / 10A) Аудиосистема, датчик наклона, сигнальная сирена, сигнальное реле
F18
F19 (5A) Регистратор данных о сбоях, блок управления ограничителем частоты вращения коленчатого вала двигателя
F20 (20А) Блок управления доступом и разрешением пуска, стабилизатор напряжения
F21 (10A) Блок управления электронной блокировкой рулевого управления
F22 (40A) Приточный вентилятор
F23 (30A) Электрические стеклоподъемники, блок управления дверью
F24 (20А) Блок управления бортовой сетью
F25 (25A) Многофункциональный блок управления (обогрев заднего стекла, блок управления микроклиматом, обогреватель и переключатель режимов работы)
F26 (30A) Блок управления задней дверью и стеклоподъемником
F27 (15A) Управление двигателем (топливный насос)
F28 (15A) Стабилизатор напряжения, основной блок
F29
F30 (20A) Блок управления автоматической коробкой передач
F31 (20A) Вакуумный насос тормозной системы
F32 (30A) Инвертор с розеткой, 12 В – 230 В
F33 (25A) Люк
F34 (15A) Сиденья с электроприводом
F35 (10A) Электронный модуль управления демпфированием
F36 (20A) Омыватели фар
F37 (30A) Подогрев сидений
F38 (20A) Реле звукового сигнала, охранной сигнализации, блок управления системой комфорта
F39
F40 (40A) Отопитель / кондиционер
F41 (15A) Электродвигатель стеклоочистителя
F42 (20A) Прикуриватель, розетка 12В
F43 (15А) Модуль управления прицепом
F44 (20A) Модуль управления прицепом
F45 (15А) Модуль управления прицепом
F46
F47 (5A) Блок управления приборной панелью
F48 (5A) электронный блок управления мобильным телефоном, стабилизатор напряжения, датчик магнитного поля компаса
F49

Блок реле

Он находится под самой панелью приборов, за обшивкой.

Общее описание функций, выполняемых блоком управления бортовой сетью: Управление цепями реле, Управление осветительными приборами, Распределение энергии между пользователями, Управление дворниками (через LIN), Управление датчиками дождя и света, Активация сигнала акустическая, Управление обогрева окон, ветровых и задних окон, Сохранение личных настроек, Управление системой внутреннего наблюдения, датчиками наклона и противоугонной защиты, Удобное запирание / отпирание, Дистанционное управление (встроенная антенна), Центральный замок (управление замками, дверьми, двери и крышки), Система контроля давления в шинах (отдельный логический модуль с диагностическим адресом), Блок управления дверью, Дневное освещение, Система адаптивного статического освещения.

Точки подключения автосигнализации на Volkswagen Golf 2001, без электростеклоподъемников

Автор alex_fisherman

Замок зажигания:+12 – красныйзажигание 1 – черныйзажигание 2 – черный/красныйстартер – красный/черный

Приборная панель:генератор (+) – синий, синий разъёмручник (-) – коричневый/желтый, через диод, серый разъём

Серый разъём блока сигнализации слева от рулевой колонки:закрыть центральный замок (-) – желтый/синийоткрыть центральный замок (-) – желтый /зелёныйдверь водителя (-) – коричневый/желтый, через диодостальные двери (-) – коричневый/белый, через 2 диодазажигание (+) – фиолетовый/черный

Концевики дверей находятся в замках. Провода от них в черных разъёмах дверей и кик-панелях: коричневый/желтый в водительской двери и коричневые/белый в остальных дверях. Замыкаются на массу.

Видео про предохранители Volkswagen Golf 5 (Jetta 5)

Электросхема 8: Лампы указателей поворота, переключатель указателей поворота, выключатель аварийной световой сигнализации

Электросхема 9: Лампы сигнала торможения, света заднего хода, вентилятор системы отопления/вентиляции салона, вентилятор охлаждения двигателя

Электросхема 10: Звуковой сигнал, контрольная лампа неисправности гидропривода тормозов и включения стояночного тормоза

Электросхема 11: Очиститель и омыватель ветрового стекла(модели Golf до декабря 1985г. выпуска и Jetta до июля 1987г.)

Электросхема 12: Очиститель и омыватель заднего стекла(модели до декабря 1985г. выпуска с двигателями 1.1, 1.3, 1.6л

Электросхема 13: Система подогрева воздуха во впускном коллекторе(модели до июля 1986г. выпуска с двигателем 1.3л)

Предохранитель предназначен для защиты электропотребителей от тока короткого замыкания. Обычно это тонкая проволока, перегорающая при превышении установленных значений силы тока. Эта статья расскажет о расположении предохранителей в Volkswagen Jetta V (2005, 2006, 2007, 2008, 2009, 2010 г. в.), какие цепи они защищают и как их заменить.

Общее расположение блоков управления

Схема

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Обозначение

p, blockquote 6,0,0,0,0 —>

1 Электронный блок управления кондиционером
2 Блок управления электродвигателем вентилятора кондиционера/отопителя
3 Боковой датчик удара, со стороны водителя
4 Боковой датчик удара, задний левый
5 Боковой датчик удара, со стороны пассажира
6 Боковой датчик удара, задний правый
7 Датчик наклона автомобиля (противоугонная система)
8 Аккумуляторная батарея
9 Диагностический разъем (DLC)
10 Разъем шины данных
11 Блок управления электрооборудованием двери водителя — в двери
12 Блок управления электрооборудованием левой задней двери
13 Блок управления электрооборудованием двери пассажира- в двери
14 Блок управления электрооборудованием правой задней двери
15 Блок управления электродвигателем вентилятора системы охлаждения — на электродвигателе вентилятора системы охлаждения
16 Блок предохранителей /реле, моторный отсек 1
17 Блок предохранителей /реле, моторный отсек 2
18 Блок предохранителей /реле, моторный отсек 3-под блоком предохранителей /реле в моторном отсеке 1
19 Блок предохранителей /реле, приборная панель 1
20 Блок предохранителей /реле, приборная панель 2
21 Блок предохранителей /реле, приборная панель 3
22 Блок управления корректором фар (модели с ксеноновыми фарами
23 Резистор электродвигателя вентилятора отопителя
24 Звуковой сигнал 1
25 Звуковой сигнал 2
28 Блок управления комбинацией приборов
29 Многофункциональный блок управления 1 — в блоке предохранителей/ реле приборной панели 3- функции: Прикуриватель, система поддержания скорости, противотуманные фары, аварийная сигнализация, фары, обогреватель заднего стекла, звуковой сигнал, лампы освещения салона, очиститель/ омыватель заднего стекла, фонари заднего хода, передние габариты, стоп-сигналы, омыватель лобового стекла, очиститель лобового стекла
30 Многофункциональный блок управления 2 — функции: Противоугонная система, замок крышки багажника/ задней двери, привод открывания крышки багажника/ задней двери, центральный замок, электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, привод открывания лючка заливной горловины топливного бака, люк
31 Блок контроля датчика NOx- под днищем кузова
32 Блок управления системы парковки — правая часть багажного отделения
33 Блок управления усилителем рулевого управления- над рулевой рейкой
34 Электронный блок управления SRS
35 Блок управления электро оборудованием рулевой колонки
36 Блок управления телефоном — под сиденьем, если установлен
37 Блок управления электрооборудованием прицепа — левая часть багажного отделения
38 Электронный блок управления КПП — за аркой колеса
39 Блок управления стеклоочистителем лобового стекла-на резонаторе системы впуска

Описание блока предохранителей Фольксваген Джетта 6

Предохранители существуют даже в самых простых транспортных средствах. Они стали необходимы тогда, когда появились электроприборы и электропроводка. Этот элемент выходит первым из строя в случае, когда повышается уровень тока, тем самым он защищает дорогостоящие приборы.

В автомобилях применяются одноразовые предохранители из легкоплавкого элемента и механизма крепления к контактам. Данные запчасти располагаются в автомобиле как в салоне, так и под капотом. Существует схема защищающих деталей Фольксваген Джетта 2013.

Расположение и схема (для поколения 2012 и 2013 года)

Защитные приспособления и реле объединены связующим узлом, которым является блок предохранителей. Работа автомобиля находится в зависимости от цепей питания Фольксваген Джетта. Фонари освещения, насос для топлива, электрические двигатели вентиляторов охлаждения входят в блок через реле.

Блок предохранителей играет огромную роль для стабильного функционирования систем моделей Volkswagen Jetta 2012,2013. Блок расположен в салоне автомобиля Volkswagen Jetta, слева стороны от панели приборов.

Верхняя полка, которая там расположена, состоит из фиксирующего винта, нижнего кожуха панели приборов, панели приборов и крышки, защищающей блок предохранителей. В случае неисправности приборов следует посмотреть в блок.

Приспособление, которое неисправно, будет сразу заметно своей оплавленной частью и черным налетом.

Расположение и схема

Как обнаружить сгоревший предохранитель и его заменить

Выбирая защитное приспособление, учитывайте его номинальное напряжение, которое не должно быть меньше напряжения сети и тока установки. По пусковому току двигателя проверяются защитные приспособления, которые установили в цепях двигателей.

Элементы защиты проверяются посредством тестера, когда не нужно вынимать элемент из гнезда. Если вы обнаружили перегоревший компанент, то его следует поменять на такой, который будет соответствовать амперным характеристикам. Каждый автолюбитель должен иметь про запас набор защищающих запчастей.

Снятие и замена защищающих запчастей

Прежде чем менять элемент защиты, отключите зажигание, чтобы не вышел из строя его держатель.Найти сгоревшее приспособление, предохраняющее от опасного действия, нелегко.

Посмотрите на внешний вид защищающего приспособления. Оно прозрачно, поэтому можно видеть разрыв. Чтобы убедиться в неисправности цепи, используйте вольтомметр, который стоит недорого. Он поможет вам проверить все автомобильное оборудование.

Этот измерительный прибор отправляет на контакт элемента электрический заряд небольшой мощности, после чего замеряет величину на другом контакте. Если заряда не обнаружили, значит, элемент защиты не работает.

Пользуясь схемой расположения предохранителей, извлеките с помощью специальных щипчиков сгоревшее приспособление, оберегающее от опасного действия, и замените на идентичное.

Снятие и замена компонентов защиты

Предохранитель омывателя фар

Омыватель фар — прибор чрезвычайно нужный, особенно, когда дело касается ночной езды или путешествий в дождь и слякоть. Не беспокойтесь в такую непогоду, ведь действия омывателя фар гарантирует поток света.

Свет, исходящий от фар, должен быть четким и ярким. Однако, из-за омывателя фар может быть увеличен расход жидкости. Многие водители при первых морозах отключают предохранитель омывателя оптики, чтобы под действием соблазна не включить прибор.

Но этот прибор также может выйти из строя. Не забывайте, что за работу омывателя фар также несёт ответственность его защищающий элемент. При отказе в работе прибора очищающего фары, проверьте защитный компонент, и при необходимости замените.

Предохранитель омывателя оптики

avtozam.com

Расположение и схема

Рассмотрим схемы и место расположения БП в автомобилях Фольксваген Гольф второго, третьего, четвертого, пятого и шестого поколений. Во всех случаях устройство расположено с водительской стороны под панелью приборов. Разница заключается только в том, что в моделях второго и третьего поколений БП находится на полке под рулем. А в моделях четвертого, пятого и шестого поколений — непосредственно в торпеде со стороны соприкосновения водительской двери с панелью.

Фольксваген Гольф 2

Место расположения блока в этой модели транспортного средства — с левой стороны в районе водительского сидения под торпедой. Предлагаем вам ознакомиться со схемой и расшифровкой компонентов БП.

Блок предохранителей ФВ Гольф второго поколения

Номер Назначение
1, 2 Эти компоненты БП отвечают за функциональность левой и правой фары ближнего света.
3 Этот предохранитель обеспечивает функционирование и ламп, освещающих номерной знак авто.
4 Этот компонент обеспечивает функционирование лампочек освещения бардачка.
5 Ответственный за функционирование и омывателя ветрового стекла.
6 Гарантирует работу вентилятора печки салона.
7 Ответственный за работоспособность правой и стоповых огней.
8 Обеспечивает обогрев заднего стекла.
9 Противотуманные огни.
10,11 Ответственный за работоспособность фонарей дальнего света.
12 Рулевой гудок.
13 Обеспечивает функциональность задних габаритных огней.
14 Определяет работоспособность клапана отсечки топлива.
15 При выходе из строя этого элемента может быть нарушена работа панели приборов.
16 Гарантирует функциональность аварийной сигнализации.
18 При выходе из строя этого элемента невозможно функционирование вентилятора радиатора и кондиционера.
19 Ответственный за лампы стоп-сигнала.
20 Освещение салона автомобиля.
21 Гарантирует работу мультимедийной системы или магнитолы, а также прикуривателя.

Предохранители под номерами 17 и 22 являются запасными.

Фольксваген Гольф 3

Схема БП на этой модели транспортного средства схожа с БП, который установлен во второй версии авто, но есть некоторые различия. Поэтому схемы и назначение элементов БП мы рассмотрим раздельно. Место расположения — на торпеде с левой стороны, на полочке под рулем.

Схема БП, установленного в Фольксваген третьей версии

Номер Предназначение
1, 2 Лампы ближнего света, левая и правая.
3 авто.
4,5 Ответственный за функционирование моторов и стеклоочистителя.
6 Гарантирует работоспособность нагревательного элемента отопительной системы.
7,8 При выходе из строя этого компонента в автомобиле не будут работать лампы задних и передних габаритных огней.
9 Устройство подогрева заднего стекла.
10 Гарантирует функциональность противотуманных огней.
11,12 Отвечает за работоспособность левой и правой ламп света дальнего.
13 Рулевой гудок.
14 При поломке этого компонента перестанут работать лампы реверсивного хода, а также устройство подогрева .
15 Ответственный за работоспособность клапана отсечения бензина, а также датчика привода спидометра.
16 При поломке этого элемента могут возникнуть неполадки или неточности в работе панели приборов.
17 Функционирование ламп поворотов и световой аварийной сигнализации.
18 Если этот предохранитель сгорел, то автомобиль не заведется, поскольку данный компонент обеспечивает работоспособность топливного насоса.
19 Кондиционер и вентилятор охлаждения радиатора.
20 Огни фонарей, включающихся при нажатии на педаль тормоза.
21 Гарантирует функциональность лампочек освещения салона автомобиля, электронных часов, а также ламп подсветки багажного отсека.
22 Ответственный за функционирование мультимедийной системы или автомагнитолы, а также прикуривателя.
Понравилась статья? Поделиться с друзьями:
Hyundai-partner
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
