Схема расположения предохранителей Chevrolet Trax 2018-2022 гг.

Предохранители прикуривателя (розетки) в Chevrolet Trax это предохранители F21 и F22 в блоке предохранителей приборной панели.

Блок предохранителей пассажирского отсека

Панель предохранителей расположена на приборной панели со стороны водителя, за отделением для хранения. Чтобы снять отделение для хранения, откройте его и вытащите.

Схема блока предохранителей

Блок предохранителей моторного отсека

Чтобы снять крышку блока предохранителей, сожмите зажим и поднимите ее вверх.

Схема блока предохранителей

№	Описание
Мини предохранители
1	Люк в крыше
2	2018-2020: Выключатель наружного зеркала заднего вида/ Электростеклоподъемник со стороны водителя/ Датчик дождя/ Универсальный открыватель двери гаража

2021-2022: Выключатель наружного зеркала заднего вида/ Электростеклоподъемник со стороны водителя/ Датчик дождя

3
Соленоид вентиляции канистры

4
—

5
Клапан модуля электронного управления тормозами

6
2018-2020: Интеллектуальный датчик батареи

7
208-2021: Электрическая блокировка рулевой колонки

8
Модуль управления трансмиссией/FICM

9
Модуль автоматического определения присутствия людей

10
2018-2020: Выключатель выравнивания фар/ Двигатель выравнивания фар/ Камера заднего вида/ Внутреннее зеркало заднего вида

2021: Камера заднего вида/внутреннее зеркало заднего вида

2022: Камера заднего вида

11
Задний стеклоочиститель

12
Размораживатель заднего стекла

13
Переключатель электропривода поясничного отдела

14
Обогрев наружного зеркала заднего вида

15
Модуль управления топливной системой batterv

16
Модуль сидений с подогревом/ Модуль памяти

17
2018-2020: преобразователь постоянного тока TIM DC/ модуль управления топливной системой RC/ модуль компаса

2021: Модуль управления топливной системой RC/ Продувочный подогреватель

2022: Модуль управления топливной системой RC

18
Модуль управления двигателем RC/ Модуль управления трансмиссией RC/ FICM RC

19
2018-2020: Топливный насос

20
—

21
Реле вентилятора (вспомогательный BEC)

22
—

23
Катушка зажигания/катушка инжектора

24
Насос омывателя

25
2018-2020: Автоматическое выравнивание фар

26
EMS Var 1

27
—

28
2021-2022: Зажигание 3

29
Модуль управления двигателем трансмиссии/Зажигание 1/зажигание 2

30
EMS Var 2

31
Левая фара дальнего света

32
Правая фара дальнего света

33
Батарея модуля управления двигателем

34
Рог

35
Сцепление кондиционера

36
2018-2020: Передние противотуманные фары

Предохранители в J-образном корпусе

1
Насос модуля электронного управления тормозами

2
Передний стеклоочиститель

3
Нагнетатель линейного силового модуля

4
IEC RC

5
—

6
—

7
—

8
Вентилятор охлаждения низкий — средний

9
Охлаждающий вентилятор — высокий

10
2018-2021: EVP

11
Соленоид стартера

Реле U-Micro

2
2018-2021: Топливный насос

4
—

Реле HC-Micro

7
Стартер

Мини-реле

1
Бег/Кран

3
Охлаждающий вентилятор — средний

4
—

5
Реле силового агрегата

8
Охлаждающий вентилятор — низкий

Реле HC-Mini

6
Охлаждающий вентилятор — высокий

Блок вспомогательных реле

Реле	Использование
01	2018-2020: Электрический вакуумный насос
02	Управление вентилятором охлаждения 1
03	Управление вентилятором охлаждения 2
04	2018-2020: Трейлер (только 1,4 л)

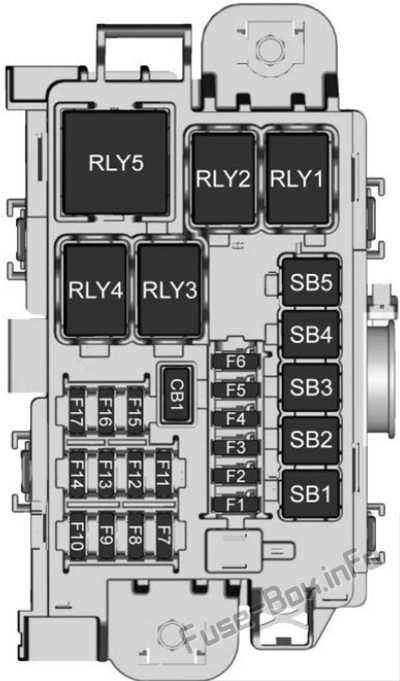

Схема блока предохранителей

Предохранители	Описание
F1	2018-2020: Усилитель звука
F2	Модуль управления задним приводом
F3	—
F4	—
F5	—
F6	—
F7	—
F8	—
F9	—
F10	—
F11	—
F12	—
F13
F14	—
F15	_
F16	—
F17	—
Предохранители S/B
S/B1	2018-2020: DC-DC трансформатор 400 Вт
S/B2	2018-2020: DC-DC трансформатор 400 Вт
S/B3	Модуль инвертора постоянного/переменного тока
S/B4	—
S/B5	—
Реле
RLY01	—
RLY02	—
RLY03	—
RLY04	—
RLY05	—
Автоматические выключатели
CB1	—

Как снять и поменять прикуриватель

Перед началом работы следует приобрести нужный инструмент. Чтобы снять прикуриватель Chevrolet Cruze, потребуются:

• отвертка для выкручивания саморезов;
• перчатки;
• тестер для проверки правильности подключения;
• дополнительные провода подходящего сечения (при замене кабелей);
• паяльник с припоем для починки проблемных мест;
• изолента;
• новый предохранитель;
• запасной прикуриватель.

Сниматься устройство будет следующим образом.

1. Выключаем зажигание, открываем капот, убираем минусовую клемму с аккумулятора. Это обесточит цепь, тем самым устранив вероятность короткого замыкания.
2. Демонтируем подлокотник. Это одна деталь с центральным тоннелем.
3. Отсоединяем колодку проводов, идущую к прибору.
4. Отверткой выкручиваем болты крепления автоприкуривателя.
5. Подгибаем зажимы и выдавливаем деталь с посадочного места.
6. Демонтируем кольцо подсветки.

После снятия можно проводить ремонт или менять неисправные запчасти, например, предохранитель. Установка прикуривателя проходит в обратном порядке.

Видео «Что делать если не работает прикуриватель в Шевроле»

В этом видео показано где находятся электропредохранители на автомобилях марки Шевроле и как их заменить.

Итак, где расположен предохранитель мы разобрались, теперь разберемся какой тип предохранителя и номинал.

Предохранитель прикуривателя находится под номером 6 — номинал 20A. Тип предохранителя Mini. Визуально определить предохранитель не сложно — по цвету он будет светло-салатового цвета.

С помощью пинцета достаем предохранитель — визуально осматриваем его. Через прозрачный корпус видны его металлические ножки. Если перегорел — значит ножка будет сломана. Берем новый качественный предохранитель и производим замену.

Стоимость предохранителя составляет от 5 до 50 рублей за штуку. Найти его можно в любом автомобильном магазине, так как он устанавливается на большинстве иномарок.

Блок предохранителей Шевроле Авео Т250

Блок предохранителей Авео Т250 моторного отсека со всеми обозначениями представлен в таблице

Обозначение элемента	Защищаемые цепи	Сила тока, А
ALT	Генератор	120
ABS. 1	Разъем для удаления воздуха ЭБУ ABS	20
ABS. 2	Разъем для удаления воздуха ЭБУ ABS	40
BLW	Реле от вентилятора печки	30
P/WDW	Реле от стеклоподъемников	30
EPS	ЭБУ электроусилителя руля	50
ВАТТ	Реле фонарей задних и предохранители 11, 19, 20, 25, 27, 29	50
RAD	Реле большой и малой скорости вентилятора из системы охлаждения мотора	30
ECU	Реле топливного насоса и питания системы управления мотором, предохранитель ЭБУ	30
IGN. 1	Выключатель зажигания	30
IGN. 2	Реле стартера и выключатель зажигания	30
HORN	Реле звукового сигнала	10
A/CON	Реле кондиционера	10
INJ	ЭБУ мотора, трансмиссии или ЭБУ мотора 1,1 л, датчик положения валов, форсунки, электромагнитный клапан продувки адсорбера, регулятор холостого хода	15
SNSR	ЭБУ двигателя, трансмиссии или ЭБУ мотора 1,1 л, реле кондиционера и топливного насоса, антенный блок иммобилайзера SMATRA, датчик концентрации кислорода	10
FPI I	ЭБУ мотора и трансмиссии или только ЭБУ двигателя 1,1 л	10
ABS	Разъем для удаления воздуха, ЭБУ ABS	10

Блок предохранителей Шевроле Авео 2008/2007, находящийся в салоне

№ предохранителя	Защищаемые цепи	Сила тока, А
1	Отключение кондиционера и обогрева заднего стекла	10
2	Лампа левая передняя габаритного света, задний фонарь левый	10
3	Комбинация приборов	10
4	Переключатель наружных зеркал заднего вида, аудиосистема	10
5	Переключатель селектора коробки передач, выключатель аварийной сигнализации, выключатель света заднего хода	10
6	Лампа габаритного света правая передняя, задний правый фонарь, лампы освещения номерного знака	10
7	Комбинация приборов, резистор предвозбуждения, ЭБУ охранной сигнализацией и временной задержкой, сигнализация непристегнутого ремня	10
8	Прикуриватель	15
9	ЭБУ электроусилителя рулевого управления, генератор, ЭБУ мотора, трансмиссии или только мотора 1,1 л, выключатель рычага селектора коробки передач, датчик скорости	10
10	Блок управления подушек безопасности	10
11	Реле замков дверей, привод замка водительской двери и блок управления люком крыши	20
12	Электродвигатель щетки заднего стекла, подрулевые переключатели	15
13	Реле охранной сигнализации и стартера	10
14	Без действия	—
15	Блок управления освещением дневного движения	10
16	Выключатель обогрева сиденья	20
17	Выключатель обогрева стекла заднего, ЭБУ мотора, электропривод, обогрев зеркала заднего вида наружного	10
18	Конденсатор, катушка зажигания	15
19	Реле стеклоподъемников, стоп-сигнала, выключатель	15
20	ЭБУ охранной сигнализацией и временной задержкой, выключатель аварийной сигнализации	15
21	Блок подрулевых переключателей, электродвигатель очистителя стекла ветрового	20
22	Реле противотуманного заднего света	10
23	Реле противотуманных фар и стеклоподъемников, ЭБУ охранной сигнализацией и временной задержкой, таймер обогрева стекла заднего, электропривод корректора фар и переключатель корректора фар	10
24	Блок управления люком крыши, реле вентилятора салона	10
25	Реле и таймер обогрева стекла заднего, ЭБУ охранной сигнализацией и временной задержкой	30
26	Правая фара	15
27	Реле противотуманных фар	10
28	Комбинация приборов, фара левая фара	15
29	Комбинация приборов, разъем линии передачи данных, выключатель света заднего противотуманного, аудиосистема, ЭБУ охранной сигнализацией и временной задержкой, датчик сигнала незакрытой двери, лампа багажника, проверочный разъем универсальный, плафон освещения, лампы направленного света в салоне, узел от консоли крыши	15

Блок предохранителей Шевроле Авео Т200 и Т300, выпускаемой с 2012 года, практически не отличается от данной схемы. Также идентичны схемы блоков предохранителей автомобилей Шевроле Авео седан 1 4 и автомобилей с мотором 1 5.

Как подобраться к блоку предохранителей Шевроле Авео в моторном отсеке:

• Открыть капот.
• Открыть фиксаторы и убрать крышку блока.
• На обратной стороне снятого элемента имеется схема предохранителей и реле. Плюс на крышке закреплен пинцет, при помощи которого можно аккуратно достать необходимый элемент.

Практически каждая цепь питания электрооборудования в машине имеет плавкие предохранители, которые защищают элементы. Среди основных компонентов, оснащенных предохранителями, можно назвать электродвигатели вентиляторов, фары, топливный насос и и прочие потребители тока, которые подключены посредством реле.

Блок предохранителей Шевроле Авео расположен в специальном монтажном блоке. Один из них установлен в левой части панели приборов в салоне Авео, второй – под капотом около АКБ.

Где находятся блоки предохранителей и реле на Chevrolet Cruze

Автомобиль класса C Chevrolet Cruze дебютировал в Южной Корее в 2008 г. под названием Daewoo Lacetti Premiere. Через год модель продавалась в России. Сборка происходила на заводе в Шушарах под Санкт-Петербургом.

Сначала покупателям были доступны машины в кузове седан. В 2011 г. появился хетчбэк, а в 2012 г. на Женевском автосалоне представили универсал. В начале 2013 г. состоялся небольшой рестайлинг, коснувшийся в основном внешности автомобиля.

Установочные блоки, в которых размещаются реле и предохранители на Шевроле Круз, находятся в нескольких точках кузова.

В салоне

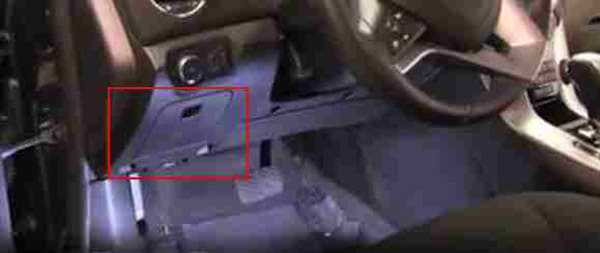

Для поиска платы с перемычками в салоне автомобиля нужно выполнить несколько действий:

1. Подойти к машине со стороны места водителя.
2. Найти на панели приборов перед рулевой колонкой переключатели головного освещения.
3. Потянуть вверх крышку перчаточного ящика под ними.
4. Освободить нижнюю сторону от замков.
5. Вытащить пластиковую накладку.

Расположения блока в салоне авто.

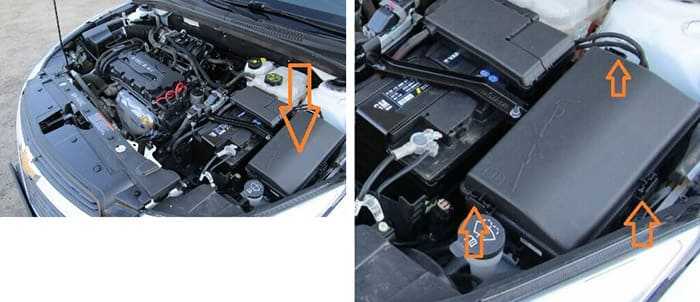

Под капотом

Монтажный бокс под капотом можно найти так:

1. Открыть и закрепить крышку багажника.
2. Осмотреть пространство между аккумуляторной батареей и левым бортом.
3. Отжать 3 боковых фиксатора на черном пластмассовом ящике.
4. Снять крышку.

На клемме АКБ располагается плата с силовыми предохранителями.

Расположение блока под капотом.

Зачем заменять предохранитель кондиционера на Шевроле Авео?

.Итак, начнем нашу статью о местонахождении предохранителя кондиционера вашего Chevrolet Aveo интересом его изменения. Вы можете почувствовать, что у вас перегорел предохранитель, но вы не уверены. По правде говоря, если ваш кондиционер не работает на Chevrolet Aveo Более того, если вы уже перезарядили его, проверили на возможные утечки в системе и если вы проверили, что компрессор кондиционера исправен, вполне возможно, что предохранитель является спусковым крючком. Вы должны знать, что предохранитель действует как предохранительное устройство для предотвращения перенапряжения на вашем Chevrolet Aveo . Это будет резистор, нити, более или менее толстой, что позволит завершить определенное натяжение и который сломается, если напряжение будет слишком сильным. Отсюда факт что они прозрачны, вы можете проверить их и убедиться, что нить все еще не повреждена, с помощью простой визуальной проверки. Как правило, вы захотите замените предохранитель кондиционера Chevrolet Aveo, когда он больше не работает без видимых объяснений .

Предохранители под капотом

Главный блок с реле с и предохранителями

Он расположен в левой части моторного отсека, рядом с аккумуляторном. Для доступа надо отодвинуть 3 защёлки на крышке и убрать её.

Схема

Описание

1	15	Модуль управления коробкой передач
2	15	Модуль управления двигателем
3	–	Не используется
5	15	Модуль управления коробкой передач, модуль управления двигателем, датчик массового расхода воздуха и температуры воздуха на впуске, датчик скорости вторичного вала КПП
6	30	Реле стеклоочистителя ветрового стекла
7	–	Не используется
8	15	Топливные форсунки
9	15	Катушка зажигания, топливные форсунки
10	15	Модуль управления двигателем, датчик скорости вторичного вала КПП
11	10	Подогреваемые лямбда-датчики
12	30	Двигатель стартера
13	7.5	Выпускной электромагнитный клапан адсорбера системы улавливания паров топлива (EVAP)
14	–	Не используется
15	–	Не используется
16	7.5	Датчик качества воздуха
17	5	Модуль диагностики и контроля подушек безопасности
18	10	Модуль управления топливным насосом
19	–	Не используется
20	20	Реле топливного насоса
21	30	Двигатели привода окон, передняя дверь
22	–	Не используется
23	–	Не используется
24	30	Двигатели привода окон, передняя дверь
25	–	Не используется
26	40	Электронный блок управления тормозной системы (ЕВСМ)
27	30	Приемник устройства дистанционного управления блокировкой дверей
28	40	Сетка заднего антизапотевателя
29	–	Не используется
30	15	Электронный блок управления тормозной системы (ЕВСМ)
31	20	Контроллер кузова
32	20	Контроллер кузова
33	30	Модуль системы управления подогревом сиденья
34	25	Модуль управления потолочным люком
35	30	Аудиоусилитель
36	–	Не используется
37	10	Фара – правая дальнего света
38	10	Фара – левая дальнего света
39	–	Не используется
40	–	Не используется
41	–	Не используется
42	20/30	Реле вентилятора радиатора, электродвигатель вентилятора радиатора
43	–	Не используется
44	–	Не используется
45	30/40	Реле высокой скорости вентилятора радиатора, электродвигатель вентилятора радиатора
46	10	Реле охлаждающего вентилятора
47	10	Подогреваемые датчики кислорода, корпус дроссельной заслонки
48	15	Противотуманные фары, передние
49	–	Не используется
50	–	Не используется
51	15	Звуковой сигнал
52	5	Комбинация приборов
53	10	Внутреннее зеркало заднего вида
54	5	Выключатель блок-фар, дополнительный электрический отопитель, модуль управления системой отопления, вентиляции и кондиционирования
55	7.5	Переключатели окон, передний, переключатель зеркала
56	15	Насос омывателя лобового стекла
57	15	Модуль управления замком рулевой колонки
58	–	Не используется
59	30	Топливный подогреватель
60	7.5	Наружные зеркала заднего вида
61	–	Не используется
62	10	Реле муфты компрессора кондиционера, муфта компрессора кондиционера
63	–	Не используется
64	5	Модуль диагностики и контроля подушек безопасности
65	–	Не используется
66	–	Не используется
67	20	Модуль управления топливным насосом
68	–	Не используется
69	5	Контроллер кузова
70	5	Датчик дождя
71	–	Не используется
Реле
R1	Муфта компрессора кондиционера воздуха
R2	Стартер
R3	Вентилятор охлаждения
R4	Управление скоростью работы стеклоочистителя ветрового стекла
R5	Стеклоочиститель ветрового стекла
R6	Не используется
R7	Трансмиссия
R8	Топливный насос
R9	Средняя скорость 1 охлаждающего вентилятора
R10	Средняя скорость 2 охлаждающего вентилятора
R11	Не используется
R12	Управление скоростью вентилятора охлаждения (или в блоке реле – под капотом)
R13	Реле высокой скорости охлаждающего вентилятора
R14	Не используется
R15	Главное реле зажигания
R16	Реле подогревателя топлива
R17	Антизапотеватель заднего стекла
Примечание: Перечисленные ниже реле являются необслуживаемыми реле печатной платы (ПП) и расположены внутри блока.
–	Реле звукового сигнала
–	Реле насоса омывателя лобового стекла
–	Реле передней противотуманной фары
–	Реле дальнего света блок-фар

Блок с плавкими предохранителями высокой мощности

Он расположен на крышке аккумуляторной батареи.

Схема

Расшифровка

1	100	Блок предохранителей – панель приборов
2	100	Блок предохранителей – панель приборов
3	80	Рулевой привод с электрическим усилителем (EPS) (NJ1)
4	–	Не используется
5	250	Блок плавких предохранителей – дополнительная батарея
6	250/500	Двигатель стартера

Дополнительный блок с реле

В зависимости от комплектации возможно наличие отдельно располагающегося блока с реле под капотом.

1. Реле низкой скорости вентилятора системы охлаждения;
2. Реле низкой скорости вентилятора системы охлаждения;
3. Реле регулировки скорости вентилятора охлаждения.

Блоки предохранителей и реле Шевроле Авео Т250: назначение

Предохранители Chevrolet Aveo T250 позволяют работать всем электроцепям без перебоев. Сегодня нельзя представить машину без значимой роли электрических приборов, но без дополнительной защиты, обеспечиваемой плавкими элементами. Они быстро бы выходили из строя. Автовладельцам пришлось бы сталкиваться с опасными короткими замыканиями.

Вставки Авео Т250 позволяют защитить все основные приборы — от охлаждения мотора до кондиционирования в салоне, света фар и замка зажигания. Собственники могут улучшать транспортное средство в соответствии со стандартами времени. Ради такой возможности производитель оставил место под резервные элементы.

Замена бензонасоса на Шевроле Круз

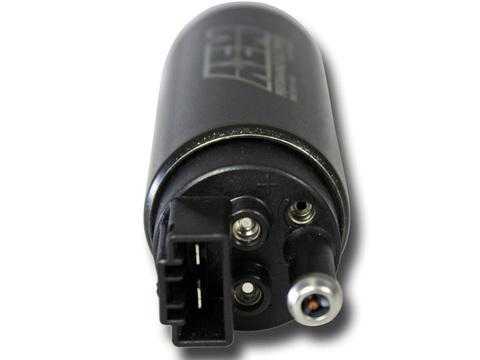

Выход из строя бензонасоса не позволяет силовой установке развить заложенную в нее мощность в 140 или 109 л с. Потеря динамики машиной не единственная проблема. Автомобиль может полностью перестать запускаться. Выход из ситуации только один — заменить вышедший из строя узел.

Для того чтобы демонтировать бензонасос в Шевроле Круз требуется снять полностью топливный бак, так как специальный лючок в салоне под задними сидениями не предусмотрен производителем автомобиля. Рекомендуется проводить работы с помощником, так как в одиночку отсоединить бак будет очень сложно. Для того чтобы облегчить снятие бензонасоса владелец должен заранее позаботиться о том, чтобы в баке находилось как можно меньше горючего. Для осуществления демонтажа насоса на Chevrolet Cruze требуется обратиться к инструкции, которая приведена ниже.

Необходимо полностью сбросить давление в топливной системе автомобиля. Для этого требуется завести авто и вытащить предохранитель с цифрой 20, который показан на фото ниже. Когда машина заглохнет можно приступать к дальнейшей работе.

Поддомкратить правую сторону автомобиля. При снятии бака это поможет машине сохранить равновесие.

Демонтировать хомуты крепления топливной горловины с помощью отвертки, как показано на фото ниже. Все крепления рекомендуется складывать в отдельную коробочку, чтобы не возникло сложностей при монтаже из-за потери деталей.

Демонтировать болт крепления хомутов, которые держат бензобак.

Придерживая бак произвести демонтаж хомутов. Для этих целей желательно воспользоваться помощью напарника. Он должен придерживать бензобак. В противном случае существует риск повреждение какого-либо элемента топливной системы.

Аккуратно опустить бак и отцепить от него оставшиеся трубки с проводами.

Перед снятием модуля рекомендуется очистить люк. Это поможет избежать попадания в бак грязи и пыли. С помощью молотка и небольшого металлического тупого гвоздя открутить крышку по часовой стрелке как показано на фото ниже.

Аккуратно без резких движений вытащить фильтр топливной системы, который находится внутри бензобака. Его демонтаж сопровождается риском повреждения поплавка, что может стать причиной некорректной работы датчика уровня бензина.

Нажать на защелки как показано на фото и отсоединить стопорные кольца.

• Снять провода, шланг, разъемы и регулятор уровня бензина.
• Аккуратно достать бензонасос из стакана фильтра. Он крепится на трех осях, поэтому есть риск повредить его корпус или крепления.

Снять сеточку и визуально осмотреть ее. Если сетка очень грязная можно ее почистить с помощь чистящих средств или поменять на новую. При установки она должна быть сухой и чистой. Загрязненная сеточка может стать причиной не стабильной подачи бензина в топливную магистраль. Из-за этого высок риск возникновения перебоев в работе силовой установки.

Демонтировать бензонасос с корпуса фильтра.

Установить новый бензонасос на место старого и собрать все в обратном порядке.

После установки бензонасоса необходимо запустить двигатель и проконтролировать работу силового агрегата. Во время контрольного запуска топливная система должна обеспечивать бесперебойную подачу горючего в камеру сгорания. В противном случае необходимо проверить правильность установки насоса.

• zapchasti.expert
• iaarus.ru
• www.drive2.ru
• inter-foto-press.ru

Расположение и электросхема

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки. Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком. Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции. На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения. На крышке основного блока маркировка предохранителей отсутствует.

Для автомобилей выпущенных до 2009 года

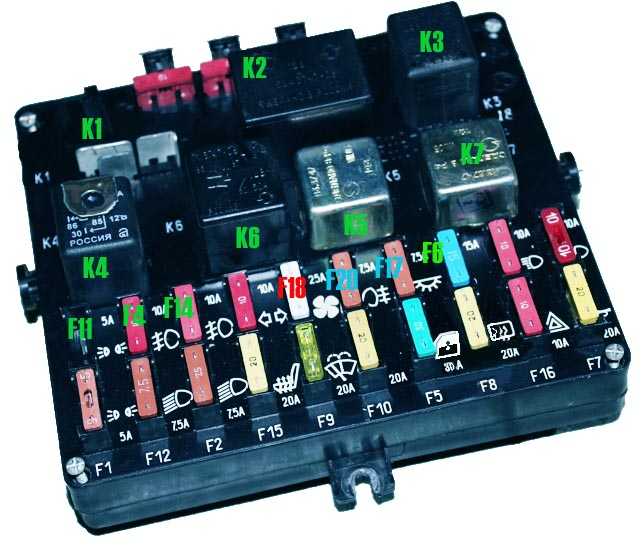

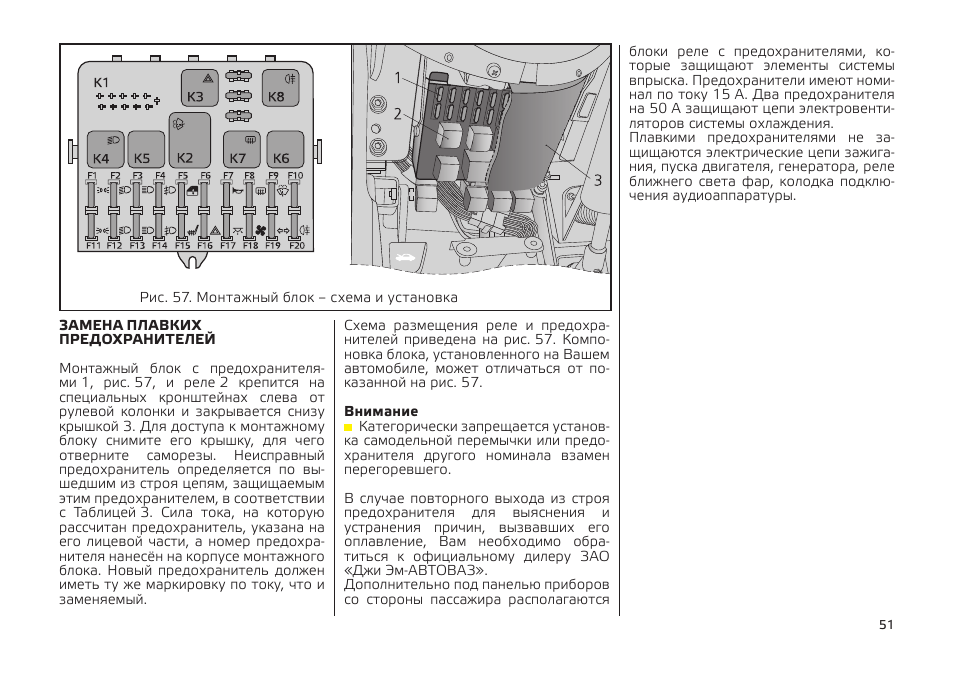

На машинах первых лет выпуска применялся монтажный блок от легкового автомобиля ВАЗ 2110 (2110-3722010-01), рассчитанный на 8 реле и 20 предохранителей. Дополнительно в устройстве предусмотрено три штатных места для запасных плавких вставок.

Блок Шеви Нивы 2006 года (схема перевернута)

Расшифровка предохранителей

В блоке располагаются предохранители для малонагруженных цепей автомобиля. Например, именно там установлен 25-амперный предохранитель вентилятора печки (позиция F18) и 20-амперная вставка моторов для привода щеток дворников (номер F9).

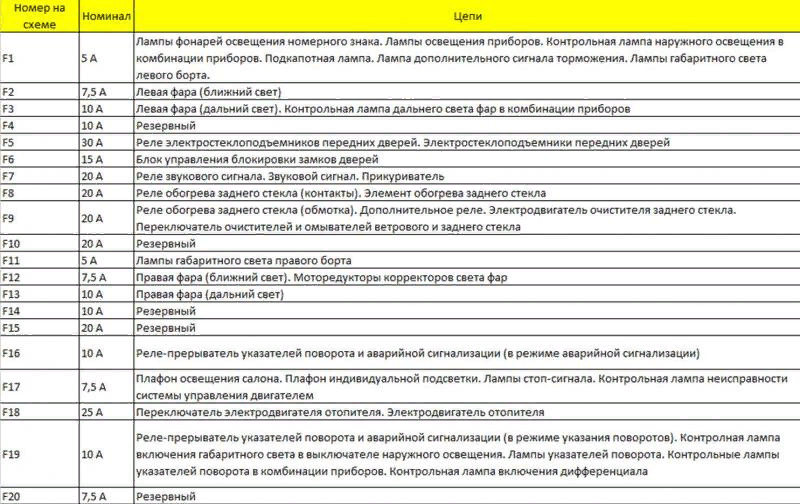

Назначение предохранителей на Нива Шевроле 2007 года

Описание реле

В основном блоке установлены реле, отвечающие за функционирование следующего электрооборудования:

Номер	Назначение
К1	Опциональное реле для контроля целостности ламп машины. На большинстве машин вместо него с завода установлены перемычки
К2	Предназначено для запуска системы очистки ветрового стекла
К3	Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля
К4 и К5	Активация ближнего и дальнего света соответственно
К6	Вспомогательные цепи (система вентиляции, очистка заднего стекла)
К7	Обогрев поверхности стекла на задней двери
К8	Резерв

К нижней части основного блока устанавливаются еще несколько реле.

В машинах 2008 года выпуска это реле:

• включения противотуманных фар спереди и сзади;
• запуска моторов стеклоподъемников;
• активации предупредительного сигнала;
• запуска стартера.

В зависимости от комплектации, их может быть больше или меньше.

Для автомобилей выпущенных с 2009 года

На машинах Нива Шевроле после рестайлинга 2009 года применяется блок несколько иной конфигурации (2123-3722010).

Блок Шевроле Нива 2010 года

На новых блоках изменилось назначение предохранителей.

Назначение предохранителей на Нива Шевроле 2012 года

Расшифровка реле

Номер	Назначение
К1	Предназначено для запуска системы очистки ветрового стекла.
К2	Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля.
К3 и К4	Активация ближнего и дальнего света соответственно.
К5	Вспомогательные цепи (система вентиляции, очистка заднего стекла).
К6 и К7	Обогрев поверхности стекла на задней двери.
К8	Резерв.

В блоке дополнительных реле добавлена деталь для включения системы обогрева сидений.

Блок предохранителей системы управления двигателем

В разъемах данного блока КСУД могут располагаться пять реле и пять предохранителей, в том числе 15-амперная защитная вставка топливного насоса. Само управление насосом подачи топлива осуществляется отдельным реле, установленным в этом же устройстве. В блоке размещены многие важные элементы защиты электроцепей автомобиля. Например, при выходе из строя реле вентиляторов, система охлаждения не сможет полноценно охлаждать двигатель.

Инструкция по эксплуатации

• менять плавкие элементы по истечении срока их эксплуатации;
• проверять их работоспособность ежегодно;
• менять сразу после выхода из строя;
• не устанавливать предохранители большей мощности, нежели предусмотрено инструкцией;
• использовать оригинальные детали.

Более подробно о правилах можно узнать из инструкции пользователя данной модели авто.

Блок Авео Т250 легко найти на большинстве торговых площадок, специализирующихся на автозапчастях. Его стоимость в большинстве случаев не превысит 3 тыс. рублей.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Источник

Подводим итоги

Проблемы с АБС — это в любом случае не слишком приятные происшествия. Лучше оставаться в стороне от различных неполадок, пытаться эксплуатировать автомобиль по требованиям и советам производителя. Но иногда это оказывается невозможным, потому необходимо иметь на примете хороший сервис, способный помочь в разных ситуациях. Обратившись в официальный сервисный центр с данной проблемой, вы можете стать жертвой чрезмерно скрупулезного подхода к диагностике и получить огромные затраты на ремонт.

Впрочем, иногда проблему с датчиком ABS и горящей лампочкой этой системы можно решить и самостоятельно. Воспользуйтесь советами, описанными выше в публикации, чтобы понять все особенности того или иного метода устранения неполадок. Предупреждаем, что отключение ABS полностью невозможно произвести самостоятельно. Бортовой компьютер либо просто не даст завести машину, либо начнет вести себя неадекватно, выдавая каждый раз новые коды ошибок диагностической системы. Сталкивались ли вы с неверной работой датчиков ABS и постоянно горящей лампочкой?

Некоторые автолюбители боятся, что когда горит АБС, то это как-то сказывается на работе тормозной системы в целом. Начинают срочно перерывать весь интернет в поисках ответа, почему горит лампочка АБС и что делать. Но не стоит так паниковать, тормоза на вашем авто должны быть в полном порядке, не будет работать только система антиблокировки, что, в принципе, не критично, хотя в некоторых экстренных ситуациях здорово выручает. А что бы разобраться с системой рекомендую почитать про ABS.
