Схема предохранителей пежо 607

Схема проводки пежо 607

Руководство по ремонту, эксплуатации и техническому обслуживанию Peugeot 607

— полные технические характеристик

— устранение неисправностей Peugeot 607

— цветные электросхемы Peugeot 607 СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Руководство по эксплуатации Peugeot 607 — полные технические характеристики Peugeot 607 — особенности эксплуатации

— цветные электросхемы СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Руководство по ремонту Peugeot 607 в фотографиях — полные технические характеристики

— особенности эксплуатации Peugeot 607 — устранение неисправностей в фотографиях своими руками — более 1980 фотографий процесса ремонта СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Каталог деталей и сборочных единиц Peugeot 607 — таблица взаимозаменяемости деталей автомобилей

— предназначен для работников СТО и владельцев автомобилей Peugeot 607 — каталог деталей Peugeot 607 СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Подробная электросхема Peugeot 607 — полное описание электрооборудования Peugeot 607 , подробная интерактивная электрическая схема Peugeot 607 — подробно описан алгоритм поиска неисправностей электрооборудования (стартер, генератор, система зажигания, впрыск, инжектор) — подробная схема электрооборудования ( электро схема ) Peugeot 607 — распиновка разъемов электрических, распиновка электро проводки Peugeot 607 СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Руководство по ремонту двигателя Peugeot 607 — полные технические характеристики двигателя Peugeot 607 — особенности конструкции и ремонта двигателя Peugeot 607 — подробное описание процессов разборки, дефектовки и сборки двигателя с фотографиями, ГРМ СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Руководство по ремонту коробок передач Peugeot 607 — полные технические характеристики КПП — особенности конструкции и ремонта КПП Peugeot 607 — устранение неисправностей КПП трансмиссия, валы, шестерни, ШРУС — подробное описание процессов разборки, дефектовки и сборки КПП с фотографиями СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Источник статьи: http://loveavto.ucoz.net/index/peugeot_607/0-434

Блок предохранителей и реле в салоне Ford Galaxy

Схема расположения элементов в блоке под панелью приборов тип 1.

Описание и назначение.

1	Реле дополнительного отопителя
2	Реле прерывистого режима работы очистителя заднего стекла
3	Реле электронного блока управления двигателем
4	Реле основных цепей зажигания
5	—
6	Реле указателей/аварийной сигнализации
7	Реле насоса омывателя фар
8	Реле прерывистого режима работы очистителя/омывателя лобового стекла
9	Зуммер предупреждения об оставленных включенными габаритах
10	Сборная шина задних противотуманных фонарей
11	Реле звукового сигнала
12	Реле топливного насоса (бензин)
13	Реле дальнего/ближнего света фар
14	—
15	—
F1	(7,5A) Правая фара- ближний свет, корректор фары-левый
F2	(7,5A) Левая фара-ближний свет, корректор фары-правый
F3	(3A) Лампы подсветки номерного знака
F4	(20A) Очиститель заднего стекла, электродвигатель вентилятора отопителя -задний, система освещения в дневное время
F5	(10A) Электродвигатель очистителя лобового стекла, обогреватели форсунок омывателя
F6	(25A) Электродвигатель вентилятора отопителя, блок управления кондиционером
F7	Передние/задние габариты-прав., зуммер предупреждения об оставленных включенными габаритах,
F8	(5A) Передние/задние габариты — лев., зуммер предупреждения об оставленных включенными габаритах,
F9	(20A) Обогреватель заднего стекла
F10	(15A) Выключатель освещения, противотуманные фары, противотуманные фонари
F11	(7,5A) Дальний свет — левая фара, индикатор включения дальнего света фар
F12	(7,5A) Дальний свет- правая фара
F13	(10A) Звуковые сигналы
F14	(15A) Фонари заднего хода
F15	(10A) Электронный блок управления двигателем, обогреватель системы вентиляции картера
F16	(3A) Часы, лампа освещения салона -передняя, комбинация приборов
F17	(10A) Указатели поворота
F18	(10A) инерционный выключатель отсечки подачи топлива, электронный блок управления двигателем (ECM) -2,0
F19	(30A) Электродвигатель вентилятора системы охлаждения, реле электромагнитной муфты компрессора кондиционера
F20	(10A) Стоп-сигналы
F21	(15A) Лампы освещения салона, часы, задний габарит, прикуриватель
F22	(10A) Система диагностики, система кондиционирования
F23	(10A) Электродвигатель вентилятора системы охлаждения, реле электромагнитной муфты компрессора кондиционера
F24	(30A) Электродвигатель очистителя лобового стекла
F25	(60A) Свечи накаливания
F26	(10A) Кислородный датчик
F27	(50A) Реле обогревателя лобового стекла
F28	(30A) Система управления противобуксовочной системой/антиблокировочной системой тормозов
F29	(30A) Системауправленияпротивобуксовочнойсистемой/антиблокировочнойсистемойтормозов
F30	(10A) Центральный замок, габаритные лампы двери
F31	(10A) Звуковой сигнал противоугонной системы
F32	(10A) Аварийная сигнализация (противоугонная система)
F33	—
F34	(25A) Реле электродвигателя вентилятора системы охлаждения
F35	(20A) Разъем электрооборудования прицепа
F36	—
F37	(30A) Электропривод стеклоподъемников
F38	(20A) Электропривод сиденья
F39	(25A) Реле электродвигателя вентилятора системы охлаждения

Назначение и расположение предохранителей Peugeot 607 (с 01.10.2004 — 30.09.2005)

Блок электрических предохранителей в приборной панели

Чтобы получить доступ к предохранителям, откройте крышку ящика со стороны водителя. Протолкните вниз блок предохранителей.

Блок электрических предохранителей в моторном отсеке

Чтобы получить доступ к предохранителям, расположенным в моторном отсеке, снимите защитный кожух и открепите крышку. После завершения работы тщательно закройте крышку блока предохранителей и установите на место кожух.

Блок электрических предохранителей в багажном отсеке

Чтобы получить доступ к предохранителям, расположенным в багажном отсеке, откройте крышку багажной ниши (слева).

Источник статьи: http://knigaproavto.ru/shemy/607/1232-naznachenie-i-raspolozhenie-predohraniteley-peugeot-607-s-01102004-30092005.html

Предохранители пежо 208 со схемами и описанием

Автомобиль Peugeot 208 заменил в производстве 207 модель. Автомодиль хоть и стал меньше в размерах, однако места для пассажиров и багажа стало больше. Выпускался в 2012, 2013, 2014, 2015, 2016, 2017, 2018 годах и по настоящее время. Мы покажем где находятся блоки с предохранителями в пежо 208, приведём описанием схем и выделим предохранитель прикуривателя.

Блок в приборной панели

Находится снизу, слева. Пример того добраться к нему смотрите в видео.

Схема

Расшифровка

• F2 5A Наружные зеркала, фары, диагностический разъем.
• F9 5A Охранная сигнализация.
• F10 5A Автономный блок бортовой телематики, ЭБУ электрической системы прицепа.
• F11 5A Салонное самозатемняющееся зеркало заднего вида, дополнительный подогрев.
• F13 5A Hi-Fi усилитель, помощь при парковке.
• F16 15A Розетка 12 В (передняя).
• F17 15A Автомагнитола штатная, автомагнитола (нештатная установка).
• F18 20A Сенсорный экран.
• F23 5A Лампа подсветки перчаточного ящика, подсветка косметических зеркал, индивидуальные плафоны.
• F26 15A Звуковой сигнал.
• F27 15A Насос стеклоомывателя.
• F28 5A Замок зажигания с блокировкой рулевой колонки.
• F29 15A Компрессор кондиционера воздуха.
• F30 15A Очиститель заднего стекла.

Предохранители в бордачке

Данный блок находится в перчаточном ящике (бардачке) и закрыт защитной крышкой.

Расположение и схема

Описание

F01 40 A Обогрев заднего стекла.F02 10 A Наружные зеркала с подогревом.F03 30 A Передние импульсные стеклоподъемники.F04 — Не используется.F05 30 A Задние импульсные стеклоподъемники.F06 10 A Складные наружные зеркала.F07 10 A Складные наружные зеркала.F08 — Не используется.F09 15 A Передние сиденья с подогревом.F10 20 A Усилитель Hi-Fi.F11 — Не используется.F12 — Не используется.

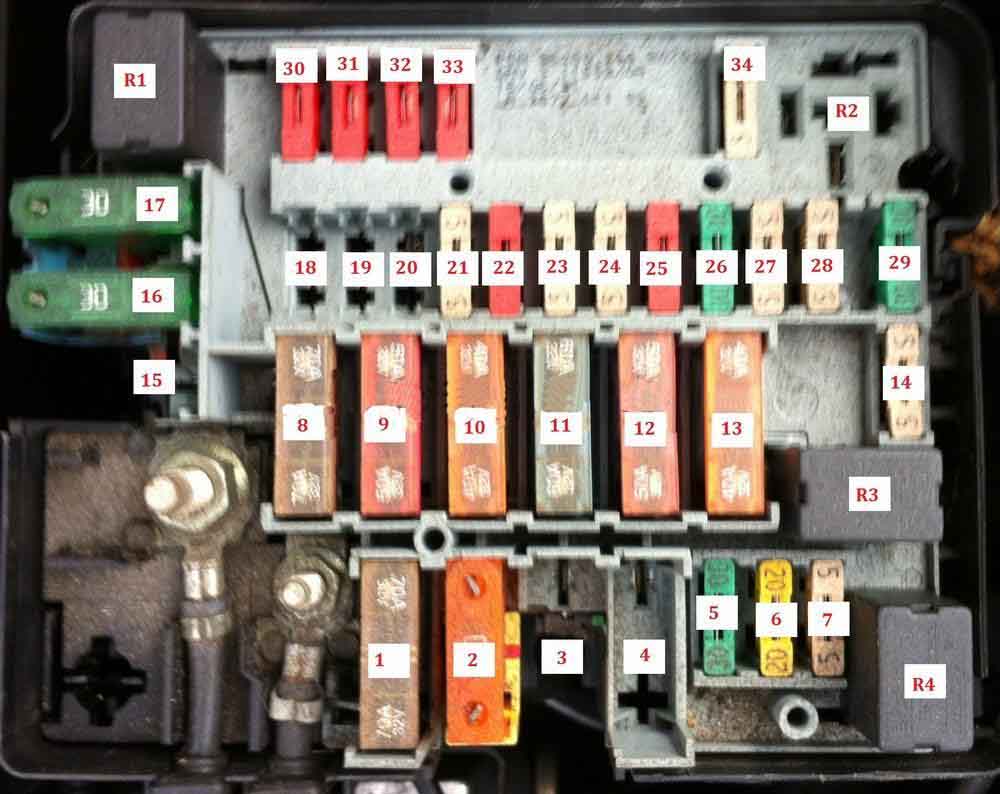

Предохранители в моторном отсеке

Этот блок находится под капотом возле аккумуляторной батареи (с левой стороны).

Схема

Описание

• F16 15 A Противотуманные фары.
• F18 10 A Правая фара дальнего света.
• F19 10 A Левая фара дальнего света.
• F25 30 A Реле омывателя фар (нештатная установка).
• F29 40 A Мотор очистителя ветрового стекла.
• F30 80 A Свечи накаливания (на дизельных модификациях).

Обратите внимание на большое количество размещенных реле в данном месте

Предохранители в салоне Пежо 607

Монтажный блок расположен в нижней части панели управления.

Схема блока предохранителей в салоне Пежо 607 (Вариант 1)

Описание

F1	(30А) Центральный замок
F2	(20А) Аудиосистема
F3	(30А) Омыватель лобового стекла
F4	(30А) Электропривод задних стеклоподъёмников
F5	(15 А) Электронная противоугонная система, монохромный дисплей или электронный блок управления цветным дисплеем, приборная панель, электронный блок управления климатической установкой, автомагнитола/радиотелефон
F6	(10А) Стоп-сигналы
F7	(10А) Выключатели, переключатели, лампа подсветки задней пепельницы, передний плафон, задний плафон, задний прикуриватель, фонари подсветки задних номерных знаков, регулятор фар.
F8	(10А) Диагностический разъем, электронный блок регулятора фар, блок дистанционного радиоуправления замками, датчик температуры воздуха в салоне, блок контроля давления в шинах.
F9	(20А) Омыватели фар
F10	(20А) Лампа перчаточного ящика, передний прикуриватель, плафоны передний и задний, внутреннее зеркало заднего вида, наружные зеркала заднего вида с электроприводом.
F11	(5А) Блок автоматического включения освещения, система подушек безопасности, реле цепи автоматического включения освещения.
F12	(30А) Электропривод задних стеклоподъёмников
F13	(30А) Очиститель лобового стекла
F14	—
F15	(15А) Электропривод стеклоподъёмников
F16	(15А) Задний прикуриватель peugeot 607
F17	(5А) Обогреватель зеркал заднего вида на дверях
F18	(15А) Стоп-сигналы
F19	(10А) Блок системы помощи при парковке, блок бортовой системы навигации
F20	(15А) Сирена, монохромный дисплей или электронный блок управления цветным дисплеем, блок дистанционного радиоуправления зам ками, автомагнитола/радиотелефон, блок монохромного или цветного дисплея навигатора, блок управления подачей присадки в дизтопливо.
F21	(15А) Диагностический разъем, электропроводка буксируемого жилого прицепа, реле габаритных фонарей прицепа
F22	(15 А) Блок управления подачей присадки в дизтопливо, блок памяти водительского сиденья, блок клавиш управления на панели двери водителя, блок клавиш управления на панели двери переднего пассажира
F23	(30А) Стеклоподъемник двери водителя, стеклоподъемник двери переднего пассажира, вентиляционный люк в крыше, клавиши стеклоподъемника двери пассажира на этой двери и на двери водителя.
F24	(10А) Задние противотуманные фонари
F25	(40А) Разъем (джампер)
F26	(40А) Электрообогреватель заднего стекла, усилитель радиоантенны
F27- 35	Запасные

Схема блока предохранителей в салоне Пежо 607 (Вариант 2)

Описание

• F1 15 A Насос омывателя ветрового стекла и датчик уровня омывающей жидкости.
• F2 30 A Масса электроцепи системы блокировки и суперблокировки замков.
• F3 5 A Подушки безопасности.
• F4 10 A Контактор педали сцепления, двухфункциональный контактор тормозной системы, диагностический разъем, датчик системы динамической стабилизации ESP, светочувствительное зеркало заднего вида.
• F5 30 A Питание передних стеклоподъемников и вентиляционного люка.
• F6 30 A Питание задних стеклоподъемников.
• F7 5 A Контактор перчаточного ящика, плафоны общего освещения салона, плафоны индивидуального освещения, макияжные зеркала.
• F8 20 A Питание многофункционального дисплея, блок подрулевых переключателей, сирена охранной сигнализации, питание коммутационного блока прицепа, автомагнитола RD4, радиотелефон GPS RT3, блоки управления электрическими зеркалами и всеми стеклоподъемниками.
• F9 30 A Передний и задний прикуриватели (не более 100 Вт).
• F10 15 A Питание компьютера бака для присадки к топливу.
• F11 15 A Компьютер АКП, контактор селектора АКП, замок зажигания с противоугонным устройством.
• F12 15 A Питание коммутационного блока прицепа, гарнитуры «свободные руки», реле сидений коммутационного блока памяти сиденья, датчика дождя и освещенности.
• F13 5 A Питание коммутационного блока двигателя.
• F14 15 A Питание коммутатора парктроника, панель приборов, кондиционер воздуха, коммутатор подушек безопасности и пиротехнических преднатяжителей.
• F15 30 A Питание системы блокировки и суперблокировки замков.
• F17 40 A Усилитель Hi-Fi, обогрев наружных зеркал заднего вида.

Дополнительный блок

• F31 5 A Правый фонарь стоп-сигнала.
• F32 5 A Левый фонарь стоп-сигнала.
• F33 5 A Третий фонарь стоп-сигнала.
• F34 5 A Цепь электропитания радиотелефона.
• F35 5 A Компьютер системы контроля давления в шинах, CD-чейнджер.
• F36 30 A Реле сиденья пассажира.
• F37 30 A Обогрев сиденья переднего пассажира и заднего правого сиденья.
• F38 30 A Обогрев сиденья водителя и заднего левого сиденья.
• F39 30 A Реле сиденья водителя.
• F40 5 A Диагностический разъем.

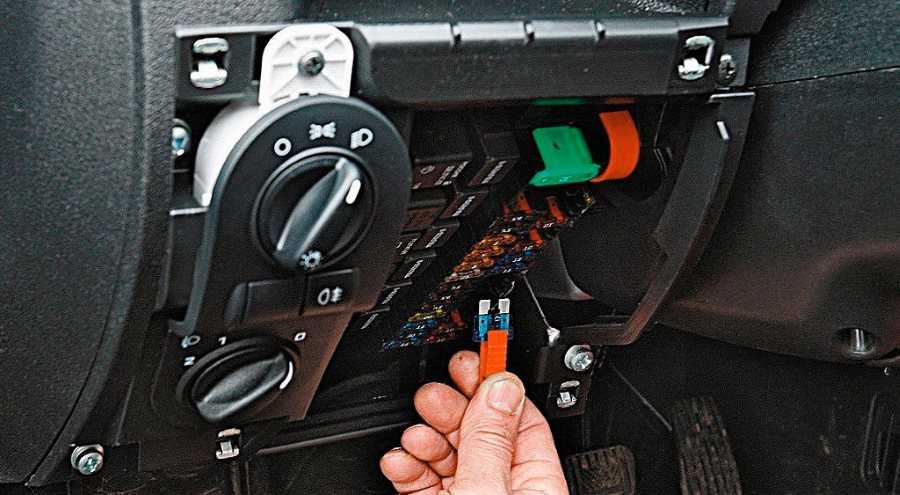

Замена предохранителя прикуривателя

Казалось бы, что такого в замене предохранителя, вытащил и вставил новый. Ан нет. Вот правильный порядок замены предохранителя:

1. Выключить зажигание авто.
2. Отсоединить «массу» от аккумулятора машины.
3. Аккуратно вытащить перегоревший предохранитель специальными щипцами. Если их нет, то пассатижами (плоскогубцами).
4. Новый предохранитель надо ставить такой, чтобы он был рассчитан на такую же силу тока, которая была на старом перегоревшем ПП. Например, на ПП написано 20, это значит, что он выдерживать до 20 Ампер. Если поставить мощнее, то предохранитель то сможет выдержать скачки нагрузок, а вот сам прикуриватель может сгореть. Предохранитель можно вставлять любой стороной.
5. Старый сгоревший предохранитель будет со сгоревшей нитью, можно посмотреть и выяснить, в нем ли причина поломки прикуривателя. Также бывает, что причиной может быть не ПП, а оборванный провод. Если предохранитель целый, надо прозвонить проводку мультиметром.
6. Закрываем крышку блока.
7. Подсоединяем отсоединенный минусовой провод обратно к клемме АКБ.
8. Включить зажигание и проверить работоспособность прикуривателя.

Видео: замена предохранителя прикуривателя

Как заменить прикуриватель Нива 21213, 21214.

Видео по замене на автомобиле ЛАДА ГРАНТА

Та же тема с авто Лада Калина

Прикуриватель автомобиля Форд Фокус

Замена ПП на Тойоте

Как проверить предохранители

Peugeot 207 где находятся предохранители. Блог, факты, фотографии

Какой предохранитель отвечает за кондиционер Peugeot 207?  Полностью и кондей заработал, есть желание попробовать заменить предохранитель, подскажите какой слот нужно заменить и где находится сам блок.

История логотипа.

Назначение и расположение предохранителей Peugeot 206 седан. Блоки с электрическими предохранителями находятся в салоне под приборной панелью и в  Посетите наш туристический форум и найдите где можно красиво отдохнуть.

Peugeot 207 › Бортжурнал › Диагностика стартера.  Смотрим по схеме нахождение предохранителя стартера у вашей машины, и осматриваем его (на пежо 207 это F8 20А под капотом).

Руководство пользователя Peugeot 207 – Предохранители

Оцените износ щеток и при необходимости замените, проверьте люфт втулок, очистите все от грязи, замените смазку. Какой предохранитель попробовать заменить? Столкнулся я недавно с проблемой печальной. Не понятно почему не видит положение селектора бодик четвертый скрин. Вы сомневаетесь, что дело было в нём?

Ссылки Youtube В Контакте LiveJournal Twitter Руководства Citroen Руководства Peugeot Peugeot Servicebox Citroen Service Отзывные кампании.

Обратно в Французские автомобили. Теперь есть новый блок тока стоит до”””я!!! Перейти к содержимому У вас отключен JavaScript. Значит пригорели медные пятаки, меняем втягивающее реле на новое, либо ремонтируем в интернете есть видео и форумы где люди описывали процесс ремонта.

Это не рекомендуется для публичных компьютеров.

Sagem S2000. Распиновка, Boot-пин и подключение к блоку

Начнём пожалуй с расположения микросхемы EEPROM-памяти. К примеру, если вам нужно добраться до неё, не отмывая всю плату.

Согласно мануалу от Ecuvonix, у этого блока управления, место расположения микросхемы Version 1 (всего существует три варианта). Нужно убрать компаунд, с области, выделенной пунктирной линией.

Теперь о подключении ЭБУ Sagem S2000 на столе, тут есть на что обратить внимание

Справочные материалы от Alientech KTAG

Мануал подключения к ЭБУ Sagem S2000, от Alientech, оправляет нас к изучению 599-го семейства, прибора KTAG:

• Citroen Saxo 2000 1.4 8v VTS KFX (TU3JP) — ECM Sagem S2000 Boot(ST) — Family 599
• Peugeot 106 S2 2000 1.4i 8v KFW — ECM Sagem S2000 Boot(ST) — Family 599
• Peugeot 206 T1 2000 1.4 KFW — ECM Sagem S2000 Boot(ST) — Family 599
• Peugeot 206 T1 2000 1.4i KFW Petrol Euro 2 — ECM Sagem S2000 Boot(ST) — Family 599
• Peugeot 206 T1 2001 1.4i KFW Euro 3 — ECM Sagem S2000 Boot(ST) — Family 599
• Peugeot 307 2001 1.4 8v KFW (TU3JP) — ECM Sagem S2000 Boot(ST) — Family 599

Расположение блоков предохранителей и реле Peugeot 406

Официальная премьера семейного автомобиля класса D Peugeot 406 состоялась в 1995 г. Над ним работал Лоран Росси из итальянского ателье Pininfarina. В 1996 г. были представлены модификации в кузовах универсал и купе. Дизайн последнего создали Давид Арканджели и Лоренцо Рамачотти.

В течение 2 лет в продажу поступали машины с разными схемами электропроводки, старыми и новыми моторами. Комплектации дорестайла прекратили выпускать в 2001 г.

В 2003 г. состоялся небольшой фейслифтинг, результатом которого стали:

• хромированные ручки дверей и накладка на бампере;
• новая обивка салона и дверей;
• серый пластик панели приборов вместо черного.

В 2004 г. производство Peugeot 406 завершилось.

Релейные переключатели и предохранители на Пежо 406 смонтированы на печатных платах в установочных коробах. Они находятся в разных точках кузова.

В салоне автомобиля

Чтобы добраться до плавких вставок в пассажирском салоне, нужно выполнить следующие действия:

1. Открыть переднюю дверь со стороны водителя.
2. Осмотреть приборную доску перед рулевой стойкой.
3. Найти блок переключателей дальнего и ближнего света.
4. Повернуть на 1/4 оборота фиксаторы на техническом лючке под ним.
5. Нажать на рычаг справа.
6. Снять защитную панель.

Доступ к блоку в салоне.

В подкапотном пространстве

Поиск предохранителей в подкапотном пространстве состоит из нескольких шагов:

1. Открыть и зафиксировать передний багажник.
2. Найти пластиковую коробку рядом с аккумуляторной батареей.
3. Снять крышку, преодолевая сопротивление защелок.

Пошаговая инструкция

1. Проверка устройства-потребителя. Сначала проверьте свои гаджеты, подключившись к другим доступным гнездам. Если вы заметили, что устройство не заряжается от прикуривателя, необходимо убедиться в том, что оно заряжается от других источников питания. Подключите устройство к другому разъему прикуривателя или к сетевому зарядному устройству. Если процесс зарядки идет, значит, все-таки, не работает прикуриватель.
2. Поиск предохранителя прикуривателя. Посмотрите в блок предохранителей и найдите тот, что отвечает за прикуриватель. Он может располагаться в салоне или в подкапотном пространстве. Информацию об этом ищите в руководстве по эксплуатации автомобиля.

1. Проверка предохранителя. Возьмите в руки мультиметр и установите режим проверки целостности или прозвонки цепи (символ, состоящий из нескольких параллельных дуг). Соедините черный щуп мультиметра с одной стороной предохранителя, а красный – с другой стороной. Вы должны услышать звуковой сигнал мультиметра. Если он есть, это значит, что предохранитель целый. Ещё раз убедитесь в том, что вы проверили именно предохранитель, отвечающий за прикуриватель. Если вы уверены в том, что тестируете именно этот предохранитель, и мультиметр издаёт звуковой сигнал, источником проблемы является не предохранитель.

Если мультиметр не подает звуковой сигнал, это признак неисправности предохранителя, поэтому его надо просто заменить.

1. Замена перегоревшего предохранителя. Если предохранитель неисправен (именно он является источником проблем с прикуривателем в 90% случаев), его надо заменить. Возьмите съемник и аккуратно вытащите неисправный элемент. Как правило, вы увидите, что на корпусе предохранителя будут черные следы. Это явный признак того, что элемент перегорел. Возьмите новый предохранитель, но помните, что он должен соответствовать определенным требованиям. Это можно узнать из руководства по эксплуатации автомобиля. В большинстве случаев используются предохранители на 15 ампер. Установите новый элемент в то место, из которого был вытащен старый предохранитель. Аккуратно нажмите на него, чтобы он плотно встал в разъем.

Предупреждение! Не используйте предохранитель, номинал которого отличается от того, что рекомендован производителем автомобиля. В противном случае могут возникнуть проблемы с проводкой, её перегрев и даже возгорание.

1. Проверка того, помогла ли замена предохранителя. Включите зажигание. Подключите гаджет к разъему прикуривателя и убедитесь в том, что он работает. Если да, то поздравляем! Если нет, придётся перейти к следующим шагам для проверки других возможных проблем.
2. Проверка напряжения в блоке прикуривателя. Включите мультиметр в режим постоянного напряжения (DCV или V–). В этом режиме есть разные диапазоны измеряемого напряжения. Поскольку в нашем случае необходимо измерить 12В, переводим переключатель режимов на цифру 20В. Подключите красный щуп мультиметра к центральному контакту разъема прикуривателя, а черный щуп соедините с внешней частью разъема. Включите зажигание и посмотрите на экран мультиметра. Если вы увидели цифру около 12В, то разъем получает питание, и он должен работать. Если этих показаний нет, перейдите к следующему шагу.
3. Проверка гнезда прикуривателя на наличие посторонних предметов. Убедитесь в том, что внутри разъема нет посторонних предметов и мусора. Они могут быть причиной плохого контакта. С помощью зубочистки удалите грязь внутри гнезда. В этом также поможет пылесос.

Ещё раз проверьте разъем прикуривателя на работоспособность. Если прикуриватель так и не заработал, его необходимо заменить.

Предупреждение! Наличие сгоревших элементов в розетке прикуривателя – признак короткого замыкания. В таком случае розетку прикуривателя точно нужно заменить.

Блок предохранителей в багажном отсеке

Он устанавливался не на всех моделях. Чтобы получить доступ, надо открыть крышку багажной ниши (слева).

p, blockquote 35,0,0,0,0 —>

p, blockquote 36,0,0,0,0 —>

Назначение

p, blockquote 37,0,0,0,0 —>

PF1* 600 A Стартер, генератор, коммутатор системы охлаждения, коммутационный блок предохранителей, электровентилятор системы охлаждения двигателя, дополнительный электровентилятор (для двигателя V6 HDI). PF2* 150 A Коммутационный блок двигателя. PF3* 60 A Обогрев заднего стекла, коммутатор привода крышки багажника, замок багажника, коммутационный блок прицепа. PF4* 30 A Коммутационный блок прицепа (устанавливается дополнительно)

p, blockquote 38,0,0,0,0 —>

Предохранители в мотором отсеке

Под капотом они могут находится не только в одном блоке и зависит от комплектации и года выпуска автомобиля.

Вариант 1

Где находится данный блок смотрите на фотографии.

Схема

Обозначение

FM1	50A Противоугонная система
FM2	50A Противоугонная система (цепь от замка зажигания)
FM3	50A Питание основного блока предохранителей
FM4	50A Выключатель освещения
FM5	50A
FM6	20/40A Вентилятор 1
FM7	20/40A Вентилятор 2
FM8	40A Электрообогреватель стекла
1
2	10A ЭБУ автоматической коробки передач, селектор положения рычага переключения автоматической коробки передач
3	25A ABS
4	20A Работающий двигатель
5	15A Сдвоенное реле 12-ти клапанного турбодизеля 2.1 литра и двигателя V6 24-х клапанного 2.0 литра с турбокомпрессором и впрыском топлива, ЭБУ двигателя V6 2 литра с турбокомпрессором и впрыском топлива
6	10A Звуковой сигнал
7	15A Таймер омывателя фар
8
9	10A Лямбда-зонд
10	10A Топливный насос
11
12	10A Левая противотуманная фара
13
14	10A Левая фара дальнего света
15	10A Правая фара дальнего света

Вариант 2

Схема

Назначение

1	10A Фонари заднего хода, дубль-реле впрыска, датчик температуры масла, датчик уровня масла, компрессор системы кондиционирования.
2	15A Топливный насос, электроклапан улавливателя топливных паров
3	10A Электронный блок
4	10A Компьютер двигателя и АКП.
5	10A Компьютер сажевого фильтра (FAP), реле стеклоочистителя заднего стекла.
6	15A Передние противотуманные фары.
7	20A Омыватели фар
8	20A Компьютер бензинового двигателя с непосредственным впрыском, Педаль сцепления
9	15A Левая фара ближнего света
10	15A Правая фара ближнего света
11	10A Левая фара дальнего света.
12	10A Правая фара дальнего света.
13	15A Звуковой сигнал
14	10A Насос омывателя ветрового и заднего стекол
15	30A Катушка зажигания, стеклоочиститель, кислородный датчик, датчик давления масла, система впрыска.
16	30A Компрессор, датчик температуры масла, датчик уровня масла, стоп-сигналы, генератор, датчик попадания воды в дизтопливо, реле управления компьютером впрыска.
17	30A лектрические регулировки положения сиденья пассажира.
18	40A Вентилятор климатической установки, стартер, малая скорость работы очистителя ветрового стекла

Вариант 3

Схема

Расшифровка

1	10	Фонари заднего хода, дубль-реле впрыска, датчик температуры масла, датчик уровня масла, компрессор системы кондиционирования.
2	15	Топливный насос, электроклапан улавливателя топливных паров
3	10	Электронный блок.
4	10	Компьютер двигателя и АКП.
5	10	Компьютер сажевого фильтра (FAP), реле стеклоочистителя заднего стекла.
6	15	Передние противотуманные фары.
7	20	Омыватели фар.
8	20	Компьютер бензинового двигателя с непосредственным впрыском, Педаль сцепления.
9	15	Левая фара ближнего света.
10	15	Правая фара ближнего света.
11	10	Левая фара дальнего света.
12	10	Правая фара дальнего света.
13	15	Звуковой сигнал.
14	10	Насос омывателя ветрового и заднего стекол.
15	30	Катушка зажигания, стеклоочиститель, кислородный датчик, датчик давления масла, система впрыска.
16	30	Компрессор, датчик температуры масла, датчик уровня масла, стоп-сигналы, генератор, датчик попадания воды в дизтопливо, реле управления компьютером впрыска.
17	30	Электрические регулировки положения сиденья пассажира.
18	40	Вентилятор климатической установки, стартер, малая скорость работы очистителя ветрового стекла.

Реле

Предохранители и реле под капотом

Основной блок находится в моторном отсеке с левой стороны.

Вариант 1 (до 2002 г.в.)

Фото-схема

Описание

R1	Реле противотуманных фар
R2	Реле насоса воздуха (AIR)
R3	Реле управления двигателем
R4	Реле звукового сигнала
F1	(70A) Многофункциональный модуль управления
F2	(40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя
F3	(70A) Подогреватель охлаждающей жидкости двигателя-HDi
F4	—
F5	(20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари
F6	(5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений
F7	(5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током)
F8	(70A) Блок предохранителей
F9	(50A) Многофункциональный модуль управления
F10	(40A) Переключатель света
F11	(60A) Блок предохранителей
F12	(50A) переключатель зажигания
F13	(40A) переключатель зажигания
F14	(5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар
F15	—
F16	(30A) Антиблокировочная система (ABS)
F17	(30A) Антиблокировочная система (ABS)
F18	(20A) Омыватели фар — некоторые модели
F19	—
F20	(15A) Топливный подогреватель-HDi некоторые модели
F21	(5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ
F22	(10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели
F23	(5A) Антиблокировочная система (ABS)
F24	(5A) Управление двигателем, реле таймера свечи накаливания
F25	(10A) Топливный насос, переключатель инерционного отключения топлива (IFS)
F26	(10A / 30A) Управление двигателем, топливный насос
F27	(5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT)
F28	(5A) Нагреватель корпуса дроссельной заслонки
F29	(20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR)
F30	(10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой
F31	(10A) Передняя противотуманная фара слева
F32	(10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS)
F33	(10A) Автоматическая коробка передач (AT)
F34	(5A / 15A) Управление двигателем

Вариант 2 (с 2002 г.в.)

В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.

Таблица с обозначением

1	10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя
2	15А Электромагнитный клапан абсорбера, топливный насос
3	10А Компьютер АБС
4	10А Компьютер автоматической коробки передач, компьютер двигателя
5	Не используется
7	20А Насос омывателя фар
8	20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя
9	15АЛевая фара ближнего света
10	15А Правая фара ближнего света
11	10А Левая фара дальнего света
12	15А Правая фара дальнего света
13	15А Звуковые сигналы
14	10А Насосы омывателей ветрового и заднего стекол
15	30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки
16	30А Реле компрессора
17	30А Максимальная и малая скорости работы стеклоочистителя
18	40А Электровентилятор системы отопления и вентиляции

Некоторые реле находятся внутри блока.

Реле бензонасоса

Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.

Макси предохранители

Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

Описание

• (20A) Реле вентилятора системы охлаждения
• (70A) Модуль управления ABS
• (30A) Модуль управления ABS
• (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
• (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
• (30A) Насос гидроусилителя рулевого управления
• (30A) Включатель зажигания
• (30A) Выходной усилитель аудиоустройства
