Проверка датчика абс мазда 6

Ошибка P0500 Mazda – неисправность датчика скорости автомобиля.

4 года ago AutoTime

3 250

Код ошибки ODB-II P0500 — неисправность в цепи датчика скорости

Датчик скорости автомобиля Mazda передает блоку управления двигателем и АКПП информацию о скорости движения транспортного средства. Эти данные поступают на спидометр, где отображается скорость движения (в километрах или милях в час). Кроме того, она поступает в другие системы автомобиля — трансмиссия, ABS, системы управления тягой/курсовой устойчивости и усилитель рулевого управления. Датчик скорости автомобиля может устанавливаться в различных местах — задний дифференциал, выходной вал коробки передач, в ступице колеса или рядом с ней.

Ошибка P0500 фиксируется блоком управления Mazda, когда сигнал в 0 км/ч (0 миль в час) передается в модуль управления двигателем (ECM) от датчика скорости автомобиля даже во время движения автомобиля.

Симптомы ошибки P0500

Горит индикатор «Check Engine»
АКПП автомобиля Mazda работает неправильно (некоренное переключение передач).
Спидометр работает некорректно
Может наблюдаться потеря мощности автомобиля и/или авто вообще не едет.
На панели приборов могут загореться индикаторы неисправностей ABS и Traction Control.
В некоторых случаях видимые симптомы ошибки отсутствуют.

Причины ошибки P0500 Mazda

Неисправный датчик скорости автомобиля
Неисправный спидометр
Проблемы с проводкой датчика скорости автомобиля Mazda или его разъемом
Проблемы с CAN шиной связи
Неисправна коробка передач или дифференциал коробки передач
Неисправен приводной механизм датчика скорости
Неисправность блока управления двигателем (ECM)

Ошибки при диагностике кода P0500 Mazda

Неисправность спидометра
Проблемы с коробкой передач Mazda
Проблемы с системами ABS/Traction Control (АБС/курсовой устойчивости)
Проблемы с приводом автомобиля

Диагностика ошибки P0500

Если блок управления двигателем зафиксировал ошибку P0500, это означает, что в него или блок управления трансмиссией не поступает сигнал от датчика скорости (VSS). Используя сканер ODB-II нужно записать данные стоп-кадра ошибки P0500, а затем, во время тестовой поездки повторить условия возникновения ошибки. Во время проверки необходимо убедится, что сигнал от датчика скорости поступает стабильно и плавно. Если сигнал VSS отсутствует, необходимо визуально осмотреть датчик и его проводку на наличие повреждений. Если датчик «выглядит» нормально, необходимо снять его и протестировать. Проверка снятого датчика имеет свои преимущества: во-первых, это позволяет отсечь неисправности проводки и разъемов, а во-вторых сразу определить работает датчик и определить качество его сигнала. Если сигнал датчика скорости выглядит нормально и стабильно, то обычно проблема находится в проводке между датчиком и PCM. Если у сигнала датчика плохая осциллограмма, то проблема кроется в датчике. Также бывают случаи, когда проблемой становилась неисправная приборная панель или спидометр Mazda, из-за этого сигнал датчика скорости пропадал или становился очень слабым.

‘);
instant= new adsenseLoader( ‘#quads-ad4-place’, {
onLoad: function( ad ){
if (ad.classList.contains(«quads-ll»)) {
ad.classList.remove(«quads-ll»);
}
}
});
}if ( quads_screen_width >= 1024 && quads_screen_width
‘);
instant= new adsenseLoader( ‘#quads-ad4-place’, {
onLoad: function( ad ){
if (ad.classList.contains(«quads-ll»)) {
ad.classList.remove(«quads-ll»);
}
}
});
}if ( quads_screen_width >= 768 && quads_screen_width

Способы проверки работоспособности

Чтобы определить состояние детали, мы пройдем ряд шагов по ее диагностике, от простого к сложному:

Проверяем предохранители, открыв блок (внутри салона или в подкапотном пространстве) и осмотрев соответствующие элементы (указанные в инструкции по ремонту / эксплуатации). Если будет обнаружен сгоревший компонент, мы заменим его на новый.
Осматриваем и проверяем:
целостность разъемов;
проводка на предмет потертостей, повышающих риск короткого замыкания;
загрязнение детали, возможные внешние механические повреждения;
крепление и заземление самого датчика.

Если перечисленные измерения не помогают выявить неисправность прибора, ее необходимо будет проверить с помощью инструментов: тестера (мультиметра) или осциллографа.

Тестером (мультиметром)

Для этого метода диагностики датчика потребуется тестер (мультиметр), инструкция по эксплуатации и ремонту автомобиля, а также PIN — проводка со специальными разъемами.

Устройство совмещает в себе функции омметра, амперметра и вольтметра

Для получения полной информации о работоспособности датчика АБС необходимо измерить сопротивление в цепи устройства:

Поднимаем машину домкратом или подвешиваем на лифте.
Снимите колесо, если оно препятствует доступу к устройству.
Снимите крышку системного контроллера и отсоедините разъемы контроллера.
Подключаем ПИН к мультиметру и к контактному разъему датчика (разъемы датчика заднего колеса находятся внутри салона, под сиденьями).

Подключаем ПИН к тестеру и к контактному разъему датчика

Показания прибора должны соответствовать данным, указанным в руководстве по ремонту и эксплуатации конкретного автомобиля. Если сопротивление устройства составляет:

ниже минимального порога — датчик неисправен;
приближение к нулю — короткое замыкание;
нестабильность (скачок) в момент схватывания провода — нарушение контакта внутри проводки;
бесконечно или без чтения — обрыв потока.

Видео «Диагностика датчика АBS»

Как проверить с помощью осциллографа (со схемой подключения)

Помимо самодиагностики датчика тестером (мультиметром), его можно проверить с помощью более сложного инструмента — осциллографа.

Устройство проверяет амплитуду и синхронизацию сигнала датчика

Для диагностики датчика АБС с помощью осциллографа необходимо:

Полностью зарядите аккумулятор, чтобы во время измерения наблюдались падения (скачки) напряжения на разъемах или проводах.
Найдите датчик касания и отсоедините разъем сверху.
Подключите осциллограф к контактному разъему.

Подключение устройства к разъему датчика АБС (1 — зубчатый диск-ротор; 2 — датчик)

На работоспособность датчика АБС указывает:

одинаковая амплитуда колебаний сигнала при вращении колес оси;
отсутствие амплитудных биений при диагностировании синусоидального сигнала с меньшей частотой;
поддержание стабильной и равномерной амплитуды колебаний сигнала, не превышающей 0,5 В, при вращении колеса с частотой 2 об / с.

Отметим, что осциллограф — довольно сложное и дорогое устройство. Современные компьютерные технологии позволяют заменить это устройство специальной программой, скачанной из Интернета и установленной на обычном ноутбуке.

Самый простой способ диагностировать устройство без инструментов — это проверить магнитный клапан на индукционном датчике. На ту деталь, внутри которой установлен магнит, прикладывается любое металлическое изделие (отвертка, гаечный ключ). Если датчик его не притягивает, значит, он неисправен.

Комментарии к теме где находится датчик скорости Mazda 6

Валерий, спасибо вам большое! Наконец-то мой спидометр заработал) P.S.: спидометр работает, вот только показания завышает — скорость показывает чуть больше и одометр считает больше(по яндекс карте расстояние 1860метров, одометр посчитал как 2100метров)

спасибо за видео я этот датчик неделю искал! хотел подключить на прямую, токо вот вам на будущее пишите год машины! потому что у мя нет там датчика авто деу ланос 1997! а так за видео спасибо

Я мав Запорожця, Москвича,412, Жигулі 05, Форд Курьер, і тепер Джілі ск2. Джілі найкраща. Проста, як двері, і за такі гроші то є S клас. Форд то же файний був.

Приветствую и вопрос по субару, у меня легаст bg5 и как положено решил проверить CO поскольку динамика было вялой расход в районе 20л и более. Посмотрев ряд твоих видео и подсказок сетевых, сделал- выставил датчик заслонки дросселя с 27 на 49, заменил лямду на новую, новые свечи, при катализаторе СО было 0.04, убрав его 0.60, холостой 750, при этих действиях расход упал примерно к 15л. И всё-таки как решить вопрос с правильным СО ближе 1, буду признателен любому совету.

машина супер! у меня точно такаяже только с подголовниками) да моник ето головная боль когда мотор холодный зависают обороты на двух тысячах.. может че подскажеш?

Такой бегунок сразу под замену это аксиома! Человека подведёте когда ни будь со своими жучками. И купите УНИСМУ это классная вещ! Все окисленные контакты отъедает на раз! Лучше вд40 и дешевле.

добрый день, у меня при движении часто загорается чек и поднимаются обороты,может быть это из за плохого датчика скорости?спидометр механический

Ну ты и кадр смотрел я тут как ты поршня перетачиваеш хон ручной делаешь, скажу с мозгами у тебя лажа полная нельзя тебе такими вещами заниматся, лучше кувалдой машину, да еще и два слова связать неможеш такое чувство что ты от сохи только оторвался

Зимой перестало скорость показывать чек горел поменял датчик все стало ок, спустя полгода опять перестало показывать, чек не горит я датчик новый поставил и все равно не показывает. В чем может быть проблема? провода? с приборкой тоже не понятно, она у меня сама по себе километры не крутит . и не понять спидометр . или нет

АКПП Замена датчика скорости (VSS)

по немногочисленым просьбам мемберов, выношу в отдельный топ и поправляю фоты.

Меняем Генератор Импульсов .

собственно сам Генератор Импульсов, в простонародии Датчик Скорости.

был приобретён на разборке за ~40 американских рублей, когда я узнал что за ту сумму что просят наши магазины, например в раше уже можно купить не много не мало а именно 3 (три) такихже датчика.. рука не поднялась у меня им денег дать

дальше я демонтировал воздухозаборник с фильтром, (аккум снимать не обязательно но для удобства можно) куда целиться: красным кружком отмечено место вторжения. а вот тут нам понадобиться человек с не очень большими руками, тем меньше тем лучше, шоб обойтись малой кровью. идем дальше по фарватеру: кружком отмечен путь к датчику/место куда совать свои руки..)

пристально вглядываемса туда и обозревам там виновника.

да, эт именно он, хоть видно его не полностью. поэтому покажу частями ..))

наша(человека с тонкими руками пианиста, вот как у меня ))) задача ослабить,открутить этот болтик, кое можно сделать соединив в линию пару-тройку удлинителей воротков, или маленькой трещёткой, предварительно рекомендую набить головку липкой мастикой, дабы болт не терялса в недрах. когда открутили дальше просто, сразу снимаем фишку контакта (она будет мешать нам поднять датчик наверх в нужной проекции), тянем сам датчик вверх. у меня он вышел легко и непринужденно, собственно так же и зашол. ну и дальше в обратном порядке.

Xedos 6 ( скоро превратится в 7 ) — 2.0, АКПП , xenon 6000К, 250 т.км., TV-DVD, поликарбонат, кожа дохлого бизона(заменена на «Хортицу»), дерево, цвет Z6 — продана. (Сейчас LR Range Rover 2002г., LR Range Rover 2011г., LR Defender 2012г.)

Ремонт компаса мицубиси паджеро
Где находится бачок омывателя заднего стекла мазда демио
Тойота раум акпп замена
Не горят стоп сигналы мазда 3 бк
Распиновка щитка приборов тойота авенсис 2008

Что такое датчик скорости Mazda 6 GG и для чего он нужен?

Важность датчика скорости состоит в том, что он предоставляет информацию о текущей скорости автомобиля, которая необходима для правильной работы различных систем автомобиля. Эта информация используется как для управления двигателем и коробкой передач, так и для активации систем безопасности, таких как системы ABS и ESP

Датчик скорости Mazda 6 GG находится обычно вблизи механизма маховика двигателя или в коробке передач. При работе датчика скорости используется принцип магнитной индукции или принцип Холла, для измерения магнитного поля или вращения вала, что и позволяет определить текущую скорость автомобиля.

По мере эксплуатации автомобиля датчик скорости может стать неисправным, что может привести к неправильной работе системы управления двигателем и других систем автомобиля

Поэтому важно регулярно проверять и обслуживать датчик скорости, а при необходимости заменить его на новый

Как выполняется проверка?

Поскольку в основе работы исправного датчика АБС лежит изменение электрического сопротивления при повороте колеса, можно измерить его параметры мультиметром или тестером, работающим в режиме омметра. Условия для диагностики — обычный гараж или ровная площадка, смотровой ров не требуется. Достаньте из инструментов домкрат и колесный ключ.

Чтобы проверить датчик АБС тестером, выполните следующие действия:

Припаркуйте автомобиль на ровной поверхности и зафиксируйте клиньями. Не включайте ручной тормоз.
Поднимите заднее колесо и снимите его. Найдя жгут, ведущий к датчику в ступице, найдите разъем и отсоедините его. Тщательно очистите все контакты, желательно специальной жидкостью.
Включите мультиметр для измерения сопротивления и замерьте в колодке, идущей от датчика. В зависимости от марки автомобиля значение должно составлять от 500 Ом до 1,4 кОм.
Возьмитесь рукой за барабан или диск и вращайте его, наблюдая за показаниями тестера. Сопротивление должно измениться.
Переведите прибор в режим измерения напряжения и включите зажигание. Проверить наличие постоянного тока с центральной стороны, подключив мультиметр ко второй части разъема.
Повторите операцию на всех колесах.

На разных моделях автомобилей разъем можно разместить в разных местах: спрятать под днищем или с пластиковой защитой. Нащупайте жгут рукой, чтобы найти разъем.

Технические характеристики АКПП

Давайте кратко рассмотрим каждую АКПП, которая устанавливалась на Мазда 6. Среди них вы найдете и свою.

JF506E – пятиступенчатый корейский автомат. Создана для автомобилей с объемом двигателя до 3,8 литра. Считается неприхотливой и надежной АКПП. Обладает максимальным крутящим моментом до 350 Нм. Отличается от японских автоматов низкой ценой;
4F27E – четырехступенчатый американский автомат. Появился в 1998 году. Ею оснащаются автомобили с объемом мотора от 1,3 до 2,0 литра. По расходникам для Мазда 6 идентична с FNR5;
TF81SC – японский шестиступенчатый АКПП с крутящим моментом до 450 Нм. Является самой дорогой из всех модификаций коробок, которыми оснащалась Мазда 6. Отличается от остальных не убиваемостью и надежностью расходных комплектующих;
AW6A-EL – идентичный аппарат с TF81SC. Только называется по другому. Дорогой, но почти не имеет неисправностей. А, если и появляются, то только по недосмотру водителя.

Признаки неисправности датчика АБС

Первым признаком неисправности АБС является горящий индикатор на комбинации приборов, который не гаснет более 6 секунд после включения зажигания или не загорается во время движения. Отказ системы распознается, когда автомобиль движется со скоростью более 25 км / ч. Есть много проблем, которые могут возникнуть с антиблокировочной тормозной системой, но среди них наиболее распространены следующие:

Обрыв кабеля датчика АБС или неисправность блока управления. В этом случае на панели приборов отображается ошибка, система отключается, а об изменении угловых скоростей не подаются никакие сигналы.
Неисправен системный датчик колеса. Система при включении выполняет самодиагностику и обнаруживает ошибку, но продолжает работать. Причиной выхода из строя может быть окисление контактов, плохое питание датчика и его замыкание на массу.
Получение информации от дополнительного устройства о различных угловых скоростях колес при разном давлении в шинах или о различных рисунках протектора, когда колеса тормозятся по-разному.
Механический отказ элементов — подшипников ступицы, выход из строя люфта и ротора по датчику колеса. При таких сбоях система не загружается. Это также включает отказ насоса АБС.

Наиболее уязвимым элементом системы является датчик колеса, который находится рядом с вращающейся ступицей и полуосей. Воздействие грязи и люфта в подшипниках ступицы может повредить устройство, полностью заблокировав работу АБС. Вместе с индикаторной табличкой на приборной панели на неисправность датчика указывают следующие признаки:

Бортовой компьютер выдает код ошибки АБС.
При нажатии на педаль тормоза нет характерных вибраций и звуков.
Колеса блокируются при экстренном торможении.
Сигнал стояночного тормоза появляется при его отпускании.

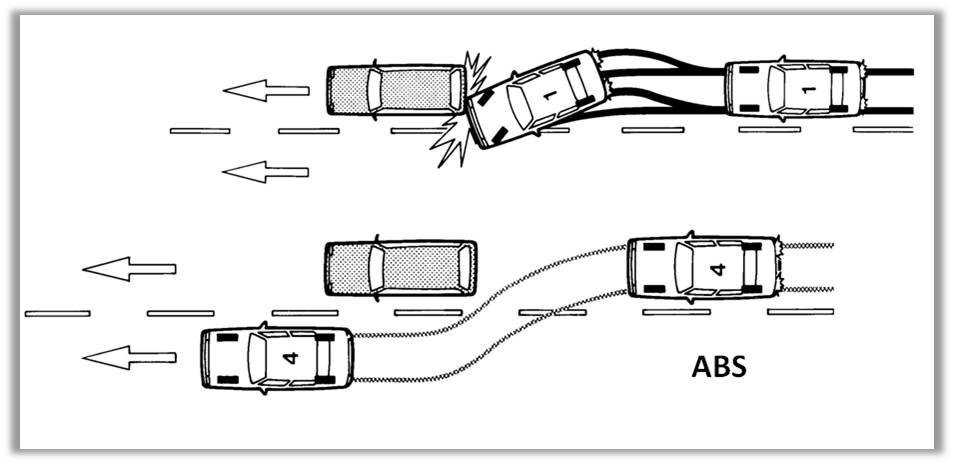

Назначение и принцип работы датчика АБС

Антиблокировочные тормозные системы появились на автомобилях в 1970-х годах, значительно повысив их безопасность при экстренном торможении. АБС состоит из блока управления, блока управления гидравликой, колесных тормозов и датчиков скорости. Основным устройством системы является блок управления, который принимает и обрабатывает сигналы датчиков. Данные анализируются и принимается решение о замедлении или ускорении колес в виде сигнала на клапаны гидравлического блока, который действует как управляющий.

Когда педаль тормоза полностью нажата, датчик определяет, что колесо заблокировано, и отправляет сигнал для уменьшения тормозного усилия, после чего давление тормозной жидкости падает, и колесо разблокируется. Если тормозные колодки не открываются, процесс будет повторяться до тех пор, пока не будет достигнут желаемый результат. Итак, работа АБС представляет собой цикл: торможение — анализ — торможение. Сам датчик контролирует скорость вращения колеса.

Система активируется мгновенно, даже до блокировки колес, о чем сигнализирует поступление сигнала на приборной панели и предупреждает о характерных толчках педали тормоза. В случае неисправности тормозная система остается работоспособной и работает нормально.

Причины проблем с руль рейкой на Mazda 6 GH

Рулевая рейка в автомобилях «Мазда» 6 GH выходит из строя отнюдь не в результате конструктивных недочетов, допущенных инженерами завода-производителя. Ее повреждения связаны с состоянием дорожного покрытия, условиями езды, особенностями вождения, износом механизма в результате воздействия коррозии и нерегулярным техобслуживанием.
Водителю стоит не забывать, что удары на кочках и выбоинах оказывают разрушающее воздействие на все узлы и агрегаты машины, в том числе и на элементы системы управления.

На самом деле причин возникновения проблем много. Если говорить о тех из них, которые проявляются в посторонних шумах при движении, то стоит упомянуть:

ослабление крепежа;

слабо затянутые шаровые опоры;

расширение просвета реечного упора и гайки;

выход из строя крестовины вала;

коррозию в наконечниках;

износ рабочих соединений частей механизма;

облом зубцов шестерни;

повреждение ременной передачи;

Основные симптомы проблем с рейкой

Проанализировав опыт ремонта и обслуживания «Мазда 6», мы выделили несколько наиболее распространенных последствий, имеющих место при тех или иных неисправностях рульрейки.

Стук и шумы

Постукивание при маневрах автомобиля и нехарактерные звуки

Крен при движении

Уход авто вправо при попытке стабилизировать траекторию

Сопротивление рулевого колеса

Руль непривычно сопротивляется при маневрировании

Неравномерность распределения усилий

При вращении рулевого колеса в обе стороны усилия распределяются неравномерно

Стопор руля при непрогретом двигателе

Когда машина не прогрета, руль поворачивается очень трудно либо не поворачивается вовсе

Замена датчика входного вала АКПП

Ремонт и замена поврежденного датчика измерения частоты вращения выходного вала проводится следующим образом:

Откройте капот и снимите воздушный фильтр, чтобы подобраться к устройству.
Отсоедините его от разъемов.
Проверьте корпус на герметичность. Если все нормально, то вскройте устройство.
Проверьте напряжение и сопротивление прибора.
Если износились зубья шестеренки, то замените ее на новую.
Проверьте контакты и очистите их.
Если прибор в плохом состоянии, то замените его и установите новый.
После того, как выполнены все процедуры по установке нового, проверьте АКПП на ошибки сканером.
Если ошибки не исчезли, то проверьте клеммы и провода. Они могут быть погрызаны мышами или кошками.
Замените их, если необходимо.

Источник

Проверка датчика АБС

В случае неисправности датчика АБС команды больше не отправляются на блок управления и система перестает работать из-за блокировки колес при торможении. Любые неисправности устройства определяет тестер. Для этого потребуется сам тестер, паяльник и ремонтные штифты. Штыри подключаются к разъемам и прибор измеряет сопротивление датчика АБС, которое должно соответствовать параметрам, указанным в руководстве по эксплуатации.

Если сопротивления нет, в цепи произошло короткое замыкание, если оно стремится к бесконечности, произошел обрыв цепи. Полная диагностика датчика проводится путем прозвонки всей его проводки, так как одна из причин неисправностей — нарушение целостности проводов. У рабочего устройства есть следующие показатели:

Сопротивление изоляции — более 20 кОм.
Нога — датчик АБС передний правый, сопротивление от 7 до 25 кОм.
Ножка датчика АБС — задняя правая, сопротивление от 6 до 24 кОм.

Датчики также можно проверить в режиме вольтметра. Каждый датчик, в свою очередь, тестируется по следующему алгоритму:

Подняв необходимое колесо, подсоедините разъемы PIN-кабеля к тестеру.
Колесо вращается с частотой 1 оборот / сек.

Работающий датчик должен давать показания в диапазоне 0,25–1,2 В. Увеличение скорости вращения колеса должно увеличивать показания датчика напряжения. Более информативную информацию при тестировании сенсора можно получить с помощью осциллографа, но устройство довольно дорогое и требует специальных знаний и условий для обслуживания.

Mazda 6 2008, двигатель бензиновый 2.0 л., 147 л. с., передний привод, автоматическая коробка передач — поломка

Комментарии 12

Ошибки сначала прочитай, а не слушай что сразу менять датчики

Менял оба передних подшипника, тоже на Koyo, такого не было.Но были проблемы с АБС и спидометром, с права на колесе находится датчик который отвечает за это. Купил на разборке датчик, поставили и все ок. Скорее всего тебе с сервисе когда подшипник снимали его повредили, а может быть просто совпадение)

Какой датчик ? Там же кроме датчика АВС не чего нет на ступице

Все правильно, с права датчик абс, который снимает показание скорости и передает их дальше. Нужно снимать и прозванивать его. У меня когда накрывался этот датчик, загоралось АВС и стрелка спидометра дергалась.

А с левой стороны датчик разве не эти функции выполняет ? Или там тока АБС

Вроде только с правой за скорость отвечает.

Неделю назад мне заменили оба передних ступичных на точно такие же Koyo (он же оригинал, который стоял до этого). Никаких проблем не было с ABS. Вариантов несколько:1. Подшипник без магнитной полосы;2. Установили неправильно (магнитная полоса не с той стороны)3. При установке сломали датчики ABS.Вероятно, вариант N3, судя по описанию проблемы

И еше после замены датчиков сотри все ошибки герлянда останится и прокатись метров 500 она исчезнет!

Привет у меня Мазда на механике но когда я поменял оба ступичных подшибника с переди такая же проблема возникла не работал спидометр загорелась герлянда!Выход такой!Поменяй оба датчика АБС они неправильно считывают данные с новых подшибников тоесиь магнит там другой нежели оригинал!Я поменял, гирлянда исчезла, спидометр заработал и все стало нормально!

А какие датчики покупал ? Чем они отличаются от наших ?

Я поменял ступичные на якопартс из Японий дорогие за 65евро за штуку потом после замены попал на такую же герлянду с нервбочим спедометром!Поменял оба датчика все заработало отлично!

Dmitry Danilov запись закреплена

Мужики,не работает спидометр и горит чек,показывает ошибку датчика скорости,я его заменил,результатов нет.Куда копать?

Dmitry Danilov

Кахор, какой

Dmitry Danilov ответил Кахору

Dmitry, такой датчик .у вас не знаю но у меня в мазде было два таких датчика один чуть выше двухконтактного другой с зади Ее с низу хорошо видно.

Dmitry Danilov ответил Кахору

Dmitry Danilov

Илья, Причина крылась в передних датчиках абс,поменял их и всё отлично теперьДатчики абс умирали постепенно,сначала люстра абс загоралась,потом спидометр отказывал,далее люстра горела на постоянной основе и в конечном итоге упал спидометр и загорелся чек

Ну вот и ответ. Все должно работать исправно и одно с другим всегда контачит даже если это не связано
