Проблемы с датчиком температуры воздуха Киа Рио 3
Датчик температуры воздуха играет важную роль в работе автомобиля Киа Рио 3. Он отвечает за определение температуры воздуха, поступающего в двигатель, что позволяет электронной системе управления адаптировать параметры сгорания и рабочие характеристики двигателя. Однако, иногда могут возникнуть проблемы с этим датчиком, которые стоит рассмотреть.
Одной из проблем, связанных с датчиком температуры воздуха, может быть его повреждение или выход из строя. В результате, система управления двигателем может получать неправильную информацию о температуре воздуха, что может привести к некорректной работе двигателя. При возникновении такой проблемы, могут появиться симптомы, такие как плохая производительность двигателя, повышенный расход топлива, неравномерная работа двигателя и проблемы с запуском.
Другой возможной проблемой является загрязнение датчика. Воздух, проникающий в двигатель, может содержать различные загрязнения, такие как пыль, грязь или масляные отложения. Если датчик температуры воздуха становится загрязненным, он может давать неправильные показания, что повлияет на работу двигателя. В этом случае, регулярная очистка или замена датчика может решить проблему.
Также стоит упомянуть о возможности проблемы с проводкой или соединениями датчика температуры воздуха. При неправильном подключении или обрыве проводов, датчик может не передавать правильные данные системе управления двигателем. Это может вызвать множество проблем, включая некорректную работу двигателя, ошибки диагностики и неисправность контрольных систем автомобиля.
В случае возникновения проблем с датчиком температуры воздуха в автомобиле Киа Рио 3, рекомендуется обратиться к квалифицированным специалистам для диагностики и решения проблемы. Только опытные механики смогут точно определить причину и предложить наиболее эффективное решение, чтобы ваш автомобиль продолжал работать безупречно.
Чем отличается Supervision от простой панели
Главная черта приборной панели Supervision на Kia Rio – подсветка.
Это решение очень удобно тем, кто совершает поездки ночью либо вечером. Подсветка приборной панели отличается еще и способность не резать глаза своим лучом. В стандартном оборудовании из-за повышенной яркости могут сливаться цифры и иные обозначения на циферблатах или в дисплее, из-за чего водитель рискует ошибиться
Возможный результат – аварии, зачастую происходящие по неосторожности
Как уже было сказано ранее, наиболее заметная особенность подобной приборной панели – небольшой круглый информативный дисплей. На нем высвечивается ряд данных об автомобиле и его передвижении. Конечно, подобный экран есть и на простом щитке. Но в стандартной версии он прямоугольный и относительно небольшой, а на Supervision этот элемент отличается удобным расположением по центру и более четкими и точным обозначениями. Также панель полностью русифицирована (в простой версии используется английский), поэтому позволяет даже человеку без знания иностранных языков ориентироваться в отображаемых данных.
Бортовой компьютер «киа рио»
Данные бортового компьютера отображает информационный ЖК-дисплей, расположенный в нижней части спидометра на моделях 3-го поколения 2021, 2021, 2021, 2021, 2021 гг., или в центральной части, касается моделей 4-го – 2021, 2021 годов выпуска.
Включается сразу же после поворота ключа в замке зажигания, питание осуществляется от основного аккумулятора, при его отключении вся информация стирается, остаются только данные о пробеге.
- пробег с момента производства машины;
- пройденное расстояние поездки, которое было отмерено с момента нажатия на кнопку Trip, обнуление выполняется при помощи Reset;
- запас хода, рассчитываемый на основе текущего расхода топлива и его остатке в баке;
- средняя скорость, которая была развита с момента запуска двигателя до его остановки, в периоды, когда автомобиль не движется, учет не ведется;
- усредненный расход топлива, показатель, который определяется на основе пройденного расстояния и топливозатрат, дозаправки менее 6 л не учитываются;
- расход топлива в текущий момент, расчеты проводятся за 2 с, учитывается пройденное расстояние в км и объем сжигаемого топлива в л;
- время в пути с момента старта двигателя и до его выключения, максимально фиксируемое время 99 часов и 59 минут, моменты простоя не учитываются;
- информация о включении экономичного режима, активируется при помощи нажатия на Trip более 1 с;
- показания термодатчика, интервал измерений от -40 0 С до 80 0 С.
Доступ к техническим параметрам компьютера имеет только персонал официального дилера. Поэтому при появлении ошибок стоит обращаться только к специалистам, чтобы не потерять гарантию.
Необходимость замены датчика температуры наружного воздуха у автомобиля KIA RIO
Данный датчик необходим для правильной работы климатической системы автомобиля. Он передает информацию о температуре окружающего воздуха на контрольную панель, что позволяет системе корректно регулировать температуру в салоне. Без рабочего датчика климатическая система может работать неэффективно или совсем отказаться.
У автомобиля KIA RIO датчик температуры наружного воздуха обычно располагается в передней части автомобиля, непосредственно за решеткой воздухозаборника. Он чувствителен к окружающей температуре и выдерживает внешние воздействия. Прачечные средства, соль на дорогах и грязь могут повредить его корпус или вызвать нестабильные показания.
Если датчик выходит из строя, на контрольной панели могут появляться ошибки или некорректные показания температуры наружного воздуха. Решение проблемы заключается в замене неисправного датчика.
Замена датчика температуры наружного воздуха у автомобиля KIA RIO является достаточно простой процедурой. Вам потребуется инструмент для снятия/установки, а также новый датчик, который можно приобрести в специализированных магазинах или у официальных дилеров KIA.
Перед заменой датчика рекомендуется отключить электропитание батареи автомобиля и дождаться полного остывания двигателя. Затем необходимо найти датчик находящийся на передней части автомобиля. Следует аккуратно отсоединить разъем, фиксирующий датчик, используя инструменты. Затем аккуратно удалить старый датчик и установить на его место новый. После установки нового датчика следует проверить его работоспособность, подключив разъем и включив электропитание. В случае отсутствия ошибок или некорректных показаний датчик успешно заменен.
Замена датчика температуры наружного воздуха у автомобиля KIA RIO может быть выполнена самостоятельно, однако, если у вас возникают сомнения или нет необходимого инструмента, рекомендуется обратиться к квалифицированному специалисту или автосервису KIA для проведения данной процедуры.
Датчик скорости
Датчик скорости Киа Рио располагается строго вертикально на корпусе МКПП. Его неисправность не приводит к серьёзным изменения в работе двигателя. Однако скорость движения автомобиля на панели приборов выводиться не будет.
Датчик скорости не чинится, а только меняется. Наиболее частой его неисправностью является разрушение приводной шестерни. Это не страшно и не наносит вреда самой коробке передач, сам же датчик нужно просто заменить.
Коды ошибок датчика скорости:
- P0500 Неисправность в цепи датчика скорости
- P0501 Не отрегулирован датчик скорости
- P0502 Низкий показатель датчика скорости
- P0503 Высокий или нестабильный показатель датчика скорости
Пользователь сказал cпасибо:
10 7
Пока писал, выше уже все расписали)) Подскажите, в торке, как параметр температуры масла в коробке называется?
28 9
Я еще понаблюдаю, когда включается вентилятор, возможно, зимой для более быстрого прогрева буду кондиционер отключать, но при длительной езде в городе буду все равно включать. Но весной, летом и осенью кондиционер будет включен всегда.
Должен быть усанановле (куплен) доп. пакет Advanced EX for Kia. Датчик называется CVVT Oil Temperature
Статья будет полезна для обладателей автомобилей КИА Рио 3 с годом выпуска с 2011 до 2017 с кузовом седан и бензиновым двигателем.
Замена датчика скорости
Устройство для определения скорости расположено на коробке передач. Он передаёт на ЭБУ прямоугольные импульсы напряжения. Их частота имеет прямую пропорциональность с частотой вращения колёс.
Потребуется торцевая головка на десять.
Следуйте плану:
Первый шаг стандартный;
Нажмите на скобу и отсоедините колодку;
Открутите болт, после чего извлеките устройство;
Установка производится в обратном порядке.
Чтобы заменить электромагнитный клапан, нужно найти торцовую головку на десять (не торцовая, а торцевая).
Сожмите фиксатор и отсоедините колодку;
Открутите болт и уберите электромагнитный клапан. После того, как извлечёте электромагнитный клапан, можете увидеть небольшую каплю моторного масла. Тщательно всё вытрите и оботрите тканью.
Произведите установку новой детали.
Устройство и принцип работы
ДТОЖ по своему устройству напоминает резистор. Конструкция датчика предусматривает изменение его сопротивления электрическому току при колебаниях температуры окружающей среды. Эти изменения фиксируются и используется для подачи команд ДВС.
Предшественниками современных ДТОЖ были термореле. Термореле были установлены в системах впрыска. Когда контакты находились в открытом положении, двигатель нагревался. Если контакт замыкался — значит двигатель уже достаточно прогрелся (достиг рабочей температуры).
В основе устройства современных ДТОЖ лежит термистор, который и устанавливает зависимость сопротивления от температуры. В основе термистора лежат оксиды кобальта и никеля. При росте температуры в этих веществах растёт количество свободных электронов, за счёт чего и падает сопротивление.
Некоторые термисторы в ДТОЖ характеризуются отрицательным температурным коэффициентом. При этом термистор выдаёт максимальные показатели при холодном двигателе. На датчик подаётся напряжение около 5 вольт. После этого по мере прогревания силового агрегата сопротивление понижается.
Электронный блок управления (далее ЭБУ) двигателем следит за изменением напряжения и рассчитывает температуру жидкости. После нагревания двигателя ЭБУ начинает обеднять топливную смесь. Неисправность ДТОЖ может также привести к ошибочному обогащению топливной смеси. Результатом этого будет усиленное загрязнение атмосферы и преждевременный выход из строя свечей.
Если количество оборотов двигателя при запуске будет недостаточным — может произойти остановка двигателя. Уплывающая команда ЭБУ на повышение оборотов может это предотвратить. Для поддержания управляемости в процессе запуска двигателя клапан рециркуляции должен быть закрыт до тех пор, пока двигатель не достигнет своей установленной рабочей температуры.
Здесь результатом неисправности ДТОЖ будут плавающие обороты двигателя. Двигатель при этом тоже может остановиться. Угол зажигания также зависит от функционирования датчика, так как этот параметр регулируется системой. Выброс вредных газов при такой регулировке значительно снижается. В конечном итоге мощность и тяга двигателя, а также уровень потребления топлива напрямую зависят от работы ДТОЖ.
Таким образом, ДТОЖ очень важен для корректного функционирования автомобиля.
Порядок проверки
Как проверить датчик температуры охлаждающей жидкости? Этот процесс недолгий и не требует какой-то специальной диагностики в автосалоне.
Не забывайте — для того, чтобы датчик корректно указывал температуру охлаждающей жидкости, необходимо, чтобы ДТОЖ был погружён в эту жидкость. Для этого необходимо регулярно проверять наличие в системе хладагента. Эта проверка — первый этап, который стоит предпринять при возникновении подозрения о неисправности ДТОЖ.
Следующим этапом будет проверка контактов на окисление и коррозию. Также необходимо выявить нарушения подключения ДТОЖ к системе. Изучив инструкцию по эксплуатации автомобиля, уточните количество и расположение датчиков. После этого найдите ДТОЖ и установите, что с его подключением всё в порядке. Для этого ДТОЖ придётся демонтировать, так как проверка связана с его погружением в ёмкость для горячей жидкости.
Возьмите датчик и опустите его в ёмкость с кипятком. Далее необходимо замерить сопротивление на выходе. При этом датчики на разных моделях автомобиля будут показывать разные значения. В интернете доступны таблицы с оптимальным сопротивлением для каждой модели.
Если показатели эталонной и измеренной величин различны, то ДТОЖ подлежит замене. Конструкция датчика настолько проста, что не предусматривает ремонт.
Как проверить датчик температуры охлаждающей жидкости? Необходимо опустить его в нагретую воду (как было сказано выше). Затем возьмите термометр и опустите его в ёмкость с холодной водой. Рекомендуется использовать электронный термометр. Подключите к датчику мультиметр, который настроен на измерение сопротивления.
Существует способ проверить ДТОЖ и без термометра. Температура воды при кипении достигает 100 градусов. Эта температура берётся за основу и измеряется сопротивление. При кипении воды сопротивление должно равняться примерно 176,7 ом. С погрешностями оно может достигать около 190 ом. В случае несовпадения показателей также потребуется замена датчика.
В качестве примера ниже приведена таблица зависимости температуры от сопротивления.
| Температура в градусах Цельсия | Сопротивление (Ом) |
| 5 000 — 6 500 | |
| 10 | 3 350 — 4 400 |
| 20 | 2 250 — 3 000 |
| 30 | 1 500 — 2 100 |
| 40 | 950 — 1400 |
| 50 | 700 — 950 |
| 60 | 540 — 675 |
| 70 | 400 — 500 |
| 80 | 275 — 375 |
| 90 | 200 — 290 |
| 100 | 150 — 225 |
Шаги по замене датчика температуры наружного воздуха в автомобиле KIA RIO
- Подготовка
Перед началом работ вам понадобятся следующие инструменты и материалы:
- Набор отверток
- Автомобильная смазка
- Новый датчик температуры наружного воздуха
- Сервисный мануал для KIA RIO
Поиск и осмотр датчика
Изучите сервисный мануал для KIA RIO, чтобы определить местоположение датчика температуры наружного воздуха. Обычно он находится в передней части автомобиля, за бампером. После того, как вы его отыскали, осмотрите датчик и будьте уверены, что он действительно неисправен.
Отключение аккумулятора
Перед началом работы отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания и других неприятностей.
Демонтаж бампера
Следуя инструкциям из сервисного мануала, аккуратно демонтируйте бампер, чтобы получить доступ к датчику температуры наружного воздуха.
Отсоединение старого датчика
Отсоедините провода, которые подключены к старому датчику температуры наружного воздуха. Обычно это делается с помощью специального разъема или путем отвинчивания проводов.
Установка нового датчика
Нанесите небольшое количество автомобильной смазки на контактные поверхности нового датчика. Затем аккуратно установите новый датчик на свое место, затянув его соответствующим образом.
Проверка работоспособности
Подключите провода к новому датчику и убедитесь, что он надежно закреплен и работает корректно.
Сборка бампера
Теперь вам остается только собрать бампер обратно, следуя инструкциям из сервисного мануала.
Подключение аккумулятора
Завершите процесс замены, подключив минусовую клемму аккумулятора обратно.
Помните, что замена датчика температуры наружного воздуха в автомобиле KIA RIO может потребовать определенных навыков и инструментов. Если вы не уверены в своих способностях или не имеете необходимых инструментов, рекомендуем обратиться к профессионалам или авторизованному сервисному центру KIA для выполнения данной работы.
Назначение
Датчиков в автомобиле существует множество. Все они контролируют работу различных систем автомобиля и его двигателя. Если датчики выдают некорректные показания, то работоспособность автомобиля ставится под угрозу. То же самое можно сказать и о ДТОЖ.
ДТОЖ предназначен для поддержания стабильной работы двигателя внутреннего сгорания (далее ДВС). За счёт ДТОЖ автомобиль быстрее прогревается и меньше достигает слишком высоких температур. Некоторые путают ДТОЖ с датчиком указателя температуры охлаждающей жидкости.
Это — два совершенно разных прибора. ДТОЖ предоставляет свои показания электронному блоку управления двигателем, а второй датчик уведомляет водителя о температуре рабочей жидкости в системе охлаждения. Выход из строя второго датчика не приводит к серьёзным последствиям в отличие от первого.
Говоря о ДТОЖ, следует также упомянуть о назначении системы охлаждения двигателя, так как работа этих двух агрегатов неразрывно связана. Чаще всего используется жидкостная система охлаждения, главной задачей которой является отведение тепла от двигателя.
Кроме этого, система также несёт функции охлаждения масла в системе смазки, воздуха, который циркулирует в системе турбонаддува, отработавших газов, рабочей жидкости коробки передач. Также у неё имеется функция нагревания воздуха в системах вентиляции и отопления.
Работа столь важной системы автомобиля напрямую зависит от такой маленькой детали, как ДТОЖ. Поэтому не стоит недооценивать датчик и пренебрегать его диагностикой
Сломанный регулятор тепла и холода
Причина может скрываться в регуляторе, который иногда застревает в одном положении. Бывает, что подвижность сохраняется, но возможности ею что-то регулировать уже нет. Чаще всего регулятор застревает на значении «холодно».
Вне зависимости от внешнего вида приборной панели, рычаги или колесики одинаково связаны тросом с краном печки, именно они регулируют поступление нагретого силовым агрегатом антифриза. Если данная неприятность произошла в холодное время года, следует под капотом автомобиля найти кран-переключатель, чтобы вручную поставить его на противоположное положение. В салоне станет теплее, а окончательный ремонт можно будет сделать в более тёплое время года.
С автомобилями, в которых установлена по большей части электроника, если печка стала дуть холодным воздухом, обнаружить и устранить проблему немного сложнее. Если регулировка происходила со снятыми клеммами с аккумулятора, вероятнее всего, заслонка печки установилась в неправильном положении и возможность управления просто заблокировалась. В этом случае рычаг нужно перевести в положение «тепло» и снять клемму с аккумулятора. Затем регулятор устанавливается на уровне положения «холодно», и подключается клемма. Проделанная процедура поможет регулятору вновь начать правильно функционировать. Однако, совершать подобное можно лишь тогда, когда при снятии аккумулятора не задевается другая электроника.
Где в салоне KIA Rio III находится диагностический разъем
Данная информация используется процессором при определении моментов впрыска топлива и установке угла диагностический разъем на киа рио зажигания. Датчик положения поршней CYP На основании анализа поступающих от датчика сигналов ECM вычисляет положение поршня первого цилиндра и использует данную информацию при определении моментов и последовательности впрыска топлива в камеры сгорания двигателя.
Датчик положения дроссельной заслонки TPS Датчик расположен на корпусе дросселя и соединен с осью дроссельной заслонки. По амплитуде выдаваемого TPS сигнала ECM определяет угол открывания диагностический разъем на киа рио заслонки управляется водителем от педали газа и соответствующим образом корректирует подачу топлива во впускные порты камер сгорания. Отказ датчика, либо ослабление его крепления приводит к перебоям впрыска и нарушениям стабильности оборотов холостого хода.
KIA Rio ремонт своими руками
Датчик абсолютного давления в трубопроводе МАР Датчик контролирует вариации глубины разрежения во впускном трубопроводе, связанные с изменениями оборотов коленчатого вала диагностический разъем на киа рио нагрузки на двигатель и преобразует получаемую информацию в амплитудный сигнал.
Замена датчика скорости
Датчик скорости расположен на коробке передач. Он передает прямоугольные импульсы напряжения на ЭБУ. Их частота прямо пропорциональна скорости колеса.
Вам понадобится трюм на десять.
- Нажмите на скобу и отсоедините блок;
- Откручиваем болт, затем снимаем прибор;
- Установка происходит в обратной последовательности.
Для замены электромагнитного клапана нужно найти головку с шестигранной головкой (не розетку, а розетку).
- Затяните защелку и отсоедините замок;
- Откручиваем болт и снимаем электромагнитный клапан. После снятия электромагнитного клапана вы можете увидеть небольшую каплю моторного масла. Высушите и высушите тканью.
- Установите новую деталь.
Обычная и панель приборов Supervision
Обычная приборная панель
Внутри поколения в зависимости от комплектации можно заметить отличия, но они касаются прежде всего декоративного оформления. Варианты приборок на корейском автомобиле:
- обычная (для базовой комплектации машин);
- Supervision (доступна в комплектациях «Премиум» и «Престиж»).
При выборе богатой комплектации водитель получает приборный щиток Supervision, отличия которого от базового варианта в следующем:
Приборная панель Supervision
- используются более яркие лампы для общей подсветки;
- приборы имеют хромированную окантовку;
- яркость подсветки информации о текущем состоянии авто можно регулировать;
- есть русская версия (при выводе сообщений, показаний и т.д.);
- используются приборы с повышенной точностью (расчет топлива, одометр и т.д.);
- применен стойкий к ультрафиолету и истиранию пластик;
- за счет контраста и четкость обозначения не утомляют водителя.
Вывод
Датчик температуры охлаждающей жидкости Киа Рио расположен на блоке цилиндров. Провести диагностику узла можно самостоятельно, для этого необходимо только демонтировать деталь с автомобиля.
Датчик температуры двигателя KIA Rio.Как известно на обычных приборных панелях киа рио (не supervision), нет индикатора температуры двигателя. По сути он не особо то и нужен, т.к. система охлаждения работает без сбоев и никогда с ней проблем нету. Индикатора который меняет цвет в зависимости от того не прогрет ли двиг или перегрет вполне достаточно. Но, иногда просто интересно, или как у меня есть подозрения что подзабит главный радиатор охлаждения, необходимо воочию наблюдать температуру двигателя.
Функционал: Периодически посылает на шину диагностический запрос на температуру ОЖ, а так же если в ЭБУ есть коды ошибок, тогда при включении зажигания на индикаторе появится количество ошибок, а через 5 секунд бегущей строкой будут отображаться сами коды.

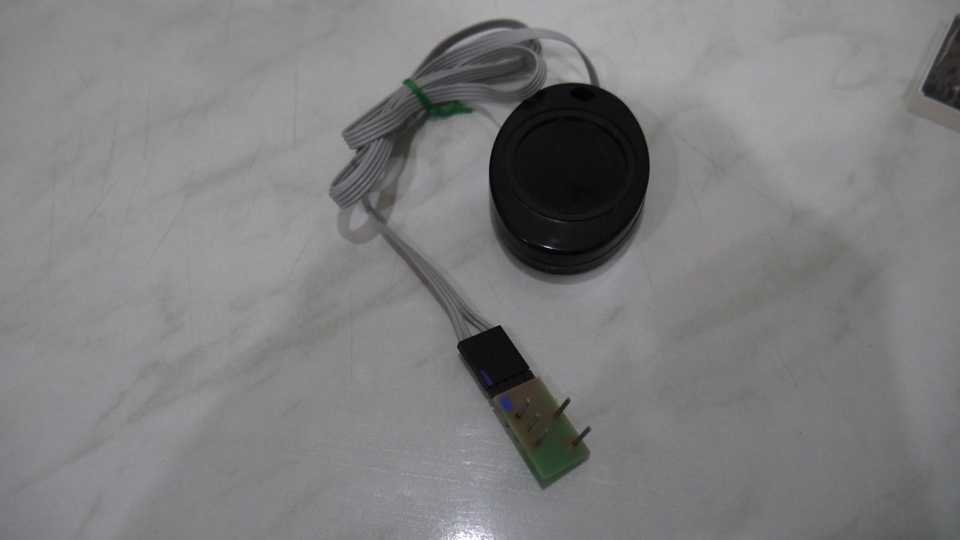

Установка: Сама голова крепится двухстороннем скотчем на любое место. А разьем вставляем в диагностический разьем.
Искать подходящее место под него не стал, быстро подключил и поехал, потом подумаю как лучше поставить.
Цена вопроса: Сам индикатор стоит 750 руб. + продавец взял 100 рублей за отправку почтой + т.к. заказывал наложенным платежом отдал 130 рублей = 980 руб. (можете спокойно заказывать и оплачивать, поставщик проверенный)
Наблюдения за температурой:

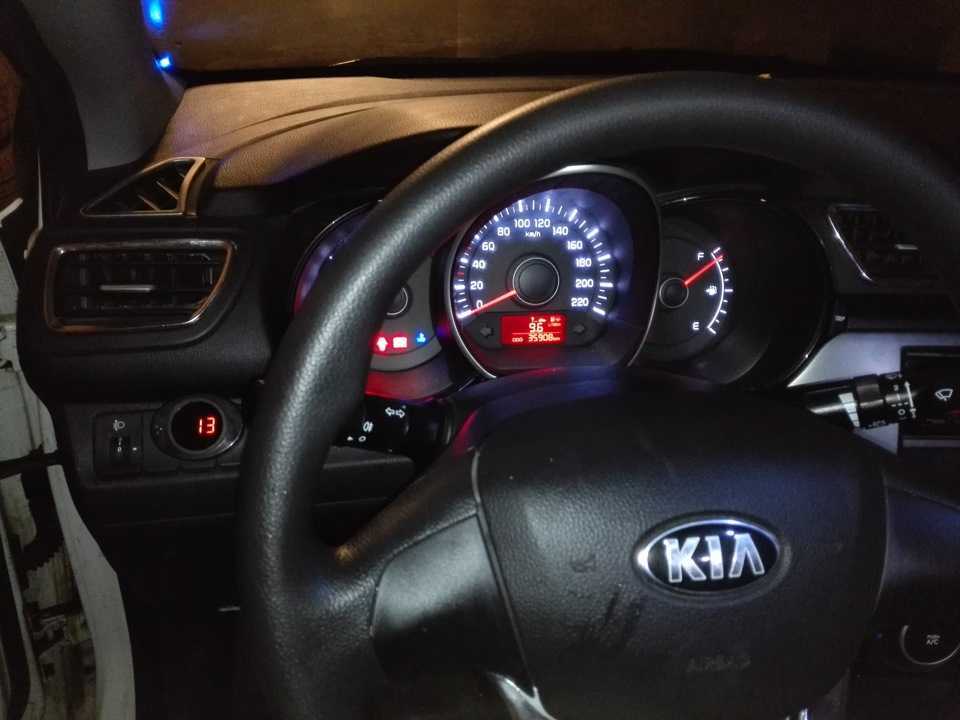

60°С — тухнет синий индикатор температуры (двигатель прогрет)82-85°С — средняя замеченная мной температура двигателя, при температуре окружающей среды 0°88°С — начинает открываться термостат и температура падает100°С — термостат полностью открыт, включается вентилятор радиатора
В силу бедной комплектации моего авто указатель температуры охлаждающей жидкости отсутствовал. Постоянно, в мороз, подключаться к ЭБУ через телефон для контроля температуры не очень то и приятно, было принято решение купить внешний индикатор ТОЖ. Заказал на сайте ИНДИКАТОР ТЕМПЕРАТУРЫ ДВИГАТЕЛЯ УНИВЕРСАЛЬНЫЙ С ФУНКЦИЕЙ ДИАГНОСТИКИ.

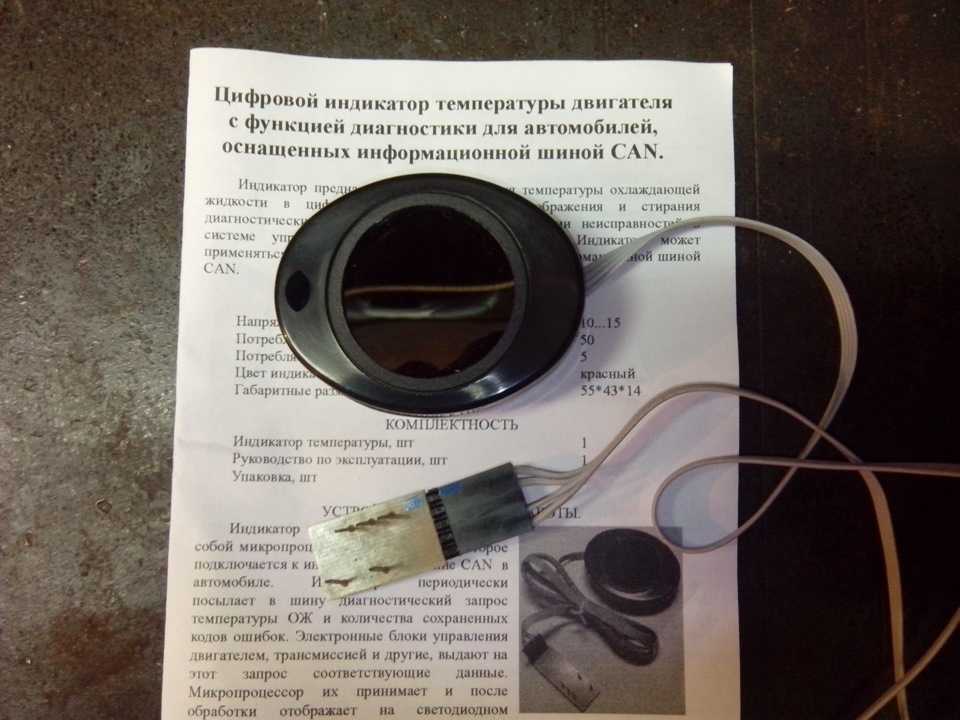

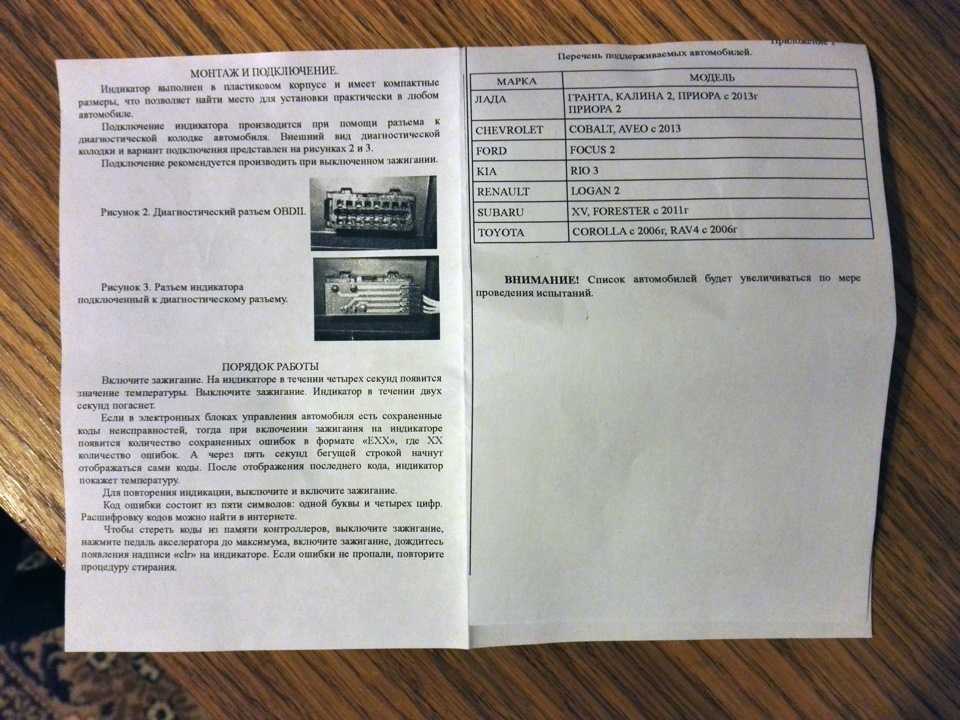

Посылочка пришла, довольно таки быстро, хорошо упакована. Установка и подключение простейшие, просто вставляем в диагностический разъём и размещаем индикатор, согласно своего воображения. Но есть одна проблема: корпус выглядит громоздко и совсем не вписывается в интерьер авто.

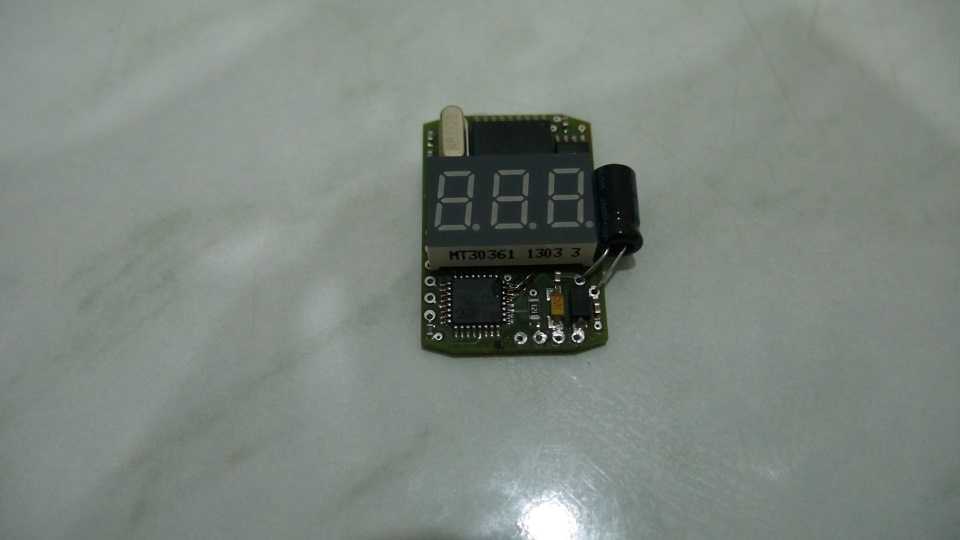

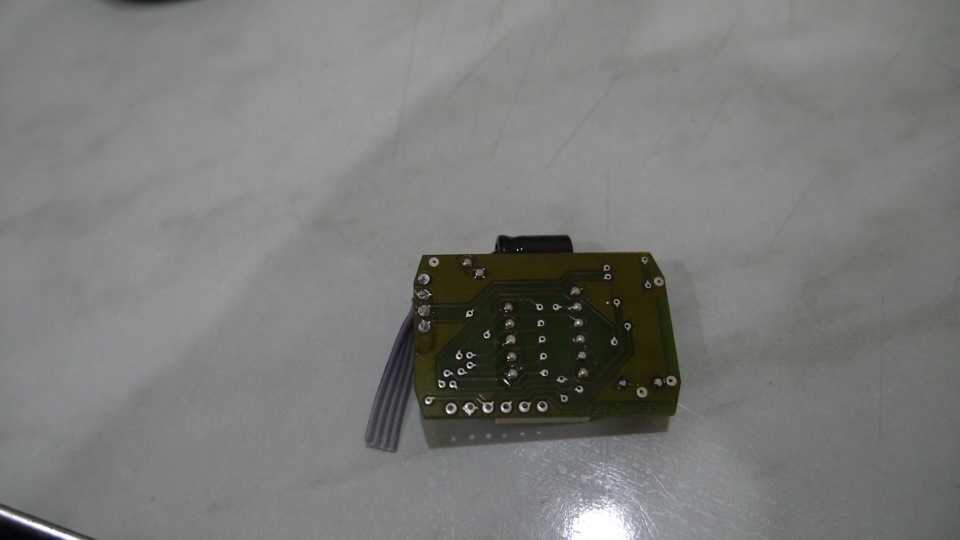

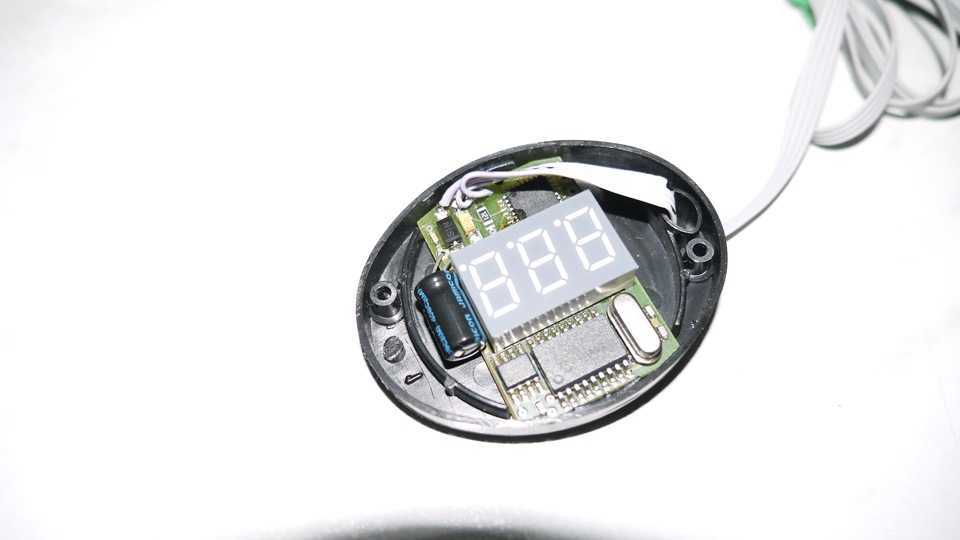

Разобрав корпус и осмотрев плату ужаснулся еще больше. Некоторые дорожки были восстановленные с применением тоненьких медных волосков, канифоль с платы не смыта. Пока крутил плату в руках оторвалось два провода из четырех.
Долго думал куда можно прилепить данный корпус, но так ничего и не придумал. Тот кто читал мой БЖ в курсе, что ранее я установил цифровой вольтметр в панель прикуривателя. Понаблюдав за показаниями вольтметра стало ясно, что напряжение в портовой сети авто держится стабильно в переделах 14.5В.

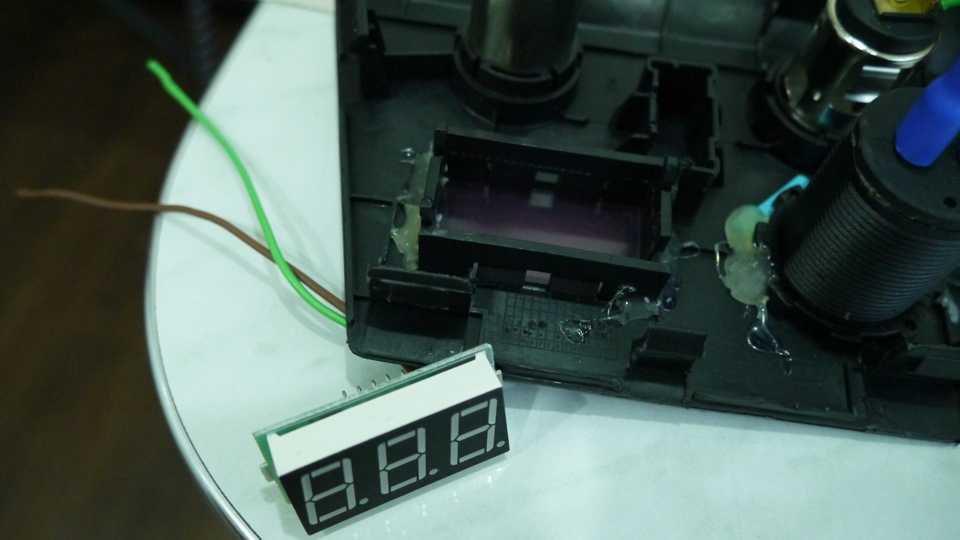

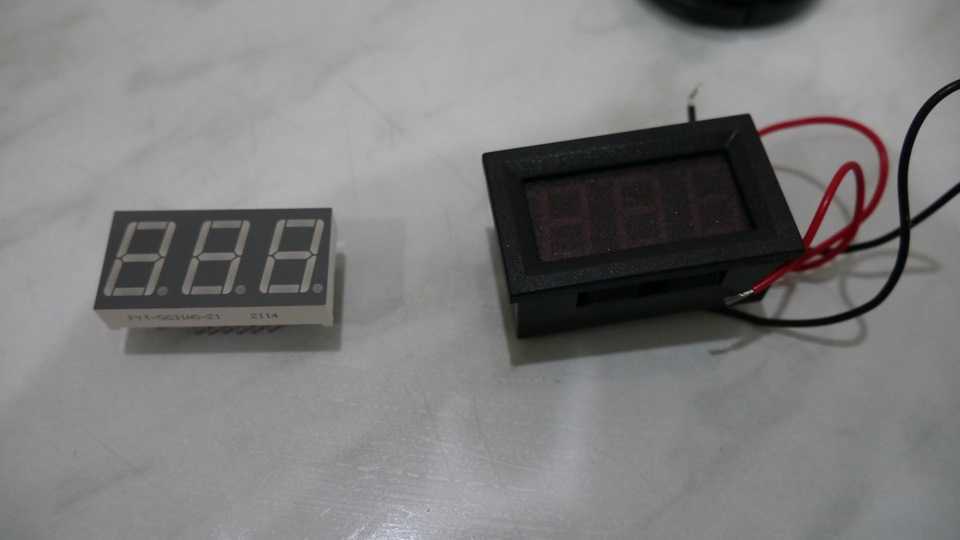

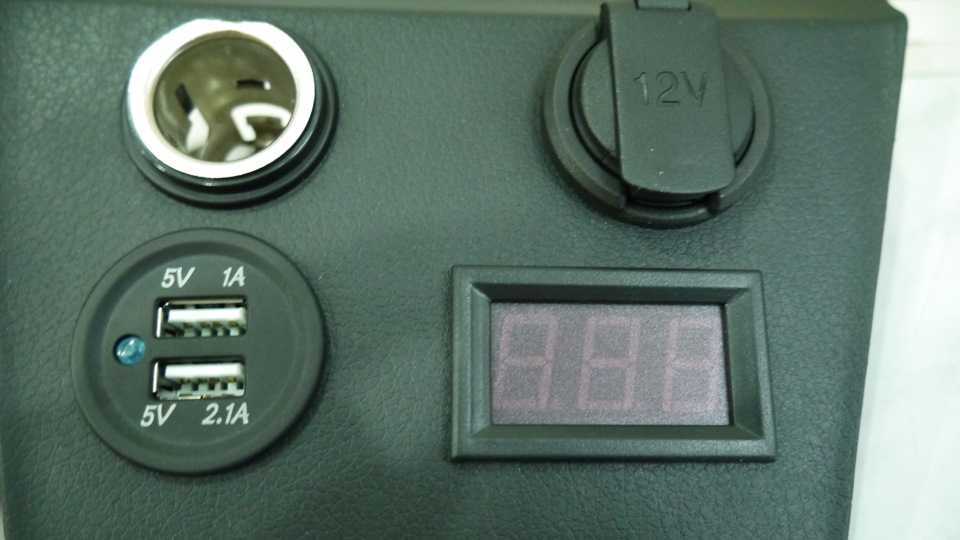

Возникла идея заменить его на указатель ТОЖ. Надо всего лишь заменить 3-х разрядный светодиодный индикатор 0,36″ на 0,56″ с демонтированного вольтметра. Но индикатор в вольтметре имел схему подключения с общим анодом, а в универсальном индикаторе экран с общим катодом. Поиск индикатора 0,56″ с общим катодом в местных магазинах радиоэлектронных компонентов не дал результата. Пришлось заказывать через интернет магазин. И вот спустя 17 дней посылка с индикатором была получена. FYT-5631AS-21, 3-х разр. светод. индикатор, красный, (ОК).
Далее процесс установки не сложный.

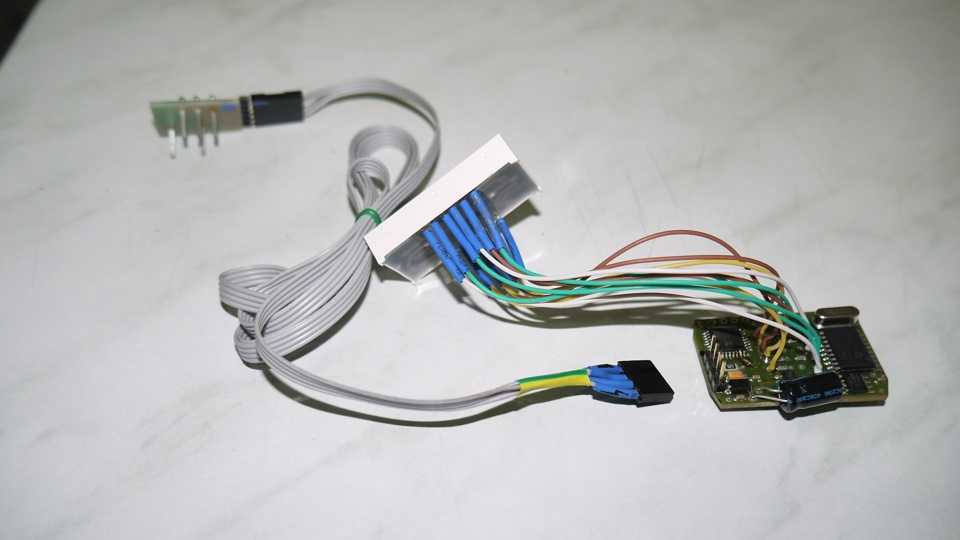

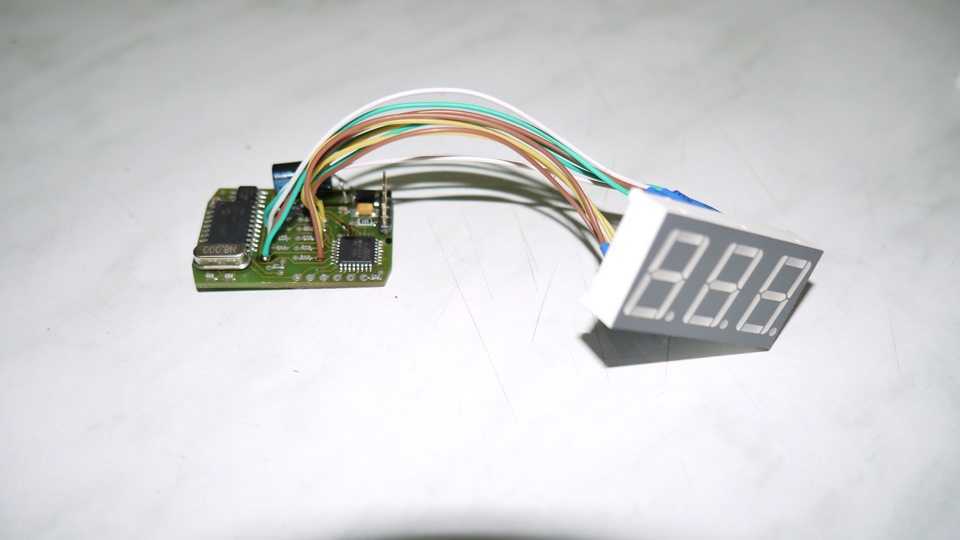

С помощию фена и оловоотсоса был выпаян старый индикатор и через гибкий тонкий провод припаян наш новый на 0,56″. места пайки залил термоклеем.

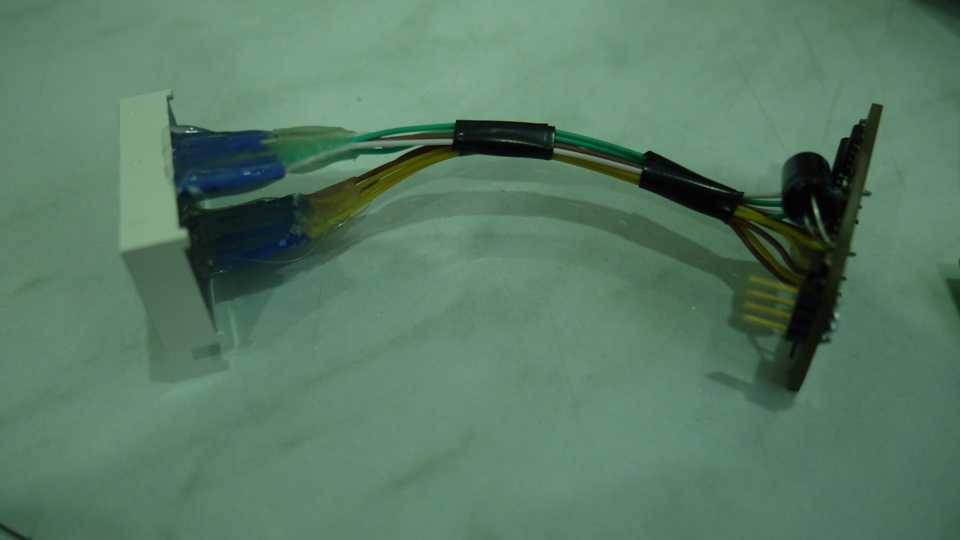

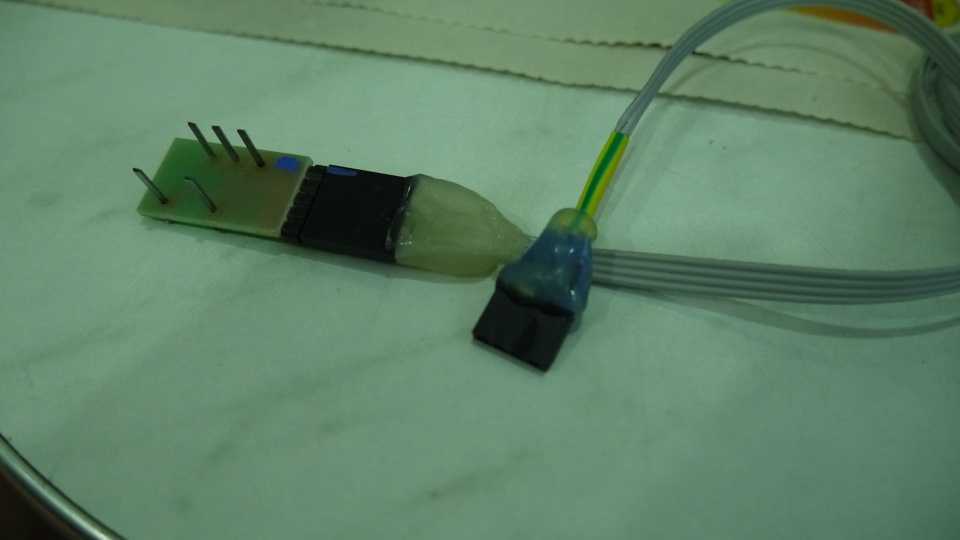

Так же припаял PLS разъем на подходящий 4-х жильный провод.

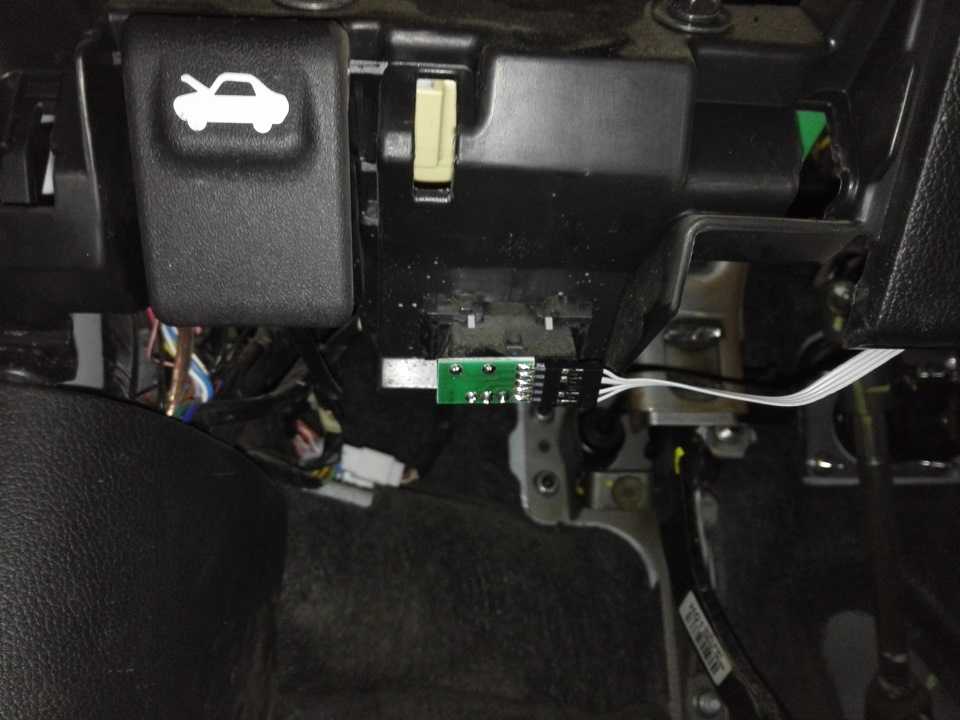

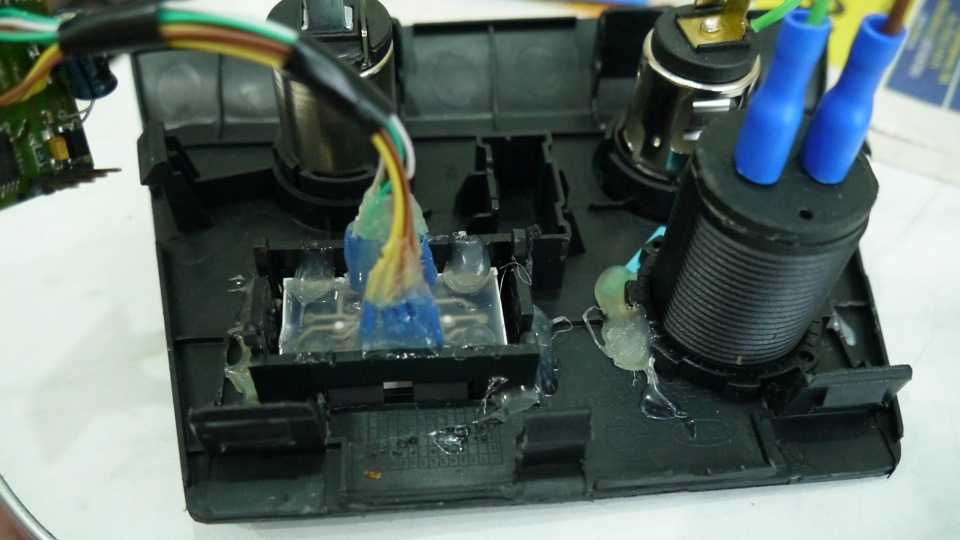

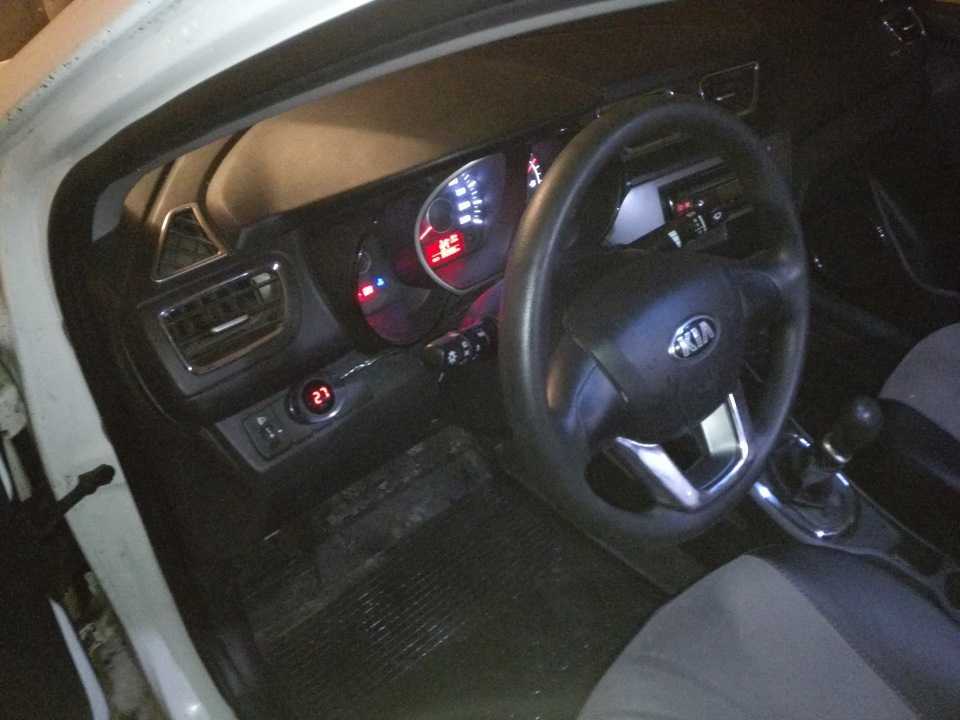

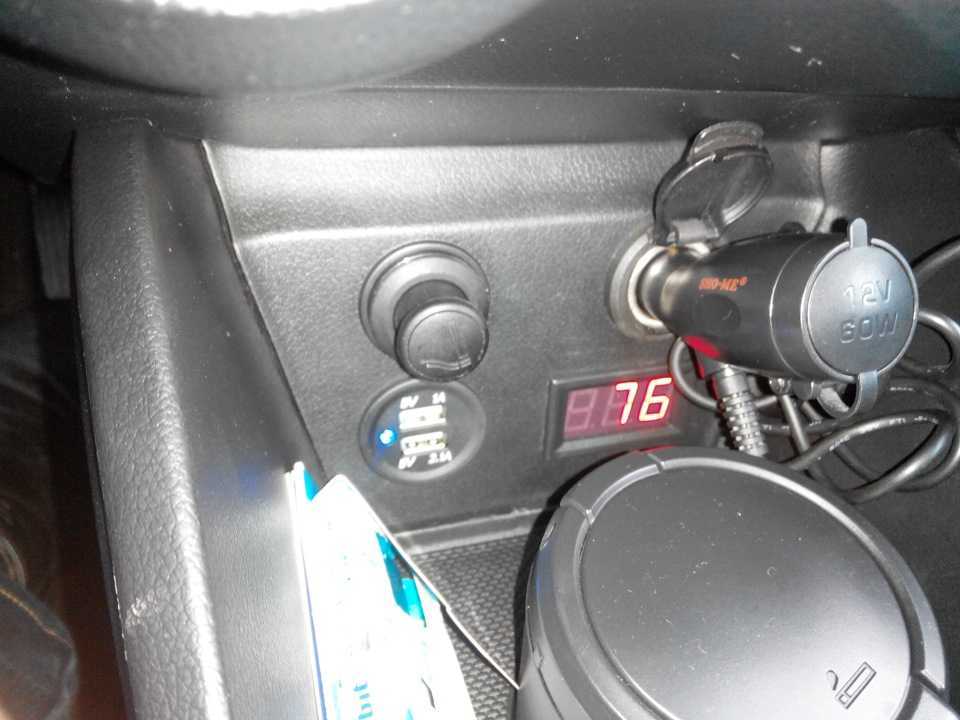

Протянул провод от диагностического разъема до тоннеля и собрал все на место. Плату изолитровал термоусадочной трубкой. Результатом доволен. Никакого колхоза, все красиво и аккуратно.

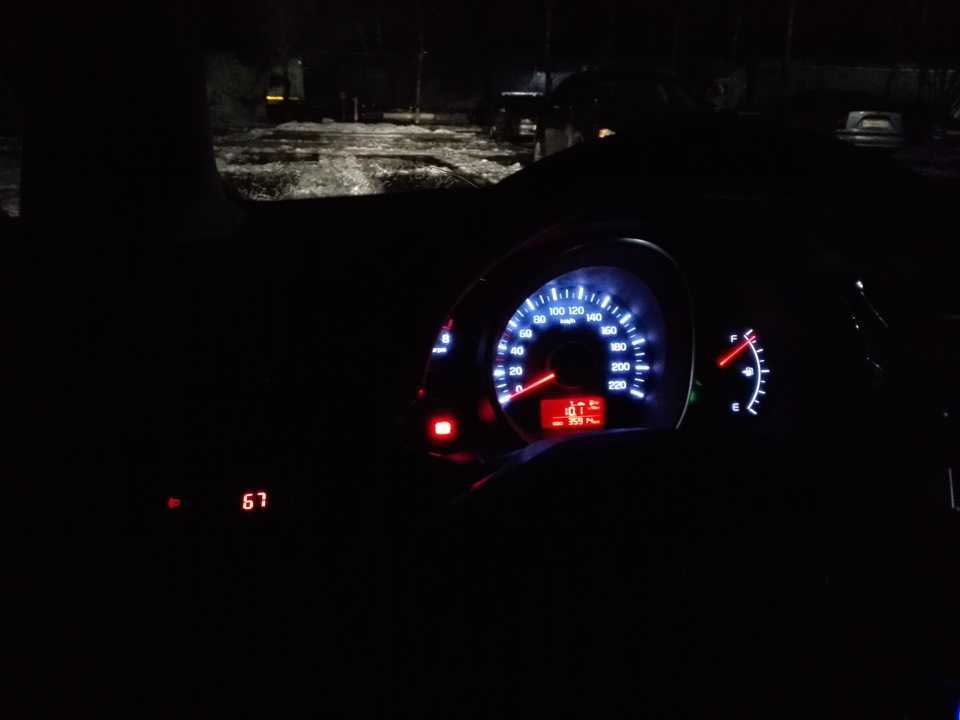

Двигатель прогревается с -20 до +30 в среднем на 1 градус в секунду. Рабочая температура 80-86 градусов. в пробке на светофорах падает до 71-76.
