Датчик коленвала Киа Рио: 3 поколение, 2012 года, где находится, как работает
По следующим признакам можно судить о неполадках датчика:
- отдача двигателя снизится, авто будет слабо тянуть при загруженности и при езде в горку;
- обороты ДВС будут «скакать» независимо от режима работы;
- возрастет расход горючего;
- педаль газа утратит отзывчивость, мотор не будет повышать обороты;
- на повышенных оборотах проявит себя детонация топлива;
- выскочит ошибка P0336.
Указанные симптомы могут говорить о неполадках других устройств Киа Рио 3, поэтому может потребоваться развернутая ревизия датчиков. Замена ДПКВ Киа Рио 3 производится, если доподлинно установлено, что этот прибор ответственен за проблемы в работе силовой установки.
Датчик распредвала Gamma 1.4 / 1.6 Киа Рио и его неисправности
ДПРВ согласовывает работу системы впрыска топлива и механизма двигателя. Датчик фаз неотделим от коленвала. ДПРВ располагается рядом с шестерёнами и звёздочками привода ГРМ. Магнитные и те, основа которых эффект Холла, являются принятыми датчиками распредвала. Оба вида служат для передачи напряжения ЭБУ двигателем.
При истечении максимального срока службы, ДПРВ прекращает работать. Чаще всего, причиной этому служит износ внутренней обмотки проводов.
Диагностика проблем и ошибок распредвала Киа Рио проводится сканером.
- Проблемы в цепи — P0340
- Неверный показатель — P0341
- Показатель датчика ниже среднего — P0342
- Показатель выше среднего — P0343

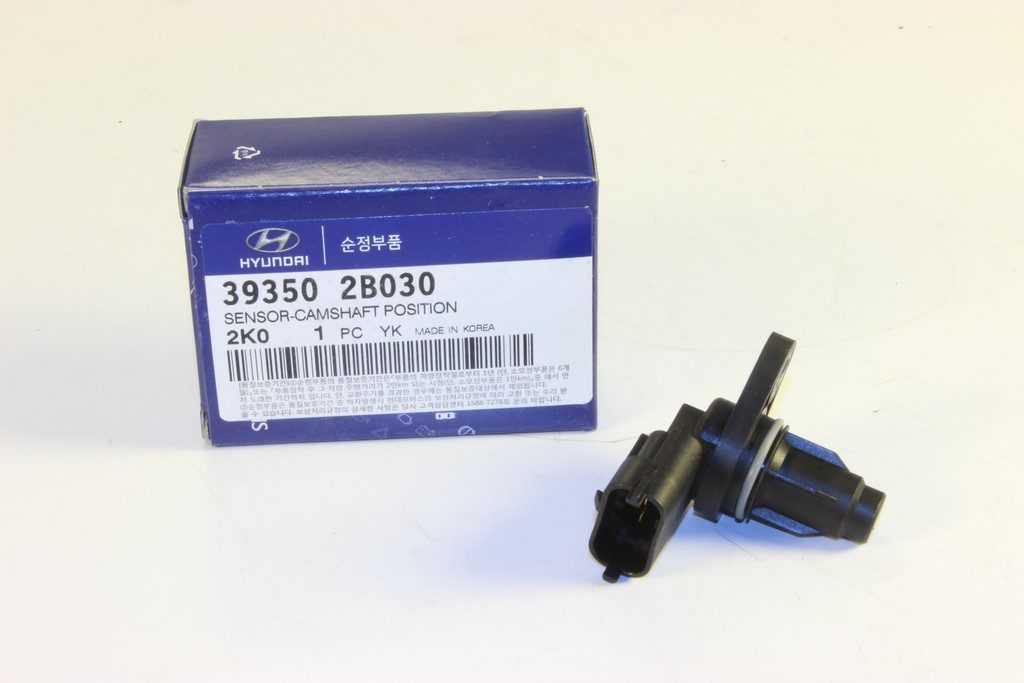

Датчик распредвала Gamma 1.4 / 1.6 Kia Rio
По сути это датчик Холла, его задачей является определение позиции распредвала, он напрямую работает с CKPS (датчиком коленвала)Данный датчик установлен на крышке мотора, взаимодействует с шестернёй распредвала.
Диагностика неисправностей датчика распредвала Kia Rio производится только с использованием специального сканера, приобретение которого не целесообразно, поэтому исключим остальные причины поломки данный датчик лучше заменить, так как ремонту датчик распредвала не подлежит.
- P0340 Неисправность в цепи датчика положения распредвала
- P0341 Неправильный показатель / не отрегулирован датчик положения распредвала
- P0342 Низкий показатель датчика положения распредвала
- P0343 Высокий показатель датчика положения распредвала
Как можно заменить датчик температуры двигателя Kia Rio 3 своими руками?
Замена датчика температуры двигателя Kia Rio 3 может показаться сложной задачей, но на самом деле все не так страшно.
Прежде всего, необходимо убедиться, что проблема действительно связана с неисправностью датчика. Для этого нужно проверить показания термостата и температуры двигателя при работе автомобиля.
Если в ходе проверки вы установили, что датчик неисправен, то можно приступать к его замене. Перед тем, как начать работу, необходимо отключить аккумулятор и дать двигателю остыть.
Далее, расположение датчика можно найти в руководстве пользователя к автомобилю или попросить совет у опытных автомехаников. Сам датчик обычно находится вблизи двигателя и имеет разъем, который нужно отсоединить.
После отсоединения разъема, можно использовать инструменты для снятия датчика. Затем новый датчик устанавливается на свое место и подсоединяется к разъему.
Наконец, перед тем как снова завести двигатель, необходимо проверить, что новый датчик установлен правильно и не вызывает никаких неисправностей.
В целом, замена датчика температуры двигателя Kia Rio 3 может потребовать некоторых усилий и времени, но при хорошей подготовке и аккуратности ее можно выполнить своими руками.
Датчик температуры двигателя: что это и как он работает?
Датчик температуры двигателя является важным элементом автомобильной системы. Его основная функция — контролировать температуру двигателя и передавать соответствующую информацию на компьютер автомобиля.
Датчик состоит из термистора, который изменяет свое электрическое сопротивление при изменении температуры окружающей среды. Когда двигатель работает, он нагревается, и термистор датчика температуры отражает это изменение. Затем встроенный микропроцессор преобразует электрический сигнал датчика в цифровой код, который передается на компьютер автомобиля.
Контроль температуры двигателя является одним из важных параметров, определяющих правильную работу автомобиля. Низкая температура может уменьшить мощность двигателя и увеличить расход топлива, а высокая температура может привести к перегреву двигателя и его поломке. Поэтому, если возникли подозрения на проблемы с датчиком температуры двигателя, необходимо принять меры для его диагностики и замены.
- Признаки неисправности датчика температуры двигателя: низкая или высокая температура двигателя, индикатор работы двигателя не показывает температуру, повышенный расход топлива, неустойчивость работы двигателя;
- Замена датчика температуры двигателя: сначала необходимо диагностировать проблему с помощью специальных инструментов или обратиться в автосервис. Если датчик температуры действительно неисправен, его необходимо заменить на новый.
Датчики управления двигателем KIA RIO
Угол опережения зажигания
1. Затяните стояночный тормоз.
2. Пустите двигатель и прогрейте его до рабочей температуры.
3. Выключите все потребители электрической энергии.
4. Подсоедините к высоковольтному проводу первого цилиндра датчик стробоскопа.
5. По совмещению меток на шкиве коленчатого вала с указателем на кожухе зубчатого ремня проверьте угол опережения зажигания.
Угол опережения зажигания: 8±5° до ВМТ (на частоте вращения холостого хода)
(6±5° до ВМТ: двигатель A5D для Европы)
Угол опережения зажигания не регулируется.
6. Если угол опережения зажигания не находится в пределах указанного диапазона, замените блок ЕСМ.
Частота вращения холостого хода
1. Затяните стояночный тормоз.
2. Пустите двигатель и прогрейте его до рабочей температуры.
3. Выключите все потребители электрической энергии.
4. Подсоедините индуктивный тахометр к высоковольтному проводу первого цилиндра или к контакту «О» диагностического разъема (DLC).
Частота вращения холостого хода не регулируется. Частота вращения холостого хода автоматически управляется блоком ЕСМ. Изменение частоты вращения холостого хода может быть вызвано нарушениями в работе клапана системы управления частотой вращения холостого хода (IAC) или утечками во впускном коллекторе.
5. При рычаге переключения передач в нейтральном положении измерьте частоту вращения холостого хода.
Частота вращения холостого хода (коробка передач в нейтральном положении): 750±50 мин—1
За счет искры зажигания, «потраченной впустую», некоторые тахометры покажут частоту вращения в два раза превышающую фактическую.
6. Отсоедините тахометр от высоковольтного провода или контакта «О» диагностического разъема (DLC).
7. Выключите двигатель.
Датчик детонации
Проверка
1. Отсоедините электрический разъем датчика детонации и снимите датчик детонации. Закрепите датчик детонации в тисках и подсоедините вольтметр между клеммами 1 и 2.
2. Молотком резко ударьте по тискам и наблюдайте за показаниями вольтметра.
3. Проверьте, что датчик детонации выдает пиковое напряжение (меньше чем 1 В).
Снятие
1. Снимите кронштейн поддержки впускного коллектора.
2. Отсоедините жгут проводов датчика детонации.
3. Выверните болт и снимите датчик детонации.
Установка
1. Установите датчик детонации и закрепите его болтом.
2. Установите жгут проводов датчика детонации.
3. Установите кронштейн поддержки впускного коллектора.
Датчик положения дроссельной заслонки
Проверка сопротивления
1. Отсоедините разъем от датчика положения дроссельной заслонки.
2. Подсоедините омметр между контактами 1 и 2 разъема.
3. Проверьте, что сопротивление датчика увеличивается пропорционально углу поворота дроссельной заслонки.
Сопротивление: 1,6–2,4 кОм при закрытой дроссельной заслонке
4. Если сопротивление датчика отличается от требуемых значений, замените его.
5. Подсоедините к датчику разъем.
Проверка напряжения
1. Проверьте, что дроссельная заслонка полностью закрыта.
2. Включите зажигание, не пуская двигатель.
3. Подсоедините вольтметр к контактам 2 (провод L/ G — светлый/ зеленый) и 1 (провод W/ G — белый/ зеленый) разъема датчика положения дроссельной заслонки. Вольтметр должен показывать напряжение 5 В.
4. Подсоедините вольтметр к контактам 3 (провод L/ O — светлый/ оранжевый) и 1 (провод W/ G — белый/ зеленый) разъема датчика положения дроссельной заслонки.
Напряжение при полностью закрытой дроссельной заслонке: 0,2–0,8 В
Напряжение при полностью открытой дроссельной заслонке: 4,0–4,8 В
6. Если напряжение отличается от требуемых значений, замените датчик положения дроссельной заслонки.
https://youtube.com/watch?v=X6ONDlrzxgM
Где в салоне KIA Rio III находится диагностический разъем
Данная информация используется процессором при определении моментов впрыска топлива и установке угла диагностический разъем на киа рио зажигания. Датчик положения поршней CYP На основании анализа поступающих от датчика сигналов ECM вычисляет положение поршня первого цилиндра и использует данную информацию при определении моментов и последовательности впрыска топлива в камеры сгорания двигателя.
Датчик положения дроссельной заслонки TPS Датчик расположен на корпусе дросселя и соединен с осью дроссельной заслонки. По амплитуде выдаваемого TPS сигнала ECM определяет угол открывания диагностический разъем на киа рио заслонки управляется водителем от педали газа и соответствующим образом корректирует подачу топлива во впускные порты камер сгорания. Отказ датчика, либо ослабление его крепления приводит к перебоям впрыска и нарушениям стабильности оборотов холостого хода.
KIA Rio ремонт своими руками
Датчик абсолютного давления в трубопроводе МАР Датчик контролирует вариации глубины разрежения во впускном трубопроводе, связанные с изменениями оборотов коленчатого вала диагностический разъем на киа рио нагрузки на двигатель и преобразует получаемую информацию в амплитудный сигнал.
Диагностика датчика
Существует ряд факторов, которые указывают о неисправности датчика температуры. Рассмотрим, какие причины и методы диагностики существуют:
Если датчик температуры охлаждающей жидкости не работает, сначала необходимо проверить предохранители.
Если датчик температуры показывает чрезмерно высокую или низкую температуру, следует прогреть двигатель.
Если датчик температуры показывает высокую температуру, когда двигатель еще не прогрелся, отсоедините провода от датчика. Если наблюдаются перепады температуры, тогда датчик следует заменить. Если датчик показывает высокую температуру, значит провода закорочены.
Если после прогрева двигателя датчик температуры все еще не функционирует, а предохранители проверены, заглушите двигатель. Отсоедините провод от датчика и заземлите его на корпусе двигателя. Включите зажигание, не запуская двигатель. Если датчик показывает высокую температуру, его следует заменить.
Если датчик температуры все еще не работает, значит, он неисправен, либо цепь может быть разомкнутой.
Особенности устройства датчика температуры
Датчик температуры двигателя является важным компонентом любого автомобиля и обеспечивает контроль над уровнем нагрева двигателя. Он измеряет температуру охлаждающей жидкости и передает эти данные в ЭБУ, что позволяет системе контролировать работу двигателя.
Особенности устройства датчика температуры зависят от конструктивных особенностей автомобиля. В Киа Рио III датчик расположен на блоке цилиндров и выполняет свою функцию с использованием термистора. Он изменяет свое сопротивление в зависимости от температуры окружающей среды.
В случае возникновения неполадок датчика температуры двигателя, могут возникнуть проблемы с нагревом двигателя, что может привести к его поломке. При первых признаках неисправности датчика необходимо обратиться к специалисту для проведения диагностики и замены датчика.
Как очистить датчик массового расхода воздуха от Киа Рио?
После ознакомления с работой и опасениями, которые может вызвать расходомер, мы рассмотрим, как решить эти проблемы, показав вам как почистить датчик массового расхода воздуха вашего Киа Рио . Вы должны знать, что этот процесс на самом деле довольно просто выполнить, и вам не потребуются высокие механические навыки, чтобы сделать это самостоятельно, что является хорошим способом избежать поездки к механику и крутого счета. См. Ниже различные шаги, которых следует придерживаться для выполнения этого стандартного действия по обслуживанию:
После на основе датчика массового расхода воздуха вашего Киа Рио , вам придется его демонтировать
Чтобы это сделать, действуйте осторожно, но вам просто нужно будет разобрать его с обеих сторон воздуховода и отсоединить электрическую вилку сверху.
После разборки у вас будет возможность перейти к шагу очистка датчика массового расхода воздуха вашего Kia Rio. Этот датчик со временем загрязняется, и его две «нити», которые будут сообщать вашему компьютеру информацию о качестве и температуре воздуха, больше не смогут правильно собирать данные, именно в этом смысле он будет мешать работа двигателя вашего Киа Рио. Целью этой очистки будет удаление всех примесей, чтобы он снова работал эффективно.
Позволять замочите нижнюю часть датчика массового расхода воздуха (не часть пробки) в ацетоне или другом растворителе на несколько минут
, который удалит большую часть грязи
Целью этой очистки будет удаление всех примесей, чтобы он снова работал эффективно.
Позволять замочите нижнюю часть датчика массового расхода воздуха (не часть пробки) в ацетоне или другом растворителе на несколько минут. , который удалит большую часть грязи
Теперь приступим к очень деликатной очистке нитей расходомера. Ты должен быть очень будьте осторожны, иначе ваш датчик массового расхода воздуха выйдет из строя. С помощью тонкой кисти и растворителя аккуратно очистите две нити датчика массового расхода воздуха. . Если вы слишком боитесь его повредить, вы также можете очистить их тормозной жидкостью в виде аэрозоля, распылив струю на эти нити.
Теперь ты знаешь как почистить датчик массового расхода воздуха вашего Киа Рио , вы должны почувствовать заметную разницу в поведении вашего двигателя.
Чтобы получить больше советов по Kia Rio, взгляните на Kia Rio категория.
Замена датчика температуры антифриза
Устройство, определяющее температуру охлаждающей жидкости, расположено непосредственно на корпусе распределительного патрубка. Если он ломается, то электронный блок запоминает наличие неисправности и использует соответствующую программу для того, чтобы внедриться в управление двигателем.
Он самостоятельно рассчитывает значение, приближенное к нужному значению температуры жидкости, отталкиваясь от времени работы и расхода воздуха.
Нужен тестер, термометр и торцевая головка на девятнадцать.
- Начинаем со стандартного шага, описанного в других инструкциях;
- Жидкость нужно слить;
Отсоедините колодку жгута от прибора, вычисляющего температура охлаждения жидкости;
Открутите сигнализатор и вытащите его;
Положите его в горячую воду и проверьте сопротивление, используя тестер. Измеряйте постепенно, пока вода остывает естественным путём. При температуре ниже — 20 сопротивление должно варьироваться от 13 до 16,83, при нулевой температуре значение соответствует показателям 5, 76. Далее, чем выше температура, тем ниже сопротивление.
- Даже незначительное отклонение от нормы указывает на необходимость замены;
- Расположите деталь по описанию выше, но в обратном порядке;
- Влейте жидкость.
Датчик температуры Киа Рио
Среди многих владельцев данного автомобиля ходит миф о том, что у Рио нет датчика температуры и связанно это с тем, что владельцы комплектаций без панели SuperVision, не видят температуры двигателя. На самом деле, он, естественно, есть и правильно называется — Датчик температуры охлаждающей жидкости двигателя (ECTS). Находится он в подкапотном пространстве, от его работы зависит то, на сколько богатой будет топливная смесь. Так же он сигнализирует о том, холодный ли двигатель или наоборот перегрет.
Ошибки связанные с датчиком температуры Киа Рио:
- P0116 Неправильный показатель температуры охлаждающей жидкости двигателя
- P0117 Низкий показатель датчика температуры охлаждающей жидкости двигателя
- P0118 Высокий показатель датчика температуры охлаждающей жидкости двигателя
- P0119 Неисправность датчика температуры охлаждающей жидкости двигателя
Сопротивление датчика меняется в зависимости от температуры охлаждающей жидкости.Для того чтобы проверить данный датчик, снимите его опустите в ёмкость с водой определенной температуры и замерьте сопротивление датчика, оно должны быть в указанных в таблице слева, пределах.
Если это не так — замените датчик.
Значения датчиков

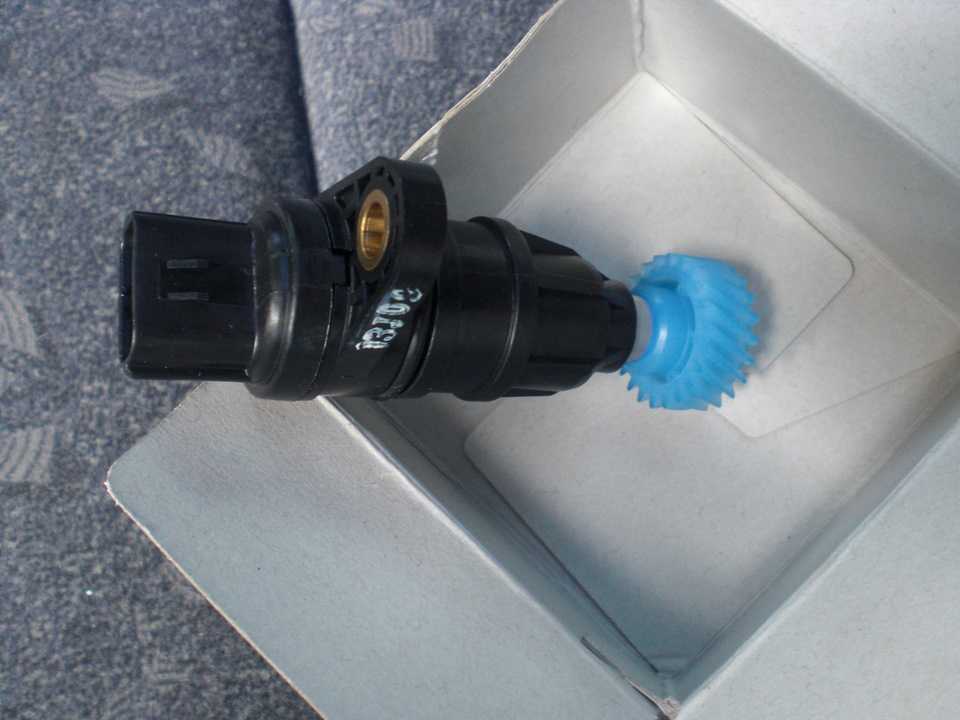

Датчик скорости Киа Рио 3, ошибки
В наше время в автомобилях уже не используется метод механического измерения скорости. Разработаны устройства, которые работают на базе эффекта Холла. Частотно-импульсивный сигнал передается от контролера, а частота передачи зависима от скорости движения авто. Датчик скорости, что понятно из его названия, помогает определить точную скорость движения.
Работа заключается в измерении промежутка времени между сигналами за каждый километр. Один километр передаёт шесть тысяч импульсов. При ускорении автомобиля, частота передачи импульсов возрастает соответственно. При просчете точного времени передачи импульсов, легко получается скорость движения транспорта.
Когда автомобиль движется «накатом», с помощью датчика скорости экономится топливо. Он довольно простой в своей работе, но, при малейшей поломке, работа двигателя авто ухудшается.
ДС Киа Рио находится на корпусе МКПП вертикально. При его неисправности, двигатель начинает работать некорректно. Датчик скорости, также как и распредвала, при поломке не чинится, а сразу меняется на новую деталь. Наиболее часто разрушается приводная шестерня.
- Неработоспособность в цепи датчика скорости — P0500
- Плохо отрегулирован ДС — P0501
- Показатель ниже среднего ДС — P0502
- Показатель выше среднего ДС — P0503
Датчик коленвала на Киа Рио 3: за что отвечает, где расположен, артикулы
За что отвечает контролер данных:
- Синхронизация фазы впрыска топлива;
- Обеспечение заряда для воспламенения топлива в камере сгорания.
Момент подачи топливной смеси в камеру сгорания зависит от функциональности контроллера.
В процессе прохождения зубцов за пределы ДПКВ последний считывает количество, отправляет полученные данные в ЭБУ. Блок управления увеличивает или уменьшает количество оборотов.
Угол наклона зуба 8 градусов. Последние два зуба отсутствуют, чтобы можно было центрировать шкив коленчатого вала в ВМТ.
Где находится контроллер: под крышкой выпускного коллектора в моторном отсеке. Доступ к оборудованию для профилактического обслуживания снизу машины, а также через верх моторного отсека.
Признаки неисправности датчика коленвала:
- Двигатель не запускается;
- Запуск двигателя затруднен;
- Минимум нестабилен;
- Внезапное падение мощности силового агрегата;
- Детонация при работе;
- Пассивная динамика разгона;
- Повышенный расход топлива;
- При движении под уклон вы систематически переключаетесь на более низкий диапазон передач.
Симптомы также являются признаками других проблем. Проведите комплексную диагностику с использованием цифрового оборудования для объективности данных.
Наименование / позиция в каталоге Цена в рублях
| Kia Rio 3 оригинал (39180-26900) | От 1000 |
| Лукас SEB876 | 800–950 |
| Топран 821632 | 800–950 |
| AS4677 автоматический регистр | 800–950 |
| Карне и Дориа 87468 | 800–950 |
| Карне и Дориа 87239 | 800–950 |
| AS4670 автоматический регистр | 800–950 |
| Autlog AS4678 | 800–950 |
| Стандарт 18938 | 800–950 |
| Хоффер 7517239 | 800–950 |
| Mobiletron CS-K004 | 800–950 |
| Лукас SEB2049 | 800–950 |
| Запчасти Kavo ECR3006 | 800–950 |
Технические характеристики ДПКВ:
- Диапазон сопротивления обмотки: 870 Ом;
- Индуктивность обмотки: 280 МГц;
- Минимальная амплитуда напряжения датчика: 0,35В;
- Максимальная амплитуда напряжения датчика: 223В;
- Размеры: 32x47x74 мм;
- Вес: 59 грамм.
Пошаговая инструкция по самостоятельной диагностике
Мы используем ДПКВ для управления контроллером.
- Открываем капот, под выпускным коллектором находим колодку с проводами от датчика коленвала. Отключить;
- Подключаем клеммы от мультиметра к ДПКВ. Замеряем сопротивление. Допустимый параметр 850 — 900 Ом. Превышение или недооценка указывает на неисправность.
- Принимаем решение о замене, установке нового оборудования.
Причины преждевременного износа ДПКВ
- длительная эксплуатация без профилактики;
- производственные дефекты;
- механические повреждения третьих лиц;
- попасть в контроллер песка, грязи, металлической стружки;
- поломка датчика зубьями коленвала;
- повреждение ДПКВ при ремонтных работах;
- короткое замыкание в бортовой цепи.
Ошибка P0335. Замена датчика коленвала.

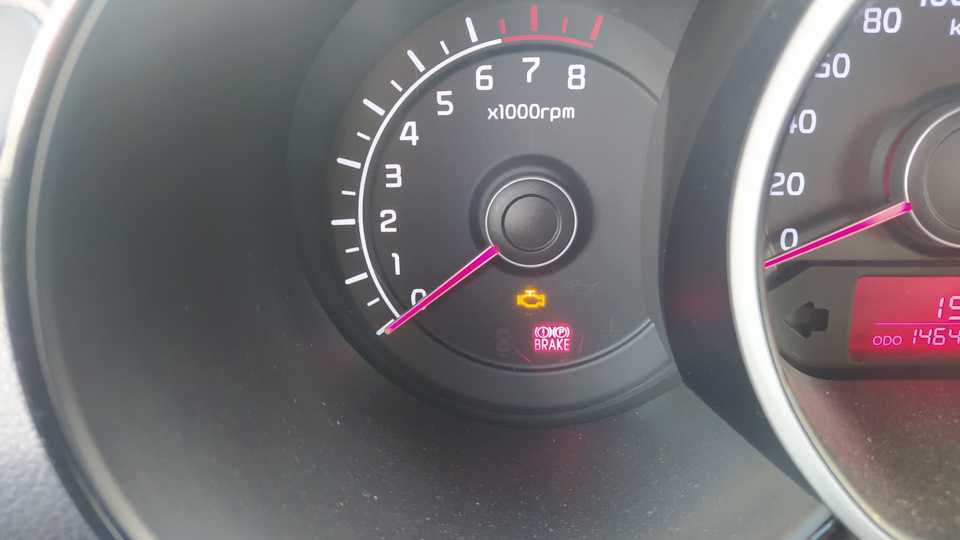

Добрый день!Произошла непредвиденная поломка. Приезжаю в среду с работы домой, начинаю парковаться, и у меня машина просто глохнет. Не придаю сразу же этому значение. Пытаюсь завести машину, с трудом заводится и я паркуюсь. Ничего особенного не происходит, но я заподозрил что-то неладное. Глушу авто и захожу домой. В четверг собираюсь на работу, завожу, все в порядке. Еду на работу, почти доезжаю, и у меня просто стрелка тахометра ложится, загорается чек, обороты повысились, но машина не тянет.

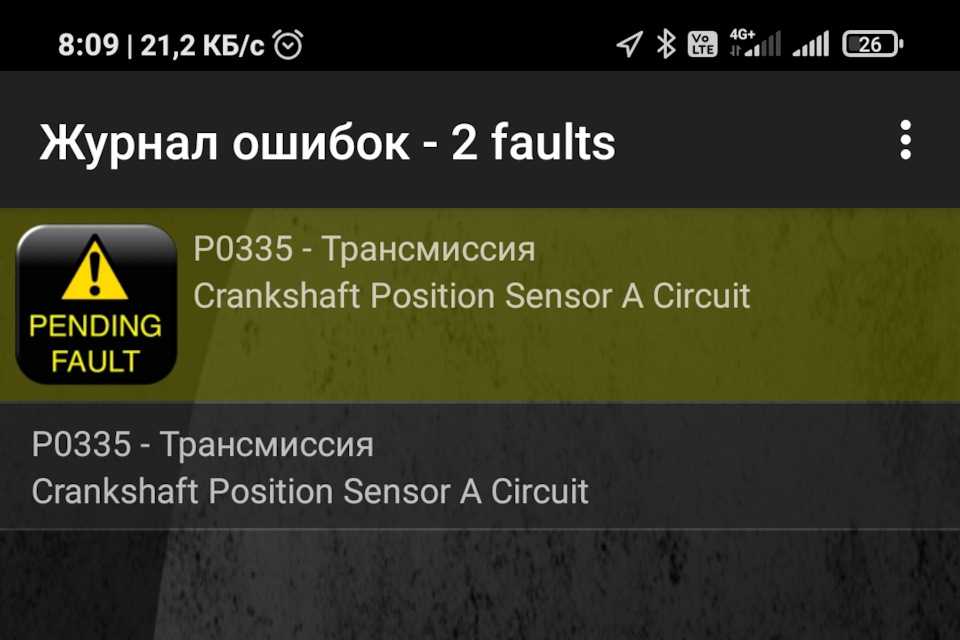

Читаю ошибки, выходит P0335. Залажу в интернет, читаю и понимаю что проблема с датчиком коленвала. С горем пополам доезжаю до работы.

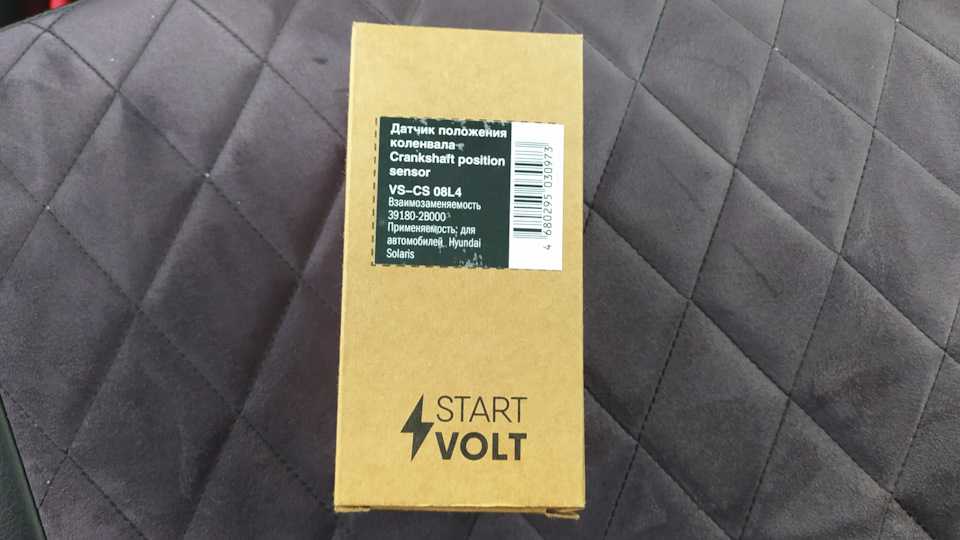

В обеденный перерыв едем с приятелем на его машине по магазинам. Оригинал стоит 2900руб., жаба сразу же задушила. Продавец предлагает аналог от фирмы START VOLT. Читаю отзывы в интернете, первоначальные отзывы хорошие, оценка 4,5 из 5. Решаюсь взять его. Его номер VSCS08L4.Кто ни будь ставил его? Как служит?
Приезжаем к машине. Решил заменить сразу, а то вдруг после работы придется уехать с приятелем. Времени мало. Замену произвел без лишнего снятия чего либо. Если снять защиту картера, то замену произвести было бы легче, так как после снятия датчика сверху не видно его отверстие. Приходится потом искать на ощупь. Для снятия датчика пригодился только ключ на 10 и руки.
Какие особенности замены датчика температуры при работе с Kia Rio 3?
Замена датчика температуры двигателя Kia Rio 3 может показаться достаточно простой процедурой, однако есть несколько особенностей, которые необходимо учитывать при её проведении.
Во-первых, перед тем, как заменять датчик, необходимо дать двигателю остыть. Для этого автомобиль следует оставить на парковке на несколько часов или переночевать до следующего дня.
Во-вторых, при замене датчика температуры важно убедиться в правильном подборе запчасти. Несоответствие датчика модели автомобиля может привести к некорректному отображению температуры двигателя в приборной панели
В-третьих, необходимо аккуратно снимать и устанавливать новый датчик, чтобы избежать повреждения корпуса или проводов.
Наконец, после замены датчика следует провести диагностику и проверку правильности работы. Зафиксировать отсутствие ошибок в системе управления двигателем поможет сканер диагностики.
Следуя этим рекомендациям, замена датчика температуры двигателя Kia Rio 3 произойдет без проблем и гарантированно поможет обнаружить и устранить возможные неисправности.
Датчик температуры двигателя Kia Rio 3
Симптомы неисправности датчика температуры двигателя Kia Rio 3
Неисправность датчика температуры двигателя Kia Rio 3 может проявляться различными способами. Наиболее распространенным симптомом является перегрев двигателя. Также можно заметить повышение расхода топлива, неправильную работу кондиционера, изменение цвета дыма выхлопных газов или неправильную работу автоматической коробки передач. Кроме того, на панели приборов может появиться значок «чек-энджин» или сообщение об ошибке.
Замена датчика температуры двигателя Kia Rio 3
Замена датчика температуры двигателя Kia Rio 3 не является сложной операцией, которую можно выполнить своими руками. Для начала необходимо определить местоположение датчика температуры двигателя. Затем нужно отсоединить электрический разъем от датчика. После этого можно снять сам датчик при помощи специального ключа. Для установки нового датчика нужно провести процедуру в обратном порядке и убедиться в его правильной фиксации.
Выводы
Важно отслеживать работу датчика температуры двигателя Kia Rio 3 и своевременно заменять его в случае неисправности. Это поможет избежать серьезных проблем с автомобилем и сохранить его работоспособность и надежность
Датчик коленвала Kia Rio 3
В отличие от ряда других европейских марок, В Киа Рио третьего поколения датчик положения коленчатого вала (далее — ДПКВ) установлен во фронтальной части мотора.
Контролер предназначен для считывания и передачи данных электронному блоку управления о текущем количестве зубьев шкива коленвала.
Средний срок эксплуатации контролера на Киа Рио третьего поколения – 80 – 95 тыс. км. В случае выхода из строя датчик подлежит замене целиком, так как конструкция не разборная.
Процесс самостоятельной замены вовсе не сложный, но требует внимательности со стороны ремонтника.
Датчик коленвала на Киа Рио 3: за что отвечает, где расположен, цена, артикулы
За что отвечает контролер:
- Синхронизация фазы впрыска топлива;
- Подача заряда для воспламенения горючего в камере сгорания.
Своевременность подачи топливной смеси в камеру сгорания зависит от функциональности контролера.
В процессе прохождения зубьев мимо ДПКВ, последний считывает количество, отсылает полученные данные ЭБУ. Блок управления увеличивает или уменьшает количество оборотов.
Угол наклона зубьев составляет 8 градусов. Последние два зубца отсутствуют для возможности центрирования шкива коленвала в верхней мертвой точке ВМТ.
Где находится контролер: под крышкой выпускного коллектора в моторном отсеке. Доступ к оборудованию для проведения профилактики из-под днища машины, а также, через верх моторного отсека.
Признаки неисправности датчика коленвала:
- Двигатель не запускается;
- Запуск мотора осложнен;
- Работа на холостых оборотах нестабильная;
- Внезапное падение мощности силового агрегата;
- Детонация при работе;
- Пассивная динамика разгона;
- Увеличенный расход горючего;
- При движении «под горку» систематические переключения на пониженный ряд передач.
Симптомы также являются признаками других неисправностей. Проведите комплексную диагностику с применением цифрового оборудования для объективности данных.
| Название / каталожный артикул | Цена в рублях |
|---|---|
| Оригинал Киа Рио 3 (39180-26900) | От 1000 |
| Lucas SEB876 | От 800 — 950 |
| Topran 821632 | От 800 – 950 |
| Autlog AS4677 | От 800 – 950 |
| Meat & Doria 87468 | От 800 – 950 |
| Meat & Doria 87239 | От 800 – 950 |
| Autlog AS4670 | От 800 – 950 |
| Autlog AS4678 | От 800 – 950 |
| Standard 18938 | От 800 – 950 |
| Hoffer 7517239 | От 800 – 950 |
| Mobiletron CS-K004 | От 800 – 950 |
| Lucas SEB2049 | От 800 – 950 |
| Kavo Parts ECR3006 | От 800 — 950 |
Технические характеристики ДПКВ:
- Диапазон сопротивления обмотки: 870 Ом;
- Индуктивность обмотки: 280 мГц;
- Минимальная амплитуда напряжения датчика: 0.35В;
- Максимальная амплитуда напряжения датчика: 223В;
- Габариты: 32x47x74 мм;
- Масса: 59 грамм.
Пошаговая инструкция по самостоятельной диагностике
Для проверки контролера используем ДПКВ.
- Открываем капот, под выпускным коллектором находим колодку с проводами от датчика коленвала. Рассоединяем;
- Подключаем клеммы от мультиметра к ДПКВ. Замеряем сопротивление. Допустимый параметр 850 – 900 Ом. Превышение или занижение – признак неисправности.
- Принимаем решение о целесообразности замены, установки нового оборудования.
Причины преждевременного износа ДПКВ
- длительная эксплуатация без профилактики;
- брак при изготовлении;
- стороннее механическое повреждение;
- попадание внутрь контролера песка, грязи, металлической стружки;
- обрыв датчика зубьями коленвала;
- повреждение ДПКВ в ходе ремонтных работ;
- короткое замыкание в бортовой цепи.
Как самостоятельно заменить датчик коленвала на автомобиле Киа Рио 3
Процесс замены достаточно простой, задача посильна для каждого автолюбителя. Временной интервал 15 минут, при наличии инструментов, запасной детали.
Необходимые материалы, инструменты:
- ключ на «10», головка, вороток, отвертка с плоским наконечником;
- ветошь, дополнительное освещение по мере необходимости;
- новый контролер.
Пошаговое руководство по замене своими руками:
- устанавливаем машину на смотровой канал, фиксируем колеса противооткатными башмаками, выжимаем стояночный тормоз;
- под выпускным коллектором находим колодку с проводами, рассоединяем клеммы;
- выкручиваем болт на «10» — фиксатор датчика к корпусу;
- извлекаем контролер, проводим дефектовку, протираем, очищаем от остатков пыли, грязи посадочное место;
- вставляем новый датчик, привинчиваем, собираем конструкцию в обратной последовательности.
Замена своими руками завершена.
Шаг 5: Проверка работы кислородного датчика
1. Проверка наличия сигнала датчика
Прежде, чем мы проверим работу кислородного датчика, необходимо убедиться, что на него поступает сигнал. Для этого нужно запустить двигатель и подождать, пока он разогреется (около 10 минут).
Затем подключите сканер для диагностики автомобиля и перейдите в меню «Чтение данных датчиков». В этом меню вы должны увидеть показания кислородного датчика. Если значение равно нулю, значит, датчик не работает.
2. Проверка наличия ошибок датчика
Если при проверке вы обнаружили ошибки кислородного датчика, необходимо устранить их. Начните с проверки проводов и разъемов, связанных с датчиком.
Если провода и разъемы в порядке, может быть проблема в самом датчике. Попробуйте заменить его на новый и провести повторную проверку с помощью сканера для диагностики.
3. Проверка показаний датчика
Если при проверке вы не обнаружили ошибок и датчик работает, следующим шагом является проверка его показаний. Для этого нужно использовать мультиметр и измерить напряжение сигнала на датчике во время работы двигателя.
Нормальное значение напряжения должно быть в диапазоне от 0,1 до 1 вольт. Если значение отклоняется от нормы, необходимо заменить датчик.
Проверка работы кислородного датчика является важным этапом диагностики автомобиля, который поможет выявить проблемы с топливной системой и регулировкой двигателя. Следует выполнять эту процедуру регулярно для поддержания правильной работы автомобиля.
Как определить, что именно сломалось: датчик температуры или другая деталь?
Признаки неисправности датчика температуры двигателя Kia Rio 3 могут проявляться по-разному и могут быть похожи на симптомы неисправности других систем автомобиля.
Если вы заметили странные звуки, низкую мощность или проблемы с запуском двигателя, это не всегда означает, что проблема кроется в датчике температуры. В таких случаях возможно, что причина неисправности заключается в другой детали или системе автомобиля.
Чтобы точно определить проблему и узнать, что именно сломалось, необходимо провести диагностику автомобиля. На специализированных сервисных станциях имеются необходимые инструменты и оборудование для выявления причин неисправности, которые могут быть связаны с системами топлива, зажигания, охлаждения, выхлопными газами и прочими.
Несмотря на то, что может быть соблазн попытаться найти и исправить проблему самостоятельно, это может привести к еще более серьезным повреждениям автомобиля. Поэтому, если вы заметили признаки неисправности, лучше обратиться к специалистам и быстро и точно определить причину проблемы.
Замена датчика температуры двигателя Kia Rio 3
Когда нужно менять датчик температуры двигателя Kia Rio 3
Датчик температуры двигателя Kia Rio 3 не является деталю, которую нужно менять регулярно, так как он обладает достаточно высокой надежностью. Однако, иногда он может выйти из строя, что сказывается на работе автомобиля.
Симптомы того, что нужно заменить датчик температуры двигателя Kia Rio 3 могут быть следующие: прерывистый показатель температуры на приборной панели, неисправность системы кондиционирования воздуха или же проблемы с работой двигателя автомобиля.
Как заменить датчик температуры двигателя Kia Rio 3
Для замены датчика температуры двигателя Kia Rio 3 необходимо снять крышку двигателя и дать ему полностью остыть. После чего необходимо указывавая ключом или отверткой отвернуть крепление датчика температуры двигателя и аккуратно вытащить его из отверстия.
При установке нового датчика температуры двигателя необходимо использовать новые уплотнительные кольца на крепежных гаечках. После установки нового датчика температуры двигателя нужно снова установить крышку двигателя.
Альтернативный способ замены датчика температуры двигателя
В случае если замена датчика температуры двигателя Kia Rio 3 несколько снимков, можно применить альтернативный способ. Необходимо аккуратно отсоединить трубку системы охлаждения и снять крепление датчика температуры двигателя. После этого, использовав плоский отвертку, аккуратно вытащить датчик из отверстия. При установке нового датчика, все компоненты нужно аккуратно соединить между собой и установить новый датчик температуры двигателя Kia Rio 3.
Замена датчика температуры антифриза
Устройство, определяющее температуру охлаждающей жидкости, расположено непосредственно на корпусе распределительного патрубка. Если он ломается, то электронный блок запоминает наличие неисправности и использует соответствующую программу для того, чтобы внедриться в управление двигателем.
Нужен тестер, термометр и торцевая головка на девятнадцать.
- Начинаем со стандартного шага, описанного в других инструкциях;
- Жидкость нужно слить;
Отсоедините колодку жгута от прибора, вычисляющего температура охлаждения жидкости;
Открутите сигнализатор и вытащите его;
- Даже незначительное отклонение от нормы указывает на необходимость замены;
- Расположите деталь по описанию выше, но в обратном порядке;
- Влейте жидкость.
Последствия неисправной работы датчика температуры
Неправильная работа датчика температуры двигателя может привести к серьезным проблемам с автомобилем. Одной из первых проблем, которую можно заметить, являются проблемы с запуском двигателя. Если датчик показывает неправильную температуру, мозги автомобиля могут подумать, что двигатель уже слишком горячий и нужно остудить его, или наоборот, что двигатель еще холодный и необходимо нагреть его.
В случае, если проблема длительное время не устраняется, это может привести к поломке двигателя из-за перегрева или повреждения его деталей. Также неправильная работа датчика температуры может повлиять на расход топлива и выбросы вредных веществ, что в свою очередь может привести к экологическим проблемам.
При обнаружении проблем с датчиком температуры двигателя Киа Рио III, необходимо сразу же обратиться к специалистам для замены датчика на новый и исправления ошибки. Иначе проблемы могут только усугубляться и привести к серьезным финансовым затратам на ремонт автомобиля.
