Разбор и замена фары
Разборка и ремонт фары автомобиля требуется при необходимости очистки внутренней поверхности, замены стекла или отражателя, а также при намерении подвергнуть оптику переделке, например, для установки линзованных элементов.
Снимаем фару головного света правильно

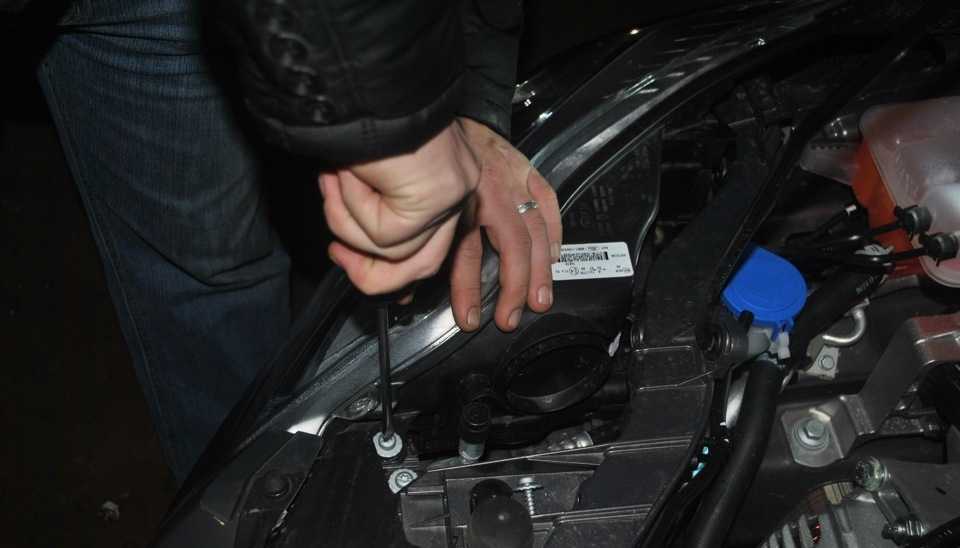

Как снять фару Форд Фокус 2, было сказано выше. Крепление осуществляется одним болтом к поперечине моторного отсека и двумя пластиковыми защелками. В этом оно не отличается от фар дорестайлинговой модели.
Для демонтажа оптики не нужны помощники, все работы нетрудно выполнить в одиночку.
Разбираем фару
Перед тем, как разобрать демонтированную фару, необходимо заранее подыскать себе помощника, поскольку без посторонней помощи это сделать очень трудно. Можно испортить корпус или стекло, времени эта процедура займет достаточно много.
Чтобы разобрать фару, потребуются следующие инструменты:
- монтажный фен с регулировкой температуры;
- скальпель или острый нож;
- плоские отвертки с тонким лезвием.
Стекло крепится в корпус в фигурном пазу П-образной формы. Паз полностью залит герметиком. Для размягчения клеящего элемента нужно на фене выставить температуру 250-350 гр. Помощник должен держать нагреватель над стыком на расстоянии нескольких сантиметров. После прогрева шва, скальпелем подрезают герметик, одновременно продвигая фен на следующий участок. После подрезки, продолжая нагревать, заводят отвертку в промежуток между стеклом и корпусом, аккуратно раздвигают их.
Склейку выполняют при помощи высокотемпературного герметика. Продолжительность застывания указывается производителем материала. Все это время стекло и корпус должны быть зафиксированы от сдвигов.
Распайка фары Ford Focus
При повреждении разъема питания или колодок ламп (обрыв проводов, оплавление) их необходимо заменить. Колодки поступают в продажу как пустые, без клемм, так и с вмонтированными клеммами и отрезками проводов. Порядок действий при установке новых элементов различается.
В первом случае провода от старой колодки отрезают. Затем специальной обжимкой крепят клеммы и закрепляют их в разъеме. Чтобы не запутаться в положении и порядке проводов, перемонтировать лучше по одному, устанавливая его со старого разъема в новый на аналогичное место.
Для установки новой колодки с проводами вместо старой, надо очистить концы от изоляции и соединить их скруткой. Ее желательно пропаять для увеличения надежности. Место соединения изолируют лентой. Более практично вместо изоленты использовать отрезки термоусадочной трубки, которую надевают на провода перед их соединением. После нагрева при помощи фена струей горячего воздуха место соединения будет надежно изолировано.
Предохранители и реле
В Ford Focus 2 блок реле и предохранителей находится в салоне под бардачком (вещевым ящиком). Чтобы его снять, нужно повернуть один или два фиксирующих зажима.
В автомобилях до рестайлинга за освещение отвечают такие предохранители:
| № | Ток, А | Назначение |
| 37 | 10 | Дальний левый |
| 38 | 10 | Дальний правый |
| 45 | 10 | Ходовые огни, ДХО |
| 48 | 20 | Ближний свет, ДХО |
| 60 | 15 | Ближний правый |
| 61 | 15 | Ближний левый |
| 69 | 20 | Противотуманные фары |
| 71 | 10 | ДХО |
Реле К5 отвечает за включение ДХО.
После рестайлинга предохранители освещения имеют иное расположение:
| № | Ток, А | Назначение |
| 110 | 10 | ДХО |
| 113 | 10 | ДХО |
| 116 | 20 | Противотуманные фары |
| 135 | 20 | ДХО |
| 139 | 10 | Дальний правый |
| 140 | 10 | Дальний левый |
| 142 | 15 | Ближний правый |
| 143 | 15 | Ближний левый |
Реле Р1 и Р2, расположенные на внутренней стороне блока предохранителей, отвечают за включение ближнего и дальнего света соответственно.
https://youtube.com/watch?v=C8XH2h04Xj8
https://youtube.com/watch?v=FF2mqzQUC1o
Замена лампочки переднего поворотника Форд Фокус
Сейчас давайте узнаем, как поменять лампу поворотника в блоке фары Форд Фокуса третьего поколения.
Поверните пластиковую крышку против часовой стрелки на ¼ оборота
Снятая пластиковая покрышка, открывающая доступ на лампе поворотника
Разъем питания лампы поворотника
Для того чтоб поменять лампочку поворотника в фаре, необходимо для основы снять пластиковую крышку-защиту, повернув ее на ¼ оборота против часовой стрелки.
Открутив крышку, вы получите доступ к разъему питания лампы
Поверните разъем с лампой на ¼ оборота против часовой стрелки
Вытащите лампу с разъемом питания и проводами
Отсоедините лампу от разъема питания
Получив доступ к лампе поворотника, вам необходимо поворотить пластиковый разъем питания лампы на ¼ оборота против часовой стрелки. Дальше вытащите разъем вместе с лампочкой из фары.
Дальше вытащите из разъема старую лампу и установите новую лампу # 7440 (PY21W — 21 Вт).
Гнездо лампы поворотника в фаре
Поверните лампу на ¼ оборота по часовой стрелке, чтоб установить ее в фару
Установите назад пластиковую крышку, повернув ее по часовой стрелке
Вставьте новую лампу в разъем питания и установите ее затем в корпус фары, вставив в соответствующее гнездо. Дальше поверните лампу на ¼ оборота по часовой стрелке, чтоб закрепить лампу в фаре.
Не забудьте ввести пластиковую крышку фары на пункт, повернув ее на ¼ оборота по часовой стрелке.
Оптика форд фокус 3 общая тема
Вся информация по штатной оптике Ford Focus 3 в этой теме, общие вопросы по штатной оптике в этой теме! Биксенон, галоген, виды и типы фар и фонарей, какие в какой комплектации идут, цоколя ламп, модули и линзы на борту, противотуманки и прочее!Цоколи ламп:
Биксенон D3S — ближний/дальний свет H7 — доп. дальний свет H1 — боковая подсветка поворотов
Галоген H7 — ближний свет H1 — дальний свет
T10 бесцокольная — передние габаритные огни H11 — передние противотуманные фары
Снятие фары с авто:
| фары, лампы, цоколи, ксенон, биксенон, фонари, фары фф3, тюнинг фар, оптика |
Почему нету темы, как увеличить яркость подсветки в багажнике? Ладно, напишу тут, как я увеличил яркость на 150%.
Всё гениальное — просто, фотоотчет под спойлером!
А пошел я однажды на авторынок (да-да, ногами).
фото авторынка вашего города:
уже и не помню зачем. Прохожу мимо лотка (ларька/киоска/будки и т.д.) с лампами и всякой мигающей китайской икс-нёй
фото лотка представили да )))
говорю: «В багажнике света мало, можно туда чего по мощнее поставить? Диоды?» А он мне такой говорит: «А какая у тебя лампа там стоит?» А я «А уй его знает!, пойду посмотрю. » Видать хотел меня наиколоть, но мы не пальцем деланы! Пришел к машине, разобрал плафон, вытащил лампу (бесцокольную на 5 ватт), принес продавцу, он АГА!, . и дал мне «кукурузины» светодиодные, но предупредил, что света от них больше не станет. Я, оставил ему денег в залог, пошел воткнул их (ошибку комп не выдал), смотрю: света больше не стало и пошел продавцу бить морду, но вспомнил, что он ведь предупреждал, то есть вроде как и не за что.
Пришел к продавцу, говорю: «Толку ноль, давай деньги взад». Деньги он отдал, я говорю: «А может еще что-нибудь есть». А он мне отвечает: «Конечно! Вот такого же размера лампы, но на 7,5 ватт. «
Короче, поставил я эти лампы, света теперь хоть жожуйнувыменяпоняли, открываешь багажник, свет глаз бьёт. Вместо 10 Вт, горит 15!!Вт, прибавка 150%
Спасибо всем, кто дочитал до конца. Всех с хорошим настроением!
ПС: Данную модернизацию провел года 2-3 назад, фоток не сохранилось, прошу понять и простить. Всё работает, ничего не перегорело, не расплавилось.
Sync77
По поводу безобразного поведения правой фары — у меня вопрос остается открытым. Несколько раз общался с дилером. Первый раз — он просто сбросил ошибки и сказал, что все исправил. Отъехав от сервиса, словил ту же тему, вернулся показал еще раз. они сказали, что будут консультироваться с москвой и «приезжайте вы к нам через недельку». Приехал через недельку, отдал машину на полдня, после чего они сказали, что не знают с чем сие связано и грешили на холодную погоду. так же представитель сервиса обмолвился, что на низких скоростях — это таки «фича», которая подсвечивает обочина.
Пока плюнул на эту тему.
Справедливости ради, следует отметить, что после того, как холодная часть зимы закончилась, на высоких скоростях «заплывания» фары не наблюдается. на скоростях меньше 40-50 кмч ситуация происходит регулярно.
Почему нужна замена ламп Форд Фокус 3 универсал?
Свету задних фонарей всегда придавалось меньше значения, чем свету передних. С неисправным освещением передних фонарей в ночное время суток ездить проблематично. Нарушенная работоспособность задних приборов освещения может довольно долго оставаться незамеченной.
Рекомендуется как минимум один раз в месяц проверять работоспособность всех приборов освещения. Также проверку нужно обязательно проводить перед дальней поездкой. Часто проблемы с освещением и выявляются в процессе таких осмотров. Проверку рекомендуется производить с помощником.
ВАЖНО! Содержать задние приборы освещения в исправном состоянии крайне важно. Часто причиной ДТП становится именно нерабочее состояние задних габаритных огней, стоп-сигналов или поворотов. Рассмотрим несколько распространенных аварийных ситуаций, к которым может привести неисправное состояние задних фонарей
Рассмотрим несколько распространенных аварийных ситуаций, к которым может привести неисправное состояние задних фонарей.
- Неисправные стоп-сигнальные огни. Очень опасная неисправность. Осознать это в полной мере можно только столкнувшись с подобной ситуацией. В плотном потоке чувство относительной скорости и дистанции притупляется. Главным показателем того, что едущий впереди водитель тормозит, являются загоревшиеся стоп-сигнальные огни. В этот момент большинство водителей интуитивно ставят ногу на педаль тормоза. Но если стопы не загораются, то среагировать на тормозящий впереди автомобиль вовремя проблематично. И часто бывает так, что тормозить становится уже поздно. Происходит авария. И если у ехавшего сзади водителя есть видеорегистратор, который зафиксировал нерабочие стоп-сигнальные огни – ситуация с виновником аварии уже не будет столь однозначной.
- Неработающие габаритные огни, особенно в ночное время, могут привести к аварии. Особенно опасны остановки на трассе с нерабочими задними фарами. Автомобили по трассе движутся на большой скорости. Заметить вовремя транспортное средство, стоящее в темноте, довольно проблематично. Ситуация усугубляется, если плохие метеорологические условия ухудшают видимость.
- Неисправные указатели поворотов – одна из самых распространенных причин аварий, которые происходят по вине неработающих приборов освещения. Перестроение, поворот или обгон без предварительного извещения других участников дорожного движения о своем намерении часто приводят как минимум к конфликтным ситуациям, а иногда становятся причиной серьезных аварий. Например, на трассе, где есть всего по одной полосе в каждую сторону, движется тихоходное транспортное средство. Водитель с неисправными задними указателями поворотов обозначает маневр и начинает обгон. Одновременно с ним это делает едущий за ним автомобиль. Так как водитель второго автомобиля видит, что впереди едущий не включает указатель поворота, это значит, что он или уступает, или не торопится обгонять. Оба автомобиля выезжают на встречную полосу, и происходит аварийная ситуация. Опять же, при наличии видеорегистратора у второго водителя не составит проблем доказать виновность первого, у которого не работают указатели поворотов.
Менее критичным является работоспособность указателей заднего хода. Однако в ночное диагональная парковка будет проблематичной, если площадка за автомобилем не будет освещена в должной мере.

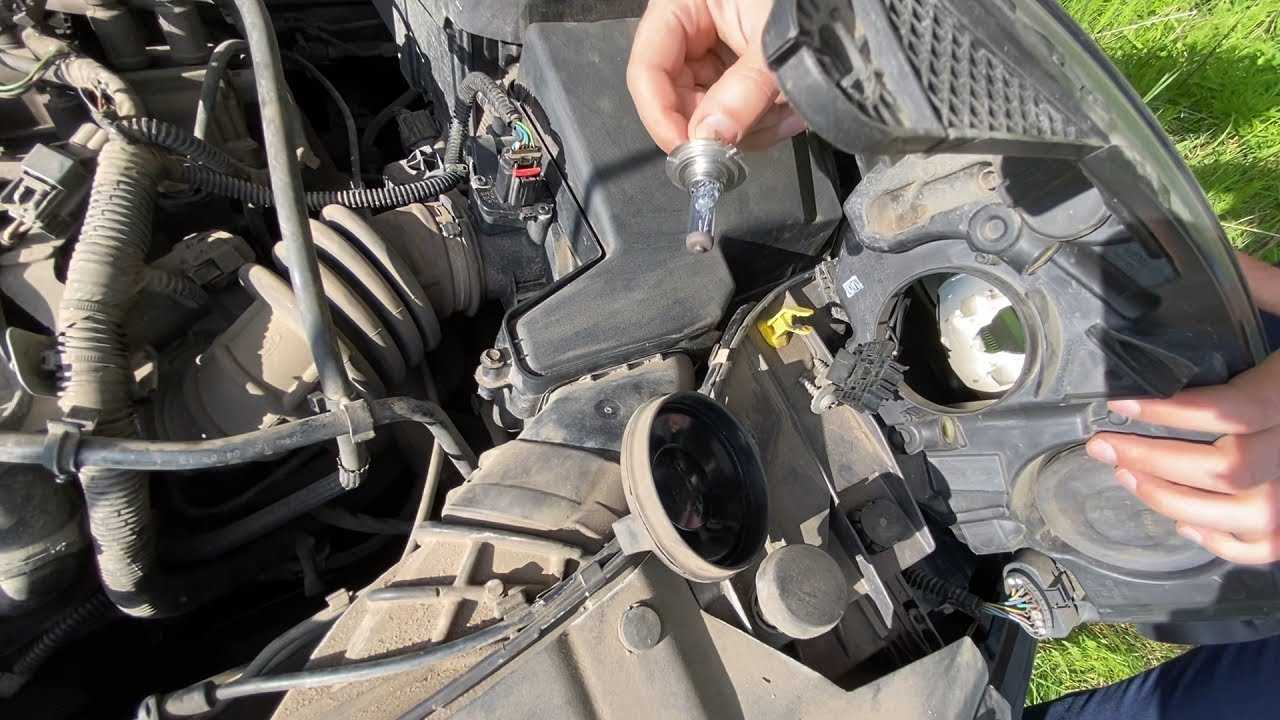

Как поменять лампочку
А теперь пора приступать к работе. Для этого нам понадобятся мощная плоская отвертка или ключ Torx 30 и чистые перчатки. Замену начнем с демонтажа фары Форд Фокус. Крепится она при помощи двух винтов с универсальным шлицем. Отворачиваем их, освобождая блок-фару.
Теперь покачиваем фонарь и снимаем его со штатного места.
Снятие фонаря с Форд Фокус
Можно переходить непосредственно к вопросу, как заменить лампочки.
Ближний свет
На задней части фонаря видим два круглых лючка, закрытых резиновыми пыльниками. Нам нужен тот, что находится ближе к борту автомобиля. Я пометил его стрелкой.
Люки автоламп дальнего и ближнего света Форд Фокус 3 Снятия пыльника с фонаря Форд Фокус 3
Беремся за лепесток и снимаем пыльник.

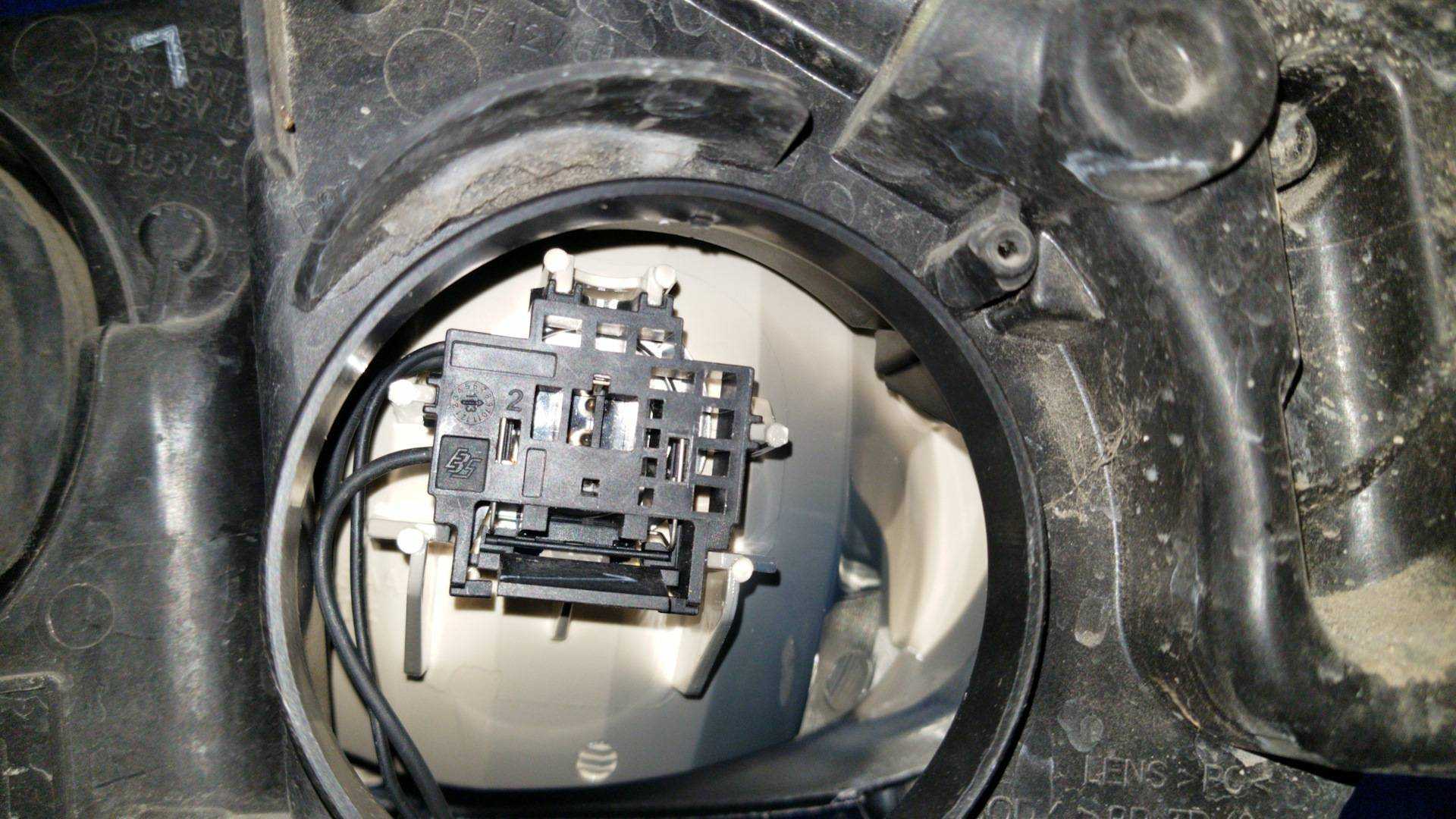

В люке мы видим двухконтактную колодку, надетую на лампочку ближнего света. Снимаем ее выдергиванием с покачиванием, предварительно нажав на плоский язычок фиксатора (нажимать вверх, по направлению стрелки).
Снятие колодки питания
Перед нами лампочка, которую можно просто вытащить из гнезда (она прижималась колодкой).
Снятие лампочки
Надеваем перчатки и на место сгоревшего устанавливаем новый прибор. Если перчаток нет, то держим автолампу только за цоколь, не прикасаясь к стеклянной колбе. Устанавливаем на место колодку питания, проследив за тем, чтобы ее фиксатор защелкнулся, надежно зафиксировав лампочку. Осталось надеть на люк резиновый пыльник и установить фару на место, закрепив ее двумя винтами.
Нижнее крепление фары на Форд Фокус 3
Дальний свет
Будем считать, что фара у нас уже демонтирована (см. выше), и мы наблюдаем два лючка, закрытых пыльниками. Автолампа дальнего света находится в том, что ближе к центральной оси автомобиля. Я пометил его стрелкой.
Люк модуля дальнего света (правая фара Форд Фокус 3)
Снимаем пыльник, потянув его за лепесток.
Снятие пыльника с фары Форд Фокус 3
Перед нами колодка, конструктивно похожая на ту, что стоит на лампе ближнего света. Нажимаем на фиксатор и снимаем ее.
Снятие колодки питания
Видим автолампу дальнего света, которую можно свободно вытащить из гнезда (она прижималась колодкой питания). Вынимаем сгоревшую и на ее место устанавливаем новую, предварительно надев чистые хлопчатобумажные перчатки. Сажаем колодку питания на цоколь прибора, проследив, чтобы защелкнулся фиксатор. Закрываем люк пыльником и устанавливаем фару на место, закрепив ее двумя винтами.
Габариты
Для того чтобы заменить габаритные лампочки в Форд Фокус 3, нужно снять фару (см. выше). Теперь находим небольшой лючок овальной формы, закрытый резиновым пыльником. Он находится в верхней части фонаря справа для правой фары и слева для левой. Снимаем пыльник.
Снятие пыльника с люка габаритных огней фары Форд Фокус 3
Засовываем два пальца в люк и нащупываем патрон габаритки. Теперь пытаемся изловчиться и повернуть патрон против часовой стрелки на 45 градусов, чтобы отщелкнулись фиксаторы. Сделать в овальном микроскопическом люке такую операцию непросто, это надо уметь. Но если получилось, то патрон вместе с лампочкой можно вынуть.
Снятая автолампа габаритного огня
Снимаем сгоревший прибор (просто выдергиваем), на его место вставляем новый. Поскольку источник света негалогенный, перчатками можно не пользоваться – достаточно относительно чистых рук.
Вставляем патрон на свое место и снова демонстрируем ловкость рук – поворачиваем его на 45 градусов, но уже по часовой стрелке. Надеваем на люк пыльник и устанавливаем фару на место, проследив за тем, чтобы нижний фиксатор на фонаре попал в паз на кузове Форд Фокус (см. выше).
Ксеноновый головной свет
Как я указывал выше, на Форд Фокус 3 может устанавливаться линзованный фонарь, использующий ксеноновую лампу, отвечающую и за дальний, и за ближний свет одновременно. Осталось поменять и ее.
В блок-фаре этой модификации три круглых люка примерно одинакового размера. Все они закрыты резиновыми пыльниками. Ксеноновая лампа дальнего/ближнего света расположена в том, что ближе к центральной оси Форд Фокус 3.
Люк ксеноновой лампы дальнего/ближнего света указан стрелкой
Снимаем с него пыльник, потянув за резиновый лепесток.
Снятие пыльника
Заглядываем в люк и видим блок розжига, надетый на цоколь ксенонки.
В люке хорошо виден блок розжига
Снимаем его с цоколя лампы, саму лампу освобождаем, отщелкнув пружинный фиксатор, вынимаем из гнезда и, надев х/б перчатки, меняем на новую. Фиксируем прибор пружинной скобой, надеваем на его цоколь блок розжига. Осталось вернуть на место пыльник и поставить фонарь на место.
Вот, пожалуй, и все о замене лампочек в блок-фаре Ford Focus 3. Как видишь, совсем необязательно ехать на СТО, теряя время и деньги из-за такой ерунды. Ведь все можно сделать своими руками.
Процедура замены лампы ближнего света на Форде Фокус 3
Улучшение своего Ford Focus 3 – это процесс, который не имеет границ, поскольку хоть автомобиль и является современным и надежным, но настраивать его, оборудовать под себя можно по многим направлениям. Одной из наиболее частых систем, которая подвергается замене, является оптика. Дело в том, что такой тюнинг Форд Фокус 3 стоит относительно недорого, но помимо внешнего вида, он оказывает положительное влияние на освещение дороги в ночное время. Если свет горит не очень ярко на вашем Ford Focus 3, то его замена просто необходима, поскольку это напрямую влияет на безопасность.
Если вы решитесь улучшить свою оптику на Форд Фокус третьего поколения, то вам обязательно потребуется замена лампочки ближнего света. К слову, эта операция может потребоваться и при банальном выходе стандартной лампочки из строя. Далее мы расскажем в деталях, как правильно поменять лампу ближнего света и что для этого нужно. Забегая наперед необходимо отметить, что справиться с данной задачей сможет каждой, а поэтому обращаться на СТО и тратить деньги нет необходимости, ведь такая операция для Ford Focus 3 будет стоить около 1000 рублей. Более того, вы потратите самое главное – время, которое вы могли бы провести со своими товарищами, обслуживая свой автомобиль.
- Выбор оптики
- Особенности замены
- Выводы
Выбор оптики
Когда вы придете в автомагазин, либо же зайдете на автомобильный сайт в Интернете то заметите, что выбор ламп огромный, причем их цена может варьироваться в огромном диапазоне и отличаться в десятки раз. Как правило, на Форд Фокус третьего поколения ставятся либо фары с линзами (так называемый биксенон) или с рассеивателями (они же галогеновые). Оба варианта светят довольно хорошо и позволяют комфортно передвигаться в ночное время суток. Что касается конкретных ламп, тут сказать очень сложно, ведь они различаются по типу света, по яркости, мощности, напряжению и т. д.
Как свидетельствует опыт многих владельцев Ford Focus 3, наиболее подходящими вариантами по соотношению цена/качество считаются:
Philips H7.
Philips X-treme Vision+100%.
Philips Diamond Vision.
MTF Pallafium.
IPF H11 XY64-2400K.
Bosch 90-Plus.
Bosch Blue Vision Ultra.
Koito.
Особенности замены
Если подойти со знанием дела к установке новых ламп ближнего света, то такая операция может занять до получаса, поскольку работы назвать трудоемкими нельзя. Также следует отметить, что если у вас перегорела одна лампочка, обязательно устанавливайте точно такой же вариант, либо меняйте сразу весь комплект. Это позволит вам избежать разного света (так как это неудобно) на Форде Фокус третьего поколения. Замена лампы ближнего света требуют минимального набора инструмента, а именно:
- Ключ на 10.
- Отвертка.
- Перчатки.
- Набор ламп.
Как только вы приобрели новую оптику для Ford Focus 3 и подготовили необходимый инструмент, можно приступать к работе. Для этого выполняем следующие действия:
- Снимаем крышку блока фары, отодвинув специальный фиксатор.
- Легкими движениями со стороны в сторону двигаем ее, после чего снятие будет легким.
- Снимаем клемму с проводами от лампы Форд Фокус 3 (черный штекер).
- Нащупываем крепление, отодвигаем его немного в сторону и снимаем с крючка.
- Вынимаем лампу, запомнив ее размещение.
Вот и все, старая оптика Ford Focus снята, теперь можно приступать к установке новой лампы:
- Не трогая ее за стеклянную часть, вставляем в блок.
- Держим цоколь и одновременно ставим на крюк проволочный прижим, после чего лампа окажется крепко зафиксированной.
- Подсоединяем провода к клемме.
- Устанавливаем на Форд Фокус 3 крышку блока на место и защелкиваем ее на креплениях.
Для обеих фар Ford Focus 3 необходимо проделать подобные действия. Следует отметить, что для левой стороны работа будет немного сложнее, поскольку мешает аккумулятор.
Хочется предостеречь вас от необдуманных действий, если замена лампы ближнего света для вас происходит впервые. Дело в том, что Форд Фокус имеет специальные пластиковые крепления и если вынимать из них фару небрежно, то это может их поломать. Как правило, снять фару довольно просто, если прилагать постепенно незначительные усилия.
Бывают ситуации, когда даже после замены оптика Ford Focus 3 не работает. Проверив все провода и соединения, проблемы не обнаруживается. Что же делать? На самом деле все довольно просто. Необходимо подключиться к компьютеру и сбросить соответствующую ошибку, после чего свет будет гореть.
Выводы
Таким образом, выбор ламп для ближнего света Форд Фокус 3 — это ответственный процесс, который может повлиять на безопасность и комфорт при вождении
Важно учитывать не только характеристики ламп, но и их сочетаемость с оптикой автомобиля, а также соблюдать ПДД
Если вы ищете лучшие варианты ламп для установки на ближний свет Форд Фокус 3, обратите внимание на модели от Philips, Osram, Bosch
Наконец, при замене лампы не забывайте о мере предосторожности и правильном порядке действий, чтобы избежать повреждения оптики и других непредвиденных ситуаций
