Возможные неисправности освещения при торможении
Продолжать движение, когда на Рено Логан не горит стоп-сигнал при торможении, тогда вы будете подвергать себя и других участников движения опасности, поэтому необходим периодический контроль над исправностью этих приборов. Среди видов неполадок наиболее часто встречаются такие проблемы:
- При торможении не горит один фонарь;
- При включении не горят оба фонаря сигналов торможения;
- Не работает дополнительный фонарь торможения.
Так как функционирование этих приборов напрямую связана с электрической сетью автомобиля, то в первую очередь обращают внимание на её состояние. Нужно проверить исправность предохранителя F3, который отвечает за цепь подачи питания для ламп торможения. Схема с предохранителями установлена в салонном блоке на левой стороне приборной панели
Схема с предохранителями установлена в салонном блоке на левой стороне приборной панели.
Проверить его можно установкой заведомо исправного предохранителя или с помощью измерительного прибора типа мультиметр или тестер. Если его замена не внесла изменений и фонарь по-прежнему не работает, то поиск необходимо продолжить. Дальнейшим шагом должна стать проверка состояния электропроводки машины на предмет обрыва провода.
Особое внимание следует обратить на места её изгибов, как наиболее возможные места обрыва. Следующим элементом, на который следует обратить внимание, должен стать выключатель ламп «стоп» автомобиля Рено Логан. Он устанавливается на кронштейне с педалями
Для лучшего удобства при проверке, выключатель лучше всего снять с педального кронштейна. Это можно сделать таким образом:
Он устанавливается на кронштейне с педалями. Для лучшего удобства при проверке, выключатель лучше всего снять с педального кронштейна. Это можно сделать таким образом:
Следующим элементом, на который следует обратить внимание, должен стать выключатель ламп «стоп» автомобиля Рено Логан. Он устанавливается на кронштейне с педалями. Для лучшего удобства при проверке, выключатель лучше всего снять с педального кронштейна
Это можно сделать таким образом:
Для лучшего удобства при проверке, выключатель лучше всего снять с педального кронштейна. Это можно сделать таким образом:
- Нужно отключить клемму аккумулятора, так как схема этой цепи и датчик всегда находятся под напряжением;
- Следующим шагом будет снятие разъёма с проводами;
- Чтобы вытащить датчик из гнезда установки, необходимо повернуть его на 90 градусов вокруг его оси и легонько потянуть на себя. Прибор окажется в ваших руках.
Проверить датчик можно тестером в режиме измерения сопротивления, или подключением заведомо исправного. Для этого клеммы измерительного прибора подключают к разъёму выключателя и рукой несколько раз нажимают и отпускают его выступающий шток. Прибор должен показать исправность, в противном случае нужна его замена.
Если датчик подтвердил свою исправность, и проверяющий убедился, что он работает, тогда нужно проверить поступление к нему напряжения бортовой сети. Для этого ставят на место клемму аккумулятора и прибором проверяют его присутствие на разъёме с проводами. Когда имеется напряжение бортовой сети на разъёме датчика, нужно переходить к проверке задних фонарей и их ламп. Замена его новым датчиком производится в обратном порядке к его снятию.
Замена лампы ближнего света Рено Логан: как поменять лампочку на новую в фаре
Процесс замены:
- После снятия аккумулятора крышка фары с замком будет видна.
- Место для фото 9
- Чтобы добраться до лампочки, защелка зажата, а крышка выдвинута лично.
- Под крышкой. резиновая прокладка и патрон для лампы. Эти пункты должны быть удалены.
- Лампа его снимают металлические ножки, на его место устанавливают новую.
Предупреждение! Нельзя прикасаться к колбе пальцами: это приведет к тому, что жир попадет на его поверхность, которая в одно время сгорит, испарится и осядет на оптике, ухудшая качество освещения. Используйте только чистые перчатки.
Сборка обратная. В конце установки все огни должны быть включены и проверены.
Способы замены ламп
Как поменять лампочку ближнего света в Рено Логан? Согласно инструкции производителя для этого необходимо произвести множество достаточно трудоемких операций:
- Снять бампер и защитный чехол с фары.
- Демонтировать фару, отключив питающие провода и тросик корректора.
- Снять с люка дальнего/ближнего света защитную крышку.
- Освободить пружинный фиксатор и вытащить лампу.
- Заменить сгоревший световой прибор новым и произвести сборку в обратной последовательности.
Не знаю, зачем конструкторы предлагают столько возни, когда на обоих поколениях Рено Логан произвести замену любых лампочек можно без разборки машины за 5 минут. При этом никакие инструменты не нужны вообще. Все, что нам понадобится, это:
- чистые хлопчатобумажные перчатки или ткань;
- лампа на замену;
- руки (на приведенных для Рено Логан I фото мастеру хватило даже одной);
- желание.
Начнем с Рено Логан I и взглянем на его фару:
Фара Рено Логан I
Нас интересует лючок, который я пометил стрелкой. В собранном блоке этот лючок закрыт резиновым гофрированным уплотнителем и сверху пластмассовой крышкой.
Итак, открываем капот, просовываем руку между аккумулятором и кузовом Рено Логана (правая фара) и нащупываем крышку. Если рука не пролезает, то батарею можно демонтировать. К примеру, я справился без снятия аккумулятора.
Если у тебя слишком большие кисти рук и ты не можешь добраться до фары, попроси помощи у любого знакомого – вся операция займет не более пяти минут.
Отжимаем фиксатор, помеченный красной стрелкой, и снимаем крышку. Под ней находится резиновый уплотнитель и колодка питания лампочки дальнего/ближнего света.

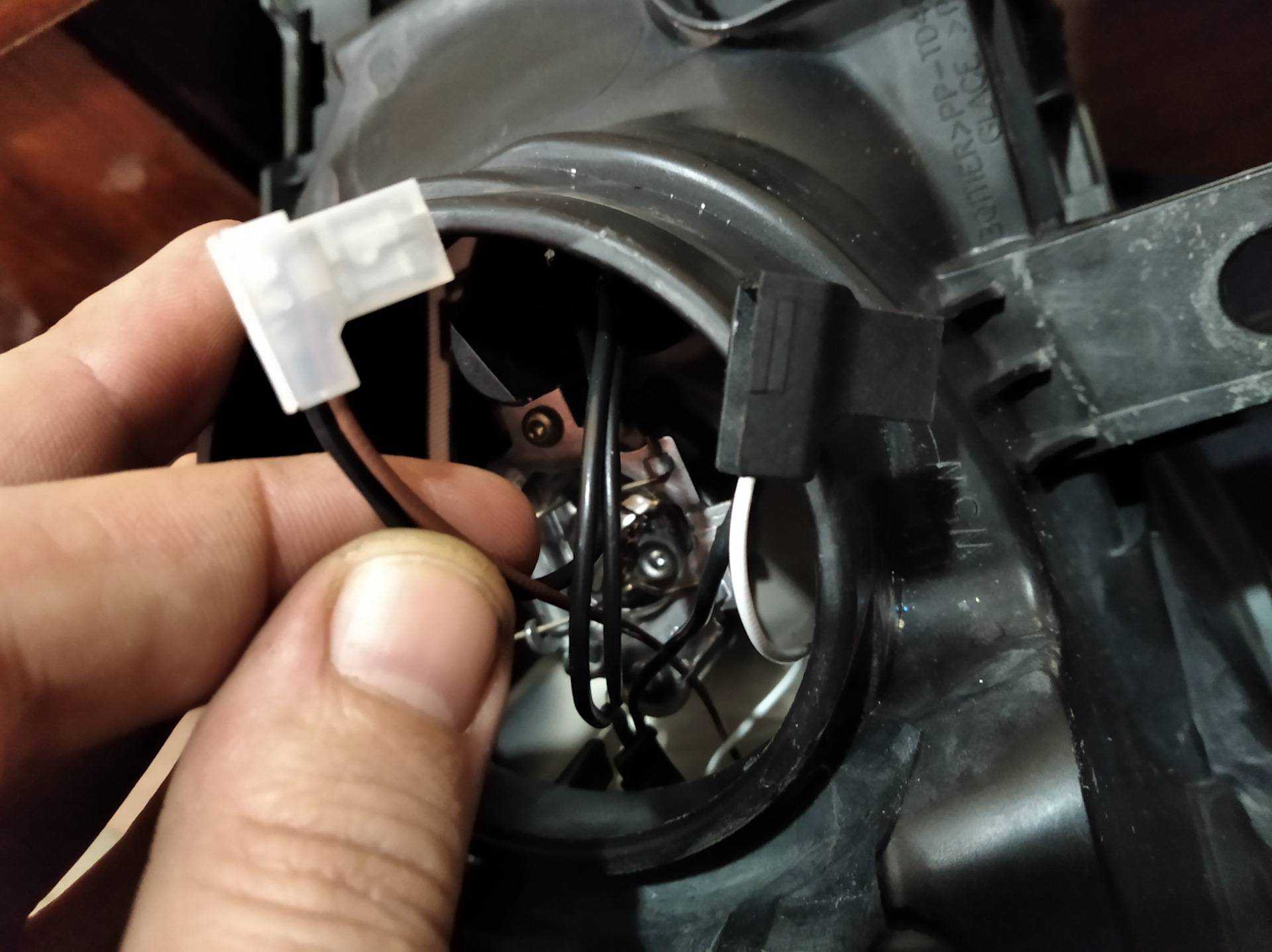

Простым выдергиванием снимаем колодку, а затем и резиновый уплотнитель.
Перед нами лампочка, прижатая пружинным фиксатором. Я его пометил стрелкой.

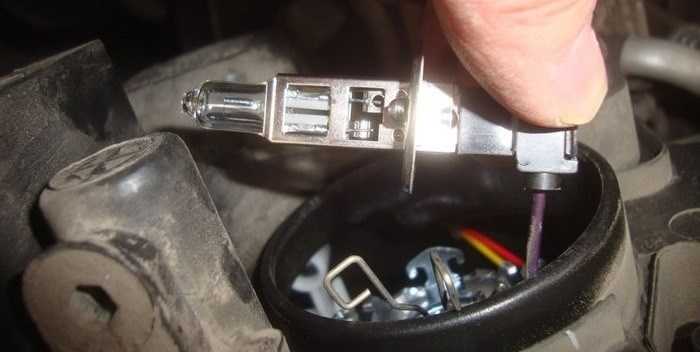

Сжимаем верхнюю часть фиксатора лампы и откидываем его вниз. Теперь световой прибор можно взять за контакты и вытащить из гнезда.
Прежде чем установить новую, отвлечемся и поговорим об особенностях галогенных источников света. Главная из них – высокая (до 250 градусов Цельсия) температура колбы. Именно поэтому она выполняется из кварцевого стекла. Если такую лампу взять голыми руками, то частички жира, оставшиеся на стекле, мгновенно сгорят и образуют пленку, плохо проводящую тепло. В результате в месте загрязнения колба перегреется и просто расплавится.
Именно поэтому в принадлежностях я указал чистые хлопковые перчатки или ткань. Если тебе необходимо взять галогенную лампочку за колбу, делай это только в перчатках или через чистую ткань.
Продолжим замену. Надеваем перчатки, извлекаем лампу из коробки, берем за контакты и устанавливаем на штатное место, прижав пружинящим фиксатором. Надеваем резиновый пыльник, подключаем колодку питания и закрываем все это дело защитной крышкой. Замена лампочки в правой фаре произведена.
С левой фарой поступаем аналогично. Щель там, правда, несколько уже, но средней руки (в буквальном смысле) человек вполне с задачей справится.
Теперь займемся фарами Рено Логан II. Внешне они выглядят так:
Перед нами два лючка. В одном (я пометил его стрелкой), располагается лампочка ближнего света. Во втором – дальнего и габаритных огней. Как и в первом поколении, просовываем руку в щель и нащупываем нужную крышку. Тут она резиновая. Хватаем ее за специальный лепесток и просто сдергиваем. Под крышкой видим колодку питания, надетую на лампу. Снимаем и ее. Лампочка в Рено Логан второго поколения крепится не при помощи скобы, а тремя защелками (я обозначил их стрелками). Отжимаем защелки отверткой и извлекаем световой прибор.
Надеваем перчатки, устанавливаем новый прибор, ставим на него колодку питания и устанавливаем защитную крышку на место.
Для снятия лампочки совсем необязательно использовать отвертку. Просто сдвинь лампу вниз, и она выйдет из-под фиксаторов.
Замена габаритной лампочки Рено Логан в передней и задней фаре своими руками
15907 Просмотров
Автомобили марки Рено завоевали сердца россиян своей бюджетной ценой, отличной подвеской, специально разработанной для наших дорог и оригинальными двигателями французских производителей. Качество светотехнического оборудования также находится на высоком уровне, а замена габаритной лампочки не составит особого труда.
Замена передней габаритной лампочки
Все ходовые огни на Рено сведены в блок-фару, что значительно упрощает процесс удаления и установки как габаритных, так и поворотных ламп. Рекомендуем посмотреть видео:
Если не горят передние габариты, советуем сделать замену лампочки. Чтобы разобрать переднюю лампу, понадобится головка на 10 с удлинителем и отвёртка.
Последовательность действий
- Отсоединяем «минус» фары;
- Снимаем передний бампер и освобождаем подход к креплению корпуса;
- Выворачиваем болты блок-фары;
- Аккуратно отсоединяем тросовой привод светового корректора;
- Выкручиваем три самореза, держащих блок-фару и отклоняем её в сторону;
- Отжимаем фиксирующее устройство и снимаем крышку;
- Колодку соединения проводов аккуратно разделяем;
- Ниже основной лампы освещения видим патрон габарита. Чтобы поменять, добраться до него можно, не снимая бампера и корпуса блок-фары, а лишь аккуратно просунув руку между фарой и двигателем;
- На левой фаре поворачиваем патрон по часовой, на правой — против часовой стрелки и свободно его вынимаем;
- Удаляем лампу.
- Лампы Рено имеют артикул W5W. Проверяем номер и марку и ставим её на место.
- Собираем обратно блок-фару, соединяем колодку проводов, устанавливаем трос корректора света и бампер и крепим корпус.
Внимание! Не прикасайтесь к колбе лампы руками – работайте в нитяных перчатках, во избежание быстрого выхода лампы из строя. Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук. Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей
Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2016 и 2017 годов
Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2016 и 2017 годов
Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук. Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2016 и 2017 годов.
Блок-фары на всех поколениях автомобилей Логан не отличаются по размерам. На моделях 2006 и 2007 года на поворотниках было матовое стекло, с 2008 года по 2012 — обыкновенное прозрачное, а начиная с 2012 и по настоящее время — оранжевый отражатель.
Замена задней габаритной лампочки
Последовательность действий:
- Отсоединяем минусовую клемму аккумулятора;
- В багажнике отделяем и убираем обивку (см. фото ниже);
- Отключаем проводку задних фонарей;
- Крестообразной отвёрткой откручиваем саморезы крепления фары (на Логане 2-й фазы гайки из пластика);
- Выдвигаем на себя задний фонарь и снимаем с защёлок панель лампочек;
- Неисправную лампочку с проворотом вынимаем из посадочного места и вставляем с нажатием новую, повернув её до упора;
- Ставим панель обратно, возвращаем на место фонарь и обшивку багажника.
Работы по замене слева и справа идентичны, сторона не имеет значения. На всех годах выпуска конструкция задних фонарей на Renault Logan практически не изменилась.
Заключение
Надёжность и безопасность Рено Логан не вызывает сомнений, как и работа всех его систем. Приличное светотехническое оборудование доступно для обслуживания, и внимательно прочитав рекомендации, вы без труда сможете самостоятельно производить замену головной светотехники, включая и габаритные лампы.
Замена ламп в заднем фонаре Рено Логан видео
На этом замена ламп Рено Логан своими руками завершена, эта процедура, на мой взгляд, очень простая.
Установка ходовых огней на Рено Логан
Согласно дорожному законодательству РФ, в дневное время на автомобиле должны работать ходовые огни. Замена лампочки габаритных огней рено логан. В их качестве нередко употребляют ближний свет фар, что очень нагружает аккумулятор и приводит к резвому износу самих ламп. Замена лампы ближнего света на рено логан 2. Замена ламп рено логан автомобиля просто. Спецы советуют оснастить тс дневными ходовыми огнями. Их внедрение дозволит беспрепятственно эксплуатировать автомобиль и понизит нагрузку на аккумулятор и электронную систему тс. Установка и замена лампы ходовых огней может выполняться без помощи других.
Замена лампы ближнего света
Порядок замены ламп ближнего света у разных моделей Рено Логан имеет некоторые отличия, хотя в общих чертах он одинаков. Существует две методики замены ламп головного света Рено Логан — та, что изложена в инструкции пользователя, и общепринятая упрощенная схема. Согласно официальной версии, необходимо подготовить набор ключей и выполнить следующие действия:
- демонтировать бампер, отсоединить защитный чехол блок-фары;
- от фары отключить колодку с проводами питания и тросик коррекции положения;
- снять защитную крышку с люка ламп;
- отжать пружинный фиксатор лампы, вынуть ее из гнезда;
- установка выполняется в обратном порядке.
Рено Логан до 2008 года
Замену ламп выполняют без лишних действий. Единственное, что понадобится — отсоединить аккумулятор, для чего понадобятся рожковые ключи на 8 и 10 (отсоединить клеммы) и накидная головка на 13, которая нужна для отсоединения крепежной планки АКБ. Затем выполняют следующие действия:
- открутить массу, после этого отсоединить плюсовой электрод;
- отвинтить крепежную планку и снять аккумулятор, поместив его на время в сторону;
- снять защитную крышку с люка для ламп на блок-фаре (он находится в центре задней части);
- вынуть розетку лампы и резиновый кольцевой уплотнитель;
- отжать и отодвинуть пружинный фиксатор (запомнить, как это делается, чтобы потом повторить в обратной последовательности при сборке);
- вынуть перегоревший светильник. Надеть хлопчатобумажную перчатку, взять новую лампу и вставить ее в гнездо;
- собрать блок-фару в обратной последовательности.
Рассмотренный порядок действий касается левой фары. Работа с правой проще, так как там нет аккумулятора и ничто не мешает сразу приступить к замене.
Рено Логан с 2012 года
Для замены лампы ближнего света на Рено Логан II необходимо знать, где она находится. В задней части блок-фары имеются два люка. Светильник ближнего света установлен в том, что выступает вперед и расположен с краю. Порядок действий:
- снять резиновую крышку люка, потянув за специальный лепесток;
- в открывшемся люке снять колодку питания;
- с помощью отвертки отогнуть защелки, удерживающие лампу в гнезде;
- вынуть перегоревший светильник и вставить новый;
- собрать блок-фару в обратном порядке.
Некоторые пользователи для улучшения видимости применяют зеркало, с помощью которого производят все необходимые манипуляции. Процедура несложная, даже у неподготовленных людей на замену уходит не более 10 минут.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Выбираем производителя лампы 3 Лампа заднего габарита и сигнала тормоза двухконтактная лампа накаливания с металлическим цоколем P21 5W , мощностью 21 5 ватт. Спрашивайте, я на связи!
Типы подходящих ламп
Выбирая новый осветительный прибор вместо перегоревшей лампы, следует учитывать, что замена лампочки ближнего света Рено Логан предпочтительна на галогеновые образцы класса Н4. Это двухнитевые лампы, которые освещают дорожное полотно как в ближнем, так и в дальнем свете. Производятся в двух вариантах в зависимости от напряжения электросистемы автомобиля — на 12 и 24 V.
Тип Н4 удобен для водителей. Достаточно поставить всего два элемента при замене, чтобы обеспечить головное освещение.
Светодиодные лампы можно устанавливать, соблюдая правила эксплуатации автомобиля. Если производителем предусмотрены галогенки, то отражатели настроены на работу именно с этим типом освещения. Устанавливать светодиоды в подходящее по размеру штатное место запрещается на основании ст. 12.5 КоАП, ч. 3.
ПТФ на Логане — также галогеновая лампа. Этот тип освещения предусмотрен производителем как наиболее подходящий.
Замена ламп световых приборов, виды ламп
Не прикасайтесь к стеклянной части лампы, так как кожный жир значительно сократит срок службы лампы
Если вы случайно прикоснулись к стеклянной поверхности лампы, необходимо осторожно протереть ее тряпкой, смоченной в метиловом спирте, а затем высушить перед установкой
Предупреждение! Дайте лампе полностью остыть, прежде чем приступать к выполнению процедуры снятия, если головные фары только что были включены.
Всегда используйте бумажное полотенце или сухую чистую тряпку при установке новой лампы, чтобы избежать получения травм в случае повреждения лампы, а также чтобы увеличить срок службы лампы.
Лампы применяемые на Renault Logan
| Наименование | Обозначение по ЕЭК | Мощность, Вт | Позиция на фото |
| Блок-фара: | |||
| лампа дальнего/ближнего света | Н4 | 60/55 | 1 |
| лампа переднего указателя поворота | PY21W | 21 | 5 |
| лампа габаритного света | W5W | 5 | 7 |
| Лампа противотуманной фары | Н11 | 55 | 2 |
| Лампа бокового указателя поворота: | WY5W | 5 | 6 |
| с белым рассеивателем с оранжевым рассеивателем | W5W | 5 | 7 |
| Задний фонарь: | |||
| лампа указателя поворота | P21W | 21 | 4 |
| лампа габаритного света и сигнала торможения | P21/5W | 21/5 | 3 |
| лампа противотуманного света | P21W | 21 | 4 |
| лампа света заднего хода | P21W | 21 | 4 |
| Лампа дополнительного сигнала торможения | P21W | 21 | 4 |
| Лампа фонаря освещения номерного знака | W5W | 5 | 7 |
| Лампа фонаря освещения багажника | W5W | 5 | 7 |
| Лампа плафона освещения салона | W5W | 5 | 7 |
| Лампа индивидуального освещения | W5W | 5 | 7 |
| Лампа фонаря освещения вещевого ящика | W5W | 5 | 7 |
| Лампа подсветки прикуривателя | W1.2W | 1,2 | 8 |
| Лампа подсветки блока управления вентиляцией, отоплением и кондиционированием | W1.2W | 1,2 | 8 |
то-же на картинке
Замена ламп блок-фары — дальнего и ближнего света
Снимите крышку А. Отсоедините разъем лампочки 1. Отсоедините пружинный фиксатор 4 и извлеките лампочку.
Тип лампочки: Н4.
Замена лампы габаритного фонаря
Поверните на четверть оборота патрон 2, чтобы извлечь лампочку.
Тип лампочки: W5W.
Замена ламп указателей поворота
Поверните на четверть оборота патрон 3, чтобы извлечь лампочку.
Тип лампочки: лампа грушевидной формы с байонетным цоколем 21W.
Тип лампочки: PY21W.
Чистка фар
Фары оборудованы стеклом из поликарбоната.
Для чистки следует использовать мягкую ткань или вату.
Если загрязнения не очищаются всухую, слегка смочите мягкую ткань (или вату) в мыльном растворе и протрите загрязненные места, затем протрите еще раз мягкой влажной тканью или ватой.
Закончите чистку, осторожно вытирая мягкой сухой тканью. Использование моющих средств, содержащих спирт, запрещено
Использование моющих средств, содержащих спирт, запрещено
Использование моющих средств, содержащих спирт, запрещено.
Замена ламп задних фонарей
Выкрутите винты 1 и извлеките блок задних фонарей.
Снимите пеноматериал 2.
Отсоедините патрон, нажав на фиксатор 3.
4 — Габаритный фонарь и фонарь стоп-сигнала. Лампочка грушевидной формы с баионетным цоколем с двумя нитями накаливания Р 21/5 W. 5 — Указатель поворота. Лампочка оранжевая, грушевидной формы с баионетным цоколем Р 21 W. 6 — Фонарь заднего хода. Лампочка грушевидной формы с баионетным цоколем Р 21W.
Противотуманный фонарь. Лампочка грушевидной формы с баионетным цоколем Р 21W.
Замена лампы дополнительного стоп-сигнала
Доступ к третьему стоп-сигналу 7 осуществляется через багажный отсек.
Поверните патрон 8 на четверть оборота, чтобы извлечь лампочку.
Тип лампочки: Р 21W.
Замена лампы фонаря освещения номерного знака
Освободите патрон 9 с помощью инструмента типа плоской отвертки.
Отсоедините отражатель для доступа к лампочке 10. Тип лампочки: W5W.
Что потребуется для самостоятельного ремонта Renault Logan?
- Медицинские перчатки (одеваются при обращении с новыми лампочками)
- Лампочки габаритного света W5W (4 шт) (как на фото)
- Отвертка с крестовой головкой (для съема задних габаритов)
Обратите внимание, что если вы возьметесь за стекло лампы сальными или грязными пальцами, то освещение выйдет из строя в 5-10 раз быстрее, чем указано в заявленном сроке службы. Поэтому, достаем лампы из упаковок и устанавливаем их строго в медицинских перчатках
Теперь переходим к нашему Рено Логан, замена лампы осуществляется с передней стороны, а затем с задней
Теперь переходим к нашему Рено Логан, замена лампы осуществляется с передней стороны, а затем с задней.
Необходимые инструменты
Замена габаритных ламп на Renault Logan потребует использования следующих инструментов и материалов:
- чистые тканевые или резиновые перчатки;
- 4 штуки галогеновых лампочек с цоколем W5W;
- спирт для протирки колб;
- отвертка с жалом под крест;
- ключи на 8 и 10;
- для демонтажа аккумулятора понадобится головка на 13;
- удлинитель;
- ветошь.
Наличие перчаток позволяет сохранить в чистоте колбы галогеновых приборов. Жирные пятна от рук становятся причинами быстрого образования темных пятен и приводят к выходу лампочки из строя. Свет становится тусклым и неравномерным, быстро теряющим яркость. Срок службы при этом снижается в 5-10 раз от заявленного производителями.
Какие лампочки понадобятся
Для начала выясним, какие лампы используются в Рено Логан в качестве габаритных. В обоих поколениях они одинаковые. В передних фарах в качестве габаритных производитель установил приборы накаливания W5W мощностью 5 Вт:
В задних фонарях за габаритные огни и стоп-сигнал отвечает один прибор (тоже накаливания) с двумя спиралями – P21/5W.
Если есть желание, то вместо обычных приборов накаливания можно установить светодиодные того же типоразмера.
Диодные аналоги W5W и P21/5W
А теперь по инструментам и принадлежностям. Нам не понадобится ничего особенного:
- крестообразная отвертка (только для Рено Логан I);
- хлопчатобумажные перчатки;
- лампочки на замену.
Артикулы и параметры подходящих ламп
Габаритный свет Рено Логан реализован галогеновыми светильниками с цоколем W5W для передних фар и P21/5W — для задних. Такова заводская комплектация, изменять которую по действующим правилам запрещено. Однако, многие пользователи предпочитают ставить более яркие и экономичные светодиодные лампочки. Обычно используются конструкции с 13 кристаллами.
Какие могут присутствовать неисправности?
Не рекомендуется продолжать передвигаться в автомобиле, у которого перестал загораться стоп-сигнальный элемент оптики. Данная поломка может спровоцировать опасную ситуацию на дроге. Работоспособность осветительных устройств требует периодической проверки и в случае выявления неисправностей понадобится безотлагательное их устранение.
В числе наиболее часто встречающихся поломок можно выделить следующие.
- Перестал подавать признаки свечения один из фонарей торможения.
- Оба элемента не загораются во время активации педали тормоза.
- Не функционирует дополнительная лампа стоп-сигнала.
Ввиду принадлежности указанных элементов к бортовой автомобильной сети, первым действием будет проверка ее состояния. Проверяем целостность предохранителя с маркировкой F3, которому вменена функция обеспечивать электропитанием лампы торможения. Данная плавкая вставка располагается в блоке, находящемся в салоне в левой части передней панели Рено Логан.
Мощность, выдерживаемая предохранительным элементом, заявлена на уровне 10 Ампер. В виде косвенного подтверждения выхода вставки из строя служит отсутствие работоспособности обоих фонарей. Проверка проста – достаточно заменить подозреваемый предохранитель на заведомо исправный элемент. Также в альтернативном варианте можно воспользоваться мульти-тестером для контроля целостности цепи.
Если указанные действия не ознаменовались результатом, тогда продолжением поиска неисправности будет исследование подводящей кабельной сети на предмет обрыва. В числе приоритетных мест для повышенного внимания состоят участки изгибов проводки.
Продолжаем поиск. Рассматриваем выключатель в цепи ламп стоп-сигналов. Данный узел расположился в педальном модуле и закреплен посредством кронштейна. Для обеспечения удобного контроля этот элемент рекомендуется демонтировать. Осуществить это можно по следующему алгоритму:
- отключаем клемму от АКБ, поскольку схема этого участка борт-сети находится под непрерывной подачей напряжения;
- отсоединяем подводящий проводной разъем;
- для извлечения элемента из посадочного гнезда поворачиваем его на 90-градусный угол и, применив незначительное ручное усилие, тянем на себя. Через пару секунд конструкция будет в ваших руках.
Для проверки датчика замеряем с помощью тестера его сопротивление. Можно подключить новый аналог. Для измерения подключаем выводы тестирующего прибора к контактам датчика и одновременно осуществляем несколько периодических нажатий на его шток. Если прибором регистрируется неисправность, тогда обязательно требуется замена лампы дополнительного стоп сигнала.
Когда датчик оказывается исправным и в этом факте убедился проверяющий, то дальнейшей мерой будет проверка подачи электропитания к данному элементу через примыкающий участок борт-сети Рено Логан. Для реализации данного действия возвращаем клемму на вывод АКБ и замеряем посредством тестера присутствие напряжения на выводах датчика.
Тест драйв Рено Каптур видео
Двигатель Рено Сандеро
Замена габаритных лампочек
Для замены штатных габаритных цокольных ламп, нужно в блок- фаре с внутренней стороны снять плафон с габаритной лампочкой. Для этого нужно повернуть плафон (приложив некоторое усилие) по часовой стрелке (при замене в левой фаре, если смотреть по ходу автомобиля) и вытянуть его на себя. Вынув плафон, старая цокольная лампочка габаритов вынимается и на ее место устанавливается светодиодная. Посадочные места обеих лампочек аналогичны и новый фонарь встает, без каких либо проблем.
Поменяв лампочки, затем вставляем патрон с лампой на штатное место и доворачиваем его уже против часовой стрелки для его надежной фиксации в блоке. Новая светодиодная лампочка даже поменяла внешний вид головной оптики, где вместо привычной стеклянной цокольной колбы теперь «выглядывает» керамика.
При замене габаритных огней автомобиля есть небольшая особенность. Выполняя замену на левой фаре, что мы только что проделали, патрон при снятии нужно повернуть по часовой стрелке, а при замене на правой фаре патрон снимается поворотом против часовой стрелки.
Значит, соответственно, устанавливая патрон с габаритной лампой в правой фаре нужно повернуть его по часовой стрелке. Сама замена габаритной лампы аналогична, как и на левой фаре, просто снимаем штатную лампу и устанавливаем новую светодиодную лампочку габаритов.
Затем ставим патрон с лампой на место и поворачиваем ее вправо по часовой стрелке до надежной фиксации в блоке оптики.
В правой блок фаре посадочного места под патрон не видно и приходится снимать и устанавливать его с помощью «третьего зрения» — на ощупь пальцами.
После установки первых показанных в ролике «круглых» фонарей, при проверке оказалось, что они не хотят гореть и пришлось искать новые надежные лампочки. Это, как ни странно, удалось с большим трудом, потому как некоторые не подходят, другие не горят. В итоге решил проблему, в результате длительных поисков приобрел светодиодные лампы нашей отечественной фирмы «МАЯК» — с такой маркировкой «СВЕТОДИОДЫ – БЕЛЫЕ» 12 Т10-55\45MD\2BL.
Отличительной особенностью светодиодных лампочек «МАЯК» является их большая прочность (может выдерживать вибрацию и удары), высокая яркость на фоне долгого срока службы. При этом, приятная фишка друзья водители, -светодиодные лампы автомобиля экономят топливо.
Установив габаритные фонари «МАЯК» проверил их работоспособность. Все работает отлично. Кстати проверяя лампочки, попробовал стекло головной фары рукой, оно оказалось горячим, это его нагревают основные галогенные лампы. Думаю для того, чтобы зимой стекла автомобильных фар оптики не замерзали.
При внешнем осмотре в сумерках свет диодных лампочек яркий и при этом они еще и будут экономить ток. К тому же светодиодные лампы автомобиля экологически безвредны для человека. По ощущениям, автомобильные светодиодные лампы светят даже ярче, чем штатные цокольные.
На этом все друзья пишите и оставляйте свои комментарий. Надеюсь, мое видео будет полезно авто владельцам Рено Логан при подборе и замене штатных цокольных лампочек габаритов автомобильными светодиодными лампами.
Замена задней габаритной лампочки
- Отсоединяем минусовую клемму аккумулятора;
- В багажнике отделяем и убираем обивку (см. фото ниже);
- Отключаем проводку задних фонарей;
- Крестообразной отвёрткой откручиваем саморезы крепления фары (на Логане 2-й фазы гайки из пластика);
- Выдвигаем на себя задний фонарь и снимаем с защёлок панель лампочек;
- Неисправную лампочку с проворотом вынимаем из посадочного места и вставляем с нажатием новую, повернув её до упора;
- Ставим панель обратно, возвращаем на место фонарь и обшивку багажника.
Работы по замене слева и справа идентичны, сторона не имеет значения. На всех годах выпуска конструкция задних фонарей на Renault Logan практически не изменилась.
