Замена поперечных рычагов задней подвески ford focus 3

Ремонт ходовой Форд Фокус

Ходовая часть Форд Фокус 2,3 — долговечная и надежная система, ресурс работы его деталей превышает 80-100 тыс. км пробега. Обилие элементов в передней и задней подвесках, необходимость частичного или полного демонтажа узлов для устранения неисправностей, обязательное наличие специального оборудования делают ремонт ходовой сложный делом, которое лучше доверить специалистам.

Подвеска автомобиля обладает отличными амортизационными свойствами

Шаровые опоры, подшипники, пружины, многочисленные рычаги и сайлентблоки, образующие подвеску, рассчитаны на стабильную работу в течение 4-6 лет, однако неровные дороги и перегруженность машины ведут к преждевременному износу резиновых и деформации металлических элементов этого важного узла. Если ваша машина плохо проходит ямы, потеряла былую маневренность, а в районе подвески слышатся стуки, то не стоит дожидаться аварии, а лучше обратиться в автотехцентр, где опытные механики выяснят причину неисправности и устранят ее

Установка полиуретана в заднюю подвеску Ford Focus 3

Есть очень слабые места в задней подвеске Форда Фокус 3, а именно — «бабочки» (сайлентблок продольного рычага задний). При осмотре подвески, а именно этих «бабочек», видно, как они слишком свободно живут, а при несильном нажатии на них монтажкой, — свободно уходят в сторону. Опыт использования полиуретана, ранее был положительный на других автомобилях. Полиуретан: артикул 26-26-014 Сайлентблок продольного рычага задней подвески (сборный).

Вот он, виновник данного поста

Ориджинал

Заменитель.

на схеме

Вот такая интересная конструкция.

Номер

Добрался я все же до «бабочек» и установки в них Полиуретана На ветке многие советовали, как поменять их при помощи самодельного приспособления. Поглядев на все это решил, что все это «колхоз», и если делать, то правильно. И еще одна причина — очень толстая внешняя обойма. Далее все уведите. Для того, чтобы поменять «бабочки» нужно скидывать продольный рычаг вместе с ступице, задача веселая Если у вас нет опыта, нет подъемника и спец инструмента вместе с 40 т прессом, не чего там делать с этими «бабочками Полиуретан» Скидываем продольный рычаг, для этого нужно открутить 2 болта «бабочки», 3 болта продольных рычагов и тяг, 1 болт амортизатора, открутить суппорт, отсоединить трос ручника от продольного рычага, не забываем отстегнуть разъем датчика АБС! Далее все идет к прессу, подбор проставок, выдавливаем «бабочку», запрессовка новой «бабочки» и собираем все обратно, с моими знаниями и инструментом, делал все 4 часа обе стороны. Ниже фото P.S. Спросите как теперь рулится авто? Это просто бомба машина стала лучше чем новой в 2 раза! в поворотах на зимней резине просто машина поворачивает и все, задняя часть авто это теперь что то новое. Далее едим на сход развал, делаем и наслаждаемся еще более лучшем результатом. Тестим, позже отчет)

https://www.drive2.ru/l/7760242/, https://www.drive2.ru/l/8215973/

следующая статья:

Схема задней подвески авто Форд Фокус 2

Задняя подвеска Форд Focus-2 – независимого типа, с поперечиной посередине, с четырьмя рычагами у каждого заднего колеса (всего рычагов – 8). Ходовая часть состоит из следующих элементов:

• поперечины;
• рычагов – заднего нижнего, верхнего, переднего нижнего, продольного;
• пружин;
• амортизаторов;
• буферов сжатия.

Все элементы, кроме поперечной балки, парные, также на задней оси устанавливается стабилизатор поперечной устойчивости со стойками и втулками.

Автомобиль Ford Focus-2 выпускался в двух модификациях кузова – в дорестайлиноговой версии (2005-2008 г. в.) и в рестайлинговом варианте (2008-2011 г. в.). После модернизации в машине произошли некоторые изменения, но задней подвески рестайлинг не коснулся – она осталась прежней.

Как определить неисправность передней верхней опоры Форд Фокус 3 и где расположен подшипник

При неисправной верхней опоре могут возникать стуки, скрип, треск со стороны колёс под капотом. Это возникает как при амортизации, так и при вращении руля. Чтобы определить поломку опорного подшипника, сделайте несколько операций:

1. Поставьте автомобиль на ровную поверхность, откройте капот.
2. Начните раскачивать передок машины сверху вниз.
3. Одновременно рукой упритесь в чашку «опорника».
4. Послушайте, как ведёт себя опора: если есть стук или скрип, потребуется её снятие и проверка.
5. Так же попросите кого-нибудь покрутить руль и послушайте, как работает опора.
6. Ниже представлены полезные видео касательно диагностики. Более подробно со способави проверки вы можете ознакомистя в специальной статье на нашем сайте «Как проверить опорные подшипники».

Диагностика амортизаторов и «опорников»:

Скрип и стук при вращении руля:

Стук опорного подшипника на Ford Focus 3:

vazoved Я езжу на LADA VESTA CROSS г. Москва

Тогда просто не кому будет платить штрафы! Это Корейский автопланшет видеорегистратор 7 в 1 на Андройде..

Я Забыл про штрафы и Яндекс-Навигатор. Тут и FULL HD съемка, антирадар и GPS с 32 спутниками. Брал по демократичной цене всего за несколько тысяч тут >>>> ПОДРОБНЕЕ…

Устройство передней стойки Ford Focus 3

Для правильного демонтажа и установки нового опорного подшипника необходимо знать устройство узла, а так же расположение детали, которая подлежит замене. Далее представлена схема компоновки узла с перечислением деталей (номеров).

Как видно на схеме, поменять необходимо подшипник (1508111), так же дополнительно, если это требуется, меняется пыльник, демпфер, крепления. В продаже имеются ремонтные комплекты, в состав которых включены все перечисленные запчасти.

Замена сайлентблоков рычагов передней подвески

1. Поддомкратить автомобиль с необходимой стороны.
2. Снять защиту картера двигателя.
3. Демонтировать шаровую. Для этого необходим ключ на 21. Именно ключ, головка не влезет. Наиболее безопасный способ извлечения шаровой: поджать колесо снизу и выбить шаровую опору по болтам, предварительно постучав молотком по суппорту. Стучать по болтам шаровой опоры нужно предельно аккуратно.
4. Открутить гайки крепления сайлентблоков и демонтировать рычаг передней подвески. Понадобится ключ на 18.
5. Оценить состояние сайлентблоков. При наличии расслоений, потертостей, царапин или надрывов – заменить. Обязательно запомнить, под каким углом стоял старый сайлентблок и также запомнить, насколько глубоко он был вбит.
6. Демонтировать сайлентблоки. Либо стягивая его съёмником, либо пилить.
7. Перед монтированием нового сайлентблока необходимо очистить вал от ржавчины и максимально снять краску. Также понадобится WD-40 для придания скольжения сайлентблоку. Проблем с монтированием возникнуть не должно, если придерживаться данных инструкций. Можно также смазать сайлентблок мыльной водой.
8. Установить новый сайлентблок. Аккуратно вбивая по внутренней обойме. Не стоит забивать сильно глубоко, в противном случае, могут возникнуть проблему с его повторным демонтированием.
9. Все детали установить в порядке, обратном снятию.
10. Рекомендуется сделать диагностику «развал-схождение» на автомобиле.

Проверка технического состояния передней подвески Ford Focus 3

Все проверки и работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными передними колесами). При каждом техническом обслуживании и ремонте надо обязательно проверять состояние защитных чехлов шаровых опор подвески, на чехлах не должно быть механических повреждений. Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, штанги стабилизатора и ее стоек, деталей передка кузова в местах крепления узлов и деталей подвески. Проверьте состояние резинометаллических шарниров, резиновых подушек, шаровых шарниров подвески, а также состояние (осадку) верхних опор телескопических стоек подвески. Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины, а также при подрезании их торцовых поверхностей. На резиновых деталях подвески не допускаются: — признаки старения резины; — механические повреждения. На резинометаллических шарнирах не допускаются: — признаки старения, трещины, одностороннее выпучивание резинового массива; — отрыв резинового массива от арматуры. Неисправные детали замените

ПРЕДУПРЕЖДЕНИЕ Особое внимание обратите на механические повреждения (деформации, трещины и др.) элементов подвески, особенно рычагов

1. Проверьте состояние защитных чехлов шаровых опор. Если чехлы повреждены, замените шаровые опоры в сборе.

2. Покачивая колесо в вертикальной плоскости, проверьте шаровые опоры на наличие люфтов. Если есть люфты шаровых пальцев, замените опоры. ПОЛЕЗНЫЙ СОВЕТ При покачивании вывешенного переднего колеса трудно различить люфты в подшипниках ступиц и в шаровых опорах. Попросите помощника нажать на педаль тормоза: если и в этом случае ощутите люфт, то неисправны шаровые опоры.

3. Проверьте шаровые опоры на наличие люфтов. Для этого вставьте монтажную лопатку между поворотным кулаком и рычагом подвески и, опираясь на поворотный кулак, попытайтесь покачать рычаг. Если есть люфт пальца шаровой опоры, замените ее.

4. Проверьте на отсутствие люфта передние.

5. . и задние сайлентблоки в местах крепления рычагов к поперечине подвески. Упираясь монтажной лопаткой в поперечину, попытайтесь покачать рычаг Если есть люфты в сайлентблоках, замените рычаг в сборе.

6. Проверьте состояние стоек и резиновых подушек стабилизатора поперечной устойчивости, покачивая штангу стабилизатора вверх-вниз. 7. Проверьте состояние подушек крепления штанги стабилизатора к поперечине.

8. Проверьте состояние защитного кожуха амортизаторной стойки.

9. Поднимите защитный чехол и проверьте амортизатор на герметичность. Потеки жидкости не допускаются.

Источник статьи: http://carpedia.club/Proverka-tekhnicheskogo-sostoianiia-perednei-podveski-Ford-Focus-3

Готовим инструмент и принадлежности для замены

Перед тем как менять сайлентблоки задних рычагов на Фокусе, нужно позаботиться о том, чтобы весь необходимый инструмент и приспособления были под руками. В первую очередь будут необходимы либо съёмники с захватами для выпрессовки сайлентблоков, либо пресс. Выбить втулки кувалдой, даже имея проставки нужного диаметра, получается далеко не всегда. Но проставки всё-таки необходимы. Вот их чертежи и размеры. Это проставка для выпрессовывания сайлентблоков подпружиненного заднего рычага:

Опрессовка.

А это размеры проставки для удаления сайлентблоков прямого поперечного рычага:

Размеры проставки.

Кроме этого, нам пригодится стандартный инструмент, набор головок, аэрозольная проникающая смазка и стяжка для демонтажа пружины, а также штатный домкрат и регулируемая подставка (гидравлический домкрат).

7.1.11. Снятие и установка поперечины передней подвески

Примечание Работу удобнее выполнять на подъемнике.

Вам потребуются: ключи (или торцовые головки) «на 10», «на 13», «на 21», TORX Т25, отвертка с плоским лезвием, емкость для сбора рабочей жидкости гидроусилителя рулевого управления, съемник для выпрессовки сайлентблоков.
1. Установите рулевое колесо в положение, соответствующее прямолинейному движению автомобиля.

2. В салоне автомобиля под панелью приборов ослабьте гайку клеммового соединения рулевого вала с валом рулевого механизма и разъедините валы.
3. Установите противооткатные упоры под задние колеса, вывесите переднюю часть автомобиля и снимите передние колеса.

4. Выпрессуйте из рычагов поворотных кулаков пальцы шарниров наружных наконечников рулевых тяг (см. «Замена наружного наконечника рулевой тяги»).

5. Выпрессуйте из поворотного кулака палец шаровой опоры (см. «Замена шаровой опоры»).

6. Подденьте отверткой…	7. …и снимите с кронштейна поперечины передней подвески левую подушку подвески системы выпуска отработавших газов.

8. Аналогично снимите с кронштейна поперечины передней подвески правую подушку подвески системы выпуска отработавших газов.	9. Отверните гайку крепления пальца стойки стабилизатора, удерживая палец от проворачивания…

10. …и отсоедините от штанги стабилизатора палец шарнира стойки стабилизатора.	11. Установите под поперечину передней подвески опору (например, гидравлическую стойку или домкрат).

12. Выверните два болта крепления кронштейна поперечины к кузову…	13. …один болт крепления кронштейна к поперечине…

14. …извлеките болт и снимите кронштейн поперечины.
15. Аналогично снимите второй кронштейн поперечины.

16. Выверните верхние болты крепления поперечины передней подвески к кузову…	17. …и извлеките их.

18. Выверните винт крепления держателя трубок…	19. …и отведите держатель с трубками от рулевого механизма.

20. Выверните болт крепления фиксатора трубок…	21. …отведите фиксатор…

22. …отсоедините трубки от рулевого механизма и слейте из них рабочую жидкость гидроусилителя или заглушите пробками.

Примечание Соединение трубок с рулевым механизмом уплотнено резиновыми кольцами. Заменяйте кольца новыми при каждом разъединении соединения.

23. Снимите поперечину передней подвески в сборе с нижними рычагами, рулевым механизмом и штангой стабилизатора, опустив ее вниз. При необходимости снимите штангу стабилизатора (см. «Замена деталей стабилизатора поперечной устойчивости передней подвески»), рулевой механизм (см. «Замена рулевого механизма») и рычаг (см. «Замена рычага передней подвески»).

24. При необходимости замены установите съемник и выпрессуйте сайлентблок поперечины передней подвески, запомнив положение, в котором он был установлен.	25. Запрессуйте новый сайлентблок.

26. Установите детали в порядке, обратном снятию. Болты затягивайте моментом, указанным в приложении 1.
27. Прокачайте систему гидроусилителя рулевого управления (см. «Прокачка системы гидроусилителя рулевого управления»).
28. Проверьте и при необходимости отрегулируйте углы установки колес в мастерской, располагающей специальным оборудованием.

Замена задних рычагов Форд Фокус 2 подробная инструкция с фото

Замена задних рычагов Форд Фокус 2 требуется в зависимости от пробега и убогости дорог, по которым вы перемещаетесь. Конечно, если сами рычаги не деформированы, то можно ограничится заменой задних сайлентблоков Ford Focus. Задняя подвеска имеет сложную многорычажную и полностью независимую подвеску. Такая схема позволяет добиться отличной управляемости и комфорта в движении, но замена рычагов в сборе (как предписывает производитель) может влететь в копеечку.
Штампованные продольные рычаги Форд Фокус связаны с подрамником тремя поперечными рычагами через сайлент-блоки. Далее фотография всей конструкции с указанием конкретных элементов для наглядности.

Элементы задней подвески Форд Фокус 2

• 1 — сайлент-блок продольного рычага
• 2 — продольный рычаг
• 3 — нижний передний рычаг
• 4 — верхний рычаг
• 5 — амортизатор
• 6 — пружина
• 7 — подрамник
• 8 — регулировочный болт (болт крепления заднего нижнего рычага к подрамнику)
• 9 — стабилизатор поперечной устойчивости
• 10 — нижний задний рычаг
• 11 — тормозной щит

Все задние рычаги Ford Focus 2 сделаны из штампованной стали с запрессованными в них сайлентблоками. Всего рычагов 4 штуки, это продольный, верхний, нижний передний и нижний задний рычаги. Далее подробно расскажем как каждый рычаг снять в отдельности.

Какие амортизаторы выбрать на Форд Фокус 3

На перед устанавливают оригинальные амортизаторы (гидравлические):

• Левый ST – 1779704;
• Правый ST – 1779703;
• Левый Std – 1709759;
• Правый Std – 1709762.

Задний амортизатор ST – арт. 1779709

Кузов седан, хэтчбек:

• стандартная подвеска – арт. 1751388;
• улучшенная подвеска – арт. 1751389.

Универсал:

• стандартная подвеска – арт. 1810120;
• улучшенная подвеска – арт. 1810121.

О поведении подвески Форд Фокус 3 в стандартной комплектации можно не рассказывать, она уже давно испробована и про нее автомобилистам многое известно. Стоит лишь дополнить, что это сбалансированная система, рассчитанная на смешанный режим вождения. Когда нет возможности приобрести оригинал, можно поставить качественный аналог:

Для передней подвески Форд Фокус

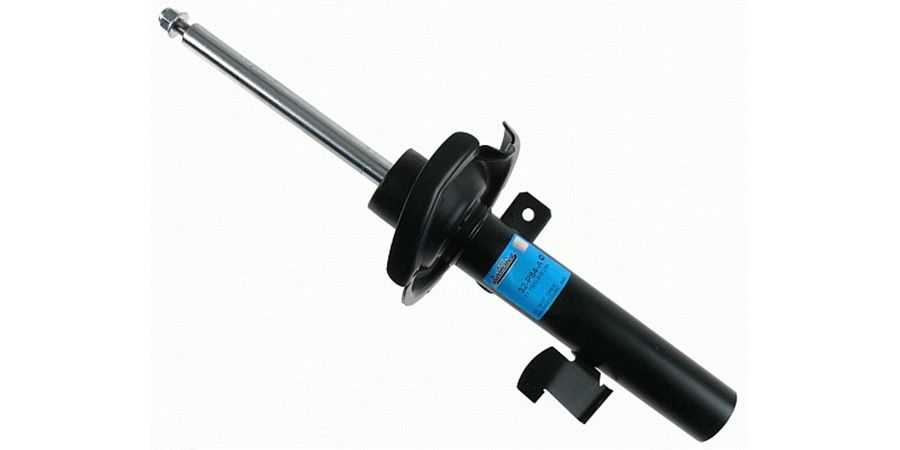

Амортизатор SACHS (правый – арт. 315470, левый – арт. 315469) – соотношение цена-качество. По мнению экспертов, они несколько жестче оригинальных, это дает более четкое управление авто при минимальной потере комфорта.

Амортизатор передний MONROE (арт.E7104) является бюджетным вариантом, он почти в два раза дешевле оригинала и обладает жесткостью, что не особо комфортно для отечественных дорог.

Аналог задних амортизаторов

Кузов седан и хэтчбек:

• SACHS 315515;
• MONROE 23988.

Задние амортизаторы бренда SACHS и MONROE имеют как положительные, так и отрицательные стороны. К плюсам относится оптимальная жесткость, к минусам – относительно невысокое качество.

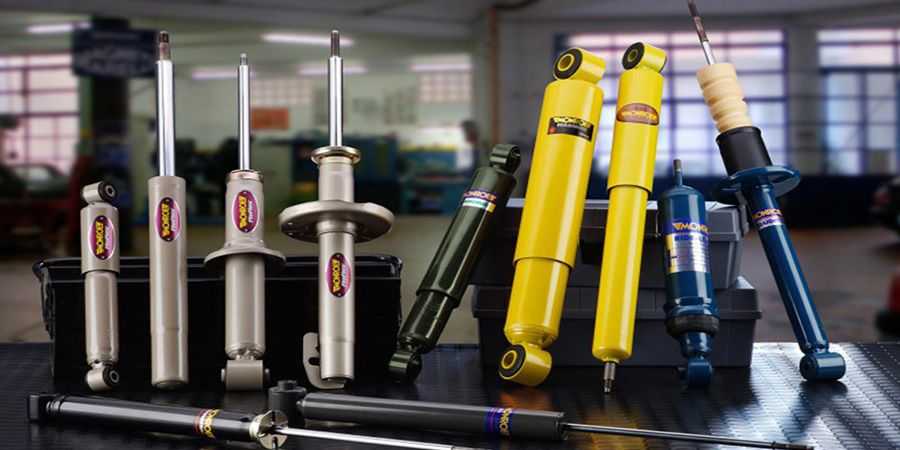

KAYABA (арт.349194) – популярная модель задних амортизаторов среди представленных на рынке аналогов. Нередко автолюбители выбирают именно их за высокое качество и приемлемую цену. Производитель данных изделий предусмотрел баланс между управлением и комфортом езды.

Универсал:

Амортизаторы MONROE 43128 – это, прежде всего, отличная управляемость, которая с легкостью гасит все вибрации и доступная цена. В сравнении с оригинальными изделиями возможны незначительные минусы по качеству и сроку эксплуатации.

Замена сайлентблоков рычагов задней подвески

Процедуру замены сайлентблоков на задней подвеске необходимо делать на смотровой яме или подъёмном боксе. Для замены каждого из сайлентблоков необходимо демонтировать сам рычаг. На замену уходит по 30-40 минут на один сайлентблок.

Сайлентблоки верхнего рычага задней подвески

1. Между задним нижним рычагом подвески и верхней тарелкой пружины установить проставку с параметрами высоты в 113 мм и ширины в 20 мм. После зажать рычаг для того, чтоб дать подвеске давление (поджимать необходимо домкратом)
2. Извлечь болты-крепления верхнего рычага задней подвески к кронштейну продольного рычага.
3. Выкрутить болты-крепления верхнего рычага к кронштейну поперечины задней подвески.
4. Извлечь верхний рычаг задней подвески с ходовой части автомобиля.
5. Теперь есть возможность осмотреть сайлентблоки. При наличии разрывов, выпучивания, отслоения, царапин и сколов – необходимо срочно заменить сайлентблоки.
6. Рекомендуется осмотреть весь верхний рычаг на наличие дефектных деталей. При обнаружении – заменить.
7. Монтаж рычага производится в порядке, обратном снятию.

Сайлентблоки переднего нижнего рычага задней подвески

1. Между задним нижним рычагом подвески и верхней тарелкой пружины установить проставку с параметрами высоты в 113 мм и ширины в 20 мм. После зажать рычаг для того, чтоб дать подвеске давление (поджимать необходимо домкратом)
2. Извлечь болты-крепления переднего нижнего рычага задней подвески к кронштейну продольного рычага.
3. Выкрутить болты-крепления переднего рычага к кронштейну поперечины задней подвески.
4. Демонтировать передний нижний рычаг задней подвески с ходовой части автомобиля.
5. Теперь есть возможность осмотреть сайлентблоки. При наличии разрывов, одностороннего выпучивания, отслоения, царапин и сколов – необходимо срочно заменить сайлентблоки.
6. Рекомендуется осмотреть весь передний нижний рычаг на наличие дефектных деталей. При обнаружении – заменить.
7. Монтаж рычага производится в порядке, обратном снятию.

Сайлентблоки заднего нижнего рычага задней подвески

1. Открутить крепежную гайку пальца шарового шарнира. Необходимо при этом зафиксировать от проворачивания палец шарнира.
2. Демонтировать крепежную гайку стойки-стабилизатора к поперечной балке, зафиксировав стойку.
3. Выкрутить два болта крепления крепежных скоб стабилизатора поперечной устойчивости.
4. Извлечь штангу заднего стабилизатора в комплекте с крепежными скобками, стойками и подушками.
5. Установить проставку с высотой 113 мм шириной в 20 мм, между задним нижним рычагом и верхней тарелкой пружины. Зажать подставку, поддомкратив продольный рычаг.
6. Положение регулировочной шайбы необходимо отметить любым способом.
7. Демонтировать гайку регулировочного болта и после демонтировать регулировочную шайбу.
8. Извлечь болт крепления заднего рычага задней подвески к продольному рычагу. После необходимо демонтировать регулировочные болты из расположенных в рычаге и поперечине задней подвески отверстий.
9. Демонтировать задний нижний рычаг задней подвески с ходовой части автомобиля.
10. Теперь есть возможность осмотреть сайлентблоки. При наличии разрывов, одностороннего выпучивания, отслоения, царапин и сколов – необходимо срочно заменить сайлентблоки.
11. Рекомендуется осмотреть весь задний нижний рычаг на наличие дефектных деталей. При обнаружении – заменить.
12. Монтаж рычага производится в порядке, обратном снятию.

Передняя подвеска Форд Фокус 3

Передняя подвеска Форд Фокус 3Передняя подвеска независимая, рычажно-пружинная, типа Макферсон, с телескопическими амортизаторными витыми цилиндрическими пружинами, нижними рычагами и стабилизатором поперечной устойчивости.Основным элементом передней подвески является телескопическая амортизаторная стойка 8, совмещающая функции телескопического элемента направляющегоПередняя подвеска: 1 — пружина; 2 — защитный чехол стойки; 3 — стойка стабилизатора поперечной устойчивости; 4 — штанга стабилизатора поперечной устойчивости; 5 — поперечина передней подвески; б — верхняя опора амортизаторной стойки; 7 — нижняя тарелка пружины; 8 — амортизаторная стойка; 9 — поворотный кулак; 10 — ступица колеса; 11 — нижний рычагвертикальных колебаний колеса относительно кузова. На амортизаторной стойке собраны витая цилиндрическая пружина 1, верхняя опора 6 в сборе с подшипником и буфером сжатия, через которую передается нагрузка на кузов автомобиля.Амортизаторная стойка соединена с поворотным кулаком 9 подвески шаровой опорой. Нижние рычаги прикреплены к поперечине 5 передней подвески с помощью сайлентблоков. Поперечина, в свою очередь, прикреплена к лонжеронам кузова.Стабилизатор поперечной устойчивости соединен с поперечиной 5 передней подвески двумя скобами, а с амортизаторными стойками 8 — стойками 3 стабилизатора.Ступицы 10 передних колес установлены на двухрядных радиально-упорных шариковых подшипниках.

Проверка деталей подвески

Все проверки и работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными передними колесами).При каждом техническом обслуживании и ремонте надо обязательно проверять состояние защитных чехлов шаровых опор подвески, на чехлах не должно быть механических повреждений.Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, штанги стабилизатора и ее стоек, деталей передка кузова в местах крепления узлов и деталей подвески.Проверьте состояние резинометаллических шарниров, резиновых подушек, шаровых шарниров подвески, а также состояние (осадку) верхних опор телескопических стоек подвески.Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины, а также при подрезании их торцовых поверхностей.На резиновых деталях подвески не допускаются:-    признаки старения резины;-    механические повреждения.На резинометаллических шарнирах не допускаются:-    признаки старения, трещины, одностороннее выпучивание резинового массива;-    отрыв резинового массива от арматуры.Неисправные детали замените.Особое внимание обратите на механические повреждения (деформации, трещины и др.) элементов подвески, особенно рычагов.

Передняя подвеска Ford Focus

11.1. Углы установки колес

11.1.2. Угол развала колеса

11.1.3. Поперечный наклон оси поворота колеса

11.1.4. Продольный наклон оси поворота колеса

11.2. Детали и узлы передней подвески

11.3. Замена поворотного кулака

11.4. Замена поперечного рычага

11.5. Амортизаторная стойка

11.6. Разборка и сборка амортизаторной стойки

11.7. Углы установки передних колес

Углы установки колес

Предельно допустимые значения

Продольный наклон оси поворота колеса (без нагрузки):

от 4° 05′ до 1° 53′

от 3° 53′ до 1° 50′

Угол развала колеса (без нагрузки):

от 0° 46′ до -1° 51′

от 0° 40′ до -1° 53′

Схождение (без нагрузки), мм:

Применяются пружины только с цветовой маркировкой для соответствующей оси

За комфортность движения в автомобиле Focus, как и в любом другом отвечает подвеска. Подвеска автомобиля служит для смягчения ударов и толчков, воспринимаемых колесами от неровностей дороги, гашения колебаний кузова и снижения динамических нагрузок.

Основными элементами подвески являются упругий элемент, гасящий элемент и направляющее устройство, обеспечивающее вертикальное перемещение колеса и его постоянный контакт с дорогой, а также передачу толкающих и тормозных усилий от колес к кузову. В качестве упругого элемента в автомобиле Focus применяются пружины, поглощающие удары и сглаживающие неровности дороги. Для гашения колебаний кузова на автомобиле устанавливаются амортизаторы, от характеристик которых в значительной степени зависит плавность хода. Поведение автомобиля на дороге и его безопасность во многом определяются кинематическими данными колеса по отношению к рулевому управлению и передаче сил между шиной и дорожным покрытием. Для сохранения автомобилем прямолинейного движения и возврата к нему после поворота, а также снижения износа шин передние колеса устанавливают под определенными углами.

Видео про «Передняя подвеска» для Ford Focus

Источник статьи: http://carmanuals.ru/ford/ford-focus/perednyaya-podveska/perednyaya-podveska

Заключение

Хороших результатов при замене стоек Форд Фокус можно достичь только при использовании качественных запчастей. Выше были указаны основные типы амортизаторов, поэтому чтобы не ошибиться рекомендуется подбирать запчасти только по артикулу. Если приобретаются аналоги, то часто они могут быть качественнее оригинальных изделий, но только при условии, что изделие не является подделкой.

2. Выверните винты бокового крепления решетки короба воздухопритока (второй винт расположен симметрично с правой стороны).

3. Подденьте отверткой пистон крепления решетки короба воздухопритока.

4. . и извлеките пистон. Аналогично извлеките остальные пистоны крепления решетки короба воздухопритока.

Так расположены пистоны крепления решетки короба воздухопритока.

5. Снимите решетку короба воздухопритока.

6. Выверните по одному болту (второй болт расположен симметрично с правой стороны) крепления средней части водоот- водящего щитка к щитку передка.

9. Выверните болт крепления держателя тормозного шланга к кронштейну на амортизаторной стойке.

10. . и отведите шланг.

11. Удерживая от проворачивания, отверните гайку крепления пальца шарнира стойки стабилизатора к кронштейну амортизаторной стойки.

12. . и отсоедините палец от кронштейна.

13. Снимите с кронштейна амортизаторной стойки держатель жгута проводов датчика частоты вращения колеса.

14. Выверните болт клеммового соединения поворотного кулака и амортизаторной стойки.

15. С помощью зубила и молотка разожмите клеммовое соединение.

16. Выверните три болта крепления верхней опоры амортизаторной стойки.

17. Разъедините стойку и поворотный кулак.Не допускайте чрезмерного натяжения тормозного шланга, чтобы не повредить его. 18. Снимите амортизаторную стойку. 19. Установите детали в порядке, обратном снятию.

Многие автомобилисты считают, что роль амортизаторов – это обеспечение комфортной езды. Конечно, отчасти это так. Амортизаторы значительно гасят колебания пружин и разных частей подвески, устраняя раскачивание машины, обеспечивая тем самым комфорт во время движения. Однако с другой стороны, амортизатор в автомобиле – это один из основных компонентов, обеспечивающий безопасность движения. Без амортизаторов управление транспортным средством непредсказуемо, а при их неисправности высока вероятность и вовсе потерять контроль над управлением.
