Фары на polo sedan (фольксваген поло седан): виды, цена, установка

Противотуманные фары Поло седан, Установка ПТФ Поло седан

Противотуманные фары Hella

1N0 271 289-031 (л.), 1N0 271 289-041 (п.) (Без линз, в комплекте с лампочками HB4) 1N0 270 596-051 (л.), 1N0 270 596-061 (п.) (С линзами, в комплекте с лампочками H11)

Противотуманные фары DEPO

441-2025L-E (л.), 441-2025R-E (п.) (С линзами, БЕЗ лампочек H11) 441-2039L-E (л.), 441-2039R-E (п.) (Без линз, БЕЗ лампочек HB4)

OSRAM лампа\ (H11) 55W 12V PGJ19-2 галогенная стандарт NARVA лампа\ (H11) 55W 12V PGJ19-2 галогенная Long Life VALEO лампа\ (H11) 12V 55W PGJ19-2 галогенная увеличенный срок службы Life x2

Накладки на бампер Поло седан с хромированными вставками

6RU.853.665B правая, 6RU.853.666B левая

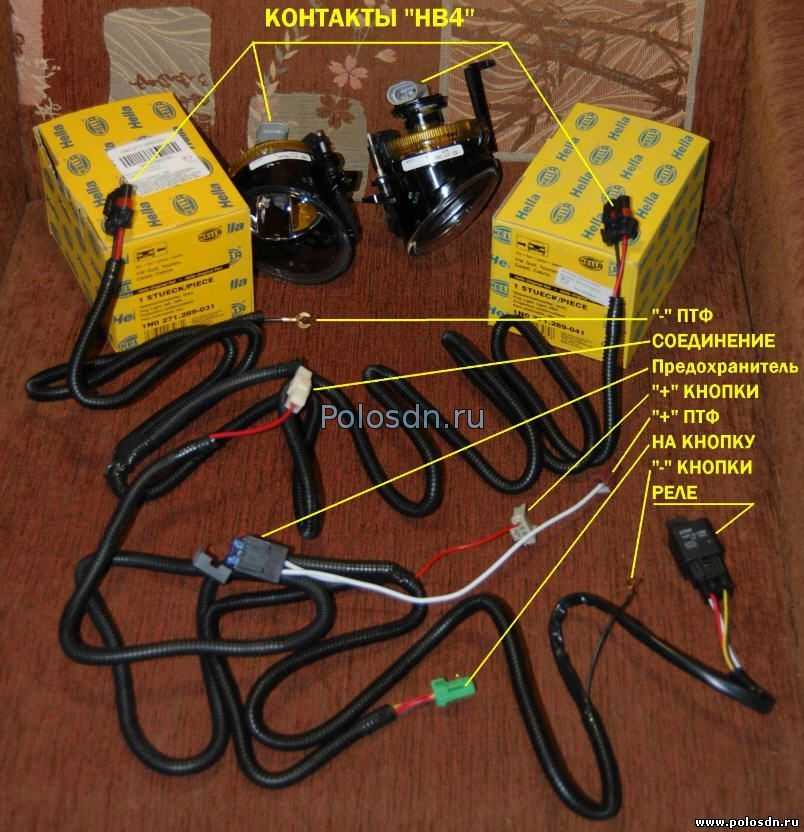

Монтажный комплект проводов

включающий в себя: разъемы к ПТФ (либо HB4, либо H11 в зависимости от цоколя лампочки), предохранитель, реле, клема к кнопке, клема к «+», клема к «-«.

Саморез 4,2х16(19) с пресшайбой (для крепления ПТФ), хомуты-стяжки пластиковые (для закрепления проводов)

Варианты подключения противотуманных фар Поло седан

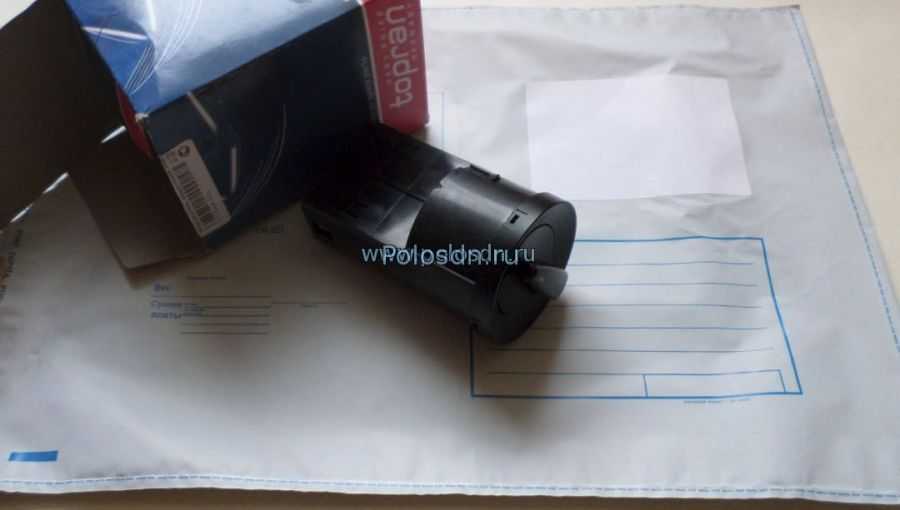

Приобрести и заменить переключатель света фар

6Q0 941 531 N произв.: VAG 6R0 941 531 G произв.: VAG V10-73-0194 произв.: Vemo 941310004 произв.: Jp Group 109 928 755 произв.: Hans Pries

2 вариант подключения противотуманных фар Поло седан

Запараллелить включение передних ПТФ с: задней ПТФ, габаритами, ближним светом.

Использовать соединитель проводов.

3 вариант подключения противотуманных фар Поло седан

Установить отдельную кнопку включения ПТФ

1. врезать любой тумблерок либо кнопку в любое удобное место на панели

2. установить стандартную кнопку в центральной консоли

нужен переключатель от Highline

1. В положении переключателя «0» и при заглушенном двигателе Противотуманные фары не горят.

2. В положении переключателя «0» и при заведенном двигателе горят только Противотуманные фары (габаритное освещение выключено).

3. В положении переключателя «габариты» Противотуманные фары гаснут.

4. В положении переключателя «габариты + передние ПТФ» Противотуманные фары загораются совместно с габаритами.

Если использовать реле, то для данной логики понадобиться два реле.

Так же можно организовать «скандинавский свет» — задействовав сигнал от концевика ручного тормоза.

Ниже эскиз схемки с пояснением работы.

Источник

Подготовка к установке

Перед началом установки ПТФ на седан Volkswagen Polo необходимо выполнить несколько подготовительных действий. Это позволит убедиться в безопасности работы и правильности выполнения всех этапов.

1. Проверьте комплектацию: убедитесь, что у вас есть все необходимые инструменты и запчасти для установки ПТФ. Распакуйте и проверьте каждый элемент на целостность.

2. Ознакомьтесь с инструкцией: перед установкой внимательно прочитайте инструкцию по установке ПТФ на седан Volkswagen Polo. Познакомьтесь с каждым шагом, чтобы понять последовательность действий.

3. Подготовьте рабочее место: выберите хорошо освещенное и просторное место для установки ПТФ. Убедитесь, что у вас есть все необходимые инструменты под рукой.

4. Закрепите автомобиль: перед началом работ убедитесь, что седан Volkswagen Polo надежно закреплен для предотвращения его движения. Рекомендуется использовать специальные подставки или гидролифты.

5. Отключите аккумулятор: перед началом работы отключите зажигание и отсоедините отрицательный клеммный зажим аккумулятора. Это необходимо для безопасности и предотвращения короткого замыкания.

Headlight removal vw polo 6r 2011

This is how you remove the headlight from a volkswagen polo 6r from 2011. if you only want to change the bulb is not needed to remove the headlight, inside you have two caps after you remove the caps you can change the bulbs. Here is what removal tools i use : https://amzn.to/2LPmZxN

With this camera I recorded this video: https://amzn.to/2K8QgP1

Here is what socket set I use : https://amzn.to/2NXmBe6

DISCLAIMER: This video and description contains affiliate links, which means that if you click on one of the product links, I’ll receive a small commission. This helps support the channel and allows us to continue to make videos like this. Thank you for the support! Here are some AliExpress links to cheap tools that I use daily in my workshop:

Plastic removal tool: -11 pieces removal tool set (I have bought this one for almost 3 years and I still use it) http://s.click.aliexpress.com/e/basZfJg8 -22 pieces removal tool set http://s.click.aliexpress.com/e/cfz3y3ck -7 pieces ceap removal tool set http://s.click.aliexpress.com/e/c5FEA6Uo

Torx: -Torx Screwdriver Set from T5 to T30 http://s.click.aliexpress.com/e/cdIOzPBK -Long torx Screwdriver T15 T20 T25 T27 T30(use torx t20 to remove the car exterior door handles almost all cars have this screw) http://s.click.aliexpress.com/e/cDOzHHLw

Small Electric Drill Cordless Screwdriver: http://s.click.aliexpress.com/e/iAkSGXm

Flexible Magnetic Pick Up Tool: http://s.click.aliexpress.com/e/btR4NInm

Rubber Eraser disk: http://s.click.aliexpress.com/e/crov2JVA (i use this to remove old Stickers and Glue Adhesive left on car)

LED Flashlight: http://s.click.aliexpress.com/e/CbIfLBK

Infrared Thermometer: http://s.click.aliexpress.com/e/j5Ib2eM

DISCLAIMER: This video and description contain affiliate links, which means that if you click on one of the product links, I’ll receive a small commission. This helps support the channel and allows us to continue to make videos like this. Thank you for your support! WARNING:This video is only for entertainment purposes. If you rely on the information portrayed in this video, you assume the responsibility for the results. Have fun, but always think ahead, and remember that every project you try is at YOUR OWN RISK.

28097 Просмотров

Показана замена левой блок-фары, правую блок-фару заменяют аналогично.

Вам потребуются: ключ TORX ТЗО, отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Подденьте колодку жгута проводов лампы ближнего/дальнего света фары и отсоедините колодку от лампы.

3. Отожмите фиксатор.

4. . и отсоедините колодку жгута проводов от лампы указателя поворота.

5. Извлеките патрон лампы переднего габаритного огня из отверстия блок-фары.

6. Отожмите фиксатор колодки жгута проводов электрокорректора света фар.

7. .Отсоедините колодку от электрокорректора.

8. Выверните два винта крепления блок-фары.

9. . выдвиньте блок-фару вперед, преодолевая сопротивление фиксаторов, и снимите ее с автомобиля.

замена передней фары на фольксваген поло

Как снять бампер фольксваген поло за 5 минут (видео)

Как снять фару на ПОЛО седан 2013г

Как снять бампер или фару на Volkswagen Polo sedan

https://youtube.com/watch?v=5GIbZWy7Log

Снятие и установка фар Фольксваген поло седан ( замена ламп ближнего света)

Замена лампы Поло Седан

Замена ламп в фаре Volkswagen Polo sedan

Замена лампы ДХО wolkswagen polo 2016 года выпуска

https://youtube.com/watch?v=6B42o8tZ1dY

Замена переднего габарита на Фольксваген Поло.

Снятие стопа, замена лампы на Volkswagen Polo V 2013

Установка переднего бампера

Перед установкой переднего бампера на Volkswagen Polo Sedan 2013 необходимо подготовить необходимые инструменты, а именно:

Ключи и отвертки;
Насадки на шуруповерт;
Монтажная лента или двухсторонний клей;
Зажимы и крепежные элементы.

После подготовки инструментов выполняйте установку переднего бампера следующим образом:

Откройте капот и выньте ходовые огни, открутив соответствующие винты.
Открутите все шурупы и винты, которые крепят передний бампер к кузову автомобиля.
Аккуратно отсоедините провода, которые связаны с антенной и системой омывателя стекол, чтобы избежать их повреждения.
Поддерживая передний бампер, аккуратно отсоедините его от автомобиля.
Осмотрите бампер и удалите все поврежденные или испорченные крепежные элементы.
Произведите установку нового переднего бампера на автомобиль и зафиксируйте его при помощи шурупов и винтов.
Подсоедините провода к антенне и системе омывателя стекол.
Установите ходовые огни на место и закрепите их винтами.

Выполнив все эти шаги, передний бампер будет успешно установлен на Volkswagen Polo Sedan 2013.

Особенности выбора противотуманных фар

Что же делать автолюбителям, решившим сэкономить средства при покупке нового седана Поло? Ведь с птф куда удобнее ездить как по городу, так и по сельской местности.

Если позволяют финансы, то можно съездить в автомастерскую или дилерский центр и заказать установку «противотуманок». Долго ждать не придется: процедура займет не более 40 минут. Если же в кошельке нет лишних денежных запасов, то установить фары можно и самостоятельно. Да, времени потратится немного больше, но зато сумму можно будет сэкономить приличную.

Способы включения противотуманных фар можно применить разные: например, настроить на совместный свет устройств с габаритными огнями в качестве дневных ходовых.

Комплектующих на внутренних рынках для Поло седан много. Выбирать вариант следует, отталкиваясь от финансового состояния и вкусовых предпочтений. Можно покупать оригинальные птф, но стоить они будут дороже, чем аналоги. Среди дублирующих образцов также достаточно вариантов, различающихся по стилю и ценам.

Большой популярностью среди автовладельцев седана Фольксваген Поло пользуются линзованные противотуманные фары марки Hella. Не очень дорогие осветительные приборы и по надежности ни в чем не уступают оригиналам. На крайний случай можно выбрать также усредненный вариант линзованных птф фирмы Deppo.

Однако, сами фары − это не единственный компонент, необходимый для монтажа системы. В список входит ряд устройств, обеспечивающих питание элемента и крепеж.

Отличительной особенностью установки оригинальных птф на корпус является то, что в процессе используются обычные накладки на бампер. В то время как для монтажа фар Deppo или Hella используются хромированные детали для бампера. Поэтому если купить заводские оригиналы, то общая стоимость всех компонентов выйдет ниже, чем при приобретении аналогов.

Таким образом в перечень нужных для монтажа предметов входят:

две птф − левая и правая,
две накладки на бампер − левая и правая,
многопозиционный переключатель,
шесть саморезов,
комплект проводов, состоящий из плюсового провода, массы, предохранителя, реле, управляющего провода для выключателя и двух разъемов на фары.

Для соединения двух элементов схемы рекомендуется приобрести один пин меньшего размера, чем на контактах электропроводки, так как стандартный не помещается в колодке. В работе пригодятся также обычные пластиковые хомуты, которые можно купить в хозяйственном магазине.

Как включить противотуманные фары на Фольксваген Поло?

Для этого требуется включить и выключить зажигание, а затем кратковременно перевести рычаг в положение 1х. При этом как включить противотуманки на фольксваген поло со щетками займут сервисное положение, при котором их будет удобно отвести от стекла.

Как включить передние противотуманные фары на Volkswagen Polo?

Как включить противотуманные фары на фольксваген поло

Достаем переключатель, отстегиваем колодку с проводами, несем на стол и разбираем. …
Собираем обратно половины контактного блока, вставляем в пластиковый кожух. …
После платы переходим к «направляющим» для самого переключателя из за них мы слышим характерные щелчки при включении света.

Как включить фары в поло?

Для включения фар поверните переключатель на рычаге управления. Поворот до первого щелчка включает задние фонари, подсветку приборной панели, стояночные фонари и подсветку номеров. Поворот до второго щелчка включает фары, задние фонари, подсветку приборной панели, стояночные фонари и подсветку номеров.

Как включить ходовые огни на фольксваген поло?

Включить зажигание (не заводя двигатель, должны загореться все иконки на панели приборов), подождать 3 сек., выключить зажигание, отпустить переключатель и перевести его в нейтральное положение.

Как включить противотуманные фары на Фольксваген Пассат б5?

Для включения передних противотуманных фар сначала установите выключатель обычных фар в положение включения. Затем нажмите кнопку включения передних противотуманных фар. Для выключения противотуманных фар нажмите кнопку включения противотуманных фар еще раз или установите выключатель обычных фар в положение выключения.

Как включить задние противотуманные фонари?

Для того чтобы включить задние противотуманные фонари, поверните переключатель на рычаге переключения света фар/указателей поворота. Они включаются только при уже включенных головных фарах. С включением задних противотуманных фонарей на приборной панели загорается соответствующая сигнальная лампа.

Как выключить фары в поло?

Для включения дальнего света фар переводим (при включенном зажигании) переключатель освещения в крайнее правое положение и перемещаем рычаг подрулевого переключателя от себя до фиксированного положения. Для выключения дальнего света фар возвращаем рычаг в исходное положение.

Как на поло включить ближний свет?

По умолчанию при запущенном двигателе Volkswagen Polo фары работают в режиме габаритных огней. Для включения ближнего света используется многофункциональный переключатель, находящийся слева на рулевой колонке. При этом на некоторых модификациях автомобиля ближний свет включается одновременно с габаритными огнями.

Как включить задний дворник Фольксваген Поло?

Для включения заднего стеклоочистителя сдвиньте рычаг в положение 6 или 7. В положении 6 стеклоочиститель работает примерно 6 секунд. В положении 7 стеклоочиститель и омыватель работают непрерывно. Омыватель будет работать вместе со стеклоочистителем столько времени, сколько вы держите рычаг.

Как включить противотуманки туарег?

Как включить противотуманки на Volkswagen Tiguan?

Включение противотуманных фар — потяните переключатель из положения на себя до первой фиксации. Включение заднего противотуманного фонаря — потяните переключатель из положения на себя до конца. Чтобы выключить противотуманные фары и фонари, нажмите на переключатель или поверните его в положение.

Как включить туманки на ваз 2114?

Чтобы проверить эффективность работы устройств освещения, включите габариты на своем ВАЗ 2114, после чего нажмите на кнопку включения противотуманных фар. Когда габариты отключаются, даже при условии нажатой кнопки противотуманок, они все равно должны погаснуть.

Какие лампочки стоят на Фольксваген Поло Седан 2019?

Какие лампы стоят на Фольксваген Поло седан

Лампа ближнего и дальнего света — галогеновая лампа Н4; мощность 60/55 ватт. …
Лампа передние противотуманные фары — галогеновая лампа НВ4 мощностью 50 ватт.

Подключение проводов противотуманных фар

1. Сначала откройте капот автомобиля и найдите отверстия или заглушки на передней части бампера, которые предназначены для установки противотуманных фар.

2. Вставьте фары в отверстия или заглушки, убедившись, что они правильно закреплены и надежно фиксируются.

3. Следующим шагом будет подключение проводов противотуманных фар к электрической системе автомобиля.

4. Найдите проводку, идущую от противотуманных фар к месту, где будут подключаться электрические провода.

5. Следуя инструкциям производителя фар, соедините провод противотуманной фары с соответствующим проводом автомобиля.

6. Обычно провода противотуманной фары подключаются кближнему свету автомобиля, поэтому найдите соответствующие провода в электрической системе и убедитесь, что они правильно подключены.

7. Затяните соединения проводов, чтобы они были надежно закреплены и не отходили от проводов автомобиля.

8. После того как провода противотуманных фар успешно подключены к электрической системе автомобиля, закройте капот и проверьте работу фар.

Важно помнить, что при подключении проводов противотуманных фар к электрической системе автомобиля необходимо соблюдать все инструкции и рекомендации производителя, чтобы избежать повреждений электрической системы и возможных аварийных ситуаций. Если вы не уверены в своих навыках, лучше обратиться за помощью к специалистам

Особенности выбора и замены лампы ближнего света на автомобиле Фольксваген Polo

27.06.2019

Volkswagen Polo — небольшой компактный автомобиль В-класса, производится немецким автоконцерном «Фольксваген» с 1975 года. Выпуск авто налажен в кузовах хэтчбек, седан и универсал. Эти машины очень популярны: в 2010 году седаны были признаны автомобилями года на территории Европы и прочно вошли в топ-10 самых продаваемых марок.

Полный цикл производства Поло в кузове седан налажен в Калужской области Российской Федерации. Среди автолюбителей часты вопросы: когда лампа ближнего света Фольксваген Поло требует замены, как ее поменять и какой расходник предпочесть.

Когда пришла пора менять

Лампы ДХО на Фольксваген Поло седан играют решающую роль в схеме безопасности как водителя, так и остальных участников дорожного движения. Именно поэтому они нуждаются в регулярном мониторинге и своевременной замене. Многие пользователи VW Поло отмечают крайне небольшой эксплуатационный ресурс стандартных комплектаций.

Это связано с частым использованием оптики и желанием производителя сэкономить на деталях. Заводские модели лампы на Поло седан формально рассчитаны на использование в течение 2 лет, однако на практике срок их службы на 30 % меньше. Первые признаки того, что огни Поло нуждаются в замене:

Резкое «пожелтение» оттенка.
Падение яркости и концентрации светового потока.
В 50 % случаев начинает мигать через минуту после включения.

Какие модели выбрать

Лампа ближнего света Поло классифицируется цоколем Н4. Аналогичная оптика используется для головного света на большинстве серийных легковых автомобилей. Отличительная черта: 2 нити накаливания, синхронно работающие для ближних и дальних огней. Для Polo sedan в фаре заводской комплектации устанавливаются модели фирмы «Осрам», реже «Филипс».

Выбор лампы для VW Polo

Общие рекомендации при выборе H4 для головного освещения Volkswagen Поло:

Установка моделей с большим сроком эксплуатации позволит сэкономить.
Лампа H4 должна иметь максимальную цветовую температуру 4500 К при мощности не более 55 В. В противном случае возможно оплавление пластиковых элементов блока фары.
Не рекомендуется устанавливать галогенные модели с эффектом ксенона яркостью более 5 000 К. В сырую погоду, во время дождя возможно ослепление водителей встречного транспорта.

Виды, установка и ремонт корректоров фар

Самые популярные модели для головного света:

Philips H4 12 60. Довольно распространенная модель бюджетного сегмента. Оптика обеспечивает стандартную длину светового луча до 70 м с хорошим освещением обочины и дорожных знаков. В технологии использована утолщенная нить накаливания, которая дает ровный желтый свет. К недостаткам относят быстрое выгорание нити, меньшее, чем заявленный, срок эксплуатации — 2 000 часов.
Вosch Pure. Отличаются небольшой ценой и отлично подойдут вместо заводских ламп на Polo. Сбалансированный световой поток не имеет размытого края. Лампа служит на 300 часов дольше, чем заявлено производителем.

Часто автовладельцы устанавливают лампу марки Оsram. Для комплектации авто они не оригинальные, при монтаже на машину первого поколения требуется проверка электросети. Недостаток линейки «Осрам» — высокая цена, необходимость коррекции светового пучка.

Как заменить

Самостоятельная замена лампочки ближнего света занимает до 30 минут вместе с коррекцией:

Отключить аккумулятор авто.
Открыть капот машины и отсоединить колодку с проводами фары, поддев ее отверткой.
Снять уплотнительный конус.
Лампа на седане закреплена пружинной скобой. Вывести петлю из паза на отражателе, надавить фиксатор вниз, достать поврежденную деталь.
Поставить новый расходник и произвести сборку в обратной последовательности.

Это довольно простая процедура, но если вы не уверены в своем мастерстве, лучше обратиться в автосервис. Оптика ближних ходовых огней, как и лампа заднего хода, нуждается в регулярной проверке. Рекомендуется периодически проверять крепеж контактов и проводки.

Особенности выбора и замены лампы ближнего света на автомобиле Фольксваген PoloСсылка на основную публикацию

Установка ПТФ

Теперь можно приступать к установке противотуманных фар на Фольксваген Поло седан. Последовательность действий следующая:

Обязательно при любых работах с электричеством в машине необходимо снимать клемму «минус» с аккумуляторной батареи.
Если установлена защита картера, то снимаем элемент с днища. При отсутствии защитного листа демонтируем обычный пластиковый пыльник.
При помощи плоской отвертки подцепляем накладку на бампере и отодвигаем ее на несколько миллиметров. Отложив в сторону отвертку, снимаем деталь двумя руками.

Под заглушкой находится пустая ячейка для фары. Через нее надо пропустить новые провода.
К свободному концу подключаем птф и монтируем устройство в ячейку при помощи трех болтов.

Сверху надеваем накладку на бампер. Проводку пока трогать не стоит.
По той же схеме устанавливаем вторую «противотуманку».
Залезаем под капот и монтируем предохранитель на специальный «рычажок» возле АКБ. Красный провод нужно подключить к клемме «плюс», а черный − к «минус».

Затем необходимо пробросить провода в салон. Снимаем левое колесо и резину между крылом и корпусом. Там же расположена резиновая заглушка и пластиковая полоска, в которых надо сделать небольшие отверстия для проводов. (вариант проброски проводов для автомобиля с АКПП)

Протягиваем через заглушку как можно больше электропроводки и фиксируем приспособление, чтобы провода не «бегали».
В салоне сбоку, на приборной панели возле переключателя, находится крышка. Той же отверткой поддеваем ее и снимаем.
Протаскиваем провода в салон.
Красный провод необходимо изолировать, а на белый − одеть пин от проводов.

Переключатель снимается просто: нужно вдавить ручку в панель, повернуть против часовой стрелки и потянуть на себя.

По краям переключателя есть два зажима. Нажимаем на них и «оголяем» разъем.
На разъеме ищем гнездо №8. Туда вставляем маленький пин.

Крепим проводку хомутами и монтируем все детали в обратном порядке.

Подключаем АКБ и проверяем работу.

В итоге птф на седане Поло можно включать как с фарами ближнего или дальнего света, так и с габаритами:

При положении «0» на выключенном авто «противотуманки» не работают.
При работающем моторе в том же положении горят и птф, и габариты.
При переключении на «габариты» противотуманные фары гаснут.
Отдельное положение «габаритов» и «противотуманок» активирует оба механизма.

Стоимость оригинальных образцов для монтажа составит около 3500 руб. Покупка аналогов с хромированными вставками обойдется в 6500-7000 руб.

Как аккуратно и правильно снять заглушку птф на автомобиле Вы можете увидеть в следующем видео:
