Быстрая замена ремня грм рено дастер с двигателем 2.0

Замена ремня ГРМ на Рено Дастер 1.6

Замена ремня газораспределительного механизма — ответственная работа, если что-то сделать неправильно, возникнут проблемы вплоть до замены клапанов, поршней и т. д. Но это не значит что заменить ремень ГРМ на Renault Duster 1.6 нельзя самостоятельно. Главное — придерживаться инструкции и использовать только качественные запчасти.

Разборка ГРМ и снятие ремня

Для удобства все работы лучше выполнять на смотровой яме, но если таковой нет, можно обойтись домкратами. Первое что нужно сделать — поднять правую сторону автомобиля и снять правое переднее колесо. После этого снять защиту двигателя и подкрылок.

Если есть второй домкрат — поднимаем правую сторону двигателя до тех пор, пока опора не станет в нормальное положение. Как вариант, можно поддомкратить автомобиль повыше, подложить какой-либо упор (деревянный брусок, доски, кирпичи) под мотор и опустить машину. После этого снять подушку двигателя. Откручиваем болты крышки с верхней стороны ГРМ и снимаем ее.

Теперь нужно выставить все валы в нужное положение — коленвал должен встать в верхнюю мертвую точку. Для этого откручиваем крепежный болт шкива коленчатого вала (если не получится удержать его, нужно застопорить педаль тормоза на пятой передаче), снимаем его вместе с шайбой и демпферным шкивом. Когда болт откручен, отключаем патрубок бензопровода и снимаем заглушки с распредвалов.

рис. 1

На торце распредвала впускных клапанов есть заглушка (см. рис. 1), которую нужно выкрутить. Переключаемся на пятую передачу и с помощью ключа на 30 проворачиваем шестерню коленвала по часовой стрелке, пока валы не окажутся в верхней мертвой точке. Для контроля на валах есть метки, которые должны выстроиться в одну линию.

Бывает так, что на шкивах нет никаких отметок. В таком случае нужно нанести их самостоятельно. Делается это следующим образом. На коленвале есть паз для фиксатора. В качестве фиксатора может выступить любой болт подходящего диаметра и длины.

Откручиваем пробку (см. рис. 2), вставляем болт и прокручиваем вал до тех пор, пока отверстие не совпадет с прорезью. После этого фиксируем коленвал — теперь распредвалы установлены в нужном положении. Наносим на них метки обычным маркером.

рис. 2

Во избежание проворачивания распредвалов и просто для удобства нужно их зафиксировать. Для этого не нужен особый инструмент — можно вставить два болта или втулки выше и ниже того места, где шестерни ближе всего друг к другу. Как вариант, можно соорудить простой фиксатор из болта, гайки и шайбы большого диаметра (см. рис. 3).

рис. 3

Установка нового ремня ГРМ на Рено Дастер 1.6

Ослабьте ролик с помощью шестигранной отвертки, а лучше всего — снимите его. Если вы не собираетесь менять натяжной ролик, отметьте его положение — так будет проще выставить необходимую силу натяжения.

Надевать ремень ГРМ нужно сначала на распределительные валы, а уж потом на обводной ролик, помпу и коленвал. В последнюю очередь он закрепляется на натяжном ролике. Перед установкой последнего лучше закрепить механизм отвода с помощью шпильки или обычного винта.

Если по какой-то причине не получается одеть ремень на ролик, можно поступить следующим образом. Снимите ремень со шкива коленчатого вала, оставив в пазах только несколько зубцов. Так вы ослабите натяжение и будет проще установить натяжной ролик. После установки придется вручную прокрутить вал, чтобы ремень вошел в посадочное место на всю длину соприкосновения.

После установки ремня убираем фиксатор коленвала, закручиваем пробку и закрываем заглушки распредвалов. Собираем корпус ГРМ, верхнюю и нижнюю крышки, подключаем бензопровод. Надеваем на коленвал демпферный шкив. Затягивать болт нужно с максимальным усилием, для чего нужно зажать педаль тормоза на пятой передаче.

После того как болт коленвала полностью закручен, устанавливаем подкрылок, возвращаем на место подушку двигателя и ставим колесо. Остается только установить защиту картера и снять автомобиль с домкрата.

Обычно процедура занимает не более трех часов, но все зависит от опыта, состояния автомобиля и наличия инструмента. Следуя вышеописанным инструкциям можно самостоятельно заменить ремень ГРМ на Renault Duster 1.6 16v не обращаясь на автосервис.

Устанавливаемые двигатели

Годом рождения этого автомобиля считается 2010 год, когда он впервые предстал перед потенциальными владельцами. Владельцы и многие эксперты автомобильной техники считают этот автомобиль уникальным по своим возможностям в своём классе. Он представляет собой кроссовер лёгкой версии, который обладает весьма высокой манёвренностью, имеет неплохую проходимость по неблагоустроенным дорогам, потребляет сравнительно небольшое количество топлива.

Машину Renault Duster можно приобрести как с полным приводом, так и с передними ведущими колёсами. Автомобиль с приводом на все колёса комплектуется коробкой, которая имеет 6 ступеней переключения передач. Это позволяет передвигаться в комфортном режиме по дорогам разного технического состояния. Первые модели в качестве силового агрегата использовали двигатель К4М, в дальнейшем его заменили на Н4М. В качестве привода механизма газораспределения используют цепь или ремень.

Мотор К4М

Силовой агрегат К4М имеет рабочий объём равный 1600 см 3, имеет несколько различных модификаций, предназначен для установки на машины этого концерна. Базой для этого мотора послужил двигатель К7М, который получил новую головку блока цилиндров с 16 клапанами. Для привода их в работу установили два распредвала, которые получились облегчёнными, также разработаны свои поршня. Тепловой зазор в клапанном механизме регулируется гидрокомпенсаторами.

Двигатель K4M

Некоторое количество движков производятся с фазорегулятором, степень сжатия рабочей смеси может быть от 9.5 до 10 единиц. Заявленная производителями мощность силового агрегата равна 102 л.с, однако некоторые модификации могут выдать уже 135 л.с при том же рабочем объёме.

В приводе механизма ГРМ используют зубчатый ремень. Это требует неукоснительного соблюдения всех рекомендаций завода по техническому обслуживанию мотора, так как обрыв зубчатого ремня приводит к повреждениям клапанного механизма. В таком случае потребуется дорогостоящий капитальный ремонт мотора.

Мотор Н4М

В 2006 началось производство нового мотора, который пришёл на смену хорошо известному К4М. Доработка коснулась многих узлов и деталей. Так, при том же рабочем объёме степень сжатия стала равна 10,7, это позволило на выходе иметь мощность от 108 до 116 л.с.

В приводе механизма ГРМ зубчатый ремень был заменён на металлическую цепь. Тепловой зазор клапанного механизма периодически раз в 80–100 тыс. км пробега регулируется подбором по толщине толкателей. Появление сторонних звуков под крышкой клапанного механизма является явным признаком того, что тепловой зазор необходимо регулировать.

Двигатель Н4М

Мотор не критичен к выбору топлива, одинаково хорошо работает как на 95, так и на 92 бензине. Некоторые модификации мотора имеют по две форсунки на каждом рабочем цилиндре. И также можно изменять фазы газораспределения, во впускном тракте устанавливают фазовращатель, дроссельная заслонка этого мотора электронная. Конструкторы позаботились о том, чтобы двигатель соответствовал нормам Евро 5. Имеется возможность для тюнинга силового агрегата различными способами.

Пошаговая инструкция замены ремня ГРМ

Обязательно через дощечку чтобы не повредить картер.

Откручиваем крепление правой подушки двигателя (Головка на 16) и снимаем ее.

Откручиваем две гайки и три болта крепления верхней крышки ремня ГРМ (Головка на 13), снимаем крышку.

Передняя крышка ГРМ

Снимаем патрубок с дроссельной заслонки вместе с резонатором.

За ним на головке блока цилиндров расположены две пластиковые заглушки, проткнув отверткой их выковыриваем.

Установка верхней мертвой точки

За болт крепления шкива привода вспомогательных агрегатов проворачиваем коленчатый вал по часовой стрелке (Головка на 18). Обязательно по часовой стрелке.

Проворачиваем до тех пор, пока пазы на торцах распредвалов не встанут в одну линию параллельно оси ГБЦ и будут смещены выше центральной оси. После чего вставляем наш фиксатор.

Зафиксированные распредвалы

Откручиваем болт шкива вспомогательных агрегатов. Временно удаляем фиксатор распределительных валов. Включаем пятую передачу, блокируем задние колеса ручником и подставляем упоры. Вставляем в вентиляционное отверстие тормозного диска отвертку немного ниже суппорта и легким движением руки откручиваем болт. Это касается механической КПП. В случае АКПП придется снять пластмассовый держателя жгутов проводов у соединения корпуса КПП и блока цилиндров.

Застопорить коленвал вставив отвертку между зубчатым венцом маховика и корпусом КПП.

Фиксируем коленвал

Откручиваем пять болтов на 8 крепления нижней пластиковой крышки ремня ГРМ.

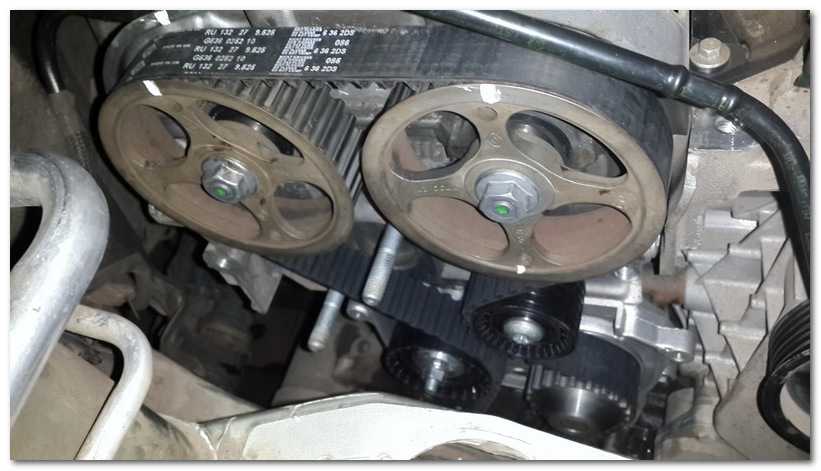

Передняя крышка ГРМ

Выкручиваем заглушку. Головка Е14.

Заглушка коленвала

После того как мы открутим болт коленвала пазы на распредвалах немного сместятся, необходимо вернуть поршня в положение ВМТ. Не выключая пятой передачи, проворачиваем тормозной диск правого колеса по часовой стрелке до момента, когда пазы снова встанут в одну линию, устанавливаем фиксатор. В отверстие вместо заглушки вставляем хвостовик сверла на 8 длинной не менее 70 мм, он должен зайти в паз на шике коленвала и заблокировать его от проворачивания в любую сторону.

Фиксируем коленвал

Снимаем старый ремень ГРМ

Ослабляем гайку крепления натяжного ролика и при помощи шестигранника проворачиваем его против часовой стрелки ослабляем натяжение ремня.

Снимаем старый ремень ГРМ.

Снимаем старый ремень ГРМ

Полностью откручиваем гайку и снимаем натяжной ролик.

Натяжной ролик снят

Отворачиваем болт крепления опорного ролика и снимаем его вместе с опорной втулкой. Головка на 16.

Снимаем опорный ролик

Установка нового ремня ГРМ

Устанавливаем на место опорный ролик, не забываем про втулку. далее натяжной ролик таким образом, чтобы отогнутый конец его кронштейна зашел в паз на головке, гайку не затягиваем.

Новый натяжной ролик

Устанавливаем на место новый ремень ГРМ, обязательно по направлению вращения указанному стрелками на самом ремне, следим что бы ветвь ремня между зубчатым шкивом коленвала и распредвала впускных клапанов была натянута. Натягиваем ремень ГРМ. Шестигранником проворачиваем натяжной ролик по часовой стрелке до того момента как метки 1 и 2 на ролике встанут друг на против друга. Затягиваем гайку.

Правильная натяжка

Снимаем все наши фиксаторы, проворачиваем коленвал два оборота и проверяем правильность фаз газораспределения, фиксатор коленвала и распредвала должны без усилий встать на свои места, так же проверяем натяжение ремня ГРМ. Если все совпало устанавливаем на место заглушку коленвала и две заглушки распредвалов. Устанавливаем все детали в порядке обратном снятию.

Так же существует и второй способ замены ремня, при котором ничего не фиксируется а на шкивах и самом ремне ставятся метки маркером и после переносятся на новый ремень ГРМ. Я не рекомендую им пользоваться особенно людям без опыта авто ремонта, так как велик шанс ошибки.

Все очень просто, процедура замены занимает примерно 3 часа и может быть проведена в простом гараже.

Было тихое февральское утро, да еще и понедельник никакого желания работать, но тут появился он! Рено Дастер, замена ремня ГРМ, роликов, помпы и свечей с фильтром. Ну что ж, приступим. Периодичность замены зубчатого ремня привода газораспределительного механизма, в соответствие с техническим регламентом, каждые 60 тыс. км пробега, или 4 года эксплуатации в зависимости от того что наступит раньше.

Что бы всего этого избежать рекомендуем с периодичностью раз в 20 тыс. км проверять состояние ремня ГРМ, он не должен иметь видимых повреждений, отслоение резины или ткани, следов масла.

Когда необходимо проводить замену ремня ГРМ на Дастере?

Согласно инструкции, процедуру делают каждые четыре года или раз в 60 000 километров (что наступает раньше); на практике многие затягивают с заменой до 80 тысяч пробега. На периодичность влияют следующие факторы:

• Климатические условия.
• Качество дорожного покрытия.
• Стиль езды.
• Нагруженность автомобиля.

Иными словами, если автомобиль эксплуатируют в сложных условиях, при суровом климате, часто ездят на бездорожье, необходимо проводить замену ремня ГРМ раньше – на 40-50 тысячах пробега. Если упустить момент износа или повреждения, придется проводить ремонт двигателя, что потребует в несколько раз больше затрат времени и денег. Кроме того, установка новой детали может потребоваться досрочно при следующих повреждениях:

• Трещины, разрывы, способные вызвать сгиб клапанов и нарушение работы механизма ГРМ.
• Заводской брак детали (выявляется обычно после очередной замены).
• Растяжение.
• Усиленный износ зубьев.

Для профилактики рекомендуется регулярно контролировать состояния фаз газораспределения, делать это требуется для моделей с любым двигателем, как 1,6, так и 2.0; в рамках процедуры требуется настроить саму деталь, проверить состояние коленвала с распредвалом. Потом требуется посмотреть натяжение ремня и при необходимости повторить регулировку.

Видео:

Меняем сами

На специализированных сервисах тех. обслуживания для замены ремня ГРМ используются спец. инструменты и оборудование. Оно необходимо чтобы в нужном положении установить валы. Но не так все безвыходно как может показаться, замена ремня на Рено Дастер может быть выполнена и своими руками с помощью обычных инструментов. Нужно просто внимательно ознакомиться с рекомендуемым нами материалом и посмотреть видео.

Этапы

1. Откручиваем болты и гайки, закрепляющие крышку, находящуюся сверху.
2. На следующем этапе потребуется помощь напарника, который должен, поставить авто Рено Дастер на ручник, включить высшую скорость и выжать тормоз. Это требуется для того, чтобы коленчатый вал не проворачивался.
3. Болт, на котором крепится шкив, нужно выкрутить.
4. Пытаемся сорвать с места болт шкива, если все-таки это не выходит из-за того, что вал проворачивается, стопорим следующим образом.
5. После откручивания болта, извлекаем пистон, закрепляющий жгуты и убираем в сторону.
6. В окошко картера вставляется отвертка меж зубчиками маховика.
7. Болт, с помощью которого закреплен шкив привода добавочных систем, требуется выкрутить и извлечь с шайбой.
8. Убираем крышку, находящуюся внизу, предварительно выкрутив болты.
9. Выставляем валы в ВМТ.
10. Для возможности вращения коленвала требуется вывинтить болт закрепляющий шкив, предварительно поставив меж болтом и торцом вала какую-нибудь втулочку или же несколько шайб.
11. Вытаскиваем заглушки распредвалов и крутим коленвал по часовой стрелке, покуда пазы на торцах распредвалов не станут в горизонтальное положение.
12. Выкручиваем резьбовую пробку.
13. В отверстие вставляется металлический стержень, диаметр которого восемь миллиметров, а длина около семи сантиметров.
14. Когда коленвал выставлен в положение ВМТ поршней 1 и 4 цилиндра стержень войдет в паз на щеке коленвала и застопорит его.
15. Паз 1 на его носке в этом случае станет меж ребрами 2 крышки БЦ.
16. В пазы распредвалов вставляем устройство фиксирующее их.
17. Далее требуется провести ослабление гайки ролика натяжки.
18. Для ослабления натяжки ремня ГРМ шестигранным ключом прокручиваем ролик против хода часовой стрелки.
19. Стягиваем ремень.
20. В случае необходимости меняем ролик. Для сего выкручиваем болт, которым он закреплен.
21. Снимаем втулку и ролик.
22. Ставим новый и закрепляем болтом.
23. Новый ставим так, чтобы стрелочки на нем совпадали с направлением его движения.
24. Проводим регулировку натяжки.
25. Извлекаем блокирующий стержень. Убираем устройство, фиксирующее распредвалы Рено Дастер.
26. Поворачиваем коленвал на 2 оборота по стрелке часов, пока пазы на торцах распредвалов не станут в нужное положение.
27. Проводим проверку фаз и натяжку ремня ГРМ, в случае необходимости работу по регулировке нужно выполнить повторно.
28. Ставим на место пробку.
29. Заглушки распредвалов Рено Дастер ставим на место.
30. Ставим оставшиеся детали на свои места.

На этом замена ремня ГРМ автомобиля Рено Дастер завершена. Научившись проводить ее самостоятельно, вы сэкономите несколько тысяч рублей. Обязательно посмотрите видео, чтобы лучше понять все тонкости этого процесса. Если у вас отсутствует опыт в подобных работах, то нелишним будет пригласить более опытного напарника. В любом случае самому справиться будет выполнить затруднительно.

 Загрузка …

Замена ремня ГРМ двигателя 1,6

После того как владельцу удалось определить интервал замены для Дастера 1.6, требуется правильно подобрать сами запчасти. Оригинальный элемент имеет артикул 8201069699, стоит 1200—1400 рублей и производится в Бельгии. Аналог имеет название 5671XS и примерно ту же стоимость, армированную конструкцию. Вместе с ремнем проводят замену расходных роликов:

• Натяжной (500-600 рублей, артикул – 7700108117).
• Паразитный (1900 рублей, номер в каталогах – 8201058069).
• Фиксирующий болт коленвала (250-350 рублей, артикул изделия – 7700105788).

После того, как владелец решил когда менять ремень ГРМ на Рено Дастер 1.6, можно приступать к работе. Сначала требуется снять приводной ремень, затем заблокировать коленвал, чтобы исключить риск произвольного поворота. Работу выполняют вдвоем: помощник должен выбрать 5 передачу и надавить на педаль тормоза: если вывернуть болт не получается, поскольку коленвал начинает вращаться, его стопорят.

Для этого снимают датчик, вывернув пару креплений, демонтируют его и вводят лопатку для монтажа в промежуток между зубьями маховикового венца

При этом важно не согнуть зубья, которые имеют довольно большой размер. Болт шкива отвинчивают посредством ключа на 18, вынимают крепеж и снимают крышки приводного механизма ГРМ (для этого может потребоваться головка размера

После проворачивания коленвала и его жесткой фиксации работы могут проходить по двум различным алгоритмам.

Первый способ

Этот метод считается традиционным, он основан на использовании приспособления и установке заглушек для отверстий в ГБЦ, снятие которых проводится посредством разрушения. Основные действия:

• Ослабить ремень, используя ключ 13 и поворачивая ролик для создания натяжения по направлению против часовой.
• Снять ремень с детали и потом со шкивов поочередно.
• Открутив крепление механизма при помощи ключа Торкс, вытащить опорный ролик с втулкой, установить новое изделие.
• Поставить ремень, удостоверившись предварительно, что он расположен в строгом соответствии с метками. Его ставят на зубцы коленвала, насоса и зубцы распределительного вала, потом натягивают на ролик и шпильку помпового корпуса.
• Установочный палец выкручивают из отверстия в ГБЦ, убирают пластинку из распредвалов. Коленвал прокручивают на 2 полных оборота, двигая предмет по часовой, проверяют правильность положения.
• Пробку ставят обратно, затем запрессовывают новые резиновые заглушки и собирают мотор, повторяя действия в противоположном порядке.

Второй способ

Этот метод считается народным, для него требуется помощь второго человека и соблюдение последовательности. Способ подходит, если двигатель не подвергался разборке ранее, поскольку запчасти должны быть поставлены в нужном положении.

После демонтажа шкива коленвала требуется зафиксировать его положение, снять ремень ГРМ, после чего, не трогая валы, поменять роликовые детали и, надев новый ременной элемент на зубцы распредвалов, попросить помощника провернуть эти детали до того положения, где метки совпадут.

Шкив, к которому приложено сильное сопротивление пружин, требуется сдвигать по часовой, второй шкив корректировать обычно не нужно. После этого ремень натягивают на зубцы коленвала, ролики и насос. После совпадения меток требуется отрегулировать натяжение и собрать конструкцию.
