Замена ремня грм фольксваген пассат b6 2.0 fsi

Как поменять цепь распредвалов на «Фольксваген Пассат» Б5, Б6

Если все признаки указывают на то, что замена цепи ГРМ на «Фольксвагене Пассат» Б6, Б5 ADR 125 л. с. неотвратима, следует готовиться к ремонту, и прежде закупить запасные части.

Необходимые инструменты

Нужен полный комплект слесарных инструментов и приспособлений: набор гаечных ключей и головок, отвертки разных конфигураций и размеров, пустая тара для отработки, домкрат, ветошь, спецодежда.

Замена и ремонт деталей ГРМ

Потребуются:

В работе нужна будет силиконовая паста CAF 4/60 THIXO.

Стоимость работ на СТО

Газораспределительный механизм – сложный узел силового агрегата. За ремонт берутся мотористы с достойным опытом. Когда предстоит замена цепи ГРМ «Пассата Б6», цена работы будет складываться из стоимости диагностики и определения проблем, а также подбора запчастей.

Мастера отдельно оценивают демонтаж деталей, установку нового оборудования, попутные дополнительные и непредвиденные работы, которые появляются, пока доступ к узлу открыт.

Средняя стоимость замены цепного привода на СТО – 7-12 тыс. руб., когда автовладелец приходит со своими деталями. На проделанную работу в автомастерских дают гарантию.

Порядок работы

Машину устанавливают на ровной площадке над смотровой ямой.

Балансировочный вал

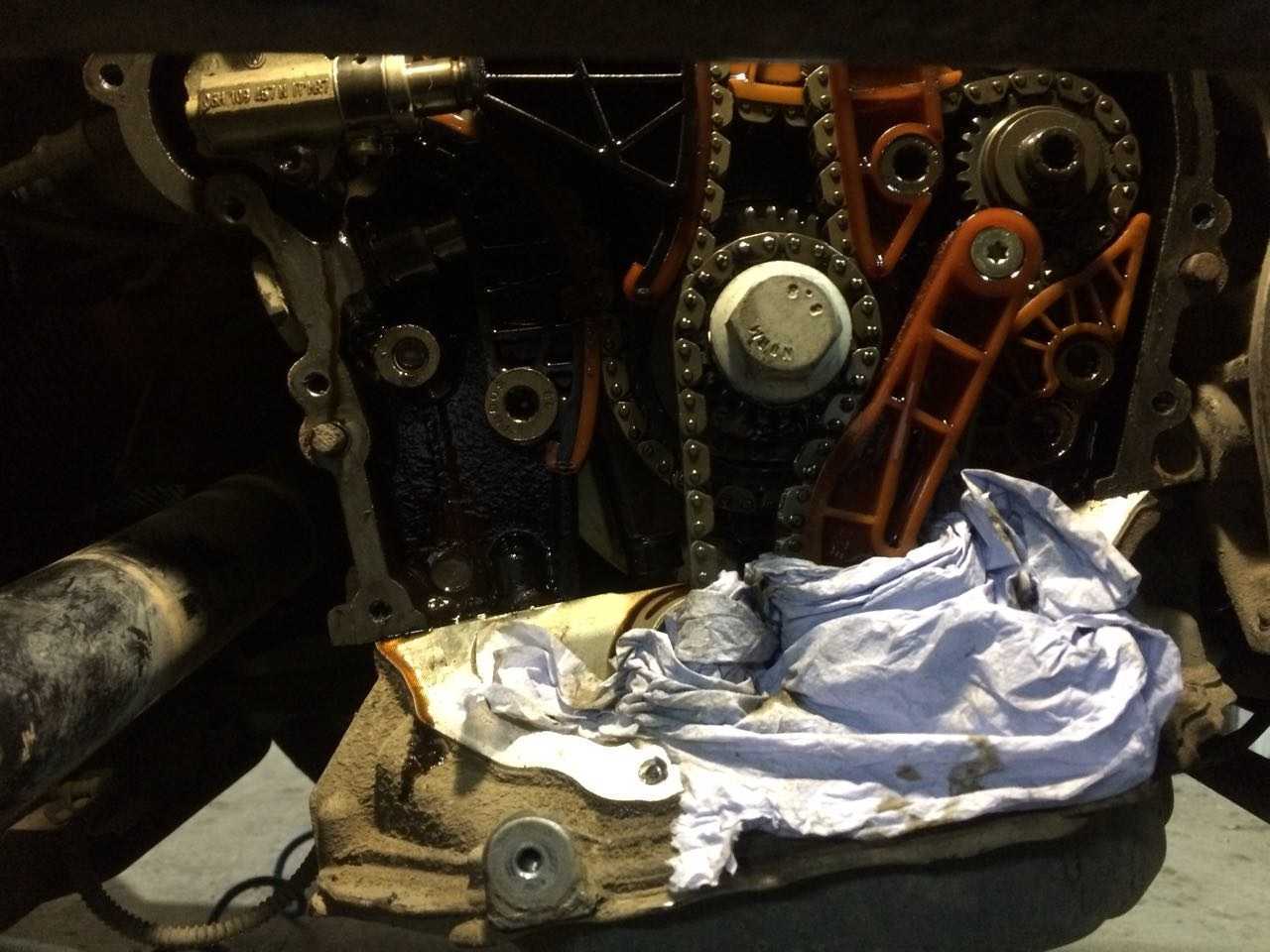

Как проходит замена цепи на «Фольксвагене Пассат Б5» с мотором ADR:

1. Отсоединяют АКБ, скинув отрицательную клемму.
2. Вынимают катушку зажигания, убрав пластиковые кожухи.
3. Теперь снимают ремни генератора и всего навесного оборудования, отсоединяют их датчики.
4. Откручивают и снимают шкив КВ.
5. Демонтируют лобовую крышку двигателя и гидронатяжитель.
6. Откручивают звездочки распределительных валов.
7. Снимают цепь вместе со звездочками РВ.
8. Меняют сальники коленвала и распредвалов.
9. Устанавливают новую цепь по меткам на самом элементе и звездочках валов.
10. Прикручивают звездочки РВ.
11. Монтируют гидронатяжитель.
12. Если была обнаружена выработка на успокоителе, то его меняют на новый.
13. Проворачивают двигатель на два оборота, еще раз проверяют установочные метки на валах и цепи.
14. Если метки совпали, закрывают лобовую крышку двигателя, посадив на силиконовую пасту новую прокладку.

Далее идет обратная работа: устанавливают навесное оборудование с ремнями и датчиками, свечи зажигания, монтируют на место воздухоочиститель. В завершение подключают аккумулятор.

Сколько времени займет ремонт

В ремонте межвальной цепи автомобилей «Пассат» водители и слесари опираются на программу Electronic Service Information System for Windows. Она знакома автовладельцам как ELSA Win, интегрирована на жесткий диск бортового компьютера. Программа содержит руководство по ремонту всех узлов, агрегатов и кузовов транспортного средства. На диске также записаны электрические схемы, список автозапчастей с оригинальными номерами.

Натяжители цепи ГРМ

По машинам до 2000 года выпуска информация скудная, чаще на английском и немецком языках. «Свежие» модели описаны в ELSA максимально подробно на русском языке.

В мастерской по поводу замены цепного привода модификаций Б5, B5+, Б6, Б7 с моторами 1.4 л АДР, 1.8 л FSI, CDAB машина простоит 4-5 часов. Если заменять все своими руками в условиях гаража, повозиться придется день.

Замена ремня ГРМ с роликами и помпой на VW Passat B6 2.0 TDI CR CBAB

Ну вот не успело пройти 2 недели после покупки авто, как я решил заменить ремень ГРМ. Пробег 180 000 км на сегодня. На 90 000 в Германии меняли ремень . по причине его разрушения. Вообще-то замена на этом моторе для Германии 180 000 км. Но, я для себя выбрал цифру 90 000 км. No Comments !! Моя цифра подошла!

Итак,были заказаны оригинальные запчасти и в 10-00 работа началась. В интернете НЕ нашел ничего по замене ремня на этом моторе. Использовал ELSA и опыт замены ремня на своем предыдущем PD AVF.

1. Снимаем топливный фильтр Я пометил цифрами шланги что-бы не перепутать потом. Отсоединял не все, только 3 и 4

Снять насос электрический, бачок с ОЖ в сторону, что-бы не мешал. Быстросъемные соединения топливные – разъединяем

Защита нижняя пластиковая – снять Снизу переднюю часть подкрылка правого.

Откручиваем демпфер (он-же привод ремня генератора и кондиционера), 4 болта с внутр звездочкой. По часовой стрелке натяжной ролик для ослабления этого ремня до совпадение отверстий в подвижной части и корпусе двигателя. Как совпали – туда штырь для фиксации ролика. Снимаем ремень (запомнить направление вращения, когда обратно ставить) Вынимаем штырь, что-бы не мешал.. Снимаем крышки ремня нижнюю и среднюю (5 болтиков) и верхнюю (3 защелки)

Приспособлением T10050 ставим коленвал в ВМТ (крутим за центральный болт против часовой стрелки) В реале там должен быть старые ремень.. просто фото со снятым уже

При этом смотрим на шестерню РВ Зубчатая прорезь (1) должна смотреть на 12 часов. Фото со снятым ремнём уже..(не успел сфоткать с неснятым еще..

Пытаемся вставить приспособу 3359 ( а по простому – сверло 6мм) туда, где на фото. Там сначала сама шестерня ( в ней продолговатое отверстие), далее сам шкив вала и далее щель 6мм в корпусе головки ! В идеале (если ремень стоял идеально) – сверло должно пройти все ТРИ эти “пути”. Обычно в 3-ю (щель в корпусе головки) не входит.. Это просто говорит о том, что немножко вытянулся ремень. и рассогласовались валы. Это потом поправим при установке нового ремня.

Пытаемся такое-же сверло 6 мм вставить в центрирующие места шкива насоса ТНВД.

Там в подвижной части вырез, а в корпусе отверстие. Может тоже сразу не получиться. потом поправим.

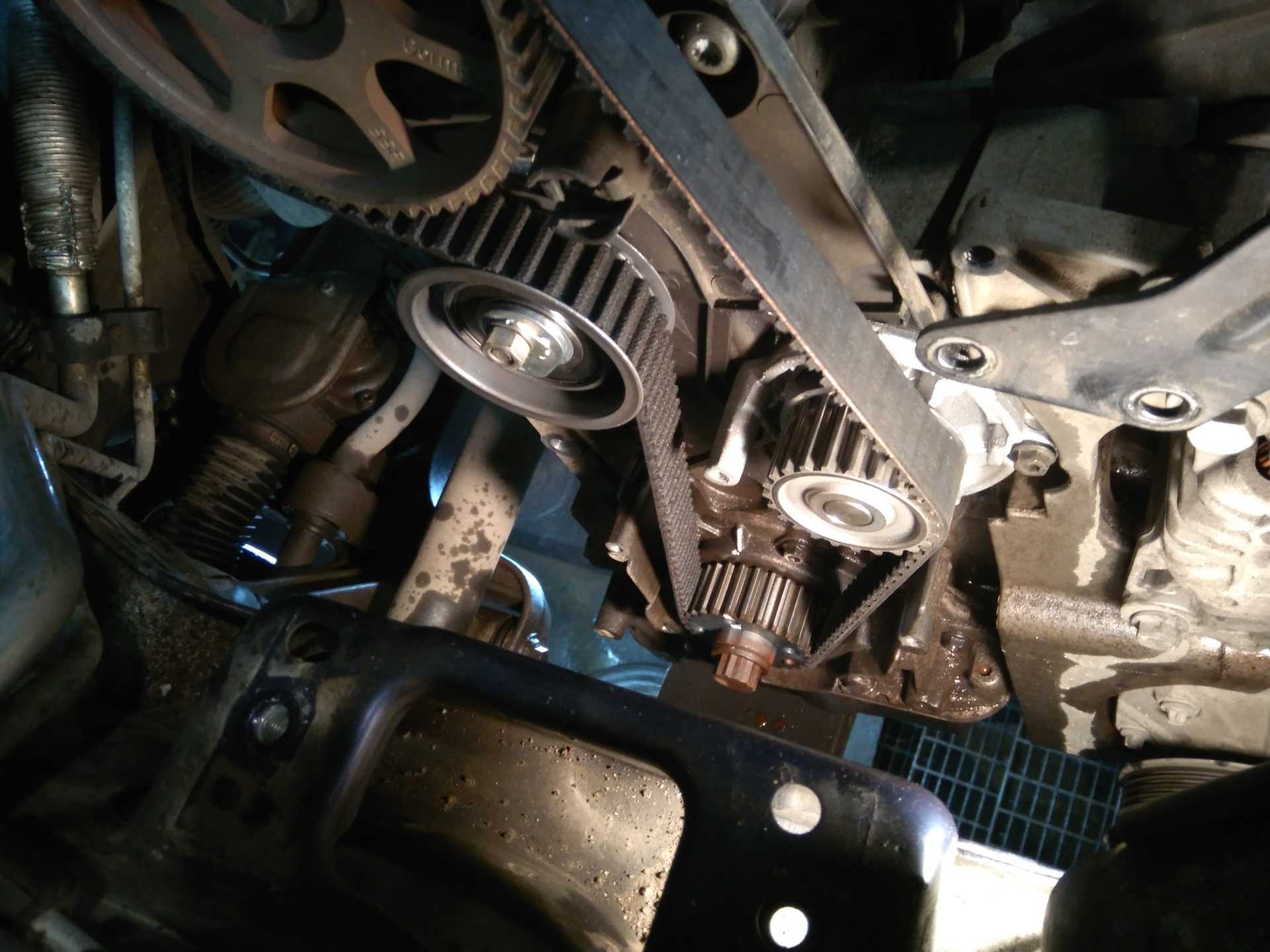

Ослабляем натяжной ролик Технологию ослабления и натяжения не описываю. Один в ОДИН с предыдущими моторами! Много есть инструкций по этому.

Вот старый и новый ремни

Вот тут надо добиться правильного положения валов РВ и ТНВД При затянутых еще 3 болтах на шкиве РВ крутим его немножко до 3-х слойного “протыкания” сверлом “пирога” из шестерни подвижной РВ, вала РВ и отверстия в корпусе головки. Сверло уходит см на 5 вглубь !

Так-же на шкиве ТНВД

Итого. 1. Вал КВ зафиксирован приспособой Т10050 2. Вал РВ зафиксирован сверлом 6 мм 3. Вал ТНВД зафиксирован сверлом 6 мм

Теперь готовимся к установке ремня..

Да . Чуть не забыл! Замена помпы и роликов. И вот тут засада ! Натяжной ролик сменить НЕ получиться так вот просто! Ему не даст выйти со штока-болта центрального опора двигателя!

Итак, возвращаемся к “нашим баранам”, в установке ремня.

Ослабляем 3 болта на шкиве РВ и на шкиве ТНВД. Так, что-бы шкива крутились от руки по продолговатым отверстиям! Ставим оба шкива до упора по часовой стрелке! Это для того, что бы потом при натяжении ремня была возможность поворота шкивов РВ и ТНВД ( а тянуться они будут против часовой). А сами валы то у нас зафиксированы, с ним ничего страшного, они стоят на своих местах со сверлами! Крутятся просто “накладки шкивы” на них. Одеваем ремень Натягиваем натяжной ролик, фиксируем его. И вот теперь затягиваем 3 болта на шкиве РВ и шкиве ТНВД !!

Вынимаем все сверла, приспособу Т10050 И ставим, что снимали на места.

Далее ВАЖНО! Перед запуском мотора, надо заполнить топливом магистрали ( мы то снимали топливный фильтр, отсоединяли топливные трубки) Это делается по правилам так.. VAG-COM (VCDS) – двигатель(01) – базовые установки (04) – 035 канал – Старт базовых установок

Во втором окошке появиться надпись ВКЛ и будет слышен шум насосов двух сразу ( в баке и эл. подкачивающей, что мы снимали). 30 сек – стоп И так 3 раза по 30 сек.

И далее – ключ на старт !! И слышим приятное урчание своего CBAB .

Можно проверить правильность установки ремня VAG-COM(ом) или VCDS(ом) Группа 005 3-е окно (Стартовая синхронизация) . должно быть 48 (Синхронизация завершена) Группа 051 4-е окно (конкретный угол рассинхронизации КВ и РВ) допуск -6. +6 град.

P.S Забыл. про слив ОЖ для замены помпы. Но это не принципиально..

Натяжители цепи и их виды

Приспособление держит цепок в оптимально натянутом состоянии. Есть 3 вида натяжителей:

1. Механический. Действует за счет плунжерной пружины. Этот трудный в обслуживании модуль нуждается в частой регулировке. В последних разработках предусмотрен индикатор натяжения цепи.
2. Автоматический. В конструкцию включен храповик, который автоматически контролирует натяжение цепи, не дает ей провиснуть.
3. Гидравлический. Работает за счет давления масла внутри. Этим натяжителем комплектуют модели автомобилей последних лет.

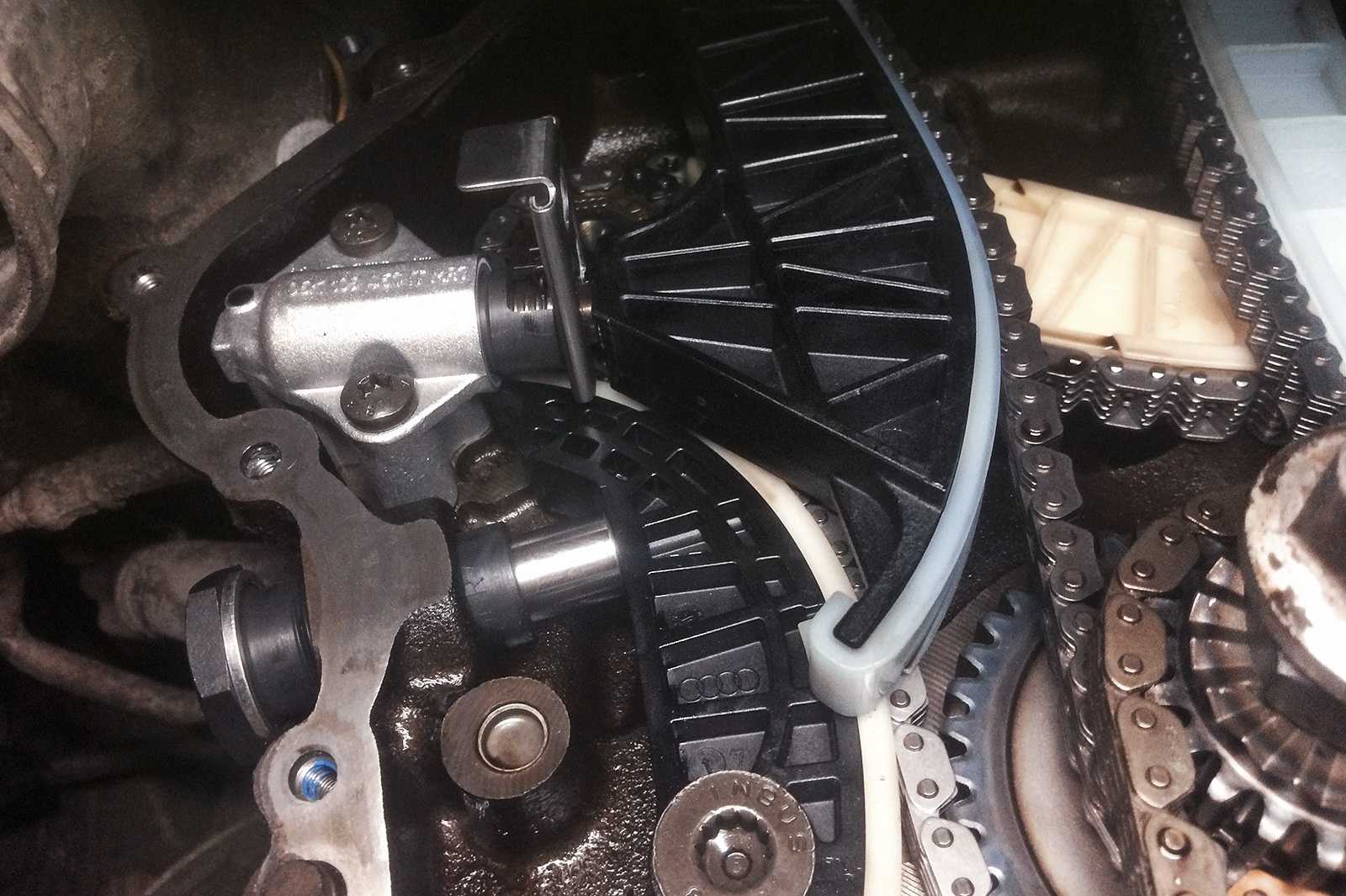

На двигателях 1.8Т АЕБ (AEB), BZB, BVY, AWT стоят гидронатяжители. Их проблема – запорное кольцо и шариковый клапан.

Покупать новый или отремонтировать старый

Модуль находится под капотом, слева, под трубками охлаждения в передней части головки блока цилиндров.

Замена ГРМ

Как отремонтировать гидронатяжитель передаточного элемента:

• Запорное кольцо. Если его перекосило, натяжитель разбирают, промывают в керосине, меняют кольцо. Изготовить деталь можно самостоятельно из пружинной проволоки, соблюдая наружный диаметр 16,6х3 мм.
• Обратный шариковый клапан. В заводском исполнении он герметичный, имеет только две риски с торца корпуса для вывода воздуха. Если клапан пропускает масло, можно промыть в бензине, нажимая на элемент прутиком (проволокой) через масляный канал, либо сразу заменить элемент.

Что представляет собой ГРМ

В цилиндрах двигателей внутреннего сгорания (ДВС) свеча поджигает однородную газообразную смесь, состоящую из топливного тумана и воздуха. Топливная смесь попадает в камеры сгорания через впускные клапаны, превращается в раскаленные газы, которые с силой толкают поршень вниз. Так совершается такт рабочего хода. Затем поршень идет вверх и через выпускные клапаны выбрасывает отработанные газы наружу – это такт выпуска.

Метки цепи

Регулирует процесс впуска топлива и выпуска отработки газораспределительный механизм – ГРМ. Этот узел связывает коленчатый вал, откуда идет крутящий момент, с распределительными валами, управляющими клапанами.

Связь и четкую синхронизацию валов осуществляют приводы – ременный или цепной. Цепь натягивается на звездочки валов: КВ (коленчатого вала) и РВ (распределительного вала). Ремень надевается на их шестерни.

Как проверять метки

Чтобы после замены цепи валы стартовали с правильных положений и не сбились фазы газораспределения, мастера соблюдают соответствие установочных меток.

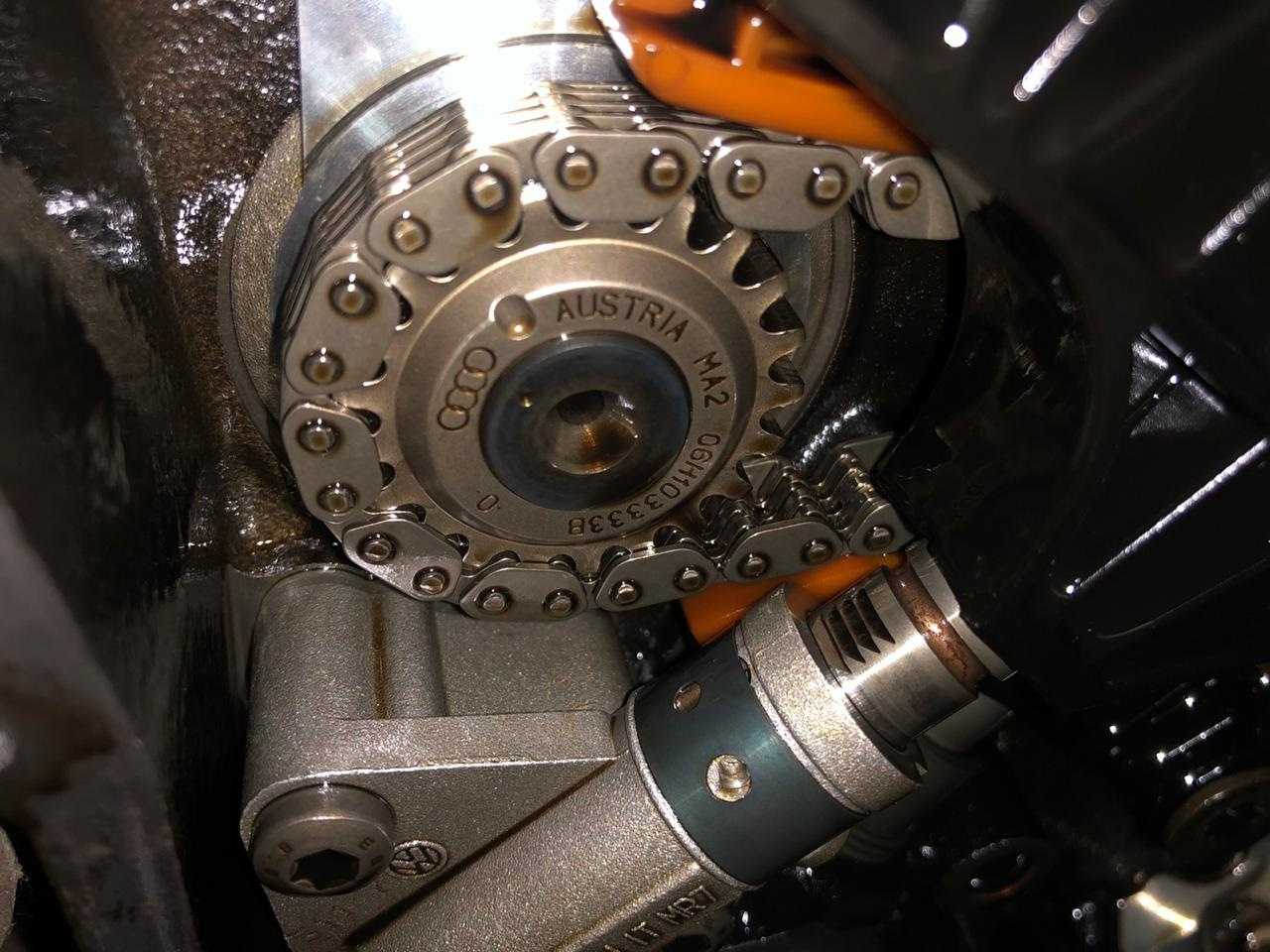

Риски, выемки, точки, выштамповки располагаются на коленвале и распределительных валах впускных и выпускных клапанов. На цепи 3 звена выделены напылением другого цвета, отличного от остальной ленты. Устанавливать метки на цепном приводе просто:

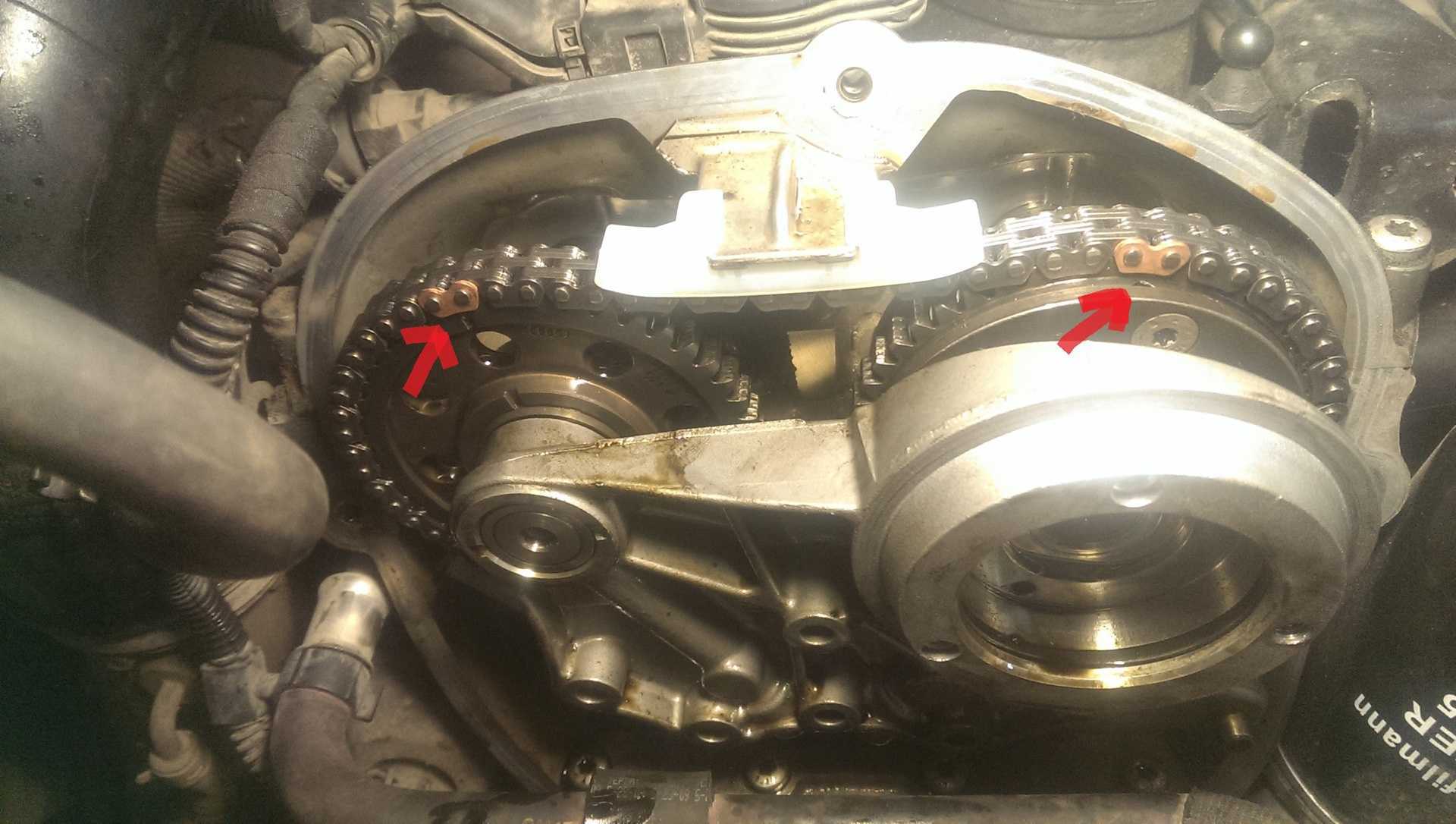

• Метку на звездочке КВ совмещают с цветным звеном цепи.
• Указатели на звездах распредвалов должны совпадать с двумя другими звеньями с цветным напылением.

Между метками распредвалов на Volkswagen Passat должно поместиться 16 звеньев цепи.

О двигателях

Линейка моторов для этой модели имеет довольно внушительный список, где представлены силовые агрегаты, работающие как на бензине, так и на дизельном топливе. Их рабочий объём находится в пределах от 1600 см 3 до 288 см 3 для бензиновых вариантов, 1900 см 3 для дизельных двигателей. Число рабочих цилиндров для моторов объёмом до 2 тыс. см 3 — четыре, расположение рядное. Моторы объёмом более 2 тыс. см 3 имеют 5 или 6 рабочих цилиндров, расположены они под углом. Диметр поршней бензиновых моторов равен 81 мм, у дизеля 79,5 мм.

Volkswagen Passat B5

Число клапанов на цилиндр может быть 2 или 5, в зависимости от модификации мотора. Мощность бензиновых двигателей может быть в пределах от 110 до 193 л.с. Дизельные моторы развивают от 90 до 110 л.с. Привод клапанов осуществляется зубчатым ремнём за исключением мотора TSI, у которого в механизме работает цепь. Тепловой зазор клапанного механизма регулируется гидравлическими компенсаторами.

Установка Ремня ГРМ Фольксваген

ПРИМЕЧАНИЕ: Двигатель должен быть НЕПРОГРЕТЫМ.

1. Убедитесь, что установочные метки звездочки распределительного вала совмещены Рис.150920.3.
2. Убедитесь, что установочные метки звездочки коленчатого вала совмещены Рис.150920.7.
3. Наденьте ремень привода ГРМ в следующем порядке:

   ПРИМЕЧАНИЕ: Если устанавливается старый ремень, то соблюдайте направление вращения ремня по нанесенным на ремне меткам.

4. Убедитесь, что фиксирующий выступ расположен в выемке головки блока цилиндров Рис.150920.15.ПРИМЕЧАНИЕ: Убедитесь, что ведущая ветвь ремня натянута между звездочками.
5. Ослабьте гайку ролика натяжителя Рис.150920.13.
6. Поворачивайте натяжитель по часовой стрелке до тех пор, пока выемка Рис.150920.16 не будет находиться над выступом Рис.150920.17 на опорной пластине. Используйте ключ-шестигранник Рис.150920.14.
7. Ослабьте натяжение ремня.
8. Медленно поверните натяжитель по часовой стрелке до совмещения выемки с выступом на опорной пластине Рис.150920.17 и Рис.150920.18. Используйте ключ-шестигранник Рис.150920.14.
9. Затяните гайку ролика натяжителя Рис.150920.13. Момент затяжки: 25 Нм.
10. Медленно проверните коленчатый вал на два оборота по часовой стрелке до совмещения установочных меток Рис.150920.3 и Рис.150920.7.ПРИМЕЧАНИЕ: Последние 45° поворачивайте коленчатый вал плавно и без остановок.
11. Убедитесь, что установочные метки совмещены Рис.150920.3 и Рис.150920.7.
12. Убедитесь, что метка Рис.150920.18 совмещена с выступом Рис.150920.17 на опорной пластине.
13. Если нет: Повторите процедуру натяжения.
14. Установите:
15. Затяните болты кронштейна правой опоры двигателя Рис.150920.10. Момент затяжки: 45 Нм.
16. Опустите двигатель.
17. Затяните болт кронштейна правой опоры двигателя Рис.150920.6. Момент затяжки: 45 Нм.ПРИМЕЧАНИЕ: Болт кронштейна правой опоры двигателя Рис.150920.6 на 25 мм короче, чем другие болты Рис.150920.10.
18. Установите:
19. Затяните болты шкива коленчатого вала Рис.150920.4. Момент затяжки:
20. Убедитесь, что установочные метки совмещены Рис.150920.2 и Рис.150920.3.
21. Установите правую опору двигателя и отрегулируйте ее положение Рис.150920.9:
22. Затяните:
23. Установите детали в порядке, обратном снятию.
24. Затяните болты реактивной тяги двигателя Рис.150920.8. Момент затяжки: 40 Нм + 90°. Используйте новые болты.
25. Заправьте систему охлаждения.

Как проверить состояние цепи

Цепь менее склонна к обрыву, чем ремень. Но если это случается, последствия тяжелее: гнутся клапаны, пробивает поршни, изнашиваются звездочки валов. Случается, что ломаются РВ.

Замена цепи ГРМ

Как диагностируют цепной привод самостоятельно:

• На слух. Стуки из-под капота, переходящие в треск на высоких оборотах двигателя: плохое масло, растянулась цепь, поломался гидронатяжитель (ГНЦ).
• По выхлопу. Из выхлопной трубы идет черный дым при резком нажатии на акселератор: сбиты фазы газораспределения. Однако состояние ГРМ – не единственная причина изменения цвета дыма.
• Визуально. Снимают воздуховод, следом крышку распредвалов. Проворачивая КВ, осматривают деталь по всей длине. Если обнаруживают провисание в верхней части или люфт на звездочках валов, принимают решение о замене.

Потеря мощности мотора, увеличение расхода топлива – косвенные признаки износа цепи газораспределителя. Устанавливать дополнительные болты на натяжитель цепи «Пассата Б5» или второй натяжной механизм не рекомендуется: временная мера все равно приведет к капитальному ремонту силовой установки.

Процедура замены на моторе RP

Ремень ГРМ привода клапанного механизма на двигателе RP Пассата третьего поколения требует периодической замены. Многие владельцы не рискуют самостоятельно выполнить такую операцию, но самостоятельная замена не представляет собой сложной процедуры, вполне под силу водителю.

Схема ГРМ

Специального оборудования, инструмента искать не приходится.

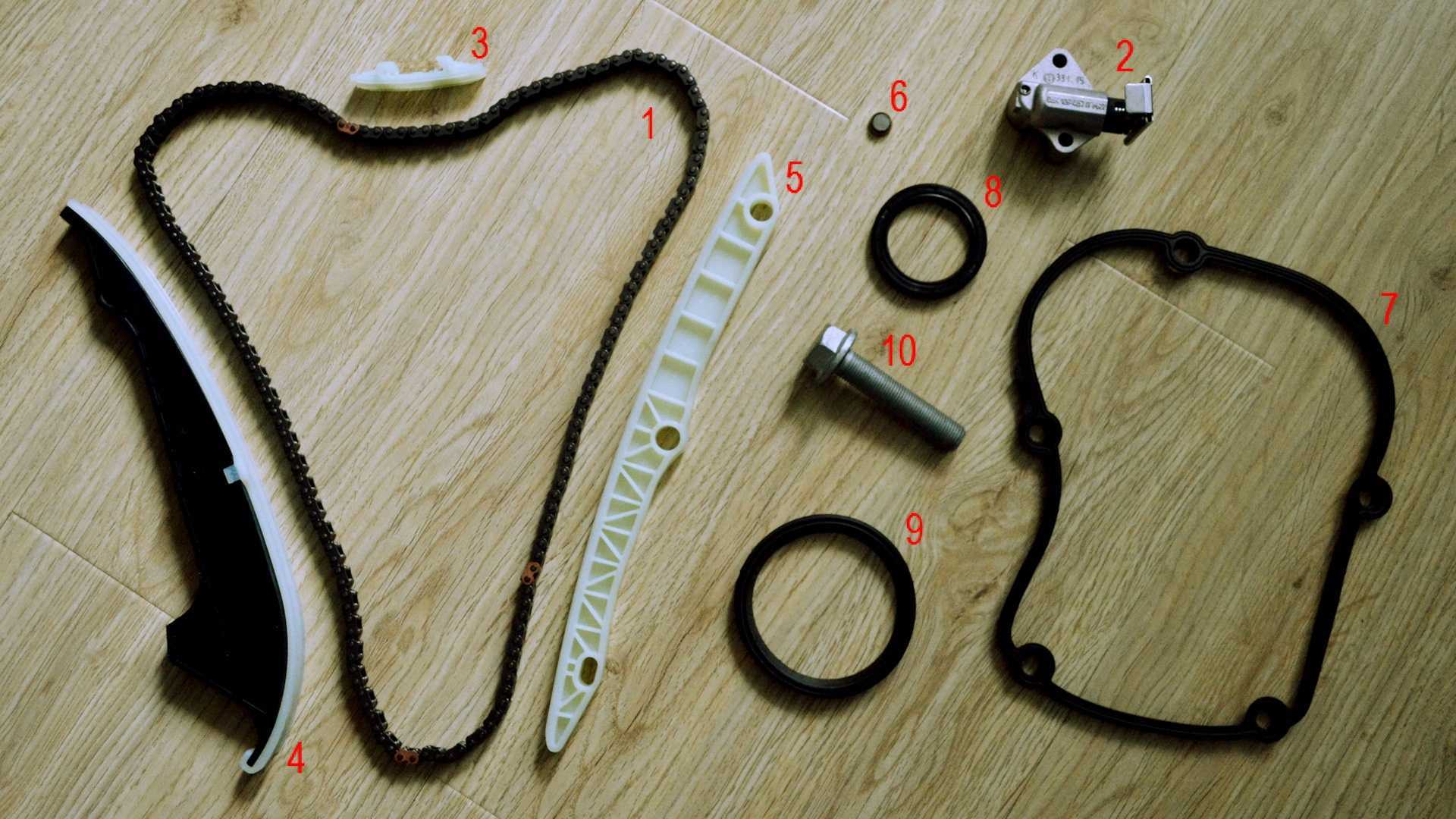

Приобретаются необходимые запасные части:

1. Зубчатый ремень.
2. Натяжной ролик.
3. Автомобильный домкрат.
4. Подставку под кузов автомобиля.
5. Противооткатные башмаки.
6. Набор гаечных ключей.

Проведению замены ремня в моторном отсеке мешает корпус воздушного фильтра, его необходимо демонтировать, после этого места будет вполне достаточно. После этого на правом переднем колесе ослабляют колёсные болты, приподнимают кузов домкратом, устанавливают подставку. Под задние колёса следует установить башмаки, чтобы исключить откат машины, снимают переднее колесо со ступицы.

Основной порядок действий

• Снимают верхний пластиковый защитный корпус механизма ГРМ.
• Следующим шагом будет установка поршня первого цилиндра в верхнюю мёртвую точку, должны совпадать три метки.
• Убедившись в правильности установки меток, снимают оставшийся защитный корпус. Для удобства дальнейшей работы можно маркером пометить расположение шестерён коленвала и распредвала.
• Подошла очередь для снятия шкивов коленвала, они крепятся четырьмя болтами. Отворачивают их шестигранником на «6». Коленвал от проворачивания необходимо застопорить.
• Ключом на «15» отворачивают болт натяжного ролика, ослабляют натяжение зубчатого ремня, снимают его с двигателя.
  Далее демонтируют ролик натяжного устройства.

Установку новых деталей привода механизма ГРМ выполняют в обратной последовательности, но перед этим следует убедиться в правильности установки меток. По окончании работы поворачивают на два оборота коленвал, чтобы проверить совпадение меток. Поворачивать коленвал для установки или проверки меток, можно ключом за болт на шкиве.

Установочные метки

На этом моторе имеются метки ГРМ Фольксваген Пассат В3 для правильной установки фаз газораспределения.

Первой проверяют метку на шкиве коленвала и блоке цилиндров. На шкиве имеется риска, которая должна совпадать со стрелкой на защитном корпусе привода ГРМ.

Метка шкива коленвала

Метка шкива коленвала и промежуточного вала

Вторую метку можно увидеть при снятии резиновой заглушки на корпусе механизма сцепления. Метка на маховике должна совпадать с выступом на корпусе механизма сцепления.

Метка маховика

 Ещё одна метка имеется на шестерне распредвала. На более новых моторах её располагают с внешней стороны, на старых моделях она находится с внутренней стороны, должна совпадать с плоскостью головки блока цилиндров. И также правильность установки меток можно проверить по расположению бегунка распределителя зажигания. Для этого снимают его крышку, средина бегунка должна располагаться напротив риски корпуса распределителя зажигания.

Метки распредвала

Только при совпадении всех установочных меток можно быть уверенным, что фазы газораспределения выставлены правильно.
