Замена ремня грм рено логан 1.6 8 клапанов

Регулировка

На двигателях с 8-ю и с 16-ю клапанами натяжение регулируется по-разному. На моторе K4M надо выкрутить винт ключом «на 13». Затем в прорезь на ролике устанавливают шестигранник (см. рис.). Одна грань – это 6 мм.

Автомат натяжения ремня ГРМ

Поворачивая шестигранник, добиваются совпадения прямоугольных меток. Затем винт снова закручивают.

Что касается 8-клапанных моторов, здесь «автомата натяжения» нет. Всё регулируется вручную. Сначала ослабляют крепление, используя ключ «на 16».

Ролик натяжения, 8-клапанник Рено

Специальным ключом, показанным на фото, ролик поворачивают вправо или влево и получают нужное натяжение. Крепёжный винт затем закручивают.

Источник

Сколько стоят ремни ГРМ?

Рекомендуется заменять детали комплектом с использованием оригинальных изделий. Аналоги, имеющие низкую цену, позволят сэкономить не более 1000-1200 рублей на комплекте. Но риск досрочного выхода узла из строя многократно увеличивается.

Наименование детали и каталожный номер	Цена, руб
Ремень на 8-клапанный двигатель, 8200939081	800
Ремень на 16-клапанный двигатель, 8201069699	1400
Ролик натяжения на 8-клапанный мотор, 8200908180	2200
Ролик натяжения на 16-клапанный мотор, 7700108117	По отдельности не поставляется
Обводной ролик 16-клапанного двигателя, 7700107150	Аналогично
Ремкомплект (ремень и ролики) на 8-клапанный мотор, 130С17480R	3000
Ремкомплект (ремень и ролики) на 16-клапанный мотор, 7701477014	4300
Цены актуальны для трех регионов: Москва, Челябинск, Краснодар

О газораспределительном механизме

Суть работы двигателя внутреннего сгорания заключается в том, что в определённый момент горючая смесь подаётся в камеру сгорания, сжимается, воспламеняется, поршень двигается вниз, поворачивая коленвал, при движении поршня вверх выводятся из камеры отработанные газы. Всеми этими процессами управляет газораспределительный механизм двигателя.

Он состоит из нескольких деталей, это:

Один или два распредвала, которые расположены в ГБЦ.
Впускные, выпускные клапаны. Они установлены в чугунные направляющие втулки, которые запрессованы в ГБЦ.
Клапанные пружины, которые возвращают клапан в исходное положение.
Каждый клапан приводится в движение распредвалом через шайбы, которые для установки теплового зазора подбираются индивидуально для каждого клапана. На современных моделях моторов устанавливают гидрокомпенсаторы, которые без вмешательства водителя самостоятельно устанавливают нужный зазор между клапаном и распредвалом.
Привод механизма ГРМ. Распредвал получает вращение от коленвала через зубчатый ремень, натяжной, отводной ролики. Одновременно через ремень получает вращение насос в системе охлаждения двигателя.

Владельцам следует учитывать, что на моторах с 16 клапанами ремень нагружен больше, так как вращает деталей в два раза больше, чем на 8 клапанном движке. Использование в приводе ГРМ зубчатого ремня позволило уменьшить массу силового агрегата. Длина двигателя стала короче, что позволяет без особых проблем устанавливать двигатель поперечно в моторном отсеке. Шумность работающего мотора значительно меньше против работы силового агрегата с металлической цепью в приводе ГРМ. Затраты на техническое обслуживание привода ГРМ с ремнём стали меньше, работу выполнять стало проще. «Ходимость» ремня довольно высокая, но требуется неукоснительное выполнение рекомендаций производителей мотора.

Что может произойти, если не поменять ремень вовремя

Каждый водитель должен знать особенности эксплуатации силового агрегата своего транспортного средства. Это в полной мере касается привода ГРМ мотора.

Игнорирование требований по обслуживанию двигателя может привести к серьёзным поломкам мотора, это потребует дополнительных финансовых и материальных затрат по их устранению. Правильное обслуживание позволяет отработать положенный приводу ресурс без проблем. Степень повреждения деталей мотора из-за выхода из строя ремня зависит от типа мотора, прежде всего от конструкции головки блока цилиндров.

Для получения высоких показателей двигателя требуется улучшить наполняемость камеры сгорания рабочей смесью и своевременный отвод выхлопных газов. Для этого на каждый цилиндр устанавливают четыре клапана, по два на впускном и выпускном трактах (К4М). Работа мотора на высокооктановом топливе требует увеличения степени сжатия. Это достигается уменьшением объёма камеры сгорания. При повреждении зубчатого ремня клапана зависают в неподвижном положении, поршня продолжают движение в верхнюю мёртвую точку.

В таком случае происходит «встреча» поршней с клапанами, они получают изгиб, возможно получение повреждений поршней, шатунов. Ремонтники приводят много примеров, когда капитальному ремонту после такой «встречи» подвергали ГБЦ целиком. У моторов Рено Логан, у которых в головке восемь клапанов, такие повреждения также случаются. Это двигатели K7J, K7M.

Замена ремня ГРМ Рено Логан 8 кл

Аналогично замена ремня ГРМ производится на Рено 1,4-1,6 8V (K7J, K7M) до 2010 г.в. Логан, Сандеро. Так же полезным будет статья (лампы устанавливаемые на Рено Логан)

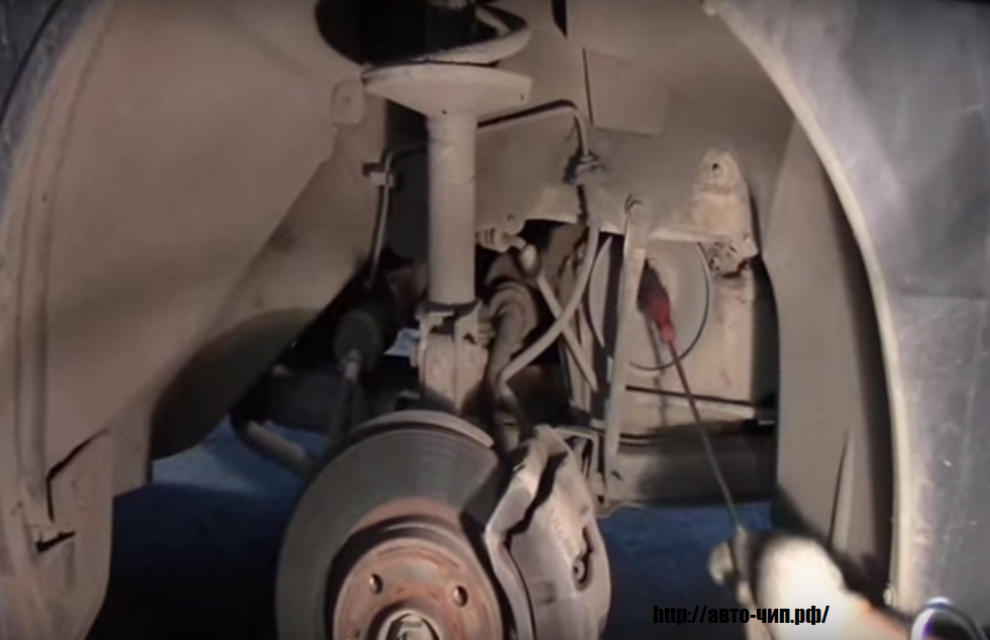

1 Поддомкрачиваем машину, откручиваем переднее правое колесо, затем снимаем правый локер арт.8200410008 (он крепится на трех разных клипсах). Далее нам необходимо открутить шкив вспомогательных агрегатов, он крепится болтом на 18. Но для этого его необходимо заблокировать. Вам нужно поставить пятую передачу и нажать на тормоз. Этот способ самый быстрый и легкий.

снятие шкива рено логан

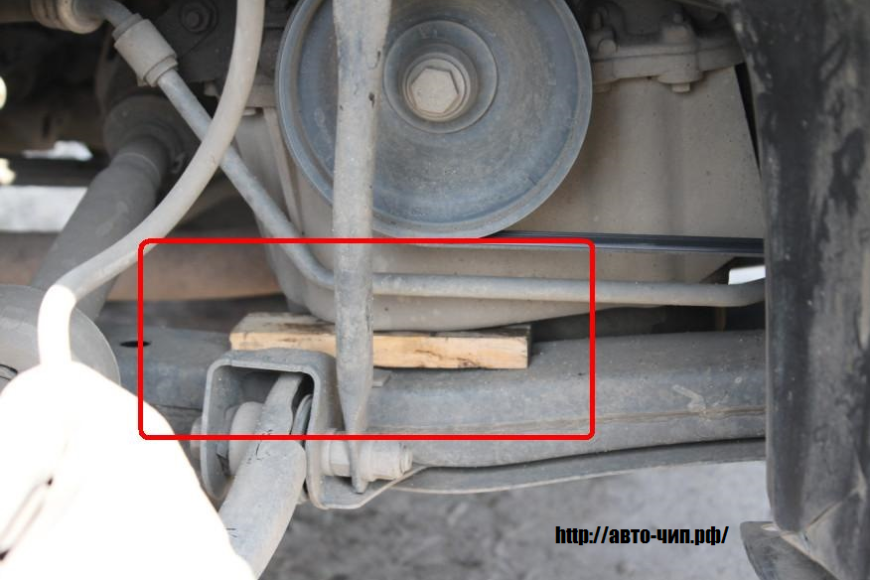

2 Нам необходимо подпереть двигатель для того чтобы снять правую подушку. Это можно сделать при помощи домкрата, либо вставить между подрамником у мотором кусок дощечки.

Фиксируем двигатель Рено Логан

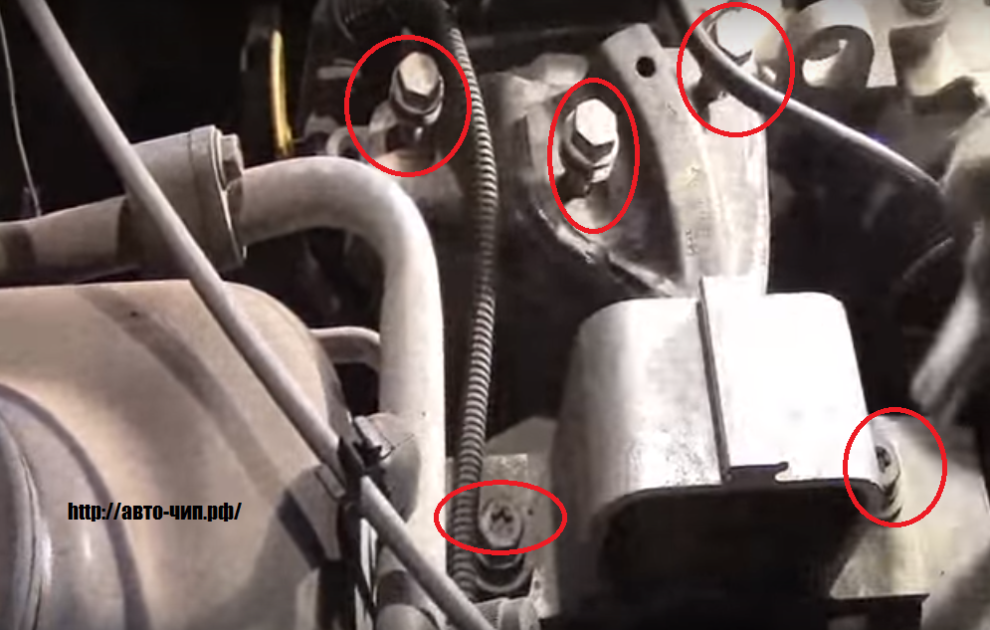

3 Откручиваем подушку двигателя. Нам необходимо открутить шесть болтов головкой на 16. Сняв подушку, обязательно проверьте ее на целостность.

Снятие подушки двигателя

4 Далее откручиваем головкой на 10(в зависимости от года авто, болты могут быть на три болта которые держат пластиковый кожух ГРМ, так как он находится поверх основного кожуха.

снятие пластикового кожуха грм

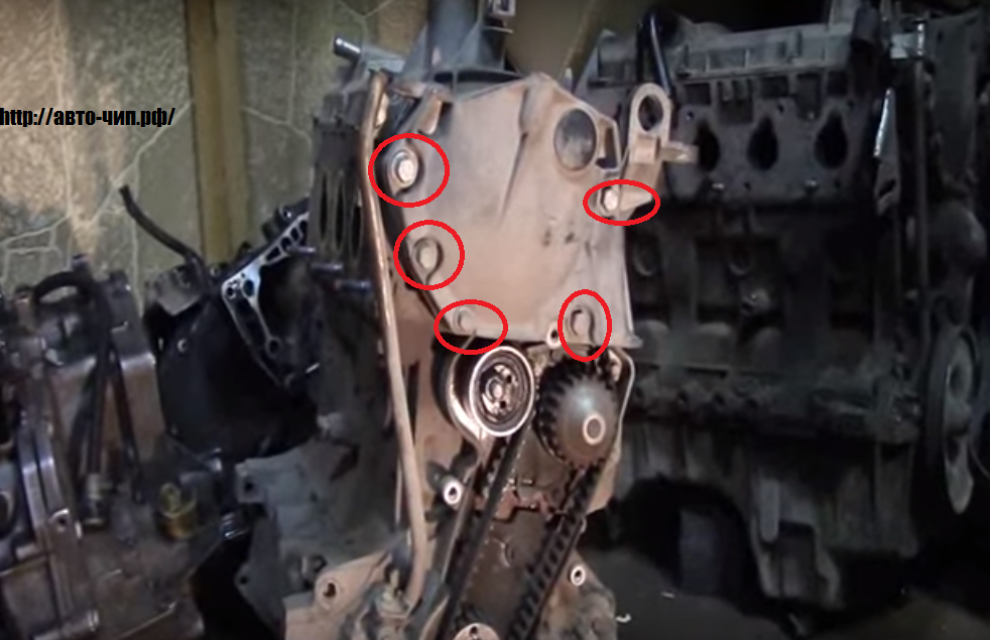

5 Так же снимаем верхний, металлический кожух откручивая пять болтов.

снятие верхнего кожуха грм

6 Выставляем метки. Необходимо поставить метку распредвала на значок Dacia, который набит на головке.

метки распредвала рено логан

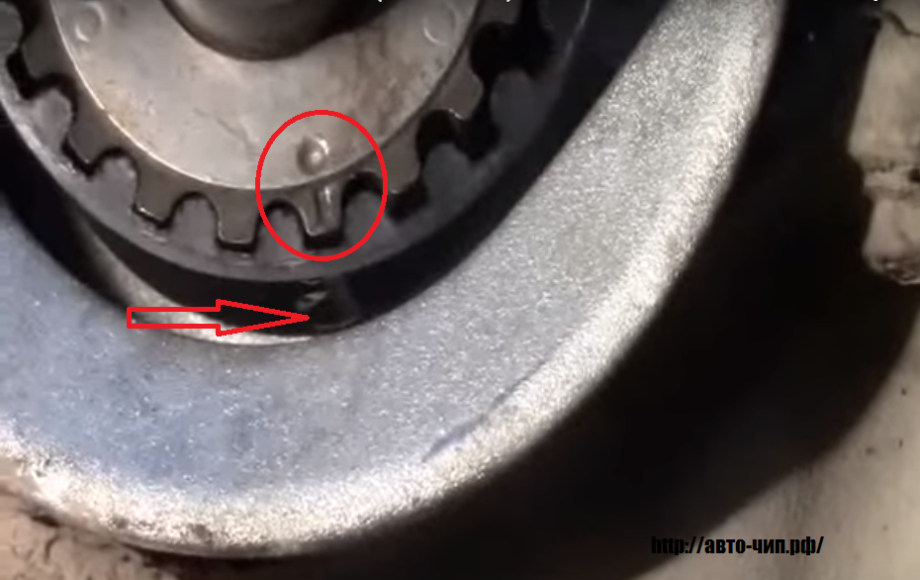

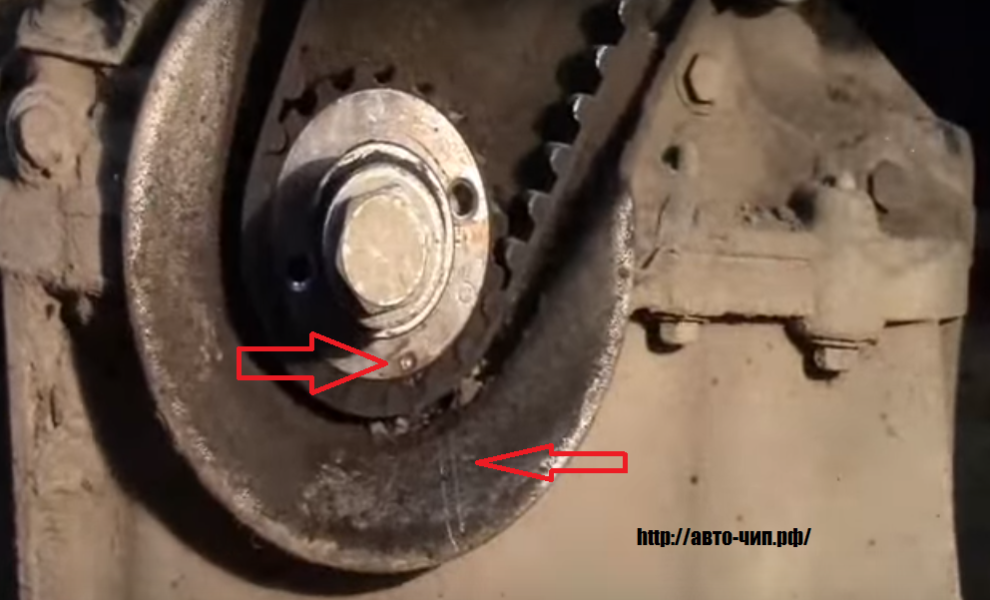

7 После, как вы выставили метки распредвала, ставите метку на коленвала.

Нижняя метка рено логан

8 Откручиваем натяжной ролик головкой на 16 и снимаем старый ремень.

Внимание
Внимание, после того, как сняли старый ремень нельзя вращать коленвал и распредвал во избежание нарушения меток и в дальнейшем загиба клапанов. Так же перед установкой нового ремня обязательно обратите внимание на направления вращения ремня.. 9 Для удобства производите установку нового ремня с нижней шестерни

На ремне есть метки нижняя и верхняя. Для определения на нем есть подсказки в виде направления. Обязательно совместите метку шестерни коленвала с меткой на ремне.

9 Для удобства производите установку нового ремня с нижней шестерни. На ремне есть метки нижняя и верхняя. Для определения на нем есть подсказки в виде направления. Обязательно совместите метку шестерни коленвала с меткой на ремне.

метки нового ремень

10 Затем одеваем ремень на водяной насос и на верхнюю шестерню. Так же сверяем, чтоб метки совпали.

Верхняя метка нового ремень

11 После установки ремня еще раз проверьте все метки и произведите его натяжку. Натяжку ролика необходимо делать против часовой стрелки.

Технические характеристики 1KRFE

1KRFE создавался, как двигатель для городских транспортных средств с малым объемом. Мотор компактный и резвый для мини-авто. Обладает следующими достоинствами:

высокая тяга на средних и низких оборотах;
малый вес;
экономичность расхода топлива;
небольшой уровень выброса вредных газов. Двигатели серии 1KRFE соответствуют экологическому классу Евро 4.

1KRFE – это трех-цилиндровый с прямым их расположением двигатель. Объем цилиндров равен 996 кубических сантиметров. А более подробную информацию можно увидеть в таблице ниже.

Параметр ДВС 1KRFE	Значение
Вес общий	69 кг
Мощность	71 лошадка
Степень сжатия	10,5:1
Диаметр цилиндра	71 мм
Ход поршня	84 мм
Количество клапанов на 1 цилиндр	2
Крутящий момент	91 Нм
Система подачи горючего	EFI – распределенный электронный впрыск
Смазочная система	Комбинированная
Расход бензина в городе на 100 км Расход бензина по трассе на 100 км	5,5 л 4,1 л
Октановое число горючего	95
Жизненный ресурс	250 тысяч км

ГРМ создан по схеме DOHC. Все 12 клапанов оснащены системой VVT-i. Впускной коллектор сделан из пластмассы. Такой прием позволил понизить температуру и увеличить наполнение цилиндров горючей смесью.

Замена ремня ГРМ

Головкой на 13 ослабляется гайка натяжного ролика, при этом важно запомнить, куда показывает стрела натяжного ролика. Это необходимо для будущей установки нового ремня

После этого можно снимать ремень со всех шкивов, помогая себе отверткой. При этом не нужно удивляться, что ремень ГРМ выглядит как новый, если он прошел 60 тыс. км, обрыв может случиться в любой момент.

Для замены ГРМ Рено Сандеро на 16 клапанов и других машин с двигателями К4М вынимается натяжной ролик, потом снимается паразитный или опорный ролик, который крепится торексом на 50. Нужно быть готовым к тому, что сорвать его будет достаточно тяжело. Ролик сидит на втулке, которую нужно сохранить.

Перед установкой ремня снимается шестерня коленчатого вала. Для этого понадобится специальный съемник, который можно заменить двумя ввернутыми винтами, за которые тянут пассатижами или разводными ключами. Шестерня должна легко сняться. Зачистите ее внутреннюю часть, а шестерни и ролики, на которые крепится ремень ГРМ, продуйте сжатым воздухом. Дополнительно требуется проверить шкив помпы на вращение и наличие подтеков.

Установка ГРМ Рено 1.6 16, начинается с монтажа натяжного ролика. Его выступ должен вставляться в прорезь на помпе, после чего он фиксируется и наживляется гайкой. Далее монтируется паразитный ролик, при этом втулка прикладывается другой стороной, чтобы не зажать дополнительные пыльники. Этот ролик затягивается до упора.

Новый ремень сначала надевается на шестерни распредвалов, затем на паразитный ролик, далее на помпу. Нужно следить, чтобы не было сильной слабины. Машину поднимаете для установки шестерни коленвала. Но убедитесь, что коленвал находится в правильном положении. Для этого берется крепежный болт, под него подкладываются гайки и он наживляется на коленвал. После фиксации он должен проворачиваться против часовой стрелки, а по часовой – не двигаться.

Далее болт выворачивается, но при этом нужно следить за тем, чтобы коленвал не отошел обратно, а оставался упертым в стопор. Только потом шестеренка надевается на шпонку. Она будет входить туго, но это нормально, но шпонку нужно надеть до конца. Чтобы она окончательно встала на место, нужно натянуть ремень ГРМ. Справа ремень должен быть туго натянут, а слева он натянется роликом. После установки шестерни нужно еще раз убедиться, что коленвал уперт в стопор.

Натяжка производится шестигранником по стрелке на натяжном ролике. Метки ГРМ должны совместиться с началом паза на ролике. После совмещения гайка на 13 поджимается головкой, но не затягивается. Снова проверяется коленвал, чтобы люфт, если он есть, выбрался натяжкой ремня. Теперь можно затягивать ролик.

После установки ремня ГРМ снимаются стопора распредвалов и выворачивается стопор коленвала. Делается один оборот коленвала, при этом нужно следить за натяжкой ремня. Далее снова стопорится коленвал, доворачивается до упора и устанавливаются пластины фиксации распредвалов. Если это удалось сделать, значит, зажигание не ушло, и двигатель будет работать нормально. Натяжка при этом не должна измениться.

После этого устанавливается верхняя крышка защиты, поскольку нижняя, пластиковая крышка, будет садиться по верху металлической специальным уплотнителем. Не забываем, что в крышке находится один из болтов, а на шпильках должны остаться втулки. Нижняя крышка заводится из-под низа автомобиля, и затягиваются четыре болта. Откручивается болт, вставленный в коленвал, и устанавливается шкив на генератор.

Для окончательной установки используется новый болт, который должен идти в наборе с ремнем ГРМ. Далее надеваете ремень генератора, отводя подпружинивающий ролик. Обратно ставите опору двигателя, подключаете трубо- и топливопровод. Если требуется, подъемником или домкратом автомобиль подгоняется под опору, а длинный болт вкручиваете в передней части. Чтоб поменять ремень ГРМ Рено Дастер с мотором 1.6 16 клапанов, желательно использовать подъемник из-за большой массы автомобиля. Не забываем, что крышка ремня ГРМ силуминовая, поэтому в ней легко испортить резьбу.

Видео:Замена ГРМ Рено 1,6 16V (K4M) Логан, Дастер, Сандеро, Ларгус, Логан2, Сандеро2

После поднятия машины вынимаете съемник и герметиком крепите заглушку, а сверху — новые резиновые распредвалы. Их лучше смазать маслом и дослать на место, легко постукивая по кругу молотком. Они должны стоять ровно, без перекосов. Затем устанавливаете ресивер.

Печать

Начнем

Вывешиваем переднее правое колесо и снимаем его, снимаем защиту двигателя и правый пластиковый брызговик, он держится на двух пистонах и пластиковой гайки.

Срываем болт шкива коленвала. Для этого сажаем в салон помощника, который включает пятую передачу и жмет на тормоза, а сами в это время легким движением руки и головки на 18 ослабляем болт коленвала.

Поддонкрачиваем двигатель, но помним, что поддон у Логана дюралевый, поэтому подкладываем широкую доску между домкратом и поддоном. Отворачиваем пять болтов опоры двигателя.

Снимаем опору.

Снимаем ремень привода навесных агрегатов, на данном двигателе он один, который вращает и кондиционер, и гидроусилитель, и генератор.

Расположение ремня, вид снизу.

Ставим ключ на 13 на болт натяжного ролика и поворачивая его по часовой стрелки ослабляем сервисный ремень. Одновременно снимаем его с насоса гидроусилителя.

Используя ключи на 10 и 13 откручиваем верхнею защитную крышку ГРМ.

Головкой на 8 нижнею.

Обе крышки снимаем и протираем чистой ветошью.

Получается такая картина.

1 – шкив распредвала.

2 – помпа.

3 – натяжной ролик.

4 – звездочка коленвала.

Периодичность и признаки замены

По предусмотренному заводом-изготовителем регламенту ремень привода ГРМ автомобилей Рено Логан меняют при пробеге 60 тыс. км или после 4 лет эксплуатации. Кроме того, рекомендуется проводить осмотр деталей привода и выполнять проверку и регулировку ременной передачи через каждые 15 тыс. пробега. И хоть сам ремень (при условии его оригинальности) спокойно «ходит» 90-120 тыс., игнорировать заводские требования не рекомендуется. Дело в том, что поршни 8-клапанных двигателей K7J, K7M не имеют достаточных углублений под тарелки клапанов. При обрыве ремня встреча клапанов с поршнями будет фатальной – их попросту согнет и двигатель выйдет из строя. Ремень может потребовать замены и ранее положенного срока. Вот факторы, которые приводят к его преждевременному износу:

попадание моторного масла;
чрезмерное усилие натяжения;
используется неоригинальный комплект ГРМ низкого качества;
заклинивание помпы, натяжного ролика или распределительного вала.

Проводя регламентные работы после 15 тыс. пробега, следует обязательно осмотреть ремень, даже если до срока его замены ещё далеко. Признаки, свидетельствующие о скором выходе изделия из строя:

трещины;
расслоение материала;
отделение нитей корда;
деформационные изменения в виде изгибов, складок;
износ или повреждение отдельных зубьев;
замасливание.

Снятие ремня ГРМ на 8-клапанном Логане

Для начала поднимаем правое переднее колесо, после чего откручиваем зажим саморез справа вверху и второй зажим на нижнем крае бампера. Далее просто тянем на себя пластиковый протектор, отводим в сторону, заворачиваем, снимать полностью не обязательно. Теперь мы можем беспрепятственно добраться до болта коленвала, но пока не трогаем его. Для начала нам нужно ослабить ремень генератора, который натягивается натяжителем. В общем должен быть натяжной болт, сначала откручиваем два крепежных болта, потом откручиваем натяжитель, натяжитель поднимется, что позволит снять приводной ремень. Теперь мы можем безопасно снять шкив коленчатого вала.

Чтобы коленчатый вал не проворачивался, в кабину можно посадить помощника, он должен включить пятую передачу и зажать педаль тормоза. В этом случае поворачивать колеса коленчатым валом сложнее. Кстати, болт коленвала 18, вот насколько интересны французы.

Теперь перейдем к началу. Здесь вам нужно снять подушку, чтобы получить прямой доступ к крышке ремня ГРМ. Проблема, как многие считают, в том, что при откручивании крепежных болтов мотор развалится, что на самом деле неверно: мотор будет опираться на ограждение или между поддоном и картером можно проложить металлическую пластину толщиной примерно 1 см защитный кожух, тогда двигатель будет надежно стоять на месте.

Головкой на 16 откручиваем три болта крепления подушки к двигателю и два болта к каркасу кузова. Порядок не имеет значения. Снимаем подушку и переходим непосредственно к двигателю. Теперь вам нужно снять верхнюю крышку. Он крепится тремя болтами 13 и одним 10, снизу немного спрятан. Вот тут-то и пригодится храповик. Не бойтесь, если 13 винтов закрутятся, это нормально. Чтобы снять крышку, слегка поверните ее против часовой стрелки, чтобы освободить ее от монтажной проушины.

Что ж, теперь нам нужно снять нижнюю часть кожуха, она пластиковая. Лучше открутить два болта из 8 вверху и два внизу. Крышка легко снимается. Для отделки снимите натяжной ролик. Но сначала включите пятую передачу, поверните левое переднее колесо, пока не увидите метку распредвала вверху

Его положение не важно, важно его увидеть. В народе бытует мнение, что на головке есть отметина, но она есть, но это не критично, важно именно совпадение отметок коленвала / распредвала

Поэтому когда увидели отметку, откручиваем ролик натяжителя ключом на 17, снимаем старый ремень ГРМ, устанавливаем новый.

А теперь самый простой способ

Просто выставили метку распредвала вверх, специально поправили старую метку на ремне ГРМ для наглядности. Отметка на поясе сома может не совпадать из-за того, что плечи ремня между отметками разные, и с каждым поворотом смещаются два зуба. Если вы терпите, то после определенного количества оборотов все знаки встанут на свои места, но они нам не нужны.

Значок в кружке понадобится, если мы проделаем долгий путь, касающийся конца статьи.

Если старая метка на ремне и распредвале совпадала, то еще и вторая на ремне и коленчатом валу.

Если у вас более новый Логан, звездочка распределительного вала будет выглядеть так.

Отметим метки на ремне маркером, если они не хранятся, запоминаем, какой распредвал. Отпускаем гайку приемной бобины и снимаем ремень вместе с роликом.

Новый комплект ГРМ.

Новый ремень ГРМ имеет маркировку и направление движения.

Накладываем старый ремень на новый и удивляемся, насколько четко сочетаются все отметки.

Ставим новый ремень ГРМ на место, совместив метки на ремне с метками на распредвале и коленвале. Закручиваем роликом при помощи обычного ВАЗовского приспособления. Проверяем натяжение ремня, двумя пальцами поворачиваем длинную ветку и, если ее можно повернуть более чем на девяносто градусов, снова натягиваем. Это все. Вы можете поставить на место все, что было ранее удалено.

Установка ремня на 16-клапанном ДВС

Отметки на новом ремне должны совпадать с выемками на шкивах.
Даже если натяжной ролик все еще функционирует, все же лучше снять его во время установки, чтобы освободить больше места.
На место старого ремня монтируем новый и в первую очередь устанавливаем на распредвалы, затем натягиваем на водяной насос и паразитный ролик.
При установке ременной передачи важно следить за тем, чтобы шкивы не вращались. Даже небольшое отклонение в этом случае недопустимо.
Теперь установите ролик натяжителя и натяните им сам ремень ГРМ

Если ремень прогибается более чем на 90 градусов, снова затяните его.
Установив ремень, натянув и проверив метки, можно смонтировать все в обратном порядке и заменить крышки распределительных валов.
После сборки коробки ГРМ нужно установить на место правую подушку двигателя, снять блок с домкрата, надеть протектор картера, собрать ствольную коробку, поставить ствол и прикрутить колесо.

См. Установку нового ремня ГРМ ниже.

Периодичность замены ремня грм на «Рено Логан»

По регламенту, ремень ГРМ необходимо менять каждые 60 000 км пробега или через 4 года активной эксплуатации. Ничего страшного не случится, если замена произойдёт и на 70 000 км, утверждает регламент. Но на практике всё зависит от манеры езды: у одних автолюбителей ремень сдаёт позиции уже на 50 000 км, у других спокойно живёт до 100 000 км. Автомобилисты рекомендуют менять ремень после 45 000 км пробега, немного корректируя эту цифру по результатам диагностики.

Когда точно надо менять ремень

Согласно регламенту, через каждые 15 000 км пробега Logan должен проходить техническое обслуживание. Даже если до плановой замены ремня ГРМ ещё далеко, во время ТО его нужно тщательно осмотреть. О том, что он скоро выйдет из строя, сигнализируют:

расслоение резино-металлической основы;
появление трещин и порезов;
отделившиеся кордовые нити;
складки, изгибы, вмятины и прочие деформации;
повреждённые зубцы;
замасленный материал ремня.

Если ремень в порядке, а до плановой замены ещё далеко, его просто подтягивают и оставляют до следующей диагностики.

Что будет, если не поменять ремень вовремя

Результатом несвоевременной замены ремня ГРМ может стать сильная деформация клапанов в головке блока цилиндров. В этом случае ремонт может стоить очень дорого. Клапана гнутся на обеих версиях 8-клапанных двигателей, устанавливаемых на Логан, и на K7M, и на K7J.

Замена ремня ГРМ 8 клапанов

Для выполнения работы потребуется:

домкрат;
тренога для фиксации автомобиля;
набор гаечных ключей и головок;
динамометрический ключ;
набор запасных частей.

Инструкция по замене ремня

Последовательность шагов по замене:

Установить автомобиль на подъемник или поддомкратить правую переднюю сторону. После установки треноги домкрат убирается.
Снять лист защиты картера двигателя.
Демонтировать правое переднее колесо для обеспечения доступа к пластиковому брызговику колесной арки.
Снять с автомобиля брызговик, зафиксированный двумя пластиковыми пистонами и гайкой. Пистоны расположены по нижней кромке, гайка — на верхней части детали. Демонтаж необходим для обеспечения доступа к шкиву коленчатого вала.
Отвернуть гайку крепления шкива. В гаражных условиях применяется включение высшей передачи (на механической коробке) и одновременное нажатие на педаль тормоза. На этом этапе требуется помощь второго человека. После того как будет зажат тормоз, производится сдергивание с места гайки крепления (ключ на 18 мм). Еще одним способом блокировки вала является установка отвертки в паз, образующийся на месте предварительно снятого датчика положения коленчатого вала. Сенсор устанавливается на два болта размером 10 мм.
Подложить под картер двигателя широкую доску и немного приподнять силовой агрегат домкратом. Запрещается упирать домкрат напрямую к поддону мотора, поскольку есть риск поломки детали.
Открутить три болта крепления опоры двигателя к картеру. Затем откручиваются две точки крепления опоры к лонжерону. Все болты имеют размер 16 мм.
Снять опору. Некоторые владельцы демонтируют масляный щуп, поскольку его можно повредить в процессе дальнейшей работы. Отверстие щупа закрывается чистой ветошью, предотвращающей попадание грязи в масло.
Демонтировать поликлиновый ремень привода навесного оборудования. Для этого требуется провернуть ключом на 13 мм болт крепления ролика натяжителя. После ослабления натяга ремешок снимается со шкивов. Рекомендуется проверить состояние беговой дорожки и шкивов. Поврежденные детали должны заменяться новыми, поскольку от их состояния зависит бесперебойная работа силового агрегата.
Снять верхний металлический защитный кожух механизма ГРМ, который установлен на шести болтах с размером головки 10 и 13 мм. Демонтировать нижнюю пластиковую секцию кожуха, установленную на двух болтах 8 мм. Снятые крышки рекомендуется очистить от грязи и пыли чистой ветошью.
Выставить коленчатый вал в положение, соответствующее верхней мертвой точке в первом цилиндре (от шкива вала). В этом положении метка на шестерне распределительного вала находится напротив литеры D, пролитой на головке блока.
Демонтировать натяжитель ремня, установленный на болт с размером головки 16 мм.
Снять старый ремень и ролик с двигателя.
Установить на место новый ремешок, на внешней поверхности которого имеются метки, соответствующие точкам на шестернях коленчатого и распределительного валов. Кроме этого, на поверхность нанесены стрелки, указывающие направление движения ремня при работе.
Смонтировать на место натяжной ролик, отрегулировав натяжку ремня. Правильно натянутое изделие невозможно вывернуть на угол больший чем 90º.
Провернуть коленчатый паз вручную на несколько оборотов для проверки корректности работы. Если метки не сбились, то производится обратная сборка двигателя.
