Замена рулевых тяг ford focus 3

Восстановительные работы

В большинстве случаев можно обойтись без покупки нового узла. Если у вас достаточно опыта и желания, можно попробовать выполнить обслуживание рулевой рейки в гаражных условиях. Процедура включает следующие действия:

1. Снимите клеммы с аккумуляторной батареи, выровняйте рулевое колесо. Далее  открутите головкой на 10 рулевой кардан, зафиксировав руль ремнем безопасности. Снимите рейку и зажмите ее в тисках.
2. Установите метку, чтобы при установке правильно поставить узел, ведь рулевое колесо должно быть только в определенном положении. Открутите три гайки Т-30 на крышке распределителя, гайку прижимного механизма, заглушку и гайку распределителя. Демонтируйте шесть винтов E-30 электрического мотора и уберите его в сторону.
3. Извлеките вал рулевой рейки из корпуса и зафиксируйте его в тисках. При помощи отвертки снимите шкив шнекового подшипника, после чего открутите гайку.
4. Отполируйте вал, замените шарики при их сильном износе (их количество 85 штук).
5. Проверьте ремешок рейки на наличие надрывов и повреждений. При необходимости замените его или проведите натяжку.
6. Смажьте шнек подшипников специальной смазкой с рабочей температурой от -40 до +160 градусов Цельсия.
7. Проверьте целостность пыльников и все детали на наличие люфтов.
8. Установите новый подшипник и соберите полностью рулевую рейку.

Это основные процедуры по обслуживанию рулевой рейки на Ford Focus 3. На работу может уйти несколько часов, поэтому выделите для этого дела свой выходной.

Как только рулевая рейка будет установлена, проведите тест-драйв машины. Проверьте курсовую устойчивость и наличие стука. Если проблему устранить не удалось, обратитесь в сервисный центр для диагностики. В мастерских механики могут замерить шумы от рулевой рейки и сравнить полученные данные с эталонной диаграммой.

Предназначение и виды узла

Для начала сделаем небольшой экскурс в теорию. Рулевая рейка – это специальный механизм, который используется для передачи усилия с руля на колеса, позволяя поворачивать последние прямо из кабины. В общем случае рейка состоит из цилиндра, в котором установлена зубчатая рейка, часть вала, приходящая со стороны руля. В конструкцию входят  пружины, сальники, фиксаторы подшипников и другие элементы. Таким образом, рейка состоит из целого набора мелких деталей, поэтому выход из строя хотя бы одной из них может неблагоприятно сказаться на управляемости автомобилем.

Существует несколько разновидностей рулевых реек, каждая из которых имеет свои особенности. В классификацию по типу входят:

• Механическая. Самый простой и дешевый механизм. Вращение колес осуществляется только с помощью приложенной силы водителя, поэтому такой руль достаточно трудно и долго вращать. Если в конструкции имеется передаточный механизм, то вращении становится легче. За счет максимально простой конструкции отличаются надежностью и дешевизной ремонта.
• С гидроусилителем. В конструкции рейки используется специальный насос, который упрощает вращение руля. Также при попадании в яму удар погасит гидроусилитель, поэтому водитель практически не ощутит вибраций на руле. К минусам относится ухудшение чувствительности управления.

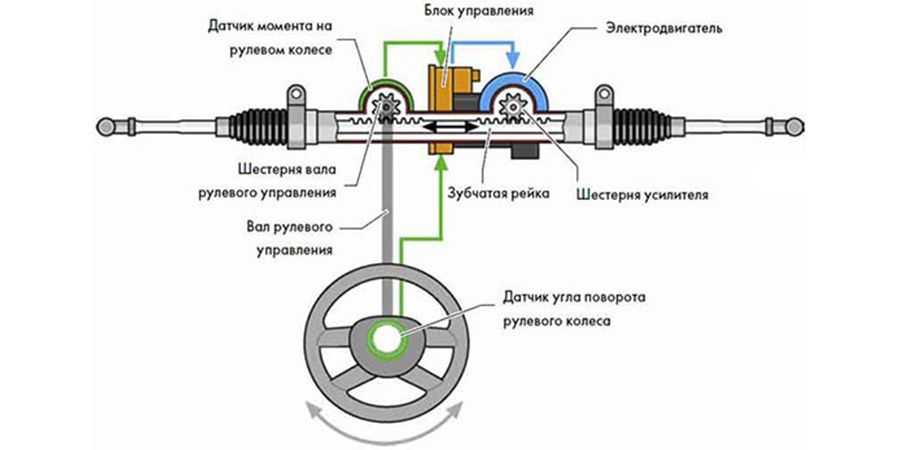

• Электрический усилитель (ЭУР). На замену гидравлики установлен электрический мотор. Это одни из самых дорогих реек, которые не подвержены морозам. Они имеют высокую эффективность. Отсутствие различных сальников и рабочих жидкостей существенно упрощает эксплуатацию узла.

На Ford Focus 3 установлена именно ЭУР, поэтому будьте готовы, что покупка оригинальной рейки может сильно ударить по вашему кошельку.

Срочный ремонт рулевых реек в Москве

Оперативно ремонт рулевой рейки в Москве либо обмен проведут мастера техцентра ВИПГУР. Обращайтесь к нам для сотрудничества, если появились люфт, течь или стук. Предлагаем пройти осмотр рабочего агрегата на современном оборудовании. Правило нашей компании — наиболее доступные цены и высокое качество! Поэтому мы сможем вам помочь в любой ситуации! Сотни довольных клиентов тому подтверждение.

В нашем техническом центре «ВИПГУР» для экономии времени заказчика работает важное конкурентное решение и преимущество автосервиса на рынке – наличие большого обменного фонда восстановленных реек для автомобиля и их продажи. То есть возможен ОБМЕН снятого (пригодного к восстановлению) агрегата БУ Вашего авто на наш восстановленный в течение 15 минут прямо на месте

Легковые, руб.	Премиум, руб.	Кроссоверы, руб.	Грузовые, руб.
Диагностика	Бесплатно*	Бесплатно*	Бесплатно*	Бесплатно*
Снятие и установка	от 5000	от 5500	от 6000	—
Ремонтные работы	от 5500	от 9400	от 8300	от 8300
Общая стоимость	от 10500	от 14900	от 14300	от 8300

* — при условии, что ремонтируетесь у нас

Как определить поломку?

Есть необходимость в восстановлении, если были замечены следующие симптомы неполадки рулевой рейки:

Люфт рулевого колеса (самостоятельно можно заметить при повороте в сторону) возникает при неисправности крестовины нижней части вала, а также при износе деталей ходовой авто.

Посторонние звуки, стуки рулевой рейки в передней оси возникают на неровной дороге, если механизм неверно отрегулирован, а также при износе ходовой автомобиля. Выполненная проверка в сервисе предоставляет точную информацию, что нужно поменять изношенные детали на новые.

Причина неисправного состояния заключается в плохой регулировке, а также возникает при износе червячной шестерни распределителя или выходе из строя опорных втулок. Проблему можно устранить путем замены деталей механизма или регулировки реек.

Возникает такая неисправность системы рулевого управления при износе в корпусе силового цилиндра. Для устранения проблемы необходима полная замена механизма.

Диагностика нужна из-за износа уплотнительных элементов ГУР (появляется масло под авто на дороге при парковке, увеличился его расход в ходе езды). Таким образом жидкость накапливается в пыльниках рулевых тяг и резко уменьшается в бачке. Приезжайте для устранения повреждений.

Руль становится тугим не только при поломке рулевой рейки, но и при неисправности ГУР рулевого колеса. Требуется замена изношенных компонентов: сальников, насоса и подтяжку ремня.

Зная основные признаки неполадки рулевой рейки, можно вовремя заметить поломку и провести восстановление. Мы ремонтируем все виды агрегатов — механические, электрические, гидравлические. Наша компания предоставляет срок гарантии в 6 месяцев без ограничения пробега (тыс. км.). В любом случае необходимо обращаться исключительно к профессионалам, которые смогут быстро и качественно устранить неполадки (работы производятся за полный рабочий день). Звоните, чтобы получить консультацию специалистов и записаться к нам.

Этапы проведения работ

Рулевая рейка, после проведения осмотра, при согласии клиента отправляется на ремонтные работы.

1. Рулевой агрегат снимается с автомобиля и устанавливается на проверочный стенд (занимает не более часа). Таким образом можно узнать и обнаружить поломку и все нарушения, которые препятствуют нормальному функционированию узла.
2. Мастера полностью разбирают деталь и выполняют дефектовку – вычищают грязь, коррозию, остатки старых смазочных материалов.
3. После дефектовки проводится промывка специальными растворами, которые препятствуют попаданию песка, пыли и другого мусора в агрегат.
4. При обнаружении ржавчины мастера протачивают, шлифуют и полируют реечные валы, возвращая им первоначальную форму.
5. Завершение — замена всех сальников, уплотнительных колец, опорных втулок. Все они меняются на новые, улучшенные, которые предотвращают появление стука при последующей эксплуатации.

Почему стоит обратиться к нам

В техническом центре ВИПГУР вы не найдете китайских подделок и некачественных дешевых комплектующих и запчастей от noname производителей. Мы предлагаем конкурентные цены — от 5500 рублей и бесплатную диагностику (при условии последующего обслуживания вашей рулевой рейки у нас). К тому же мы восстановим механизм профессионально и оперативно в день обращения. Адрес компании — Москва, Загородное шоссе, дом 1 корпус 2 (Пн-Вс, время работы: 9:00-19:00). Остались вопросы? Запись у менеджеров сервиса по номеру 8(800)600-63-73.

Причины выхода из строя рулевой рейки «Форда Фокус»

Задумались над ремонтом рулевой рейки «Форда Фокус», потому что появились постукивания? Прежде всего следует разобраться с тем, каким образом она устроена. Картер рулевого механизма на «Форде Фокус» находится под капотом автомобиля, при этом рейка крепится при помощи болтов на передней подвеске. На рулевой колонке также есть специальное устройство, поглощающее энергию ударов, когда вы ездите по плохому дорожному полотну. Кроме того, установлена система настройки положения руля, противоугонный механизм зажигания, который отвечает за блокировку колес во время поворота авто.

Комплект рулевой системы данной модели авто включает в себя блок переключателей. Они обеспечивают правильную работу фар, поворотников, а также стеклоочистителей. Такая сложная и продуманная система управления делает вождение транспортного средства максимально комфортным и безопасным. Поэтому, если вы заметили какие-либо неполадки, следует незамедлительно продиагностировать машину и, если потребуется, сделать ремонт рулевой рейки «Форда Фокус».

У Ford Focus можно выделить следующие симптомы, которые говорят о неисправности данного механизма:

Самый главный признак, свидетельствующий о том, что ремонт неизбежен, это поскрипывания во время поворота руля, когда двигатель заведен, а машина припаркована либо двигается на небольшой скорости
Посторонний звук будет похож на трение резины: сначала появится повизгивание, затем скрип станет сильнее, после прогрева двигателя, который работал достаточно долго.  Обратите внимание! Когда устройство неисправно, поскрипывания будут похожи на трение прокладок, расположенных рядом с водительским сидением. По этой причине некоторые автовладельцы не могут найти истинную причину появления посторонних звуков
Иногда скрип может прекратиться, но со временем он появится снова.
О том, что требуется ремонт рулевой рейки «Форда Фокус», говорит появление однократного постукивания

Звук исходит справа и похож на стук стойки стабилизатора. Постукивающий звук можно услышать, когда вы движетесь на небольшой скорости, при этом совершаете повороты, например, паркуетесь. Со временем звук становится постоянным.
Кроме посторонних шумов могут появиться другие симптомы того, что требуется ремонт рулевой рейки «Форда Фокус», которая вышла из строя

Например, повышенная чувствительность руля: появляются вибрации, словно вы едете по плохому дорожному полотну.

Важно! Если устройство вышло из строя, признаки поломки будут носить непостоянный характер. Посторонние звуки могут появляться и исчезать, поэтому водитель не всегда способен понять, нужно ли делать ремонт. Однако по прошествии времени поскрипывания будут слышны постоянно во врем езды на авто

Однако по прошествии времени поскрипывания будут слышны постоянно во врем езды на авто.

При повороте рулевого колеса влево-вправо можно ощутить вибрацию. Данный признак говорит о том, что между деталями рейки есть люфт.
Если руль стал тугой и вам приходится тратить много усилий для его вращения, значит, следует провести ремонт рулевой рейки «Форда Фокус».

Также необходимо помнить, что существуют некоторые признаки, которые говорят о том, что недостаточно затянут регулировочный болт, при этом ремонт устройства производить не нужно.

Следует не только знать симптомы неисправности, но также понимать, из-за чего произошла поломка. К примеру, если вы заметили постукивания, а свободный ход руля стал больше, это значит, что недостаточно натянуты упорная пружина либо износился шаровидный или карданный шарнир, плохо затянуты крепежные болты рулевого механизма.

Руль стал тугой и вам приходится прикладывать большое усилие для его вращения? Значит, проскальзывает или же пришел в негодность приводной ремень насоса гидроусилителя, в гидросистему попал воздух, уровень рабочей жидкости низкий, шланги порвались либо перекрутились. Данный симптом также возникает, когда давление насоса низкое, в нем либо рулевом механизме есть утечки.

Причиной того, что рулевое колесо не уходит в среднее положение, может быть то, что пружина упора недостаточно натянута, внутренние шарниры либо шарниры наконечника проворачиваются с трудом.

Постукивания и шумы свидетельствуют о том, что крепления тяг, рулевого механизма, а также шаровых наконечников тяг ослаблены. Также причиной появления данного симптома могут быть изношенные тяги и шаровые шарниры.

Не важно, какая поломка произошла, следует незамедлительно отправиться в сервисный центр, где мастер проведет диагностику и выполнит необходимый ремонт.

Регулировка и протяжка рулевой рейки на Форд Фокус

И так, еще один важный момент. Бывают случаи когда замена рулевой рейки, тяг, наконечников не обязательна. Но на СТО будут пугать вас как все на самом деле плохо и вам можно самостоятельно попробовать протянуть и отрегулировать рулевую рейку своими силами. Приступим:

1. Для протяжки рулевой рейки автомобиля Ford Focus вам понадобится специальный ключ, который вы можете самостоятельно изготовить из свечного набора или же купить ключ шестигранник на 17.
2. Снимаем пластмассовую защиту двигателя, это необходимо делать только на яме или на подъёмнике.
3. Берём лампочку- переноску и плоскую отвёртку, засовываем руку к задней части рейки с задней части подрамника(крайне неудобно и почти ни чего не видно)в месте пересечения рулевого вала и рейки на корпусе нащупываем регулировочный болт(должен быть шестигранник на 17)вокруг него зелёная пластмассовая заглушка(если рейка ещё до Вас не подтягивалась)это заводской стопор(если извернутся то его можно увидеть)его нужно поддеть отвёрткой и выдрать, он довольно хрупкий но повернуть болт не даст(в любом случае он расколется, так как намертво приклеен к регулировочному болту, а усы стопора вставлены в корпус рейки).
4. Потом берём ключ на 17 покороче, (иначе не подлезешь) и поворачиваем по часовой стрелке (болт на ощупь или пластмассовый или алюминиевый поэтому осторожней но крутится легко).
5. До упора его тянуть лучше, наверное не надо ориентируйтесь на стук в рейке при резком вращении руля в право-лево, пропал так и хорош.
6. Стопор конечно можно назад как-нибудь прилепить но смысла от него уже нет, это на Ваше усмотрение.

Вся эта процедура с подготовкой занимает 20 минут, а стук 2 года мне мозги клепал, хотя в автосалоне сказали всё нормально. Им не выгодно её подтягивать это копеечная работа, а вот когда вы её раздолбите они Вам её с удовольствием поменяют, за кругленькую сумму. Гарантийный срок она и со стуком проходит.

Работу удобнее выполнять на подъемнике. Можно выполнить ее и на автомобиле, установленном на опоры.

Замена наконечника показана на примере левой рулевой тяги, правый наконечник заменяйте аналогично.

Резьба левого наконечника правая, а правого — левая.

1. Поднимите и установите на опору переднюю часть автомобиля со стороны заменяемого наконечника. Снимите колесо.

2. Ослабьте затяжку контргайки наконечника рулевой тяги.

3. Отверните гайку крепления шарового пальца наконечника к рычагу поворотного кулака, удерживая палец от проворачивания.

Гайки крепления шаровых пальцев наружных наконечников рулевых тяг самоконтрящиеся. При каждом снятии заменяйте гайки новыми.

4. Установите съемник шаровых шарниров.

5. . и выпрессуйте палец из отверстия в рычаге поворотного кулака.

6. Отвинтите наконечник от рулевой тяги.

При отворачивании наконечника рулевой тяги подсчитайте количество оборотов, чтобы при установке нового наконечника завернуть его на то же самое количество оборотов. При этом схождение колес изменится незначительно.

7. Установите новый наконечник в порядке, обратном снятию.

8. Проверьте и при необходимости отрегулируйте углы установки колес на станции технического обслуживания.

С самого изобретения автомобиля для его управления использовалась рулевое колесо. Это изобретение оказалось настолько удобным, что будет стоять в машинах еще десятилетия. Однако как вращательное движение от руля передается непосредственно на колеса, знают далеко не все автомобилисты. Эту задачу выполняет специальный агрегат – рулевая рейка. Ее поломка может привести к серьезным последствиям, при этом вплоть до потери управляемости на большой скорости. Чтобы этого не произошло, необходимо знать основные признаки и причины поломки, а также как снять и разобрать рулевую рейку Форд Фокус 3. Умение сделать самостоятельный ремонт позволит вам сэкономить тысячи рублей на услугах сервисных центров.

Замена наружного наконечника рулевой тяги Ford Focus 3

Отсутствие различных сальников и рабочих жидкостей существенно упрощает эксплуатацию узла. На Ford Focus 3 установлена замена рулевой тяги форд фокус 3 ЭУР, поэтому будьте готовы, что покупка оригинальной рейки может сильно ударить по вашему кошельку. Когда производится замена рулевой рейки Срок службы рулевой рейки во многом зависит от условий эксплуатации.

Четкого регламента по замене не представлено, поэтому у водителя есть только два способа: Замена рулевой рейки Форд Фокус 3 производится в нескольких случаях: Полная поломка. Если руль даже не поворачивается или не оказывает воздействия на колеса, срочно необходима проверка состояния узла и замена.

Высокий уровень износа компонентов. При обнаружении признаков поломки о них будет рассказано далее проведите разборку рейки и замените изношенные детали. Замена на более дешевый аналог.

Если вас достают регулярные проблемы с заводской ЭУР, то можно поставить более дешевый и доступный аналог. Заменить рейку водители могут самостоятельно, изучив инструкцию и подготовив необходимый материал.

Замена рулевой тяги

Признаки неисправности рулевой рейки Чтобы не обращаться за диагностикой в сервисный центр, обращайте внимание на характерные симптомы, которые могут свидетельствовать о проблемах с данным узлом. Сюда входит: Глухой металлический стук рулевой рейки Форд Фокус 3

Подклинивания или ступенчатость при повороте руля. Происходит из-за износа внутренних компонентов или сбоя ЭУРа. Усилие, оказываемое замена рулевой тяги форд фокус 3 руль, не соответствует градусу поворота колес.

Самопроизвольное отклонение машины при прямолинейной езде.

Появление люфта в руле или характерных ошибок на приборной панели, говорящих о проблемах с рулевой рейкой

Обратите внимание, что в Ford Focus 3 предельно допустимая величина отклонения руля — 17 миллиметров по окружности рулевого колеса. Если фактический люфт оказался больше, срочно проверяйте рулевую рейку

Что покупать Специалисты Ford рекомендуют заказывать оригинальную рулевую рейку, которая спроектирована специально для модели Focus третьего поколения.

При этом будьте готовы, что такая деталь будет стоить от 15 тысяч рублей, поэтому при обнаружении стука и наличии гарантии смело обращайтесь в дилерский центр. Если денежные средства ограничивают, то можете поискать восстановленные рулевые рейки. Стоимость восстановленный деталей, как правило, в 2 раза меньше новых, поэтому при уверенности в качестве восстановления есть смысл покупать такие рейки.

Последствия поломки рулевой тяги

Поломка рулевой тяги в автомобиле Ford Focus 3 может повлечь за собой ряд негативных последствий, которые могут серьезно повлиять на управляемость и безопасность вождения

Важно знать симптомы поломки и своевременно заменить поврежденную рулевую тягу, чтобы избежать дополнительных проблем и аварийных ситуаций

1. Разбалансировка рулевого управления

Одним из основных последствий поломки рулевой тяги является нарушение баланса в рулевом управлении. Руль может становиться тяжелее или легче на определенной стороне, что затрудняет точное управление автомобилем и может привести к непредсказуемым движениям.

2. Увеличенный износ шин

Поломка рулевой тяги может привести к неправильному распределению нагрузки на передние колеса. Это может вызвать неравномерный износ шин, снижение сцепления с дорогой и ухудшение тормозных характеристик автомобиля.

3. Шаткая рулевая система

Повреждение рулевой тяги может привести к появлению шатания в рулевой системе. Автомобиль может начать дрожать или отклик на повороты может быть неадекватным. Это создает опасность при движении на высокой скорости и может привести к потере контроля над автомобилем.

4. Риск поломки рулевой тяги вторично

Если поломка рулевой тяги не будет заменена своевременно, возникает риск дальнейшего повреждения. Переднее колесо может сорваться с рулевой системы, что приведет к полной потере управления и серьезному аварийному случаю.

В случае появления подозрений на поломку рулевой тяги, рекомендуется обратиться к специалистам для диагностики и замены поврежденной детали. Регулярная проверка и своевременное обслуживание рулевой системы поможет избежать негативных последствий и обеспечит безопасность на дороге.
