Замена рычага передней подвески рено логан: видео, фото, артикулы

Как заменить неисправную деталь?

Процесс установки новых рычагов передней подвески Рено можно произвести в условиях гаража. Для этого действуйте так:

• Подготовьте необходимый инструмент. Для выполнения работ вам потребуется домкрат (подойдет и тот, что имеется в комплекте), стандартный набор ключей и головок, а также специальные опоры для фиксации кузовной части.
• Послабляйте болты крепления на правом или левом колесе (в зависимости от того, на какой из сторон производится работа).

Крепежные болты на колесах послабляйте и протягивайте только при установленном на земле автомобиле.

• Исключите случайное движение машины в процессе ремонта. Для решения задачи поднимайте ручной тормоз на максимум и ставьте под задние колеса противооткатные опоры.
• Поднимайте передок Логана и устанавливайте его на подготовленные для работ опоры. Проверьте надежность фиксации путем легкого покачивания кузова.
• Демонтируйте переднее колесо.
• С помощью рожкового ключа скручивайте гайку, фиксирующую соединительную тягу в нижней части.
• Откручивайте верхний болт, удерживающий соединительную тягу.
• Снимайте деталь и откладывайте ее в сторону. Проверьте состояние резьбы на болтовом соединении.
• Скручивайте фиксирующую гайку, удерживающую стабилизатор поперечной устойчивости. Чтобы исключить прокручивание, удерживайте болт другим ключом. После доставайте болт.
• Скручивайте гайку соединения шаровой и поворотного кулака, после чего вытягивайте из отверстия стягивающий болт. Если он не поддается с первого раза, допускается незначительное воздействие молотком.
• Используйте отвертку для разжимания клеммного соединения.
• Доставайте палец шаровой передней подвески из отверстия поворотного кулака.
• Скручивайте гайку с крепежного болта сайлентблока (скрепляет рычаг Логана и подрамник). Если болт прокручивается, придержите его с другой стороны, а после доставайте его.
• Таким же образом вытягивайте фиксирующий болт заднего сайлентблока, стягивающий между собой подрамник и рычаг.
• Снимайте рычаг Рено и проверяйте его на факт повреждений. Если последние обнаружены, то производите замену.
• Устанавливайте демонтированные ранее детали по обратному алгоритму.

Заменять устройство рекомендуется с точным выполнением рекомендаций по протяжке. Затягивать болты рекомендуется со следующими моментами:

• Фиксация крепежного болта соединительной тяги — 21 Н*м.
• Протяжка гайки сайлентблока к подрамнику — 105 Н*м.
• Усилие для гайки соединительной тяги — 62 Н*м.

По завершении работ (если в этом имеется необходимость) проверьте, и подрегулируйте углы развал-схождения.

Регулировка углов установки колес в условиях гаража — почти невозможная задача из-за отсутствия специального оборудования. Если в этом имеется необходимость, то подрегулируйте углы монтажа колес на СТО.

Что касается остального комплекса работ, то при наличии необходимого инструмента поменять рычаг Рено реально и своими руками. В этом вопросе поможет полезное видео:

В качестве дополнения стоит привести еще один видео материал:

Помните, что передняя подвеска требует отдельного внимания, ведь именно от ее исправности зависит уровень комфорта, управляемость автомобиля и безопасность движения. При появлении любых сложностей с ремонтом воспользуйтесь рекомендациями в руководстве или обучающим видео.

Основные методы устранения неисправностей

Самостоятельно выполнить работы по устранению неисправностей рулевой рейки не сложно, главное — определить причину поломки. В сети можно найти много фото и видео, подробно рассказывающих, как заменить тот или иной элемент устройства. Методы устранения основных неисправностей:

Во время вращения руля в части, где находится рулевая рейка, слышны характерные стуки. Это указывает на повреждение втулки червячной пары. Узел не подлежит ремонту, а требует замены. Изготовить новую деталь можно самостоятельно при наличии чертежа устройства и правильного выбора материала. Втулка может быть бронзовой, пластиковой и т. д. Стоить самодельный элемент будет намного дешевле покупного. На Логаны подходит втулка от БМВ с каталожным артикулом 7820 023 188.

Замена выполняется следующим образом:

1. Транспортное средство выставляется на домкрат со стороны правого колеса.

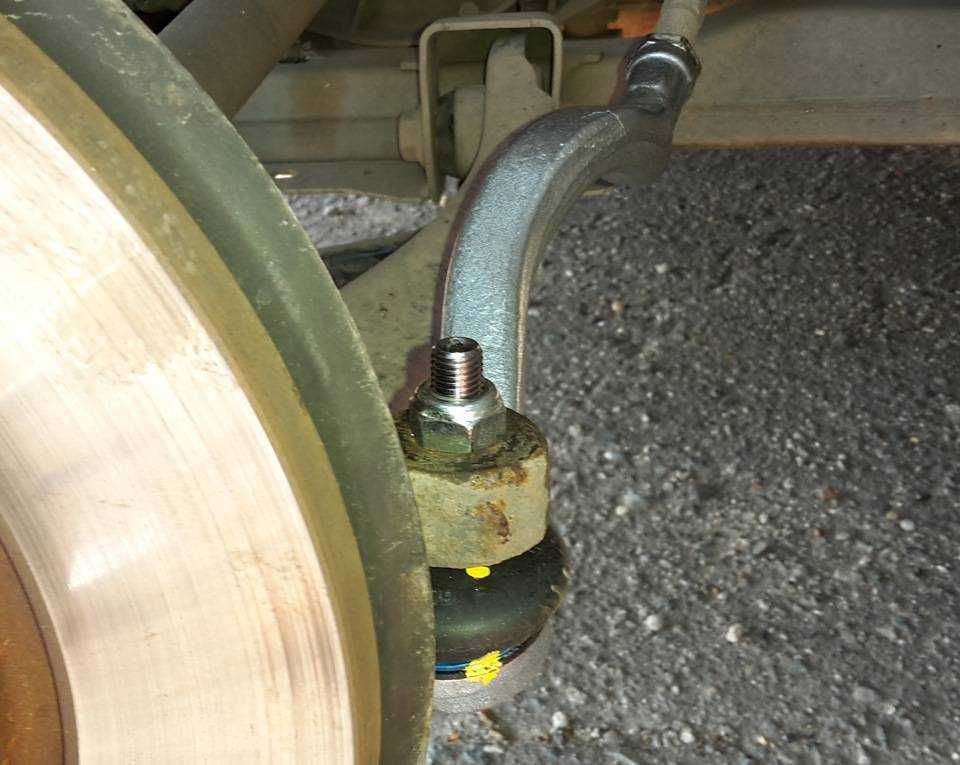

2. Гайка рулевого наконечника отвинчивается и демонтируется.
3. Положение руля ставится до упора влево, и обрезаются хомуты пыльника.

1. Убирается пыльник с рейки.
2. Снимать рулевую тягу следует вдвоём: один тянет вниз, второй поправляет ключ после каждого поворота.
3. Руль устанавливается в крайнее правое положение. Теперь можно нормально увидеть втулку.

Перед установкой новой самодельной втулки нужно её подточить, исправив размер. Перед тем, как ставить деталь, следует смазать посадочное место. Сборка выполняется в обратном порядке.

• Повышенный люфт рулевого колеса чаще всего вызван износом зубцов червячной пары. Проблема решается восстановлением или заменой неисправных узлов.
• Появление следов течи и низкий уровень жидкости в баке. Причина — износ, поломка или ржавчина на сальниках. Следует правильно выбрать и купить новые детали и установить их взамен повреждённых.

Причиной тяжёлого вращения руля может стать полное покрытие коррозией рулевой рейки. Следует разобрать устройство, почистить от ржавчины и произвести дополнительные работы по восстановлению штока.

Нижний рычаг передней подвески

Примечание:Ниже описаны снятие и установка нижнего рычага с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.

1. Ослабляем колесные болты. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).

2. Отворачиваем колесные болты и снимаем переднее колесо.

3. Щеткой по металлу очищаем все резьбовые соединения, которые будут отворачиваться ниже, при необходимости наносим на них проникающую жидкость (типа WD-40).

4. Ключом с головкой на 18 отворачиваем гайку крепления штанги стабилизатора к нижнему рычагу, удерживая при этом болт крепления штанги стабилизатора от проворачивания ключом с насадкой TORX T40.

5. Извлекаем сайлент-блоки, шайбу и болт крепления штанги стабилизатора.

6. Действуя монтировкой как рычагом, отводим штангу стабилизатора, и извлекаем из рычага резиновую втулку штанги стабилизатора.

7. Удерживая одним ключом на 16 болт крепления шаровой опоры, вторым ключом на 15 отворачиваем гайку крепления шаровой опоры к поворотному кулаку.

8. При помощи выколотки подходящего диаметра извлекаем болт крепления шаровой опоры.

Примечание:Перед извлечением постарайтесь запомнить установочное положение болта.

9. Ключом с головкой на 13 отворачиваем верхний болт крепления соединительной тяги.

10. Ключом на 18 отворачиваем нижнюю гайку крепления соединительной тяги. Затем снимаем тягу.

11. Удерживая одним ключом на 18 передний болт крепления нижнего рычага, вторым ключом на 18 отворачиваем переднюю гайку крепления нижнего рычага к подрамнику.

Примечание:Перед извлечением постарайтесь запомнить установочное положение болта.

12. Таким же образом отворачиваем заднюю гайку и болт крепления нижнего рычага к подрамнику.

Примечание:Перед извлечением постарайтесь запомнить установочное положение болта.

13. Действуя монтировкой, как рычагом, отсоединяем нижний рычаг от подрамника.

14. Зубилом или большой отверткой разводим хомут в нижней части поворотного кулака…

… и затем окончательно снимаем нижний рычаг в сборе. Затем удаляем старый рычаг в отходы, поскольку новый рычаг поставляется в сборе с новой шаровой опорой и сайлент-блоками.

15. Берем новый нижний рычаг в сборе и вставляем до упора палец шаровой опоры нижнего рычага передней подвески в поворотный кулак. Затем только после этого извлекаем отвертку или зубило.

16. Действуя монтировкой, как рычагом, подсоединяем нижний рычаг к подрамнику. Вставляем болты крепления рычага к подрамнику в правильном положении и наживляем гайки крепления.

Внимание:Гайки крепления нижнего рычага к подрамнику затягивайте только тогда, когда передняя подвеска автомобиля будет в нагруженном состоянии: или автомобиль (со снаряженной массой) должен стоять на колесах, под собственным весом, или нижний рычаг передней подвески должен быть поддомкрачен. 17. Вставляем болт крепления шаровой опоры в правильном положении

Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 62 Н·м, удерживая при это болт от проворачивания

Вставляем болт крепления шаровой опоры в правильном положении. Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 62 Н·м, удерживая при это болт от проворачивания

17. Вставляем болт крепления шаровой опоры в правильном положении. Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 62 Н·м, удерживая при это болт от проворачивания.

18. Ставим колесо и опускаем автомобиль или домкратом, или гидравлической стойкой поддомкрачиваем нижний рычаг передней подвески.

19. Затем окончательно затягиваем заднюю и переднюю гайки крепления нижнего рычага к подрамнику с моментом затяжки 105 Н∙м, удерживая при этом болты крепления от проворачивания. Затем только после этого убираем домкрат или гидравлическую стойку.

20. Устанавливаем соединительную тягу, наживляем нижнюю гайку крепления и вкручиваем верхний болт крепления. Затем затягиваем их с моментом затяжки 21 Н·м.

21. Действуя монтировкой как рычагом, отводим штангу стабилизатора от рычага, и затем вставляем в него резиновую втулку штанги стабилизатора.

22. Вставляем болт крепления штанги стабилизатора, сайлент-блоки и шайбу. Наживляем и затем затягиваем гайку крепления штанги стабилизатора с моментом затяжки 14 Н·м, удерживая при этом болт от проворачивания.

23. Устанавливаем колесо и опускаем автомобиль.

24. После всех работ проверяем и при необходимости регулируем углы установки колес.

Замена рычага передней подвески Рено Логан: видео, фото, артикулы

Основные детали передней подвески – это стойки и рычаги. К стойке подобраться сложно, а вот рычаг, если необходимо, можно заменить за 10 минут. Обычно такую замену проводят, если износились сайлентблоки.

Всё выглядит просто: снимают тягу стабилизатора, затем откручивают крепление шаровой опоры.

В общем, замена рычага передней подвески Рено Логан мало отличается от аналогичной замены в других авто, где применена независимая подвеска Мак-Ферсон.

Видео-пример замены рычагов и шаровых на Рено Логан:

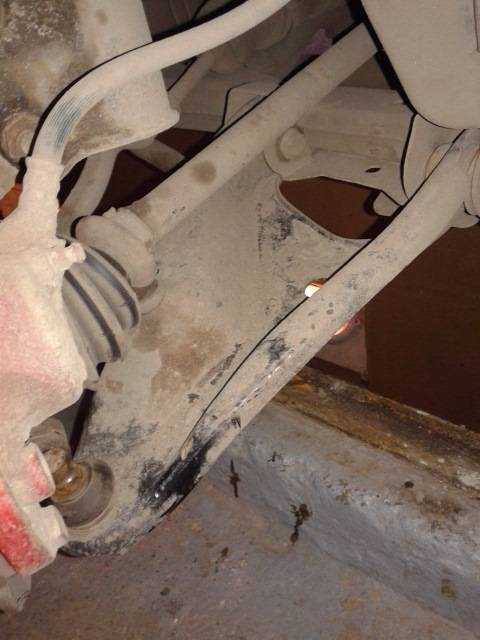

Как выглядит рычаг

Сам узел обычно заменяют в сборе, вместе с шаровой опорой ( о том, как выбрать шаровую на Логан здесь) и сайлентблоками. Последние два элемента запрессованы в плоскость рычага (см. рис.).

В каталоге Рено используются обозначения:

• 54 50 042 69R (60 01 547 519) – рычаг в сборе, правая сторона (в скобках – альтернативный артикул);
• 54 50 113 62R (60 01 547 520) – левая сторона.

Ещё отдельно продают сайлентблоки (60 40 002 245), но мы будем менять узел в сборе. Кстати, в конструкции предусмотрен пыльник, закрывающий опору. Пыльники с заменяемых рычагов можно снять, чтобы оставить их про запас.

Рекомендуют проводить замену пары рычагов, то есть левого и правого сразу. Проблема в том, что не у всех такая возможность есть.

С завода будут установлены рычаги LUCAS/TRW. Фирма TRW их обозначает так: JTC 1241 (правый), JTC 1240 (левый).

Особенности конструкции стабилизатора

Роль тяги стабилизатора в седане Логан выполняет шпилька, то есть болт 8 (см. рис.). Снизу на него накручена гайка.

О замене втулки стабилизатора в этом материале подробно!

Рычаг передней подвески правый

Гайку на шпильке выкручивают, придерживая шляпку болта сверху.

Вообще же замена рычага передней подвески Рено Логан обладает особенностями:

• Две гайки на винтах 3 затягивают на последнем этапе, когда автомобиль опирается на четыре колеса;
• Проводя монтаж, лучше снимать пыльник ШРУСА с детали 7, чтобы не повредить его.

Когда пыльник сдвинут, можно откручивать гайку 9. Рассмотрим все шаги по порядку.

Все действия от «А» до «Я»

Для выполнения демонтажа понадобятся два плоских ключа «на 13», а также ключи «на 19» – плоский, накидной и торцовый. Шпилька стабилизатора рассчитана под ключ Torx T30. Он понадобится на «шаге 3»:

1. Переднее колесо поддомкрачивают и снимают;
2. Надо снять основную тягу подвески (см. рис.), для чего откручивают верхнюю и нижнюю гайку;

   Основная тяга – трубка и гайки

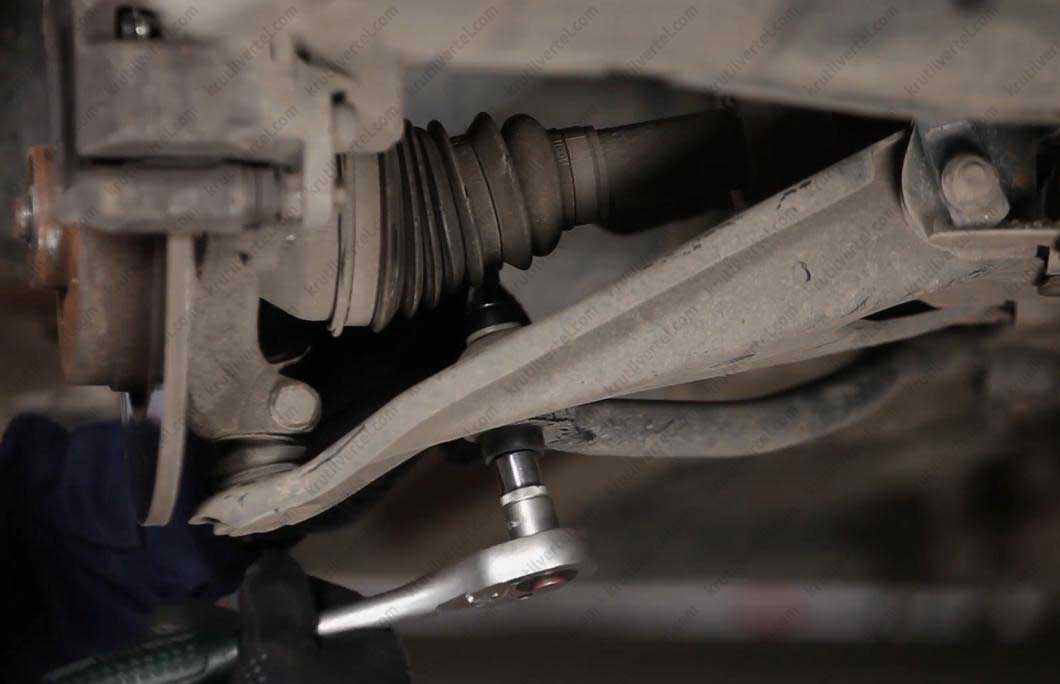

3. Откручивают гайку на шпильке стабилизатора. Шляпку винта придерживают ключом Torx;
4. С помощью ключей «на 19» скручивают гайку крепления шаровой опоры. Затем отвёрткой разжимают стяжное крепление, чтобы вытащить опору вниз;

   Предпоследний шаг по демонтажу

5. Рычаг теперь удерживают только винты сайлентблоков. Их легко будет выкрутить ключом «на 19».

Монтаж выполняют в порядке, обратном рассмотренному. Значения тяговых усилий приводятся ниже. Кстати, гайки на винтах сайлентблоков надо зажимать в последнюю очередь.

На первом шаге желательно задействовать ручник, а также использовать дополнительную страховку. Желаем успеха.

Рекомендуемые моменты сил

По идее, замена рычагов передней подвески Рено Логан не проводится без ключа, позволяющего регулировать усилие. Придерживайтесь указанных значений, закручивая любой элемент крепления (винт или гайку).

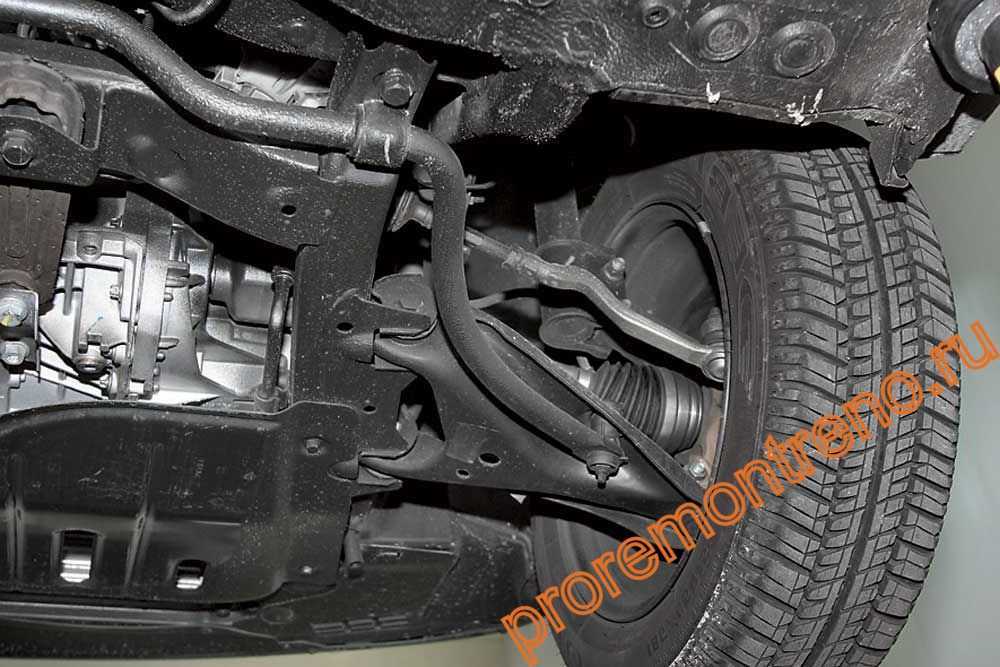

Передняя подвеска в сборе

Всё, что было разобрано, должно вернуться к первоначальному виду:

• 2, гайки и винты сайлентблоков – 105 Н*м (затягивать после установки колеса);
• 3, болт и гайка основной тяги – 62 Н*м;
• 8, гайка крепления тяги к кузову – 21 Н*м;
• 12, гайка на шпильке стабилизатора – 14 Н*м;
• 13, болт и гайка стяжного крепления – 62 Н*м.

На практике диапазон может составлять +-10% от указанного.

Если затяжку элементов 2 выполнить преждевременно, сайлентблоки выйдут из строя очень быстро. Поэтому монтаж надо завершать, когда автомобиль снят с домкрата.

Регламент

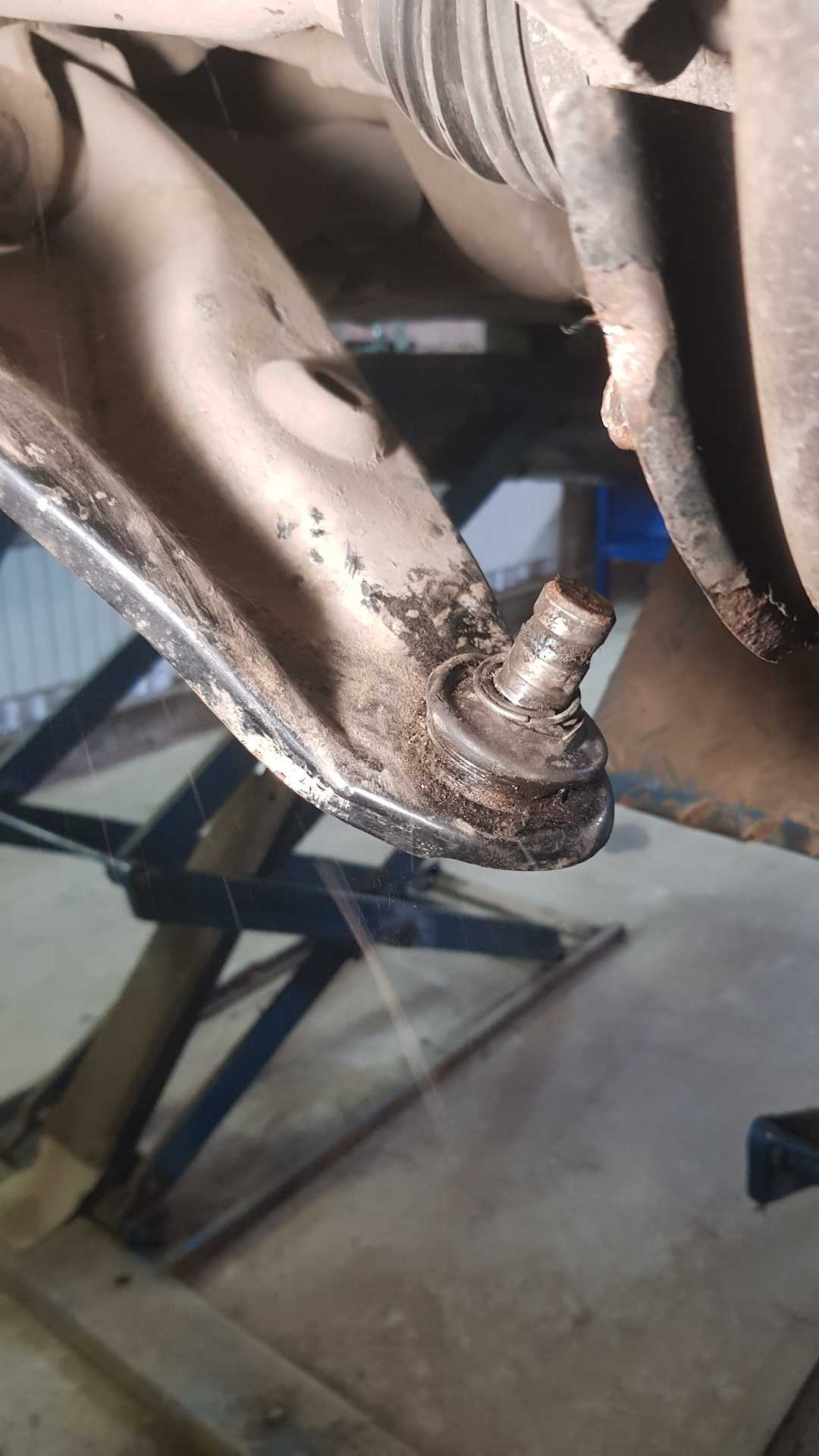

Под пыльником опоры, такой, как на фото, всегда находится шар. Если на нём напечатана буква R, значит, опора была куплена отдельно от рычага.

Фирма Рено выпускает и опоры по отдельности (40 16 047 93R), и рычаги в сборе. В первом случае буква R будет присутствовать. Более подробно в материале: замена и диагностика шаровой опоры на Рено Логан своими руками.

По регламенту заменяют узел в сборе. Он в любом случае содержит опору и два сайлентблока. Соблазн заменить только одну опору возникает при появлении стуков в передней подвеске только с одной стороны!

Регламентные операции:

Рычаги передней подвески TRW в сборе

Альберт Аухадуллин

Нашел на замену рычаг передней подвески в сборе от компании TRW…

Приветствую Логановод в автоблоге AAuhadullin.ru! В процессе эксплуатации своего автомобиля застучали шаровые опоры и встал вопрос о их замене. Было принято решение приобрести рычаги передней подвески Рено Логан в сборе с опорами и сайлентблоками, что выгоднее в плане надежности узла и безопасности движения.

Для замены рычага передней подвески Рено Логан выбор остановился на фирме TRW, Германия. Фирма существует давно и накопила множество положительных отзывов от автовладельцев. В наборе идет рычаг передней подвески в полной комплектации и дополнительно болт с гайкой для крепежа шаровой опоры к поворотному кулаку.

Для подробного ознакомления с содержимым пакета с запчастями, откроем его и рассмотрим все более конкретно.

Как видно (см. видео) на наклейке набора, он подходит для нескольких моделей автомобилей, что очень удобно для автовладельцев, не нужно тратить время на поиски конкретной запасной части. Рычаги передней подвески подходят на такие модели, как: LADA, DACIA, RENAULT, LOGAN. Над штрихкодом стоит «Made in EU», то есть изготовлено в Европе.

В пакете находится паспорт изделия и подробное наглядное сопровождение в рисунках с последовательностью замены и описанием работы. На самом металлическом корпусе отбит четкий знак фирмы производителя – TRW, значок фирмы и на шаровой опоре, а также имеется табличка с номером «21387023.Z», не совсем понятно, что он означает. Логановод, пожалуйста, напишите в комментарии.

Шаровая опора закрыта пластиковым чехлом, для предохранения от возможного повреждения пальца опоры и пыльника при транспортировке товара. Пыльник держит стопорное кольцо. При желании кольцо можно снять и добавить смазки.

Как было сказано выше имеется и болт с гайкой для крепления шаровой опоры. Изначально были заказаны оригинальные рычаги RENAULT, но продавцы предупредили, что рычаги значительно подорожали. Мне сказали, что на складе у них имеются рычаги передней подвески от компании TRW, Германия. Фирма проверенная, известная надежностью своих изделий и было решено приобрести запасную часть от этой фирмы.

Можно выполнить замену и самостоятельно, но это нужно выкроить время, а также нужен необходимый набор инструментов, съемники и желание работать.

Так что проще заехать к профессионалам в сервис, где будет выполнена качественная замена и сэкономлено драгоценное время.

В нашем случае застучали шаровые опоры с обеих сторон по ямистым дорогам.

Рычаги передней подвески в сборе были приобретены, чтобы во –первых поднять общий ресурс узла, а во –вторых замена рычага в сборе гораздо надежнее, чем замена шаровой опоры отдельно.

Да и надежность узла с новой опорой в старом рычаге гораздо ниже, чем в новом рычаге с опорой заводского производства. Помимо этого, к тому моменту, когда застучали шаровые опоры, сайлентблоки также уже подношены, резина как говорится «задубела» и по идее необходимо заменить и сайлентблоки.

По мере эксплуатации резина сайлетблоков «устает» и снижается ее функция амортизировать толчки при движении, что отрицательно сказывается на комфорте и безопасности движения. Замена опять же выливается в дополнительные траты.

На всякий случай были приобретены рулевые наконечники от фирмы FEBI, чтобы в случае необходимости их замены не искать запасные части, а сразу выполнить замену. На автомобиле еще стоят заводские рулевые наконечники, и возможно потребуется их замена.

Проблем они пока не доставляют и стучат только при проезде неровностей. Но для успокоения души лучше сразу выполнить замену рычагов передней подвески, чтобы не тянуть до последнего.

Особенности конструкции стабилизатора

На стабилизатор возложена функция поддержания кузова авто в положении ровно. Он не допускает диагональных колебаний Renault Logan.

Работа узла стабилизатора осуществляется через рычаги в содействии со стойками амортизатора. Срок эксплуатации этого узла достаточно велик, но проводить профилактический осмотр и реставрацию стабилизатора необходимо регулярно.

Дефект в работе стоек стабилизатора можно заметить по особенностям:

• В движении по пересеченной местности появляются металлические звуки (стук и скрежет).
• Вхождение в поворот сопровождается сильным креном кузова авто.
• Резкое торможение приводит к значительному раскачиванию Renault Logan.

Самыми «слабыми» элементами стабилизатора Renault Logan являются втулка из резины и подушки. Поэтому в процессе эксплуатации автомобиля их необходимо регулярно проверять. При повреждении, выявлении зазоров произведите замену детали. Дефект в работе этих узлов уменьшает ресурс подвески машины и может привести к поломке других агрегатов.

Монтаж нового элемента:

• Поднимите переднюю подвеску машины домкратом или специальным подъемником.
• Проведите тщательную очистку головок винта от грязи. Ее наличие может привести к повреждениям ключа или самого винта в процессе демонтажа.
• Отверните гайку крепления штанги стабилизатора и зафиксируйте винт. Его прокручивание недопустимо.
• Снимите резиновую втулку. В углублении с торца стоит шайба, поэтому будьте внимательны.
• Демонтируйте винт. Вся система удаляется совместно с втулкой и пластиковой шайбой. Потяните за край штанги вниз и извлеките втулку. Подобным образом демонтируйте крепеж удерживающий рычаг и штангу стабилизации Renault Logan.
• Монтаж новых агрегатов производите в обратном порядке. Выполняйте все легко, не прикладывая особых усилий. Промвтулка устанавливается пазами вверх.
• Смена подушки стабилизирующей штанги производится путем отвинчивания болтового крепежа и фиксации к подрамнику узла.
• Вытяните шпильку и скобу.
• Демонтируйте подушку и установите целую деталь в обратном порядке. Подушку с другой стороны авто меняйте таким же образом.
• При монтаже подушек проведите проверку штанги на вероятность деформаций или сильного износа. Выполните смену детали в соответствии с потребностями авто.

Практика эксплуатации (в том числе по нашим дорогам) показала долговечность и неприхотливость стального узла. Рычаги передней подвески, выполненные из стали, меняются редко и выдерживают цикл, установленный между ремонтами подвески. Но иногда устройство требует более ранней замены.

При ремонте рычага часто удается обойтись следующими работами:

• Установкой новых шаровых опор.
• Заменой поврежденных и вышедших из строя сайлентблоков.

Рычаги Рено Логан имеют треугольную форму. Такая конструкция разработана при создании более простой подвески с целью повышения ее надежности. Преимущество треугольного рычага — в способности работы в различных направлениях (в продольном или поперечном).

Устройство имеет три точки для фиксации, две из которых предназначены для крепежа к кузовной части, а одна — для фиксации к кулаку. Кроме того, одна из функций рычага — удерживание стойки амортизатора (как и в прошлом случае, в двух направлениях). Применение такой конструкции позволило снизить стоимость подвески Рено без снижения надежности устройства. К слову, такой тип подвески применяется на многих автомобилях (не только на Logan).

Роль тяги стабилизатора в седане Логан выполняет шпилька, то есть болт 8 (см. рис.). Снизу на него накручена гайка.

Рычаг передней подвески правый

Вообще же замена рычага передней подвески Рено Логан обладает особенностями:

• Две гайки на винтах 3 затягивают на последнем этапе, когда автомобиль опирается на четыре колеса;
• Проводя монтаж, лучше снимать пыльник ШРУСА с детали 7, чтобы не повредить его.

Когда пыльник сдвинут, можно откручивать гайку 9. Рассмотрим все шаги по порядку.

Роль тяги стабилизатора в автомобиле Логан делает шпилька, то встречаются болт 8 (см. рис.). Снизу на этот адресок накручена гайка.

Гайку на шпильке выворачивают, придерживая шляпку болта сверху.

Подробная инструкция по замене сайлентблока переднего рычага

Если своевременно не провести ремонт, машина может выйти из строя в самый неподходящий для нее момент. Например, при движении по трассе. Чтобы этого не произошло, необходимо проводить своевременный и качественный ремонт. Замена передних сайлентблоков Рено Логан вполне доступна рядовому автовладельцу. Все, что вам нужно сделать, это выполнить ряд инструкций, которые мы изложили ниже:

1. Снимите нужное колесо, сначала подняв автомобиль на домкрат и открутив болты.
2. Сделайте это для колеса, которое находится в одной паре передней подвески.
3. Удалите грязь, пыль и налет. Используйте смазку (подойдет смазка WD-40), чтобы смягчить движение сборочных элементов.
4. Снимите рычаг с амортизационной стойки.

Далее необходимо проверить работоспособность шаровых опор. Если видны механические повреждения, зазубрины и другие неисправности, замените его. Эта статья не остановится на этом этапе и будет предполагать, что шаровая опора в норме. Мы уже говорили, что передние рычаги состоят из 4 сайлентблоков (по 2 в каждом из рычагов). Фактически сайлентблок представляет собой пару втулок с муфтой внутри, поэтому можно выделить две характеристики сборки:

1. внутренняя металлическая втулка заблокирована подрамником;
2. внешняя пластиковая втулка утоплена в металл.

Поэтому не касайтесь рычага, не убедившись, что Logan плотно стоит на твердой поверхности. При обжиме необходимо избегать чрезмерного давления на втулку, чтобы не повредить шайбы и опоры пазов. Следующим шагом будет снятие старых сайлентблоков. Делается это следующим образом:

Зафиксируйте рычаг на месте, возьмите дрель. Используйте его, чтобы просверлить поверхность вокруг отверстия. Если у вас нет дрели, это не имеет значения. Используйте лобзик, усилий потребуется немного больше, но результат будет тот же.
Зафиксируйте снятый рычаг в тисках. Используйте ножовку, чтобы снять внешнюю часть втулки. Будьте осторожны, чтобы не зацепить металл за поверхность руки

Его повреждение создает основу для коррозии металла.
Берем два ключа: шведский и газовый, экстрактор и 4 необходимых патрона.
Заранее подготовьте смазку и ветошь, чтобы удалить излишки масла.
Установите детали в рычаг в следующей последовательности: шайба, гайка, оправка, шайба и концевая гайка.
Важное условие, соблюдение которого крайне необходимо — свободное движение втулки по рычагу.

Если не хотите в дальнейшем проблем с подвеской, используйте ее фиксацию с давлением на нее не более 120 Н * м. У этой работы есть один нюанс: многие недорогие сайлентблоки и другие элементы этого узла подвески не рассчитаны на такие нагрузки, поэтому при креплении возникают изломы и трещины. Ввиду этого фактора многие автовладельцы прибегают к помощи автосервиса. О том, как проверить сайлентблок передних рычагов «Рено-Логан», читайте в предыдущих пунктах статьи.

Артикулы и запчасти

Оригиналы непосредственно сайлентблоков и сборных комплексов с рычагом выпускаются на заводе производителя автомобиля. Оригинал детали можно найти по каталожному номеру 6040002245. Передний и задний резинометаллические шарниры одинаковые.

Среди аналогов хорошую репутацию имеют запчасти TRW с номером по каталогу JBU751, сайленты фирмы LEMFORDER с артикулом 31242 01, а также шарниры бренда MOOG с кодом RESB3746. Среди дешевых наиболее экономным считаются сайленты производства SWAG с номером 60 92 6304.

Каучук, который входит в состав резиновых элементов, хранится до пяти лет. Фторкаучуковый состав сохраняет свои свойства 10 лет. Поэтому одна из важных характеристик резинометаллических шарниров — дата производства запчасти.
