Замена сцепления renault logan

Какое сцепление выбрать для замены: оригинал и аналоги

За историю своего выпуска с 2005 года (I поколение – до 2012 года, II поколение – по настоящее время) данная машина + Sandero оснащались сцеплением двух типов

Для того чтобы корректно выбрать требуемую версию, следует обратить внимание на дату изготовления конкретного образца

Естественно, идеальным вариантом для вашего любимца с объёмом цилиндров 1,4 или 1,6 л станет оригинальная продукция: комплект сцепления Renault стоит сегодня от 8 тыс. руб. За французские, а также турецкие лицензионные изделия Valeo и Automotor France просят от 5,5 тыс. руб. Японский товар под названием Exedy оценивается на уровне 6 тыс. руб. и выше. Турецкий Krafttech потянет не менее чем на 4 тыс. руб. Белорусский Fenox в среднем обойдётся до 4 тыс. руб. за комплект. Итальянский Mecarm – от 3,5 тыс. руб., немецкий Luk – около 5,5 тыс. руб., румынский Asam – не менее 4 тыс. руб.

Если комплект неактуален, можно отдельно приобрести «выжимник», диск и корзину перечисленных фирм-поставщиков.

В каких случаях требуется регулировка сцепления Рено Логан

Регулировка сцепления Логан  с двигателем 1.4 и 1.6 литра производится в среднем через 15-20 тыс. км. Определить, что проблемы возникли именно со сцеплением, можно по поведению автомобиля.

Перед стартом автомобиля требуется полностью выжать педаль сцепления, включить передачу и плавно отпустить педаль. Если машина резко дергается с места, включение передачи затруднено или автомобиль вообще не трогается – потребуется отрегулировать сцепление.

Кроме очевидных признаков, существуют и другие моменты, указывающие на отклонения в работе трансмиссии, которые может решить регулировка сцепления. Среди таких признаков выделяют:

Небольшая пробуксовка, когда обороты двигателя сначала повышаются, а потом резко снижаются, а автомобиль получает ускорение. При этом может появляться запах гари от перегревшихся накладок или сгоревшего масла

Это отражается на динамике, особенно при езде в гору, а двигатель перегревается
Если вовремя не решить вопрос, может заклинить выжимной подшипник, износиться накладки диска, повредиться диафрагменные пружины.
Шумность, вызванная разрегулированностью сцепления, когда диски расходятся недостаточно, особенно важно обратить на это внимание, если скрип появляется при включении задней передачи.
Проблемы при переключении передач. Часто сопровождается щелчками и потрескиванием
Для такой ситуации есть специальный термин «повело сцепление», что может привести к повреждению диафрагменных пружин маховика или дисков.

При выявлении проблем, чтобы добраться до гаража или СТО своим ходом, нужно соблюдать осторожность. Работать педалью газа нужно очень аккуратно, особенно при переключении передач

Переключение нужно осуществлять при полностью выжатом сцеплении, удерживая коробку в течение нескольких секунд на нейтральной скорости.

Наиболее частой причиной разрегулировки сцепления является износ дисков и корзины. Более сложные поломки, в том числе, разрыв троса, приводят к замене других деталей и дорогому ремонту, в конце которого все равно делается регулировка тросика сцепления.

Подготовка к замене (кулак и ступица)

Надо снять передние колёса, а сам автомобиль пусть удерживается на подъёмнике. Сначала удаляют защиту картера, выкрутив шесть винтов ключом «на 10». Также необходимо снять щиток под бампером слева (саморезы Torx T20). Так появится доступ к креплению щитка в колёсной арке, который тоже нужно удалить.

Две самых первых операции

Масло из коробки сразу сливают: откручивают пластиковую пробку, затем – металлическую (квадрат «на 8»). Ждите 5 минут, чтобы масло вытекло полностью. Затем снимают тормозной суппорт: ключом «на 18» отворачивают два винта, а дальше суппорт прикрепляют к пружине.

Избавились от суппорта

Перед монтажом следует разжимать тормозные колодки. Для этого нужна шлицевая отвёртка.

Готовим кулак к демонтажу:

1. Отключаем датчик ABS.
2. Ключом «на 16» откручиваем гайку на стяжном винте (фото 2). Отвёрткой разжимаем щёчки кулака и выдавливаем палец шаровой опоры.
3. Откручиваем гайку на шпильке рулевого наконечника. Здесь снова нужен ключ «на 16». Саму шпильку затем выдавливают из отверстия рычага (фото 3).
4. Осталось открутить гайки на винтах крепления кулака к стойке. Нужны два ключа «на 18».

Ниже показана иллюстрация к шагам 1-4.

Снимаем поворотный кулак

Раз уж кулак теперь снят, можно отсоединить механизм привода (ШРУС) от «коробки». Ролики внутреннего ШРУСа при этом выпадут. Главное, чтобы они не попали в картер.

Финальная операция – демонтаж привода

Три винта на кожухе ШРУСа откручивают торцовым ключом.

Советы по дозаправке масла в КПП

Нижнюю металлическую пробку затягивайте с усилием 25 Н*м. Контрольная пробка (пластиковая) находится сверху. Через её отверстие ведут заправку. Уровень жидкости должен отстоять от стенок отверстия на 5 см.

Подготовка подкапотного пространства.

Чтобы не вызвать короткое замыкание следует отключить минусовую клемму с аккумулятора. После этого снимается тросик сцепления. Это сделать довольно просто, нужно потянуть за грузик вперед и вытянуть его из вилки. После этого конструкция освобождается из кронштейна.

Держатель моторного жрута снимается несколько сложнее. Нужно разжать несколько креплений, и отвести его всторону:

1. На двигателе расположен датчик ВМТ. Чтобы отключить его нужно выкрутить 2 винта
2. На коробке отсоединяется выключатель заднего хода
3. Отключается датчик скорости
4. Отключаем датчик кислорода. Провода подходящие к ней так же закреплены колодкой на КПП.

После этого отсоединяем крепление шланга сапуна.

Особенности сцепления Renault Logan

На автомобили Renault Logan устанавлива­ют сухое однодисковое сцепление с централь­ной диафрагменной пружиной

Корзина сцепления соединяется шестью болтами с маховиком двигателя

Для центровки корзины в маховике запрессованы три штифта.

В кожухе сцепления установлена диафрагменная пружина, изготовленная из пружинной стали.

Диафрагменная пружина состоит из восемнадцати лепестков, которые являются упругими выжимными рычажками.

За счет упругости рычажков, диафрагменная пружина создает равномерное давление на нажимной диск сцепления и способствует плавному включению и выключению сцепления.

Необходимость замены корзины возникает при износе лепестков диафрагменной пружины на глубину более 0,8 мм, а также в случае уменьшения усилия на педали при выключении сцепления, что указывает на большой износ поверхности нажимного диска или осадку диафрагменной пружины.

Привод сцепления на автомобилях — тросовый, беззазорный. Передний наконечник троса закреплен в вилке выключения сцепления, а задний наконечник — в держателе педали сцепления.

Передний наконечник — резьбовой, служит для регулировки привода выключения сцепления.

Педаль сцепления установлена на оси в кронштейне педального узла. На этой же оси установлена возвратная пружина педали.

Вилка поворачивается на шаровой опоре, установленной в картере сцепления.

Между вилкой выключения сцепления и лепестками диафрагменной пружины установлен подшипник выключения сцепления.

На муфте подшипника выполнены два крючка, которыми он зацепляется за лапки вилки. Применена схема привода сцепления, при которой подшипник постоянно прижат к лепесткам диафрагменной пружины.

Подшипник свободно перемещается по направляющей втулке, запрессованной в картер сцепления.

Выключение сцепления происходит следующим образом.

При нажатии педали сцепления трос поворачивает вилку выключения сцепления, которая перемещает подшипник по направляющей втулке.

Подшипник давит на лепестки диафрагменной пружины.

Пружина, деформируясь, перестает прижимать нажимной диск к маховику, при этом нажимной диск отходит от маховика, вследствие чего коленчатый вал двигателя и первичный вал коробки передач могут вращаться независимо друг от друга.

При отпускании педали сцепления подшипник возвращается в исходное положение, при этом диафрагменная пружина вновь начинает давить на нажимной диск, который, в свою очередь, прижимает ведомый диск к маховику — в результате передача крутящего момента возобновляется.

Ведомый диск 1 установлен на шлицах пер­вичного вала коробки передач и зажат диафрагменной пружиной между маховиком и нажимным диском.

Подшипник 3 выключения сцепления закры­того типа, не требующий смазки в эксплуата­ции, установлен на направляющей втулке, за­прессованной в отверстие картера сцепления.

Направляющая втулка представляет собой не­разборный узел, включающий в себя сальник и передний подшипник первичного вала.

Под­шипник перемещается вилкой 6, установлен­ной на шаровой опоре, ввернутой в картер сцепления. Вилка вставлена в пазы муфты под­шипника без дополнительного крепления.

На свободное плечо вилки выключения сцепления, уплотненное в картере сцепления резиновым чехлом, воздействует трос 4 при­вода выключения сцепления, второй конец которого закреплен на секторе педали 5 сцеп­ления.

Ход педали в эксплуатации регулиру­ется по мере износа накладок ведомого дис­ка регулировочной гайкой, установленной на резьбовом наконечнике троса.

Сцепления двигателей рабочим объемом 1,4 и 1,6 л одинаковы по конструкции и разли­чаются только диаметрами ведомого и на­жимного дисков.

Для двигателя объемом 1,4 л диаметр 180 мм, для двигателя 1,6 л “ 200 мм.

Несколько различается и рабочий ход наруж­ного плеча вилки выключения сцепления, ко­торый для двигателя объемом 1,4 л составляет 28

33 мм, для двигателя 1,6 л — 30-35 мм.

Демонтаж полуосей и стартера

Теперь для замены деталей сцепления Логана последовательность действий такая:

1. Открутить тормозной суппорт левого переднего колеса.
2. Отделить рулевой наконечник от «кулака».
3. Открутить пару стоечных болтов и бережно опустить полуось на подрамник.
4. Отделить три болтика крепления пыльника к КПП, затем вывести полуось из «коробки».
5. Все то же самое с другим колесом.
6. Теперь стартер. Отделить пару медных гаек крепления контактов. Как и гайку, которая крепит корпус «коробки» к движку Logan.
7. Открутить болтики, которыми стартер соединен с «коробкой». Два видны, а третий скрыт за деталью, к которой подсоединен зажим для гофры проводков. Отделить ту деталь и последний болтик.
8. Снять стартер.

Где расположен подшипник выжимной Рено Логан 1.4 и какие бывают признаки поломки

Шум выжимного подшипника Рено Логан — это главный признак поломки, который свидетельствует, что ВП вышел из строя и его потребуется заменить. Шум возникает при нажатии на педаль, в тот момент когда шарикоподшипник крутится под нагрузкой. При длительном удержании педали, шум переходит в гул.

Если не обращать внимание на неисправность, то возникнут проблемы с переключением передач, особенно задней скорости, появится хруст или передача будет «вылетать» на ходу

Важно знать:

Если вы слышите скрип при нажатии, то скорее всего проблема не в муфте, а в вилке. На видеозаписях представлены характерные признаки износа муфты выключения сцепления, а так же показан сухой шарикоподшипник (без смазки), который подлежит срочной замене

На видеозаписях представлены характерные признаки износа муфты выключения сцепления, а так же показан сухой шарикоподшипник (без смазки), который подлежит срочной замене.

Важно знать:

Если вы слышите скрип при нажатии, то скорее всего проблема не в муфте, а в вилке. На видеозаписях представлены характерные признаки износа муфты выключения сцепления, а так же показан сухой шарикоподшипник (без смазки), который подлежит срочной замене.. Шум выжимного подшипника:

Шум выжимного подшипника:

Шарикоподшипник (ВП) без смазки:

Скрип вилки:

Заклинило выжимную муфту:

Свист выжимного подшипника:

Как убрать скрип вилки:

Устройство сцепления — расположение муфты с направляющей втулкой

Как уже говорилось, для снятия и замены подшипника необходимо снять МКПП. Ниже представлена коробка передач JB5 с деталировкой.

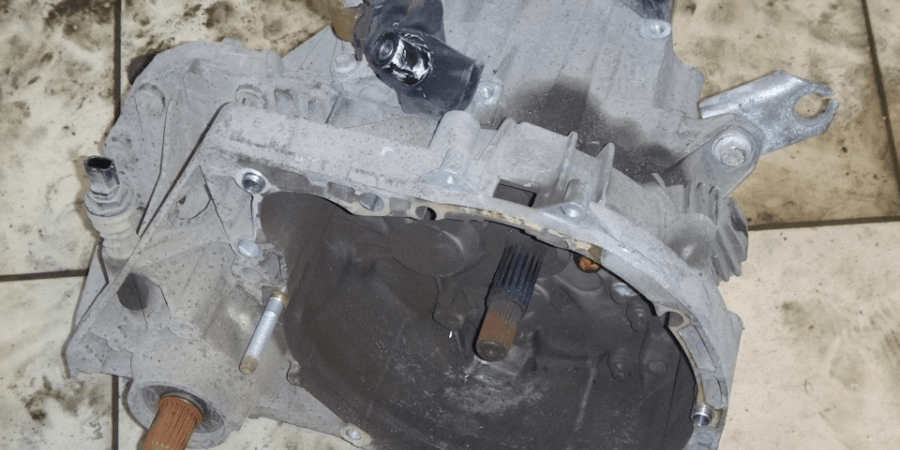

Коробка передач JR5:

1 — первичный вал; 2 — сальник привода правого колеса; 3 — картер сцепления; 4 — картер коробки передач; 5 — задняя крышка; 6 — штуцер сапуна; 7 — рым-кронштейн; 8 — рычаг включения передач; 9 — рычаг выбора передач; 10 — датчик скорости или заглушка; 11 — кронштейн крепления тросов управления коробкой передач; 12 — сальник привода левого колеса; 13 — выключатель света заднего хода; 14 — пробка маслозаливного отверстия; 15 — трубка подвода жидкости к рабочему цилиндру гидропривода выключения сцепления; 16 — подшипник выключения сцепления.

С внутренней стороны как видно, выступает первичный вал (1), на нём надета направляющая выжимного подшипника Рено Логан, по которой и перемещается ВП (16) в процессе работы. Ниже имеется схема компоновки и устройства сцепления Логана.

Примечание:

На коробках передач серии JH1-JH3 (JB31-JB3) направляющая втулка выжимного подшипника Рено Логан идет в сборе с шарикоподшипником и сальником первичного вала. Чтобы демонтировать данную деталь, потребуется разбирать коробку. В представленной инструкции приведен способ без разбора КПП. На коробках других модификации (например JB5), втулка крепится уже на болты и проблем с заменой не возникнет.

Для ремонта вам понадобится следующий набор инструмента:

• набор головок: 8, 10, 13, 15, 19, 32;
• накидные ключи: 10, 13, 15;
• плоские отвёртки, молоток, зубило;
• смазочные средства: WD-40, графитовая, подшипниковая;
• тормозная жидкость, масло для МКПП;
• домкрат и подпорки (если нет ямы / подъёмника).

Как проводится диагностика сцепления

Как проверить сцепление на Рено Логан? Элементарно проверить исправность узла автолюбителю можно и самому, но полноценную диагностику в гаражных условиях не проведёшь, поэтому придётся посетить станцию техобслуживания, где для этого имеется необходимая база. А сцепление как раз нуждается в обязательном комплексном обследовании, включая компьютерную диагностику.

Как правило, механик начинает изучение его состояния с проверки жёсткости педали, слушая, не скрипит ли она при нажатии. Специалист, садясь на место водителя, обычно ставит ТС на «ручник», поднимает оконные стёкла, выключает акустическую систему, а также устраняет иные звуковые источники. Таким образом, сперва рычаг муфты тестируется при неработающем двигателе, затем в процессе движения для мониторинга переключение передач. В целом надо признать: разработчики этого неприхотливого авто позаботились о том, чтобы его обслуживание для владельца не выглядело обременительным.

Демонтируем коробку

До непосредственной замены нужной запчасти осталось совсем немного:

1. Вынуть болты, которыми КПП соединена с движком Рено Логана снизу. Сразу поставить опору под движок.
2. Скрутить с «коробки» гайку со стороны радиатора – она под вилкой отключения сцепления.
3. Поставить упор под «коробку», отделить опору КПП от лонжерона.
4. Теперь нужно отделить болты «пальцев» опоры. Первый расположен под АКБ, остальные – под расширительным бачком. Аккуратно снять опору.
5. Последние два болтика расположены так: один под датчиком детонации Логана, второй почти рядом.
6. Схватить КПП одной рукой за деталь с тросом возле вилки, а второй – за корпусные ребра.
7. Потянуть в направлении левой покрышки, убрать предварительно поставленный упор.

Неисправности педали сцепления

Причины некорректной работы педали сцепления зависят от того, какое именно используется сцепление — механическое, гидравлическое или электронное.

В случае, если на машине имеется гидравлическое сцепление и при этом у нее «мягкая» педаль, то возможен вариант завоздушивания системы (пропала герметичность системы). В этом случае нужно прокачать сцепление (выгнать воздух), заменив тормозную жидкость.

На механическом сцеплении зачастую причиной того, что педаль проваливается «в пол» является то, что протерлась вилка сцепления, после чего она обычно надевается на шарнир. Ремонтируется такая поломка обычно наваркой детали или просто регулировкой.

Немного теории

По сути, сцепление выполняет функцию посредника, который обеспечивает плавную передачу мощности, полученную от маховика двигателя, на первичный вал КПП. Он в свою очередь отправляет мощность мотора колесам, но не всего объема сразу, а с постепенным возрастанием. Фактически агрегат служит предохранителем, защищающим движок и коробку от весьма чувствительного удара во время резкого торможения. Если механизм исправен, то машина мягко стартует, водителю комфортно им управлять и практически незаметно переключать передачи.

Устройство работает, используя силу трения, возникающую тогда, когда диски взаимодействуют с первичным валом. Педаль сцепления необходима для уменьшения прижимной силы пружин и разъединения диски. В этот момент передачи мощности от мотора прекращается.

Особенности конструкции сцепления Логан

Сцепление на автомобилях Рено имеет особенности, о которых важно знать:

• корзина прочно соединена с маховиком, имеет штампованный кожух;
• ведомый диск зажат в пружинах корзины;
• подшипник, отвечающий за выключение муфты, не требует смазки в течение всего срока эксплуатации.

Обе модификации Рено Логана — версии 1,4 и 1,6 л — оснащают схожими по конструкции сцеплениями, но различия между ними всё-таки есть. Это размеры ведомого диска и корзины: 180 мм на 1,4-литровом агрегате, 200 мм — на 1,6-литровом. Из-за этого неодинаков и ход вилки выключения муфты. На моторе 1,4 л он составляет 28 мм, а на «движке» 1,6 л — 30 мм и больше.

Видео по замена сцепления со снятием на Рено Логан 1.4 л:

Подготовка к замене (кулак и ступица)

Надо снять передние колёса, а сам автомобиль пусть удерживается на подъёмнике. Сначала удаляют защиту картера, выкрутив шесть винтов ключом «на 10». Также необходимо снять щиток под бампером слева (саморезы Torx T20). Так появится доступ к креплению щитка в колёсной арке, который тоже нужно удалить.

Две самых первых операции

Масло из коробки сразу сливают: откручивают пластиковую пробку, затем – металлическую (квадрат «на 8»). Ждите 5 минут, чтобы масло вытекло полностью. Затем снимают тормозной суппорт: ключом «на 18» отворачивают два винта, а дальше суппорт прикрепляют к пружине.

Избавились от суппорта

Перед монтажом следует разжимать тормозные колодки. Для этого нужна шлицевая отвёртка.

Готовим кулак к демонтажу:

1. Отключаем датчик ABS.
2. Ключом «на 16» откручиваем гайку на стяжном винте (фото 2). Отвёрткой разжимаем щёчки кулака и выдавливаем палец шаровой опоры.
3. Откручиваем гайку на шпильке рулевого наконечника. Здесь снова нужен ключ «на 16». Саму шпильку затем выдавливают из отверстия рычага (фото 3).
4. Осталось открутить гайки на винтах крепления кулака к стойке. Нужны два ключа «на 18».

Ниже показана иллюстрация к шагам 1-4.

Снимаем поворотный кулак

Раз уж кулак теперь снят, можно отсоединить механизм привода (ШРУС) от «коробки». Ролики внутреннего ШРУСа при этом выпадут. Главное, чтобы они не попали в картер.

Финальная операция – демонтаж привода

Три винта на кожухе ШРУСа откручивают торцовым ключом.

Советы по дозаправке масла в КПП

Нижнюю металлическую пробку затягивайте с усилием 25 Н*м. Контрольная пробка (пластиковая) находится сверху. Через её отверстие ведут заправку. Уровень жидкости должен отстоять от стенок отверстия на 5 см.

Это интересно: Рено Логан замена сайлентблоков задней балки — разбираемся тщательно

Причины, вызывающие неполадки

Чаще всего преждевременный выход из строя сцепления или его элементов происходит из-за человеческого фактора. К таким причинам относится:

• водитель предпочитает агрессивную манеру вождения и не полностью выжимает педаль. Если он резко нажимает и так же бросает педаль, то ускоряется износ фрикционных накладок;
• эксплуатация механизма с повышенной нагрузкой;
• ошибки при буксировке: педаль выжимается только наполовину или буксируемый автомобиль намного тяжелее буксировщика;
• постоянно выжатая муфта на остановках у светофора или в пробках. Постоянная нагрузка на выжимной подшипник вызывает его досрочное разрушение.

Кроме того сцепление может выйти из строя по причинам:

• использования низкокачественных деталей;
• естественного старения механизма;
• загрязнение диска моторным маслом или другими жидкостями;
• постоянная перегрузка машины, транспортировка слишком больших грузов;
• преодоление бездорожья, песка, рыхлого снега;
• разгерметизации гидропривода и, как следствие, попадание в него воздуха;
• деформированная или изношенная до предела вилка;
• обрыв тросика. Такая поломка происходит довольно часто.

Результатом обрыва троса станет невозможность переключения передач:

неправильная регулировка узла.

Эксплуатация автомобиля, в котором неисправно сцепление, весьма некомфортное и опасное занятие. Трудности с переключением передач или их выпадение может стать причиной серьезной аварии. Если долго ездить на машине с неисправным сцеплением, пострадают другие элементы, а ремонт станет дорогим мероприятием. Ведь замена потребуется не только самому механизму, но и остальным испорченным узлам.

Замена сцепления в Рено Логан 1.4, особенности конструкции

Сцепление важнейший элемент любого автомобиля с механической коробкой передач. Очень часто автолюбители пропускают момент, когда этот элемент трансмиссии уже требует ремонта. Итак, когда необходима замена сцепления и как не упустить то время, пока еще можно обойтись малыми силами и средствами. Обо всем по порядку.

Сцепление Рено Логан

Распознаем неисправность

Существует несколько показателей, по которым можно точно определить, что замена или ремонт сцепления необходимы:

• Шум или механический треск при включении или замене передачи.
• Рывки при движении или попытке тронуться с места.
• Пробуксовка сцепления.
• Характерный запах в салоне (напоминает запах сгоревшей сковороду или кастрюли на кухне).

Если вы заметили, что-то подобное, замена сцепления необходима. Лучше всего обратиться в автосервис, специалисты которого помогут устранить неполадку. Однако при наличии определенных навыков можно и самостоятельно заменить сцепление в рено Логан.

Самостоятельная замена сцепления

Прежде чем приступить к работе следует знать некоторые конструктивные особенности.

На все без исключения рено Логан устанавливается сухое однодисковое сцепление с центральной диафрагменной пружиной.

Если это вам о чем-то говорит, и вы знаете устройство механизма и уверены в своих силах — пора приступать непосредственно к работе.

Замена сцепления Рено Логан

Необходимые инструменты

1. Ключ «на 11», а лучше, если это будет торцевая головка.
2. Отвертки – плоская и крестообразная.
3. Оправка для центрирования ведомого диска (подойдет та, что для переднеприводных ВАЗов)

Снимаем сцепление

Первым делом загоняем Логан на яму также можно заручиться помощью еще одного человека. Замена сцепления такое дело, что лишние руки точно не помешают. Прежде чем начинать еще раз проверьте наличие необходимых инструментов. Если все в порядке приступаем к работе:

• Первым делом следует снять коробку передач (если этого не сделать вы не сможете подобраться к маховику и самому сцеплению).
• Теперь удерживайте маховик отверткой, чтобы он не крутился, и одновременно откручивайте болты крепления нажимного диска. Натяжку болтов следует ослаблять равномерно, переходя, от одного к другому.
• Выкрутив, болты снимайте с маховика ведомый и нажимной диски сцепления, ведомый при этом следует придерживать. Когда все готово внимательно осмотрите детали. Трещины и сколы не допускаются. В случае если при визуально осмотре обнаружены какие-либо еще неполадки – меняйте ведомый и нажимной не задумываясь.
• Прежде чем установить новые детали убедитесь, что ведомый диск легко перемещается по шлицам первичного вала КПП. Неполадки или заедания следует тут же устранить либо, отрегулировав, ступицы диска, либо заменив дефектные детали.
• Далее, наносим на шлицы ведомого специальную тугоплавкую смазку.
• Теперь нам понадобиться оправка с ее помощью устанавливаем на место ведомый диск. Правильным положением будет то, при котором выступающая часть ступицы диска оказалась направленной в сторону пружины кожуха сцепления.
• После на центрирующие штифты устанавливайте нажимной диск и сразу можно ввернуть болты крепления. Затягиваем их, также поочередно переходя, от одного к другому.
• Теперь оправку можно снять и установить на место коробку передач. После останется только подключить тросик и отрегулировать его длину.

Важный нюанс

Замена сцепления процесс все-таки достаточно трудоемкий, однако, бывает так, что в попытке сэкономить автолюбители обрекают себя на дополнительную работу. А дело все в том, что на первый взгляд может показаться, что одна из деталей сцепления исправна и может прослужить еще некоторое время. Так вот обычно это большое заблуждение. Специалисты советуют менять механизм сцепления Рено Логан целиком и полностью и не оставлять старых деталей – это гарантия того, что работу не придется переделывать, а механизм будет долго служить верой и правдой.
