Замена бензонасоса форд фокус 1, что важно знать

Зачем нужно реле

Как правило, различные механизмы автомобиля подключаются через предохранитель, но топливный насос настолько мощный, что для него предусмотрели реле. На автомобилях Ford Focus оно может находиться в двух местах, в зависимости от года выпуска. На старых моделях, выпущенных до рестайлинга 2 поколения «Форд Фокус», реле расположено в чёрном ящике (блоке) и в салоне. Второй блок зафиксирован прямо под перчаточным ящиком.

На новых рестайлинговых моделях реле устанавливается в монтажном блоке, в салоне.

Реле топливного насоса на Ford Focus выполняет очень важные функции. Оно управляет работой насоса, запускает пусковую форсунку (при запуске ДВС) и одновременно обогревает датчик кислорода. Неудивительно, что решая столько задач, оно со временем портится.

Определить неисправность реле можно как по работе самого бензонасоса, так и принудительно. По сути, именно реле включает и выключает насос, отталкиваясь от показателей давления в системе. Когда давление повышается, то реле отключает насос, и наоборот, давление снижается — включает. Если насос не будет отключаться через определённые промежутки времени, можно сделать вывод о порче реле.

Чтобы проверить работу реле напрямую, следует замкнуть два вертикальных контакта из пяти. Насос должен включиться. Замена реле несложная. Проводится, как и любая замена больших предохранителей, без использования специальных инструментов. Нужно просто вынуть старое и поставить новое реле своими руками.

Если замена насоса будет проводиться в СТО, рекомендуем требовать от работников гарантию качества устанавливаемых деталей. Вдобавок советуем покупать оригинальные запчасти при самостоятельной замене, чтобы они прослужили долго.

Полезные сведения и нюансы установки фильтров

Интересно, но оригинальные фильтры в продаже для Ford Focus практически не встречаются. Тем самым производитель вынуждает менять насос целиком, в сборе. В автомобиле «Форд Фокус» используются два типа фильтров: ФГО (для грубой очистки), представляющий собой сетку, и ФТО в виде колбы.

Предназначение фильтров описывать подробно не надо. Скажем только, что они качественно очищают горючее в два этапа. Такая практика уже давно встречается в автомобилестроении: один фильтр забирает все крупные частицы сора (сетка), другой — качественно очищает топливо перед его непосредственной подачей в двигатель.

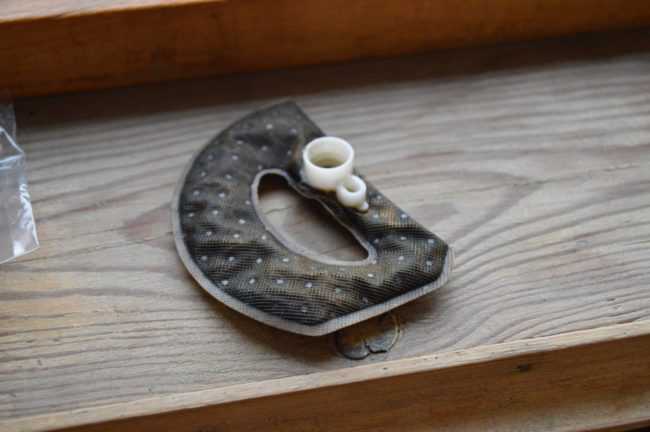

Сетка грубой очистки на Ford Focus расположена внутри насоса

Топливные фильтры на Ford Focus могут иметь различные конструкции и располагаться в разных местах, в зависимости от модификации и системы автомобиля. Например, на инжекторных ДВС выносной фильтр ФТО расположен возле бака, а сетка ФГО — внутри топливного насоса.

На Ford Focus сетка ФГО считается одноразовым, несъёмным элементом, и по заводским указаниям меняется только в сборе с насосом. Регламент замены для ФТО (выносной) – каждые 60 000 км пробега, для ФГО (погружной) – каждые 120 000 км пробега.

Заменить фильтр выносной довольно легко. Нужно залезть под машину, которую заранее поставить на подъёмник или яму. Перед этим следует надеть защитные перчатки и открыть створку или окно в гараже для выхода паров бензола. В целях обеспечения пожарной безопасности рекомендуется отключить все нагревательные устройства.

Далее нужно действовать в такой последовательности:

Залить немного горючего в бак, завести мотор и подождать, пока он заглушится (заканчивается топливо в системе — сбрасывается давление).
Фильтр крепится к кузову болтом, его и надо отвернуть.
Отсоединить топливные шланги, идущие на фильтр (заранее подготовить пустую ёмкость, в которую будет выливаться горючее, оставшееся в трубках).
Затем фильтр можно снять, отсоединив от хомута.
В хомут затянуть новый ФТО.

Видео: снятие топливного фильтра Ford Focus 1

Крайне важно не забыть маркировать трубки, шланги и штуцера, которые снимаем. Фильтр выносной «Форд Фокус» расположен отдельно от насоса

Фильтр выносной «Форд Фокус» расположен отдельно от насоса

Когда устанавливается новый фильтр, следует обратить внимание на стрелку, помеченную на корпусе. Она указывает, какой стороной фильтрующий элемент должен смотреть на двигатель (т

е. фильтр надо поставить так, чтобы он был направлен стрелкой к мотору автомобиля).

Стрелка на фильтре должна смотреть на двигатель во время установки

Замена сетки проводится вместе с заменой насоса. Однако находятся такие автомобилисты, которые умеют чистить сетку, не меняя её. Существует и другой вариант: поставить на входе родного топливного насоса сетку от другой модели авто, тем самым создав добавочную фильтрацию. Это нечто вроде модернизации, призванной улучшить стабильность работы двигателя на некоторое время. На самом же деле, только полноценная замена элемента даст возможность улучшить динамические и технические показатели двигателя, если погружной фильтр уже не справляется со своими обязанностями.

Практически на всех Ford Focus сверху топливного бака прорезано отверстие, которое предусмотрено для снятия насоса с фильтром без демонтажа всего бака.

Алгоритм проведения замены выглядит так:

Откидывается задний диван.

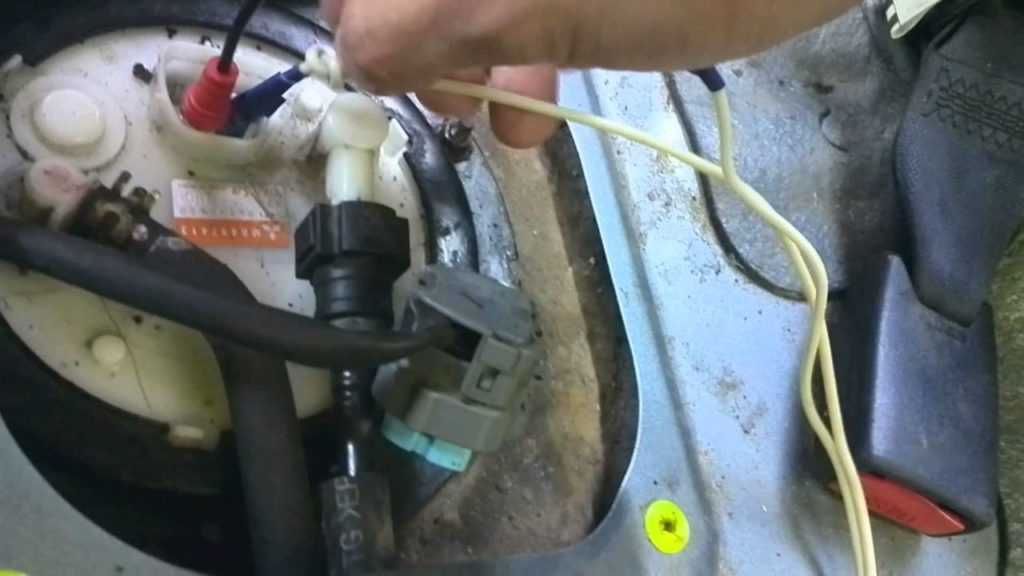

По проводам, идущим к насосу, определяется его местоположение. Провода на топливный насос помогут определить его местоположение

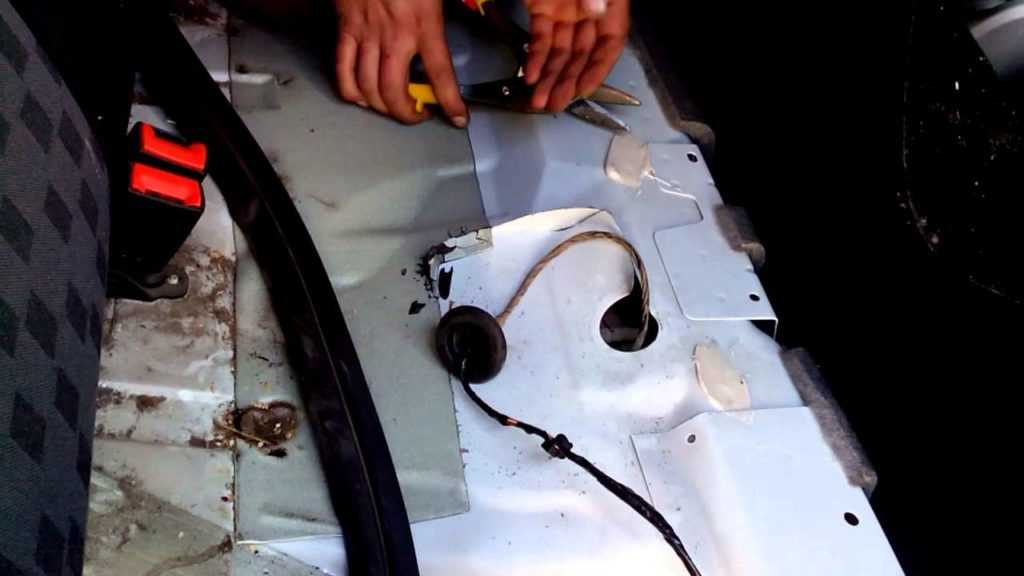

Если лючок не предусмотрен производителем, то следует ножницами по металлу вырезать и отогнуть железо ровно столько, чтобы хватило для вынимания насоса. Вырезанный ножницами лючок обеспечит свободный доступ к насосу
Насос держится на гайке, которую надо отвернуть.

Видео: как снять бензонасос Ford Focus 2

После того как насос демонтируется, надо скинуть нижнюю пластмассовую крышку, защищающую сетку.

Фильтр погружной находится внутри насоса, он скрыт нижней пластмассовой крышкой

Остаётся снять погружной фильтр и заменить его. Если проводится замена насоса, то нужно установить новый агрегат на место старого. После сборки обязательно нужно закачать немного топлива в систему стартером, но не заводить мотор. Затем следует проверить соединение на наличие течи. Машину надо протестировать также и в движении. Если течи нигде нет, все шланги и трубки нормально закреплены, то нужно прогнать автомобиль на скорости по трассе, затем под горку. Так проверяется подача горючего в разных режимах езды.

Замена бензонасоса Форд Фокус 2 — как поменять топливный насос на ФФ2

Для чего нужен бензонасос На самом деле это знает каждый автолюбитель, и даже ребенок может догадаться по названию — единственное предназначение агрегата это доставка топлива в двигатель.

При этом современные насосы обязаны поддерживать постоянное давление в топливной системе, которое составляет около 2 атмосфер. Почему требуется менять бензонасос на Ford Focus 2 Так или иначе, причиной замены бензонасоса является та или иная неисправность в агрегате, а вот признаки поломок — это очень обширный список разного поведения автомобиля.

форд фокус 2 замена топливного насоса видео

Как просто поменять бензонасос на Ford Focus второго поколения

Несмотря на то, что бензонасос в таком случае остается рабочим, от демонтажа не отвертеться. Придется доставать погружной бензонасос для чистки фильтрующей сетки или самого бензонасоса.

Данный признак — это сигнал проверить не только бензонасос, но и множество других систем автомобиля. В большинстве случаев из строя выходит именно топливный насос. Однако бывают случаи выхода из строя проводки или банально сгорел предохранитель. Также стоит отметить, что стоимость родного бензонасоса достаточно высокая, и не всегда есть возможность его быстро найти. Поэтому можно установить бензонасос от форд фокус 2 замена топливного насоса видео автомобиля ВАЗ или ему подобных.

На практике получаем абсолютно рабочую систему за более меньшие деньги.

Что необходимо для замены Во первых необходим бензонасос. Без него нет никакого смысла разбирать автомобиль и снимать неработающий агрегат.

Не удивляйтесь, но нам потребуются ножницы по металлу, для их прямого применения. Да, нам придется резать кузов автомобиля, доделывая работу за автопроизводителя.

И так чтобы заменить бензонасос на Ford Focus 2 придется снять бензобак, поскольку крышки под задним сидением, как на всех современных иномарках, —. Для этого первым делом снимаем теплозащиту. Дальше снять трубку абсорбера фильтра.

Ремонт или замена узла проводится тогда, когда насос выйдет из строя или перестанет нагнетать в системе номинальное давление. Признаки поломки бензонасоса могут быть разными: После поворота ключа замка зажигания насос не включается, соответственно, двигатель не заводится.

Работа электродвигателя топливного насоса хорошо слышна при незапущенном моторе. Если после поворота ключа сработало реле насоса издало характерный щелчокно насос не запустился, дело либо в контактах на коннекторах насоса, либо в электродвигателе, либо насос перегрелся засорился и заклинил.

Всё про бензонасосы Ford Focus: какие устанавливать, фильтры, реле

Недостаточное давление в топливной системе. В этом случае двигатель будет запускаться, но появятся провалы под нагрузкой, на высоких оборотах, при разгоне.

При этом работа на холостых оборотах может быть вполне нормальной.

Признак изношенного насоса на ранней стадии — сильный шум в районе бензобака при работающем двигателе. Шум будет говорить о том, что скоро насосу будет необходима замена.

Как заменить бензонасос Форд Фокус 2 своими руками

Демонтаж топливного модуля будет нужен также при забитом фильтре грубой очистки, при замене или ремонте датчика уровня топлива. Как своими руками снять бензонасос на Форд Фокус 2 Вот такой вот пропил. Перед тем как менять бензонасос, определимся с методикой, поскольку снимать модуль можно двумя способами — официально топливный модуль меняется только при снятом топливном баке.

Есть и альтернативный способ: Этот способ довольно популярен, но имеет некоторые минусы: Из плюсов — мы в любой момент можем провести ремонт или замену любого из элементов форд фокус 2 замена топливного насоса видео модуля, достаточно будет снять подушку заднего сиденья. Правильный метод официальный Начнём с официального метода замены бензонасоса со снятием топливного бака. Работы на форд фокус 2 замена топливного насоса видео деле не так много, главное иметь смотровую яму, подъёмник или эстакаду.

Замена топливного насоса

Снимаем топливный бак (см. «Снятие и установка топливного бака»).

Нажав отверткой на фиксатор…

…отсоединяем штуцер трубки слива топлива от крышки бака.

Перед сборкой два резиновых уплотнительных кольца штуцера необходимо заменить, независимо от их состояния.Аналогично отсоединяем трубку подачи топлива.Специальным приспособлением отворачиваем фиксирующее кольцо крышки топливного бака. Если такого инструмента нет…

…кольцо можно отвернуть приспособлением для сжатия пружин подвески.

Снимаем с бака крышку.

Поворачиваем топливный модуль против часовой стрелки…

…и аккуратно вынимаем его из бака, стараясь не повредить при этом указатель уровня топлива.

Порванное или потерявшее эластичность уплотнительное кольцо крышки заменяем.

Ключом «Torx T-10» отворачиваем три самореза крепления…

…и отсоединяем наконечники шлангов от штуцеров насоса и топливного модуля.

Нажимаем на фиксатор и…

…отсоединяем колодку проводов от электродвигателя насоса.

Нажимая на четыре фиксатора…

…поддеваем отверткой крышку топливного модуля.

Снимаем крышку.

Вынимаем из корпуса топливный насос с фильтрующей сеткой.

Снимаем с насоса резиновый уплотнитель.

Поддев отверткой…

…снимаем с насоса фильтрующую сетку.

На топливном насосе нанесена маркировка.

Продуваем сжатым воздухом каналы в корпусе и крышке топливного модуля…

…а также фильтрующую сетку топливного насоса.

Устанавливаем на новый насос фильтрующую сетку и резиновый уплотнитель.

Вставляем насос в корпус модуля.Дальнейшую сборку выполняем в обратной последовательности. При этом…

…стрелки на баке и крышке должны быть совмещены. Для правильного подсоединения шлангов на патрубках крышки имеются стрелки, указывающие направление движения топлива. Штуцер трубки подачи топлива из бака — белого цвета, а штуцер трубки слива топлива в бак — красного.Устанавливаем топливный бак на место (см. «Снятие и установка топливного бака»).

Устройство элемента

Если после поворота ключа сработало реле насоса издало характерный щелчок , но насос не запустился, дело либо в контактах на коннекторах насоса, либо в электродвигателе, либо насос перегрелся засорился и заклинил. Недостаточное давление в топливной системе.

В этом случае двигатель будет запускаться, но появятся провалы под нагрузкой, на высоких оборотах, при разгоне. При этом работа на холостых оборотах может быть вполне нормальной.

Демонтаж бензобака

Ремонт и замена бензонасоса Форд Фокус 1 Процесс замены бензонасоса у Форд Фокус 1 — сложная процедура, которую самостоятельно в гаражных условиях выполнить затруднительно. Лучше обратиться к опытным специалистам в автосервис по ремонту Форд Фокус 1. Процесс замены бензонасоса у Форд Фокус 1 в общих чертах сводится к следующим действиям: Имеется в системе Ford Focus ещё один утолщённый шланг, пролегающий рядом с заливным трубопроводом и прикрепляемый хомутами, которые невозможно установить обратно, следовательно, потребуется сменный элемент.

Выполнив отсоединение всех проводов, надо положить бак Ford Focus на поверхность и убрать его из-под кузова, освободив доступ к бензонасосу. Надо удалить пыль с бака, убрав грязь и насухо протерев тряпкой. Открутить пластиковую крышку, можно воспользовавшись небольшим брусочком из дерева и молотком. Сняв бензонасос Ford Focus, тщательно вымываем внутреннюю поверхность бака и выполняем проверку сетки, продаваемой исключительно в комплекте с узлом.

Эта процедура может занять много времени, а провести замену в полевых условиях и вовсе невозможно. Многие владельцы дорабатывают автомобиль своими руками — делают люки для снятия насоса.

Как снять насос Процесс снятия бака и демонтаж насоса удобнее всего выполнять на эстакаде или на яме в гараже. Специалисты рекомендуют для этой работы использовать защитные перчатки.

Также важно, чтобы гараж хорошо вентилировался — в процессе работы будет выделяться большой объем паров бензина. Первым делом снимают теплозащиту и трубочку фильтра

Далее через багажное отделение следует открутить болты для доступа к люку бака.

Замена стойки стабилизатора на ford focus 1

https://youtube.com/watch?v=uJykI1qbd_E

Затем отсоединяют шланги, идущие к насосу, а также клеммы от датчика. После этого крутят стартер и заводят двигатель машины. Мотор должен работать до тех пор, пока он не заглохнет, а топливная система не окажется полностью пустой.

Далее насос вынимают из бака, стоит обратить внимание на уплотнительное кольцо. Рукой достал до всех углов бака

Грязи было не много, и ветошью я её всю собрал. Поставил новую турбинку бош, она всё же немножко больше и точь-в-точь как родная не встала, немного под углом, всё таки она чуток потолще родной. Но на сколько я понимаю, это не критично. Нужно резать очень аккуратно, не надо глубоко заводить режущий орган, так как можно повредить либо топливный шланг, либо шланг обратки, либо шланг абсорбера я натворил последнее…не очень сильно, видно на фото, но так как давление в нем ни ахти, то обошелся дедовским ремонтом — изолентой.

А вот дальше самое интересное. Как это сделать указано в разделе FAQ этого сайта, посмотрите. По мнению сервисменов — банальная чистка сеточки топливного насоса помогает далеко не всегда и не всем.

В конечном счёте лучше один раз всё поменять и ездить спокойно, мол дешевле выйдет. Стоит топливный насос не дешево. Особенно оригинал до р. Фильтр стоит дешевле от до р.

Замена бензонасоса на Форд Фокус 2 своими руками

Исправное функционирование Форд Фокус 2 возможно лишь при условии бесперебойной подачи топлива в силовую установку. За выполнение данной операции отвечает топливный насос, нарушение работоспособности которого способно полностью вывести автомобиль из строя. Сегодня мы рассмотрим, что он собой являет, поговорим о его поломках, диагностировании и замене неисправного устройства.

Бензонасос и его основные неисправности

Бензонасосом называется один из компонентов двигательной системы авто, отвечающий за бесперебойную подачу топлива к двигателю. Принцип действия устройства довольно прост – при повороте ключа зажигания проходит подача заряда на бензонасос, установленный внутри него моторчик, начинает свою работу и буквально через пару секунд создаёт требуемое давление внутри топливной системы.

Обладая неплохим запасом прочности и длительным сроком службы, бензонасос, тем не менее, подвержен разного рода поломкам и неприятностям, возникают которые, как правило, вследствие следующих факторов:

Некачественное горючее;
Попадание в систему различных примесей и ржавчины;
Выход из строя электродвигателя;
Повреждения механического характера;
Проблемы с герметичностью элементов насоса.

Диагностирование неполадок

Выявить проблему особой сложности не составляет, благо её симптоматика довольно-таки явственная. Среди первых признаков неисправности стоит выделить такие:

Машина отказывается заводиться, как на «горячую», так и на «холодную»;
В процессе езды имеют место рывки и подёргивания, с одновременным снижением оборотов;
На холостом ходу явственно слышны посторонние шумы, особенно в задней части авто.

Проверка бензонасоса

Проверка бензонасоса включает в себя проверку питания и давления в системе

В первую очередь стоит обратить внимание на предохранитель, расположенный рядом с управляющим блоком и при неисправности компонента просто заменить его на новый

Следующий этап – проверка реле, спрятанного под панелью приборов. Достаточно лишь снять с него защитную крышку и включить зажигание. Если всё в порядке, будет слышен характерный щелчок, в обратном случае устройство следует заменить.

Давление проверятся при помощи манометра, подключенного к топливной рампе. Если при нажатии на педаль газа прибор никак не реагирует, значит пришло самое время заняться ремонтными работами.

Процедура замены

Чтобы вновь установленное устройство радовало своего владельца длительной и безотказной работой, замена его должна быть проведена следующим образом:

Отключаем от аккумулятора массу и обесточиваем систему; Открываем багажное отделение и в нижней его части находим небольшой лючок, за которым и располагается требуемое нам устройство; Выкручиваем с защитного кожуха крепёжные болты и снимаем крышку – прямо перед нами располагается бензонасос, установленный в верхней части топливного бака в непосредственной близости от измерительного датчика; Сбрасываем давление в топливной системе – отсоединяем оба идущие на бензонасос шланга и клеммник датчика. Слегка проворачиваем стартер и заводим машину, дожидаемся момента, пока она заглохнет, и совершаем контрольное прокручивание стартера

Здесь важно не забыть промаркировать шланги, в дальнейшем, при сборке, это позволит избежать лишней головной боли; Откручиваем бензонасос от бака и извлекаем его наружу Особое внимание обращаем на уплотнительное кольцо, не допуская его деформации или поломки; Ставим на место новое устройство и проводим сборку всех ранее демонтированных узлов в обратной очерёдности. Завершается процедура замены проверкой правильности выполненных работ

Завершается процедура замены проверкой правильности выполненных работ

Для этого вновь слегка прокручиваем стартер, обращая внимание на наличие течей или дефектов. Если они имеют место, устраняем недостатки, после чего прогоняем авто по разным участкам дороги, что позволит нам проверить правильность работы бензонасоса

Если всё в порядке и проблем не наблюдается, значит, работа выполнена правильно

Если всё в порядке и проблем не наблюдается, значит, работа выполнена правильно.

Заключение

Несмотря на всю свою миниатюрность, бензонасос имеет огромнейшее значение и способен оказать значительное влияние на эффективность работы всей двигательной системы авто. Профилактический осмотр и диагностика позволят избежать неприятных ситуаций в дороге, а в случае форс-мажора вы всегда сможете заменить устройство своими силами, благо ничего сверхсложного в данной процедуре нет, и выполняется она буквально в несколько этапов.

Бензонасос Ford Focus. НЕ СНИМАЯ БАКА — журнал За рулем

Архивная статья

Автомобилистам большинства цивилизованных стран подобное и в голову не придет — оттого на иномарках редко встретишь лючок, открывающий доступ к электробензонасосу без демонтажа всего бака. Таков и «Форд Фокус».

В сервисе отказ насоса, как правило, объявляют «негарантийным случаем» и объясняют неправильной эксплуатацией автомобиля (сюда относится и заправка дрянным бензином). Придется раскошелиться на новый насос и его замену со всей громоздкой процедурой снятия и установки бака. Заодно предложат промыть бак и магистрали, вплоть до форсунок, — глядишь, и кошелек полегчает долларов на 700–750! Но этих расходов можно избежать, если доступ к бензонасосу будет не сложней, чем на VAZ 2110.

Сделаем такой же лючок!

В нашем арсенале нашлись левые и правые ножницы по металлу, что облегчило работу.

Крышку вырезали по месту, разметили и просверлили отверстие для резиновой заглушки и четыре отверстия в ней и в полу под крепежные винты-саморезы (ввертываются в соответствующие скобочки).

Перед окончательной сборкой машины непременно проверим работоспособность системы и герметичность соединений. Соединив электроразъем и топливные трубки, все протерли насухо — и включили зажигание. Насос зажужжал…

Завели мотор, дали минуты три поработать. Утечек нет? Отлично, теперь можно все собирать. Устанавливая крышку, уплотнили ее стык с полом ленточным герметиком. Возможны и другие варианты — лишь бы обеспечивали надежную изоляцию салона.

Подписи под картинками:

1. Отвернув винты крепления, сняли заднее сиденье, сдвинули коврик. Вот и резиновая заглушка в полу — через нее проходит жгут электрических проводов к бензонасосу

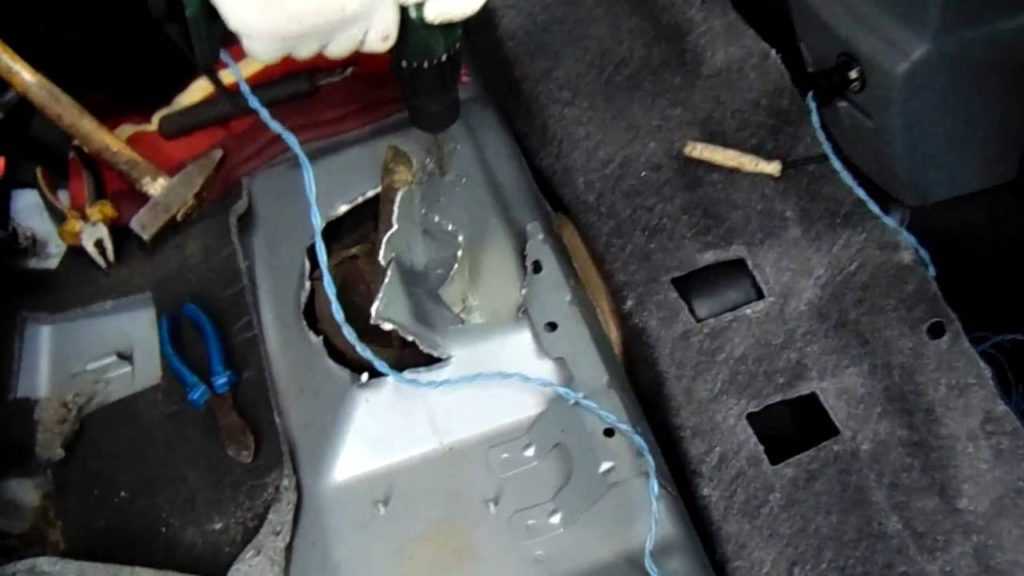

Вынув заглушку, от этого места ножницами начали расширять отверстие — осторожно, чтобы ничего, включая собственные руки, не повредить. (Лучше работать в перчатках — жесть остра и коварна!) Люк должен быть таким, чтобы через него можно было извлечь насос, но не больше

Округлая форма без углов способствует сохранению достаточной прочности пола.

2. Взору открылся вожделенный бензонасос — сбылась мечта хозяина-«фокусника»! Чтобы снять насос, нужно отвернуть большую пластмассовую гайку, крепящую его корпус к баку, а при этаких размерах даже небольшая разница давлений внутри бака и снаружи мешает ее одолеть. Чтобы хватило сил, отвернем пробку заливной горловины

Затем отключим электрический разъем, топливные трубки и, нажимая двумя отвертками на противоположные ребра гайки, осторожно отвернем

3. Так выглядит насос снизу. Но чтобы это увидеть, надо прежде извлечь его из бака. К чему выступы по периферии? Ими насос цепляется за края фасонного гнезда в специальной площадке на дне бака. Ухватив покрепче, повернем насос против часовой стрелки и выведем из зацепления. (При сборке будете действовать в обратном порядке — не забудьте верное положение насоса. Или пометьте.) Сетка на донышке — для грубой, предварительной очистки. Видна налипшая грязь.

4. А вот этот «язык» — фильтр тонкой очистки. На нем тоже есть налет грязи. Выходит, к бензонасосу мы ломились не зря. Хозяин автомобиля жаловался на то, что пару раз «Фокус» «задыхался» на крутом подъеме, что обычно и бывает, если фильтры грязные, а бензина в баке мало. В этом случае при наклоне бака мотор испытывает голод, да и насос ускоренно изнашивается. (Даром, что ли, журнал предупреждал: на впрысковых автомобилях не рекомендуется ездить с полупустым баком!)

5. Аккуратно поддев отверткой, сняли грязную сетку и тщательно промыли жидкостью для очистки карбюратора. Затем — основной фильтр электробензонасоса. Ну а как быть с отложениями внутри бака? Оказывается, если его заправляют бензином (даже не лучшим!), а не мазутом, то проблема этих «шлаков» во многом надуманная. Грязь, взболтанная в бензине (тем более, когда бак неполный!), в конце концов подсасывается к фильтрам, где и застревает.

6. Завершающий этап — изготовление крышки лючка. Наша — из двухмиллиметрового текстолита. В принципе, здесь годится любая не слишком хлипкая, но и не хрупкая пластмасса. Можно сделать крышку и из металла, но тонкая гибкая жесть порой капризна: она ведь должна плотно и равномерно прилегать к полу, причем через уплотнитель. «Сквозняки» неуместны, иначе езда по мокрой дороге превратит салон в аквариум, да и подсос паров бензина или выхлопных газов надо исключить.

Ошибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter

Первый способ демонтажа бензонасоса

Начнем рассмотрение процесса замены с официального метода, предполагающего демонтаж топливного бака. Здесь не так много этапов, но потребуется эстакада, смотровая яма или подъемник.
Также необходимо сбросить давление в системе горючего. Чтобы сделать это, на выключенном зажигании достаем предохранитель бензонасоса F111, выполняем запуск мотора и вырабатываем все горючее на холостых оборотах, чтобы очистить трубки от бензина.

Дальнейшие действия по демонтажу узла будут такими:

Убираем клемму с аккумулятора;
Когда машина находится на эстакаде, перемещаемся под днище;
Демонтируем топливный фильтр;
Выкручиваем две гайки головкой на 10, удерживающие теплозащитный кожух бака, отводим деталь в сторону;
Удаляем трубки с адсорбера, размещенного за баком. Для этого потребуется надавить на клавишу фиксатора и вытащить шланг;
Спереди бака удаляем топливный шланг с патрубка, вытащив с помощью отвертки белый пластмассовый крепеж. Горючее может быть под давлением, так что убирать трубку необходимо аккуратно, чтобы топливо не брызнуло;
Удаляем шланг горловины бака, который находится на поверхности емкости и удерживается хомутом. Послабляем хомут, выкрутив винт, после чего снимаем шланг. Помните, что при уровне топлива выше трубки, бензин может вытечь из емкости;
Убираем воздухоотводный тонкий патрубок возле заливного отверстия, высвободив изделие от хомута;
С помощью головки на 13 выкручиваем крепежные болты, удерживающие бензобак на кузове автомобиля, но делаем это не полностью. Заводим руку между днищем и передней зоной емкости, убираем контакты крышки люка сверху. Для этого потребуется надавить на крепеж разъема и убрать колодки контактов;
Теперь можно полностью снять бак, вытащив его вперед и вниз
Хорошо очищаем поверхности от грязи и пыли, уделив особое внимание зоне возле топливного модуля;
Достаем пластмассовую резьбовую шайбу, используя деревянную проставку

Нужно упереть ее в ребро шайбы и легкими ударами выкрутить шайбу из ее крепежного места;
Осторожно достаем сборный модуль, оцениваем внутренние поверхности бака и объемы взвеси в горючем
Если потребуется промываем емкость.

Установка нового бензонасоса выполняется по меткам, путем совмещения риски на бензобаке и стрелки на самом насосе. Сборка агрегата и его монтаж производится в обратной последовательности.

Процедура замены бензонасоса на автомобилях «Форд Мондео»

По словам владельцев авто, бензонасос можно считать одним из уязвимых мест «Фордов». Он может выйти из строя в любой момент, независимо от условий езды и характера обслуживания машины.

При этом стоимость нового устройства для многих водителей бывает очень высокой: в зависимости от производителя, бензонасос может стоить от 12 тыс. руб.

Для «Форда» характерна преждевременная гибель бензонасоса, что обусловлено его практической необслуживаемостью! Фильтр не меняется отдельно и т. п. Это беда, но ФМК упорствует! Человек (ждун), покупая авто за 15 и выше кбс, хочет и удовольствия на эти деньги! А тут всплывает всякое при пробеге смешном! Сравнение с «Жигулям» некорректно, ибо ТАЗ однозначно экономически выгодней ФФ2! Спать спокойно 4 года не получиться, ибо скоро тормозные диски выйдут из строя (мягкие они у ФФ2) и т. п., а случаи негарантийные! Кстати, раньше имели место отказы дилеров производить гарантийный ремонт бензонасосов: «Льёте плохой бензин! Форд не причём! Даёшь качество!».

http://ffclub.ru/topic/27078

Собственно говоря, и сама процедура замены бензонасоса на автомобилях «Мондео» не является приятной и лёгкой. В руководстве по эксплуатации производитель ясно даёт понять, что замена устройства возможна только при полном снятии топливного бака. Поэтому процедура может затянуться на длительный срок и потребует от автолюбителя не только сноровки, но и физических сил.

Однако существует способ упростить порядок замены топливного насоса и провести эту операцию без снятия ёмкости бака с бензином.

Как заменить бензонасос, не снимая бензобака

Как говорилось выше, само устройство размещено в ёмкости бензобака. Бак располагается под задними сидениями в салоне машины. Если поднять подушку сиденья, легко увидеть заглушку с проводом. Контактную часть насоса (штекер с проводами) можно тут же отсоединить плоской отвёрткой.

Насос помещается в бензобак, доступ к нему возможен и через салон

Это и есть доступ к самому насосу. Открывая заглушку обычной плоской отвёрткой, можно сразу же убедиться в том, что бензонасос не пролезает в имеющееся отверстие. Эта проблема решается достаточно быстро.

Итак, чтобы заменить насос на новый и не тратить время на демонтаж и монтаж топливного бака, рекомендуется сразу подготовить необходимый комплект инструментов:

ножницы по металлу;
маркер или фломастер;
малярный скотч.

Советы бывалых водителей

В процессе работы очень важно соблюдать правила личной безопасности. Данные примечания помогут максимально упростить процедуру замены и облегчить основные этапы работы:

Целесообразнее заранее слить весь бензин из бака.
Для резки металла не рекомендуется использовать электрические режущие инструменты типа болгарки, так как искры от неё могут попасть на капли топлива и вспыхнуть.
Следует быть максимально осторожным, чтобы не повредить провода и шланги.
Перед отключением топливных трубок рекомендуется понизить давление в системе. Достаточно снять фишку с бензонасоса и завести машину. Двигатель использует всё находящееся в системе горючее и сам заглохнет.

Во время работы категорически запрещается курить!

Инструкция, как снять топливный насос

Чтобы добиться желаемого результата, действуйте по следующему алгоритму:

После того как была открыта заглушка под задним сиденьем «Форд Мондео», потребуется взять ножницы по металлу и приступить к расширению отверстия для того, чтобы бензонасос мог пролезть в него.
Чтобы отверстие получилось более или менее ровным, лучше всего сначала нарисовать его контур на поверхности металла фломастером.
После выполнения отверстия можно доставать сам насос. Перед этим рекомендуется заклеить острые края отверстия малярным скотчем, чтобы не поранить руки.

Таким образом, процедура демонтажа топливного насоса не представляет собой проблему. Единственный нюанс — необходимо уметь работать с ножницами по металлу.

Работа ножницами по металлу очень кропотливая

Инструкция по установке нового насоса

Установка нового устройства взамен демонтированного производится в такой последовательности:

Соединение топливных трубок и проводов идёт в обратном порядке

Бензонасос подключается в обратном порядке.
Топливные магистрали соединяются между собой через разъёмы.
После монтажных работ необходимо будет решить, что делать с вырезанным отверстием. Решение этого вопроса у каждого автовладельца будет своё: можно установить на него самодельную крышку или же просто заклеить малярным скотчем

Главное — сделать так, чтобы внутрь бака не попал никакой мусор и грязь, а уж какими именно способами в этого добьётесь — совершенно неважно.
