Замена передних тормозных колодок на дэу нексия: артикулы, видео

Инструменты необходимые для замены задних колодок на Дэу Нексия n150

• Противооткатные упоры;
• Два домкрата;
• Набор накидных ключей и головок к ним;
• Плоскогубцы (при наличии рекомендуется использовать длинногубцы);
• Молоток с бойком из мягкой стали;
• Отвертки; WD-40;
• Силиконовая смазка, устойчивая к высоким температурам.

Алгоритм демонтажа

Для удобства используйте смотровую яму или загоните автомобиль на подъёмник. На передние колёса установите противооткатные упоры. Нанесите на шток смазку и ослабьте гайку натяжения троса ручника. Это делается двумя способами: с помощью головки с удлинителем или снимая теплозащитный щиток. С помощью домкрата поднимите автомобиль с обеих сторон, чтобы задняя часть не касалась земли. Снимите колесо, открутив болты крепления. Отсоедините ступичный колпачок и открутите гайки. Открутите винт с потайной головкой и снимите барабан

Если снять не выходит, аккуратно сбейте барабан молотком

Важно! Перед разборкой механизма запомните расположение всех деталей! Отсоедините пружину с регулировочного устройства и с опорной стойки, для этого проверните чашку на 90 градусов, придерживая удерживающую стойку. Снимите и очистите опорную стойку. Точно так же разберите механизм со второй стороны

Отсоедините стяжную пружину сверху. Сначала от передней колодки, потом от задней. Разведите колодки сверху и отцепите их от троса ручника. Достаньте их и осмотрите состояние. Очистите щит от грязи и коррозии, нанесите смазку

Точно так же разберите механизм со второй стороны. Отсоедините стяжную пружину сверху. Сначала от передней колодки, потом от задней. Разведите колодки сверху и отцепите их от троса ручника. Достаньте их и осмотрите состояние. Очистите щит от грязи и коррозии, нанесите смазку.

Алгоритм сборки

Важно! Замените пружины на новые, если есть такая возможность. Если на пружинах наблюдаются дефекты, то ставить их назад небезопасно

Алгоритм сборки напоминает алгоритм демонтажа в обратной последовательности

Алгоритм сборки напоминает алгоритм демонтажа в обратной последовательности.

1. Новую колодку начните подсоединять сзади к тросу ручника.
2. Закрепите её стяжной пружиной.
3. Верните на место очищенную опорную стойку и её пружину, для установки стойки нужно вновь повернуть чашу на 90 градусов.
4. Присоедините переднюю колодку.
5. Закрепите её удерживающей стойкой и пружиной с механизмом автоматической подводки.
6. Проверьте правильность сборки.
7. Смажьте ступицу и замените смазку в подшипнике.
8. Установите барабаны и колеса.
9. Несколько раз надавите на педаль тормоза, чтобы детали механизма встали на нужные позиции.
10. Отрегулируйте ручник.

Внимание! Не забывайте смазывать подвижные элементы, требующие смазки, такие как ступица или подшипники. Смазка должна быть устойчивой к высоким температурам

Тщательно проверьте износ барабанов

Если установить новые детали в изношенные барабаны, то их срок эксплуатации заметно сократится

Тщательно проверьте износ барабанов. Если установить новые детали в изношенные барабаны, то их срок эксплуатации заметно сократится.

Снимите бортик выработки, если ставите старые барабаны. А если выработка поверхности больше 20 сантиметров, нужно заменять и тормозные барабаны.

Замена передних тормозных накладок

Замена передних тормозных накладок на автомобиле марки Daewoo Nexia потребуется, когда есть износ фрикционных накладок, когда соединение между накладками и основанием не прочно, когда рабочая поверхность накладок замаслена и когда на накладках присутствуют борозды и сколы.

Чтобы произвести замену передних тормозных накладок на автомобиле Daewoo Nexia, необходимы пассатижи раздвижные, ключи на 14 и для откручивания колесных болтов.

1. Снимите переднее правое колесо.
2. Открутите болт, которым снизу крепится суппорт.
3. Поднимите вверх суппорт.
4. Извлеките тормозные накладки, сняв их с направляющей.
5. На тормозной накладке, расположенной с внутренней стороны расположена металлическая пластина, ее следует снять и поставить на одну из накладок в новом комплекте.
6. Возьмите пассатижи и с их помощью утопите поршень на рабочем цилиндре.
7. Установите новые тормозные накладки и соберите все снятые детали в обратном порядке. Чтобы избежать самопроизвольного откручивания болта, которым осуществляется крепление суппорта, прежде чем его установить намажьте на него фиксатор для резьбы.
8. По аналогии проделайте операцию по замене тормозных накладок на левом колесе.
9. Проверьте, достаточно ли в бачке главного цилиндра тормозов жидкости, если ее не хватает, то долейте.

Daewoo Nexia Улыбака (хенд мейд) › Бортжурнал › Замена передних тормозных колодок

Итак. Очередные колодки фирмы Hi-Q стёрлись, проехав ни много, ни мало, а 40347 км. На мой взгляд это хороший результат для колодок за 600 руб. (правда половина пробега по трассе) Поменял на аналогичные.

Процесс замены очень прост.Нужен балонный ключ, домкрат и ключ на 14 для выкручивания пальцев суппортов.

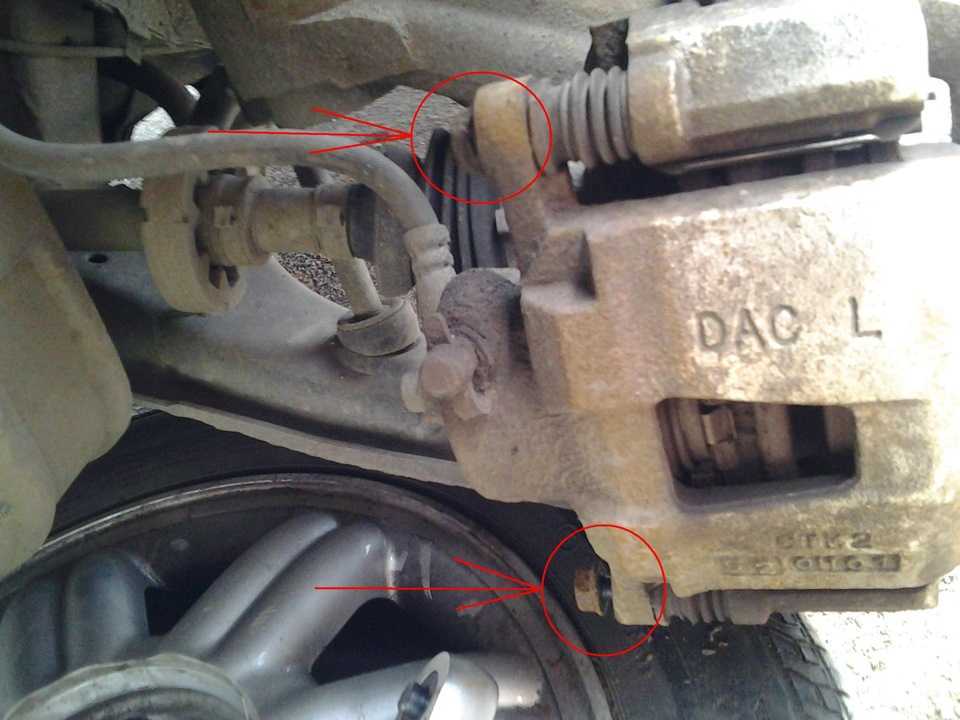

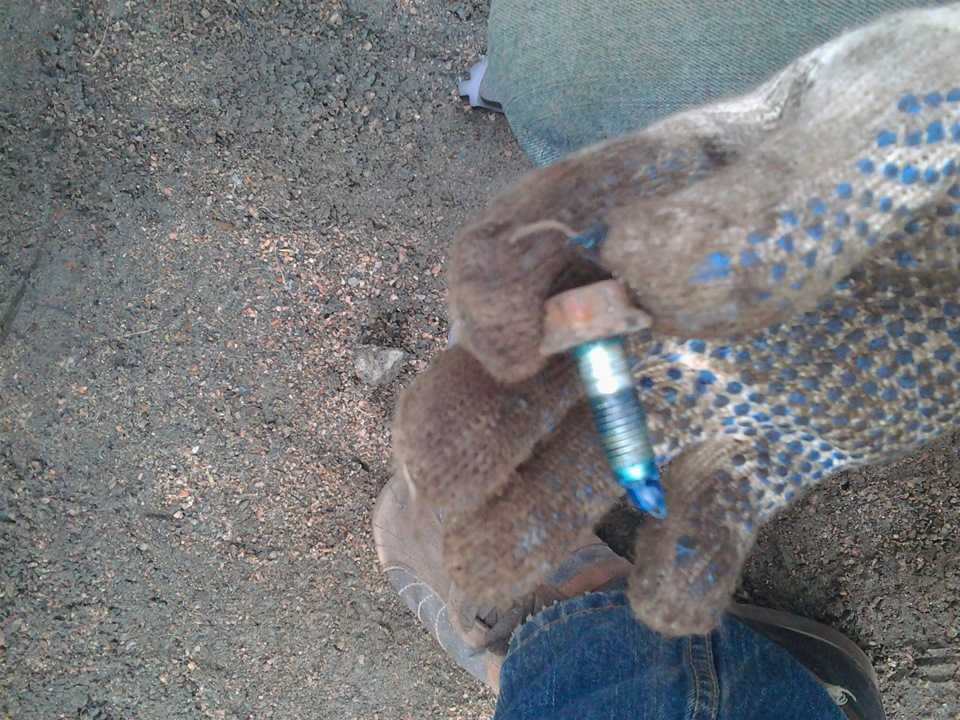

1. Ключом на 14 полностью откручиваем нижний болт, крепящий суппорт и немного ослабляем верхний.

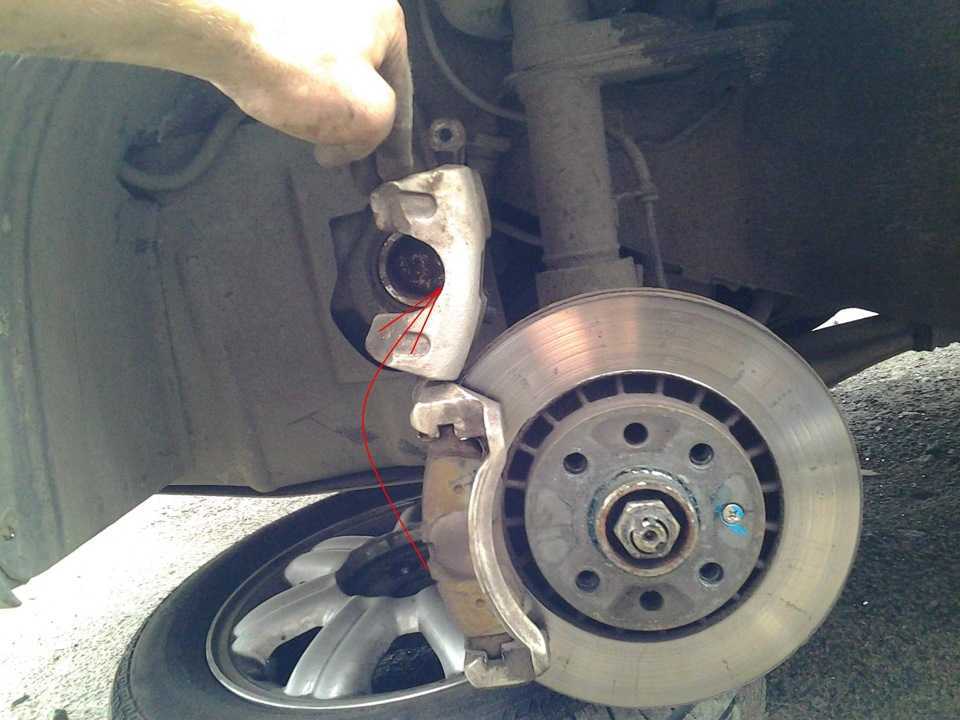

2. Поднимаем суппорт вверх, открывая доступ к тормозным колодкам.

3. Легко вынимаем тормозные колодки просто потянув их в сторону от тормозного диска.

4. Если на новых колодках нет медных пластин, то переставляем их со старых колодок. Для снятия пластины её нужно просто, аккуратно подцепить отвёрткой и поставить на новую колодку

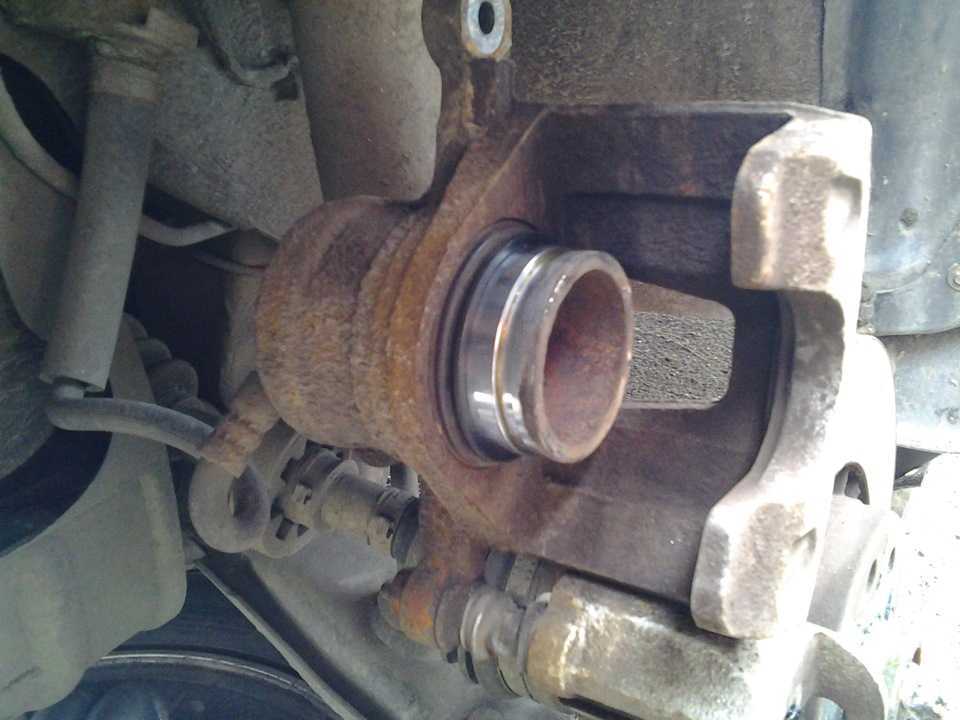

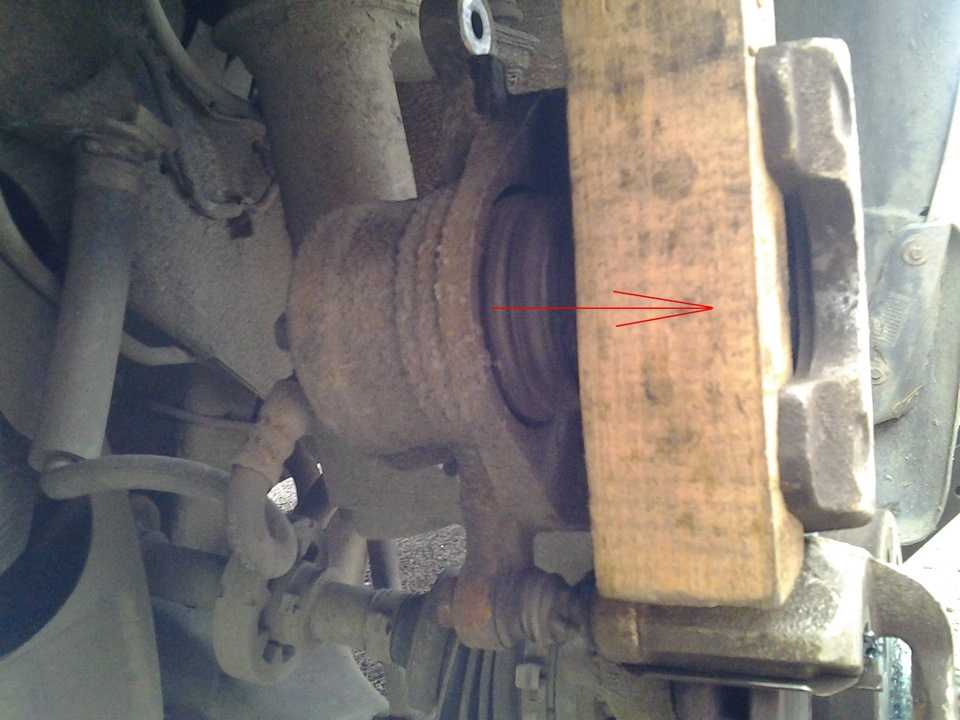

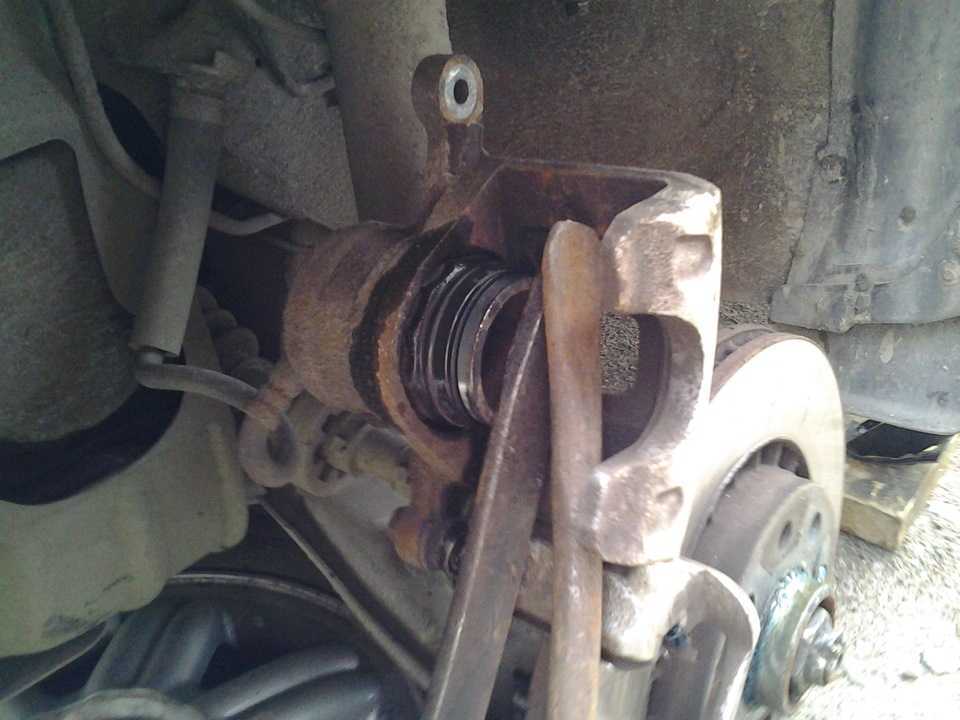

5. На всякий случай, немного разрабатываем тормозной цилиндр. Для этого, подложив вместо колодки деревянный брусок (а можно и старые колодки) нажатием на педаль тормоза выдвигаем поршень тормозного цилиндра, Руками задираем пыльник, протираем зеркало поршня, смазываем всё тормозной жидкость и с помощью двух монтажек ставим поршень в исходное положение. Если поршень ходит туго, то его нужно несколько раз выдвинуть и вернуть в исходное положение. Тогда он начнёт ходить мягко, без особых усилий.

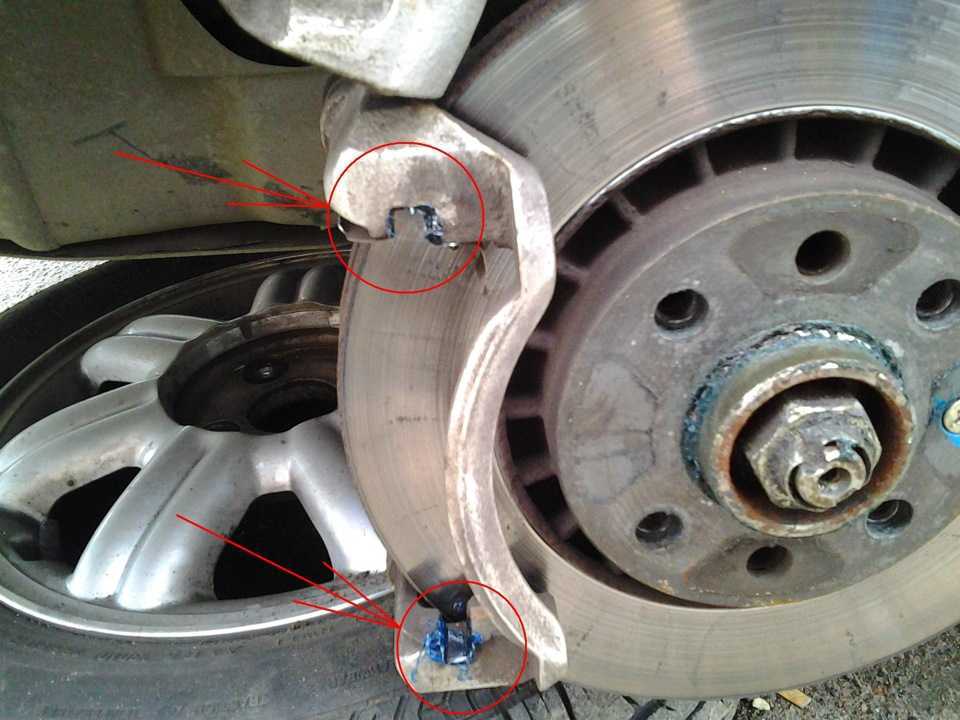

6. Смазываем пальцы суппортов и посадочные гнёзда тормозных колодок во избежании их подклинивания

7. Ставим колодки.

8. Прикручиваем суппорт.

9. Прикручиваем колесо и наслаждаемся ездой с новыми тормозными колодками и очень хорошо работающими тормозными цилиндрами.

Данная методика замены позволяет увеличить ресурс колодок и самое главное, увеличить в разы продолжительность жизни тормозных цилиндров.

Вся работа, в медленном режиме занимает не более полутора часов. Ни на одной СТО ничего этого не сделают, ничего не смажут и не разработают.Следите за тормозами сами, ведь тормоза это безопасность Вас и окружающих.

Все смазочные работы проводить только проверенными высокотемпературными смазками

Литол и солидол не подходят категорически!При замене колодок, обязательно обратите внимание на тормозные шланги, их целостность и наличие подтекания тормозной жидкости.Также обратите внимание на то, что бы износ тормозных колодок был равномерный.Если колодки стёрты не равномерно, проверяйте тормозные цилиндры (разрабатывайте их — см. выше или меняйте, а также обязательно смазывайте пальцы, по которым двигается суппорт.)

Как проверить ДАД компьютерной диагностикой

Всё, что нужно для самостоятельной компьютерной диагностики, на простом языке изложено в рубрике Диагностика Шевроле

Данным способом можно довольно таки просто оценить состояние датчика.

Тут нужно обратить внимание на два параметра — барометрическое давление и абсолютное давление в коллекторе. Почему два?

Потому что ДАД не совсем ДАД

Потому что ДАД не совсем ДАД

Он измеряет не только абсолютное давление в коллекторе, но и давление в окружающей среде. Это необходимо для того, чтобы двигатель адекватно работал не только в обычной местности, но и, допустим, в горной, где атмосферное давление уменьшается по мере увеличения высоты. А разное атмосферное давление оказывает разное влияние на процессы в двигателе, поэтому ЭБУ должен знать это самое давление, чтобы применять те или иные коррекции в управлении двигателем. Более подробно про работу ДАД и какие процессы влияют на его показания можно посмотреть тут

Этот параметр мы чуть ниже затронем. А сейчас начнём проверку ДАД по графикам диагностики.

Когда двигатель не запущен, тогда давление в коллекторе равняется атмосферному, что можно увидеть на графиках

Как видим, так оно и есть. Значит на этом этапе всё в порядке.

На запущенном двигателе в режиме холостого хода во впускном коллекторе давление падает практически на 70% и должно составлять 30-35 кПа

При нажатии педали акселератора давление в коллекторе неизбежно возрастает. Поэтому ДАД должен об этом сигнализировать. Если заслонка открыта на большой угол при действующей нагрузке на двигатель (разгон, движение в гору и т.п.), то давление в коллекторе возрастёт до атмосферного

Если ДАД при нажатии на педаль акселератора под нагрузкой практически не изменяет своих показаний или делает это с большим запаздыванием, то следует обязательно разобраться в причине такого поведения, так как это является неисправностью. Например, обороты двигателя при интенсивной нагрузке поднялись уже больше 2000 об/м, а ДАД на это не реагирует, показывая заниженное давление в коллекторе, то это не нормально.

Примечание: При нажатии педали газа на холостом ходу и при отсутствии нагрузки на двигатель (кондиционер, обогрев заднего стекла и т.п.) заниженные показания (22-25 кПа) являются адекватными. Так и должно быть! Попробую на простом языке объяснить. При нажатии педали газа происходит резкий всплеск показаний – это отработал ДАД на изменение условий в коллекторе и двигатель ещё не успел раскрутится и “забрать” в себя воздух, вошедший через приоткрытую заслонку.

Затем двигатель набрал обороты и ему легко вращаться и развивать обороты дальше, так как ему ничего не мешает (нет нагрузки). Чем больше у него обороты, тем больше он засасывает в себя воздух, создавая ещё большее разрежение в коллекторе, так как мы заслонку открываем не полностью, а лишь для поддержания оборотов, каких хотим.

При нагрузке (трогаемся, разгоняемся, вкл. кондиционер) условия работы меняются. Двигателю уже не так легко развивать обороты и он это делает медленнее и не успевает всосать в себя вошедший воздух. Из-за этого повышается давление в коллекторе. Мы жмем педаль ещё сильнее, требуя от двигателя оборотов, он тужится и развивает обороты медленно. В итоге мы открываем заслонку полностью и в коллекторе становится почти атмосферное давление. То есть, чем выше давление в коллекторе, тем двигателю тяжелее. Это и есть ничто иное, как «датчик нагрузки на двигатель», а не «датчик для расчёта массы воздуха», о чём я писал выше.

Вот ещё интересный момент. Только здесь ДАД показывает очень завышенное барометрическое давление, которое по его мнению составляет аж 112 кПа. Хотя на нашей планете было зафиксировано максимальное давление 108 кПа!

Ясно, что датчик показывает не правдивые показания и это нужно устранять. Первым делом при таких симптомах необходимо проверить и зачистить массу от ЭБУ к двигателю. У Шевроле Лачетти она находится под стартером. Вот тут написано про массы Лачетти.

Вот, что интересно

Иногда владельцы автомобиля убеждены, что если меньше пользоваться тросом стояночного тормоза, то и его износ будет меньше. Это совсем не верно. Если трос будет редко перемещаться в оболочке, то он потеряет свою подвижность, его может заклинить, и он оборвется. Замена ремней Дэу Нексия инструкция с фото |. Подробное описание процесса замены передних тормозных колодок на Дэу Нексия. Точный алгоритм. Поэтому используйте стояночный тормоз всегда, когда этого требует ситуация.

Когда тормозная педаль в процессе торможения начинает вибрировать, это свидетельствует о сильном износе тормозных дисков. В этом случае потребуется их замена. Меняются тормозные диски только парой.

Когда двигатель заглушен, педаль тормоза должна обладать свободным ходом в 5-7 мм. Если показания уменьшаться, то возможно заедание рабочего тормозного цилиндра, при этом повышается топливный расход и увеличивается износ тормозных накладок. Замена колодок тормозных зазора тормозных колодок дэу нексия. Если показатели сводного хода больше, то это может быть вызвано нарушениями в герметичности системы или превышением нормы зазоров в педали тормоза.

Инструкция по самостоятельной замене колодок

Ослабляем с помощью балонного ключа колесные гайки и поддомкрачиваем автомобиль.

Откручиваем колесо и видим перед собой суппорт с верхним и нижним болтом крепления

Откручиваем ключом на 14 нижний болт крепления суппорта, а верхний слегка ослабляем.

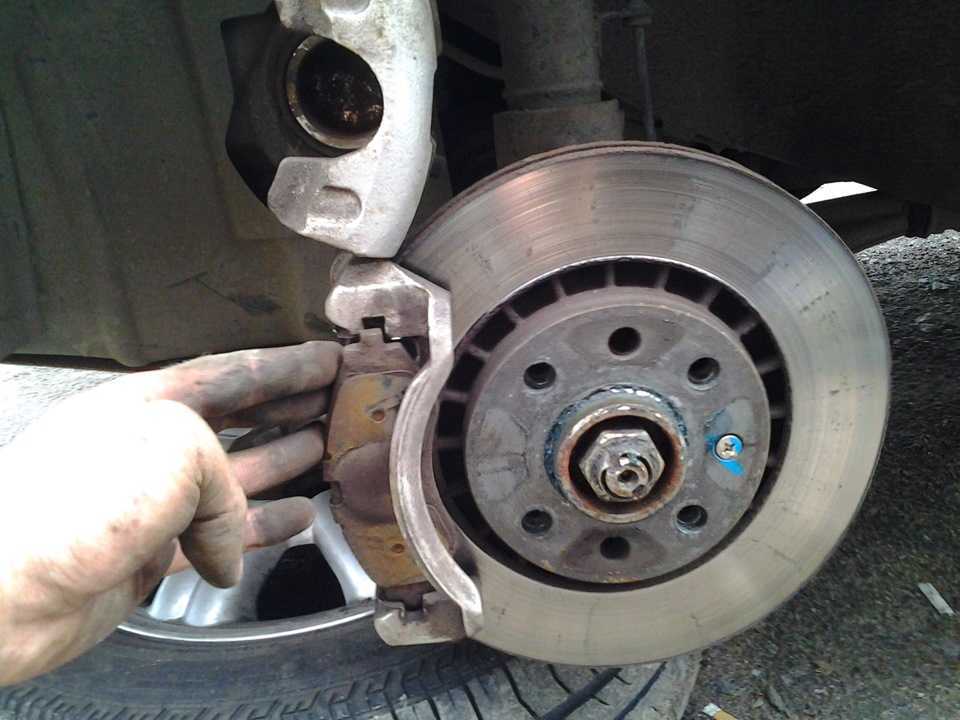

Поднимаем скобу суппорта вверх и вытаскиваем из посадочного места старые колодки.

Внимательно осматриваем старые колодки — если износ равномерный, приступаем к замене колодок на новые. Если же верх или низ изношен больше, это говорит о том, что суппорт при торможении подклинивает и необходимо смазать направляющие суппорта специальной смазкой.

Устанавливаем новые колодки на место старых, утапливаем поршень в скобе суппорта до полного его углубления. Это необходимо чтобы одеть скобу на новые колодки.

После установки колодок и сборки, перед началом движения несколько раз нажимаем на педаль тормоза для того, чтобы поршень в суппорте занял свое рабочее положение.

Поделиться «Как заменить передние тормозные колодки Дэу Нексия»

Руководства по ремонту Дэу Нексия: замена тормозных колодок тормозного механизма заднего колеса

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Задние колодки HANKOOK FRIXA для Daewoo Nexia имеют маркировку FLD04

Задние колодки HANKOOK FRIXA для Daewoo Nexia имеют маркировку FLD04.

Вам потребуются: ключ для болтов колес, пассатижи или отвертка с плоским лезвием, отвертка с крестообразным лезвием, раздвижные пассатижи.

Минимально допустимая толщина фрикционных накладок тормозных колодок – 1,5 мм. Заменяйте колодки в следующих случаях: – толщина фрикционных накладок менее допустимой; – поверхность накладок замаслена; – фрикционная накладка непрочно соединена с основанием; – на накладках появились глубокие борозды и сколы.

ПРЕДУПРЕЖДЕНИЯ

Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов. Колодки заменяйте одновременно в тормозных механизмах обоих задних колес. Недопустима замена передней и задней колодок между собой, а также между левым и правым колесом – это может привести к неравномерному торможению.

1. Включите I передачу и установите упорные бруски под передние колеса.

2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).

3. Снимите колесо.

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости, иначе при замене колодок она может выплеснуться.

5. Снимите тормозной барабан (см. «Замена тормозного барабана») .

6. Снимите верхнюю стяжную пружину пассатижами или отверткой.

Детали тормозного механизма заднего колеса: 1 – опорная стойка; 2 – щит; 3 – рабочий цилиндр; 4 – распорная планка; 5 – задняя тормозная колодка с разжимным рычагом привода стояночного тормоза; 6 – верхняя стяжная пружина; 7 – пружина опорной стойки; 8 – шайба опорной стойки; 9 – тормозной барабан; 10 – стопорный винт; 11 – нижняя стяжная пружина; 12 – серьга пружины механизма автоматической регулировки зазора между колодками и барабаном; 13 – пружина механизма автоматической регулировки зазора между колодками и барабаном; 14 – нажимной рычаг механизма автоматической регулировки зазора между колодками и барабаном; 15 – передняя тормозная колодка; 16 – болт крепления рабочего цилиндра

ПРЕДУПРЕЖДЕНИЕ

При работе пассатижами или отверткой будьте осторожны. Рекомендуем пользоваться специальными клещами для снятия стяжных пружин.

7. Удерживая хвостовик опорной стойки пассатижами, нажмите на шайбу, поверните ее на 90°.

8. . и снимите шайбу, пружину и опорную стойку передней колодки.

9. Снимите переднюю колодку в сборе с регулятором зазора.

10. . и нижнюю стяжную пружину.

11. Снимите распорную планку.

12. Снимите шайбу, пружину и опорную стойку задней колодки.

13. Отведите назад заднюю тормозную колодку.

14. . и отсоедините разжимной рычаг от троса привода стояночного тормоза.

15. Снимите пружину рычага регулятора зазора.

17. . и рычаг регулятора.

18. Очистите пружину, серьгу и рычаг регулятора и установите на новую тормозную колодку в последовательности, обратной снятию.

19. На места трения передней и задней тормозных колодок о тормозной щит нанесите тугоплавкую смазку для тормозных механизмов.

20. Смажьте резьбу стержня А распорной планки тугоплавкой смазкой для тормозных механизмов и навинтите на него до конца гайку Б, но не затягивайте гайку.

ПРЕДУПРЕЖДЕНИЯ

Завод изготовитель рекомендует при каждой замене задних тормозных колодок заменять распорные планки, пружины и опорные стойки новыми. Детали распорной планки и регулятора левого тормозного механизма не взаимозаменяемы с соответствующими деталями правого тормозного механизма, не перепутайте их!

21. Раздвижными пассатижами сожмите поршни тормозного цилиндра и установите тормозные колодки в порядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ

Учтите, что при утапливании поршней в цилиндры повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.

22. Установите тормозной барабан.

23. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Как только щелчки прекратятся, зазор установлен.

24. Установите на место колесо. Проверьте легкость его вращения.

25. Аналогично замените тормозные колодки тормозного механизма другого колеса.

26. После установки тормозных колодок отрегулируйте стояночную тормозную систему ( см. «Регулировка привода стояночного тормоза» ).

Замена тормозных колодок тормозных механизмов передних колес Chevrolet Lanos 2005 — 2009

Инструменты:

• Противооткатный упор (башмак)
• Домкрат винтовой
• Опоры
• Балонный ключ
• Отвертка плоская большая
• Гаечный ключ накидной изогнутый 14 мм
• Струбцина
• Щетка металлическая

Детали и расходники:

• Тормозные колодки (GM 96273708)
• Пружины тормозного механизма (GM 410515)
• Ремкомплект направляющих передних суппортов (GM 93740249)
• Смазка дня направляющих тормозных механизмов
• Аэрозольная смазка типа WD-40
• Тормозная жидкость

Примечания:

Заменяйте тормозные колодки передних тормозных механизмов только комплектом – 4 шт. (по две на каждую сторону). Перед тем как, будет произведена замена тормозных колодок Шевроле Ланос, проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к метке «MAX», необходимо откачать часть жидкости (например, медицинским шприцем или резиновой грушей), так как после замены изношенных колодок новыми, уровень поднимется.

Полезный совет:

Проверяйте состояние тормозных колодок при каждом техническом обслуживании. Тормозные колодки требуют замены при износе накладок (минимально допустимая толщина фрикционных накладок 1,5 мм), непрочном соединении накладок с основанием, замасливании рабочих поверхностей, при наличии глубоких борозд или сколов.

1. Затормозите автомобиль стояночным тормозом и установите под задние колеса на Шевроле Ланос противооткатные упоры (башмаки).

2. Поддомкратьте переднюю часть автомобиля и установите под нее надежные опоры. Снимите переднее левое колесо.

Примечание:

Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле.

3. Вставив через отверстие в суппорте монтажную лопатку или отвертку с широким лезвием, между основанием наружной колодки и суппортом и опираясь ею на суппорт, сдвиньте суппорт, утапливая поршень в цилиндр.

4. Выверните нижний болт крепления суппорта и поднимите суппорт вверх.

Полезный совет:

При наличии люфта на креплениях суппорта, обработайте загрязненные участки аэрозольной смазкой типа WD-40.

Приподнятый суппорт тормозного механизма переднего колеса.

5. Снимите тормозные колодки Шевроле Ланос с направляющих суппорта.

6. Снимите две пружинные скобы тормозного механизма.

Примечание:

Сильно деформированные или корродированные пружины замените новыми.

Новые пружины тормозного механизма (GM 410515).

7. С помощьюструбцины или раздвижных пассатижей, утопите поршень рабочего цилиндра.

8. При каждой замене тормозных колодок в обязательном порядке проверяйте состояние защитных резиновых чехлов направляющих пальцев и характер перемещения суппорта относительно направляющей тормозных колодок. Если перемещение затруднено, смажьте консистентной смазкой направляющие пальцы суппорта.

Резиновый чехол направляющего пальца, суппорта тормозного механизма.

9. Извлеките направляющий палец, смажьте его специальной смазкой для направляющих тормозных механизмов и заложите смазку во внутреннюю полость чехла. Установите палец в направляющую колодок в порядке, обратном снятию.

Примечание:

Если появились признаки старения резины, замените защитные чехлы направляющих пальцев новыми в комплекте с направляющими пальцами.

Ремкомплект направляющих передних суппортов (GM 93740249).

10. Установите тормозные колодки переднего тормозного механизма в порядке, обратном снятию. Нажмите несколько раз на педаль тормоза, чтобы подвести тормозные колодки к диску и установите колесо. Аналогично замените тормозные колодки тормозного механизма правого колеса.

Новые тормозные колодки (GM 96273708).

Примечания:

Перед установкой тормозных колодок, металлической щеткой, очистите от грязи и коррозии посадочные места колодок в их направляющей.

Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов, хотя колодки установлены фирменные. Тормозные диски тоже изнашиваются и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эффективность тормозов. Старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработанных колодок, верхний слой их накладок подгорает и тормоза еще долго не будут максимально эффективными.

Полезный совет:

Проверьте и, при необходимости, восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников

Инструкция по замене передних тормозных колодок на нексии N-150

Для замены нам потребуются:

Включаем ручной тормоз как можно сильнее. Расслабляем болты (перед поднятием авто), достаточно их просто “сорвать”. Поднимаем машину и откручиваем болты

Далее, снятое колесо желательно подложить под автомобиль на всякий случай, как подстраховка

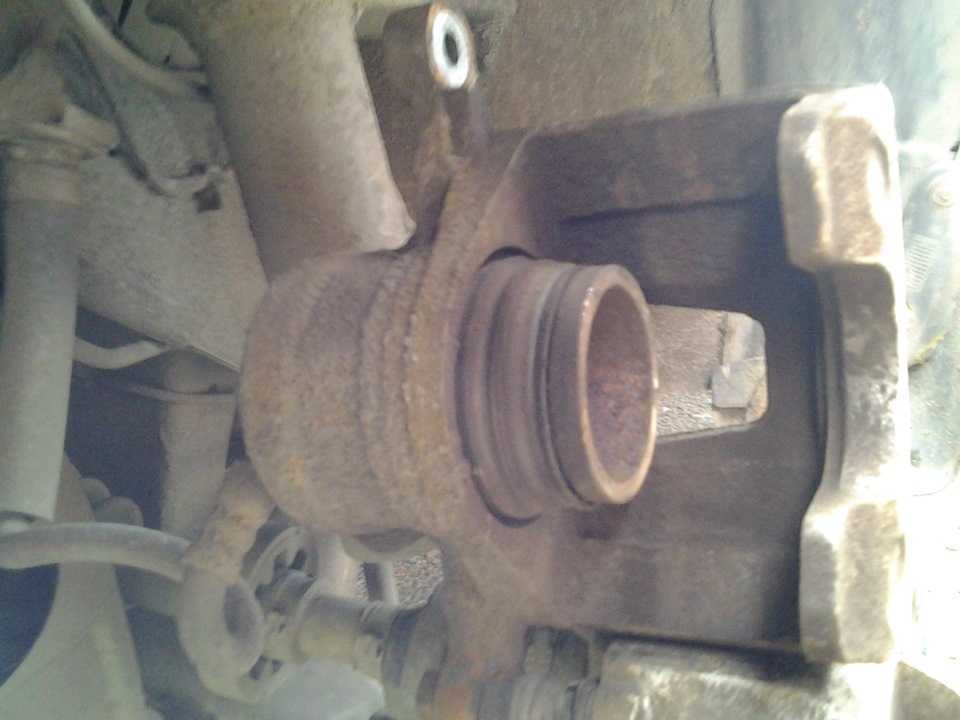

Снимаем суппорт и вдавливаем цилиндр двумя большими пальцами, чтоб он ушел внутрь. Это можно сделать, только если авто простояло более 40 минут и успело остыть

Сравниваем новые и старые колодки. Колодки Лачетти имеют две линии, говорят это помогает при торможении.

Должны ходить без зависания, если зависают нужно будет их выкрутить и смазать специальной смазкой для суппортов.

Собираем в обратном порядке. Вторую сторону делаем аналогично. Для удобства снятия суппорта я выкручивал руль в ту сторону, с которой больше доступен суппорт.

После проделанной работы не забудьте прокачать тормоза!

Замена передних тормозных колодок на Daewoo Nexia 2008

Замену тормозных колодок проводим, если минимальная толщина накладки колодки составляет менее 1,5 мм. Изношенные колодки следует заменять только в комплекте. Вывешиваем и снимаем переднее колесо.

Накидным ключом «на 13» отворачиваем нижний болт крепления суппорта к направляющему пальцу
Приподнимаем суппорт, поворачивая его вокруг оси верхнего направляющего пальца
Извлекаем из направляющей тормозные колодки
На внутренней тормозной колодке с тыльной стороны установлена контактная пластина со скобой (показана стрелкой)

Раздвижными пассатижами утапливаем поршень в цилиндр
Через отверстие в суппорте, опираясь монтажной лопаткой о тормозной диск, утапливаем поршень в цилиндр
