Как заменить и отрегулировать трос сцепления рено логан: +видео

Регулировка привода выключения сцепления Рено Логан 1,4

Регулировка привода сцепления на автомобиле Рено Логан 1,4 позволит избавиться или предотвратит появление таких неисправностей как: сцепление «ведет», сцепление «буксует», задняя передача включается с «хрустом», затрудненное включение передач, рывки при трогании с места или при переключении передач.

На автомобиле Рено Логан с пробегом регулировка сцепления заключается в установке всего одного параметра: размера от кронштейна на коробке передач и обжатой частью наконечника троса привода сцепления (см. фото выше).

Необходимые инструменты

— Два рожковых ключа на «10»

— Один рожковый ключ на «7»

Подготовительные работы

— Очищаем от загрязнения резьбовой наконечник троса привода сцепления и его гайки

— Несколько раз нажимаем на педаль сцепления

Порядок регулировки привода выключения сцепления на автомобиле Рено Логан 1,4

— Проверяем регулируемый размер

При помощи линейки проверяем расстояние от кронштейна на коробке передач и обжатой частью наконечника троса привода сцепления. Оно должно составлять 60±5 мм. Если установлено отклонение от нормы в ту или иную сторону, проводим регулировку.

— Ослабляем контргайку регулировочной гайки

При помощи двух ключей на «10» ослабляем затяжку контргайки регулировочной гайки привода сцепления.

— Изменяем регулировочный размер

Ключом на «7» удерживаем наконечник троса за шестигранник, ключом на «10» вращаем регулировочную гайку. При этом если гайку затягиваем – размер увеличивается, педаль сцепления будет подниматься, гайку отпускаем – размер уменьшается, педаль падает. Линейкой периодически измеряем регулируемый размер и при достижении им требуемого значения вращение регулировочной гайки прекращаем.

— Стопорим регулировочную гайку контргайкой

Используем, как и ранее, два рожковых ключа на «10». После стопорения несколько раз нажимаем на педаль сцепления и еще раз проверяем регулируемый размер. Если есть необходимость, немного его корректируем.

Если размер выставлен верно, педаль сцепления будет располагаться на уровне с педалью тормоза или чуть выше ее (12,5 – 13,5 см от пола до края педали при снятом коврике), а ход вилки выключения сцепления находиться в пределах 28-35 мм. Передача заднего хода должна включаться при работающем двигателе без посторонних звуков и затруднений.

Если регулировкой привода сцепления не удается устранить возникшие при его работе неисправности, то вероятнее всего сцепление подлежит замене. Чаще всего на автомобилях Рено Логан такая необходимость появляется к 200.000 км пробега в связи с износом ведомого диска, но возможно и раньше (в зависимости от условий эксплуатации).

ход вилки выключения сцепления 28-35 мм

Примечания и дополнения

— Дополнительными признаками необходимости регулировки сцепления на автомобиле Рено Логан 1 будет расположение педали сцепления выше или ниже педали тормоза и «схватывание» сцепления слишком высоко или слишком низко.

— Изначально, на новом автомобиле Рено Логан 1,4 в приводе сцепления выставлено два размера:

от кронштейна на коробке передач и обжатой частью наконечника троса привода сцепления (60±5 мм);

от кронштейна на коробке передач до вилки выключения сцепления (86±5 мм).

Второй размер в процессе эксплуатации автомобиля не регулируется.

Еще статьи по сцеплению автомобилей Рено Логан

— Замена сцепления на автомобиле Рено Логан

— Замена троса сцепления на автомобиле Рено Логан

— Неисправности сцепления автомобиля Рено Логан

— Устройство сцепления автомобиля Рено Логан, схема

Замена троса сцепления на Рено Логан: пошаговая инструкция, необходимые инструменты

Автомобиль Renault Logan и его доработанная версия Logan 2 пользуются огромным спросом среди россиян.

Необходимость в ремонте узлов транспортного средства с передним приводом и механической трансмиссией возникает часто — из-за того, что приходится ездить по разбитым дорогам.

Замена троса сцепления Рено Логан — несложная операция. Установка и регулировка новой детали занимает не более получаса.

Для чего и когда меняют тросик сцепления на Logan?

Интенсивная эксплуатация транспортного средства неизбежно приводит к износу агрегатов. Сигнал о том, что нужно менять тросик — появление скрипов педали сцепления. Особенно ясно слышен звук в жаркую погоду, после продолжительной поездки. Причин возникновения скрипа может быть несколько:

• Трос сцепления выработал положенный ресурс — нуждается в замене.
• Упор педали сильно загрязнен, требует чистки, смазки.
• Вышел из строя выжимной подшипник
• Износилась корзина.

Замена троса сцепления Логан при появлении скрипов — лучший способ решения проблемы.

Ресурс элемента зависит от интенсивности езды, а также от качества запчасти. Замена — недорогая процедура, специнструмент не нужен. По сравнению с другими типовыми операциями — например, с заменой наконечника — установка нового троса производится быстрее.

Какие инструменты понадобятся

Замена тросика сцепления Рено Логан выполняется одним человеком. Из инструмента потребуются:

• 2 ключа на 10;
• 1 ключ на 7;
• плоскогубцы;
• простая отвертка;
• небольшая линейка.

Для смазывания вилки и регулировки системы потребуется стандартный медицинский шприц. Чтобы избежать частых замен, регулировку нужно выполнять каждые 15 тыс. километров пробега.

Подготовка к замене троса

Перед началом процедуры транспортное средство нужно застопорить, зажигание выключить, чтобы исключить самопроизвольное движение автомобиля. Ключи и линейка размещаются в удобном и доступном месте.

Обязательно снимается гофра фильтра. Если автомобиль оснащен 16-клапанным силовым агрегатом, потребуется ослабить хомут. Работам будет сильно мешать глушитель впуска в виде пластиковый короб.

Последовательное выполнение операций занимает не более 5 минут, затем можно приступать непосредственно к замене оборудования.

Меняем трос на Логане: пошаговый план

Выполнив подготовительные операции, владелец авто увидит трос с наконечником-стержнем. На нём закреплен груз. В исходном состоянии грузик не виден. Снятие и установка элемента производятся так:

• За грузиком находятся гайка и контргайка, которые нужно открутить с помощью ключей. Так ослабляется фиксация троса, его можно вытянуть из вилки и кронштейна.
• Внутри салона снимается часть шумоизоляции, размещенная под рулевой колонкой. Потребуется максимально сдвинуть назад водительское сиденье. Снимать шумоизоляцию следует аккуратно, ведь можно легко порвать материал.
• Педаль сцепления отгибается вверх, трос освобождается из нее с некоторым усилием.
• Трос крепится в отверстии щитка моторного отсека усиками оболочки, которые нужно отщелкнуть пассатижами.
• Под левой опорой хомут крепления. Его также необходимо открыть.
• Старую запчасть вытаскиваем через моторный отсек. На этом демонтаж завершен.

Рекомендуем: Объем масел и жидкостей ГСМ Renault Sandero

После снятия детали производится смазка вилки. Можно использовать медицинский шприц со срезанным наискосок колпачком. С вилки снимаем пыльник. Много смазки не потребуется, достаточно 2-5 мл. Установить пыльник на место сложно. Для упрощения процесса перед демонтажем желательно запомнить его исходную позицию.

Обратная установка троса сцепления тоже требует определенных усилий. Действовать нужно так:

• Тросик монтируем под опору силового агрегата, фиксируем в кронштейне и вилке.
• Ослабляем регулировочную гайку, гибкий элемент просовываем в салон авто.
• Защелкиваем оболочку тросика, что позволяет закрепить его в отверстии моторного отсека.
• Педаль сцепления приподнимаем вверх, тросик заводим в небольшое углубление, выполняем регулировку с использованием линейки.
• Под опорой фиксируем ослабленный хомут.
• Устанавливаем гайку и контргайку, которые надежно фиксируют элемент на исходном месте.
• Возвращаем в начальное состояние глушитель впуска, гофру воздуховода.

Пошаговая инструкция

1. Открываем капот и снимаем отмеченный ниже воздуховод.

2. Снимаем трос с вилки и далее через разрез вынимаем.

3. Дальше трос закреплен к кузову клипсой как раз под опорой двигателя. Из под капота увидеть эту клипсу невозможно, но можно просунуть руку к ней и раскрыть ее. Ниже на фото вы можете увидеть эту клипсу.

Раскрывается клипса легко, нужно за край клипсы потянуть вниз. На фото ниже я думаю все понятно.

4. Далее из салона. Нужно поднять педаль сцепления вверх и вывести бочонок тросика из зацепления на педали. Беремся за тросик и сдвигаем его на себя. Теперь поднимаем вверх и вытягиваем. Ниже на фото все понятно. Фото сделаны специально на снятом педальном узле.

5. Еще трос защелкивается в кузов. Сжимаем два фиксатора и выжимаем трос в подкапотное пространство.

6. Переходим под капот и извлекаем трос.

Перед тем как вынимать трос, нужно обратить внимание как он проложен. Он проходит между коробкой передач и опорой коробки

7. Сборку производим в обратном порядке:

1. Заводим трос на место и защелкиваем на кузове
2. Заводим бочонок троса в зацепление с педалью
3. Защелкиваем клипсу
4. Заводим трос за обе вилки
5. Ставим воздуховод

Кому что непонятно смотрим видео урок, пишем вопросы в комментарии.

Совет

Чтобы понять хороший или плохой у вас трос, после снятия пошевелите его рукой туда-сюда. Трос должен ходить легко и белая оплетка троса которая выглядывает с края, должна стоять на месте. Часто бывает что оплетка отрывается. Пишу это для того что тугой выжим сцепления, скрип, заедание не только связаны с плохим тросом. Так что если у вас трос хороший устанавливайте его обратно и ищите другие причины.

4.1.2. Снятие, проверка и установка сцепления

ПРЕДУПРЕЖДЕНИЕПыль – продукт износа фрикционных накладок – может содержать асбест, который опасен для здоровья. Не сдувайте ее сжатым воздухом и не вдыхайте. Не используйте бензин или растворители на его основе для удаления пыли. Для того чтобы удалить пыль, смойте ее в подходящий контейнер специальной моющей жидкостью для сцеплений или метиловым спиртом.

Сцепление может быть снято, если демонтирован весь силовой агрегат и с него снята коробка передач. Возможно также снятие сцепления при демонтаже только коробки передач.

Рис. 4.1. Нанесение меток на кожух сцепления и маховик

В обоих случаях необходимо нанести метки, определяющие взаимоположение кожуха сцепления и маховика коленчатого вала (рис. 4.1). Порядок снятия:

Рис. 4.2. Выворачивание болтов крепления кожуха сцепления к маховику

– заблокируйте маховик отверткой с широким шлицем и отверните болты крепления кожуха сцепления в диагональной последовательности на один-два оборота за проход (рис. 4.2); – снимите кожух сцепления с направляющих втулок, стараясь не уронить ведомый диск сцепления. Запомните, какой стороной диск повернут к маховику; – очистите механизм сцепления от грязи и пыли с учетом предупреждения в начале подраздела. Выполните проверку следующим образом.

Рис. 4.3. Проверка внешним осмотром состояния ведомого диска сцепления: 1 – фрикционная накладка; 2 – пружина; 3 – ступица

Осмотрите контактные поверхности ведомого диска сцепления на отсутствие признаков износа, повреждения пружин и загрязнений. Если фрикционный материал имеет трещины, обгоревшие участки, выбоины, испорчен грязью или маслом (блестящие черные пятна), изношен, замените ведомый диск (рис. 4.3). Перед установкой устраните источник замасливания фрикционных накладок – это может быть или сальник коленчатого вала, или сальник первичного вала коробки передач. Замену сальника коробки передач лучше доверить специалистам сервисного центра Renault, поскольку потребуется разборка коробки передач и снятие направляющей втулки выключения сцепления с подшипника с помощью пресса.

Рис. 4.4. Проверка состояния рабочей поверхности нажимного диска (стрелка)

Проверьте обработанные поверхности маховика и нажимного диска. Они должны быть абсолютно ровными, гладкими, без задиров, следов перегрева и трещин. Если найдены повреждения, не устранимые с помощью наждачной бумаги, замените детали (рис. 4.4).

Рис. 4.5. Проверка состояния лепестков диафрагменной пружины (стрелка)

Лепестки диафрагменной пружины должны находиться в одной плоскости и не иметь значительного износа (рис. 4.5). Проверьте подшипник выключения сцепления. Он должен вращаться плавно и легко, без признаков шума или заеданий; контактные поверхности должны быть гладкими и неповрежденными, без трещин, задиров и выбоин. Если вы сомневаетесь в хорошем состоянии подшипника, замените его. Порядок установки: – очистите шлицы первичного вала коробки передач и нанесите на них немного консистентной смазки MOLYKOTE BR2; – смажьте направляющую втулку подшипника выключения сцепления; – при установке убедитесь в том, что контактные поверхности маховика и дисков чистые, ровные, сухие и незамасленные. Для удаления грязи с нового комплекта используйте растворитель. Рекомендуется устанавливать сцепление чистыми руками;

Рис. 4.6. Выступающая часть ступицы ведомого диска должна быть обращена в сторону коробки передач

– установите ведомый диск сцепления на первичный вал коробки передач так, чтобы выступающая часть ступицы ведомого диска была обращена в сторону коробки передач (рис. 4.6); – установите кожух сцепления, совмещая втулки и метки, предварительно нанесенные при снятии. Вверните болты крепления кожуха, затянув их пока только от руки, чтобы можно было смещать ведомый диск;

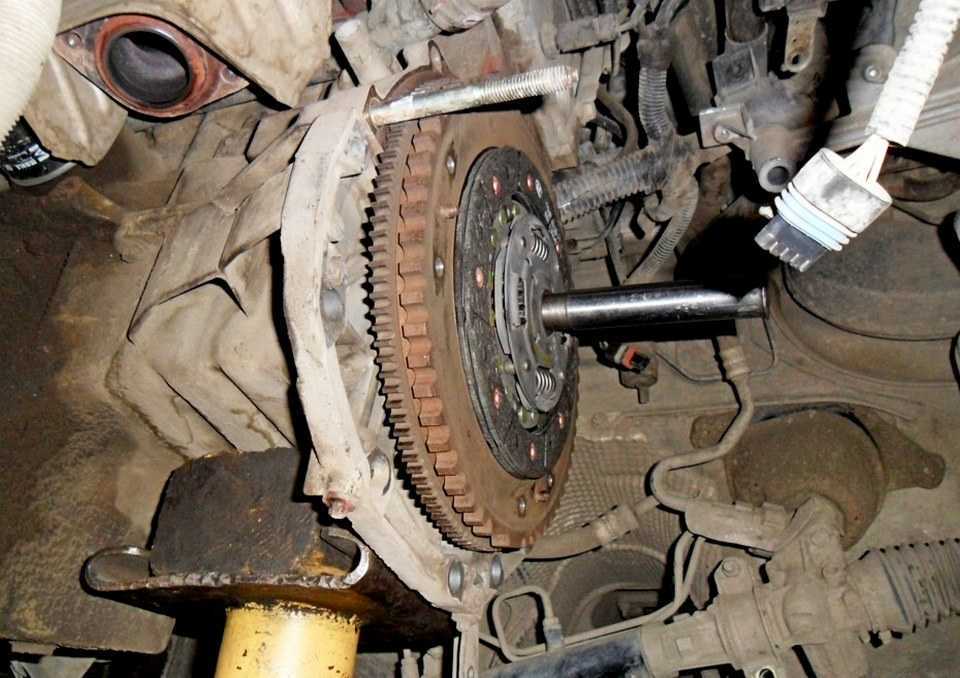

Рис. 4.7. Центрирование ведомого диска сцепления с помощью оправки

– отцентрируйте ведомый диск с помощью оправки, поставляемой в ремонтном комплекте или изготовленной самостоятельно. Для центрирования ведомого диска слегка передвигайте его оправкой. Центрирование можно считать законченным, если отверстие в торце коленчатого вала располагается точно посередине отверстия ступицы ведомого диска (рис. 4.7); – равномерно заверните болты крепления кожуха сцепления крест-накрест и затяните их требуемым моментом; – удалите центрирующую оправку.

Замена троса сцепления и смазка упора вилки сцепления

Многим логановодам известна такая болячка, как скрип педали сцепления в жаркую погоду после продолжительной поездки. Этим летом она посетила и мой авто.Ездил на СТО, пшикнули WD-40 под пыльник вилки сцепления — хватило ровно на дорогу до дома.Назойливость данного явления и активное обсуждение в последнее время на Драйве вынудили меня изучить массу материала в сети и самостоятельно заняться устранением проблемы в своем авто.Начну с того, что десять раз пожалел, что полез менять трос сам, потому как почти все нужно делать на ощупь, т.к. обзора нет. Я включал на телефоне видео и совал его в труднодоступные места, чтобы посмотреть, как что крепиться.Заранее прошу не кидать в меня камни, т.к. от ремонта авто я далек, делал всё в первый раз, предварительно изучив эти инструкции:Замена троса привода выключения сцепления Регулировка сцепленияСмазывал по инструкции логан-гаража на logan-clubе:Инструкция логан-гаража

Трос я купил Sachs за 580 рублей.Смазку использовал синюю Mobil Mobilgease XHP 222, стоила она в районе 200 рублей.

1. Снятие тросаИ так начинаем с контргайки и гайки за грузиком — откручиваем их, ослабляя трос. Вытаскиваем трос из вилки и кронштейна.

Еще трос крепится хомутом-защелкой под левой опорой двигателя(если стоять лицом к машине, то она соответственно справа), тут только на ощупь, его надо открыть как крышечку. Трос Sachs кстати имеет одетый кусок шланга-подкладку, как я понял для этой защелки, чтобы она не намертво зажимала оболочку троса.Всё, старый трос вытаскиваем через моторный отсек, перед этим нужно понять где отверстие в щитке моторного отсека — нам совать туда новый, а визуально его не видно.Трос Sachs немного отличается от того, что стоял. На оригинальном есть лишняя кубышка, которая ни за что не крепится, я не понял зачем она.На оригинальном есть какая-то дополнительная белая оболочка, которая похоже крошится, из под нее сыпется белая пластиковая крошка, на фото видно:

2. Смазка вилки.Я отрезал иглу с обычного шприца, а колпачок иглы срезал наискось, чтобы не наваливать в пустоту смазку, а иметь возможность размазывать ее по боковым поверхностям. Надо было еще приклеить колпачок к остаткам основания иглы и всё это к шприцу, т.к. колпачок у меня решил соскочить под вилку, хорошо, что не провалился, и я его достал.В общем наваливаем смазки в шприц:

Снимаем пыльник — просто тянем, ставить назад его гораздо дольше.Вот такая картинка нам открывается, видны остатки старой коричневой смазки:

Я выдавил где-то 2 мл смазки, т.к. увидел, что какое-то ее количество всё таки упало вниз, смазав белую бобышку, решил достаточно.

Моя любимая фраза в мануалах по ремонту авто: устанавливаем всё назад в обратном порядке.Потому что тут начинается обычно настоящий гемор.Ставим назад пыльник вилки. Нужно просто взять и осмотреть вокруг, чтобы понять какими пазами надо засунуть его на место.3. Установка троса сцепления.Просовываем трос под опору двигателя, закрепляем в вилке и кронштейне, максимально открутив регулировочную гайку, просовываем в салон. Нужно защелкнуть оболочку троса в отверстии щита моторного отсека. Тоже только на ощупь, надо засовывать его под углом чуть снизу вверх. Можно пощупать старый перед снятием в этом месте.Затем откидываем педаль вверх и пытаемся закрепить трос в педаль. Для этого вперед надо совать кубышку, там в педали есть как-бы углубление для нее.После того как всё получилось(не забываем защелкнуть хомут под опорой двигателя) регулируем педаль сцепления. Я отрегулировал по линейке как в мануале.Сцепление хватало у меня раньше в самом верху, а после такой регулировки стало хватать в самом низу. Было очень не удобно, правда привык трогаться я быстро, но всё равно до сих пор иногда не дожимаю сцепление до конца при переключении и хряпаю. И раньше я подбирал обороты при переключении передач педалью газа в зависимости от оборотов, а теперь больше дергаюсь при переключении. Ну ничего, это всё дело привычки. Зато ногу удобнее теперь переставлять с педали сцепления на площадку пола слева и обратно.Педаль стала нажиматься легче и как-то плавнее.PS: Я хотел сначала поездить, попробовать, а потом писать. Проверить нет возможности: погода сейчас прохладная, и ехать долго некуда. Пишу всё это по просьбе одного человека в принципе не зная результат. Вместо этого постскриптума в дальнейшем напишу отзыв о результате.

Неисправности педали сцепления

Причины некорректной работы педали сцепления зависят от того, какое именно используется сцепление — механическое, гидравлическое или электронное.

В случае, если на машине имеется гидравлическое сцепление и при этом у нее «мягкая» педаль, то возможен вариант завоздушивания системы (пропала герметичность системы). В этом случае нужно прокачать сцепление (выгнать воздух), заменив тормозную жидкость.

На механическом сцеплении зачастую причиной того, что педаль проваливается «в пол» является то, что протерлась вилка сцепления, после чего она обычно надевается на шарнир. Ремонтируется такая поломка обычно наваркой детали или просто регулировкой.

Признаки неисправности

Вот сигналы, по которым можно определить с точностью 99%, что узел неисправен:

1. Треск при переключении передач.
2. Сжатие и скольжение при трогании с места.
3. Запах гари в салоне.

Наличие одного из этих симптомов уже является поводом для обращения в сервис. Только механик, специализирующийся на ремонте автомобилей этой марки, способен точно определить, нужна ли замена.

Мастера смотрят на жесткость педали, ее скрип при нажатии. Громкий шум свидетельствует о выходе из строя выжимного диска, разрушении подшипников и увеличении люфта.

Сцепление необходимо тщательно проверять. Знаток обязательно сядет за руль, включит стояночный тормоз, закроет окна, выключит акустику и другие источники шума. Он проверит педаль при выключенном двигателе — она ​​должна плавно спускаться, не падать, не скрипеть и не двигаться

Важно проверять сцепление при работающем двигателе, когда мастер проверяет переключение передач

Симптомы неисправного сцепления следующие:

• тряски и вибрации при включении: неправильно установлена ​​корзина, на зеркале ведомого скопилась смазка, ослабли зажимы ДВС;
• проскальзывание (двигатель раскручивает маховик быстрее, чем эта корзина) — фрикционные накладки изношены или масло попало на поверхность диска;
• приводной (агрегат не выключается, шестерни от этого не включаются) — трос трансмиссии потерял начальную настройку, шлицы вала загрязнены, прижимной диск перекошен / пробуксовывает;
• визг (визг сцепления при переключении передач или трогании с места) — свидетельствует об износе выжимного подшипника;
• проскальзывание — изношены фрикционные накладки или загрязнена поверхность маховика / корзины;
• заклинивание (движение рычага больше нормы) — сцепление загрязнено маслом или подгорело.

Пошаговая инструкция

1. Открываем капот и снимаем отмеченный ниже воздуховод. Снимается руками.

2. Снимаем трос с вилки и далее через разрез вынимаем.

3. Дальше трос закреплен к кузову клипсой как раз под опорой двигателя. Из под капота увидеть эту клипсу невозможно, но можно просунуть руку к ней и раскрыть ее. Ниже на фото вы можете увидеть эту клипсу.

Раскрывается клипса легко, нужно за край клипсы потянуть вниз. На фото ниже я думаю все понятно.

Опора двигателя 4. Далее из салона. Нужно поднять педаль сцепления вверх и вывести бочонок тросика из зацепления на педали. Беремся за тросик и сдвигаем его на себя. Теперь поднимаем вверх и вытягиваем. Ниже на фото все понятно. Фото сделаны специально на снятом педальном узле.

5. Еще трос защелкивается в кузов. Сжимаем два фиксатора и выжимаем трос в подкапотное пространство.

Фото из салона.

Фото из салона на разобранной машине. Стрелками отмечены фиксаторы которые нужно сжимать. 6. Переходим под капот и извлекаем трос.

Перед тем как вынимать трос, нужно обратить внимание как он проложен. Он проходит между коробкой передач и опорой коробки

7

Сборку производим в обратном порядке:

7. Сборку производим в обратном порядке:

1. Заводим трос на место и защелкиваем на кузове
2. Заводим бочонок троса в зацепление с педалью
3. Защелкиваем клипсу
4. Заводим трос за обе вилки
5. Ставим воздуховод

Кому что непонятно смотрим видео урок, пишем вопросы в комментарии.

Чтобы понять хороший или плохой у вас трос, после снятия пошевелите его рукой туда-сюда. Трос должен ходить легко и белая оплетка троса которая выглядывает с края, должна стоять на месте. Часто бывает что оплетка отрывается.

Пишу это для того что тугой выжим сцепления, скрип, заедание не только связаны с плохим тросом. Так что если у вас трос хороший устанавливайте его обратно и ищите другие причины.

Важные моменты

Работа со сцеплением на Логане требует специальных знаний! Часто автолюбители совершают грубые ошибки, после которых приходится проводить уже более обширный ремонт по высокой цене, с заменой других узлов и элементов. Кроме того, визуально не всегда удаётся определить состояние механизмов.

Прежде чем приступить к работе, обязательно нанесите тугоплавкую смазку на пазы диска. Используйте профессиональную оправку, с помощью которой легко устанавливать ведомый диск в корзине. Правильным считают такое положение, когда выступ оказывается на стороне демпферов. Ведущий диск после этого ставится на штифты, потом заворачивается крепёжными болтами. Последние закручиваются равномерно.

Менять сцепление со следами масла нет смысла

Дилетанты совершают ошибку, не обращают на это внимание. Поэтому через некоторое время они вынуждены снова разбирать КПП. А надо было изначально найти источник загрязнения и устранить его

Масло попадает на сцепление из двух агрегатов: мотора и коробки передач. В первом случае нужно поменять задний сальник — он расположен за маховиком. Во втором случае проблема кроется в переднем сальнике КПП

А надо было изначально найти источник загрязнения и устранить его. Масло попадает на сцепление из двух агрегатов: мотора и коробки передач. В первом случае нужно поменять задний сальник — он расположен за маховиком. Во втором случае проблема кроется в переднем сальнике КПП.

Ещё одна распространённая ошибка, которую совершают автолюбители при самостоятельной замене — не проводят дополнительные проверки

Важно проконтролировать все точки крепления двигателя и коробки. Если они ослаблены, сцепление не стоит трогать — ведь при разрушении резиновых втулок ощущается та же тряска с места. Этот признак ошибочно принимают за рывки муфты

Этот признак ошибочно принимают за рывки муфты.

Рено Симбол. Снятие и установка коробки передач

В данном подразделе описано снятие коробки передач как отдельного агрегата с отделением его от двигателя, установленного на автомобиле.

Специальный инструментМоменты затяжки

Снятие:

– установите автомобиль на подъемник или эстакаду;

– снимите защитный кожух силового агрегата;

– отсоедините провод от отрицательной клеммы аккумуляторной батареи;

– отсоедините контактные разъемы от ЭБУ и выключателя подачи топлива при ударе, отведите провода в сторону от зоны работы и закрепите их;

– снимите воздухозаборный патрубок воздушного фильтра;

– демонтируйте поддон аккумуляторной батареи;

– отсоедините трос сцепления от коробки передач и отведите его в сторону;

– отверните два болта и снимите датчик положения коленчатого вала, расположенный вверху в зоне маховика;

– отсоедините «массовые» шины от картера коробки передач;

Не выворачивайте полностью верхний болт крепления коробки передач к двигателю

– выверните болты крепления коробки передач к блоку двигателя, но оставьте верхний болт завернутым от руки до момента снятия коробки передач (Рисунок 4.15);

Нижняя передняя гайка крепления коробки к двигателю

– отверните и снимите переднюю нижнюю гайку крепления коробки передач к двигателю, запомнив установку кронштейна крепления проводки (Рисунок 4.16);

Болты (В) крепления коробки передач

– выверните два болта поддеривающих кронштейнов В

– снимите передние колеса;

– снимите вал привода правого переднего колеса (см. подраздел «Привод передних колес»);

– снимите вал привода левого переднего колеса вместе со ступицей колеса (см. подраздел «Привод передних колес»);

– снимите стартер (см. раздел «Электрооборудование»);

– разъедините контактные разъемы выключателя света заднего хода и датчика спидометра, снимите датчик спидометра;

– снимите приемную трубу системы выпуска отработавших газов;

Рисунок 4.18. Болт (В) тяги привода переключения передач (под чехлом) и болт крепления задней опоры коробки передач (стрелка)

– снимите тягу привода переключения передач в сборе, вывернув болт В (Рисунок 4.18) и три болта крепления теплозащитного щитка, для получения доступа к опоре рычага переключения передач;

– снимите болт крепления реактивной тяги;

Рисунок 4.19. Крепление задней опоры коробки передач

– снимите заднюю опору коробки передач (Рисунок 4.19);

Рисунок 4.20. Соединительная тага (стрелка) между подрамником и кузовом

– снимите соединительную тягу подрамником и кузовом (Рисунок 4.20) с левой стороны;

– снимите стяжку между двигателем и коробкой передач;

– выверните болты крепления рулевого механизма к подрамнику, как описано в разделе «Рулевое управление»;

– для облегчения снятия рулевого механизма установите при необходимости подкладку между задней стенкой двигателя и моторным щитом, чтобы наклонить двигатель вперед;

– отсоедините рулевой механизм и снимите его, закрепите его в стороне ;

– с помощью подъемного устройства вывесите силовой агрегат;

Рисунок 4.21. Три болта (стрелки) крепления опоры на картере коробки передач

– выверните три болта крепления опоры на картере коробки передач (Рисунок 4.21);

– опустите силовой агрегат, насколько это возможно, не повредив при этом шланги системы охлаждения;

– подоприте подрамник подкатным домкратом, подложив обрезок доски на головку домкрата, отверните четыре болта крепления и опустите подрамник до пола;

Рисунок 4.22. Отверните оставшееся крепление коробки передач к двигателю

– подведите под коробку передач подкатной домкрат, отверните оставшееся неснятым верхнее крепление коробки к двигателю (Рисунок 4.22) и вдвоем с помощником выньте коробку передач из-под автомобиля.

УСТАНОВКА

Рисунок 4.23. Установка дополнительной шпильки (стрелка) при соединении коробки передач с двигателем

5. Для облегчения установки КПП применяйте направляющую шпильку (С).

6. Установите:

– подрамник:

– рулевой механизм;

– приемную трубу системы выпуска:

– соединительную тягу подрамника.

– присоединяя к коробке валы привода передних колес, установите новые пружинные штифты и уплотните их герметиком;

– проверьте уровень масла в коробке и совершите пробную поездку.

Меняем трос на логане: пошаговый план

Выполнив подготовительные операции, владелец авто увидит трос с наконечником-стержнем. На нём закреплен груз. В исходном состоянии грузик не виден. Снятие и установка элемента производятся так:

• За грузиком находятся гайка и контргайка, которые нужно открутить с помощью ключей. Так ослабляется фиксация троса, его можно вытянуть из вилки и кронштейна.
• Внутри салона снимается часть шумоизоляции, размещенная под рулевой колонкой. Потребуется максимально сдвинуть назад водительское сиденье. Снимать шумоизоляцию следует аккуратно, ведь можно легко порвать материал.
• Педаль сцепления отгибается вверх, трос освобождается из нее с некоторым усилием.
• Трос крепится в отверстии щитка моторного отсека усиками оболочки, которые нужно отщелкнуть пассатижами.
• Под левой опорой хомут крепления. Его также необходимо открыть.
• Старую запчасть вытаскиваем через моторный отсек. На этом демонтаж завершен.

После снятия детали производится смазка вилки. Можно использовать медицинский шприц со срезанным наискосок колпачком. С вилки снимаем пыльник. Много смазки не потребуется, достаточно 2-5 мл. Установить пыльник на место сложно. Для упрощения процесса перед демонтажем желательно запомнить его исходную позицию.

Обратная установка троса сцепления тоже требует определенных усилий. Действовать нужно так:

• Тросик монтируем под опору силового агрегата, фиксируем в кронштейне и вилке.
• Ослабляем регулировочную гайку, гибкий элемент просовываем в салон авто.
• Защелкиваем оболочку тросика, что позволяет закрепить его в отверстии моторного отсека.
• Педаль сцепления приподнимаем вверх, тросик заводим в небольшое углубление, выполняем регулировку с использованием линейки.
• Под опорой фиксируем ослабленный хомут.
• Устанавливаем гайку и контргайку, которые надежно фиксируют элемент на исходном месте.
• Возвращаем в начальное состояние глушитель впуска, гофру воздуховода.

Если процедуре не возникло проблем, можно начинать ездить.
