Как установить задний фонарь на volkswagen polo sedan

Меняем задний габарит на автомобиле Фольксваген Поло седан

Один из самых продаваемых в Европе автомобилей, Фольксваген Поло, выпускаемый немецким автогигантом с 1975 года, готовится к перерождению. В новом 2016 году ожидается не просто рестайлинг, но очередное, шестое по счету поколение.

Педантичные немцы готовят грандиозный сюрприз для всех любителей немецкой марки В-сегмента. С каждым разом появляется что-то новое и необычное.

По части оформления светотехники немцам нет равных. Что фары ближнего света, что задние фонари конструируют с особой тщательностью из самых качественных и надежных материалов. Про дизайн и вовсе нет смысла говорить. Каждый рестайлинг − это совершенно новая нотка дизайнерского искусства, выполненная в соответствии со стандартами модных тенденций.

Отдельно стоит отметить кропотливую работу по оформлению задних габаритов Поло. Еще в старой модели седана используется качественная светодиодная технология, применяемая для большинства современных иномарок. В обновленной версии Поло появятся еще более изящные фонари со светодиодами.

Качество − это очень хорошо, но даже надежные немецкие технологии могут давать сбой. Впрочем, в замене ламп светотехники «немца» нет ничего противоестественного. Каждый автомобиль рано или поздно подвергается ремонту элементов освещения. Можно, конечно, обратиться в сервисный центр и отдать солидную сумму денег за замену ламп накаливания, а можно поменять все самостоятельно.

Другое дело, если автомобиль поучаствовал в аварии, и стеклянный корпус треснул. Тогда замена фонаря обойдется несколько дороже, чем покупка лампочек. Так или иначе методика снятия и установки детали одна и та же.

Установка нового заднего фонаря

Шаг 1: Подготовка

Перед началом установки необходимо убедиться, что у вас есть новый задний фонарь и необходимый инструмент для работы.

• Набор отверток;
• Набор ключей;
• Нож для разрезания изоляции провода;
• Другие инструменты по желанию.

Также необходимо выключить зажигание и отключить аккумулятор автомобиля.

Шаг 2: Демонтаж старого фонаря

Снимите крышку багажника и удалите все крепления на задней панели автомобиля, чтобы получить доступ к старому фонарю. Отсоедините электрические провода, снимите крышку фонаря и удалите старый фонарь из крепления.

Шаг 3: Установка нового фонаря

Установите новый фонарь в крепление и закрепите его. Подключите электрические провода, убедившись в правильности соединения. Включите зажигание и проверьте, работает ли новый фонарь.

Шаг 4: Завершение

Если новый фонарь работает нормально, закрепите его крышку и установите все крепления на задней панели автомобиля. Закройте крышку багажника и проверьте, работает ли новый фонарь при включенном свете автомобиля. Установка нового заднего фонаря завершена.

Как выбрать подходящие габаритные огни для замены?

Подобрать подходящую лампу можно как в автосервисах, так и на автобарахолках. При этом опытные водители не рекомендуют покупать дешевую китайскую продукцию, так как вероятность того, что она сгорит заранее, достаточно велика

При выборе лампочки необходимо обратить внимание на следующие характеристики:

1. Яркость. Это важнейшая характеристика лампочки, которая оценивается по световому потоку. Световой поток измеряется в люменах. Для лампы накаливания это значение составляет примерно 50 люмен. Помните, что назначение габаритных огней — информировать других участников дорожного движения о размерах вашего автомобиля. Источники света не должны ослеплять других участников дорожного движения, но в то же время они не должны быть слишком слабыми. Верхний порог светового потока для габаритных огней составляет 150 люмен, а нижний порог от 50 люмен. Безопасность дорожного движения иногда напрямую зависит от яркости габаритных огней, так как несвоевременная информация о том, что транспортное средство начинает замедляться, может привести к аварии.
2. Дизайн. В конструкции дешевых китайских лампочек цоколь выполнен из пластика. В этом случае велик риск расплавления, так как пластик отнюдь не термостойкий материал. Если деталь очень горячая, пластик начинает плавиться и в результате лампочка преждевременно выходит из строя. В более дорогих моделях используется качественный пластик с термостойкостью. При повышенной яркости лампа накаливания начинает излучать тепло, которое нагревает потолок. Поэтому наибольшей популярностью в последнее время пользуются бездонные лампы, контакты которых выполнены на основе пластины из стекла с пескоструйной обработкой. Лампы накаливания также очень энергоемки. При повышенном энергопотреблении топливо расходуется интенсивнее. При выборе лампочки также стоит помнить об экономии энергии.
3. Цена. Лампа для габаритного света — одна из тех деталей автомобиля, на которых ни в коем случае нельзя экономить. Покупая лампы по низким ценам, вы рискуете слишком часто менять такие лампы, и в итоге такая «экономия» приведет лишь к более серьезным тратам. Лучше всего покупать лампы надежных производителей, таких как Osram и Phillips.

В каких случаях необходимо менять лампу стоп-сигнала?

Замена лампы стоп-сигнала обычно необходима, если она перегорела.

Старые и новые лампочки

Как и любая поломка, она случается в самый ответственный момент. Возможно, что лампочка работает, но не совсем так. Например, он предназначен для выполнения функции габаритного огня и стоп-сигнала. Иногда возникают ситуации, когда лампа полностью справляется с первой функцией, но не работает как стоп-сигнал. Иногда лампочки не горят как надо, а просто моргают. Это указывает на плохое соединение.

Прежде чем приступить к замене лампы, следует убедиться, что причина, по которой не горит задний стоп-сигнал, именно в ней.

Задние фонари не могут загореться по следующим причинам:

• неисправен предохранитель стоп-сигналов: окислились контакты или он перегорел;
• перегорела лампа;
• неисправность механизма включения задних упоров;
• окислились контакты в патроне, куда вкручивается лампочка;
• повреждена электропроводка.

Заменить стандартный элемент на светодиод

Рассматриваем вариант, когда перегорела лампочка. Чтобы принять решение о замене лампочки, нужно убедиться, что причина именно в ней. Для этого можно использовать исправные лампочки от повторителей или других автоматических устройств. Если при нажатии на педаль тормоза загораются сигналы, после вкручивания их вместо сгоревших, нужно менять лампочки. Если стоп-сигнал не загорается, причину нужно искать в другом.

В некоторых моделях автомобилей при выходе из строя одной лампочки стоп-сигнала вторая также не загорается автоматически. При испытании ламп это следует учитывать.

Бывают ситуации, когда меняются даже функционирующие элементы освещения. Это происходит, когда автомобиль настроен. На заводе в качестве стоп-сигнала устанавливается простая лампочка накаливания. Если водитель хочет обновить свой автомобиль, он меняет стандартную продукцию на двухконтактные светодиодные лампы.

Обычные и светодиодные лампы

Это сделано из-за преимуществ, которые получает водитель в результате замены:

• светодиодные светильники служат дольше, срок их изготовления составляет 100 тысяч часов (у обычного – 2 тысячи часов);
• имеет улучшенный световой эффект;
• мгновенно вспыхивает за 70 наносекунд, увеличивая время реакции водителя идущего сзади автомобиля;
• благодаря конструкции имеет наилучшие характеристики.

Если принято решение о замене лампы заднего стопа, эту операцию можно выполнить в домашних условиях (автор видео — Дмитрий Буссе).

Замена ламп, снятие заднего фонаря

1. С помощью отвертки Phillips открутите два винта

4. Вынимаем патрон с лампой. Заменяем неисправную лампу.

5. Отсоедините аккумулятор, чтобы убрать подсветку.

Отсоединяем штекерную колодку, которая установлена ​​на проводах, идущих к заднему фонарю.

6. От верхней кассеты (если питающий провод проложен сверху коробки) отсоединить провод «массы

8. Ключом «на 10» откручиваем болт крепления провода «массы.

9. При этом желательно, чтобы помощник держал фонарь снаружи, либо закрепляем фонарь скотчем.

Ключом на «8» ослабьте две гайки крепления заднего фонаря.

11. Перед установкой подсветки выпрямляем провода и, если они перепутаны, подключаем их к клеммам патронов.

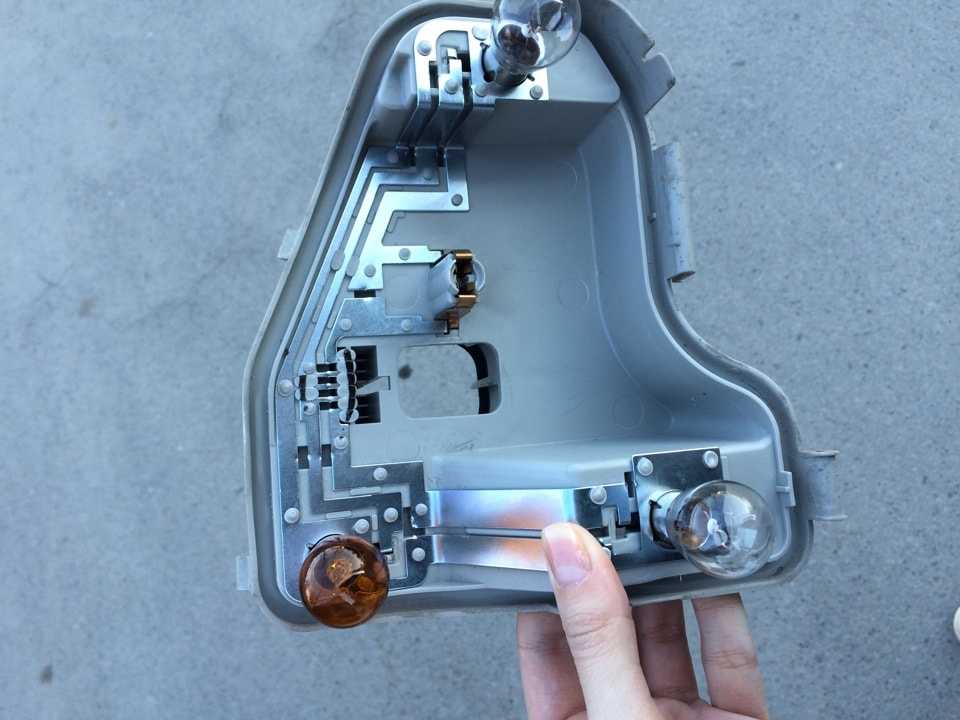

Конструкция заднего фонаря

Перед тем, как приступить к процедуре, следует внимательно изучить конструкцию заднего фонаря седана. Снаружи находится сам корпус. Под ним расположены четыре лампочки:

• Лампа габаритного огня − бесцокольная на 5 Вт − она самая маленькая и находится примерно по центру корпуса.
• Лампа стоп−сигнала одноконтактная на 21 Вт − «висит» над габаритом.
• Лампа заднего указателя поворота желтого цвета со смешанным цоколем на 21 Вт − расположена под габаритом.
• Лампа фонаря заднего хода также на 21 Вт − в самом низу конструкции.

Все составляющие крепятся к специальной металлической колодке, которую удерживает винт с фиксатором, расположенный внутри багажного отделения.

Если габарит не работает, это еще не означает, что перегорела лампочка. Возможно, причина кроется в блоке предохранителей, расположенном в передней панели со стороны водителя. Поэтому не стоит сразу «набрасываться» на задний фонарь и разбирать по частям конструкцию.

Если все же дело в лампочке, то при замене специалисты рекомендуют использовать или оригиналы, или аналоги с соответствующими параметрами и специальной маркировкой на цоколе устройства.

Также не стоит забывать об элементарных правилах безопасности, которые подразумевают установку стояночного тормоза для фиксации авто, переключение освещения в положение 0, включение передачи на «механике» или режима «P» на АКПП.

Процесс замены

Процедура замены не требует профессиональных навыков и большого количества времени:

1. Открыть дверь багажника.
2. Внутри сбоку на обивке есть специальный клапан, который нужно оттянуть на себя.

Под ним обнаружится винт и разъем с проводами, идущими от предохранителей.

С разъемом придется повозиться: при помощи шлицевой отвертки нужно аккуратно приподнять фиксатор, отжав защелку, и отсоединить провода от фонаря.

Винт выворачивается легко без вспомогательных средств.

Фонарь можно извлекать из кузова

Делать это нужно осторожно, чтобы не повредить лакокрасочное покрытие автомобиля

На держателе ламп установлены пять фиксаторов − их нужно отжать, чтобы извлечь платформу из фонаря.

Теперь можно менять лампу: отжать специальные фиксаторы по краям и разблокировать патрон.

Лампочку следует извлечь из патрона и установить вместо нее новый образец.

Затем патрон защелкивается между фиксаторами.
Держатель вновь крепится к фонарю.
Конструкция устанавливается в «гнездо» кузова, предварительно очищенное от загрязнений. Здесь надо проконтролировать посадку элемента.
К колодке подключается электрический фиксатор с проводами.
Затем вкручивается винт.
Надежность крепления тщательно проверяется.
Крышка клапана закрывается.

Стоят лампы для задних габаритов седана недорого − около 200 руб. в зависимости от марки. Обычно советуют светодиодные «кукурузки» W5W с рабочим напряжением 10-15 В. Сила света у них составляет 135 Люмен, угол − 320 градусов.

Лампы в заднем комбинированном фонаре

Примечание:
— В заднем комбинированном фонаре со стороны кузова установлены следующие фонари: стоп-сигнал/задний фонарь и задний указатель поворота.
— Замена лампы (ламп) в правом комбинированном фонаре описана ниже. Замена ламп(ы) в левом комбинированном фонаре производится аналогично.

1. Определить перегоревшую лампу. Затем выключите зажигание и все потребители электроэнергии.

2. Откройте заднюю дверь.

3. Для замены перегоревшей лампы на новую необходимо частично снять задний комбинированный фонарь. Для этого выполните следующие шаги.

4. Снимите заднюю крышку комбинированного фонаря. Для этого плоской отверткой подденьте крышку через две специальные прорези…

. и тогда мы удаляем его.

5. С помощью крестообразной отвертки или ключа на 10 открутите два болта крепления заднего комбинированного фонаря.

6. Тянем задний фонарь на себя, и сдергиваем его с трех направляющих и замка.

Примечание:
Будьте осторожны, чтобы не повредить краску на кузове автомобиля или поверхности лампы.

7. Отводим задний фонарь в сторону для доступа к лампам.

8. Берем патрон перегоревшей лампы и поворачиваем его против часовой стрелки до упора. Затем, не выкручивая, вынимаем патрон с ламповым блоком из корпуса лампы наружу.

9. Слегка нажмите на лампу, поверните ее против часовой стрелки до упора и извлеките из патрона. Выбросьте перегоревшую лампу.

10. Берем новую лампу с аналогичными характеристиками (маркировкой), и устанавливаем в патрон в обратном порядке.

Примечание:
1. Маркировка ламп:
— Лампа стоп-сигнала/заднего фонаря: P21/5W.
— Задний индикатор: PY21W.
2. При установке два выступа на лампе должны войти в соответствующие пазы в основании.
3. Удалите отпечатки пальцев со стеклянной поверхности лампы тряпкой.

11. Вставляем кассетный блок с лампой в фонарь и проворачиваем его до упора по часовой стрелке.

Примечание:
Перед установкой патрона в корпус лампы проверьте его уплотнительное кольцо на наличие повреждений, при необходимости замените кольцо новым. Если не заменить поврежденное уплотнительное кольцо, в лампе будет скапливаться влага.

12

Затем осторожно вставляем задний комбинированный фонарь в корпус, …. Примечание:
При установке будьте осторожны, чтобы не защемить жгуты проводов лампы

Примечание:
При установке будьте осторожны, чтобы не защемить жгуты проводов лампы.

. при этом убедившись, что прорезь на фонаре до упора входит в соответствующий замок на корпусе, …

..а также три направляющие на фонаре вошли в соответствующие отверстия на корпусе.

13. Закрепляем задний комбинированный фонарь двумя болтами.

14. Установите крышку заднего комбинированного фонаря.

15. Закройте заднюю дверь.

Для замены габаритных ламп задних фонарей на opel insignia, нам понадобится:

— Крестовая отвертка (на фото у меня со шлицем)
И новые лампы.

Под ним у обычных людей в Чебурашке будут гайки, откручиваем их руками.

В опель исигния седан их должно быть два, в универсале три штуки (если не ошибаюсь) в опель астра J 1-2 штуки. В новом поколении автомобилей Opel (позапрошлом) крепления именно такие.

Затем не прикладывая особых усилий снимаем фонарь. Вы должны нарисовать на себе, ибо нижний левый угол фонаря (правый фонарь)

На фонаре будет контакт, его лучше отключить. И откручиваем винты на уплотняющей крышке.

Сняв крышку, мы получаем доступ к контактной плате, на которой находятся лампочки.

Как заменить лампочку стоп-сигнала – работаем со знанием дела

Теперь пришло время обсудить, как поменять лампочку стоп-сигнала, для этого делаем следующее. В первую очередь нужно открыть крышку багажника, снять декоративную панель на подставке, в основном она крепится четырьмя клипсами, и снять ее проблем не составляет. Все проходит достаточно легко и быстро. Это освободило доступ к барашковой гайке.

Далее нужно открыть и снять крышку с потайного ящика (она находится там же, где и декоративная панель). Это действие дает вам свободный доступ к барашковой гайке, расположенной внизу. Ослабьте верхнюю и нижнюю гайки. С первым вообще проблем нет, к нему хороший доступ, откручивается легко и быстро. Со вторым придется попотеть, так как руками оторвать его крайне проблематично из-за неудобного доступа.

Чтобы облегчить себе задачу, можно надеть на него головку на 22 и тогда ее не будет проблемой оторвать, но будьте осторожны, чтобы не упала ни головка, ни сама гайка, достать их будет очень сложно . Сняв барашки, необходимо вытащить фару, но сделать это самостоятельно будет сложно, так как необходимо, чтобы одновременно выходили и верх, и низ, иначе она будет выдавлена.

Вытащив задний фонарь, откручиваем винты, их три. Вот мы и получили доступ к самой лампе. Выкручиваем старую лампочку и заменяем на новую. Для восстановления целостности задней части автомобиля выполните все вышеперечисленные действия в обратном порядке. Надеемся, мы убедили вас в том, что замена лампочки стоп-сигнала – достаточно простой процесс, на который вы не потратите более получаса.

Как поменять задние лампы Джетта 6

Снятие заднего фонаря

Вам следует открыть багажник и пройти в угол, где находится лампа с перегоревшей лампочкой. Снимите панель и открутите пластиковый винт, который крепит лампу. Затем аккуратно снимите фонарь с посадочного места и отсоедините вилку питания.

Затем переверните фонарь, найдите две пластиковые защелки и сожмите их вместе. Вытяните кронштейн с лампами из корпуса.

Замена лампы стопа/габарита Джетта 6

Стоп-сигнал/габаритный фонарь находится в кронштейне рядом с табличкой «P21W/5W». Вы можете заменить лампочку, нажав и повернув ее на четверть оборота против часовой стрелки. Затем установите новую лампочку и поверните по часовой стрелке.

Замена лампы поворота Джетта 6

Мигающая лампочка o. Необходимо повернуть лампу против часовой стрелки, вытащить старую лампу, установить новую в обратном порядке.

Установка фонаря Джетта 6

Вставьте кронштейн с лампами в корпус лампы до щелчка. Подключите розетку, установите лампу в сиденье и нажмите на фару. Затяните фиксирующий винт в углу штока и установите на место панель крышки винта.

Снятие дополнительного блока фонаря Джетта 6

Фонарь Джетта 6 состоит из двух частей, одна из которых расположена на крышке багажника. Необходимо снять фонарь в сборе на крышке, для замены или для смены фонарей заднего хода и габаритных огней.

Для этого откройте крышку багажника и снимите обшивку, поддев ее отверткой. Далее ключом на 10 или отверткой откручиваем пару гаек под обшивкой. Снимите фонарь с сиденья и отсоедините вилку питания.

Менять лампы можно так же, как и в основном блоке: снять язычки и вытащить скобу с лампами из лампы.

Замена лампы заднего хода Джетта 6

Подсветка находится на металле в кронштейне. Чтобы заменить лампочку, нажмите на нее и поверните на четверть оборота против часовой стрелки. Установите новую лампу и поверните на 1/4 по часовой стрелке.

Цепь включения габаритных огней

Поменять лампочку в фаре очень просто

Для экономии топлива и снижения нагрузки на генератор в эту схему теперь часто включают ходовые огни, что изрядно ее усложняет.

Стандартный вариант проводки достаточно прост и состоит из следующих элементов:

• автоматические выключатели;
• передние и задние габаритные огни;
• центральный или ключевой выключатель;
• давайте подробнее рассмотрим первые два пункта.

Предохранители

Иногда перегоревшие предохранители являются причиной того, что габаритные огни не горят ни с одной, ни с другой стороны.

В цепи обычно два предохранителя, с левой и с правой стороны отдельно. Поскольку лампочки потребляют небольшую мощность (по 4-5 Вт каждая), то и предохранитель небольшой, всего 5-7,5 А.

Где находятся предохранители габаритных огней

Там же, где и остальные, в едином блоке. На большинстве современных автомобилей этот блок находится под панелью приборов рядом с рулевой колонкой, или, что чаще, слева внизу, под пластиковой крышкой.

В последнем случае достаточно снять кожух, защищающий блок, закрепленный на замках. На тыльной стороне крышки обычно имеется наклейка с информацией о том, какую цепь защищает тот или иной предохранитель, где указан номинал.

Главным недостатком в этом случае может быть недостаточное знание английского языка – именно на нем обычно делаются надписи даже на корейских и японских автомобилях.

Лампы

Внешне лампочка с передней мишенью имеет маркировку W5W, но сегодня все чаще используются светодиодные габаритные лампочки.

Их преимущество перед лампами накаливания заключается в большей долговечности, а цена и тех, и других во многом зависит от производителя. Самые известные продукты — Philips, Osram, Tesla.

О светодиодных лампочках для габаритных огней смотрите в видео:

К тому же, как показал тест «За рулем», не всегда дорогие товары оправдывают цену.

Также довольно часто передние габариты оснащаются лампочками с металлическим цоколем, но это, можно сказать, «прошлый век».

Для задних габаритных огней наиболее распространена лампа с двумя спиралями – на 21 и 5 (или 4) Вт.

Катушка мощностью 21 Вт загорается при нажатии на тормоз, т.е лампочка в этом случае работает как стоп-сигнал, а катушка с меньшей мощностью работает как габаритный огонь.

Как и в случае с любой другой лампой, покупка более дорогого продукта не гарантирует исключительной долговечности.

Volkswagen Polo Sedan

› Бортжурнал › Замена лампочки заднего левого фонаря Привет Драйвовчане! Пробег автомобиля приблизился к 70000 км и случайно вечером обнаружил, что у меня перегорела лампочка габаритного света в левом заднем фонаре автомобиля. В Воронеже рядом с кафе Жар-Пицца на улице Ворошилова, есть магазин автозапчастей. Не раз он меня выручал, если надо было купить лампочку, без заказа и ожидания. Зашёл туда, показал перегоревшую лампочку, дали мне такую же новую, цена вопроса 12 рублей!

За качество прощу прощения, делал с телефона

Для замены любых лампочек заднего фонаря, надо предварительно его снять. Делал впервые, это не сложно. Но вдруг кому-то понадобится:

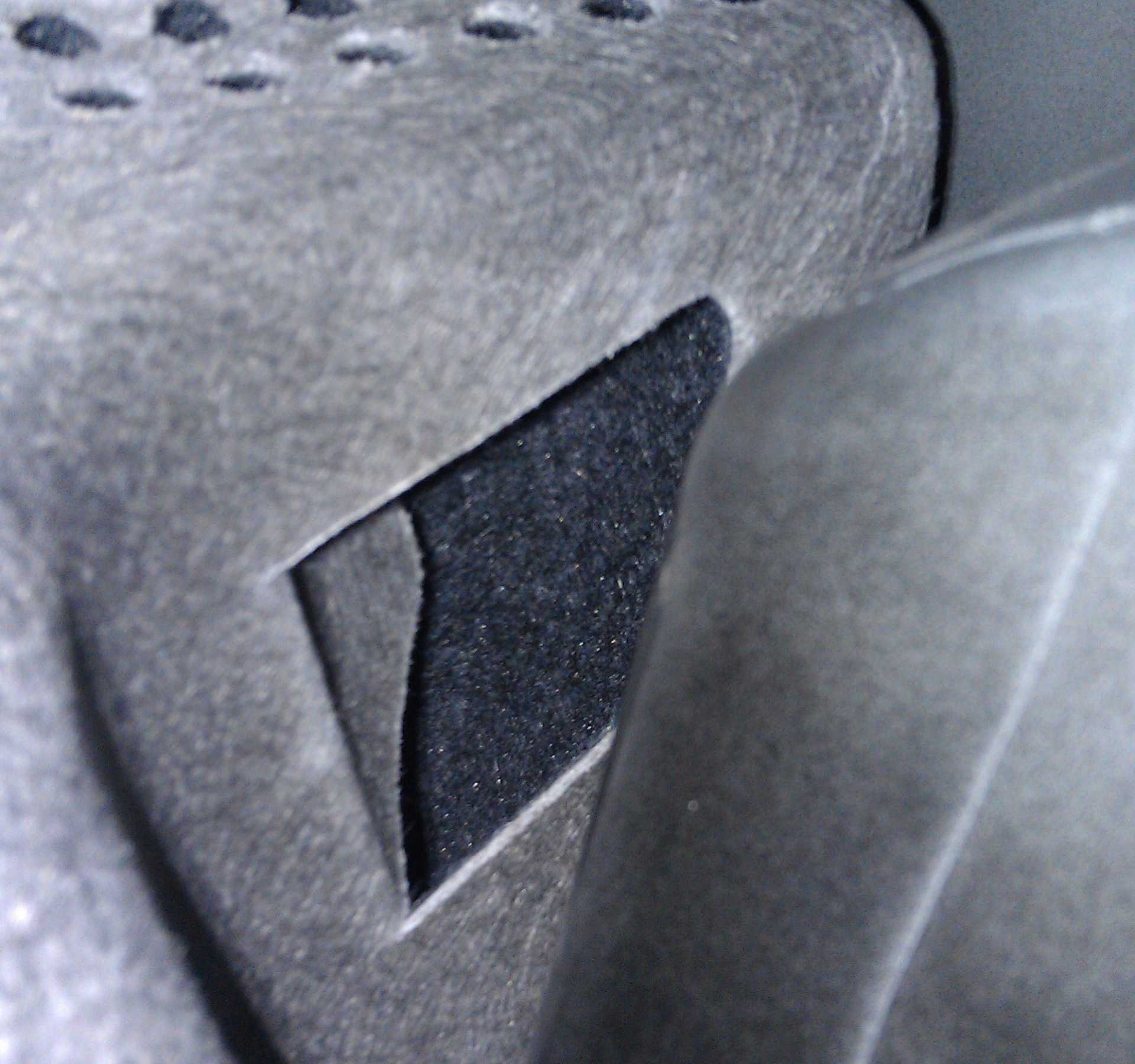

Открываем багажник. Там есть специальная крышка, называется клапан обивки багажника, тянем её на себя и удерживаем в таком состоянии. У нас появляется доступ к разъёмам фонаря. Плоской отверткой приподнимаем, затем отсоединяем фиксатор колодки проводов черного цвета. Потом отворачиваем рукой против часовой стрелки пластмассовый болт крепления заднего фонаря к кузову, вот он на фотографии ниже:

Двумя руками без особых усилий снимаем задний фонарь. За 4 года много грязи скопилось:

Переворачиваем фонарь, кладём внутренней стороной вверх. Отжимаем пять фиксаторов держателя ламп, красными стрелочками указал их местонахождение:

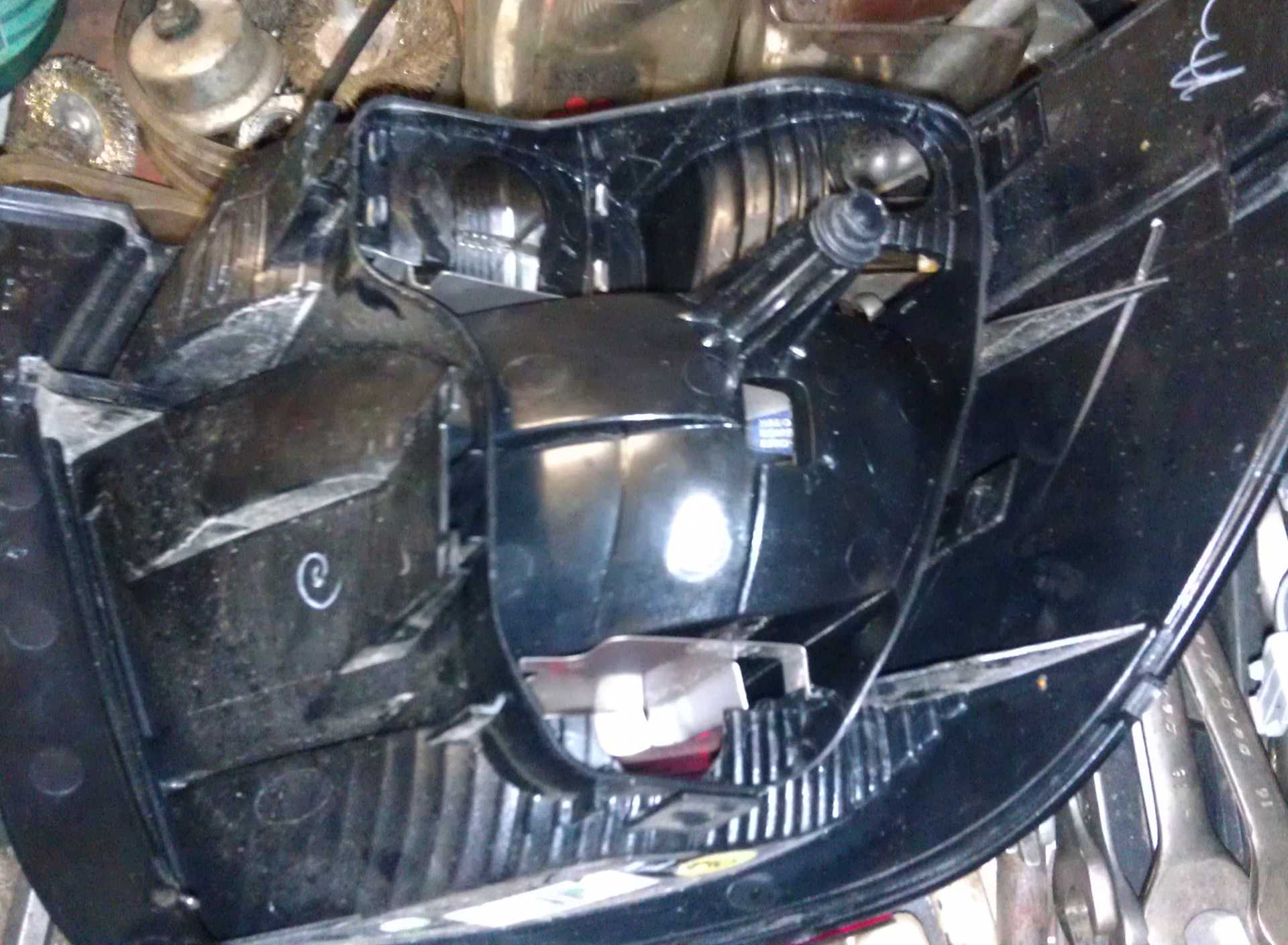

Вид в снятом состоянии, держатель с лампами уже вытащил. Помимо крышки с зажимами пыли не даёт в фонарь пройти уплотнительная резинка, которая плотно прилегает между черным корпусом фары и серым держателем с лампами.

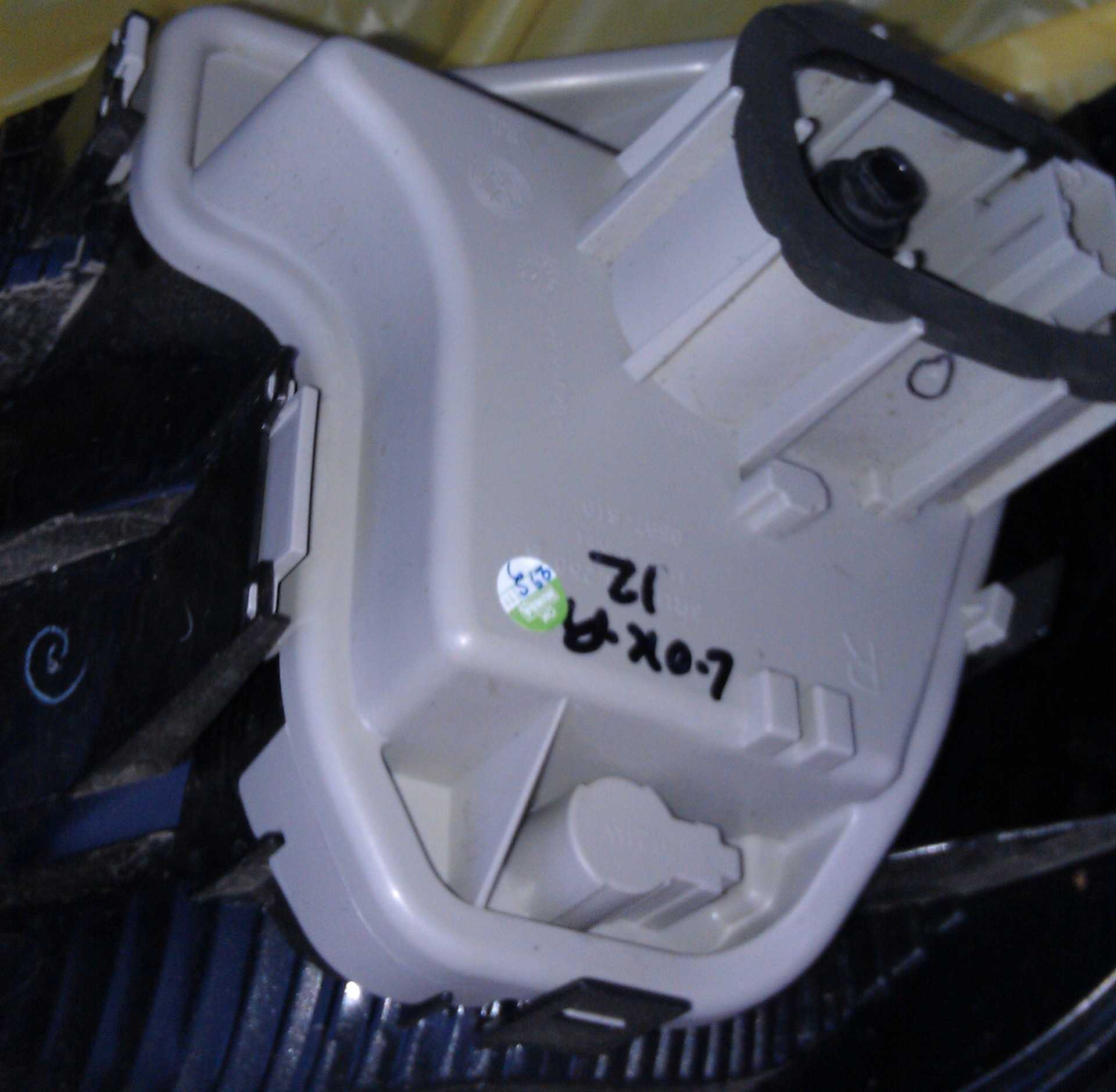

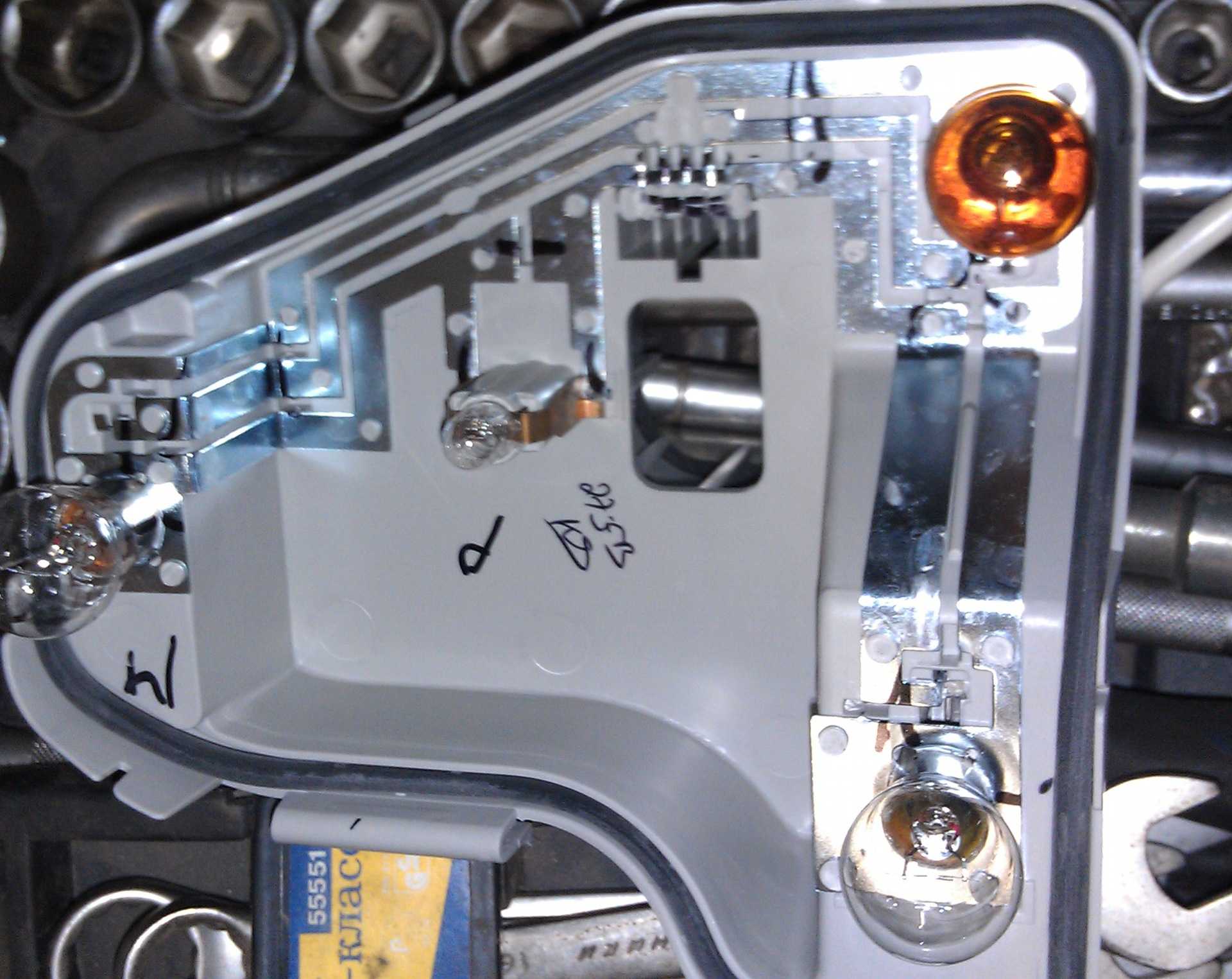

Перед вами сам держатель с лампами. Вынимаем старую лампу, которая перегорела, ставим новую лампу назад. У меня это была лампочка габаритного света тип лампы бесцокольная W5W (5Вт). Собираем в обратной последовательности. В задних фонарях имеются лампочки: Лампа указателя поворота PY21W(21Вт) в левом и правом фонарях Лампа противотуманного света P21W(21Вт) в левом фонаре Лампа света заднего хода P21W(21Вт) в правом фонаре.

На заметку, если лампочка перегорит, не забываем типы ламп Volkswagen Polo Sedan: 1. Габарит передний W5W (5Вт) 2. Лампа переднего указателя поворота PY21W (21Вт) 3. Лампа ближнего/дальнего света, тип лампы H4 (55/60Вт) 4. Лампа противотуманной фары, тип лампы HB4 (51Вт) 5. Лампа заднего указателя поворота, тип лампы PY21W (21Вт) 6. Лампа заднего габаритного огня, тип лампы бесцокольная W5W (5Вт) 7. Лампа света заднего хода (правый фонарь) PY21W (21Вт) 8.Лампа в подсветке прикуривателя — цоколь T5 (12 Вт) 9.Лампы фонаря освещения номерного знака W5W (5Вт)

Если статья Вам понравилась и оказалась для вас полезной, то поделитесь ей с другими. Не забываем ставить “Нравится”. Подписывайтесь, впереди много интересного:) Бобры добры!

Обновлено 03.05.18

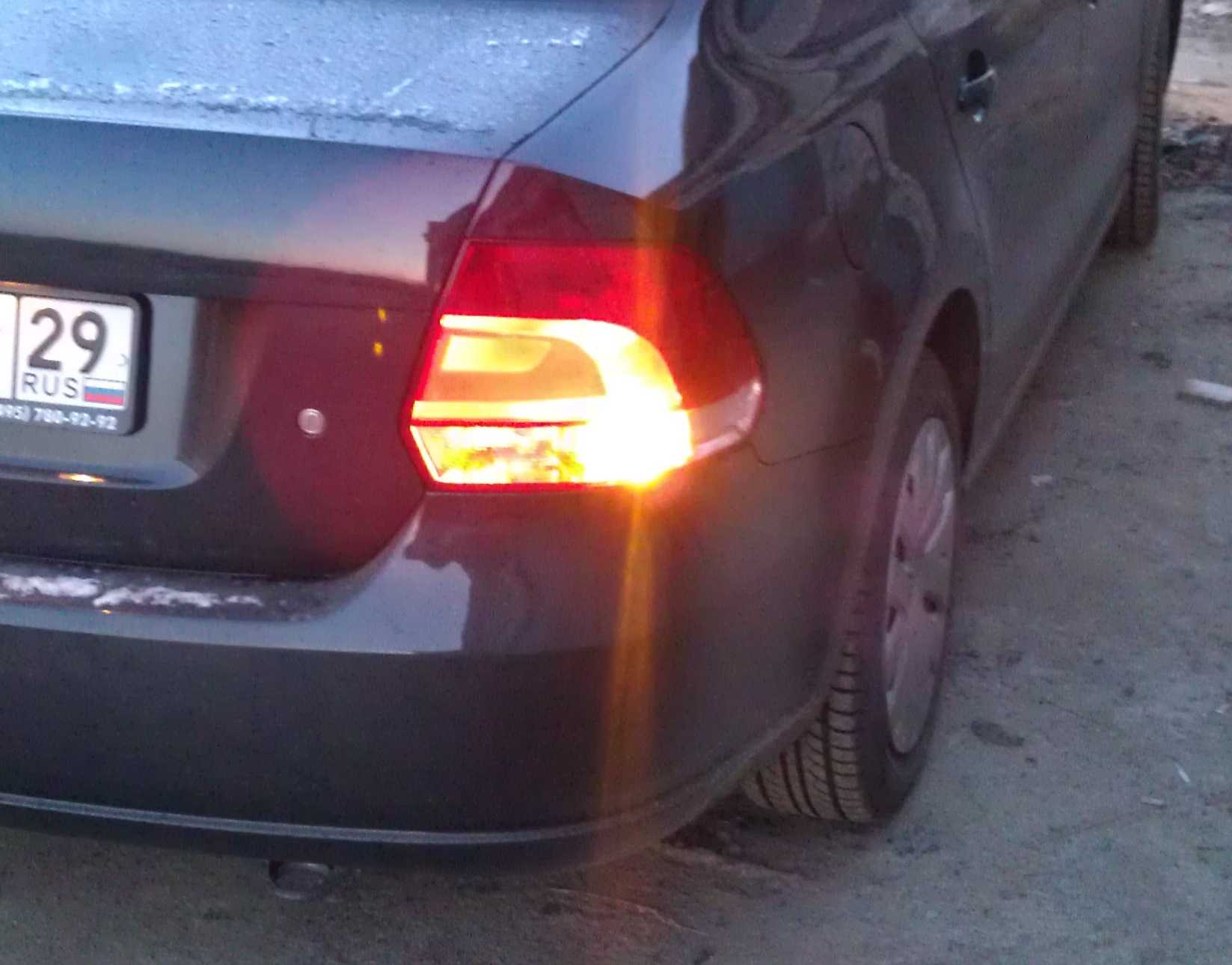

Вчера перегорела лампочка габаритного огня заднего правого фонаря, сегодня поменял её. Не зря про запас сразу купил много лампочек безцокольных W5W. Так же недавно перегорели по очереди обе лампы подсветки номерного знака, тоже их поменял.

Замена заднего фонаря

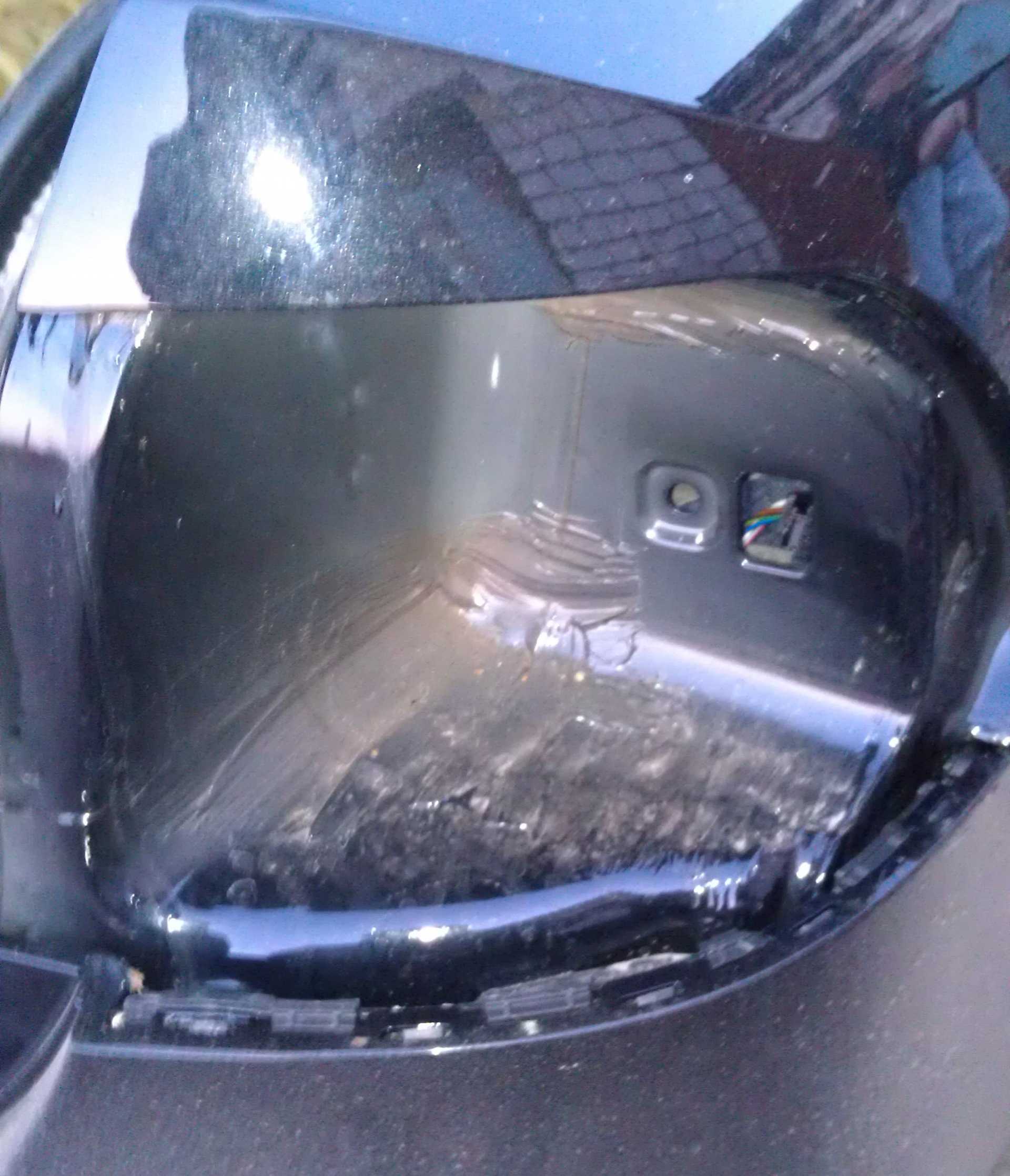

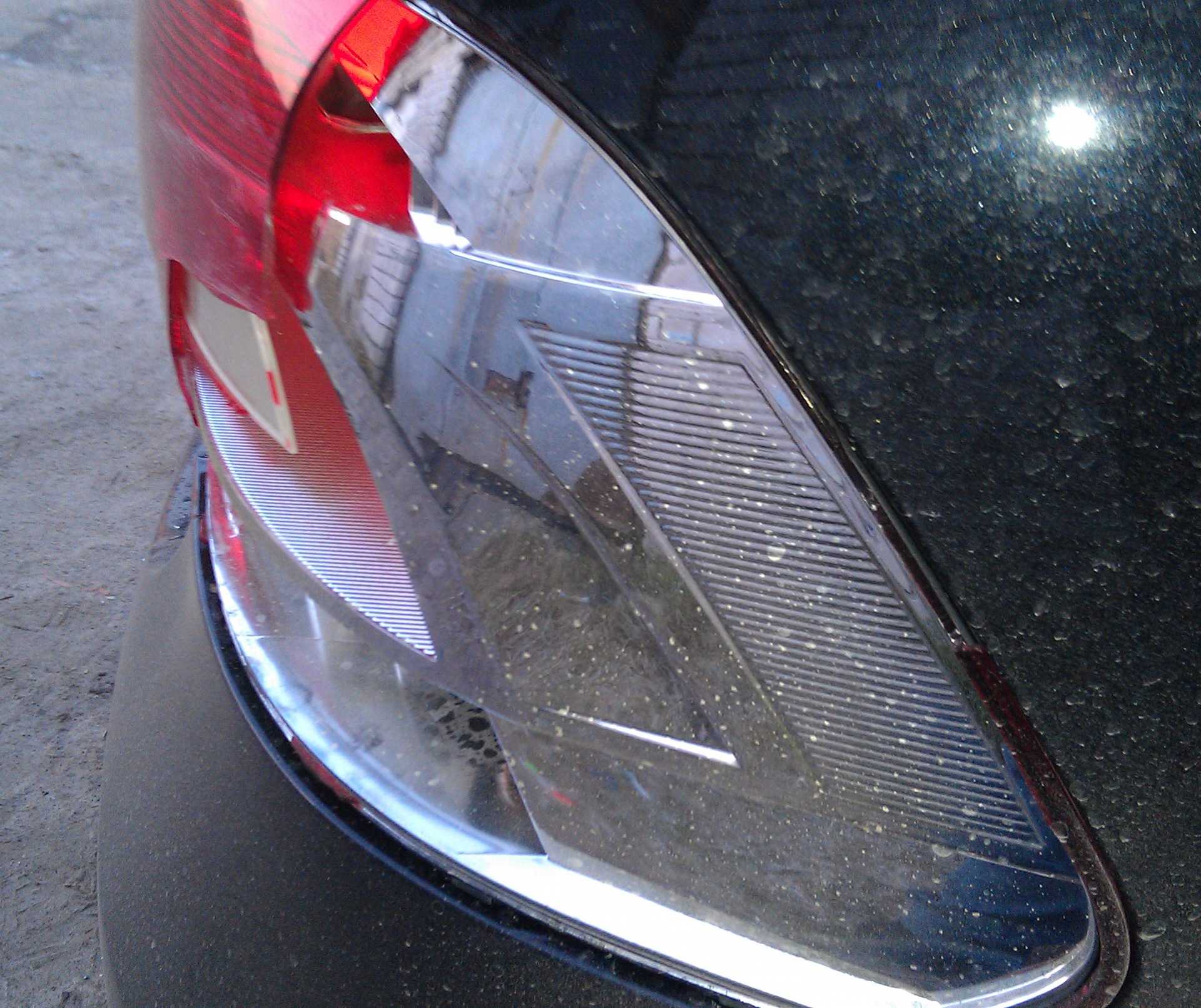

Поучаствовал в скучном осеннем ДТП. Как результат, разбита фара, точнее прозрачная пластмасса плафона.1. Плафон:

…ну что делать, решил искать эту пластмассу, но не тут то было, отдельно ее нет, по крайней мере я не нашел. На некоторые моделях VW, говорят, можно найти. Заказал целиком фонарь:6RU945112D — Фонарь задний правый

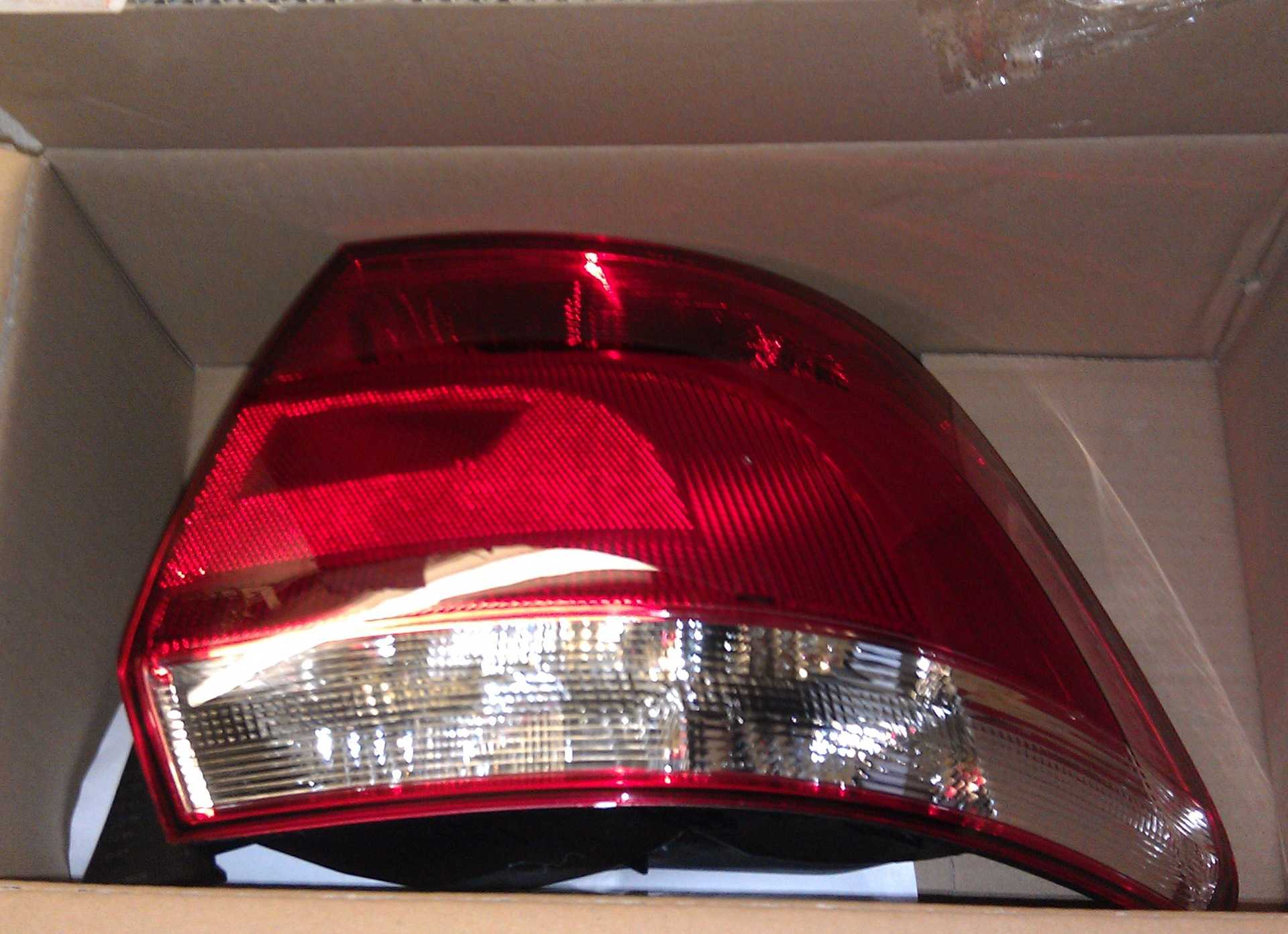

2. Вот он, фонарь моей мечты (с):

Для работы нужно: желание, теплый гараж(не май месяц), что-нить плоское(для снятия крепежей)… Поехали!

3. Никогда не снимал задние фонари на VW. Решил глянуть что к чему, открепив пару крепежей типа “елочка”, чтобы отодвинуть обшивку багажника:

Снимается просто, главное уловить момент когда он начинает двигаться, чтобы не сломать. Снял, посмотрел, понял, что снимать обшивку в районе фонаря совершенно не надо, а вот почему:

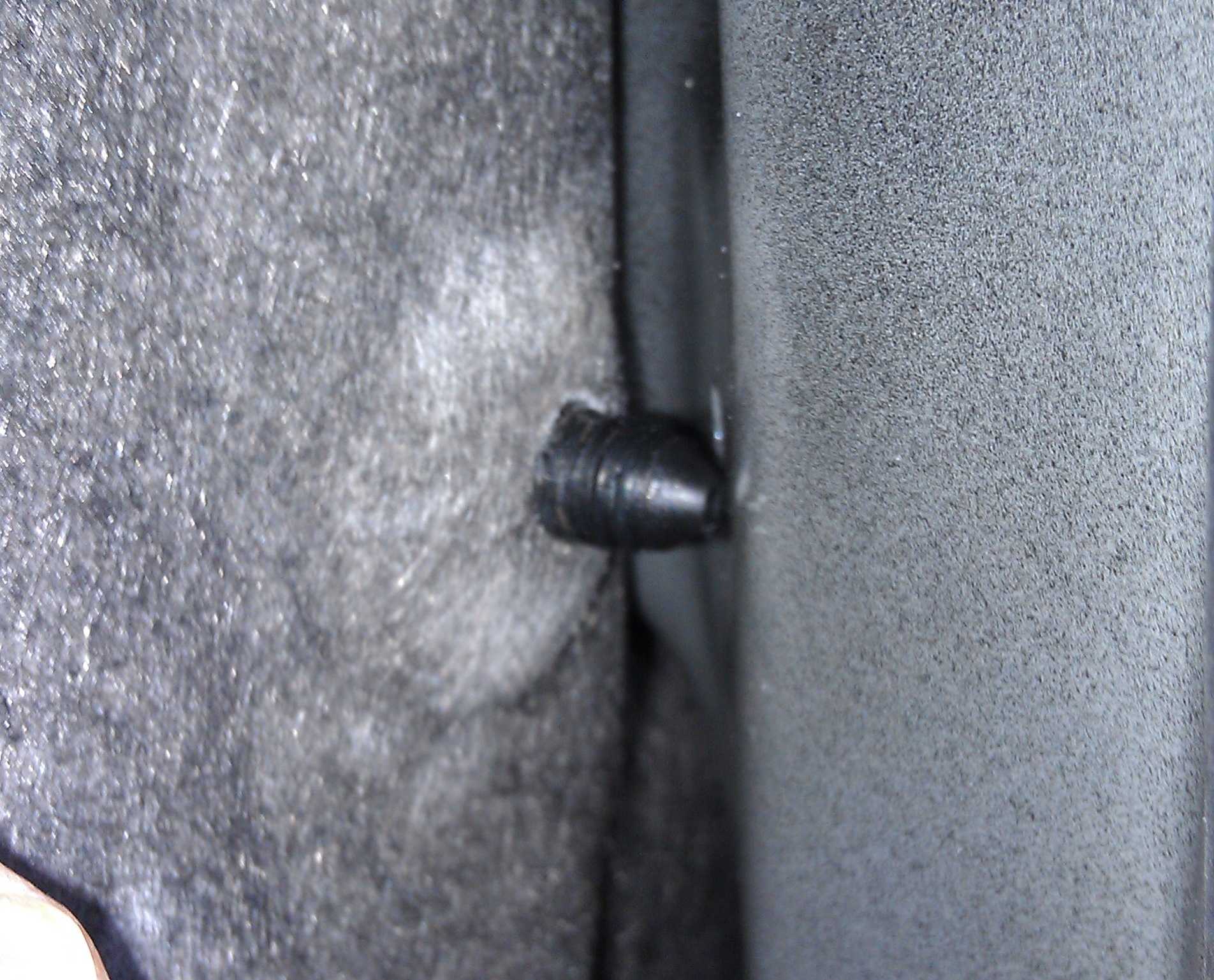

В обшивке, как раз есть отверстие для манипуляций с фонарем. Ну ладно, главное теперь все просто и понятно.

4. Через данное отверстие выкручиваем крепеж самого фонаря. Он будет такого плана:

5. Отсоединяем разъем питания. Фотки нет, потому как пальцы то еле пролезли. Нужно отодвинуть фиксатор разъема в направлении движения авто, далее снять сам разъем. Вынимаем фонарь.

6. Сняв фонарь надо отсоединить блок с лампочками, чтобы поставить их на новый плафон

Осторожно отсоединяем одно от другого. Вот что получилось

7. Далее проводим все манипуляции в обратном порядке, не забываем подключить разъем. И все! Машинка снова может “помаргивать” другим участникам движения.

Вот вроде и все. Максимально подробно описал сам процесс. Занял он где то минут 20, по незнанию, а сама процедура минут на 10, не более. За неимением Половодами книги по ремонту может кому сабж пригодится.

Отдельное спасибо focusnick29 за теплый гараж, цепкие пальцы(привет конструкторам разъема) See ya!

Какие лампы установлены в фонаре Приоры

В заднем фонаре Приора 4 лампы, которые отвечают за включение поворотников, мишени, заднего хода, стоп-сигнала и ПТФ. Они почти похожи, но имеют некоторые отличия.

• Индикатор имеет маркировку PY21W и имеет оранжевый цвет, при установке обычной белой лампы индикатор будет мигать белым цветом.
• Фонарь с габаритами и тормозами имеет две спирали, которые отвечают отдельно за торможение и подсветку.
• Свет заднего хода и ПТФ одинаковые.

Таблица маркировки задних фонарей

Назначение светильников	Маркировка	Характеристики
Задний ход	P21W	Белый
Мигающие огни	ПИ21В	Оранжевый цвет
Стоп-сигнал и цель	P21/5Вт	Две спирали для габаритов и тормозной сигнал
Задние ПТФ	P21W	Белый

Параметры выбора лампочки

Подбор изделий необходимо проводить в соответствии с техническими параметрами уже находящихся в эксплуатации агрегатов. Прежде чем менять источники света, необходимо прочитать в технической документации, какие изделия разрешено использовать конкретно в вашем автомобиле. Лучше всего будет взять перегоревшую лампочку и пойти с ней в магазин.

Изделия могут быть нескольких видов:

1. В конструкции что есть база или без нее. Цокольные варианты сегодня не пользуются особой популярностью, спрос на них постепенно снижается. Это связано с недостатками, например, с тем, что изделие плохо сочетается с другими контактами, и с отсутствием надежной фиксации. Так что лучшим вариантом будут лампочки без цоколя.
2. Устройство может быть оснащено двумя нитями накала или одной.
3. Стекло, которым оснащено изделие, может быть как матовым, так и цветным. Если говорить о лампах накаливания, то в данном случае принципиальной разницы нет. Что касается диодных элементов, то конечно в стоп-сигналы надо ставить блоки в красной рамке.
4. Также учитывайте мощность изделий, она может быть от 5 до 21 Вт. Чем выше мощность и детализация, тем сильнее будет излучаемый свет. Но помните, что слишком мощные устройства могут ослепить или ослепить едущего сзади автомобилиста, это тоже может привести к аварии. Также следует отметить, что более мощные изделия используют на порядок большее напряжение.
