Замена задних сайлентблоков на рено логан

Замена рычага спереди

Иногда при ремонте ходовой Рено Логан своими руками требуется замена или снятие рычага, например, при замене шаровой или сайлентблоков. Подвесьте переднюю часть машины – обязательно два колеса сразу. Если вывесите только одно, стабилизатор помешает демонтировать рычаг, поджав элементы подвески. Как выглядит левый рычаг смотрите на картинке. Он состоит из следующих элементов:

• сам рычаг;
• чехол опоры;
• шаровая;
• сайлентблок.

Передний рычаг

Отсоедините крепление штанги от рычага Логана и демонтируйте грязезащитный щиток двигателя. Открутите гайку стяжного болта соединения поворотного кулака и шаровой опоры, держа болт ключом.

Вытащите болт и выбейте его. При помощи надежной шлицевой отвертки или специальной лопатки разожмите соединение поворотного кулака и пальца шаровой. Упритесь монтажной лопаткой на поворотный кулак и отожмите рычаг вниз, выведя палец шаровой из отверстия поворотного кулака. При помощи головки ослабьте затяжку болта, который держит кронштейн подрамника на кузове. Открутите гайку крепления кронштейна подрамника и демонтируйте его с переднего болта, на котором держится рычаг на подрамнике.

С помощью накидного ключа открутите гайку переднего болта рычага, держа болт головкой подходящего размера. Вытащите болт и выбейте его оправкой. Открутите заднюю гайку крепления рычага и вытащите болт. Демонтируйте рычаг и установите в обратной последовательности новый или проведите другие работы по ремонту ходовой Рено Логан своими руками.

Меняем балку Renault Logan 1

Передняя часть подвески «Рено-Логан» состоит из двух рычагов, следовательно, в автомобиле имеет 4 сайлентблока. Благо, автопроизводитель позаботился о том, чтобы среди деталей отсутствовало разделение на передний и задний. Официальные СТО и сервисные центры «Рено» предлагают единственный вариант замены сайлентблоков — комплексная замена узла.

Иными словами, меняются полностью оба передних рычага.

Снятие, замена, установка балки задней подвески Renault Logan 2004-2015 Бензин

Безусловно, это оказывает прямое влияние на конечную стоимость ремонта, не считая оплаты за непосредственно работу. Если вы считаете эту опцию чрезмерной, а стоимость — явно не обоснованной, тогда вам подойдет второй вариант. Это — использование аналогов.

По многолетнему опыту, конечно же, можем с уверенностью рекомендовать французского производителя SASIC.

Их продукция зарекомендовала себя как надежные и долговечные запчасти. Не менее качественными, но несколько более дорогими, будут сайлентблоки переднего рычага от компании Lemforder или FEBI. Все приведенные выше производители в силах обеспечить надежную и бесперебойную работу подвески задняя балка на рено логан в среднем на км пробега. Как вариант, при отсутствии точного артикула, укажите хотя бы марку автомобиля и год выпуска или VIN-номер.

Эти параметры сузят область поиска до количества запчастей, что с уверенностью подойдут конкретно под ваш тип подвески. Элементы задней подвески рено Логан 1 — кронштейн крепления рычага балки к кузову; 2 — балка; 3 — кронштейн рычага; 4 — рычаг балки; 5 — амортизатор; 6 — буфер хода сжатия; 7 — подушки и шайбы верхнего крепления задняя балка на рено логан к кузову; 8 — болт крепления амортизатора к рычагу; 9 — нижняя прокладка пружины; 10 — пружина; 11 — верхняя прокладка пружины; 12 — тормозной механизм заднего колеса; 13 — цапфа заднего колеса; 14 — барабан тормозного механизма в сборе с подшипником заднего колеса; 15 — колпачок; 16 — гайка подшипника колеса; задняя балка на рено логан — сайлент-блок рычага балки; 18 — болт и гайка крепления рычага балки к кронштейну.

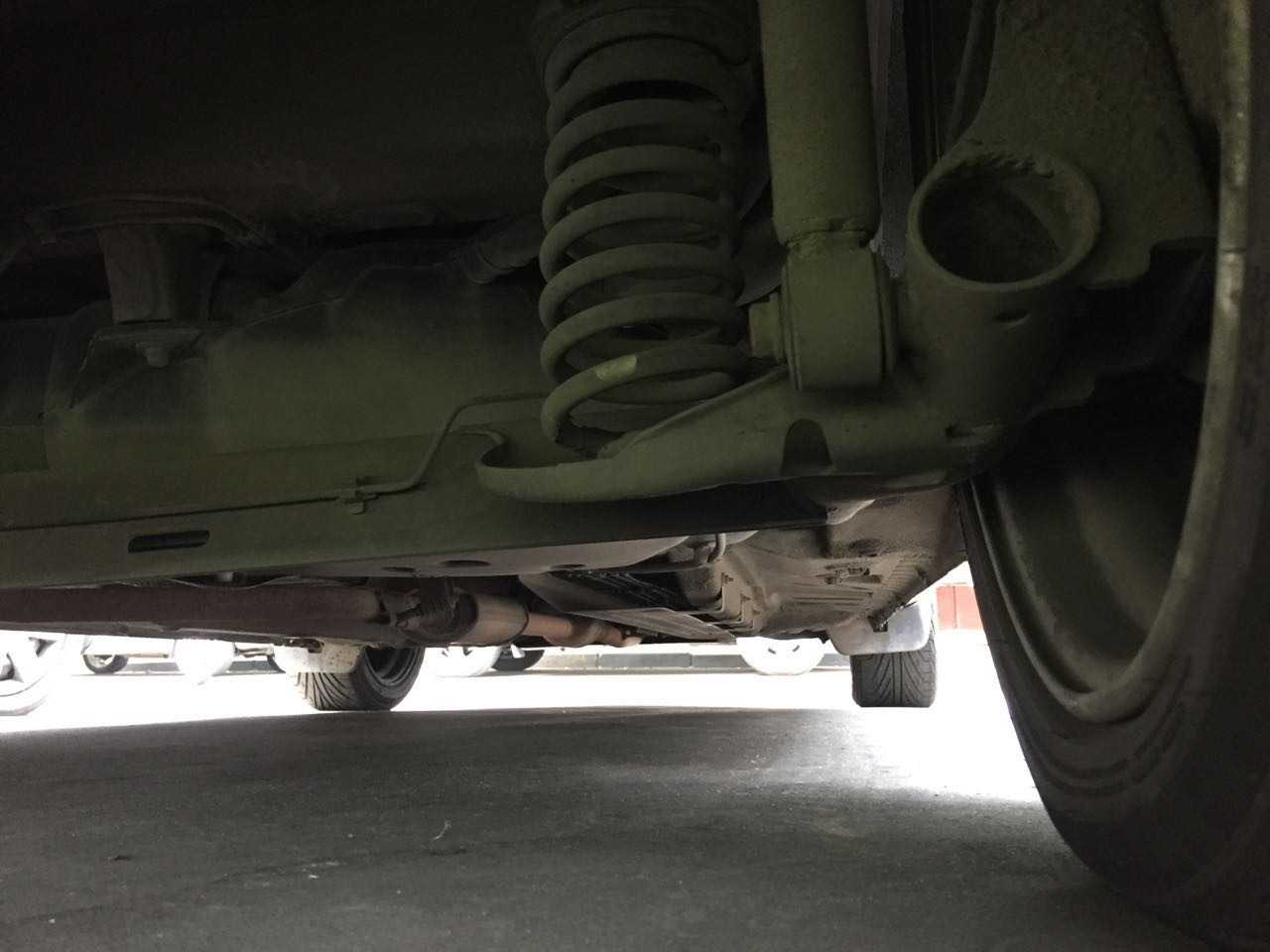

Задняя подвеска полунезависимая c упругой балкой, пружинная с телескопическими газонаполненными амортизаторами двухстороннего действия. К балке и рычагам приварены кронштейны для опоры пружин. Для повышения поперечной устойчивости и уменьшения углов крена внутри балки установлен стабилизатор поперечной устойчивости, концы которого приварены к усилителям рычагов.

Стабилизатор представляет собой трубу — по краям круглого сечения, а в средней части овального.

К рычагам подвески приварены фланцы для крепления осей задних колес и щитов тормозных механизмов. Спереди рычаги снабжены приварными втулками с запрессованными в них сайлент-блоками. Наружная обойма сайлент-блока — пластмассовая, а внутренняя — металлическая.

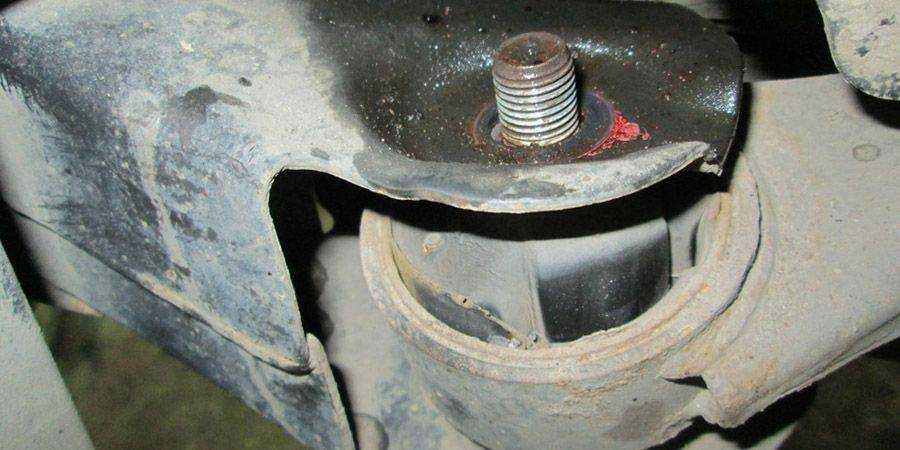

Резиновый массив сайлент-блока, привулканизированный к обоймам, в сечении несимметричен.

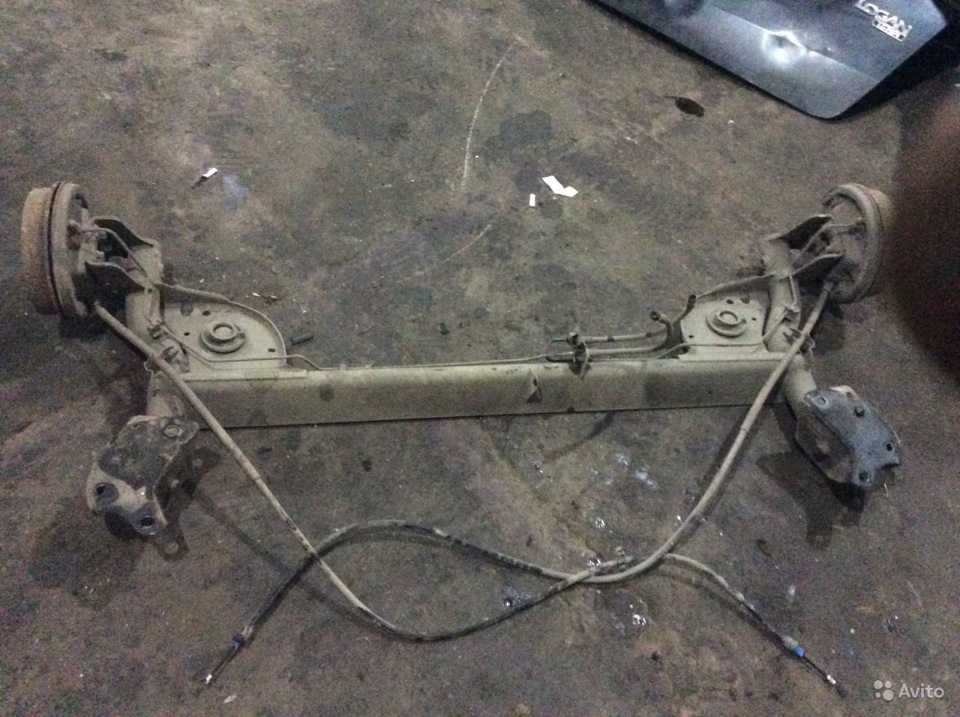

Задняя балка на Рено Логан

Поэтому при запрессовке сайлентблока в рычаг его необходимо строго ориентировать. В средней части на стабилизаторе установлена резиновая подушка Упругими элементами подвески являются винтовые пружины. Пружина опирается через резиновые прокладки: снизу — на кронштейн рычага и сверху — на опору, приваренную к лонжерону кузова.

Нижний виток пружины имеет меньший диаметр. Пружины задней подвески по жесткости делятся на классы. Класс пружины маркируется краской.

С правой и с левой сторон автомобиля должны устанавливаться пружины одного класса. При замене рекомендуется устанавливать пружины такого же класса, какие были установлены на автомобиле. Через внутреннюю обойму сайлент-блока проходит болт 2, соединяющий рычаг с кронштейном кузова. Кронштейн крепится к кузову тремя болтами 1 В нижнюю проушину амортизатора запрессован задняя балка на рено логан шарнир, через центральную втулку которого проходит болт, крепящий амортизатор к рычагу подвески.

Шток амортизатора крепится к кузову через две резиновые подушки одна — снизу опоры, другая — задняя балка на рено логан и две металлические шайбы. Система улавливания паров топлива.

Система выпуска газов. Предохранители и реле. Система управления двигателем. Освещение; световая и звуковая сигнализация. Автомобильная аудиосистема. Замена датчиков и выключателей. Схемы электрооборудования. Добавить в гараж Фильтровать. Период: Неделя Месяц Год. Всего просмотров:.

Оценить статью. Не обозначено.

Среднее время работы. Дополнить статью.

Снятие, замена, установка балки задней подвески Renault Logan 2004-2015 Бензин

Инструменты:

• Балонный ключ
• Гаечный ключ накидной изогнутый 18 мм (2 шт.)
• Вороток под торцевую насадку
• Насадка на вороток 18 мм
• Насадка на вороток 16 мм
• Насадка на вороток TORX E14
• Удлинитель торцевых насадок
• Домкрат
• Опоры под кузов
• Регулируемые опоры

Детали и расходники:

• Балка задней подвески
• Кронштейны балки задней подвески

Примечание:

Снятие балки задней подвески лучше всего производить на подъемнике. Но если нет такой возможности, то можно поднять заднюю часть автомобиля домкратом, установленным под балку, после чего установить опоры под гнезда, предназначенные для установки домкрата (расположены на кузове автомобиля).

Полезный совет:

Выполняйте снятие балки задней подвески, заручившись помощью нескольких помощников, задачей которых будет заключаться удерживании и опускание балки.

1. Снимаем задние колеса, следуя инструкциям этой статьи.

Предупреждение:

Ослабление и затяжка колесных болтов производится исключительно на автомобиле, который установлен на земле.

2. Снимаем трубки гидропривода с патрубков тормозных механизмов задних колес и снимаем их с креплений на балке подвески.

Примечание:

Если на автомобиле установлена АБС, дополнительно нужно снять с тормозных щитов датчики скорости вращения колес.

3. Устанавливаем под балкой регулируемые упоры.

4. Снимаем пружины задней подвески, как описано здесь.

5. Выкручиваем и извлекаем болты нижних креплений амортизаторов.

6. Откручиваем по четыре болта крепления цапф с обеих сторон автомобиля, после чего снимаем цапфы вместе с тормозными механизмами, приводными тросами стояночной тормозной системы, а затем выводим демонтированные детали через зазор между балкой задней подвески и днищем автомобиля. Все эти детали размещайте на полу с максимальной аккуратностью.

7. С каждой стороны автомобиля выкручиваем и вынимаем по два болта крепления кронштейнов балки задней подвески.

8

Осторожно снимаем балку задней подвески в сборе с кронштейнами

9. Откручиваем и снимаем гайки болтов крепления балки к кронштейна. Чтобы болты не проворачивались, их необходимо удерживать вторым гаечным ключом.

10. Снимаем кронштейны с балки задней подвески.

11. Проводим осмотр кронштейнов и балки задней подвески на наличие повреждений и дефектов. Все неисправные детали необходимо заменить.

12. Сборка и установка всех снятых узлов происходит в порядке, обратном снятию.

Предупреждение:

Болты крепления балки нужно затягивать исключительно на “нагруженной” подвески. Для этого необходимо поставить автомобиль на колеса.

13. После сборки выполняем прокачку тормозной системы, следуя инструкциям этой статьи.

14. Выполняем регулировку привода стояночной тормозной системы, как описано здесь.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

http://remont-logan.ru/zamena-zadnej-balki/http://proremontreno.ru/logan/podveska/zadnyaya.htmlhttp://rulikoleso.ru/remont-renault/zamena-sajlentblokov-zadnej-balki-renault-loganhttp://zamenarenault.ru/logan/podveska-i-rulevoe/zadnyaya-balka.htmlhttp://carpedia.club/Sniatie-zamena-ustanovka-balki-zadnei-podveski-Renault-Logan-2004-2015-Benzin

голоса

Рейтинг статьи

Задняя подвеска Рено Логан: Описание конструкции

Элементы задней подвески рено Логан
1 — кронштейн крепления рычага балки к кузову;
2 — балка;
3 — кронштейн рычага;
4 — рычаг балки;
5 — амортизатор;
6 — буфер хода сжатия;
7 — подушки и шайбы верхнего крепления амортизатора к кузову;
8 — болт крепления амортизатора к рычагу;
9 — нижняя прокладка пружины;
10 — пружина;
11 — верхняя прокладка пружины;
12 — тормозной механизм заднего колеса;
13 — цапфа заднего колеса;
14 — барабан тормозного механизма в сборе с подшипником заднего колеса;
15 — колпачок;
16 — гайка подшипника колеса;
17 — сайлент-блок рычага балки;
18 — болт и гайка крепления рычага балки к кронштейну

Задняя подвеска полунезависимая c упругой балкой, пружинная с телескопическими газонаполненными амортизаторами двухстороннего действия. К балке и рычагам приварены кронштейны для опоры пружин.
Для повышения поперечной устойчивости и уменьшения углов крена внутри балки установлен стабилизатор поперечной устойчивости, концы которого приварены к усилителям рычагов. Стабилизатор
представляет собой трубу — по краям круглого сечения, а в средней части овального.
К рычагам подвески приварены фланцы для крепления осей задних колес и щитов тормозных механизмов. Спереди рычаги снабжены приварными втулками с запрессованными в них сайлент-блоками. Наружная
обойма сайлент-блока — пластмассовая, а внутренняя — металлическая. Резиновый массив сайлент-блока, привулканизированный к обоймам, в сечении несимметричен. Поэтому при запрессовке сайлентблока в
рычаг его необходимо строго ориентировать.

В средней части на стабилизаторе установлена резиновая подушка
Упругими элементами подвески являются винтовые пружины. Пружина опирается через резиновые прокладки: снизу — на кронштейн рычага и сверху — на опору, приваренную к лонжерону кузова. Нижний виток
пружины имеет меньший диаметр. Пружины задней подвески по жесткости делятся на классы. Класс пружины маркируется краской. С правой и с левой сторон автомобиля должны устанавливаться пружины
одного класса.
При замене рекомендуется устанавливать пружины такого же класса, какие были установлены на автомобиле.


Через внутреннюю обойму сайлент-блока проходит болт 2, соединяющий рычаг с кронштейном кузова. Кронштейн крепится к кузову тремя болтами 1
В нижнюю проушину амортизатора запрессован резинометаллический шарнир, через центральную втулку которого проходит болт, крепящий амортизатор к рычагу подвески. Шток амортизатора крепится к кузову
через две резиновые подушки (одна — снизу опоры, другая — сверху) и две металлические шайбы. Между подушками на штоке амортизатора установлена распорная втулка, не позволяющая подушкам сильно
деформироваться при затягивании гайки штока.

Задняя подвеска:
1 — барабан тормозного механизма;
2 — амортизатор;
3 — пружина;
4 — балка задней подвески;
5 — кронштейн крепления рычага балки к кузову

На штоке амортизатора установлен буфер хода сжатия, к которому крепится чехол.
Подшипники задних колес двухрядные роликовые. Роль ступицы заднего колеса выполняет тормозной барабан, в отверстии которого с натягом установлено наружное кольцо подшипника. Внутренние кольца
подшипника установлены на цапфе (оси) заднего колеса с небольшим зазором. В барабане подшипник фиксируется стопорным кольцом. В процессе эксплуатации подшипник не требует пополнения смазки.
Углы установки задних колес заданы конструктивно геометрией балки и в эксплуатации не подлежат регулировке. Углы можно лишь проверить на специальном стенде и сравнить с контрольными значениями
(угол развала –0°51’±15′, схождение колес +0°44’±15′). В том случае, если значения углов установки задних колес не соответствуют контрольным значениям, необходимо проверить состояние элементов
задней подвески.

Пружина задней подвески Рено Логан:
1 — верхняя прокладка;
2 — пружина;
3 — нижняя прокладка

Амортизатор задней подвески:
1 — гайка крепления штока;
2 — шайба;
3 — подушка штока;
4 — распорная втулка;
5 — буфер хода сжатия;
6 — чехол;
7 — защитный колпак;
8 — амортизатор

Узел подшипника заднего колеса:
1 — цапфа;
2 — барабан тормозного механизма;
3 — подшипник заднего колеса;
4 — стопорное кольцо подшипника;
5 — гайка подшипника;
6 — колпачок

Цапфа заднего колеса крепится четырьмя болтами через щит тормозного механизма к фланцу балки задней подвески

Цилиндрический буртик, выполненный на цапфе, предназначен для центрирования щита тормозного механизма

Замена сайлентблоков Рено Логан

Рено Логан – автомобиль, пришедшийся «ко двору» на постсоветском пространстве. Неказистый внешне «француз» полюбился своей надежностью и выносливостью. Неудивительно, ведь Логан специально адаптирован для российского рынка, что проявилось в относительной простоте конструкции, высоком клиренсе, крепкой подвеске и доступности обслуживания. Тем не менее, отечественные дороги – настоящее испытание для автомобилей и, рано или поздно, ходовой части приходит маленький пушной зверек с ценным мехом. В частности, возникает такая проблема, как замена сайлентблоков Рено Логан. Сайлентблок соединяет детали подвески, а также гасит возникающие в процессе движения колебания, предохраняя от повреждений рычаг подвески и снижая нагрузку на кузов автомобиля.

Если Вы заметили, что автомобиль мотает на трассе и появляется неравномерный износ шин – значит, пришло время проверить состояние сайлентблоков. Как правило, их четыре. Конструктивно сайлентблок представляет собой металлическую втулку с резиновой вставкой, запрессованные в обойму. Неисправностями являются износ втулки, нарушение целостности (расслоение) резиновой вставки и (или) обоймы.

Крайне не рекомендуем продолжать эксплуатировать машину с неисправными сайлентблоками, так как это чревато поломкой всего рычага подвески и повреждением посадочного места блока.

Поэтому не экономьте на запасных деталях для автомобиля – выбирайте только качественные запчасти.

Живут сайлентблоки Логана примерно 60-70 тысяч километров. Замена не представляет сложности и доступна практически каждому автолюбителю.

Состав работ «замена сайлентблоков Рено Логан» включает в себя:

1. Вывесить и снять колесо;
2. Очистить рычаг подвески от загрязнений, обработать средством «жидкий ключ» резьбовые соединения;
3. Отвернуть рычаг от шаровой опоры и стойки амортизатора;
4. Вывернуть болты крепления сайлентблоков и снять «лапу».
5. Далее следует заменить рычаг в сборе с сайлентблоками. Следует отметить, что отдельно сайлентблоки на Рено Логан не продаются, но можно подобрать аналоги от других авто. В таком случае придется извлечь изношенные детали из рычага и запрессовать новые (понадобится специальный инструмент — запрессовыватель, подходит от ВАЗ 2107).

Некоторые автолюбители используют качественные сайлентблоки от ауди B3 и B4. Правда, для того чтобы установить эти детали на француза, придется предварительно развальцевать их сверлами диаметром 11 и 12 мм. Не спешите, большие обороты дрели могут сжечь резиновую вставку. Руководствуйтесь принципом «тише едешь – дешевле будет».

Прежде чем определиться с тем или иным вариантом, просчитайте экономическую часть замены и планируемую трудоемкость. Сделайте правильный выбор и верный Логан верой и правдой будет служить Вам.

Работы перед ремонтом: площадка и инструменты

Подготовительные работы – важнейшая часть ремонта. Во-первых, это упросит и ускорит рабочий процесс. Во-вторых, вы не будете в суматохе пытаться найти нужный ключ или болт. Рекомендованный перечень инструментов, которые гарантированно потребуется при замене, приведен ниже:

• Любой ударный инструмент: подойдет маленький молоток.
• Рожковый ключ на 10 и 32.
• Домкрат – важнейший инструмент, без которого замена запчасти данного вида попросту невозможна.
• Набор универсальный болтовых ключей.

Настоятельно рекомендуем установить автомобиль на устойчивую поверхность. Можно подложить под колеса упоры, чтобы в процессе ремонта авто не повело. Не забывайте поставить его предварительно на ручник.

Как заменить подшипник задней ступицы?

Активная езда на автомобиле, низкое качество дорог и прочие факторы негативно влияют на подшипник задней ступицы и вынуждают автолюбителя производить его замену. Как и в прошлом случае, такую работу реально сделать своими руками.

• Подготовьте необходимый набор инструмента для демонтажа элемента ходовой части. Вам потребуется молоток, оправка на 4,9 см, а также съемник для стопорных колец.
• Поднимайте нужное колесо домкратом и демонтируйте его.
• Снимайте тормозной барабан, после чего убирайте упорное кольцо.
• Используйте оправку для демонтажа вышедшего из строя подшипника.
• Осмотрите углубление ступицы. Если эта часть загрязнена, вычищайте ее с помощью мягкой тряпки, смоченной в бензине, после чего наносите смазывающей состав (используйте Литол-24 или его аналоги).
• С помощью оправки устанавливайте новый подшипник. В процессе запрессовки своими руками будьте внимательны — прикладывайте усилие к внешнему кольцу. В противном случае высок риск повреждения подшипника.
• Возвращайте все элементы подвески в обратной последовательности. При этом крепежную гайку, удерживающую ступицу, протягивайте с усилием в 175 Н*м (используйте динамометрический ключ).

Что такое сайлентблоки

Сайлентблоки – это специальные виброизоляторы, которые состоят из двух частей: две металлические половинки, вставленные друг в друга, и резиновая вставка, расположенная между ними. Главным отличием от прочих виброизолирующих деталей является то, что процесс вулканизированной обработки даёт возможность создать очень прочное и неразъединяемое соединение двух различных материалов (металл, резина). Вследствие чего сила трения между составляющими детали снижается до минимума.

Сайлентблоки выполняют одну главную функцию, а точнее, гасят радиальные, торсионные и осевые колебания. Поэтому они применяются в узлах соединения деталей подвески автомобиля (к примеру, рычаг подвески и кузов на Рено-Логан).

Важно! Чтобы с течением времени не возникало никаких проблем с сайлентблоками, важно покупать их только от производителей, сотрудничающих с концерном Рено и производящих детали и под их машины. Примером такой компании может считаться Lemforder

Пошаговая инструкция: этап первый

Поднимите зад машины и демонтируйте заднюю пару колёс. Тщательно почистите арки, достаньте тросики ручного тормоза и извлеките из задней балки. Демонтируйте регулятор усилия и снимите тормозные патрубки. Следующая задача — заглушить тормозную магистраль.

Это делается и на балке, и на автомобиле путём затыкания трубок. Достаём амортизаторы и откладываем в сторону. Далее предстоит снять саму деталь. Лучше работать с помощником. Чтобы демонтировать деталь, выкручиваем гайки кронштейна.

Пометьте правый и левый торсион, чтобы в дальнейшем поставить их на свои места. Резцом оставьте небольшие зарубки на торсионе, чтобы знать его положение относительно муфты. Теперь нужно выбить сайлентблоки.

Вооружившись кувалдой в 2–3 килограмма, несколькими ударами выбиваем кронштейн. Сайлентблок обычно обтянут резиной, которая помешает в процессе, поэтому лучше её высверлить.

Теперь необходимо разъединить кронштейн и торсион. В теории это делается съёмником, но так получится у владельцев, которые недавно вынимали торсион. Остальным же нужно разъединить детали при помощи кувалды. В результате торсион должен отсоединиться от кронштейна.

Альтернативный метод снятия сайлентблока: распилить его посередине — между балкой и кронштейном, и извлечь. Операцию необходимо выполнять максимально аккуратно, не повредив исправные детали.

Замена шаровой

Шаровая опора Рено Логан требует замены при повреждении защитного чехла или возникновении люфта в шарнире. Демонтируйте рычаг передней подвески в сборе с шаровой. Попеременно с разных сторон подденьте шлицевой отверткой корпус опоры под буртик, а затем выпрессуйте шаровую из отверстия рычага, опираясь на его ребро. Осмотрите проушину на предмет разрывов и трещин – ничего подобного быть не должно.

Перед монтажом новой шаровой хорошенько очистите посадочное отверстие от коррозии и грязи. Подложите инструментальную головку или трубу подходящего диаметра под рычаг и вставьте новую шаровую. Ударами молотком по оправке или головке запрессуйте опору в отверстие рычага. Последующая сборка производится в обратной последовательности.

Выбираем сайлентблоки: оригинальные запчасти или аналоги?

Качественная деталь – залог надежной и долговечной работы всей подвески в целом

Чтобы сделать выбор в пользу наилучшего сайлентблока, следует обратить внимание на два ключевых момента:

1. бренд компании-производителя сайлентблока;
2. его качественные характеристики и показатель надежности.

Чтобы подобрать правильные сайлентблоки, воспользуйтесь артикулами, которые отпечатываются на самих деталях. Если по какой-либо причине сделать это не удается, используйте каталог оригинальных запчастей Рено. Поиск запчастей по артикулам от производителя – благое дело. Применять этот способ стоит при покупке как сайлентблока, так и других деталей авто. Все-таки рекомендуем по возможности проводить замену задних сайлентблоков Рено Логан на оригинальные детали.

• По заданной марке автомобиля, году выпуска и поколению. Это, как минимум, сузит круг поиска до необходимого количества деталей, подходящих по марке.
• По коду VIN – универсальному номеру кузова автомобиля.
• По артикулу. Если знаете артикул нужной детали, то этот способ считаем наиболее подходящим. При наличии артикула, интернет-мошенники практически полностью лишаются возможности вас обмануть.

Как видим, при подборе запасных частей важно точно знать, что вы выбираете среди сайлентблоков для Рено Логан. В этом вам помогут фильтры, настроенные на параметры из списка выше

Обратите внимание на работу развал-схождения за последний период. Если заметны какие-то отклонения от нормы, не лишним будет проверить сайлентблоки

Искривление, отклонение и небольшой люфт в положении рычага

Этот осмотр проводится целенаправленно, поэтому придется сперва поднять автомобиль на домкрате или загнать на смотровую яму.

Безусловно, наиболее подходящий вариант – приехать на СТО, где специалисты и опытные мастера установят точную причину неисправности. Но подойдет и тщательный визуальный осмотр. Вполне по силам самостоятельно установить, в каком состоянии находится сайлентблок.

Каждый автовладелец должен понимать, что водить неисправный автомобиль небезопасно. Какие-либо отклонения в работе сайлентблока могут повлечь за собой следующие опасности:

1. Потеря управляемости на скорости выше 80 км/ч.
2. Потеря управляемости на поворотах и виражах.
3. Неравномерный и чрезмерно быстрый износ протектора шин.
4. Разрушение пазов, в которых установлены шарниры.

Сложно определить, когда в задней балке автомобиля появились неисправности. Симптомы выглядят следующим образом: задние колёса попадают в яму, и водитель слышит приглушённый удар. Первое, что приходит в голову — отказ амортизаторов. Но обычно установка новых деталей дефект не исправит.

Балка задней ходовой части: тонкости замены

Передняя подвеска семейного Рено Логан реализована в конструктивном плане на общеизвестной модели McPherson. Основа ее структуры — это объединенные в единые стойки амортизаторы и пружины. Поперечными рычагами служат штампованные треугольные конструкции, которые крепятся к поворотному кулаку посредством шаровой опоры и к подрамнику – кронштейнами с сайлентблоками.

Для удерживания автомобиля Рено Логан от кренов на дороге служит поперечный стабилизатор, представленный металлической штангой, которая посредством собственных стоек опирается на другие элементы ходовой. Непосредственный контакт стабилизатора с подрамником происходит через втулки. Такое устройство подвески.

Эта, проверенная эксплуатацией и множеством тестов конструкция ходовой, зарекомендовала себя, как весьма надежная. В числе неоспоримых достоинств подвески присутствует сравнительно низкая стоимость ее деталей.

Для осуществления корректных мер по замене пружин или прочих элементов в ходовой части в Renault Logan, а это передняя подвеска и задняя подвеска, требуется наличие определенного комплекта инструментов и приспособлений. Не помешают и навыки выполнения работ данного характера. Вооружившись всем необходимым, можно произвести ремонт без особых затруднений.

Действуйте так:

• Подготовьте инструмент для ремонта. Вам потребуются головки на «восемнадцать», пара ключей на «восемнадцать», дополнительный рычаг, а также специальный ключ Torx
• Послабляйте и скручивайте крепежные болты на колесе, а далее — снимайте его.
• Демонтируйте трубопроводы тормозной системы, установленные на балке.
• Отделяйте от демонтируемого узла нагрузочный стержень регулятора тормозных усилий.
• Снимайте пружины задней ходовой части, после чего скручивайте крепежные болты, удерживающие амортизатор. Выбрасывайте их — повторное применение запрещено.
• Выводите тросики привода ручника из креплений на балке задней ходовой части Рено.
• Найдите с левой и правой стороны по четыре болта, удерживающих цапфы — снимайте их вместе с тормозными элементами и тросиками ручника. Чтобы достать устройства, протягивайте его между днищем машины и балкой ходовой. После укладывайте демонтированную часть на чистую поверхность.
• Выкручивайте по три крепежных болта, удерживающих кронштейны балки слева и справа, после чего снимайте эту часть вместе с кронштейнами.
• Скручивайте гайки, которые установлены на болтовых соединениях, удерживающих кронштейны на балочной части. Чтобы исключить прокручивание, ставьте ключ на головке болта. Убирайте кронштейны в сторону.
• Устанавливайте новую балку своими руками по обратному алгоритму. Протяжку крепежных болтов балки производится после опускания машины на землю.
• В завершение прокачайте тормоза и подрегулируйте ручник

Как заменить амортизатор задней подвески Рено Логан?

Одним из наиболее «слабых» элементов ходовой части автомобилей (в том числе и Renault) считается амортизатор. Его замена требуется в следующих случаях:

• Потеря рабочих характеристику устройством.
• Износ сайлентблока.
• Разрушение резиновых подушек или чехла.

Чтобы подвеска вела себя предсказуемо на дороге, меняйте два амортизатора сразу. Во избежание повреждений тормозных шлангов, снимайте каждую часть отдельно — сначала амортизатор слева, а после — справа (или наоборот).

Для замены элемента ходовой своими руками действуйте так:

• Открывайте багажный отсек и поднимайте обивочную часть колесной арки.
• Скручивайте гайку верхнего крепежа амортизатора. При этом удерживайте шток от прокручивания.
• Демонтируйте резиновую подушку и опорную шайку.
• Скручивайте болт, удерживающий амортизатор снизу. Снимайте устройство своими руками вместе со всей конструкцией (резиновой подушкой, чехлом и прочими элементами).
• Осматривайте каждую часть и производите замену новым устройством.
• Перед монтажом ставьте на место демонтированные в процессе ремонта детали.
• Устанавливайте амортизатор, ставьте нижний крепежный болт, после чего наживляйте подушку и опорную шайбу, а далее накручивайте гайку.

Более подробно процесс замены можно посмотреть на видео:

Как видно из статьи, задняя подвеска легко поддается ремонту своими руками. Если же возникают проблемы, всегда можно обратиться к специалистам или же попросить помочь более опытных товарищей.

Рено Логан замена сайлентблоков задней балки

Замену проводил сам, на эстакаде. Смотрю, почти все ставят сайлентблоки фирмы Lemforder: 3128501. Но у нас цена на них выросла и больше 3000 за пару. Я выбрал фирму Febi: 27539.

На коробке «Made in germany», и на самой детали

Замену проводил один под чутким «руководством» видеозаписи многоуважаемых ребят:

вот только я амортизаторы не откручивал, пружины не снимал. Домкратим колесо, подкладываем страхующий упор под машину.

расслабляем болт сайлентблока, затем откручиваем кронштейн крепления балки. Под балку подкладываем тоже упор. Домкрат из под машины не убираем, им удобно регулировать открученную балку. Поднимаем немного машину и выпрессовываем сайлентблок. Я выбивал ударной отверткой. Вышел вообще без проблем.

Запрессовывал такой же приспособой, как и ребята канала «Ремонт рено». Единственное, в чем хочу им возразить — это расположение сайлентблока в балке. Парни советуют расположить так (усики сайлентблока рекомендуют расположить по красной линии)

Я сделал, как они и советуют, доверяю я им!)) однако, считаю, что правильно так (как и есть на фото):

Так родные и стояли. Я сначала думал, что у меня их провернуло, но после того как все сделал и выехал с эстакады, понял, что родные стояли правильно, а ребята немного заблуждаются.

Да, перед процедурой, не забыть вытащить штангу регулятора тормозных усилий из балки (если авто без АБС), но это на видео есть.

Результатом проделанной работы доволен. Задняя подвеска перестала «б’ухать» (ударение на У) и стучать при проезде кочек и ям. Впереди замена пыльников рулевой рейки и поездка на развал-схождение.

Посмотрите интересное видео по этой теме

Все о сайлентблоках: описание и разновидности

Функция сайлентблока состоит в соединении задней балки подвески и кузова автомобиля. Вторичная функция – гашение колебаний и вибраций во время движения. Конструкция этого элемента узла достаточно проста. Состоит он всего из двух компонентов: втулки и резиновой прокладки. Втулки делятся на внешние и внутренние. Внешние изготавливаются из пластика, внутренние – из металла.

Резиновая прокладка, расположенная в пустом пространстве между втулками, заполняет его не полностью. Прорезиненные участки чередуются с «пустотами», что позволяет этому элементу узла легче скручиваться при необходимости. Конструкция сайлентблока одновременно выполняет две опции: противостоит нагрузкам на балку в движении, а также не позволяет порваться резиновой прокладке.

Традиционно детали автомобиля установлены в положенном им месте с соблюдением всех требований

Что касается сайлентблока, то он имеет еще пространственную ориентацию, поэтому установить его корректно очень важно

Деталь во время движения транспортного средства подвергается ряду воздействий извне:

• влияние окружающей среды: дождь, ветер, град и снег;
• влияние тряски, нагрузки ударного типа от движения по неровностям дорожного полотна;
• влияние скручивающей нагрузки, возникающей при движении задней балки.

Эти процессы принято считать естественными, поэтому фактор износа от них заложен в конструкцию сайлентблока инженерами-проектировщиками. В нормальных условиях, при размеренной езде по качественной дороге, связующий элемент подвески с легкостью пройдет до 100 тыс. км. В реальности же ситуация, описанная выше, случается крайне редко. Чаще на сайлентблок оказывает влияние и ряд внешних факторов:

• неправильная установка сайлентблока: не соблюдение технологии и прочее;
• движение по дороге с песчано-солевым покрытием в зимний период;
• регулярное движение по плохим дорогам с наличием ям, ухабов, выбоин и др.

Чем реже вы подвергаете свое транспортное средство движению в ситуациях, описанных выше, тем дольше исправно прослужит сайлентблок и подвеска в целом. Сайлентблок задней балки Renault Logan – вполне устойчивая к износу деталь, если обеспечить ей хоть сколько-нибудь щадящие условия.

Подготовка к замене: что потребуется

Качественная и размеренная подготовка к ремонту – это уже полдела в вопросе замены такого узла, как сайлентблок. При самоличном участии в замене потребуется ряд инструментов и приспособлений. Мы собрали для вас полный набор необходимого инвентаря ниже:

• Домкрат – важнейший участник ремонта, без которого не обойдется ни одна работа с подвеской. Даже если вы установите авто над смотровой ямой, поднять задний колесный ряд все равно придется.
• Съемник нужного типа. Зависит от поколения, к которому относится ваш автомобиль.
• Набор рожковых или болтовых ключей в диапазоне от 10 до 32.
• Вороток, трещотка и торцовые головки – этот набор потребуется для того, чтобы снять труднодоступные крепежи.
• Ветошь, чтобы убрать смазку и выделяющиеся масла.
• Новая баночка смазки, которая нужна для увлажнения узла после обратной сборки.
• Небольшой ударный молоток (может потребоваться для отвинчивания заржавевших крепежей).

Если есть возможность, позовите друга на помощь. Ряд работ по замене, как вы сможете далее убедиться сами, удобнее и быстрее выполнить вдвоем. Например, это касается снятия балки. Вам необходимо открутить все крепежные элементы, а друг поможет удержать балку на весу. Безусловно, вы справитесь и в одиночку, но, как говорится, «одна пара рук – хорошо, а две – лучше».

В заключение

Задний сайлентблок Логан – важнейший элемент подвески. От него напрямую зависит ряд факторов: устойчивость на дороге, управляемость, маневренность и, самое главное, безопасность водителя и пассажиров автомобиля

Глядя на это, становится очевидно, что очень важно вовремя выявить неисправность и решить проблему

Сайлентблок – довольно износостойкий элемент подвески, поэтому можно с уверенностью утверждать, что он продержится минимум 75 тыс. км. В случае, если диагностика выявит неисправности, частичное или полное разрушение резинометаллической втулки, следует выполнить замену сайлентблока. Инструменты и этапность работ мы описали в предыдущих пунктах этой статьи.

Далеко не каждый водитель может проявить себя в качестве автомобильного мастера. Если вы – как раз из тех, кто на «вы» с железным конем, то незазорно обратиться в сервисный центр. Опытные мастера выполнят эту работу быстро и качественно за вполне доступную стоимость.

Обратите внимание и на выбор деталей. Как мы говорили, оригинальные запчасти всегда лучше, чем самый качественный аналог

Но, если принципиально есть желание сэкономить на замене сайлентблока, то вполне сгодится и хорошая запчасть-аналог.
