Замена колодок Рено Логан: что нужно знать

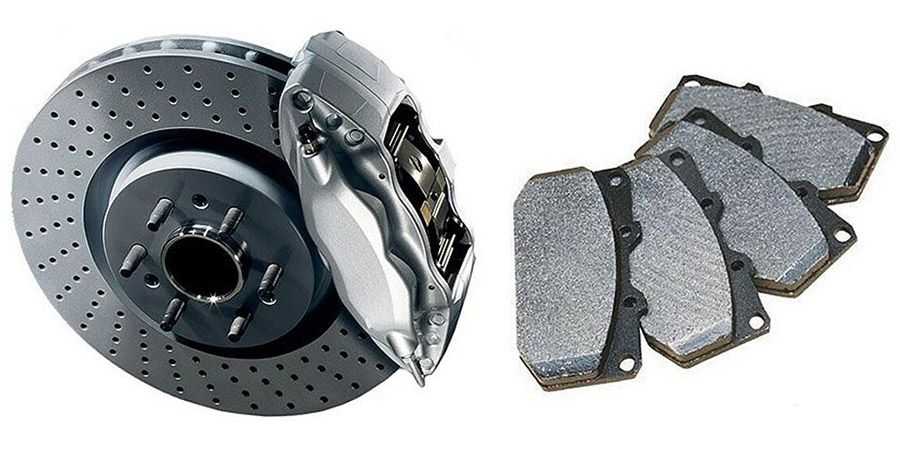

Тормозные колодки требуют к себе внимания, их необходимо вовремя менять и следить за техническим состоянием. Износившиеся детали перестанут выполнять свои функции, а это не только сбой в работе автомобиля, но и возникновение разных аварийных ситуаций. Более того, изношенные колодки выводят из строя тормозные диски или барабаны.

Замена колодок входит в перечень ТО автомобиля. Сроки замены указаны в технической документации автомобиля, где завод-производитель указывает минимальную толщину фрикционных накладок, при которых еще может эксплуатироваться автомобиль.

Также замена тормозных колодок Рено Логан нужна тогда, когда замечены признаки износа. Замена передних и/или замена задних тормозных колодок Рено Логан необходима при появлении малейших признаков (посторонние звуки при нажатии на педаль тормоза, снижение эффективности торможения, рывки при торможении и т.д.)

В общем, на износ задних либо передних тормозных колодок могут указывать такие признаки:

• появление сигнала с датчика износа;
• механическое повреждение или неравномерный износ деталей;
• повышение усилия на педали и увеличение тормозного пути;
• увеличение хода педали тормоза и т.д.

В любом случае, на Логан замена задних тормозных колодок или передних не является сложной процедурой, однако требуется учитывать ряд нюансов

Прежде всего, важно подобрать подходящие колодки

Некоторые рекомендации по выбору колодок:

• использование оригинальных, рекомендованных автопроизводителем тормозных колодок;
• при подборе аналогов лучше отдавать предпочтение известным брендам;
• поверхность фрикционных накладок должна быть ровной, с равномерно распределенными вкраплениями;
• хорошо, когда на колодках отмечено присутствие штампов либо производственных отметок, указаны спецификации колодок и т.д.

Как поменять передние колодки Рено Логан

Итак, замена передних колодок Рено Логан необходима в случае, когда общая толщина составляет 6 мм, на колодке тормозной системы появились следы замасливания, при осмотре были обнаружены трещины, борозды и другие дефекты.

Замена передних колодок на Логане:

• при необходимости, выкачать из бачка немного тормозной жидкости (если уровень на отметке максимум);
• провести демонтаж переднего колеса;
• переместить поршень внутрь цилиндра посредством отвертки с широким жалом, вставив ее в отверстие суппорта и упершись между суппортом и основанием, сместить скобу;
• ключом на «13» скрутить крепежный болт скобы, удерживающей ее на направляющем пальце, ключом на «17» зафиксировать от прокручивания;

Рено Логан: замена задних тормозных колодок

Замена задних колодок необходима в том случае, когда произошло отслоение накладок или на поверхности появились трещины и царапины, толщина фрикционных накладок предельно снизилась ниже допустимой нормы.

Общий порядок действий по замене задних колодок:

• при помощи отвертки, поддев колпак, закрывающий ступицу, демонтировать его;
• используя головку на «30» скрутить гайку подшипника, демонтировать заднее колесо, зафиксировав автомобиль на опорной стойке, опустить ручной тормоз;
• демонтировать барабан в комплексе с подшипниками, очистить детали тормозной системы от загрязнений;
• используя плоскогубцы, отбросить нижний край регулирующей пружины для ее демонтажа;
• снять рычаг, регулирующий зазоры, отверткой вывести стяжную пружинку из зацепления с последующим ее демонтажем;
• плоскогубцами повернуть чашку пружины стойки колодки до момента совпадения паза чашки и стоечного хвостика;

Поставив задние колодки, необходимо сделать несколько нажатий на педаль тормоза для обеспечения того, чтобы колодки заняли правильную позицию. Завершающим этапом становится необходимость провести регулировку тормозных барабанов и ручника

Также добавим, что после монтажа колодок важно не забыть поставить на место узел автоматического регулирования зазора

Советы по автохимии

Замена передних колодок на Рено Логан, как и на других автомобилях, требует грамотного использования смазочных материалов. Взгляните на фото ниже.

Две смазки для разных деталей

Защита от скрипа — вариант 1, а смазка для пальцев — вариант 2. Название LIQUIMOLY, кажется, сбивает с толку.

Основная идея заключается в следующем. Пальцы смазаны силиконовой смазкой и никак иначе. Все остальное — паста против хруста:

• Медь;
• На керамической основе;
• Составы с графитовым порошком;
• Литол с различными добавками, в том числе графит;
• Смазка на минеральной основе (разрушает резину).

Нам нужна высокотемпературная силиконовая смазка. При нагревании не загустевает.

Также полезна паста против скрипа. Ниже показано, как его лучше всего применять.

Схема нанесения противоскрипных составов

В целом замена передних колодок Рено Логан — операция несложная. И перечисленные здесь требования применимы к любому транспортному средству с «подвижным кронштейном».

Артикулы высокотемпературных смазок

• SLIPKOTE 220-R DBC
• МОТОЦИКЛ XG-3-A или D7AZ-19A331-A
• MOPAR J8993704
• ACDelco 89021537
• ФЕДЕРАЛЬНАЯ ЖЕНА F132005
• FTE W0109
• STAHLGRUBER 223 1712 или 223 1729
• TRW PFG110

Признаки неисправности

В процессе эксплуатации элементы тормозной системы могут изнашиваться, стачиваться, что приводит к нестабильной работе. При поломке возникают следующие проблемы:

• Рабочий ход педали тормоза увеличивается. Такая неисправность происходит из-за течи тормозной жидкости, при износе резиновых уплотнителей или шлангов. Вышедшие из строя комплектующие следует поменять. Также в системе может находиться воздух, а значит, для устранения поломки нужно прокачать гидропривод;
• Машина стала плохо тормозить. Это может быть вызвано скоплением грязи и продуктов трения в механизме, что вызывает заклинивание колодок. Устранить неисправность можно путём промывки и прочистки деталей, а также за счёт локальной смазки отдельных узлов. В данной ситуации проблемой могут стать и заклинившие поршни, замасливание механизма, износ колодок, разрегулировка штока усилителя. Чтобы устранить причину плохой работы тормозной системы необходимо снять детали, осмотреть их и негодные сменить на исправные.

Внимание! Прежде чем купить новые комплектующие, следует узнать оригинальный каталожный код и подобрать оригинал или аналог, который будет точно соответствовать размеру заменяемой детали

• Неполное расторможение. Возможно, требуется регулировка педали тормоза.
• Торможение неравномерно или происходит самоторможение какого-либо колеса, без нажатия педали. Причиной может стать растянутая пружина или заедание цилиндра, смещение суппорта или ослабление его креплений, неверно выполненные регулировочные работы по настройке ручного тормоза.
• При торможении механизмы стучат, слышен скрип и скрежет. Причина кроется в неисправности тормозных колодок. Если посторонний звук сопровождается вибрацией, и диск «ходит», то, скорее всего, это вызвано неравномерным износом диска.

Как заменить задние тормозные колодки на рено логан с видео

Следить за техническим состоянием автомобиля необходимо регулярно

При очередном техобслуживании обязательно уделите внимание тормозным механизмам. От исправности работы тормозов нередко зависит жизнь водителя и пассажиров

Ниже разберёмся когда и как менять колодки задних тормозных механизмов на Renault Logan своими руками

Также узнаем, что необходимо для самостоятельной замены

Ниже разберёмся когда и как менять колодки задних тормозных механизмов на Renault Logan своими руками. Также узнаем, что необходимо для самостоятельной замены.

Когда проводят замену колодок

Авто французской фирмы Renault оснащён на задних колёсах тормозами барабанного типа. Замену колодок проводят при достижении критического износа фрикционных накладок. Толщина, при которой необходимо сделать замену, составляет 6 мм. Точное измерение проводят не на глаз, а штангенциркулем. Мерить следует с основанием.

Данных сколько километров ходят задние колодки нет. На износ влияют несколько факторов. Главные из них – это манера езды, качество тормозных колодок и состояние автомобильных дорог.

Признаки неисправности

Признаки свойственны всем автомобилям, не только Renault Logan. Кроме критической толщины накладок, о необходимости замены барабанных колодок говорят такие сигналы:

• появление скрипа и скрежета при резком торможении;
• наличие основательных борозд, сколов и трещин на поверхности тормозного барабана;
• отслоение фрикционной накладки от основы;
• стояночный тормоз не удерживает автомобиль на уклоне в 20-25 градусов.

Инструменты и материалы

Для самостоятельной замены барабанных колодок нужен следующий инструмент:

• автослесарный вороток,
• головка на 30,
• отвёртка,
• плоскогубцы,
• штангенциркуль,
• надёжная опора для автомобиля.

Чтобы очистить тормозной механизм при замене, пригодится средство WD-40 или обычный бензин, а также металлическая щётка. И главное – комплект новых тормозных колодок для Renault Logan.

Какие колодки выбрать?

Предложений на рынке автомобильных запасных частей огромное количество. Здесь есть и именитые производители и малоизвестные. Чётких рекомендаций от официальных представителей французского концерна нет.

Выбор делайте на основе отзывов на специализированных форумах. Опыт других водителей Renault Logan поможет определиться с фирмой.

В большинстве случаев главный критерий – это оптимальное соотношение цены и качества.

Пошаговая инструкция

Замену проводим сначала на одном колесе, затем на втором.

1. Устанавливаем автомобиль на ровной площадке.
2. Опускаем рычаг стояночного тормоза вниз.
3. Ослабляем колёсные шпильки.
4. Снимаем отвёрткой защитный металлический колпачок.
5. Поднимаем автомобиль на домкрате и устанавливаем на надёжную опору.
6. Снимаем колесо.
7. Откручиваем гайку на ступице и снимаем тормозной барабан.
8. Очищаем механизм заднего тормоза от грязи и пыли.
9. Снимаем плоскогубцами пружину и сам регулятор зазора.
10. Снимаем верхнюю пружинку, стягивающую колодки.
11. Поворачиваем установочные чашки и снимаем пружинки с опорных стоек.
12. Вынимаем планку-распорку с храповым механизмом.
13. Снимаем стягивающую пружинку снизу.
14. Отсоединяем трос ручника от колодки.
15. Устанавливаем новые колодки и собираем механизм заднего тормоза в обратном порядке.
16. Проверяем расстояние между внешними поверхностями барабанных колодок. Оно должно быть 202,45 ± 0,25 мм. Коррекция расстояния проводится путём изменения длины распорной планки.
17. Устанавливаем тормозной барабан, предварительно очистив его металлической щёткой.
18. Затягиваем гайку на подшипнике ступицы.
19. Устанавливаем колесо.
20. Проводим замену колодок с другой стороны автомобиля, повторяя пункты 3–19.

Видео по замене задних колодок

Для более полной информации предлагаем просмотреть видео про замену колодок задних тормозных механизмов на Renault Logan.

Регулировка и обкатка

После установки новых колодок необходимо провести регулировку зазора между тормозными накладками и барабаном. Для этого нажимаем несколько раз педаль тормозы. Должны быть слышны щелчки. Так срабатывает автоматический механизм регулировки. После нескольких нажатий тормоза щелчки прекращаются.

Обязательно проверьте работу стояночного тормоза. При необходимости подтяните тормозные тросы. При опущенном ручнике колёса должны вращаться свободно, а при затянутом – невозможно провернуть. Загляните под капот и проверьте уровень жидкости в расширительном резервуаре тормозной системы. Если он ниже нормы – долейте.

После установки новых тормозных колодок избегайте резких торможений первые 100 км. пробега, дайте фрикционным накладкам притереться. Счастливой дороги!

Разборка задних тормозных механизмов

Перед началом замены задних тормозных колодок рекомендуется провести разборку задних тормозных механизмов. Это позволит убедиться в состоянии всех деталей и произвести необходимую чистку и смазку.

1. Отсоедините провод отрицательного полюса аккумуляторной батареи, чтобы исключить возможность произвольного включения тормозных огней во время работ.

2. Перед началом работ с тормозными механизмами установите автомобиль на надежную и горизонтальную поверхность и установите фиксирующий стенд.

3. Снимите колесо на соответствующем заднем узле тормозной системы

Обратите внимание на порядок разборки колеса и соответствующие клеммы, чтобы после замены деталей можно было легко собрать тормозной механизм

4. Проверьте состояние тормозных дисков. Если диски треснуты, вытекают масла или имеют глубокие царапины, они должны быть заменены.

5. Отверните болты фиксации суппорта и снимите его, оставив при этом на месте тормозную магистраль. Убедитесь, что тормозные трубки не подвержены перекрутке или повреждению.

6. Определите состояние тормозных колодок и, если они стерты до минимально допустимой толщины, снимите их. Будьте осторожны, так как колодки могут быть горячими и содержать металлические осколки.

7. Отворачивайте болты, которыми фиксируется орманный диск. После этого аккуратно снимите диск и проверьте его на наличие деформаций и износа.

Проведение разборки задних тормозных механизмов перед заменой задних тормозных колодок позволит вам убедиться в состоянии всех деталей и обеспечит более надежную работу тормозной системы вашего автомобиля.

Выбор тормозных колодок

Оптимальный вариант замены – это, бесспорно, оригинальные тормозные колодки. Они прекрасно работают и гарантированно выдерживают не менее двух промежутков между ТО (передние) и не менее четырех – задние. Знание заводских артикулов (в терминологии Renault – реферансов) поможет и при подборе аналогов:

Передний комплект	Задний комплект
Logan phase 1, phase 2	41 06 021 92R	44 06 094 15R
Logan 2	41 06 025 81R	44 06 094 15R

Качественными аналогами заводского комплекта можно назвать:

Производитель	Передние Logan	Передние Logan 2	Задние
Bosch	0 986 467 720	0 986 494 661	0 986 487 819
TRW	GDB 400	GDB 2016	GS 8455
Brembo	P 68 008	P 68 059	S 68 525
Ferodo	FDB 1781	FDB 4615	FSB 642

Подготовка

Чтобы поменять тормозные колодки на Рено Логан, нужно заранее приготовить большой шприц либо резиновую грушу для откачки тормозной жидкости, пластичную литиевую смазку для направляющих суппортов, на всякий случай – проникающую смазку в аэрозольной упаковке. Для безопасности стоит подыскать подходящий по высоте деревянный чурбан – подняв машину на домкрате, можно будет подложить его под порог и опустить автомобиль на него во избежание случайного падения с домкрата.

Независимо от того, с какой из осей Вы собираетесь работать, сперва ослабьте затяжку колесных гаек (сорвать их на вывешенном колесе не получится) и откачайте тормозную жидкость из бачка, иначе при утапливании поршней она польется наружу. Откачанную жидкость стоит сразу утилизировать, чтобы долить свежую.

Замена передних колодок

На Logan устанавливались разные суппорта – если в первом поколении были классические плавающие суппорта, известные склонностью к закисанию направляющих, то Logan 2 получил модифицированные суппорта ATE (фирменное обозначение – «тип TEVES»). Процесс замены колодок на них различается:

На «Логанах» первого поколения нужно, утопив поршень в суппорт мощной отверткой или монтировкой, отвернуть болт одной из направляющих, удерживая ее за головку ключом «на 15». После этого суппорт откидывается на второй направляющей, колодки извлекаются из пазов скобы. Мы, однако, рекомендуем снять обе направляющие, очистить и заменить на них смазку.

На Logan 2 нужно сначала снять наружную пружину, прижимающую внешнюю колодку, затем вытащить заглушки направляющих. Сами направляющие глубоко утоплены и выворачиваются шестигранником 7 мм. Суппорт снимается со скобы полностью.

Перед установкой в скобу новых колодок ее и суппорт нужно очистить металлической щеткой. Заодно нужно проверить целостность пыльников направляющих и поршня. Сборка ведется в обратном порядке.

Видео

Замена задних колодок

Для замены задних колодок потребуется демонтаж тормозного барабана, который является одним целым со ступицей. В условиях автомастерской для этого используется ударный съемник, самостоятельно его можно сбить, обстукивая молотком по бортику крест-накрест. Чем больше изношен тормозной барабан, тем труднее его сбить – мешает буртик по краю выработки.

Выковырнув из ступицы защитный металлический колпак, головкой 30 мм выверните ступичную гайку, снимите барабан. Далее нужно соблюдать порядок разборки механизма:

• Извлеките вертикальную пружину саморегулировки ручного тормоза и связанный с ней рычажок.
• Отсоедините верхнюю пружину, стягивающую колодки.
• Провернув чашки на 90 градусов, извлеките удерживающие колодки штифты-«солдатики» и их пружины.
• Снимите распорные планки.
• Извлеките, отсоединив усики нижней стяжной пружины, сначала переднюю колодку, затем, сняв хвостовик троса ручного тормоза, и заднюю.

Сборка происходит в обратном порядке. После того, как все детали установлены на место, необходимо отрегулировать расстояние между колодками, вращая зубчатую гайку на верхней планке. Нужное расстояние «от края до края» — 202,2…202,7 мм.

Завершение

После того, как машина отпущена на колеса, болты протягиваются с моментом 110-120 ньютон-метров: перетягивать «до упора», как обычно любят, не имеет смысла: надежность крепления колес не вырастает, а износ резьб в ступицах увеличивается в разы. Протягивать нужно своими руками, а не трубой или «с ноги». Далее нужно вывести ранее утопленные поршни рабочих цилиндров, нажимая педаль тормоза, пока она не приобретет нормальный рабочий ход.

Если менялись задние колодки, не нужно пугаться металлических щелчков – это срабатывает механизм регулировки ручного тормоза.

Перед прокачкой стоит откачать из бачка выдавленную в него тормозную жидкость, залить новую до «максимума», после прокачки проконтролировать уровень.

Видео:

(6

https://youtube.com/watch?v=gUW8CaAl7dA

Замена задних тормозных колодок Рено Логан 2

Процесс замены задних тормозных колодок Рено Логан 2 может быть выполнен самостоятельно при наличии некоторого опыта и необходимых инструментов. Для начала необходимо подготовить автомобиль к замене колодок: припарковать его на ровной площадке, поддеть его заднюю часть для обеспечения доступа к задним тормозам.

Далее необходимо снять колеса с задней оси, используя гаечный ключ или пневмогайковерт. После снятия колес следует осмотреть тормозной диск и детали перед тем, как приступить к демонтажу тормозных колодок. При необходимости следует очистить поверхность диска от грязи, пыли или других загрязнений.

Далее следует приступить к демонтажу тормозных колодок. Для этого необходимо снять специальную фиксирующую пружину, используя плоскогубцы или специальный инструмент для ее снятия. После снятия пружины следует аккуратно снять старые тормозные колодки и проверить их состояние.

Если тормозные колодки изношены, треснуты или повреждены, они должны быть заменены новыми оригинальными колодками от производителя. Новые колодки следует установить на свои места, убедившись, что они плотно прилегают к тормозному диску. Затем следует установить фиксирующую пружину на место, удостоверившись, что она надежно фиксирует колодки.

После установки новых тормозных колодок следует установить колеса на заднюю ось и плотно закрепить их гаечным ключом или пневмогайковертом. После завершения замены тормозных колодок следует провести пробную поездку и убедиться, что тормозная система работает корректно и тормозной эффект достаточный.

Замена задних тормозных колодок Рено Логан 2 не является сложной процедурой, однако требует некоторого опыта и навыков. В случае отсуствия опыта или навыков, рекомендуется обратиться к квалифицированному специалисту либо сервисному центру.

Задние и передние колодки: выбираем правильно

Чтобы эффективно и правильно заменить тормозные колодки, необходимо предварительно выполнить ряд вспомогательных и подготовительных действий. И первое — покупать сами детали. Есть несколько способов решить эту проблему. Первый — обратиться к сотрудникам сервисного центра Renault. Специалисты сервисного центра проведут работы от А до Я: найдут подходящую новую деталь, проведут диагностику и заменят.

У описанного выше метода есть только один недостаток — дороговизна мероприятия. Если для вас важна финансовая сторона вопроса или официального представительства Renault просто нет в вашем городе, обратитесь к следующему варианту. В этом случае покупка деталей ложится на ваши плечи. Правильным решением будет обратиться в магазин автозапчастей, специалисты которого подберут колодки по VIN-номеру вашего автомобиля.

Вы можете сначала снять старые подшипники со своего автомобиля и отправиться с ними в ближайший магазин. Это позволит точно подобрать качественную сменную деталь.

Выбор колодок нужно делать в зависимости от комплектации и поколения вашего Рено Логан. Логично сказать, что у автомобиля с двигателем 1,4 литра колодки меньше, чем у аналогичного автомобиля с двигателем 1,6 литра. Мы подобрали оригинальные артикулы запчастей для обеих версий машины:

1. 7701208265 — позиция для версии 1,4 л.
2. 7711130071 — артикул для версии 1,6 л.

Когда вы решили остановить свой выбор на аналогах, отдавать особые предпочтения некому. Так или иначе, но чем дороже деталь, тем она лучше и надежнее. Продукция торговых марок ATL, Bosch, Roadhouse и Ferodo зарекомендовала себя на рынке. Все эти колодки относительно недорогие, но обладают всеми качествами, необходимыми для обеспечения надежности и функциональности тормозной системы автомобиля.

Важно! От выбора качественных тормозных колодок будет зависеть ряд факторов: пробег без сбоев, состояние тормозных дисков и т.д. Можно и нужно сэкономить, но только в том случае, если это не повредит автомобиль после замены задних колодок Рено Логан

Общие советы

Замена передних колодок Рено Логан потребует соблюдения трех правил:

• Лучше поменять все четыре колодки. Иногда их меняют попарно: две «средних» или две «внешних»;
• Практическое правило для механизма «плавающего кронштейна»: не разрывать кронштейн, не проталкивая поршень внутрь;
• Если винт откручивался от штифта суппорта, при установке на винт наносится специальная смазка.

По идее, лучше бы открутить все винты, которыми крепятся кронштейны. И угостите их новым жиром.

Замена передних тормозных колодок Рено Логан 2 (возможный вариант)

Итак, рассмотрим вариант дизельной версии Логана 2 (тормозные колодки — LPR 05P1702), здесь держатель суппорта тормоза и удерживающая пружина немного отличаются. Снимаем распылительный колпачок, закрывающий направляющую — штангу. Он сделан из пластика.

Направляющая имеет шестигранник на 7 мм, который вставляется и с помощью которого направляющая откручивается. Против часовой стрелки, конечно, никаких фокусов.

Точно такая же процедура должна быть проделана для нижней направляющей. Их два: внизу и вверху.

Теперь поддеваем направляющие отверткой и извлекаем их из суппорта.

С помощью отвертки с плоским лезвием подденьте удерживающую пружину. Здесь нужно знать, что пружина может летать боком, поэтому не ищите ее позже во всем гараже. Он также помнит, каким он был. Установить пружину будет намного сложнее, чем ее снять. Требуются плоскогубцы.

Чтобы облегчить снятие суппорта с колодками с автомобиля, с помощью отвертки вдавите тормозной цилиндр. Не повредите пыльник цилиндра. Вдавите цилиндр в область между корпусом башмака и самим цилиндром.

Теперь тормозной суппорт можно снять с автомобиля. На суппорте есть выемка на другой стороне, куда вставляется одна из тормозных колодок. Вытащим блок из этой дыры. Второй блок снимается с его нормального положения.

Все идет в обратном порядке. Все элементы, которые движутся при работе тормозного механизма, лучше всего смазывать консистентной смазкой. Это направляющие, тормозные колодки на концах, точки соприкосновения цилиндра и тормозной колодки.

Как поменять задние

Чтобы заменить комплект задних колодок на Рено Логан, выполните следующие действия шаг за шагом.

1. Заблокируйте передние колеса и поднимите заднюю часть машины.

   Поднимите кузов автомобиля

2. Открутите крепежные болты на колесах и снимите их.

   Снимаем колесо

3. Используя плоскую отвертку, сдвиньте колодку к тормозному диску, чтобы погрузить поршень в рабочий цилиндр.

   Погрузите поршень в цилиндр

4. Ключом на 13 открутите нижние крепления суппорта, удерживая гайку ключом на 17 от случайного проворачивания.

   Снимите нижний держатель суппорта

5. Поднимите суппорт и снимите старые колодки.

   Откройте суппорт и снимите колодки

6. Снимите металлические пластины (направляющие обуви), очистите их от ржавчины и налета, затем верните в исходное положение.

   Удалите ржавчину и мусор с пластин

7. Вытащите направляющие штифты суппорта и смажьте их тормозной смазкой.

   Нанесите смазку на механизм

8. Установите комплект колодок и соберите раму в обратном порядке.

   Закройте крышку и затяните болт

Замена и регулировка задних колодок

Орудие труда:

• ключ для колесных болтов;
• молоток;
• плоскогубцы;
• головка розетка «30».

важно заменять оба колеса одновременно. Для очистки тормозов Рено Логан 2 не рекомендуется использовать топливо или минеральные растворители

Что делать:

1. После фиксации опорной стойки нажмите на фиксирующую чашку стопорной пружины, поверните ее на четверть оборота, снимите эти элементы и только потом — опорную стойку.

   1. Удерживая держатель с задней стороны, нажмите на чашку плоскогубцами, поверните на 90 ′. 2. Снимите чашку и опорную пружину. 3. Вытаскиваем опору.

2. Слегка растяните верхнюю пружину растяжения и снимите края задних колодок с поршней цилиндра.

3. Слегка вытягивая нижнюю пружину, выдвиньте края задних тормозных колодок из-за стопорной пластины и снимите их вместе с пружинами и пластиной.

4. Переместите рычаг тормоза Рено Логан 2, нажав на пружину на его тросе. Затем отсоедините трос от рычага.

5. Отделите загнутые края нижней удерживающей пружины от башмаков и снимите удерживающую деталь.

6. Слегка выдвиньте верхнюю пружину и снимите распорную вилку.
7. Отделите конец пружины фиксатора с резьбой от передней панели.

8. Отделите загнутые концы верхней стопорной пружины от уплотнителей, отделите последние.

9. С легким усилием извлеките вилку шипа из выемки и отделите ее от расширителя.

10. Отделите наконечник возвратной пружины от штока и снимите шток.

11. Снимите указанную выше пружину.

12. Проверить детали тормозной системы. Грязный — чистый и деформированный — заменить. Запасные части рекомендуется заменить сразу с 1-й точки.

13. Нанесите смазку на участки трения.

    Наносим на них специальную смазку для тормозных механизмов.

14. Верните механизм контроля зазора в исходное положение, но не затягивайте.
15. Замените новые детали в порядке, обратном перечисленным.

    Перед установкой тормозного барабана обработаем его рабочую поверхность.

16. Установите Logan Drum 2 таким же образом и затяните гайку с моментом 175 Н / м.
17. Чтобы отрегулировать зазор между элементами тормозной системы Рено Логан второго поколения, нажмите на педаль до прекращения щелчков.
18. Наденьте защитный колпачок на ступицу.
19. Замените колесо и убедитесь, что оно легко вращается.

В заключении полезные советы

Конкретные сроки периодичности замены и соответствующие им рекомендации не удастся найти даже на страницах официальной литературы от производителя Renault Logan.

Необходимость замены следует принимать к учету при появлении следующих причин или факторов:

1. Поверхность барабана подвержена кривизне, трещинам и прочим дефектам рабочей зоны.
2. Во время торможения авто Renault Logan издает посторонние звуки или вибрацию.
3. Накладки отслоились, что может подтверждаться скрежетом при активации тормоза.
4. На уклонной части пути автомобиль не способен удержаться с помощью ручника.

Сегодня присутствует множество компаний, обладающих лицензией и прочей разрешительной документацией на производство колодок. Водителями Renault Logan рекомендуется рассмотреть варианты предложений от таких брендов, как:

• «Mapco»;
• «Fenox»;
• «Ferodo»;
• «Delphi» и «Bosch».

Довольно часто в реализационной сети предлагается товар в красочной упаковке, однако реальные его потребительские качества далеки от заявленных на таре. Не следует рисковать и отдавать предпочтение таким продуктам. Лучше склониться к проверенным вариантам, ведь цены на колодки весьма доступны. При замене на Renault Logan работы выполняем со стороны каждого колеса поочередно. Помним о том, что колодки для правой и левой стороны одной оси различаются, поэтому действуем вовремя замены внимательно.

Правильная установка колодок положительно скажется на безопасности передвижения. Исключаем возможность некорректного монтажа данных деталей, чтобы предотвратить угрозу жизни и здоровью как водителя Рено Логан, так и его спутников в дороге.

Необходимый инструмент для замены

Для самостоятельной замены задних тормозных колодок, понадобятся следующие инструменты:

• Отвёртка
• Плоскогубцы
• Комплекты гаечных ключей и головок
• WD-40
• Домкрат и противооткатные устройства
• Новые колодки

Без WD-40 никуда! Может потребоваться преобразователь ржавчины

Работы по монтажу необходимо выполнять сначала на одном колесе, а затем на другом

Обратите внимание, что в комплекте колодки для левого и правого колеса отличаются, не перепутайте их элементы во время установки

Подробная инструкция

В первую очередь необходимо поставить машину на ровную поверхность, зафиксировать рычаг КПП на 1 передаче и максимально ослабить ручник. Перед процедурой поднятия автомобиля на домкрате, не забудьте поставить под передние колёса противооткатные упоры и ослабить все гайки на задних колёсах. С помощью отвёртки необходимо поддеть защитный металлический колпачок и снять его, после чего ослабить гайку, фиксирующую ступичный подшипник и барабан с помощью ключа на «30». Снимаем колпачок задней ступицы

Откручиваем ключом на 30 гайку

Выбиваем молотком тормозной барабан (или используем съёмник)

После поднятия одной из сторон, и ослабления всех гаек снимаем колесо и тормозной барабан. После демонтажа, его необходимо очистить от пыли и грязи. Далее, необходимо снять регулятор чашки и его пружину (поворачивается на 45 градусов). Для этой процедуры хорошо подойдут пассатижи и отвертка

После чего вынимаем опорную стойку колодки из отверстия.

Аккуратно поддеваем отвёрткой

Потом снимаем пассатижами пружину, которая стягивает колодки между собой (длинная, находится сверху). Убираем (штифт).

Снимаем штифт

Затем снимаем нижнюю (стягивающую колодки) пружину. И в последнюю очередь снимаем трос ручника.

Тянем его!

Дальше демонтируем старые колодки.

Осторожно снимаем колодки

Убираем планку, регулирующую зазор (находится рядом со стягивающей пружиной).

Отсоединяем планку

Осмотр тормозной системы колеса

Осмотрите состояние тормозного барабана, состояние тормозного цилиндра на предмет подтёков и его закусывания

Необходимо обращать внимание на состояние тормозного барабана, максимально допустимые значения его внутреннего диаметра не должны превышать показания в 204,3 мм, или на ней имеются сильные задиры и борозды. Тогда замена самого барабана будет тоже само собой, обязательна Проводим внешний осмотр тормозных цилиндров, для этого достаточно сдвинуть край пыльника от корпуса

Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник). Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов

Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник). Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов. Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Когда вся тормозная система на колесе осмотрена, необходимо выполнить установку новых колодок. Весь монтаж производится пропорционально снятию и не потребует дополнительной сноровки и навыков.

Ура! Установили новые колодки, наконец-то. Собираем всё обратно

Точно такой же порядок действий необходимо выполнить и на втором колесе.

Настройка ручника и проверка работы системы

После того как колодки установлены, автомобиль снят с домкрата, необходимо убедиться в работоспособности системы, а именно в установке зазора между колодками и тормозным барабаном. Для этого несколько раз необходимо нажать на педаль тормоза, вследствие чего, сработает механизм их автоматической регулировки, и будут слышны характерные щелчки. После непродолжительных усилий они прекратятся — это будет обозначать, что регулировка закончена.

Далее, следует проверить ход работы и состояние стояночного тормоза, если в этом есть необходимость, то его следует отрегулировать.

СОВЕТ!

В комплексе трёх — четырёх раз необходимо разогнаться до 60-70 кмч и плавно затормозить. Именно такие действия позволят плавно притереть колодки к тормозным барабанам.

Подводя итог можно с уверенностью сказать, что процедура замены задних тормозных колодок для Рено Логан под силу любому автомобилисту, который любит обслуживать свой автомобиль самостоятельно.
