Что такое разболтовка колесных дисков и как ее измерить

Как измерить разболтовку дисков

Для изменения разболтовки дисков определитесь с точным количество крепежных отверстий под болты или гайки. Так как для разного количества отверстий применяется разный способ измерения.

Для уточнения разболтовки диска ознакомьтесь с техническими данными модели. В случае отсутствия информации рассчитать разболтовку можно самостоятельно:

1. Измерьте линейкой расстояние между дальними стенками соседних отверстий в миллиметрах, а потом добавьте к этому числу их диаметр. Вы получите расстояние которое будет равняться “N”.

2. Смотрим на количество отверстий и в зависимости от их числа умножаем получившийся “N” на нужный коэффициент.

• 3 отверстия — 1,55

• 4 отверстия — 1,414

• 5 отверстий — 1,701

• 6 отверстий — 2

• 10 отверстий — 3,326

3. После проведенных вычислений при получении дробного числа, округлите результат в большую сторону.

Формула расчета разболтовки:

PCD=Nx(коэффициент)

Иногда автомобильные компании не используют некоторые размеры разболтовок, например, Mercedes. В их спецификации отсутствует размер 111, поэтому если в ваших расчетах он получился таким, то округлите число до 112. Диапазоны возможных размеров для других марок узнайте заранее перед расчетами.

Помните, самостоятельное вычисление разболтовки проводится скорее для проверки и перестраховки, так как существует таблица совместимости. Она помогает вычислить PCD по марке и модели автомобиля.

Что обозначают цифры

Главными параметрами, определяющими маркировку диска на легковой автомобиль, являются:

• R — Диаметр обода (в дюймах);
• J — Ширина обода (в дюймах);
• DIA — Диаметр ступичного отверстия (в мм);
• ЕТ – Расстояние между вертикальной осью обода до плоскости, которой диск упирается в ступицу.

Замер ступичного отверстия (DIA)Замер ступичного отверстия (DIA)

Примечание: Это значение может быть нулевым, с отметкой плюс или, когда диск сильно вогнут внутрь, отрицательным.

Параметр этот очень важный, так как из-за его неправильного выбора диск может не сесть на штатное место, даже если все остальные размеры подходят. Как узнать вылет диска, показано на одном из представленных выше фото.

Виды вылетов: отрицательный, нулевой, положительныйВиды вылетов: отрицательный, нулевой, положительный

• LZ – количество мест под крепление диска болтами или гайками на шпильку;
• PCD – диаметр круга в миллиметрах, по периметру которого располагаются крепёжные отверстия (это как раз и есть разболтовка).

Где на литых дисках указывается разболтовка: на упаковке есть полная информацияГде на литых дисках указывается разболтовка: на упаковке есть полная информация

На заметку: На дисках негде посмотреть этот размер, если нет упаковочной коробки.

Приходится замерять этот размер самостоятельно, но делать это рулеткой или штангенциркулем неудобно. Проще воспользоваться коэффициентами для расчёта, которые мы представили ниже.

Таблица

В крайнем случае, можно просто примерить диск на ступицу и попробовать закрутить гайки (или болты).

Если диск не оригинальный, а универсальный, он может иметь двойную сверловку – например: 5*100/5*114,3. Его можно ставить и на автомобили с PCD 5*100, и на автомобили с PCD 5*114,3.

Универсальные диски с двойной сверловкойУниверсальные диски с двойной сверловкой

Ступичное отверстие на универсальных дисках обычно делают большего размера – например: 67,1 как для Мицубиси, у которого разболтовка 5*114,3.

Чтобы надеть эти диски, допустим, на Шевролет с разболтовкой 5*100 и ступицей 57,1, нужен всего лишь пластиковый адаптер размером 67,1*57,1.

Переходные кольца (ступичный адаптер)Переходные кольца (ступичный адаптер)

Эти цифры соответствуют наружному и внутреннему диаметрам кольца, с помощью которого можно перейти с 67 на 57 ступицу.

Параметры разболтовки у колесных дисков Toyota

Независимо от марки автомобиля разболтовка обозначается PCD, что означает диаметр делительной окружности. Это касается и всех моделей производителя Toyota. Чтобы облегчить понимание значения термина, поясняется, как требуется количество отверстий под колесные болты и диаметр обода, на котором они расположены. Представленные данные важны при выборе новой колесной пары, чтобы не возникло затруднений в процессе приобретения.

Примечание: зная размер отверстия, вы можете выбрать наиболее подходящий и оптимальный из имеющихся в магазине дисков.

Помимо параметра сверления важно учитывать следующие размеры. Они должны находиться в пределах, рекомендованных производителем:

• Диаметр обода в дюймах.
• Ширина обода также измеряется в дюймах. Чаще всего для Камри это 6.5.
• Вылет колеса в миллиметрах. Это расстояние от вертикальной оси симметрии до плоскости контакта ступицы и диска.
• Количество отверстий для крепления с помощью гаек и болтов или только набор болтов.
• Отверстие для крепления ступицы и его габариты. Он называется DIA и представляет собой диаметр центрального отверстия. Он также измеряется в миллиметрах.

Расположение болтов и другие важные размеры могут отличаться для фирменных автомобилей. У кроссоверов и внедорожников большее расстояние между монтажными отверстиями и обычно крупногабаритными колесами. Для седанов все требуемые габариты аналогичны.

Тойота Королла 150 имеет следующие габариты и параметры:

• Крепление обода — 5 × 100;
• Ширина обода: от 6,0 до 7,0 Дж, дюйм;
• Вылет колеса — ЕТ от 39 до 42 миллиметров;
• Диаметр центрального отверстия 54,1 мм.

Вам будет интересно Про литые диски R14

Для колес R19 кроссовера Toyota Highlander используются следующие параметры и габариты:

• Крепление обода колеса — 5 × 114,3;
• Ширина обода — 7,5J, дюйм;
• Вылет колеса — ET 35 мм;
• Диаметр центрального отверстия 60,1 мм.

Land Cruiser 200, на колесах R18 габариты и параметры следующие:

Toyota Camry последняя модель

• Крепление обода колеса — 5 × 150;
• Ширина обода — 8,5J, дюймов;
• Вылет колеса — ET 60 мм;
• Диаметр центрального отверстия 110,5 мм.

Визуально правильно определить диаметр может быть очень проблематично, в отличие от количества болтов, которые легко посчитать даже на глаз. Диаметр можно измерить самостоятельно, но для этого потребуется как минимум линейка и правильнее будет использовать штангенциркуль. Очень важна точность измерения, недопустимо отклонение даже в один миллиметр.

Обратите внимание Важно помнить, что неправильный подбор колес или шин для любой модели «Тойоты» может занять как минимум много потраченного времени. Поскольку неподходящие товары необходимо будет вернуть в магазин и заменить на подходящие

В худшем случае это может привести к снижению уровня безопасности, так как диски напрямую отвечают за качество поведения автомобиля на дорожном покрытии.

Мнение автолюбителей про разболтовку колесных дисков

«Машина сразу стала собраннее и жестче»

Пользователь поставил на свою машину колеса 6,5х15 ET38 с шинами 195х65. Автомобиль сразу стал выше, однако при езде по неровностям передние колеса начали цеплять подкрылки в местах соединения крыла с бампером. Автор решил установить новые стойки с проставками и посмотреть на поведение машины, проехав груженым 200 км.

Новые стойки от Ардео вместо старых изношенных сделали автомобиль более собранным и жестким. Рулить машиной стало легче, и крупные ухабы проходятся более аккуратно. Хотя мелкие неровности все-таки начали более отчетливо ощущаться.

«Не пытайтесь натянуть не родные колесные диски!»

Относительно разболтовки пользователь категоричен и не советует ставить, например, колеса 98×4 на автомобиль под 100×4. Результат в любом случае будет плачевным — болты нормально не затянутся, колеса начнут бить. В качестве отрицательного примера приводятся владельцы иномарок с параметрами 100×4, пытающиеся менять штатные колеса на отечественные с разболтовкой 98×4. Если неизвестна сверловка автомобиля, автор рекомендует ее узнать у продавца авто.

«Лучше не рисковать и приобрести колесные диски с правильной сверловкой!»

«Колесные диски с правильной сверловкой — слишком ответственный узел, риск здесь обязан быть минимальным!» — так считает пользователь.

Убеждение в том, что колеса можно точно отцентровать по шпилькам, ошибочно. Приведем другую цитату автора: «Диск точится в центрах, впрочем, как и ступица. Даже в жигулях с живыми стоковыми железными дисками колесо очень четко встает по центральному отверстию и фаске на полуоси или ступице

На досуге подумайте, почему рекомендуется гайки/болты на колесе в диагональном порядке затягивать.»

Также не стоит недооценивать важность пластиковых переходных колец между колесом и ступицей. Использование этих элементов может продлить жизнь подшипников и покрышек. «Так ли ценны диски, которые хочется поставить?»

«Так ли ценны диски, которые хочется поставить?»

В Москве и в Санкт-Петербурге распространена такая услуга: колесные диски пересверливают на специальном координатном станке. Автор узнал, что московская стоимость этой процедуры составляет 500 рублей за одно отверстие. Просверлить могут буквально все. Однако цена эта актуальна лишь для малолитражных легковых авто. Тяжелые транспортные средства весом с автобус потребуют совершенно других, не оправданных затрат. Ведь на любой ямке диск может лопнуть, и последствия будут катастрофическими.

Учитывая дороговизну такой услуги, стоит ли этого желаемый колесный диск? Автолюбители ставят различные проставки со смещенными отверстиями. В результате проставки ломаются, выводя из строя подшипники. Что касается отзывов, среди них много положительных лишь до использования данных деталей. Отзывы на изделия после их эксплуатации автором обнаружены не были.

Можно, конечно, поменять и ступицу, и тормозной диск. Но не проще ли подобрать подходящее по разболтовке колесо? Не легче ли продать не подошедшие колесные диски, перестав их мучить? Подобными риторическими вопросами задается пользователь.

«Безопасность важнее всего!»

На колесах с несоответствующей разболтовкой можно неспешно добраться до места, где будет возможность поставить правильные колесные диски. Ездить на «неправильных» колесах тоже никто не запрещает. Равно как не запрещена игра в русскую рулетку. Такую аналогию приводит автор.

Расстояние между болтами на Toyota Camry V50

На данный момент V50 — это предпоследнее поколение кузова для этого автомобиля. Полное название его фабрики — XV50. Эта модель поставлялась и оснащалась колесами диаметром 16 и 17 дюймов. Все изделия даже в базовой комплектации были из легкого сплава. Что касается резины, то ее габариты были 215/60 R16 и 215/55 R17. Характеристики дисков зависели от выбранной комплектации и размера мотора. Важные параметры и размеры автомобильных колес:

• Диски разболтовые — 5 × 114,3;
• Диаметр центрального отверстия — ЦО 60,1, миллиметры;
• Вылет по кругу — ЕТ 45, миллиметры;
• Ширина колеса: 6,5 или 7,0 Дж дюймов.

В качестве тюнинга без проблем можно было установить 18-дюймовые колеса с расширенными и заниженными шинами.

Разболтовка

Часто при выборе дисков автолюбители сталкиваются с таким параметром, как разболтовка, значение которой приходится высчитывать самостоятельно. Количество крепёжных болтов считается легко без дополнительных инструментов, а вот с расчётом диаметра крепёжной окружности могут возникнуть проблемы.

Данный параметр обозначается аббревиатурой PCD. Существует несколько способов определения данного параметра, но мы остановимся на самой простой методике.

Как узнать разболтовку колёсного диска линейкой

Для вычисления параметра подсчитываем А из формулы. Берём штангенциркуль или обычную линейку, снимаем крепёжные болты и измеряем расстояние между двумя соседними отверстиями по стенке. Измеряем диаметр крепёжного болта, прибавляем результат к измеренному ранее расстоянию, в итоге получаем параметр А.

Удобнее всего для замера расстояния использовать штангенциркуль, однако вполне подойдёт и школьная линейка

Рассчитываем параметр В по указанной на картинке формуле. Выбор формулы напрямую зависит от того, сколько крепёжных отверстий в вашем колёсном диске.

Важно, чтобы параметр разболтовки колёсного диска до миллиметра сходился с параметрами штатного диска. Пренебрегать данным показателем не стоит, так как именно от него зависит, насколько точно колесо будет установлено на оси

Визуально заметить какие-либо отклонения довольно проблематично,  но при езде на неправильно подобранном диске вы столкнётесь с «биением». Это не только небезопасно для всех участников дорожного процесса, но и может привести к преждевременному износу подвески и рулевого колеса.

Рассмотрим конкретный пример

Маркировка такого диска будет выглядеть следующим образом: 7,5х18 5х114,3 ЕТ 45 DIA 67,1. Расшифровка:

7,5х18 – диск шириной 7,5 дюйма и диаметром 18 дюймов. Иногда вместо указанной выше формулировки можно встретить: 7,5Jx18H2. Значение записи остается прежним.

5х114,3 – колесо имеет 5 крепежных отверстий, которые расположены на окружности диаметром 114,3 мм.

ЕТ 45 – «вылет» диска составляет 45 мм (расстояние от привалочной плоскости к центру покрышки). В этом случаи мы имеем положительный «вынос». Первая плоскость выступает наружу. «Вылет» считается нулевым, когда две плоскости расположены на одной оси. Если место прилегания диска находится на расстоянии с внутренней стороны от предполагаемого центра шины, «вынос» считается отрицательным и записывается с дефисом между символами (ЕТ-45).

DIA 67,1 – диаметр посадочного места на ступице 67, 1 мм.

Как видим, разболтовка колесных дисков – это всего лишь комбинация символов, которая легко поддается расшифровке.

Где посмотреть параметры диска

Автолюбитель со стажем легко решит задачу по определению радиуса диска и количества отверстий для крепежа. За остальной информацией приходится обращаться к надежным источникам, либо рассчитывать значения самостоятельно. Производители литых и кованных дисков отформовывают на внутренней части все основные данные.

Владельцу автомобиля, который с салона выехал на красивом «литье» с полноразмерной запаской в багажнике, получить нужные значения для подбора новых дисков не составит труда. Если в багажнике докатка, придется снимать одно из колес автомобиля. Производство штампованных железок предполагает маркировку лишь внутреннего заводского кода. Помочь считать всю нужную вам информацию может дилер, продавший вам автомобиль (нужно лишь сделать запрос).

Есть риск оказаться в неприятной ситуации. Узнать о том, что ваш автомобиль за годы выпуска комплектовался дисками с различной разболтовкой, можно лишь после покупки новых колес. Такие случаи вполне возможны, если модель получает глубокий рестайлинг. Вдвойне стоит быть внимательным покупателям б/у автомобилей не первой свежести. Зачастую детали дорестайлинговых и обновленных моделей взаимозаменяемые (еще до вашего владения автомобиль могли собрать «из того, что было»).

Не пожалейте немного усилий, которые могут в будущем сэкономить вам уйму времени и нервов.

Датчики давления в шинах

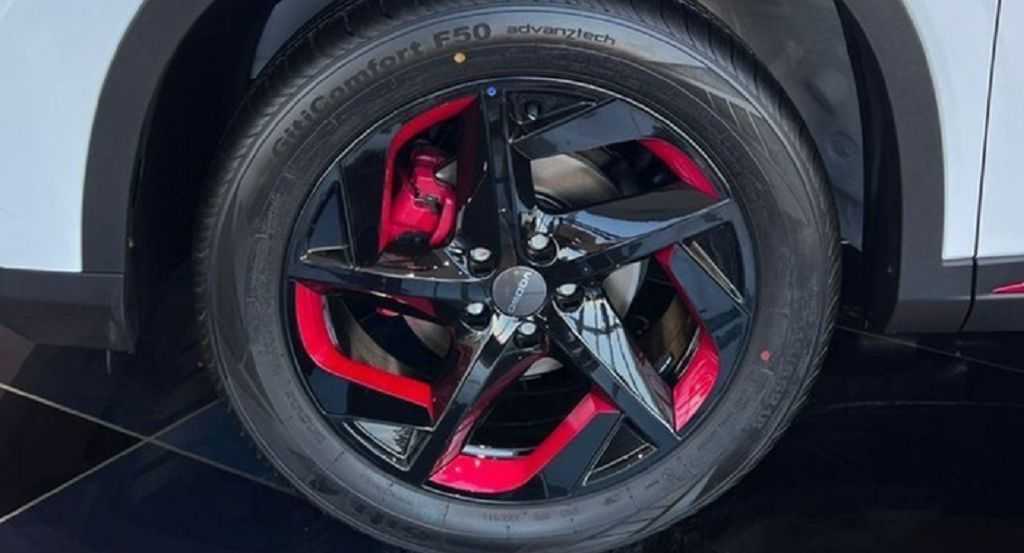

При необходимости установки (замены) датчиков давления в шинах Omoda S5, подбирают аксессуар по каталожному номеру. Этот номер прописан как 802000277АА. Потребуется только последующая привязка датчика.

Обычно покупку датчиков связывают с приобретением второго комплекта резины на новые диски. По опыту обслуживания кроссовера Amoda C5, бортовой компьютер указывает на невозможность привязки второго комплекта датчиков в общую память. Поэтому, перед выполнением такой операции рекомендуется проконсультироваться с представителями сервисного центра для уточнения всех нюансов.

Более подробно о разболтовке

Размеров PCD не так уж и много: с десяток популярных, на европейских и азиатских машинах, и ещё несколько более редких, которые встречаются в основном на американских автомобилях.

Между некоторыми из них совсем небольшая разница: 98 и 100, или 112 и 114,3. Визуально она практически незаметна, и, увидев понравившуюся модель дисков, автовладельцы иногда думают, что один вариант можно заменить другим.

Это ошибочное мнение, и такое решение повлечёт за собой плохое прилегание диска к ступице или его перекос. Проблемы не заставят себя ждать.

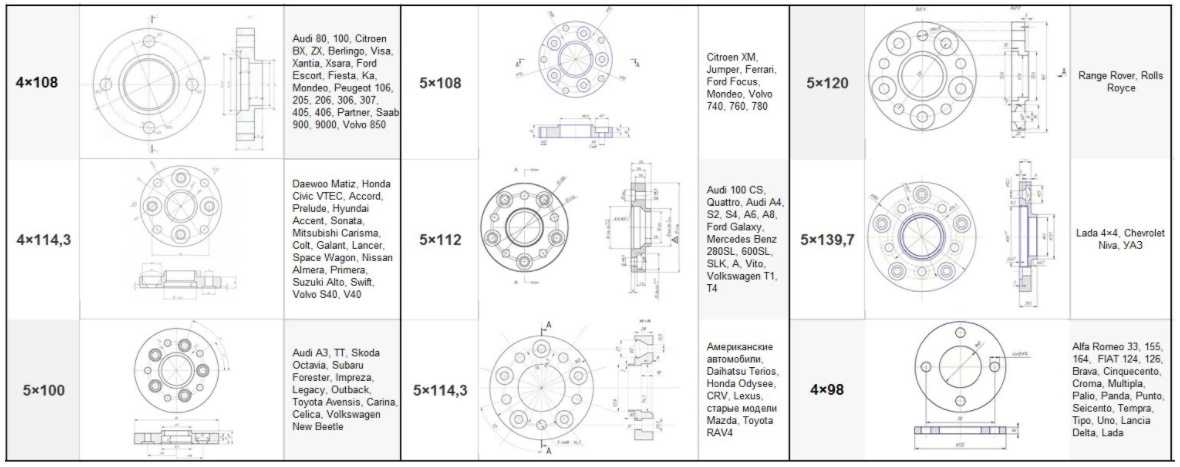

Рассмотрим, какие варианты размещения крепёжных отверстий встречаются на тех или иных автомобилях:
