Как отрегулировать люфт в рулевом управлении, что такое суммарный люфт

Как устранить поломку

На большинстве реек есть регулировочная гайка. Именно ее настраивают, чтобы убрать люфт в рулевой рейке. Регулировку можно сделать с нижней части автомобиля или же через верх из‐под капота, в зависимости от того, где расположен винт или гайка на рейке. Обычно они находятся в торцевых крышках. Лучше, чтобы был гараж с ямой. Но если нет таких условий, тогда нужно домкратить переднюю часть авто.

Когда люфт оказывается выше нормы (более 10), нужно поднять автомобиль и сделать следующие:

найти регулировочный болт либо гайку и медленно подтянуть ее;
крутить винты нужно медленно, периодически проверяя свободный ход.
после подтяжки глянуть, как вращается руль. Если он тугой, регулировочный болт отпустить на полоборота.

Таким образом можно самостоятельно убрать люфт в рулевой рейке. Это, конечно, не полноценный ремонт, и в случае износа шестерни или зубьев руль не будет вращаться, как на новом автомобиле. Но ближайший год‐полтора можно ездить без проблем.

Если после регулировки свободный ход все равно остался, выполните диагностику. Если руль «ходит» при выключенном моторе, осмотрите все элементы рулевого управления. Это могут быть:

изношенные наконечники;
вышедшие из строя крестовины в рулевой колонке;
выработанные зубья на рейке;
увеличенные зазоры в рулевом редукторе;
изношенные шаровые.

Износ зубьев

Если люфт ощущается в момент движения, обратите внимание на следующие моменты:

Признак	Причина
Увод в сторону на ходу	Не отрегулировано схождение колес
Шум при повороте руля	Малый уровень жидкости ГУР в бачке
Стуки спереди при проезде ям	Износ наконечников
Вибрации на руле	разбалансировка дисков, либо износ шаровых
Руль схватывает рывками, закусывает	Износ рейки

Если люфт ощущается при торможении, это могут быть:

изношены либо сломаны ступичные подшипники;
плохо затянуты крепления ступиц;
слабо затянуты болты в местах крепления рулевого механизма;
изношенные колодки либо диски.

Самая печальная причина — износ шлицов. Руль банально прокручивается на своей оси. Рейку приходится, что называется, капиталить.

Переборка рейки

При износе карданного шарнира промежуточного вала нередко можно наблюдать эффект «зубчатой шестеренки» — руль затирается при его кручении. Машина становится «ватной» на дороге, почти не слушается руля. Единственный способ победить такой люфт — заменить промежуточный вал на новый.

Рулевое управление — один из важнейших механизмов наряду с тормозной системой. Если руль имеет большой свободный ход, есть стук в передней подвеске или другие дефекты, не медлите с диагностикой. Вовремя обнаружив неисправность, можно неплохо сэкономить на ремонте, а самое главное — получить исправный автомобиль, который не влетит в отбойник на скорости, забрав не дай Бог чью‐то жизнь. Берегите себя и своевременно обслуживайте свои автомобили!

Основные регулировочные работы по рулевому управлению легковых автомобилей

Рулевое управление современных легковых автомобилей практически не требует обслуживания, однако следует постоянно проверять состояние защитных чехлов шаровых шарниров, люфты в деталях рулевого привода.

В автомобилях старых конструкций могут выполняться регулировки зазоров: в подшипниках рулевого механизма и в зацеплении ролика с червяком; в рулевых механизмах реечного типа.

Для регулировки зазоров в подшипниках червяка рулевого механизма (рис. 12): поворачивают рулевое колесо на один — полтора оборота влево, отвертывают болты крепления нижней крышки 19 и сливают масло из картера рулевого механизма. Сняв крышку, удаляют необходимое число регулировочных прокладок 18. После этого, закрепив нижнюю крышку, снова проверяют, нет ли осевого перемещения червяка в подшипниках. При отсутствии перемещения заливают в картер масло и проверяют усилие поворота рулевого колеса (установив передние колеса на гладкой плите), которое не должно превышать 200 Н.

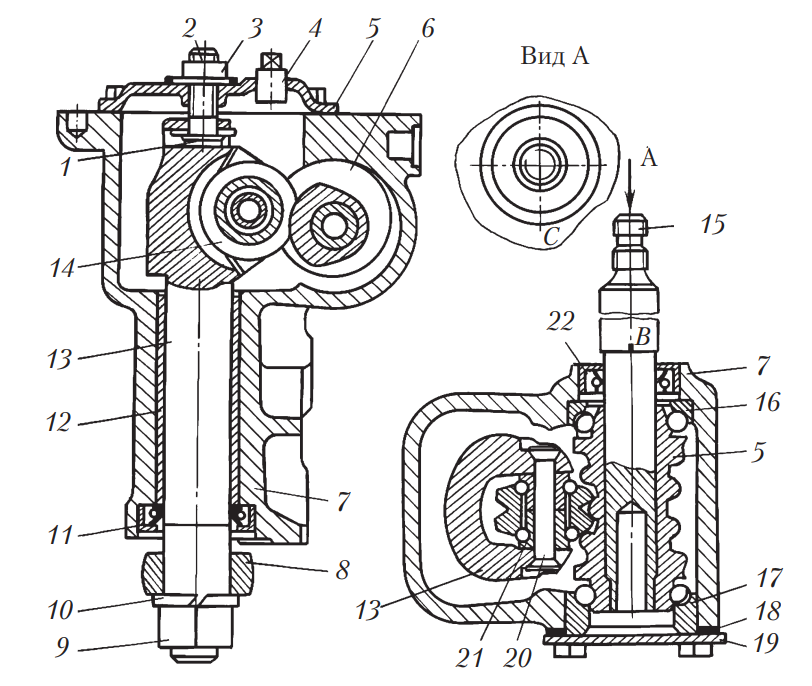

Рис. 12. Схема рулевого механизма типа червяк-ролик: 1 — пластина регулировочного винта вала сошки; 2 — регулировочный винт; 3 — контргайка; 4 — пробка; 5 — крышка картера рулевого механизма; 6 — червяк; 7 — картер рулевого механизма; 8 — сошка; 9 — гайка крепления сошки; 10 — пружинная шайба; 11 — сальник вала сошки; 12 — втулка; 13 — вал сошки; 14 — ролик вала сошки; 15 — вал червяка; 16, 17 — подшипники червяка; 18 — регулировочные прокладки; 19 — нижняя крышка картера; 20 — ось ролика; 21 — подшипник ролика; 22 — сальник вала червяка; В, С — метки

После проверки и устранения люфтов в деталях рулевого привода (в случае обнаружения повышенного люфта в рулевом механизме) проводят регулировку зазоров зацепления ролика с червяком. Для этого ослабляют контргайку 3 регулировочного винта 2 и, приподняв пружинную шайбу 10, завертывают регулировочный винт до установления зазора (не рекомендуется слишком затягивать регулировочный винт). Затем, придерживая регулировочный винт отверткой, затягивают контргайку. Убедившись в том, что рулевой механизм имеет допустимый люфт, проверяют усилие поворота рулевого колеса. Если оно выше 200 Н, ослабляют регулировочный винт.

Регулировку зазоров в рулевых механизмах реечного типа производят при повышенном значении люфта рулевого управления (рис. 13). В процессе эксплуатации в конструкциях рулевых механизмов реечного типа повышенный люфт может возникать из-за увеличенного зазора между рейкой и шестерней, поэтому предприятия-изготовители рекомендуют производить затяжку регулировочного винта или гайки для устранения люфта. Устранить люфт можно и регулировочным винтом, заворачивая его на 20°.

Рис. 13. Рулевое управление реечного типа автомобиля Audi: 1 — регулировочный винт; 2 — нижний вал колонки рулевого управления; 3 — хомут; 4 — крышка

В настоящее время, учитывая повышенные требования к рулевому управлению, производится не восстановление отдельных его деталей, а замена шарниров деталей рулевого управления.

Для замены шарниров рулевых тяг используют специальные съемники (рис. 14). Гайки крепления шаровых пальцев боковой и средних тяг к сошке отвертывают и выпрессовывают шаровые пальцы из отверстий сошки и рычага.

Рис. 14. Внешний вид универсального съемника для выпрессовки шаровых пальцев

Для установки нового шарнира следует очистить внутреннюю поверхность гнезда тяги под корпус шарнира и запрессовать новый шарнир в отверстие тяги до упора. Заложить в новый колпак 6…10 г смазки «Литол-24». Напрессовать колпак на шарнир с помощью универсального съемника и зафиксировать колпак на пальце стопорным кольцом.

Снимая картер рулевого механизма, отмечают количество и размещение шайб между лонжероном и картером (если они имеются), чтобы поставить их на прежнее место при установке картера. Это необходимо для сохранения соосности вала рулевого управления и вала червяка.

К чему может привести люфт в рулевом управлении

В процессе эксплуатации автомобиля, следует проводить периодическую проверку состояния рулевого управления. Ведь даже небольшой люфт в одном из соединений сильно повышает нагрузку на все управление, приводя к ускоренному износу остальных узлов. К тому же, наличие большого количества составных элементов управления приводит к тому, что колебания люфта значительно увеличиваются. К примеру, маленький люфт, составляющий всего 0,1 мм в соединении рейка-шестерня, передаваясь по цепочке, обеспечит уже достаточно сильное колебание (в несколько миллиметров) управляемых колес.

Как долго можно ездить с неисправной рулевой рейкой

Ответ на этот вопрос напрямую зависит от того, насколько вы понимаете, что автомобиль – это источник повышенной опасности. То есть даже полностью исправная машина представляет угрозу, ведь во время движения она запасает огромную кинетическую энергию, поэтому остановить ее моментально невозможно. На скорости 100 км/ч тормозной путь составит десятки метров, а крутой маневр приведет к вылету с дороги из-за воздействия центробежной силы.

Поэтому любой дефект рулевой рейки в разы увеличивает опасность автомобиля, вне зависимости от того, износ это опорной втулки или тугое вращение руля из-за отказа ЭУР.

Кто-то ездит с изношенной зубчатой парой и огромным люфтом или плохо работающей гидросистемой годами, не попадая в аварию. А другой может врезаться в кого-нибудь, даже на полностью исправной машине, потому что не справился с управлением. Поэтому только вам решать, как долго можно ездить с неисправным рулевым управлением и готовы ли вы отвечать за последствия пренебрежения ремонтом, иными словами, какой уровень риска вы считаете допустимым для себя.

Езда со сломанной рейкой может закончится аварией

Вот только после аварии страховая компания назначит автотехническую экспертизу, по результатам которой станет ясно, что у машины было неисправное рулевое управление. А значит вы автоматически станете виновником ДТП. В лучшем случае, это будет означать увеличение стоимости ОСАГО и КАСКО, а в худшем — возбуждение уголовного дела с перспективой получения реального срока заключения.

Если же вопрос в том, можно ли доехать до места ремонта своим ходом при серьезных повреждениях рулевого управления, то все зависит от того, сможете ли вы направлять автомобиль в нужную сторону на выбранной скорости движения (обычно 10–40 км/ч). Мы рекомендуем в таких случаях не рисковать и вызывать эвакуатор.

Что это такое?

Когда водитель вращает руль, то примерно на тот же градус должны повернуться управляемые колеса. Незначительный зазор уже заложен производителем (чтобы улучшить управление). Но если он большой, при повороте руля от автомобиля не будет никакой реакции. Колеса останутся в прежнем положении (это, если речь идет об управлении на ходу).

Люфт руля

Такой люфт чаще заметен на рейках с ГУРом, реже – на ЭУР. Болезнь характерная для элементов рулевой, расположенных в нижней части подвески. Люфты свойственны немецкому автопрому (так как эти авто изначально спроектированы под хорошие дороги). Но от этой проблемы не застрахован никто: свободный ход появляется на японцах, корейцах, китайцах, ВАЗах и других авто.

Признаки неисправности рулевого

Каждый автовладелец должен знать типовые неисправности рулевого управления и способы их устранения. Ведь от этого напрямую зависит безопасность как его, так и других участников дорожного движения. Признаки, указывающие автовладельцу на проблемы с рулевым, следующие:

Стук в передней части авто, усиливающийся при движении по неровной дороге. Это указывает на выход из строя рулевых наконечников и тяг. Если стук отдаётся в руле, то это может указывать на выход из строя рулевой рейки.
Биение руля при движении. Это может указывать как на отсутствие балансировки колёс, так и на выход из строя рулевых наконечников и шаровых опор. Проверить наконечники можно, поддомкратив автомобиль и покачав колесо из стороны в сторону. Если оно без усилий раскачивается, то необходимо менять наконечники без промедлений.
Посторонние шумы, возникающие при повороте руля. Обычно причиной этих шумов является недостаточный уровень жидкости или необходимость её замены в ГУР. Для электроусилителей характерен незначительный шум, сопровождающий работу электропривода.
Биение руля, появляющееся при движении по мелким неровностям. Причиной биения служит износ крестовины, подшипника рулевого вала и втулки. На современных автомобилях устанавливается пластиковая втулка, которая с течением времени разбивается.
При движении автомобиля по прямой руль установлен не прямо, при отпускании руля автомобиль уводит в сторону. Причина кроется в неотрегулированном развале-схождении колёс. Следует максимально оперативно провести регулировку, так как это также приводит к неравномерному износу шин.
Руль поворачивается с большим усилием. Это указывает на выход из строя усилителя. Причин этого может быть множество, начиная от перегорания предохранителя на ЭУР, и заканчивая обрывом шланга для ГУР. Необходима тщательная диагностика.
Руль поворачивается рывками. На рейках, оснащённых ГУР, это может указывать на ослабление приводного ремня насоса или на необходимость замены жидкости. На рейках с ЭУР скачкообразное движение руля сообщает о выходе из строя электропривода усилителя. Также причина рывков руля может заключаться в подклинивании рулевой рейки.

Следует учитывать, что на рулевых рейках есть специальный регулировочный болт, позволяющий затянуть её, тем самым исключив люфт при возникновении износа. Но чрезмерное затягивание рейки приводит к утяжелению управления и, в ряде случаев, к её подклиниванию, что при движении авто может быть смертельно опасно.

Поскольку от исправности рулевого управления зависит безопасность водителя и пассажиров, доверять ремонт и регулировку следует только профессионалам. В противном случае возникает высокий риск в критический момент не справиться с управлением, что повлечёт за собой серьёзное ДТП.

Uremont.com поможет найти автосервис, способный быстро и качественно устранить все неисправности любого рулевого управления, как с усилителем, так и без него. С нами обслуживание и ремонт доступны, быстры и всегда качественны.

Дефектовка деталей

Детали разобранной рейки нужно протереть от масла, очистить от отложений и внимательно осмотреть. В ремонтных комплектах обычно поставляются только резиновые уплотнения и фторопластовые втулки с кольцами. Не для каждого случая этого может быть достаточно.

Тщательно осмотрите поверхность зубчатого штока — на нем не должно быть повреждений и следов износа

Особое внимание уделите рабочей зоне — зубьям и части штока, которая соприкасается с кольцами, сальниками и втулками. Любое повреждение, коррозия, риски и задиры приведут к быстрому износу уплотнений и течи рейки

Глубокая коррозия штока рейки

Такую деталь ставить нельзя

Глубокая коррозия штока рейки. Такую деталь ставить нельзя.

На косых зубьях шестерни приводного вала не должно быть трещин, зазубрин, сколов и глубокого износа. Ставить вал с такими повреждениями опасно — рейка может заклинить в движении.

Частая причина стуков в рейке — износ прижимной втулки. Рабочая поверхность детали должна быть гладкой, без следов продавливания и задиров. Прижимной втулки обычно нет в ремкомплекте рейки, но на многие автомобили ее можно купить отдельно.

Износ прижимной втулки — фторопластовая вставка продавлена

Сильно изношенные и поврежденные детали рейки нельзя восстановить в условиях гаража. Если при дефектовке обнаружены проблемы — обратитесь за помощью в специализированные СТО. Там могут отреставрировать вал и шток рейки на профессиональном оборудовании.

Почему начинает хрустеть ШРУС

Шарниры равных угловых скоростей, как внутренние, так и наружные — достаточно надежные механизмы, и при должном уходе срок их эксплуатации исчисляется годами. В некоторых случаях он сравним даже со сроком эксплуатации всего автомобиля. Однако это обстоятельство напрямую зависит от ухода и условий эксплуатации ШРУСов.

Одна из причин, почему шарниры выходят из строя раньше положеного срока — агрессивный стиль вождения и/или плохое дорожное покрытие, по которым ездит машина. Как указывалось выше, ШРУСы испытывают максимальную нагрузку при крутых поворотах и большом крутящем моменте со стороны двигателя (проще говоря, когда водитель входит в поворот “с газом”). Что касается плохих дорог, то они способны повредить не только подвеску машины, но и ШРУС, поскольку тут создается аналогичная ситуация. Например, водитель придает ускорение машине через ШРУС, а в это время колесо значительно колеблется в вертикальной плоскости. Соответственно, при таких условиях шарнир также испытывает повышенную нагрузку.

Порванный пыльник ШРУС и смазка, разбрызганная из него

Вторая причина, почему начинает хрустеть ШРУС — повреждение его пыльника. Особенно это актуально для наружного ШРУСа, поскольку он находится в непосредственной близости к колесу, соответственно, на его корпус попадает значительное количество пыли и грязи. Под пыльником находится смазка, которая при попадании в нее влаги и грязи сразу же превращается в абразивный состав, который начинается разрушать поверхности внутренних узлов шарнира. Этого ни в коем случае нельзя допускать. Нужно регулярно проверять состояние пыльника на смотровой яме, а также наличие смазки в нем. Также проверяйте нет ли смазки на колесных дисках и близко расположенных к нему деталях, ведь зачастую при порванном пыльнике она попросту забрызгивается на упомянутые поверхности.

Третья причина, из-за чего хрустит “граната” при повороте — это естественный износ ее внутренних узлов при нормальных условиях эксплуатации. Особенно это актуально для дешевых китайских или отечественных ШРУСов. Если механизм сделан из “сырого” или некачественного металла, то срок эксплуатации такого узла будет непродолжительным. В наружном шарнире в месте соприкосновения шариков и обоймы постепенно начинает появляться выработка. Вследствие этого, перекатывание обозначенных шариков происходит очень свободно, по канавкам, имеющим больший диаметр, чем сами шарики. Такое перекатывание и воспринимается человеческим ухом как своеобразный хруст.

Выявление люфта на ШРУСе

Дополнительным признаком частичного выхода ШРУСа из строя является появление люфта на валу или полуоси. Обнаружить его достаточно легко, загнав на машину на смотровую яму и подергав рукой соотвующие детали.

Где может появиться люфт

Видео: Как устранить ход руля (рулевого вала).

Пройдемся по всем этим соединениям. Карданная передача позволяет изменять угол наклона колонки, обеспечивая большую комфортабельность, хотя это ее не главное предназначение. Карданная передача обеспечивает дополнительную безопасность при столкновении, поскольку при ударе дает возможность изменить положение колонки, не травмируя водителя. Эта карданная передача является одним из самых надежных соединений в рулевом управлении, но и в нем может образоваться люфт. Проверить наличие люфта в карданной передаче очень просто, достаточно рукой удерживать нижний вал, соединенный с шестерней, а второй рукой – повращать руль. Биение, стуки, возможность хоть малейшего вращения рулевого колеса будет указывать на сильный износ или повреждение карданной передачи.
Второе соединение, и одно из наиболее важных – шестерня-рейка. Именно это соединение обеспечивает преобразование вращения в движение рейки. И для точной передачи необходимо соблюдение зацепления между зубьями этих элементов. Поэтому в конструкцию механизма включен упор рейки, поджимающий её в шестерне. Также рейка двигается по втулкам, исключающим ее колебательные движения. Но со временем втулки изнашиваются, зубья рейки и шестерни тоже, поэтому в соединении появляется люфт. Первое время устранить зазоры можно путем закручивания упора, чтобы выбрать люфт, но в конечном итоге придется проводить ремонт механизма с использованием ремкомплектов.
Следующее соединение – рулевых тяг к рейке. Тяги крепятся к рейке при помощи болтов. Но, чтобы тяги не передавали на механизм колебательные движения, которые они получают от колес, на концах тяг со стороны рейки сделаны проушины, с установленными в них сайлент-блоками. Данные резинотехнические элементы выполняют демпфирующую функцию. Но со временем от воздействия окружающей среды, рабочих жидкостей авто, хим. реагентов с дороги, резиновая составляющая сайлент-блоков стареет и расслаивается. При обнаружении сильного износа этих сайтент-блоков, проявляющееся обычно сильным стуком со стороны рулевого механизма, эти резинотехнические элементы просто заменяются.
Последнее соединение рулевого управления – рулевых тяг с поворотным кулаком. Чтобы обеспечить подвижность этого соединения, на концах тяг расположены рулевые наконечники. Этот наконечник представляет собой корпус, в который установлен шаровой палец. Благодаря полусферической поверхности пальца, они имеет возможность менять угол относительно корпуса. Причем палец посажен в корпус достаточно плотно, но во время эксплуатации он изнашивается, приводя к появлению люфта, сопровождающегося стуком со стороны амортизационных стоек. При появлении люфта в наконечниках – они заменяются.

Подробно о люфтах механизма управления

Чтобы в полной мере понять, как именно работает и благодаря чему образуется суммарный люфт, нужно немного вникнуть в то, как устроена рулевая система. Если рассматривать этот вопрос с технической стороны, то описать ситуацию можно так. Для передачи на рулевое колесо используются тяги и шток, который фиксируется изначально неплотно, но зазор для каждого авто строго регламентирован.

Зазор этот нужен для того, чтобы все трущиеся детали не изнашивались преждевременно. При его присутствии будет возможность поддерживать зацепление, но детали не будут полностью соприкасаться со шлицами.

Наказание за люфт в рулевом управлении. Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств. Измерение люфта рулевого управления

2.1. Суммарный люфт в рулевом управлении превышает следующие значения:

– легковые автомобили и созданные на из базе грузовые автомобили и автобусы – не более 10 градусов.

“А что это за нерусское слово такое, люфт?” – часто приходится слышать этот вопрос от будущих водителей. Сейчас мы с этим разберемся.

Если вы встанете около одного из передних колес вашего автомобиля и попросите кого-нибудь покрутить рулевое колесо туда-сюда на небольшой угол, то “с ужасом” увидите, что колеса стоят на месте!

Не пугайтесь, это нормальное явление. Прежде чем колеса начнут поворачиваться, выбираются все зазоры в рулевом механизме и в сочленениях рулевых тяг. Вот это и есть люфт, то есть свободный ход рулевого колеса без поворота передних колес. Только любой люфт должен быть в пределах нормы.

Если суммарный люфт рулевого управления превышает 10°, то эксплуатация автомобиля запрещена, так как движение по заданной траектории становится весьма проблематичным, а в условиях интенсивного движения просто невозможным. Автомобиль начинает “рыскать” по дороге с большими перемещениями в поперечном направлении, что может привести к незапланированным контактам с другими участниками движения.

При движении за городом на большой скорости эффект рыскания автомобиля по дороге обычно усиливается и, в конце концов, водитель просто теряет контроль над поведением машины. Кроме того, повышенный люфт руля требует постоянной коррекции направления движения автомобиля, вследствие чего водитель сильно утомляется, что не может не сказаться на общей безопасности дорожного движения.

2.2. Имеются не предусмотренные конструкцией перемещения деталей и узлов. Резьбовые соединения не затянуты или не зафиксированы установленным способом. Неработоспособно устройство фиксации положения рулевой колонки.

Очень опасно эксплуатировать автомобиль, если имеются нарушения в креплениях многочисленных шарниров рулевых тяг, рулевого механизма, когда сорваны или не затянуты резьбовые соединения, а также, если они ненадежно зафиксированы. При движении машины из-за постоянных вибраций возможно разъединение элементов рулевого управления. А это уже ведет к полной или частичной потере управляемости автомобиля и к непредсказуемой траектории его движения.

2.3. Неисправен или отсутствует предусмотренный конструкцией усилитель рулевого управления или рулевой демпфер (для мотоциклов).

Прежде всего, давайте разберемся с тем, что такое “усилитель рулевого управления”.

Гидроусилитель руля предназначен для облегчения работы водителя при повороте рулевого колеса. Он состоит из насоса, распределительного устройства и гидроцилиндра (рис. 53).

Рис. 53. Схема гидроусилителя рулевого управления:1 – насос усилителя; 2 – распределительное устройство; 3 – трубопроводы; 4 – силовой цилиндр усилителя; 5 – поршень усилителя со штоком; 6 – маятниковый рычаг; 7 – емкость для масла

При повороте руля распределительное устройство под давлением направляет жидкость в одну из полостей гидроцилиндра, помогая тем самым водителю поворачивать управляемые колеса.

При повороте рулевого колеса налево жидкость под давлением поступает в полость А (рис. 53), а при повороте направо в полость Б. Когда двигатель не работает, поворот руля будет осуществляться с заметным усилием, так как гидроусилитель не действует.

Запрещается движение при неисправности рулевого управления.[Здесь и далее красным шрифтом дается перечень неисправностей, при которых дальнейшее движение транспортных средств запрещается в соответствии с пунктом 2.3.1. Правил дорожного движения.]

Правда, есть возможность устранить неисправность на месте, если вы “дока” во “внутренностях” автомобиля и возите с собой массу запасных деталей.

В противном случае, вам предстоит вызвать передвижную службу автосервиса или специализированного буксировщика.

2.1. Суммарный люфт в рулевом управлении превышает следующие значения:

Легковые автомобили и созданные на их базе грузовые автомобили и автобусы — 10°
Автобусы — 20°
Грузовые автомобили — 25°

Почему возникают неисправности в рулевом?

Основная причина — неудовлетворительное состояние дорог. Подвеска авто сглаживает основную массу ударов, приходящихся на колёса, но часть из них все же передаётся на узлы рулевого управления. Стоит отметить, что любители низкопрофильной резины рискуют значительно больше, нежели приверженцы использования стандартных колес — низкие шины не способны сгладить удары, и это существенно снижает срок службы как подвески, так и рулевой.

Но автовладельцы должны помнить, что даже при предельно аккуратной езде по идеально ровным дорогам все же придётся менять отдельные элементы рулевой. Срок их службы ограничен, а некоторые детали и вовсе относятся к расходным материалам.
