Реле топливного насоса: где стоит и как включается

Где предохранитель на бензонасос на ВАЗ-2110

Бензонасос на автомобиле предназначен для подачи топлива в камеру сгорания. Контролируется его работа при помощи реле. На ВАЗ-2110 агрегат для подачи топлива может быть электрическим или механического типа. Тут всё зависит от системы подачи топлива. На инжекторном авто бензонасос находится в баке.

Доступ к бензонасосу возможен через ревизионный люк, расположенный под задним сидением.

Устройство узла простое . Он состоит из электродвигателя, на который подается питание. На выходе из насоса устанавливается фильтр. Также в системе подачи топлива есть и другие фильтра. Это помогает предотвратить засорение топливопровода.

Электросхема

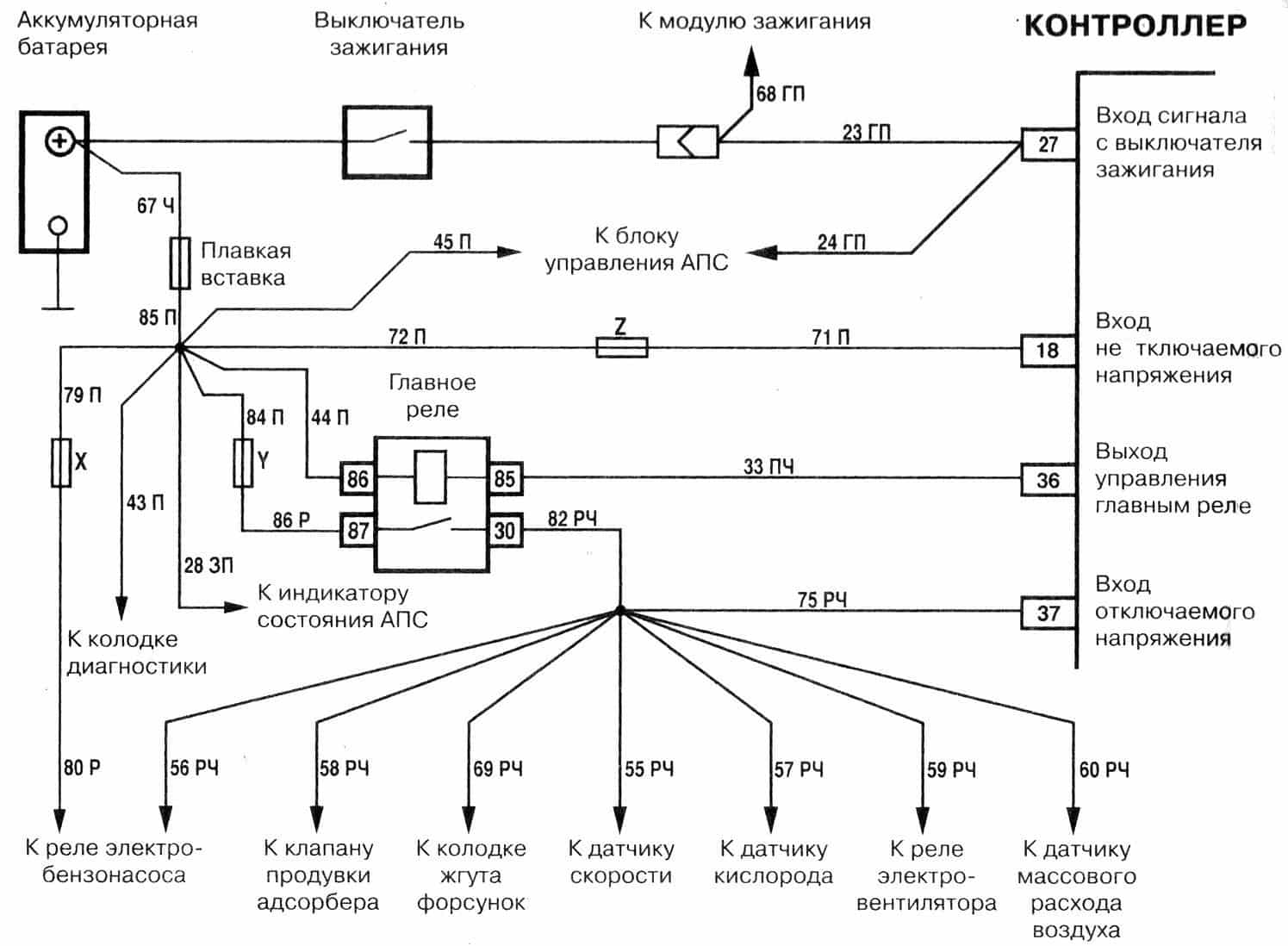

Схема подключения электро-бензонасоса.

Электросхема бензонасоса состоит из:

Предохранителя.
Бензонасос.
Проводки.
Реле.
Блока управления.

Принцип работы

Система питания инжекторного двигателя.

При включении зажигания напряжение подается на клеммы агрегата.
Он начинает перекачивать топливо.
Если в системе создается нужное давление, то реле отключает автоматически бензонасос.
Мотор автомобиля готов к запуску.

Что такое реле?

Оно предназначено в системе для того, чтобы не допустить случайной подачи большого напряжения на обмотку бензонасоса. Реле стандартное и представляет собой корпус из пластика и катушки с контактами.

Где оно находится?

Часто, чтобы исправить поломку в топливной системе, надо поменять реле. Находится оно в салоне авто возле консоли. Чтобы получить доступ к нему, надо снять крышку защиты.

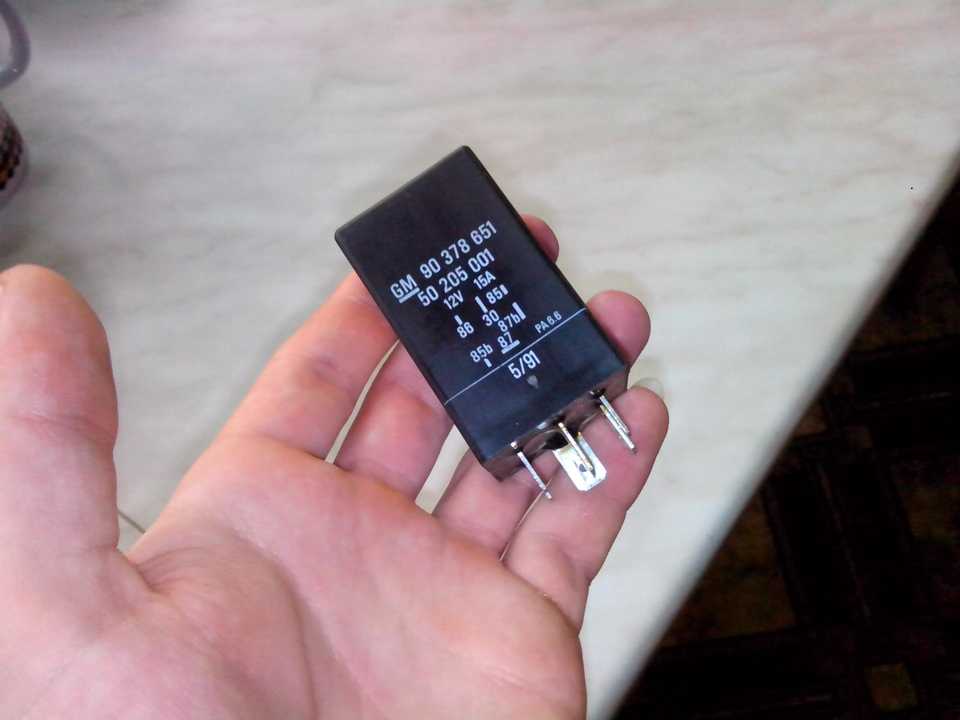

Реле бензонасоса под номером 5 на схеме:

Схема предохранителей в силовом блоке.

Зачастую, на автомашине не работает устройство для подачи топлива в двигатель, по причине того что сеточка засорилась, или топливный фильтр забился – они преграждают путь горючему веществу по магистралям, так что двигателю фактически не с чем работать. При таких случаях будет достаточно поменять фильтр. Но неисправности бензонасоса автомобиля Приора могут проявляться по-разному:

После того, как ключ в замке зажигания проворачивается до включения зажигания, отсутствует характерный звук подкачки. При идеальных условиях всегда нужно дожидаться, когда насос подкачает топливо, а уже после этого запускать двигатель. Проще говоря: не работает и не качает топливо топливный насос автомобиля. Неисправность электроцепи топливного насоса.
При включении зажигания слышно, как насос подкачивает горючее вещество к машине, мотор запускается. Но как только водитель делает попытку проехать всего чуть-чуть, автомобиль глохнет. Когда машина стоит на месте (на холостых оборотах), она потребляет меньший объем топлива в каждом цикле. А когда она начинает движение (даже без нажатия педали газа), требуется больший объем жидкости, но она не поступает к форсункам. Насос не успевает подкачивать бензин.
При движении машина «кивает», а затем глохнет. Для поддержания стабильной скорости при движении, а также для ускорения бензонасос должен периодически подавать больший объем горючего вещества. Если он не может это сделать, двигатель «захлебывается» от воздуха – ему нужен бензин.

В последних двух случаях, скорее всего, придется заменить сеточку устройства для подачи топлива в двигатель. При худшем раскладе последует его замена.

Восстановление работоспособности топливного насоса

В случае, если двигатель глохнет при движении, причина неисправности может крыться в электрической его части. Проверьте реле бензонасоса. Подключите к разъёму топливного насоса контрольку (продаётся в автомобильных магазинах, представляет собой измерительное устройство с проводкой и зажимом на конце), включите зажигание и наблюдайте за поведением лампочки. Если лампочка на пару секунд загорелась — ищите причину неисправности в другом месте.

Выявленные в бензонасосе проблемы устраняются с помощью специальных ремкомплектов, приобретаемых в специализированных магазинах или у автодилеров. При необходимости подлежат замене: диафрагма, клапаны, прокладки и топливный фильтр. Некоторые из этих деталей неизбежно приходится менять время от времени. Замену деталей можно проводить самостоятельно и на СТО.

Воспользуйтесь услугами сервисного центра, если не уверены в своих силах.

Механический насос должен качать пол-литра топлива за 30 секунд. В случае, если качается меньше топлива, восстановить его работоспособность можно путём повышения давления. Для этого прокачайте сжатым воздухом топливную магистраль, проходящую между бензонасосом и бензобаком. Кроме того, можно убрать прокладку регулирования из-под бензонасоса.

Иногда повреждения бензонасоса бывают столь критическими, что единственным выходом будет замена агрегата. Замена бензонасоса сопровождается его демонтажом. Чаще всего в негодность бензонасос приходит из-за повреждения диафрагмы. Можно закрепить повреждённый участок полиэтиленовой плёнкой.

Такого мелкого ремонта надолго не хватит, однако он поможет вам добраться до СТО, где будет производиться замена агрегата. Менять бензонасос самостоятельно не рекомендуется, доверьте эту операцию профессионалам из СТО. В случае, если автомобиль состоит на гарантийном обслуживании, бензонасос меняется по гарантии в вашем автосервисе. Удачи и лёгких дорог!

Как проверить реле бензонасоса

Вначале необходимо взять контрольную лампу и осмотреть предохранитель. Возможно, он просто перегорел, поэтому при ремонте достаточно произвести замену данного элемента. Возле предохранителя находится и реле топливного насоса. Необходимо проверить напряжение в области управляющих выводов, другим концом тестера касаясь массы. Если после поворота ключа бензонасос включился, значит причина поломки заключается в реле.

Проверку можно осуществить при помощи лампочки 12 Вольт с силой тока не более 0,25 Ампер. Большую мощность брать нельзя, в противном случае может сломаться блок управления.

Лампочка подключается между выходом 86 и 85. После того, как сработает зажигание, лампочка должна загореться. Если этого не произошло, значит реле неисправно.

Операцию можно произвести при помощи цифрового мультиметра, который покажет, идет ли напряжение на бензонасос, предохранитель и провода. Как он выглядит, видно на картинке:

На тестере есть три разъема, к которым важно правильно подключить щупы:

Когда напряжение падает больше, чем на 1 В, это говорит о том, что провода или контакты окислились

Тогда важно убедиться, что не произошло короткое замыкание. Если с проводкой все в порядке, такой результат свидетельствует о выходе самого насоса из строя. Подробнее изучить последовательность действий можно на видео:

Подробнее изучить последовательность действий можно на видео:

Можно убедиться, что бензонасос в порядке, для этого необходимо подключить контрольную лампу к его разъему. Затем включается зажигание, при этом должна загореться лампочка. Если этого не произошло, значит ТН сломан. В таком случае его можно отремонтировать, используя ремкомплект и не заменяя реле.

Особенности диагностики автомобилей ВАЗ и Subaru

Чтобы обследовать автомобиль ВАЗ 2110 при помощи тест-лампы, нужно вначале демонтировать заднее сиденье и снять крышку люка.

Теперь можно проверить питание, при этом важно правильно подключить провода. На управляющих выводах поочередно измеряют напряжение. Контрольной лампой измеряется, идет ли питание с электронного блока управления, включающего реле

Контрольной лампой измеряется, идет ли питание с электронного блока управления, включающего реле.

Необходимо параллельно фиксировать контакт на массу. Когда тест-лампа не загорается, это означает, что повреждена проводка или реле. Также не стоит исключать вероятность выхода из строя блока управления мотором.

Теперь можно осмотреть реле, находящееся возле переднего пассажира под крышкой, в которую упираются ноги.

Необходимо произвести прозвон, предварительно открутив болты крепления реле при помощи головок на 8 и 10 мм.

На бензонасос нужно накинуть фишку и завести зажигание. Если насос срабатывает, реле исправно, но где-то отходит один из контактов. Когда бензонасос не работает, нужно проверить, проходит ли на подключенной фишке 12 Вольт.

Теперь с бензонасоса снимают фишку, от которой идут четыре провода разных цветов. Обследовать нужно два средних провода – серый и черно-белый, между которыми есть разность потенциалов.

Для проверки бензонасоса напрямую потребуется аккумулятор, можно взять установленный в машине и протянуть от него провода. На средние контакты подается напряжение 12 Вольт, не больше. Если насос исправен, будет слышен его гул.

Когда представленный выше метод не подходит, между выходом 87 и тридцатым ставят перемычку. При включении зажигания бензонасос не должен срабатывать. Когда ТН включается, это указывает на проблемы с устройством управления.

Следующий, способ подойдет, если не хочется возиться с измерительным оборудованием. Вместо старого реле нужно поставить новое или снятое из монтажного блока, которое отвечает за стеклоподъемники (находится оно в монтажном блоке). Необходимо проверить, как оно будет работать при включенном зажигании.

Чтобы снять деталь, достаточно убрать центральный подлокотник и часть приборной панели, в которую встроен прикуриватель и пепельница.

Дальше снимается защита из пластика и раскручиваются гайки, прикрепляющие деталь к кузову.

Другое реле ставится в пазы, после чего производится сборка в обратном порядке. Подробный разбор неисправностей бензонасоса представлен в видеоролике:

На автомобилях Субару можно активировать для проверки тестовый режим, при включении которого ЭБУ будет подавать сигнал на все контрольные лампочки. Чтобы включить этот режим, потребуется замкнуть находящиеся под рулевой колонкой зеленые фишки. Затем нужно включить зажигание. Если не будет слышно щелчка при включении бензонасоса, значит, возникли проблемы с реле. Когда реле подает звуки, это указывает на проблемы во входных сигналах.

Что значит когда щелкает реле

Однократное щелканье — «говорит» о том, что втягивающая обмотка работает, бендикс «вышел». Если после этого шестерня не крутит — либо неисправен сам стартер автомобиля, либо — «обошлась» муфта свободного хода.

13.05.2023 Почему греется реле топливного насоса

Одной из нередких неисправностей автомобильной системы питания топливом является греющееся реле бензонасоса. Вызывает это явление возникновение большого тока в цепи, которым управляет данное реле.

По мнению автомобильных экспертов, первым признаком неисправности реле насоса является невозможность запуска бензонасоса, который не получает питания от бортовой сети автомобиля. Вторым признаком наличия поломки является характерный звук гудения топливного насоса, который становится громче и более выразительным, чем обычно.

Интересно, что плавление контактов реле возможно из-за неполадок в самом реле, например, из-за обгоревших контактов и увеличившегося сопротивления. В таких случаях реле защищают специальной цепочкой, снаббером или варистором, что позволяет предотвратить его поломку.

Если насос перестал работать, можно попробовать включить его вручную, замкнув определенные контакты на реле. Например, для включения топливного насоса при остановленном двигателе необходимо замкнуть на разъеме контакты 30 и 87 коротким проводом диаметром 1,5 мм.

Однако, чтобы бензонасос работал правильно, он должен прокачивать определенный объем топлива и поддерживать достаточно высокое давление в топливной системе автомобиля. Например, при холостых оборотах давление должно составлять 0,23-0,25 кПа, при пуске двигателя давление должно достигать 0,3 кПа, а в переходном режиме 0,28-0,3 кПа.

Кроме того, при проверке исправности реле бензонасоса можно подавать на него соответствующее переменное напряжение. Если реле работает исправно, отчетливый щелчок говорит о том, что контакты замыкаются. Более точные результаты можно получить при тестировании измерительным устройством.

Несмотря на свою небольшую размерность, реле бензонасоса играет важную роль в работе системы питания автомобиля, контролируя работу исполнительных устройств и датчиков. Кроме того, реле контролируется электронным блоком управления, основным компонентом которого является микроконтроллер. При повороте зажигания бензинасосу подается напряжение 12 В, которое управляется реле и обеспечивает его работу.

Предохранитель бензонасоса ВАЗ 2115

Реле бензонасоса- находится под торпедой. Со стороны пасажира открываеи боковую панель, которая закрывет бороду на которой крепится магнитола, бортовик, управление отопителем. Видем планку с тремя реле и предохранителями.

Реле насоса самое нижнее. Его предохранитель тоже в самом низу. При повороте ключа реле включается на 5 сек, для того, чтобы накачать давление в системе и отключается. После пуска двигателя управление насосом переходит к эбу.

Масса насоса ( и датчика уровня топлива) крепится к шпильке крепления кручника к кузову под карпетом. Чтобы до него добраться нужно снять тамбур между сидениями пасажира и водителя. На бензонасос приходит 3 провода. первый +, второй минус, третий датчика уровня топлива.

Где находится

Если описывать их сверху вниз, то получится следующее:

1. Предохранитель, который отвечает за бензонасос. Его сила тока составляется 15 ампер.

Предохранитель является небольшим элементом, задачей которого в устройстве электрических цепей становится оплавление в случае возникновения перегрузок. Устройство плавится и происходит размыкание токопроводящей цепи.

На примере решения от популярной модели ВАЗ Приора можно поверхностно рассмотреть устройство и принцип работы предохранителя. Устройство маленькое, внешняя часть-корпус изготовлена из оргстекла.

Внутри находится токопроводящий элемент. Такой элемент имеет в основе несколько пластин, которые выполнены из разного материала. Между указанных пластин находится специальный легкоплавкий материал. По указанному материалу проходит электричество, что позволяет предохранителю быть составной частью электроцепи питания бензонасоса. Предохранители имеют специальную маркировку в виде литеры F. Данное обозначение говорит о том, что предохранительный элемент относится к цепи, мощность которой не большая. Чтобы подсчитать, на какой ток рассчитаны те или иные устройства, необходимо мощность поделить на 220. Результатом станет показатель в амперах.

Если предохранитель сгорел, тогда подобная неисправность зачастую вызвана следующими причинами:

— замыкание в электроцепи;

— выход из строя реле бензонасоса;

— низкое качество самого предохранителя;

Другими словами, чаще сгорает предохранитель бензонасоса по причине неисправностей в электроцепях или в результате выхода из строя составных элементов цепи питания насоса. Отметим, что также возникают ситуации, когда горит предохранитель бензонасоса сам по себе, но такое явление с качественными элементами происходит намного реже.

Как определить неисправность

Реле топливного насоса включает топливный насос, и топливо подается к форсункам. Предохранительное реле срабатывает, когда двигатель не работает, а зажигание включено (блок управления не получает сигналов о числе оборотов). Это реле выключается в блоке управления через предохранительный выключатель и прерывает электропитание насоса. Так, например, в случае аварии бензин не может поступать в двигатель. Проверка топливного насоса — это работа скорее всего для сервисных центров. В этой связи для поиска ошибок ограничимся следующими пунктами:

— выключите зажигание;

— отсоедините топливопровод подающей магистрали на распределителе, при этом подготовьте ветошь для вылившегося бензина;

— уже при выключенном двигателе может выйти некоторое количество бензина, так как система находится под давлением;

— включите на короткое время зажигание, не включая стартер;

— если насос не начинает работать, проверьте еще раз предохранитель или предохранительное реле;

— если топливо не поступает, проверьте реле насоса;

— при исправных реле топливный насос должен заработать;

— в противном случае снимите крышку под задним сиденьем и осторожно постучите по корпусу насоса маленьким молотком — иногда помогает;

— проверьте правильность подсоединения проводов к топливному насосу;

— если насос не работает, проверьте напряжение с помощью диодного моста (обычная контрольная лампа может повредить блок управления). Не забудьте прежде включить зажигание;

— если напряжение нормально, значит поврежден насос или имеется обрыв в цепи. Насос следует заменить на новый.

Причины неисправности реле бензонасоса

Чаще всего аномалии в работе бывают связаны с естественным износом детали. Бывают случаи, когда в баке остается мало горючего, и мотор перестает заводиться. Датчик бензина подает ЭБУ сигнал о нехватке топлива, и система блокируется топливный насос. Когда деталь новая, нужно искать другую причину:

Попадание воды — в этом случае на поверхности детали имеются окислы, возможно появление коррозии. Нередко данная поломка наблюдается в холодное время года.
Сломаны конденсаторы.
Чтобы узнать, почему система вышла из строя, необходимо учесть тип двигателя. В случае с карбюратором.
Короткое замыкание или нарушение электроцепи. Часто это бывает связано с использованием предохранителей, имеющих неправильное значение.
Попалось бракованное реле.
Неграмотная установка иммобилайзера – в противоугонных системах принцип работы обычно основывается н а блокировании подачи питания к ТН. В такой ситуации проблема заключается в иммобилайзере, и проверять нужно именно его.

Если появились окислы, после очистки контактов реле еще будет работать. Во избежание последующих повреждений под воздействием влаги, можно обработать их смазкой WD-40. Исправное реле может греться и не срабатывать, либо запускаться с опозданием. Такая аномалия объясняется поломкой предохранителя.

Самостоятельно заниматься устранением поломки не следует, только при попадании воды реле можно прочистить и пользоваться им дальше. Покупка запчасти не потребует особых затрат, установить ее можно своими силам.. Например, реле ТН для отечественного авто будет стоить в районе 100 рублей. С неисправностями реле и их причинами можно ознакомиться в таблице:

Основные неисправности, связанные с реле и их причины
Признак	Вид неисправности	Возможные причины
При включении зажигания нет звука работающего бензонасоса.	Не подается питание на бензонасос.	Короткое замыкание. Установлено бракованное реле. Естественный износ детали.
Контакты окислены, покрыты ржавчиной или повреждены.	Плохо заводится, глохнет во время движения мотор. Возможны посторонние шумы.	Попадание воды, конденсат, короткое замыкание.
Машина перестала заводиться после установки внештатного иммобилайзера.	Блокирование подачи питания на топливный насос.	Неправильная установка иммобилайзера, либо несовместимость с новой охранной системой.
Давление в топливной системе меньше оптимального для данной модели авто.	Бензонасос плохо качает и не создаёт требуемое давление.	Проблемы с проводкой, неисправность реле или предохранителя.

Какие инструменты потребуются

Для проверки берется тест-лампа, потребляемый ток у которой не должен превышать 0,25 А. Вместо нее можно использовать мультиметр – прибор, обладающий функциями вольтметра, амперметра и аппарат для измерения омических сопротивлений. Чтобы открутить колодки реле, потребуются гаечные ключи соответствующие диаметру болтов.

Желательно иметь при себе схему реле, основные характеристики и значения силы тока. Как правило, необходимые данные наносятся на корпус устройства. Обычно на большинстве моделей разъемы расположены по стандартной схеме. Но лучше знать точное расположение, чтобы потом проверить количество контактов. Стандартная схема расположения реле представлена ниже:

Реле бензинового насоса ВАЗ 2110

Реле в любой электрической цепи предназначено для закрытия и открытия цепи, ее основная роль заключается в защите элементов схемы от большого пускового тока. При запуске ICE ток, необходимый для прокрутки стартера, достигает 80-300 ампер, и если реле не установлено, может пострадать любой элемент электрической цепи.

Реле бензинового насоса ВАЗ 2110 имеет стандартный тип; внутри пластикового корпуса имеется электромагнитная катушка с сердечником, когда напряжение подается из-за электромагнитного поля, контакты закрываются. Реле 2110. четырехконтактный, рассчитанный на 30 ампер.

Как работает прибор?

После проворота водителем ключа в замке зажигания реле начинает свою работу. Деталь подаёт сигнал бензонасосу и он включается на 2 – 3 секунды для достижения нужного давления в рампе. Реле отключает насос и далее он заводится только при вращении двигателя стартером либо во время движения. После остановки работы двигателя реле выключает бензонасос и снимает давление. В последних моделях бензонасосов прибор выполняет дополнительно несколько функций:

Ускорение. При необходимости повышения скорости на автоматической коробке передач реле может дополнительно включить насос для поставки большего количества топлива.
Замедление оборотов мотора. Если двигатель работает на максимальных оборотах, то реле может временно отключить топливонасос. Временное отключение устройства позволяет нормализовать количество оборотов двигателя.

Признаком работы топливного насоса является небольшое гудение. В норме гудение длится всего несколько секунд, но если сбоит реле либо другие части системы, то устройство может не выключаться в течение длительного времени или не включаться совсем.

Как проверить давление в топливной системе

Когда вы знаете, что топливный насос подает топливо, тест давления топливной системы может иногда идентифицировать источник неисправности. В следующей серии испытаний вы будете использовать датчик давления топлива для проверки давления в системе.

1. Сбросьте давление в топливной системе.

Если топливная система вашего автомобиля оснащена клапаном Schrader или испытательным портом (он похож на воздушный клапан на ваших шинах), закройте клапан магазинной тряпкой и осторожно нажмите на клапан небольшой отверткой. Используйте тряпку, чтобы поймать топливо. Этот клапан похож на воздушный клапан на ваших шинах.
Если ваша топливная система не оснащена тестовым отверстием, вы можете удалить предохранитель топливного насоса и запустить двигатель. Он умрет через несколько секунд из-за нехватки топлива. Вставьте обратно предохранитель топливного насоса.

Подсоедините датчик давления топлива к контрольному отверстию.Если у вас нет подходящего адаптера для подключения датчика к клапану Шредера, попробуйте снять клапан и подключить датчик к фитингу; однако, если нет испытательного порта, отсоедините линию подачи топлива от рампы (это линия, идущая от топливного фильтра), и подключите T-адаптер к линии, чтобы вы могли повторно подключить линию к топливной рампе и подключите датчик также.
Запустите двигатель и дайте ему поработать на холостом ходу.ПРИМЕЧАНИЕ. Руководство по ремонту для вашего конкретного автомобиля может включать в себя проверку при включении двигателя. Проверьте ваше руководство при необходимости.
Сравните давление топлива со спецификациями. Проверьте показания давления по манометру и сравните их со спецификацией в руководстве по ремонту вашего автомобиля (если автомобиль не заводится, поверните ключ зажигания в положение ON и прочитайте давление топлива. Сравните показания со спецификацией в вашем руководстве для ключа На давление). Система впрыска обычно производит от 15 до 40 фунтов на квадратный дюйм (фунтов на квадратный дюйм) (100-280 кПа) или более, в зависимости от применения. Показание включает давление от регулятора давления топлива (FPR). Так что, если ваши показания не соответствует спецификации, у вас могут быть проблемы с FPR, поэтому продолжайте измерения.

ПРИМЕЧАНИЕ. Новые современные топливные системы не используют FPR в системе впрыска; скорее они изменяют напряжение на насосе или используют внутренний клапан насоса для регулирования давления в системе.

А. Что делать, если давление правильное

Когда датчик давления топлива все еще подключен и двигатель работает на холостом ходу, отсоедините вакуумную линию от регулятора давления топлива (FPR – небольшой металлический цилиндр, который соединяется с топливной рампой).
Убедитесь, что вакуумная линия полностью сухая. Если вы обнаружите следы горючего внутри шланга, он всасывает топливо из регулятора давления, потому что мембрана порвана. Заменить регулятор давления топлива.
Давление топлива должно увеличиться от 3 до 10 фунтов на квадратный дюйм. В противном случае проверьте вакуумную линию: если в линии нет вакуума, убедитесь, что шланг правильно подсоединен и не поврежден, и что вакуумный порт не ограничен; если в линии есть вакуум, но при отсоединении вакуумного шланга давление не увеличивается, замените регулятор давления топлива. Для достижения наилучших результатов проведите тест, описанный в следующем разделе, Проверка FPR с помощью вакуумного насоса.
Заглушите двигатель и подождите не менее 5 минут. Сравните показания давления со спецификацией (для удержания давления) в руководстве по ремонту. Если в течение пяти минут давление упадет ниже указанного значения, возможно, вы где-то обнаружили утечку: проверьте топливопроводы, топливный насос, инжектор или регулятор давления на утечку.

Что делать, если давление низкое

Поместите тряпку над линией возврата топлива.
Зажмите шланг, используя подходящие плоскогубцы, чтобы заблокировать поток.
Следите за манометром; если давление остается низким, топливный насос получает недостаточное напряжение или насос изношен. Однако, если давление повышается, замените FPR.

Что делать, если давление высокое

Сначала проведите тест, описанный в следующем разделе «Как проверить FPR с помощью вакуумного насоса».
Затем выключите двигатель.
Отсоединить возвратный топливопровод.
Продуйте линию возврата, чтобы убедиться, что она не заблокирована. Если обратная линия заблокирована, найдите где именно.

ПРИМЕЧАНИЕ. Приведенное ниже видео дает представление о том, как проверить напряжение и массу на электрическом разъеме топливного насоса.

Где Находится Реле Бензонасоса Ваз 2110 Инжектор ~ AUTOINTERLINE.RU

По каким причинам нельзя откачивать бензиновый насос

на ВАЗ-2110

Бесперебойная работа автомобиля ВАЗ-2110 напрямую зависит от топливной системы. Если он не поддерживается в надлежащем состоянии, он очень быстро потерпит неудачу. Поэтому, когда машина не запускается утром, в системе подачи топлива возникла проблема. В большинстве случаев это связано с состоянием бензинового насоса. Основная роль бензинового насоса. поставка топлива и поддержание давления.

ЭТО ИНТЕРЕСНО: Датчик топлива ваз 2110

Диагностика бензинового насоса

Если топливный бак заполнен, аккумулятор находится в нормальном состоянии, свечи сухие и дают искру, а стартер вращает двигатель, а затем причину в бензиновом насосе. Наиболее распространенная причина заключается в том, что после включения зажигания в бензиновый насос не подается питание. Точно так же это проявляется, когда автомобиль движется, когда сила теряется, и двигатель начинает срываться. Другим важным нюансом является поставка необходимого количества топлива.

Насос может быть рабочим, создавать шум и шум, то есть источник питания, но не создает требуемого давления.

Давление в топливной системе с рабочим бензиновым насосом более 3 бар считается нормальным. Это давление собирается в топливном рельсе и соответствует показателю 300 кПа. Чтобы проверить состояние, вам необходимо принять манометр и измерить давление в топливной рампе, учитывая те индикаторы, которые считаются нормой для каждой отдельной модели.

Для ВАЗ-2110 с инжектором давление в момент включения зажигания должно показывать не менее трех атмосфер, на холостом ходу. 2,5, а при нажатии педали акселератора. от 2,5 до 3 атмосфер. Этот метод позволяет точно определить:

Выход регулятора давления неисправен.
Неисправный топливный насос или снижение эффективности из-за износа.
Сильное загрязнение фильтра или сетки.

Опускание давления приводит к тому, что двигатель не запускается или не запускается с трудом, начинает касаться, во время работы возникают провалы. Если неисправность насоса, то, возможно, решетка грубой очистки бензинового насоса забита.

В этой ситуации нет необходимости менять весь блок, вы можете очистить сетку или поместить новую. Если вы подозреваете, что на бензиновый насос не подается питание, вам необходимо включить зажигание и прослушать. Во время работы бензинового насоса необходимо услышать небольшой шум или гул.

И если вы ничего не слышите, тогда возникла проблема с работой бензинового насоса или проводкой к нему.

РЕЛЕ

И ПРЕДОХРАНИТЕЛЬБЕНЗОНАСОСА ВАЗ 2110 , 2111, 2112 ЛАДА. НЕ РАБОТАЕТ ТОПЛИВНЫЙ НАСОС.

Напрямую Бензонасос ВАЗ 2110

Так как бензонасос

у меня глючил то включался то нет особенно по утрам то решил я пустить его в временный

Основным перечнем причин, по которым бензонасос

не прокачивается на автомобиле ВАЗ-2110, можно отнести:

Сбой предохранителя;
нерабочее реле;
поломка двигателя;
окисление контактов в проводке, ведущей к бензиновому насосу;
поломка бензинового насоса.

электропроводка

Почти во всех моделях автомобильная проводка для бензинового насоса состоит из трех проводов: «плюс», «отрицательный» и провода для определения количества топлива в баке. Если бензиновый насос перестанет трясти, электропроводка может быть повреждена. Вы можете проверить мощность, используя 12-ваттную лампу, подавая ее с внешнего разъема бензинового насоса. Когда зажигание включено, лампа должна загореться. Если нет, то где-то вне цепи сломается.

Чтобы проверить внешнюю проводку, вы должны, в свою очередь, соединить контакты «плюс» и «минус», снятые с разъема питания топливного насоса. Необходимо закрыть «отрицательный» контакт с землей, после чего загорится лампочка при включении зажигания.

Размещение контакта на реле, в котором лампа не горит, может быть неисправность проводки в интервале от реле к бензиновому насосу.

электромотор

Если поиск проблемы в топливной рампе и проводке не дал результатов, вам необходимо проверить двигатель бензинового насоса. Он отвечает за циркуляцию жидкости внутри топливного насоса. При проверке необходимо учитывать, что через некоторый временной интервал терминалы на бензиновом насосе могут быть окислены, и питания не будет. Это также часто становится причиной отказа бензинового насоса. Это означает, что двигатель, скорее всего, работает, но необходимо очистить и зажать клеммы.

Симптомы выхода из строя реле топливного насоса

Заподозрить неисправность данного элемента можно по следующим признакам:

Двигатель не заводится. Иногда он может не запускаться вообще или заводиться плохо, не с первого раза. При этом аккумулятор заведомо исправен и заряжен;
Мотор троит. Нестабильную работу силового агрегата легко услышать;
После кратковременной работы, двигатель глохнет. Даже если машина завелась, она может заглохнуть через непродолжительное время. Это происходит, как на холостых оборотах, так и в движении;
После поворота ключа не слышен характерный щелчок. Звук топливного насоса знаком каждому водителю. Он раздаётся при каждом запуске мотора. Его отсутствие часто указывает на выход из строя этой детали;
Давление в топливной рампе заметно упало. Нормой для двигателей объёмом 1,5 литра считается значение в 300 кПа, а для 1,6 л – примерно 380 кПа.

Обычно указанные выше симптомы говорят о поломке релюшки или предохранителя топливного насоса, но нельзя исключать и другие причины. Это — плохие контакты, проводка или бензонасос. Чаще всего найти виновника не составит труда самому автомобилисту. Поэтому обращаться на СТО с этой проблемой приходится лишь в крайних случаях, когда ничего не помогает.

Расположение и принцип работы

Местоположение реле не может быть одинаковым для всех моделей авто. Это напрямую связано с конструкцией машины, её марки и модели. Однако в большинстве случаях – это зона около БУВ (блока контроля впрыска) или под торпедо, возле монтажного блока. На инжекторных авто реле, как правило, установлено в зоне левой ноги водителя, под приборной панелью.

Реле, несмотря на конструктивно успешно выполненную схему, может портиться и выходить из строя. Признаками дефекта в этом случае выступают непривычные для работы действия или их полное отсутствие. Вот, например, как происходит контролирование насоса по схеме.

После срабатывания зажигания, РТН направляет сигнал на топливонасос, который задействуется на две секунды. Этого времени хватает для формирования давления в рейке (непосредственный впрыск топлива).
Следом начнётся щёлкание реле, отключающее бензонасос.
Следующая фаза работы связана с двумя условиями: вращением пускового устройства и автономной работы силовой установки. РТН посылает сигнал отключения на насос сразу же, как только остановится двигатель.

Реле в подкапотном пространстве

На отдельных марках авто реле также решает задачи ограничителя оборотов коленвала. Например, если метонимия двигателя чересчур высока, приблизилась к максимальной черте, электронасос отключается. Сигнал посылает реле, указывая на прекращение подачи топлива в мотор. Соответственно, амплитуда вращения вала снижается, и бензонасос вновь включается.

Есть и такие машины, в которых реле задействуется не после включения зажигания. Стоит только открыть дверь со стороны водителя, как оно начинает работать. Такое решение эффективно, так как позволяет обеспечить быстрый запуск силового агрегата. Давление создаётся гораздо раньше. Топливный насос уже заранее нагнетает горючее в систему.

Схема выходов реле

По сути, реле – это небольшая чёрная коробочка, напоминающая штатовскую вилку. Каждый из выводов устройства имеет собственную маркировку.

Как и говорилось выше, на некоторых автомобилях реле может выполнять и другие функции.

Обогрев лямбда зонда. Он включается на всех реле неодинаково. К примеру, на одном он может задействоваться вместе с бензонасосом, а на другом – осуществлять подключение посредством отдельного транзистора. На старых версиях авто лямбда зонда не имелось, но при работе насоса ток мог уходить впустую.
За включение пусковой форсунки. Такое происходит при запуске мотора на холодную. ПФ функционирует столько же времени, сколько и пусковое устройство, а также напрямую зависит от температуры ДВС. Конкретно время работы ПФ определяет реле, получающее информационные данные от блока управления. К примеру, если температура силовой установки достигает 60 градусов по Цельсию, ПФ задействуется всего на 1 секунду и даже меньше, а если мотор холодный – вплоть до 10 секунд.

31	масса
30	+12В постоянное (вне зависимости от зажигания)
15	+12 при включенном зажигании
50	+12 когда работает стартер
TD	сигнал от системы зажигания
TF	сигнал о температуре двигателя от блока управления впрыском КЕ
87	подача питания на бензонасос
87H	обогрев датчика кислорода
87V	включение пусковой форсунки
