Шумоизоляционные окна и стеклопакеты: технологии дополнительного шумопоглощения

Технологии повышения шумоизоляционных качеств окон

Современные компании, работающие в сфере изготовления оконных конструкций, используют три технологии увеличения звукоизоляционных качеств своей продукции:

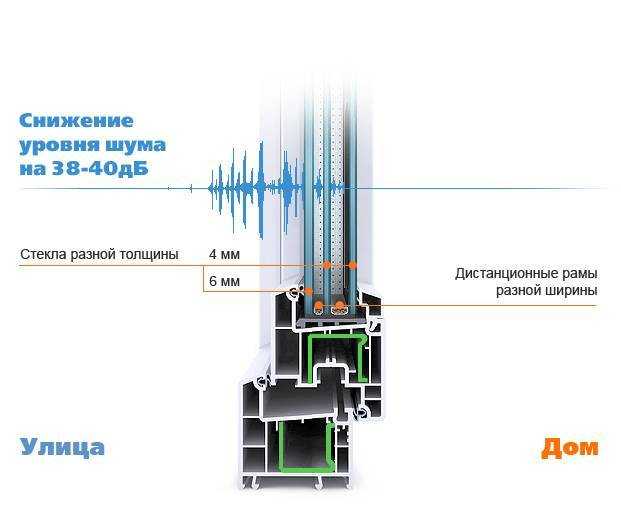

Различная толщина стекла и просвет камеры. Стекла, используемые в большинстве светопрозрачных сооружений, по своей структуре плохо пропускают шумы и даже отражают их. Проблема в том, что обычное силикатное стекло достаточно упругий материал, который под действием звуковых волн вибрирует, тем самым передавая их внутрь помещения. При одинаковой толщине каждый слой колеблется одинаково, резонируя друг с другом. Если же стекла и промежутки между ними различны, эффект резонанса заметно снижается, увеличивая таким образом поглощение шумов оконным блоком.
Заполнение инертным газом. Распространение звука напрямую зависит от плотности среды, через которую он передается – чем она меньше, тем больше шумов поглощается. Максимально разреженная среда – вакуум, вообще не пропускает звуковые волны. Но его использование невозможно по причине внешнего давления, которое попросту разрушит вакуумный стеклопакет. Одно из свойств инертных газов – низкая проводимость звуковых волн, в сравнении с обычным воздухом. Благодаря этому колебания наружного стекла в стеклопакете, заполненном такими газами, в незначительной степени передаются внутреннему, что препятствует проникновению внешних шумов в помещение. Например, при использовании смеси аргона (70%) с фтористой серой (30%) возможно увеличить звукопоглощение на 4 дБ.
Использование специальных стекол (триплекс). Понижения шумоизоляции вплоть до 60%, в сравнении с обычным остеклением, можно добиться при помощи стекол, склеенных между собой. В качестве связующего применяют либо полимерную пленку, либо компоненты на основе смол. В первом случае, толщина разделяющего слоя не превышает 6 мкм, во втором – 8 мкм, что позволяет более эффективно поглощать шумы. Лучшие, сравнительно с другими вариантами звукоизоляции, результаты триплексы показывают в низкочастотном диапазоне.

Данные способы, принято комбинировать, однако у этого подхода есть и свои подводные камни.

Это происходит из-за значительной массы стеклопакета и особенно актуально для габаритных створок.

Наиболее эффективный в плане шумопоглощения, но несколько уступающий по эргономичности, является вариант спаренного окна, иначе говоря – двойник.

Каждая из створок блока оснащается однокамерным стеклопакетом, а при совместном использовании вышеописанных технологий, конструкция поглощает свыше 46 дБ шумов.

Эффективная связка для максимальной шумоизоляции

Дополнительная шумоизоляция окон

Для увеличения звукоизоляционных качеств световых проемов не всегда стоит прибегать к радикальным мерам. Существует ряд способов, которые увеличат степень поглощения внешних шумов без замены уже установленных оконных блоков.

Акустические пленка

На данный момент широко распространена виниловая пленка, повышающая шумоизоляцию стекла. Для окон, в которых установлены стеклопакеты (одно- или двухкамерные) желательно наклеить ее со стороны улицы и помещения. Таким образом можно увеличить поглощение шумов на 3 дБ. Существуют более современные аналоги, также изготовленные из винила, но благодаря инновационным технологиям их степень звукоизоляции достигает 5 дБ (как утверждают производители). На пленке нет какого-либо клеящего состава – фиксация на стекле осуществляется шпателем при помощи воды и мыла.

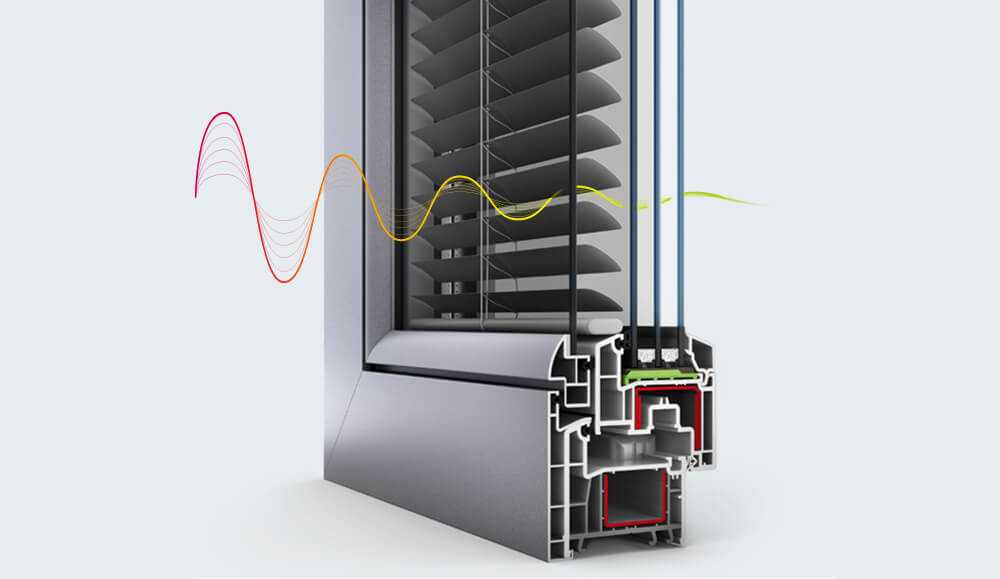

Акустические жалюзи и шторы

Звукопоглощающие жалюзи или шторы заметно толще и плотнее обычных аналогов. Изоляция от внешних шумов возможна благодаря винилу, который в виде волокон вплетен в материал изделия. Современные изготовители предлагают широкий ассортимент форм, расцветок и дизайнерских решений, так что кажущаяся грубость акустических занавесок ни коим образом не нарушит гармонию внутреннего интерьера.

Второй контур остекления

Второй контур остекления на панорамной лоджии

По сути, это установка дополнительного окна в проем, если позволяет его глубина. Данный способ относится скорей к радикальным мерам по увеличению звукоизоляции, чем к оперативным, но демонтаж ранее установленных блоков в таких случаях не потребуется. Кроме того, эффект от второго контура будет лучше, чем от способов, описанных выше, в особенности если использовать качественные шумоизоляционные материалы.

На вопросы шумоизоляции окон отвечают специалисты оконных компаний:

Полезно5Бесполезно

Изоляция стекол: шумозащитные пакеты

Окна с повышенной шумоизоляцией – хороший вариант для жильцов, которые уже выполнили ремонт и полностью менять профили не хотят. Проще, удобнее и дешевле будет поставить новый стеклопакет, а профиль не затрагивать. Слабый участок в плане пропускания шумов – именно остекление, а не створки, рамы. Такая доработка имеет ряд ограничений в плане глубины места посадки в профиле, но уровень шума снижает заметно.

Производители

Стеклопакеты изготавливаю промышленные предприятия, частные небольшие организации. Некоторые производители окон тоже занимаются сборкой стеклопакетов, но некоторые работают только с крупными организациями.

Основные из них:

Oknasalut;
ИЗОЛЮКС;
Алютоп.

Их продукция – оптимальный выбор в плане соотношения стоимости и качества. На производствах применяются передовые технологии, повышающие энергоэффективность решений.

Звукоизоляция окон

Шумоизоляция пластиковых окон в основном зависит от качества стеклопакета. Нередко бывают случаи, когда нужно увеличить звукопоглощение на уже установленных окнах. Для этого используется дополнительное покрытие или устанавливаются шумоизоляционные жалюзи.

Звукоизолирующие жалюзи

Есть 4 вида шума:

Ударный шум возникает при ударах предмета. При этом вибрационная волна проникает в помещение сквозь стены или окна. В этом изоляция не поможет, так как шум проникает сквозь стены или потолок. Такой звук обычно передается с одной комнаты в другую или через квартиры в многоэтажной постройке. Для изоляции рекомендуется утеплять потолок и стены пенопластом или минеральной ватой, которая обладает высокими поглощающими характеристиками.
Акустический шум – это эхо, которое возникает в крупногабаритных и пустых помещениях.
Структурный шум возникает из-за вентиляции, водяных труб и прочих коммуникаций.
Воздушный шум распространяется по воздуху и чаще всего попадает в помещение через окна. Даже если они закрыты, вибрации поступают сквозь стекла и металлопластиковые конструкции. Именно от воздушного шума можно избавиться, если сделать качественную звукоизоляцию стеклопакета.

Общая характеристика

Звукоизоляцией называется снижение уровня шума, который доходит из улицы. Производится она еще на этапе строите6льтства, когда стены при постройке дома покрываются шумоизоляционными материалами.

Люди часто для дополнительного устранения звуков во время ремонтных работ прокладывают листы гипсокартона и минеральной ваты, что обеспечивает качественную шумо- и теплоизоляцию.

Некоторые способы возможно сделать самостоятельно на уже установленных окнах или балконах.

Технологии звукоизоляции

Существует несколько технологий, помогающих повысить звукоизоляцию окон:

Применение ассиметричных камер. В стандартных стеклопакетах между камерами одинаковое расстояние. Многие компании-производители выпускают линию стеклопакетов с ассиметричными камерами. То есть, между стеклами разное расстояние. Это позволяет снизить уровень шума на 30-35 дБ. Иногда стекла в одном пакете де6лают разной толщины. Они преимущественно используются в домах, которые находятся рядом с автотрассами, заводами, где постоянно шумно.
Применение триплекса. Это конструкция, которая выполняется из двух стекол, соединенных между собой полимерной пленкой. Она поглощает вибрацию и часть звуков. Такая технология позволяет в два раза повысить поглощение шума. Стеклопакеты с триплексами считаются одними из самых надежных с точки зрения звукопоглощающих характеристик.

Аргоновое наполнение. Многие компании, которые занимаются производством и установкой металлопластиковых конструкций предоставляют услуги по аргоновой звукоизоляции. В стеклопакет между стеклами задувают аргон – плотный, но прозрачный газ, который на 30% увеличивает изоляцию.
Заполнение профиля шумозащитным материалом. Стеклопакет состоит не только из стекла, но и из металлопластикового профиля, которые тоже пропускает шум из улицы. Иногда его заполняют стекловатой, чтобы создать внутри плотный шумопоглощающий слой. А в зимнее время такой прием обеспечит теплоту.

Чем отличаются шумоизолирующие стеклопакеты от обычных

В бюджетные пластиковые окна, как правило, устанавливают однокамерные стеклопакеты, стекла в которых одинаковой толщины, а пространство между ними заполнено осушенным воздухом.

Звукоизоляционные свойства подобных изделий гораздо выше традиционных деревянных блоков, распространенных в недалеком прошлом. Но в ряде случаев этого бывает недостаточно, тем более что современные технологии позволяют заметно снизить проникновение шума в помещение, изменив конструкцию стеклопакета и его наполнение.

Шумоизоляционный стеклопакет состоит из трех и более стекол, толщина которых различна.

Для достижение еще большего звукоизоляционного эффекта увеличивают просвет одной из камер и заполняют ее инертным газом. Уменьшению проникновения шума также способствует использование специальных стекол, например, триплекса.

Насколько эффективно снижается шум

Внешние шумы в городе или вблизи магистралей с оживленным движением транспорта могут превышать 80 дБ, а порой достигают критических и даже вредных для здоровья значений (рев двигателя скоростных мотоциклов – 110 дБ). Для относительно комфортного пребывания в помещении шумовой фон в нем не должен быть больше 40дБ в дневное время и 30 дБ ночью. Таких условий возможно достичь, только если окно нейтрализует минимум половину внешних звуков.

Степень звукоизоляции в зависимости от типа остекления и конструкции оконного блока:

Традиционные деревянные окна поглощают менее 20дБ, при этом часть шумов проникает по причине не плотного примыкание створок к раме. Обычное одинарное стекло, толщиной 4 мм обеспечивает уровень изоляции в 20 дБ.
Бюджетные металлопластиковые конструкции с обычным стеклопакетом (2 стекла по 4 мм на расстоянии 16 мм) – 27 дБ. Заметная разница, сравнительно с первым пунктом достигается благодаря большей герметичности ПВХ окон.
Дополнительная камера в стеклопакете увеличивает степень сопротивления шуму всего на 1 дБ (при одинаковом расстоянии и толщине стекла). Так стеклопакет с двумя камерами по 10 мм и тремя стеклами по 4 мм поглощает 28 дБ.
Более продуктивный подход – установка однокамерного стеклопакета, заполненного аргоном вместо обычного осушенного воздуха. Два четырёхмиллиметровых стекла с промежутком 16 мм и Ar-заполнением обеспечивают изоляцию до 32 дБ.
Аналогичного результата можно достичь, используя стекла разной толщины. Формула стеклопакета 6/16/4, где 16 расстояние, а 6 и 4 толщина стекол в мм, позволяет уменьшить проникновение внешнего шума на 32 дБ.
Наиболее эффективно борется со звуком триплекс (трехслойное стекло). Однокамерный стеклопакет 4/12/9 поглощает 42 дБ, если добавить еще одну камеру (4/10/4/10/9), этот показатель увеличится до 44 дБ.

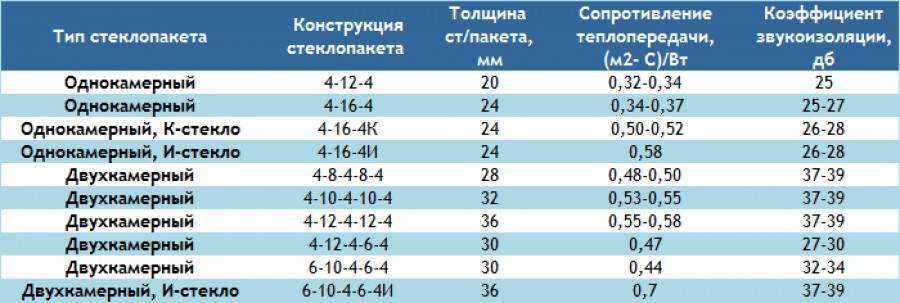

Характеристики стекол и стеклопакетов

Технологии повышения шумоизоляционных качеств окон

Шумоизоляция окон в квартире осуществляется с применением таких технологий:

Игра на разнице камерных просветов и параметров толщины стекол. Применяемые в светопрозрачных сооружениях стекла обычно недостаточно хорошо пропускают шумы, могут отражать их. Силикат упругий, под влиянием волн звука вибрирует, передает колебания внутрь помещений. Если параметры стекол равные, то слои колеблются одинаково, резонируют между собой. Когда промежутки и стекла разные, резонанс снижается и степень шумопоглощения уменьшается.
Инертный газ. Его применяют для заполнения камер. Скорость, особенности распространения звуков в данном случае будут зависеть от показателей плотности сред, через которые идет передача. Чем плотность ниже, тем больше шумов будет поглощено. Вакуум не пропускает волны в принципе, но применять его нельзя по причине повышенного внешнего давления, разрушающего стеклопакет.
Использование специального стекла триплекс. В сравнении с обычным оно повышает степень изоляции шумов до 60%. В роли связующего вещества применяют полимерную пленку, компоненты со смолой или другими веществами. Толщина слоя-разделителя не должна превышать 6-8 мкм.

Наиболее эргономичные окна – спаренные или двойники, когда каждая створка оснащена стеклопакетом однокамерного типа.

Как выбрать подходящую шумоизоляционную пленку для автомобиля?

Шумоизоляционная пленка для автомобиля играет важную роль в создании комфортного и тихого салона. Она помогает снижать уровень шума от проезжающих машин, шума двигателя и ветра, что позволяет пассажирам наслаждаться тишиной и улучшает качество звука от аудиосистемы. Вот несколько важных аспектов, которые стоит учитывать при выборе шумоизоляционной пленки для автомобиля:

Материал: При выборе шумоизоляционной пленки следует обратить внимание на ее материал. Часто используется пленка из битумной основы или алуминиевая фольга с пленкой с клеевым слоем для удобства нанесения
Оба материала имеют хорошие звукоизоляционные свойства.

Толщина: Толщина шумоизоляционной пленки также играет важную роль. Чем толще пленка, тем лучше она будет справляться с шумом. Однако, следует помнить, что слишком толстая пленка может занять много места в салоне, поэтому нужно найти баланс между эффективностью и удобством.

Установка: При выборе шумоизоляционной пленки, стоит обратить внимание на ее установку. Лучше выбрать пленку, которая имеет простой и удобный механизм крепления, чтобы не возникало проблем при установке. Также можно обратиться к специалистам, чтобы установить пленку профессионально и качественно.

Цена: При выборе шумоизоляционной пленки не стоит слишком сильно ориентироваться на цену

Хотя дешевые варианты могут быть соблазнительными, важно помнить, что качественная пленка обычно стоит дороже, но дает лучшие результаты.

Выбор подходящей шумоизоляционной пленки для автомобиля может быть сложным заданием, но учитывая перечисленные факторы, вы сможете выбрать наиболее подходящий вариант для вашего автомобиля. Не забывайте также о возможности проконсультироваться с профессионалами, которые помогут вам с выбором и установкой шумоизоляционной пленки.

Как повысить шумоизоляцию уже установленных окон

Если со временем шумовая нагрузка в помещении начинает расти, можно улучшить шумоизоляцию окон в квартире своими руками. Делается это несколькими способами:

меняются уплотнители;
регулируется фурнитура;
улучшается герметизация монтажного зазора;
улучшается изоляция откосов и подоконника;
навешиваются звукоизоляционные жалюзи;
устанавливается бризер.

Замена уплотнителей

Установленные в металлопластиковые окна уплотнители с годами теряют потребительские свойства: трескаются и садятся (уменьшаются в объеме), о чем подробно рассказано в работе «Как заменить резиновые уплотнители на пластиковых окнах». Как результат, уменьшается плотность прилегания створок к раме. Через микрощели шум улицы начинает прорываться в квартиру или дом. Например, если между оконной створкой и рамой есть небольшая щель размером всего 1 мм, то звукоизоляция уменьшается в 1,5–2 раза.

Замена уплотнительных резинок позволяет не только улучшить шумоизоляцию, но и сохранить тепло (повышается уровень теплоизоляции).

Регулировка фурнитуры

Со временем цапфы и ножницы металлопластиковых оконных блоков теряют свои первоначальные свойства в результате износа. Особенно это заметно на окнах, используемых для проветривания. Старая или изношенная фурнитура не обеспечивает качественный прижим створки к раме, оставляя небольшие щели. В них с улицы беспрепятственно проникают шум и холод. В такой ситуации необходимо провести регулировку запорного механизма (как правильно выполнить регулировочные работы можно посмотреть здесь).

Плотное прилегание створки к раме – залог хорошей звукоизоляции.

Изоляция откосов и подоконника

Шум может прорываться и через откосы с подоконником. Причина опять же в нарушении технологии установки: оставлены пустоты между стеной и отделочным материалом. Устранение причины традиционное: демонтаж с последующей установкой по правилам. Все этапы работы можно посмотреть здесь.

Перечисленные выше технологические процессы можно выполнить самостоятельно: сложных технологий нет. При отсутствии желания заниматься ремонтом, помогут специалисты. Любая компания, устанавливающая окна, занимается шумоизоляцией стеклопакетов.

Установка звукоизоляционных жалюзи

Кроме перечисленных выше способов улучшения шумоизоляции оконных проемов, можно воспользоваться установкой специальных жалюзи, уменьшающих силу звуковой волны. Их отличие от классического аналога в наличии звукоизолирующей прослойки из волокон, поглощающей шумы, проходящие сквозь окно.

Такая конструкция имеет свои плюсы и минусы.

уменьшает все виды шумового фона улицы;
не занимают много места;
хорошо вписываются в любой интерьер.

высокая стоимость;
окно постоянно закрыто, будто его и нет.

Бризер

Звучит неожиданно, но даже выполнив все предыдущие рекомендации по улучшению шумоизоляции оконного проема полноценный эффект не будет достигнут. Причина банальная: проветривание. Без него в помещении растет уровень влажности и углекислого газа (СО2), становится душно. Поэтому и придуманы форточки или режим микропроветривания в современных оконных конструкциях. Но открыв доступ свежего воздуха в квартиру, хозяин одновременно распахивает, буквально настежь, оконный проем для шума улицы.

Бризер — это компактный прибор, способный подавать в помещение очищенный, при необходимости, увлажненный, подогретый или охлажденный воздух улицы. При этом, не пропуская шумы улицы. Таким образом, в небольшом приспособлении конструкторам удалось получить одновременно увлажнитель и очиститель воздуха, кондиционер или вентилятор. По форме бризер может быть круглый, квадратный или овальный. По размеру — большие или маленькие. Работают от электроэнергии. В отличие от кондиционеров они экономичные и практически бесшумные (слышна работа вентилятора и то не во всех моделях — зависит от производителя).

Устанавливается бризер на стену внутри квартиры. Сдерживает массовое применение прибора два фактора:

цена — купить можно за 30,0-300,0 тыс. руб.;
сложность установки — своими руками просверлить в стене отверстие необходимого диаметра не получится.

Класс звукоизоляции окон

Приведенные меры могут использоваться в системе мероприятий по защите жилья от лишнего шума поодиночке и в комплексе. Поэтому у стеклопакетов разный уровень шумоизоляции. Чтобы потребитель ориентировался в возможностях оконной конструкции задерживать шум, им присваивается класс звукоизоляции. По большому счету эта классификация относится к звукоизоляции стеклопакетов, т.к. у профиля разных производителей примерно одинаковые показатели поглощения звуковых волн.

Таблица 1. Классы звукоизоляции пластиковых окон.

Классы	Шумоизоляция окон ПВХ, дБ
1	до 30
2	30-32
3	32-34
4	34-36
5	36-40
6	40+

К первому классу относятся привычные жителям Советского Союза деревянные окна с одним стеклом. Они задерживают не более 20 дБ шума. Сюда же можно отнести и бюджетные пластиковые окна с однокамерным стеклопакетом (формула — 4х16х4) — способны погасить 27 дБ звуковой волны.

До 32 дБ уменьшает уровень внешнего шума однокамерный стеклопакет с разной толщиной стекла (6х16х4).

Максимально эффективно борется с шумом однокамерный стеклопакет с трехслойным стеклом (триплекс). Остекление 4х12х9 поглощает до 42 дБ. При увеличении количества камер (4х10х4х10х9) показатель можно повысить до 44 дБ.

Дополнительная шумоизоляция окон

Шумоизоляция стекол проводится без замены уже установленных блоков. Расскажем, как улучшить шумоизоляцию пластиковых окон с минимальными затратами.

Акустическая пленка

Звукоизоляционная виниловая пленка – простой, дешевый метод повысить степень звукоизоляции. Для окон со стеклопакетами оклейку делают со стороны помещения и улицы, чтобы поднять защиту на 3 дБ. Есть более современные аналоги – их изготавливают из винила, благодаря применению передовых технологий степень шумности падает до 5дБ.

Акустические жалюзи и шторы для окон с повышенной звукоизоляцией

Жалюзи и шторы с функцией поглощения шумов в разы толще и эффективнее обычных аналогов. За поглощение звуков отвечает винил, вплетенный в основу изделий. Расцветки, формы, дизайнерские решения доступны разные.

Второй контур остекления

Двойные стекла предполагают установку в проем дополнительного окна, нужно достаточное пространство для действий. Метод радикальный, но гарантирует заметное повышение степени звукоизоляции. Демонтировать старые блоки не нужно.

Другие способы

Не пренебрегайте остеклением лоджий и балконов. Частично остекленные двери имеют невысокую шумоизоляцию. Более предпочтительный вариант – стекло на полную высоту дверной рамы.

Полная изоляция извне с откосами, отливами целесообразна при необходимости максимального устранения шумов – например, когда они мешают работать. Такие операции незначительно повышают цену изоляции и в разы улучшают ее качество. Перегородки можно будет не использовать.

Факторы, влияющие на уровень звукоизоляции окон

При выборе стеклопакета нужно учитывать факторы, влияющие на проводимость звуковых волн окном. Среди них:

толщина стеклопакета;
расстояние между стеклами;
толщина стекол;
герметичность створки;
величина технологического зазора между стеной и оконным блоком;
вид балконной двери;
остекление балкона (лоджии).

Толщина стеклопакета. Чем больше толщина стеклопакета, тем лучше он поглощает шум. Здесь два фактора: толщина стекла и расстояние между ними. О стеклах чуть ниже, а здесь поговорим более подробно о воздушной прослойке между стеклами, а если быть более точным, то о толщине камеры. Ведь с увеличением расстояния между стеклами в стеклопакете уровень поглощения шума растет.

Расстояние между стеклами. Известно, что в двухкамерных стеклопакетах среднее стекло резонирует, усиливая звуки. Бороться с этим можно двумя способами.

Сделать остекление из стекла малой площади (разбить конструкцию стеклопакета на несколько секций). Но такой вариант решения проблемы не всем нравится.
Воспользоваться камерами разной толщины. В этом случае внутреннее стекло будет сдвинуто к одному из краев, в результате чего резонансные частоты в воздушных камерах не совпадают и не суммируются.

Толщина стекол. Толщина стекла также влияет на уровень поглощения шума (чем толще, тем лучше защищает от шумной улицы). Но здесь нужно искать золотую середину. Ведь с увеличением массы остекления возрастает нагрузка на фурнитуру створки. В этом случае улучшения звукоизоляции можно добиться с помощью разной толщины стекла и камер.

Герметичность створки. Наибольшая герметичность прилегания створки к раме достигается при трех контурах уплотнения (центральный контур посередине).

Величина зазора между стеной и рамой. При монтаже оконного блока, щели (технологический зазор) между стеной и профилем не должны быть более 2 см. По технологии зазоры запениваются монтажной пеной, а она хороший проводник звука. Поэтому с увеличением расстояния между рамой и стеной нужно больше пены, что превращает периметр блока в место с плохим уровнем звукоизоляции.

Проблему можно частично решить с помощью оштукатуривания откосов с последующим шпатлеванием. Использование пластиковых или гипсокартонных откосов усиливает шум за счет резонанса.

Вид балконной двери

Мало кто обращает внимание на вид балконной двери. И зря

Частичное остекление обладает слабой звукоизоляцией: шум без проблем прорывается через пластиковую часть под стеклом. Необходимо выбирать вариант двери со стеклом на всю высоту.

Остекление балкона (лоджии). Остекление балкона или лоджии кардинально решает проблему уличного шума: его практически не слышно.

Выбор пленки для шумозащиты стекол

Чтобы получить гарантированно качественный результат при бронировании стекол автомобиля, имеет смысл воспользоваться услугами специализированной автомастерской. Однако если вы уверены в своих силах и обладаете некоторыми навыками работы, можно выполнить такие операции своими силами.

Пленка для бронирования стекол автомобиля выпускается различной толщины – в диапазоне от 112 до 300 мкр. Чем толще материал, тем большим весом и упругостью он обладает, соответственно, более значительное демпфирующее воздействие оказывает. Однако при выборе толщины пленки для боковых стекол учитывают особенности механизма и направляющих стеклоподъемников, чтобы оклеенное стекло без проблем поднималось и опускалось.

Помимо тонировочных пленок для автостекол, выпускают также специальные защитные и энергосберегающие разновидности такой продукции. Кроме своего основного назначения они могут быть использованы и для шумоизоляции. А металлизированные пленки имеют в составе мелкую алюминиевую пыль, которая отражает часть солнечного света.

Если вы не уверены в выборе подходящей разновидности пленки, посоветуйтесь с более опытным автолюбителем или с сотрудниками автосервисной мастерской.

Шумоизоляционные стеклопакеты и окна

Технологии повышения шумоизоляционных качеств окон
